Газовый котел бош (bosch) для отопления частного дома двухконтурный настенный. ошибка ea, c6 и другие неисправности

Как запустить самодиагностику

Самодиагностика — это функция, действующая в постоянном режиме. Ее обеспечивает система датчиков, подключенных к плате управления. Каждый датчик всегда включен и действует непрерывно.

Мало того, если контакты какого-либо элемента окисляются и датчик отключается, плата управления тотчас выдает ошибку, оповещающую о неполадках определенного узла или детали. Поэтому специально включить самодиагностику нельзя.

Однако, при запуске котла происходит опрос всех деталей с платы управления, экспресс-проверка состояния и работоспособности узлов котла. Некоторые пользователи называют этот процесс самодиагностикой, хотя, по сути, это просто быстрая проверка состояния систем агрегата.

Основные неисправности газовых котлов Бош

Среди основных неисправностей описываемых нагревательных систем стоит выделить низкое (упавшее) либо постоянно меняющееся давление, а также невозможность включить агрегат.

Почему падает давление в газовом котле Бош

Падает давление в основном из-за протечки воды в системе отопления. Как поднять давление в таком случае? Для устранения данной неполадки следует посмотреть, нет ли утечки во внешнем контуре, не открыт ли сливной кран, не испорчен ли расширительный бак.

Не включается газовый котел Бош, причины и решение

Как включить газовый котел Бош 2000 или другой похожий агрегат? Чаще всего причиной становится попавший на плату управления конденсат из-за недостаточной гидроизоляции этого узла. Также влага могла попасть внутрь по проводам.

Ещё одной причиной может стать поломка форсунок горелки. Необходимо проверить клапан для газа, вентилятор турбонаддува. При обнаружении неисправности потребуется отремонтировать (по возможности) или заменить поломанные детали.

Если бош-котел не работает только в каком-либо одном режиме, значит, настройка агрегата была произведена неверно. Второй вариант: сломана управляющая плата.

Газовый котел Бош не держит давление

Ошибки котла Бош газ 6000 или другой модели были описаны выше, но стоит остановиться подробнее на проблеме нестабильного давления.

Чтобы разобраться с вопросом постоянно скачущего давления, надо:

отключить агрегат, снять верхний ниппель (если при этом полилась вода, бак требуется менять);
если воды не было, а вышел только воздух, потребуется спустить теплоноситель из системы, открыв специальный сливной кран (при этом краны под котлом должны быть закрыты);
после слива воды подключить насос к ниппелю и накачать давление до параметра, указанного в паспорте изделия);
повторить процедуру накачки несколько раз;
добавить воду в систему.

Как запустить самодиагностику

Диагностика у котлов торговой марки «Бош» действует постоянно, так как каждый из датчиков работает в непрерывном режиме

В случае отключения одного из датчиков стоит обратить внимание на состояние агрегата. В момент запуска устройства происходит диагностика всех систем

Этот процесс и является самодиагностикой системы, обеспечивающей функционирование нагревательного прибора.

Таким образом вывод напрашивается сам за себя. Установить причину поломки в большинстве случаев достаточно просто. И прежде, чем обращаться к специалистам стоит попробовать устранить собственными силами, руководствовавшись рекомендациями по устранению неисправностей. Однако стоит помнить, что газовый котел — это источник повышенной опасности. Поэтому если проблемы связаны напрямую с подачей газа, необходимо будет вызвать газовиков.

Архив кодов ошибок

Вы можете посмотреть на котле архив ошибок и блокировок.

На дисплее газового котла Балтгаз появляются коды ошибок

Обратите особое внимание на кнопку К1 через которую будет происходить сброс блокировки, возникающей после некоторых ошибок и на другие кнопки с литерой “К”, по которым будет осуществляться не только управление ГВС и отоплением, но и навигация по настройкам, например, доступ в архив ошибок. К сожалению, архив ошибок предусмотрен не во всех моделях газовых котлов

К сожалению, архив ошибок предусмотрен не во всех моделях газовых котлов.

Для доступа к архиву действуйте следующим образом:

Архив ошибок нужен для диагностики «болезни» котла специалистами сервисного отдела или в случае вашего отсутствия дома в момент появления кода, когда его никто больше не зафиксировал.

Основные коды ошибок газового котла Бош (Bosch) и способы устранения

Так как на эквалайзере такого котла совсем немного места, сигнализируют об ошибках короткие коды, которые обычно состоят из букв и/или цифр. Далее будет рассмотрено, как идентифицировать различные виды ошибок для нагревательных котлов торговых марок Bosch, Bosch Gaz, а также Bosch Eurostar или Junkers Bosch.

Ошибка EA

Чтобы уточнить, в чем именно неисправность и что является причиной возникновения такой неполадки, необходимо проверить несколько гипотез:

нет подачи газа (нужно посмотреть на положение газового крана и открыть его до упора, если он был закрыт);
недостаточное давление (если окажется, что давление меньше требуемого, следует обратиться для настройки к мастеру);
отсутствует электричество (следует убедиться в том, что напряжение в электрической сети есть, если же оно опустилось ниже нормы, можно использовать автотрансформатор либо специальный стабилизатор);
нет контакта (поможет осмотр проводков и их зачистка);
забился или сломался дымоход (нужно убедиться в проходимости дымоходной трубы, при необходимости – почистить её);
загрязнён электрод розжига (необходимо проверить электрод на предмет искривления или загрязнения, почистив его от копоти);
неисправен датчик контроля газа (чтобы его проверить на замыкание или обрыв, понадобится мультиметр);
теплообменник вышел из строя (следует проверить этот узел на предмет наличия накипи и очистить её при необходимости);
прохудилась газовая арматура (если такое произошло, следует пригласить мастера для замены устаревшей детали или узла);поломалась электронная плата (в таком случае нужно заменить деталь).

Итак, газовый котел Бош 6000 с ошибкой ЕА, как и другие похожие модели, ремонтируется согласно вышеприведенному алгоритму. Если сломался котел из серии «Евростар», код ЕА скорее всего говорит об отсутствии тока ионизации.

Ошибка C6

Ошибка C6 часто встречается у котлов газовых Bosch Gaz6000 24h 24 кВт. Она свидетельствует о незамыкающемся дифференциальное реле давления, которое должно приходить в действие при включении вентилятора. Перед устранением неисправности потребуется проверить это реле, а также осмотреть соединительные трубы и вытяжное устройство. Из трубочек можно снять конденсат с помощью фена. Также не лишним будет проверить дымоход на наличие засора в виде льда, пыли, гари.

Ошибка F00

Ошибка F00 или F0 обозначает наличие неисправности во внутренней схеме приспособления. Необходимо проверить наличие хорошего подключения проводков к электронной плате котла. Соединения могут не только разорваться, но и окислиться. Замена платы или зачистка контактов котла Бош 6000 24 кВт в данном случае может помочь избавиться от этой досадной неполадки.

Ошибка E9

Ошибка E9 газового котла Бош сигнализирует пользователю о проблемах с температурой нагревательного прибора. Если температурный ограничитель сработал, следует сделать ряд несложных действий для ликвидации неполадки:

проверить место присоединения контактов к плате на предмет физических повреждений и химических неполадок (имеется в виду окисление), если нужно – прочистить провода и заново их подсоединить;
осмотреть ограничитель температуры теплообменника устройства и убедиться, что жила цела, при необходимости – заменить провод или зачистить его, плотно присоединив обратно;
произвести детальный анализ состояния ограничителя дымовых газов, контролирующего их температуру, при оплавлении или разрыве детали – заменить на новую;
проверить давление всей системы, при сниженном значении (падении) потребуется заливать воду, пока оно не станет нормальным;
запустить систему, чтобы оценить работу насоса (если его заело, следует починить или поменять нагнетательный прибор);
проверить предохранители, находящиеся на плате, а также на крышке блока питания;
оценить, не поступило ли в котел слишком большое количество воздуха, который при необходимости нужно будет удалить;
осмотреть водяной узел системы (при образовании накипи ее нужно тщательно счистить, а теплообменник промыть).

Теплообменник

Ошибка CE

Обслуживание газовых котлов Bosch с появившимся CE-кодом заключается в повышении давления в системе. При переходе указателя на «красную» часть необходимо залить ещё воды, используя кран подпитки. В случае появления ошибки СЕ при нахождении стрелки в зеленой области скорее всего придется менять или ремонтировать манометр. Также неполадка в таком случае может касаться микровыключателя или мембраны.

Ошибка ER22

Ошибка ER22 при работе котлов компании Bosch не возникает, так как этот код предусмотрен для варочных плит этой же торговой марки.

Ошибки газовых котлов Bosch: расшифровка распространенных ошибок и их устранение

Вам знакома ситуация, когда вы видите код ошибки и даже примерно не знаете, что он означает? Возможно, вы всегда теряете инструкции к бытовой технике, а поиск информации в сети ничего не дает. В этой статье мы указали ошибки газовых котлов Bosch, их расшифровки и необходимые шаги для устранения. Вам не помешает вспомнить о ней, если у вас тоже котел Bosch и на его дисплее вдруг загорится ошибка. Будет хорошо, если статья поможет вам в самый нужный момент.

На дисплеях котлов места обычно мало, поэтому неполадку приходится передавать коротким шифром. Благодаря нашему материалу вы будете ориентироваться во всех основных видах ошибок. Вы не будете бояться простых букв и цифр, которые появляются на котле.

Разновидности ошибок и способы их устранения зависят от принципа работы газового котла, его внутреннего устройства. В случае с приборами Bosch кодов ошибок в целом не так много, и большинство из них унифицировали под все современные модели этой марки.

Причины появления

На старте работы машина может зависнуть и выдать сообщение «аш 20» буквально в первые минуты после запуска.

Причиной появления кода сбоя может быть одна из ситуаций:

Реже, чем в начале процесса работы программы, такая кодировка сбоя возникает на стадии полоскания белья. Кроме того, она может проявляться не всегда, а только на определенных режимах, или она возникает бессистемно, когда закономерность проследить практически невозможно.

В некоторых случаях сообщение H20 выдается в комбинации с другими ошибками, например, с F08 или F01. В такой ситуации сначала устранить нужно их, как первопричину неисправности.

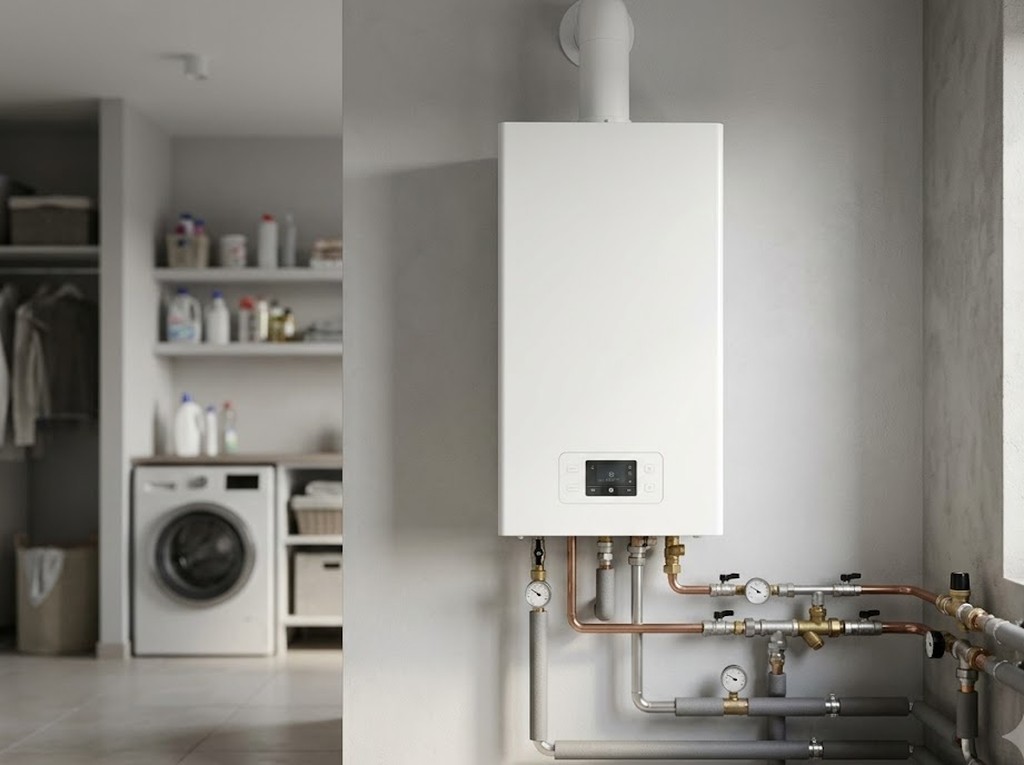

Особенности работы газового котла Bosch

Двухконтурный прибор самый популярный среди пользователей. Он одновременно работает на горячее водоснабжение (ГВС) и отопление. Некоторые модели оснащены двумя теплообменниками, которые обеспечивают бесперебойную работу системы.

На панели управления располагаются регуляторы мощности. Поэтому нагрев можно подстроить под площадь помещения. Как оборудование переключается с одного контура на другой? Для этого предусмотрен трехходовой клапан. Работа котла ориентирована на основной контур — отопительный. При открытии смесителя клапан переключает поток на систему ГВС.

Циркуляцию теплоносителя обеспечивает насос. Датчики контролируют прибор и при отклонениях в работе подают сигнал модулю управления. В результате появляются коды ошибок.

Можно ли самостоятельно выполнять ремонт

Действующие правила запрещают самостоятельный ремонт газового оборудования. Этот момент надо учитывать, приступая к восстановительным мероприятиям. Однако, в этом вопросе немало неясностей — в конструкции котла есть и другие узлы, не имеющие прямого отношения к газовой аппаратуре.

Если выходит из строя вторичный теплообменник или вентилятор наддува, система подач газа никоим образом не будет затронута. Для решения подобных проблем необходимо вызывать техника из сервисного центра. Он имеет все необходимые допуски и разрешения, никаких вопросов у инспекторов газовой службы не возникнет.

Самостоятельное вмешательство в конструкцию котла расценивается как расторжение гарантийного договора по инициативе пользователя, и рассчитывать на бесплатный ремонт уже не придется. Таким вмешательством могут посчитать даже замену вилки на проводе питания, поэтому, рекомендуется в любых ситуациях сразу вызывать техника из сервисной службы.

При самостоятельном ремонте — котел снимут с гарантии

Если возможности связаться со специалистами не имеется, приходится действовать на свой страх и риск. При покупке котла надо сразу выяснить, где находится ближайший сервисный центр и есть ли возможность оперативного решения возможных проблем.

Если гарантийная мастерская расположена слишком далеко и выезд мастера на дом не производится, заключать гарантийный договор не имеет смысла.

Почему падает давление

Падение давления в газовом котле свидетельствует о возникновении утечек теплоносителя, которые могут находиться как во внешнем контуре, так и в самом котле.

Если недостаток давления возникает постоянно, после каждого пополнения объема теплоносителя, следует внимательно осмотреть сам котел и всю внешнюю часть контура. Возможно, открыт или вышел из строя сливной кран, испорчен расширительный бак.

Если состояние узлов агрегата в норме, необходимо проверить радиаторы и трубопроводы внешней части контура.

В частных домах возможны утечки в незаметных для обозрения местах, которые необходимо найти и устранить. Если после принятия мер давление перестало падать, значит, причина обнаружена и устранена.

Код 201-202

Нет контакта или имеется короткое замыкание на датчике NTC. Проблема возникает из-за частых скачков напряжения в сети. Решаема исключительно с помощью специалистов.

Код 207

Перегрев трубопровода солнечного коллектора, чему виной неисправность терморегулятора. Определяется с помощью специальных инструментов. В ремонте требуется вмешательство опытных мастеров.

Код 209

Превышение предельно допустимой температуры в резервуаре нагрева воды, что бывает при неисправностях самого терморегулятора, а также резкого снижения давления воды в системе. Котел блокируется, после чего его можно попробовать перезапустить. Частые повторения такой ошибки – сигнал о необходимости тестирования платы терморегулятора и ее замены при необходимости.

Ошибки электронного блока управления котлом

Проблемы этой категории могут возникать как при скачке напряжения в сети, так и при ухудшении контактов рабочих элементов. Все коды начинаются с цифры 3.

Код 301

Сбои в работе дисплея, который не может корректно отображать все данные о процессах, происходящих в котле. Иногда помогает решить проблему выключение и перезагрузка котла. Если проблема не решилась, то без вмешательства в электронику не обойтись.

Код 303

Самая сложная в определении и устранении ошибка, которая показывает о наличии проблем в электронном блоке управления. Возникает по ряду причин, в том числе и заводской брак отдельных элементов проводки. Для устранения необходимо проверить все части ЭБУ на наличие неисправностей.

Ошибки и неисправности розжига и обнаружения

Данные ошибки возникают, когда пропадает искра или котел тухнет самопроизвольно. Причин масса: от засоренной вытяжки до поломки центральной платы управления.

Код 501

При розжиге отсутствует или быстро пропадает пламя. Причин несколько:

Нет подачи газа, закрыт вентиль на трубе.
Окислился или отошел от платы электрод ионизации.

Нужно проверить через смотровое окно, появляется ли пламя вовсе или нет искры? Устранить проблему могут специалисты.

Код 502

Указывает на наличие утечки, когда появляется пламя при закрытом вентиле подачи газа. Если ошибка высвечивается на дисплее, но на самом деле пламени при закрытой подаче газа нет, значит, проблема в электроде ионизации, который дает неправильные сигналы на плату, откуда, собственно и «выскакивает» данная ошибка.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Обязательно следует проверить исправность клапана подачи газа на трубе, чтобы исключить вероятность развития утечки.

Код 601

Ошибка возникает при срабатывании датчика перегрева газохода в открытых камерах сгорания. Обычно причина в неисправности самого датчика, либо в недостаточной вентиляции (засор, закрыта крышка).

Что делать при возникновении ошибок?

Вот несколько советов от экспертов в газовом оборудовании, которые помогут, если дисплей котла отображает соответствующий код:

Обязательно посмотрите, что обозначает тот или иной код в сервисной книге. Обычно ответ на вопрос проще, чем кажется.
Проверьте все системы коммуникаций: открыт ли вентиль подачи газа, достаточный ли уровень воды в системе отопления, нет ли завоздушенности, открыта ли вытяжка.
Обратитесь в сервисный центр, где вам помогут и проинструктируют о том, что делать дальше.

Часто у клиентов затруднен именно первый розжиг. Если эта процедура так сложна, то можно вызвать специальную службу, которая за умеренную плату полностью избавит от проблем. Помните, что перезагрузка котла не всегда эффективна в решении тех или иных проблем. Если один и тот же код выскакивает довольно часто, то это явный сигнал, что нужно вызывать мастера.

В заключении стоит отметить, что газовые котлы Аристон склонны к возникновению неисправностей так же, как и другие марки. О различных неполадках в работе сигнализируют коды ошибок, которые отображаются на цифровом дисплее. Чтобы работа газового оборудования была корректной и безопасной, необходимо не игнорировать ошибки, а устранять их.

Другие неисправности

В котлах «Бош » встречаются неполадки, которые не отображаются в виде ошибки.

Не работает горелка

Необходимо проверить состояние и включить аварийный и пусковой выключатели. Если один из предохранительных автоматов неисправен, отремонтируйте его либо замените исправным устройством.

Также проводите диагностику контроллеров температуры, реле продуктов отвода. Сделайте профилактическую чистку топки, горелки, форсунок, труб отвода.

Нет искры, не происходит розжиг

Электроде розжига. Зачистите его, разместите ближе к горелке.
Горелке.
Запальном трансформаторе.

Шум и гул при включении котла

Проведите чистку деталей, в том числе теплообменника, от накипи. Солевые отложения мешают теплоотдаче, поэтому вода закипает и шипит. Если не удалить налет, узел перегреется и выйдет из строя.

Не включается горячая вода

Если при открытии смесителя нет горячей воды, осмотрите трехходовой клапан. При поломке его нужно сменить. Также убедитесь в исправности смесителя, прочистите трубы и фильтры от засоров.

Свист при розжиге горелки

Размер форсунок не соответствует давлению в газовой магистрали. Поменяйте их.

Черный дым и копоть

Необходима чистка блока розжига. Детали и отверстия забились пылью и грязью.

Хлопки, шум при розжиге

Что могло случиться:

Неправильно настроена подача газа.
Неправильно подобран размер форсунок.
Засорен дымоотвод.
Неверное строение дымоходной шахты.
Плохо работает вентиляция в помещении.

Надеемся, что, прочитав статью, вы определите причину поломки. Выполнить ремонт можно самостоятельно, если вы разбираетесь в технике. Однако помните: перед началом работ надо обязательно перекрыть подачу газа и воды.

Что значит ошибка EA?

Если на котле Bosch отсутствует розжиг, а на экране появляется соответствующая надпись в виде ошибки EA, тогда необходимо провести тщательную диагностику, ведь причин может быть достаточно много. Все работы начинаются с трех главных шагов:

Выключение котла соответствующей кнопкой.
Отключение электропитания из розетки.
Перекрыть кран подачи газа.

Необходимо развернуть панель управления и снять декоративную крышку. Нужно вооружиться крестообразной отверткой и выкрутить два винта, располагающихся на дне котла. После этого, панель требуется немного приспустить вниз и развернуть на себя.

Далее, для снятия верхней декоративной крышки, также необходимо будет выкрутить два самореза. Приподнять низ и снять крышку с крепления. Последней преградой перед электродами розжига остается топка котла. Для этого нужно выкрутить все пять болтов, опустить крышку немного вниз и потянуть на себя.

Мощность котла варьируется от 18 КВт до 35 КВт. На нем установлена газовая горелка. На горелке по правую руку установлен единый электрод розжига, а по левую руку электрод контроля пламени.

Основные неисправности газовых котлов Бош

Чтобы разобраться с вопросом постоянно скачущего давления, надо:

Категории ошибок котлов Bosch

Компания Bosch выпускает котлы разной мощности для нагрева проточной воды, отопления жилья и систем теплого пола. Устройства серии Eurostar изготавливают под общим брендом Junkers Bosch.

Котлы Бош и Бош Евростар выдают ошибки, которые указывают на ту или иную проблему или ее причину. Следует различать коды ошибок у приборов из разных модельных рядов под этими брендами, они иногда отличаются. Сами сбои еще не говорят о проблеме с оборудованием.

Популярные серии и модели:

При ошибке нужно узнать причину из ее расшифровки, осмотреть отдельную часть устройства и по ее состоянию определить, что извещение появилось не случайно. В худшем случае владельцев ждет ремонт, замена деталей или всего устройства. Следует помнить, что простым потребителям нельзя трогать детали, по которым газ поступает в котел. Большинство ошибок всплывает не после поломок, а из-за условий работы.

Проблемы в работе котлов не всегда значатся как ошибки. Сложности возникают также с температурой подаваемой воды. Жидкость иногда становится слишком холодной или горячей. Только мастер по газовым котлам поможет в таком случае. Если устройство новое, то проблема может крыться в неподходящем типе газа.

Из-за неотрегулированного циркуляционного насоса иногда появляются неудобства вроде долгого время нагрева и шума водного потока. Постоянные проблемы с запуском котла говорят о низком давлении газа, засоренности отводящих путей или нарушении звеньев электрической цепи.

Это только общие неполадки. Ошибки по основным категориям:

Ошибки выскакивают также из-за того, что мастер не установил отдельные узлы или сделал это неверно. Нередко возникает проблема со ступенью вентилятора.

Категория #1 — коды ошибок на A

Это не основные коды, и они не входят в главные категории. Возникают у всех или только у конкретных моделей.

11 — соответствует вышеописанной ошибке E9. Возникает на котле Bosch BWC 42.

50 — отсутствует пламя. Появляется на котлах Bosch Gaz 4000 W ZWA 24-2 A и 24-2 K.

Выполните следующие шаги:

70 — поломка дифференциального реле при запуске. Самой распространенной причиной этой ошибки могут быть проблемы в самом реле. Осмотрите его состояние, определите сопротивление. Поменяйте на новое, если сопротивление не совпадает с номинальным.

Также может быть механическое повреждение проводов и контактов, идущих к реле. Если это так, то нужно восстановить соединения. Еще одной причиной может быть неправильная настройка вентилятора или его выход из строя. Перенастройте прибор. Не помогло — отремонтируйте или купите новый.

b1 — не обнаружен кодирующий штекер. Вставьте его правильно. Если ошибка не исчезла, прозвоните штекер и в случае поломки замените.

P — невозможно определить тип котла. Установите его тип.

se — система отопления недостаточно заполнена. Добавьте воды и проверьте результат. Ошибка появляется также из-за разгерметизации отопительных труб и протечек. Уменьшите температуру отопления и найдите проблемное место. Уплотните стыки и заделайте точки протекания.

С горячими трубами так не получится — небольшое количество воды будет быстро испаряться. Если трубы отопления в порядке, достаньте и вымойте теплообменник.

Существует также код 23. Это не ошибка, а показатель типа используемого газа.

Е9

Свидетельствует о срабатывании ограничителя температуры (соответственно, о перегреве в теплообменнике).

Однако может появляться и при нормальной температуре в контуре – такое происходит, если:

вышел из строя термодатчик;
оплавились провода, ведущие к термодатчику, из-за чего произошло замыкание и датчик передает некорректные сведения.

Для устранения проблемы необходимо:

проверить целостность проводов, ведущих к термодатчику, сам датчик;
повысить давление в отопительном контуре (проблема может быть обусловлена его падением);
проверить наличие воздуха в системе, при необходимости стравить;
проверить исправность насоса.
