Диагностика ошибок системы дымоудаления традиционных газовых котлов

Проблема с газовым котлом, ошибка E82

На протяжении уже второй недели котел сам по себе стал выдавать ошибку Е82 (Многократное пропадание пламени за короткий промежуток времени, Сбой работы электронной платы) Сначала стабильно вечером в одно и то же время, теперь может и в любое другое. При этом эта ошибка обязательно вылезает если параллельно с отоплением включить горячую воду через второй контур, и так же ошибка вылезает если например резко убавить температуру отопления например на 5 градусов. (При этом не вылетает ошибка если убавлять температуру медленно, например по одному градусу в 5 секунд) Ошибка сразу не сбрасывается, приходится выжидать пока котел простоит минут 20, после чего ошибка сбрасывается, но все вышеописанные проблемы повторяются снова. Подскажите в чем может быть дело? Полярность питания соблюдал, дымоход не обмерзает. Котел Baltgaz 18 Turbo

Почему падает давление

Падение давления в газовом котле свидетельствует о возникновении утечек теплоносителя, которые могут находиться как во внешнем контуре, так и в самом котле.

Если недостаток давления возникает постоянно, после каждого пополнения объема теплоносителя, следует внимательно осмотреть сам котел и всю внешнюю часть контура. Возможно, открыт или вышел из строя сливной кран, испорчен расширительный бак.

Если состояние узлов агрегата в норме, необходимо проверить радиаторы и трубопроводы внешней части контура.

В частных домах возможны утечки в незаметных для обозрения местах, которые необходимо найти и устранить. Если после принятия мер давление перестало падать, значит, причина обнаружена и устранена.

Оборудование начинает коптить

Можно наблюдать неполадки и в том случае, когда при включении устройства появляется копоть.

Происходит это по причине нехватки объема воздуха. Согласно принципу функционирования оборудования, при его работе сжигается газ, а для определенного объема газовой смеси, необходимо почти в 10 раз большее количество воздуха.

Если его не хватает, газ соответственно не успевает сгорать и таким образом образуется копоть.

Устраняется. Регулируется воздух, который всасывается горелкой.

Когда работа котла сопровождается звуками, вода греется дольше, чем обычно или присутствуют какие – либо другие признаки неправильной работы, нужно понимать, что оборудованию требуется немедленная диагностика. Дожидаться окончательной поломки и остановки устройства не стоит.

Если все-таки отопительный котел сломался, нужно разбираться с сутью поломки и диагностировать неисправность. Необходимо помнить, что задача углубленной диагностики и тестирования оборудования под силу аттестованным профессионалам.

Именно они и смогут проанализировать последующие составляющие на ремонт и восстановление котла.

Неисправности и ошибки котлов отопления

Коды ошибок котлов ArderiaКоды ошибок и неисправностей котлов РиннайКоды ошибок настенных котлов Ferroli Коды ошибок и неисправностей котлов VaillantКоды ошибок котлов BuderusКоды ошибок котлов ПротермОшибки газового котла Termet Коды ошибок и неисправности котлов Baxi Неисправности и коды ошибок котлов ViessmannКоды ошибок котлов Ariston

Неисправности и ошибки котлов БереттаОшибки и неисправности котлов Электролюкс

Неисправности и коды ошибок котлов ViessmannКотлы Ariston — Обозначение кодов ошибок и причины их возникновенияКоды ошибок газовых котлов АльфатермОшибки котлов Вiasi — Причины возникновения и устранение неисправностейОшибки котлов Bosch — Значение, причины и устранениеОшибки котлов Селтик — Как устранить неполадкиЗначение кодов ошибок и неисправностей котлов DaewooЗначение основных ошибок котлов DemradКак устранить ошибки котлов HaierКоды неисправностей и ошибок газовых котлов HydrostaКоды ошибок газовых котлов ИммергазДиагностика при возникновении ошибок в котлах ЭлектролюксОсновные коды ошибок газовых котлов ЮнкерсКоды ошибок и неисправностей котлов ElsothermНеисправности и ошибки котлов De DietrichКоды ошибок котлов Вольф — Значение и методы устраненияКоды ошибок и неисправностей газовых котлов KentatsuКоды ошибок котлов Китурами — Как устранить неполадкиОсновные коды ошибок газовых котлов Корея СтарУстраняем ошибки на котлах Мастер Газ СеулУстранение ошибок и неисправностей в котлах МотанКак определить и устранить ошибки и неисправности в котлах НавьенДиагностика ошибок и неисправностей в котлах Нева ЛюксЧто обозначают коды ошибок в котлах ОазисЗначение кодов ошибок и неисправностей котлов Saunier DuvalКоды ошибок котлов Термона — Как устранить неисправностьЗначение кодов ошибок и неисправностей в газовых котлах ХерманКоды ошибок котлов Unical — Устранение неисправностейСпособы устранения ошибок и неисправностей в котлах FonditalГазовые котлы Веллер — Эксплуатация, неисправности и коды ошибок

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора Атон

Модели котлов Советы по ремонту котловКоды ошибок Сервисные инструкции

Ошибка Е— нет тяги

Колонка выключается после 2..5 минут работы. Повторное включение становиться возможным только после остывания — 2..3 минуты.

Причина №1. Отсутствие тяги в дымоходе. Почистить дымоход.

Причина №2. Сажа на теплообменнике. Повышенное скопление сажи на теплообменнике что препятствует проходу угарного газа в дымоход. Для устранения проблемы следует произвести техническое обслуживание колонки.

Причина №3. Несправен датчик тяги. Датчик тяги работает на разрыв. Со временем датчик становиться сильно чувствительным к вибрациям и может выключать колонку во время нагрева. Поэтому при данной ошибке датчик проверят на работоспособность.

Это интересно: Подводимая мощность к насосу

Связь с периферийными устройствами (ошибки 4**)

На экране газовых колонок Ariston отображаются коды ошибок для стандартных периферийных устройств. Это сделано для того, чтобы объяснить реакцию автоматики котла на нештатную ситуацию. В этом случае потребитель сможет попытаться самостоятельно устранить поломку или конфликт оборудования.

Ошибка № 401. Проблема коммуникации между шиной и устройством передачи данных. Она может быть вызвана или неисправностью самого устройства или повреждением шины. Ремонт возможен только в сервисном центре.

Ошибка № 402. Неисправность модема GRRS/GSM. Нужно проверить его подключение или заменить устройство.

Ошибка № 403. Проблема SIM-карты. Отошел контакт или повреждена сама карта.

Ошибка № 404. Сбой передачи данных между модемом и материнской платой. В первую очередь нужно проверить контакты. Если они плотно подключены, то неисправен модем.

GSM-модуль управления газовым котлом позволяет удаленно управлять режимами отопления здания. Однако помимо явных плюсов, есть и минус – это еще один узел, который может сломаться

Ошибка №№ 405-406. Проблема шины данных (интерфейса). Обычно неисправность заключается в неплотно соединенных контактах. Реже требуется замена самой шины.

Ошибка № 407. Обрыв сигнала от датчика комнатной температуры. Нужно проверить подключение (провод и контакты). Если они в исправном состоянии, то нужно заменить сам датчик.

Подключение комнатного термостата

Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.

Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.

Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.

Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.

Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.

ВАЖНО! Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя

С чем связана ошибка А01 и как её исправить?

Котлы могут иметь одноконтурную конструкцию, используемую только для систем отопления помещений или двухконтурную, использование которой позволяет одновременно с отоплением осуществлять нагрев воды. Газовые котлы оснащены несколькими системами защиты и оборудованы встроенной системой самодиагностики, позволяющих упростить управление оборудованием с соблюдением необходимых норм безопасности эксплуатации. К сожалению и такая совершенная техника может ломаться.

Ремонт котла Беретта, конечно не стоит выполнять самостоятельно, но при наличии опыта, мы можем дать вам некоторые рекомендации. Инструкция, прилагаемая к оборудованию, содержит некоторые разъяснения возможных неисправностей и описывает варианты, как исправить мелкие поломки. Предварительная информация о возникших проблемах отражается на жидкокристаллическом дисплее в виде кода, расшифровку которых можно найти в инструкции. Появление на дисплее Beretta ошибки a01 имеет, в отличие от котлов других производителей, может сигнализировать о наиболее распространённых проблемах газовых котлов данной марки, отсутствие пламени и неисправность платы управления. В случае, когда сброс ошибок при выключении не устраняет проблему, возникает вопрос «как лечить».

Отсутствие розжига горелки Беретта, ошибка а01, при исправной работе насоса, вентилятора, наличие искрения, не всегда указывает на выход из строя платы управления. Чтобы убедиться в этом, необходимо выполнить следующие операции:

Ремонт платы или замена на новую?

Только убедившись, что появление кода ошибки а01 Беретты не устраняется, следует обратить внимание на саму плату блока управления. Наиболее часто причиной может быть неисправность реле. Как исправить, или по выражению специалистов «как лечить» подобную неисправность, также связанную с ошибкой а 01 Беретты, заменить вышедшую из строя электронную плату или попытаться её отремонтировать

Ещё одни достоинством котлов «BERETTA» является простота принципиальной схемы платы. При наличии необходимых оригинальных комплектующих, необходимого оборудования и опыта проведения подобного ремонта, возможно полное восстановление работоспособности блока управления. Ремонт платы стоит гораздо меньше покупки новой

Как исправить, или по выражению специалистов «как лечить» подобную неисправность, также связанную с ошибкой а 01 Беретты, заменить вышедшую из строя электронную плату или попытаться её отремонтировать. Ещё одни достоинством котлов «BERETTA» является простота принципиальной схемы платы. При наличии необходимых оригинальных комплектующих, необходимого оборудования и опыта проведения подобного ремонта, возможно полное восстановление работоспособности блока управления. Ремонт платы стоит гораздо меньше покупки новой.

Советов, как исправить возникшие проблемы, можно найти сколько угодно. Вот только, по отзывам специалистов, оказывающих услуги по обслуживанию и ремонту отопительного оборудования, попытки самостоятельно исправить возникшие проблемы приводят к полному выходу из строя отдельных узлов и оборудования в целом.

Отсутствует тяга.

Рекомендуемые для замены запчасти

  • Блоки управления
  • Вентиляторы

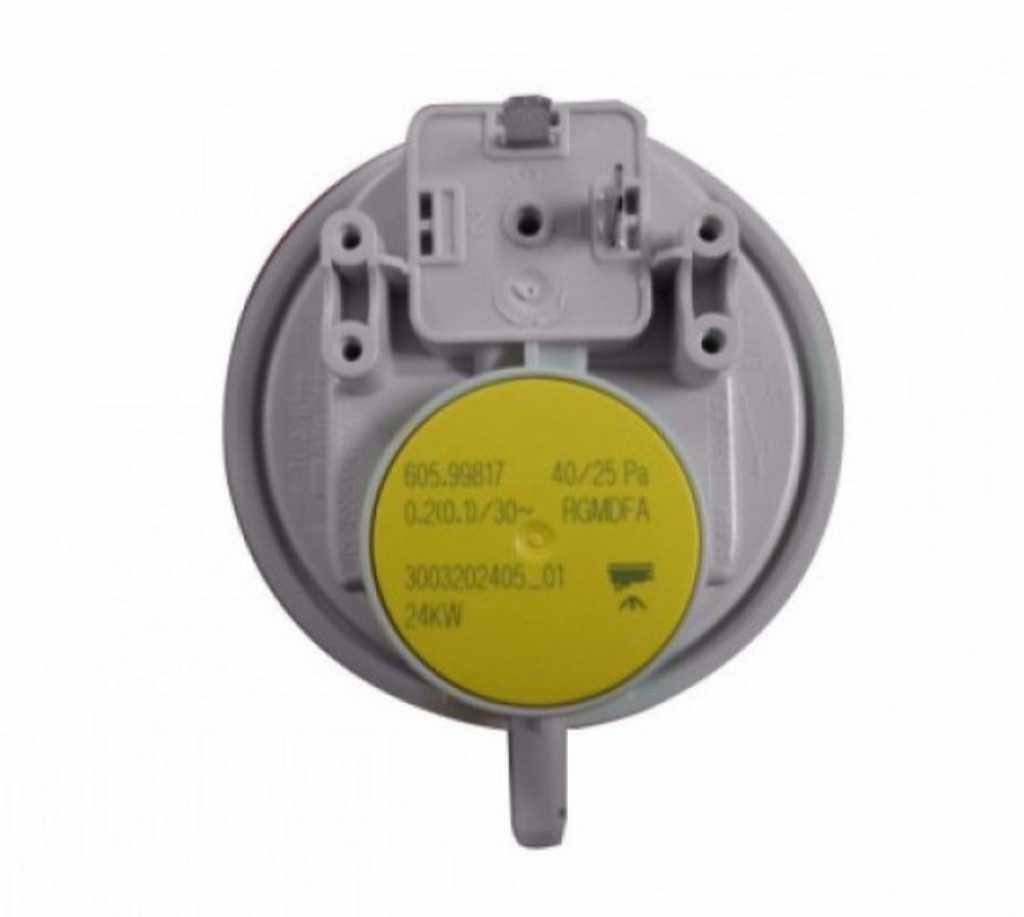

  • Прессостаты

Перезапустить котел: на передней панели нажимается кнопка RESET или передернуть питание путем выключения котла из розетки/ИБП.

Неполадки в электросети котла: часта причина появления многих ошибок.

Строго рекомендуется подключать отопительные котлы через стабилизатор (для котла) или ИБП, это убережет от излишних затрат на замену платы управления.

Проверка полярности в связке вилка — розетка: переворачиваем вилку на 90 градусов и вставляем обратно в розетку или стабилизатор.

Проверить заземление:  в частном секторе тестирование контура проводится прибором – мегомметром, при измерении сопротивления должен показать R не свыше 4 Ом.

Проверить потенциал на металлической части котла: ошибка может быть связана с наводками (блуждающими токами). Появляются по разным причинам (близко расположена ЛЭП, мощный источник излучения, повреждена изоляция силового кабеля или иное), но результат один: где не должно быть потенциала, он присутствует.Не забываем также об установке диэлектрической муфты на газовой трубе.

Проверить дымоход: засор который уменьшает канал отвода дымовых газов, обледенение оголовка. Применительно к котлам  с открытой камерой сгорания (воздух берется из помещения) нужно обеспечить хороший приток воздуха в помещение.

Устанавливаем временную перемычку (тем самым имитируем замкнутость контакта) и перезапускаем котел.

Проверка целостность маностата и трубок подходящих к нему: дуем в отверстие маностата и фиксируем щелчки переключения, если щелчков нет — маностат требует замены. Не лишним будет проверить сопротивление мультиметром на замыкание и размыкание контакта.

Проверить работоспособность вентилятора: убедиться в работоспособности вентилятора, при включении крыльчатка должна крутиться и создаваться давление в системе. Ошибка появляется и при работающей турбине, когда вентилятор не выходит на режим требуемых оборотов и тяга ниже расчетной.

  • Работоспособность оценивается в динамике (~220 на клеммы). Снять кожух котла, откинуть провода, от розетки подать напряжение. Если крыльчатка вращается, к прибору претензий нет.
  • Проверяется наличие U, поступающего с ЭП.

Устройство вентури: если в модели котла не предусмотрен конденсатосборник, полость трубки постепенно заполняется каплями жидкости: легко снимается, продувается и устанавливается на место.

Неисправна электронная плата: неисправность в схеме ЭП также инициирует появление ошибки у котла.

Дефекты выявляются осмотром на предмет деформации, оплавления, обрывов и тому подобное.

Если причина отказа оборудования в плате, обратиться в сервисный центр с указанием буквенно-цифровой маркировки узла.

Как следует устранять на котле Балтгаз ошибку Е01?

BaltGaz — образцовый бренд выпускающий газовые приборы уровня комфорт — и премиум с высоким классом надежности. Все они оснащены высокотехнологичными функциями и защитой, обладают большим количеством аксессуаров и запчастей. Но также как и любые другие приборы такого типа, котлы от компании Балтгаз могут со временем проявлять неисправности. К счастью, для удобства диагностики возникающих проблем, они обладают функцией автоматического распознавания слабых мест системы и ошибки газовых котлов Балтгаз выводятся на дисплей в виде буквенно-цифровых кодов.

Запрограмированная диагностика при помощи датчиков помогает быстро определить слабые зоны приборов и устранять неисправности сразу, по мере их возникновения.

Хотите узнать как разобраться с этими кодами, которые многим покажутся абсолютно непонятными? Мы поможем вам и расскажем что это за буквы с цифрами и как правильно расшифровывать коды газовых котлов BaltGaz.

Ошибки котлов BaltGaz

Расшифровка кодов ошибок газовых котлов “Балтгаз Турбо” есть в любой инструкции по эксплуатации. Однако если у вас мануал утерян, поврежден или есть еще какая-то причина, по которой вы не можете в него заглянуть, воспользуйтесь нашими рекомендациями.

Сразу отметим, что самостоятельному устранению подлежат лишь те ошибки, с которыми вы можете справиться не разбирая котел и не меняя запчасти к нему.

Ремонт газоиспользующего оборудования имеет право осуществлять лишь сотрудник газовой службы или компании с которой заключен договор на ТО газового оборудования.

Проблема №1 — сложности с розжигом

Если вы видите на дисплее ошибку Е01 — это означает, что у вас есть проблемы с розжигом котла. Сигналит вам об этом датчик ионизации, следящий за контролем розжига. О том, что есть неисправность, вы уже и сами догадались, когда попытка разжечь прибор не принесла результатов. Но с помощью ошибки вы можете выявить возможные причины.

Топливо на горелку вообще не поступает. Следует посмотреть, не перекрыт ли на трубе запорный вентиль и если так оно и есть, повернуть его в положение «открыто». При первом запуске устройства не забудьте предварительно выпустить из системы воздух.

Обратите внимание на давление, рекомендуемое — 18-20 мбар. Если на линии все в порядке, протестируйте регулировку давления на форсунках согласно инструкции к эксплуатации прибора

Еще одна распространенная причина — поломка газового клапана и в случае такого происшествия, элемент следует заменить.

Е01 часто наблюдается при нарушении работы ионизационного электрода, осуществляющего розжиг. Он может быть загрязнен (протрите и обезжирьте) или неисправен.

Когда есть проблемы в катушках газовых клапанов, это указывает на возможное замыкание или обрыв, требующие замены клапана. Но также он может начать залипать.

Если мощность розжига неудовлетворительная, используйте настройки для его корректировки.

Засор горелочного блока требует прочистки, инструкция по осуществлению которой обычно есть в мануале.

Если неисправен трансформатор розжига, следует подумать о замене электронной платы. Тоже самое, в случае ее поломки. А вот если плата горение видит, а его на самом деле нет, нужно осмотреть ионизационный электрод, а точнее, его проводку, на повреждение или возможный обрыв.

В котле также присутствует такой элемент как термореле. Это датчик перегрева. При нарушении его работы, розжиг будет невозможно произвести, поэтому необходимо тщательно проверить электроцепь и все контакты.

Ошибка Е01 сопровождается К1. То есть, после исправления неисправности ее необходимо нажать. Она имеет 2 функции — выбор информационного режима и функция ручного сброса (RESET) блокировки.

Е02 сигнализирует о том, что осуществлена ложная индикация горения, вследствие блокировки. Котел при этом не работает.

В первую очередь проверяют электрическую цепь электрода и контакты от его подсоединения. При неисправности самого элемента его рекомендуется заменить.

Как и в случае с Е01, неправильный зазор между горелкой и электродом также может послужить причиной возникновения на дисплее ошибки. Для устранения действия аналогичны — необходимо выставить зазор (3+1 мм).

Если нарушено заземление либо возникает потенциал между землей и нулем, Е02 вам об этом «скажет». Исправление логично, поправьте заземление и снимите потенциал.

Устранение некоторых проблем в работе котла

Как и любая, даже самая надёжная техника, в котлах Навьен могут возникнуть некоторые неполадки, часть из которых владелец прибора может устранить самостоятельно.

В первую очередь важно распознать причину поломки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки. Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки

Чтобы владелец мог быстро узнать о проблеме и грамотно отреагировать, система самодиагностики выводит на дисплей данные с кодом ошибки.

Вот коды неисправностей котлов Навьен:

  • 01е – оборудование перегрелось.
  • 02е – мало воды в отоплении /оборвалась цепь датчика протока.
  • 03е – не поступает сигнал о пламени: его может действительно не быть, или проблемы с соответствующим датчиком.
  • 04е – ложные данные о наличие пламени/ короткое замыкание в датчике пламени.
  • 05е – проблемы с датчиком t отопительной воды.
  • 06е – короткое замыкание в датчике t отопительной воды.
  • 07е – проблемы с датчиком t горячего водоснабжения.
  • 08е – короткое замыкание в датчике t горячего водоснабжения.
  • 09е – проблема с вентилятором.
  • 10е – проблема с удалением дыма.
  • 12е – во время работы погасло пламя.
  • 13е – короткое замыкание в датчике протока отопления.
  • 14е – нет подачи газа.
  • 15е – проблема с платой управления.
  • 16е – котёл перегрет.
  • 17е – ошибка с DIP-переключателем.
  • 18е – перегрет датчик удаления дыма.
  • 27е – проблема с датчиком давления воздуха (обрыв или короткое замыкание).

Ошибка 01е

Перегрев оборудования может случиться из-за того, что в результате засора сузились протоки, или поломался циркуляционный насос.

Что можно сделать самостоятельно:

  1. Исследовать крыльчатку циркуляционного насоса на предмет повреждения крыльчатки.
  2. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
  3. В системе отопления проверить – нет ли воздуха. Если есть, его нужно стравить.

02е

Ошибка о том, что мало теплоносителя, может выдаваться котлом, если в системе есть воздух, мало воды, повреждена крыльчатка циркуляционного насоса, закрыт распределительный клапан или сломался датчик протока.

Что можно сделать:

  1. Стравить воздух.
  2. Отрегулировать давление.
  3. Проверить, есть ли сопротивление в катушке насоса, нет ли замыкания.
  4. Открыть распределительный клапан.
  5. Проверить датчик протока – нет ли в нём замыкания, есть ли сопротивление.
  6. Вскрыть корпус датчика, почистить флажок (подвижный механизм с магнитом).

Чаще всего проблема оказывается в наличии воздуха в системе горячей воды.

03е

Нет сигнала о пламени. Причины этому могут быть:

  1. Поломка датчика ионизации.
  2. Нет газа.
  3. Нет розжига.
  4. Закрыт кран.
  5. Неисправно заземление котла.

Засор на датчике пламени нужно почистить. Серый налёт на электроде счищается мелкой наждачкой.

05е

Что можно сделать:

  1. Проверить сопротивление на всей цепи от контроллера до датчика. Найдя неисправность – заменить датчик.
  2. Разъёмы контроллера и датчика рассоединить и снова соединить.

10е

Проблемы с удалением дыма могут возникнуть из-за сбоя в работе вентилятора, перегиба или неправильного присоединения трубок датчика к вентилятору. Кроме того, дымоход может быть засорён, или просто был резкий и сильный порыв ветра.

Что можно сделать:

  1. Осуществить ремонт вентилятора, либо его замену.
  2. Проверить правильность соединения трубок датчика.
  3. Прочистить дымоход от засоров.

11е

Проблема с датчиком заполнения водой – такая ошибка предусмотрена только для котлов европейского производства, оснащённых соответствующими датчиками.

Шум и гул

Может так случиться, что на дисплее ошибка не высвечивается, но появилось неестественное гудение или шум в приборе. Такое бывает, когда вода с трудом проходит по трубкам из-за накипи, перегревается и вскипает. Причина может быть в плохом теплоносителе.

Теплоноситель Навьен

Порядок устранения проблемы:

  1. Устранить проблему можно, разобрав агрегат и прочистив теплообменник. Если это не удаётся, деталь нужно заменить.
  2. Кроме того, нужно проверить краны – открыты ли они на максимум.
  3. Сделайте температуру воды пониже. Возможно, мощность котла избыточная для того трубопровода, к которому он подключён.

Нет горячей воды

Бывает, что отопление котёл греет как надо, а воду для ГВС перестал нагревать. Это проблема в трёхходовом клапане. Прочистки и ремонты не спасут – нужно менять деталь! Проблема не редкая, клапана нормально работают около 4 лет.

Итак. Котлы Навьен – надёжное и экономичное оборудование. При правильной эксплуатации и грамотном подходе к возникшим трудностям, проблемы можно устранить даже без привлечения специалистов из сервиса.

Видео и полезные выводы по теме

Краткий обзор газового котла BaltGaz-Neva, осмотр, возможные неисправности и техобслуживание:

Таким образом, ремонт или диагностика газового котла Балтгаз не принесет особых хлопот хозяевам. Большинство наиболее часто возникаемых неисправностей будут практически мгновенно запечатлены появлением на дисплее буквенно-цифрового кода. При этом многие из них легко устраняются с помощью автоматических функций, запустить которые можно воспользовавшись мануалом к прибору.

Случаются поломки, которые не обозначаются ошибками на дисплее. Определить их можно по признакам.

Не включается котел:

Хлопки при розжиге:

Слабый напор в кране:

Это типичные неисправности котлов «Мастер Газ». Вам знакома одна из проблем? Тогда воспользуйтесь нашими рекомендациями для ее решения.
