Системы воздушного отопления

Строение теплогенератора

Схема газового теплогенератора

Теплогенератор газовый для воздушного отопления – устройство для нагрева теплоносителя. Он состоит из следующих элементов:

• горелки – она необходима для возгорания топлива;
• вентилятора – он служит для подачи необходимого для процесса горения кислорода. Кроме того, при помощи вентилятора уже нагретый теплоноситель перемещается по теплообменнику в воздуховод;
• камеры, в которой производится сгорание топлива. Выделенное в ходе сгорания тепло и нагревает воздух;
• теплообменника – с его помощью происходит теплообмен между основным помещением и теплогенератором. Именно наличие такого элемента, как теплообменник для воздушного отопления, и не дает нагревательной камере перегреваться;

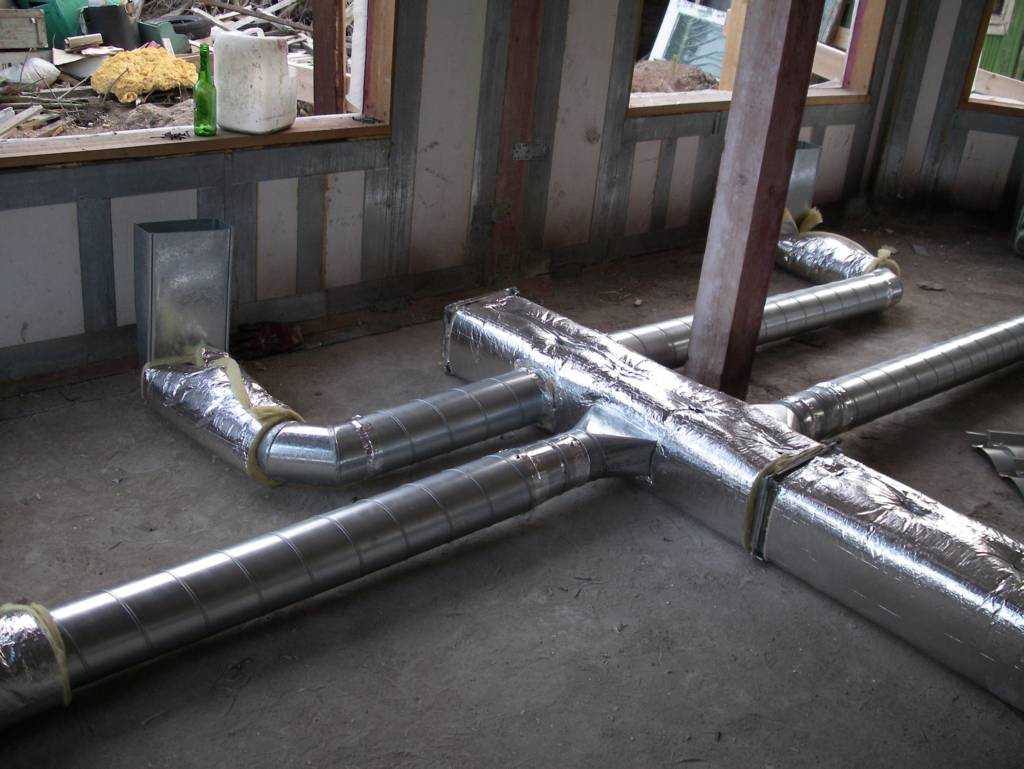

• системы воздуховода – специальная сеть труб и каналов, включающая воздушный клапан для системы отопления, посредством которой и осуществляется перемещение нагретого теплоносителя в помещение.

Несмотря на кажущуюся сложность, процесс работы теплогенератора довольно легко поддается описанию. Для большей простоты и понятности можно разделить его описание на отдельные этапы:

• холодный воздух из помещения (в некоторых системах – с улицы) при помощи вентилятора попадает в нагревательный элемент.
• в камере сжигания происходит сгорание газа. В результате выделяется тепло, которое нагревает воздух.
• под воздействием тепловентилятора нагретый воздух поднимается к теплообменнику, а затем распределяется по системе воздуховода, используя воздушный клапан на отопление. Через нее он попадает в помещение, постепенно нагревая его.

Не сможет повредить ваш дом или оборудование в случае прорыва трубы для воздушного отопления воздуховода. А, кроме того, именно благодаря такому типу теплоносителя систему и можно назвать наиболее экономичной.

Принцип работы газового теплогенератора

Конструктивные особенности и принцип работы

На основе кавитационного теплогенератора механическая энергия движения воды (рабочей жидкости) преобразуется в тепло, которое используется для обогрева помещений любого назначения. Кавитация подразумевает образование пузырьков в жидкости, в результате разрушения которых вырабатывается тепловая энергия.

Принцип работы кавитатора:

• рабочий поток перемещается по устройству, в котором обеспечивается давление при помощи насоса;
• далее с повышением скорости происходит локальное снижение давления субстанции;
• в жидкости образуются свободные места, заполняемые пузырьками.

Впоследствии в центре камеры потоки перемешиваются, и происходит процесс кавитации: пузырьки схлопываются, в результате механическая энергия преобразуется в тепловой потенциал. Это объясняется тем, что при формировании вихревого потока кавитационные разрывы приводят к нагреву жидкой среды.

Тип используемого топлива

Газовый котёл

Агрегаты, работающие на газе, сейчас самые популярные, так как в большинстве случаев они дают самое выгодное тепло. Если, конечно, можно подключиться к общим сетям. Очень существенный фактор – это удобство голубого топлива, его чистота и безотходность. Такое оборудование работает без вмешательства человека круглые сутки.

Котельная с газовым теплогенератором

Когда магистрали поблизости нет, газовые теплогенераторы можно подключить к баллонам или газгольдерам и получить те же потребительские преимущества. Достаточно только заменить горелку, либо перенастроить существующую. Правда, удовольствие будет не такое дешёвое, ведь расходы на сжиженный пропан-бутан будут примерно в 5 раз выше.

Отдельная тема – котлы конденсационные. Они устроены так, что используют весь потенциал топлива, собирая тепло ещё и из нагретых водяных паров, которые обычно улетают вместе с дымом. Не нужно удивляться, казалось бы, фантастическому КПД, превышающему стопроцентный порог. Когда разрабатывали методику его расчёта, эта технология казалась ещё нереальной. Стоимость конденсационных котлов довольно высока, но на фоне роста цен на газ вложения оказываются оправданными. Стабильная экономия топлива будет на уровне 10 и более процентов.

Твердотопливные отопительные устройства

В тех регионах, где конкретное сырьё не является дефицитом, отопление дома твердотопливным котлом по своим экономическим показателям может соперничать с магистральным газом. Как минимумвторое место им обеспечено.

Твёрдым топливом являются:

• дрова,
• уголь,
• кокс,
• торф,
• брикеты,
• пеллеты.

Да, это всё не совсем чисто. Да, придётся часто заниматься загрузкой топлива и удалением золы. Но ведь есть ещё и пиролизные котлы на дровах, которые могут на одной закладке работать всю ночь, или пеллетные агрегаты, у которых время автономной работы зависит только от вместимости бункера.

Пеллеты – это очень удобно, но не всегда дёшево

Электрический теплогенератор

Тоже довольно распространённое решение. В первую очередь из-за того, что такие котлы довольно легко можно смонтировать и ещё проще эксплуатировать. Например, не нужно заниматься проблемой отвода дыма (за неимением такового), или обеспечивать приток воздуха к устройству. Электрокотлы для отопления частного дома бесшумны и компактны, от них нет ни пыли, ни запахов. Более того, потребителю доступна лучшая управляемость.

И ТЭНовые, и электродные модели обладают достаточно высоким КПД, но экономичность всё равно не их конёк. Электрическое отопление примерно в 10 раз дороже магистрального газового, ему однозначно принадлежит антирекорд. Вроде бы, энергоноситель всегда доступен – вот розетка, подключайся, однако традиционной проблемой является недостаток свободной мощности, чтобы запитать агрегат, рассчитанный на несколько киловатт. И не стоит забывать об аварийных отключениях электричества.

Вот это у ТЭНового котла под кожухом

Жидкотопливное оборудование

Подобные теплогенераторы в основном сжигают солярку, правда, есть котлы, работающие на керосине, нефти, мазуте, отработанных маслах. Также применяются смеси солярки с газом или солярки с маслом. Большинство жидкотопливных котлов имеют «стандартную» конструкцию, если заменить горелку, могут работать на газе, сетевом или сжиженном. Все они хоть и экономичнее электрических, но тепло будет стоить в несколько раз дороже обогрева дома с использованием магистрального газа. К явным недостаткам можно отнести обязательное применение ёмкости для хранения горючего, а также необходимость жёсткого контроля качества и температуры топлива. Вопросы шумности и неприятного нефтяного запаха, по меньшей мере для современных агрегатов, спорны.

Универсальные многотопливные котлы

Возможность переключаться на различные виды энергоносителя позволяет нам чувствовать себя увереннее, особенно если нужно отапливать загородный дом. Как правило, для этого используется одна и та же топка, только необходимо произвести определённые манипуляции с горелкой:

• Её совсем убирают, если нужно использовать дрова (в пеллетных котлах).
• Ставят другие форсунки, когда подключают газовый котёл от баллонов.
• Меняют горелку, чтобы перейти с газа на дизель.
• Устанавливают «навесную» горелку для сжигания газа или солярки в камере твердотопливного котла.

В некоторых моделях используется несколько отдельных камер сгорания, предназначенных для различных видов топлива. Многие твердотопливные котлы снабжаются ТЭНами, которые позволяют поддерживать набранную теплоносителем температуру, или защищать систему от размораживания, когда никого нет в доме.

Использование комбинированного котла

Как работает отопительная система?

Лопасти вентилятора захватывают воздух и направляют его в теплообменник. Нагретый им воздушный поток циркулирует по зданию, осуществляя несколько циклов.

Основное преимущество конструкции газового теплогенератора в том, что расположение камер и отсеков препятствует смешиванию продуктов распада отработанного топлива с воздухом из помещения

В процессе эксплуатации оборудования не нужно опасаться, что лопнет труба, и вы затопите соседей, как это нередко бывает с водяными отопительными системами. Однако в самом генерирующем тепло устройстве предусмотрены датчики, которые в экстренных ситуациях (угрозе поломки) прекращают подачу топлива.

Нагретый воздух подается в помещение несколькими способами:

1. Бесканальный. Теплый воздух поступает свободно поступает в обрабатываемое пространство. Во время циркуляции он заменяет холодный, что позволяет поддерживать температурный режим. Использование отопления данного типа целесообразно в небольших помещениях.
2. Канальный. Посредством системы воздуховодов соединенных между собой нагретый воздух перемещается по воздуховодам, благодаря чему возможен обогрев одновременно нескольких помещений. Используется для отопления больших зданий с отдельными помещениями.

Стимулирует движение воздушной массы вентилятор или силы гравитации. Теплогенератор можно устанавливать в помещении и за его пределами.

Использование воздуха в качестве теплоносителя делает систему максимально выгодной. Воздушная масса не вызывает коррозию, а также не способна повредить какие-либо элементы системы

Чтобы отопительная система функционировала корректно, следует правильно подсоединить к газовому генератору тепловой энергии дымоход.

Если дымовой канал установлен неправильно, он будет чаще забиваться наростами сажи. Суженный и забитый дымоход будет плохо отводить токсичные вещества.

Преимущества и недостатки вихревых генераторов

В числе неоспоримых достоинств стоит отметить:

• Экологическую безопасность;
• Защищенность от взрывов и возгораний;
• Возможность встраивания в уже имеющуюся систему оборудования;
• Экономичность, низкую стоимость полученной тепловой энергии;
• Работа без необходимости обустройства охлаждения;
• Возможность эксплуатации в условиях отсутствия устройств дымоудаления и отведения вредных веществ;
• Уровень КПД до 91-92%;
• Защиту от образования накипи, что снижает риск порчи оборудования вследствие коррозии и разрушения элементов.

Ограничения по использованию вихревых генераторов могут быть связаны со следующими особенностями:

• сравнительно высокий уровень производимого шума;
• крупные размеры;
• необходимость точной настройки кавитации;
• затратный ремонт при выходе из строя одного из элементов конструкции.

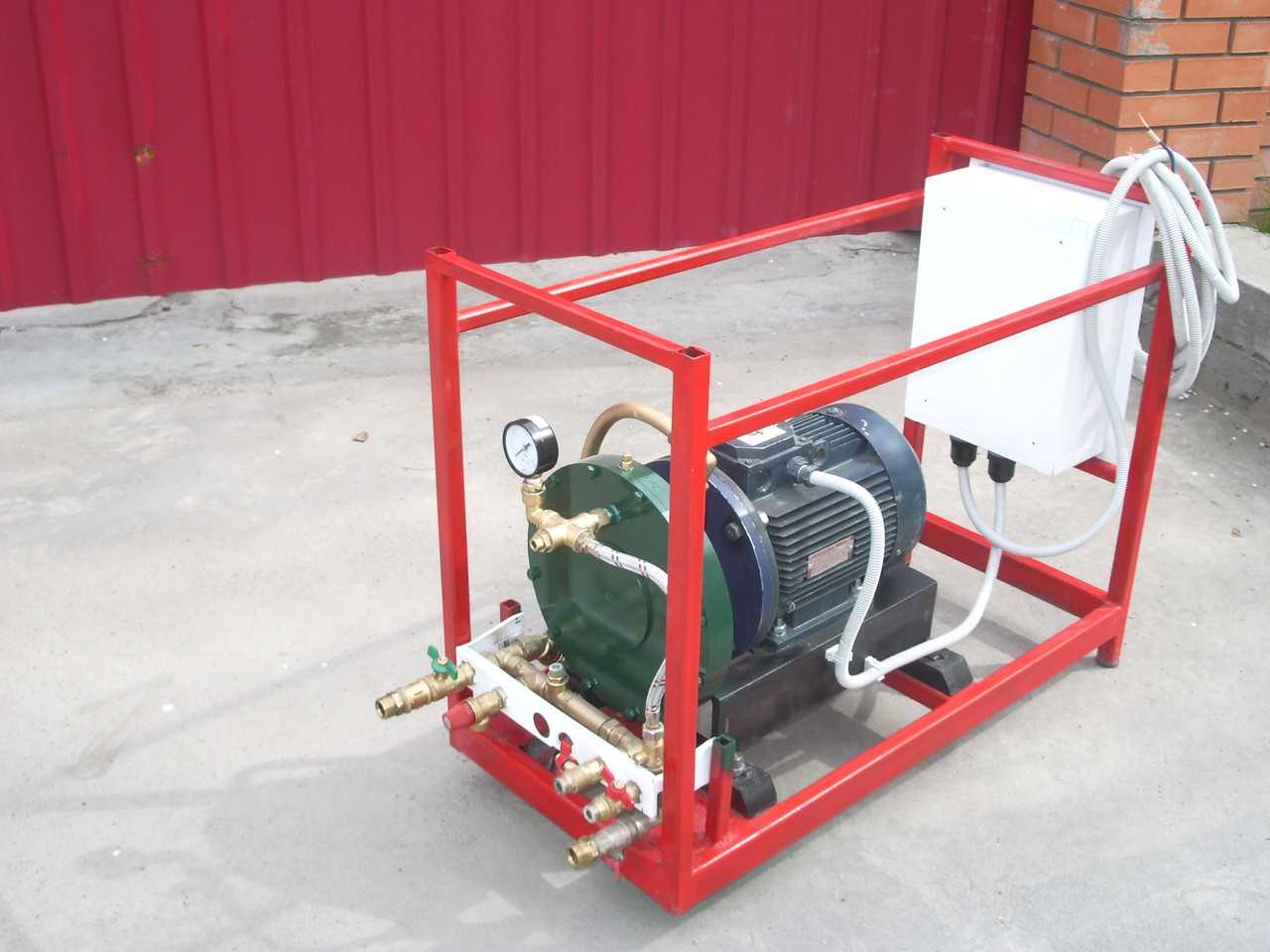

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Плюсы газового теплогенератора

Если сравнивать преимущества теплогенератора, то получится, что ему уступают даже привычные в быту отопительные коммуникационные системы, такие как электрический конвектор, обогреватель на водной основе (отопительные батареи) и дровяные печи.

Плюсы газового теплогенератора для системы отопления:

1. Газовый теплогенератор на всем доступном виде топлива — газе, к тому же он является и одним из самых дешевых.
2. Теплоносителем в этой обогревательной системе выступает только воздух, а это делает теплогенератор безопасным при любых внешних вмешательствах в его работу.
3. Обогрев на основе воздуха работает быстро, и за час можно спокойно обогреть помещение до минимальной комнатной температуры +16, начиная с нуля. Если же помещение небольшое, то обогрев всего помещения происходит за пять-десять минут.
4. Автоматизация системы отопления. За ней не нужно следить, она просто выполняет свою работу.
5. Есть возможность выставления настроек обогрева на уровень минимума, что позволит сократить расход топлива, но не переморозить помещение.
6. Система теплогенератора для воздушной систему обогрева дома позволяет не только обогревать пространство, но и вентилировать его. Но это можно применить только к стационарным подвесным конструкциям, так, как только они имеют выход на улицу.
7. Поломка этого механизма маловероятна, так как в его работе отсутствуют материалы способствующие коррозии, промерзанию, взрыву или осадку.
8. Уже не нужно прокладывать трубы для максимально возможного охвата помещения, а это в свою очередь значимо снижает расходы на установку системы отопления.

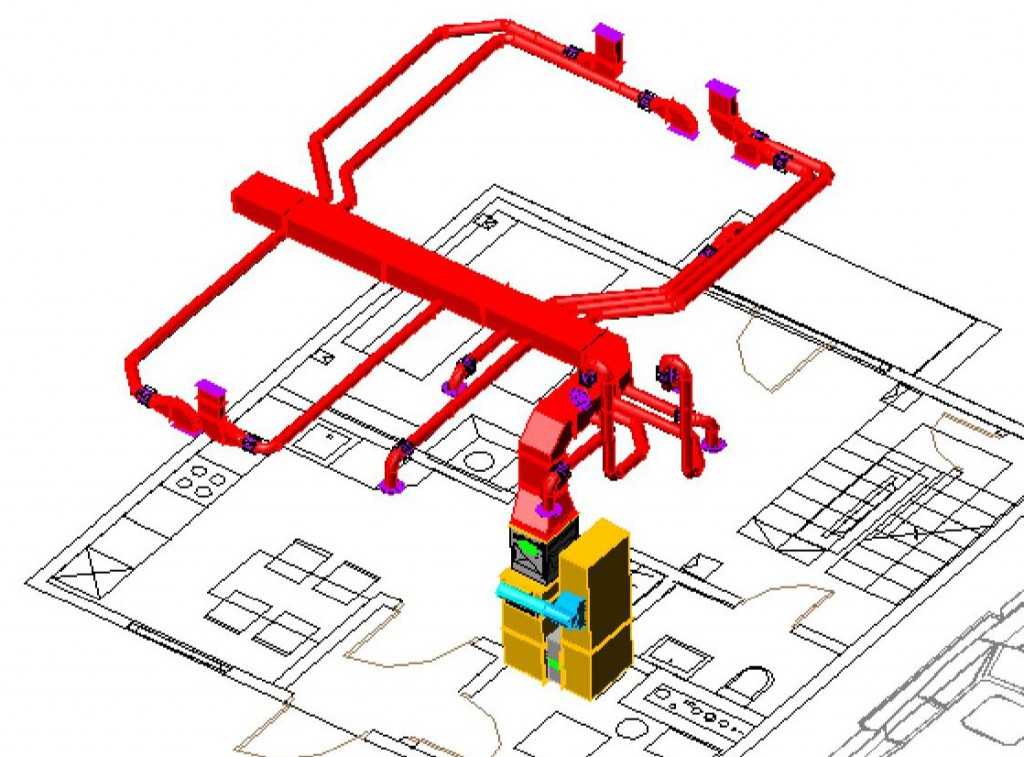

Схема воздушно газового отопления дома

На основании этих параграфов, можно сделать вывод, что система нагрева с помощью газа и воздуха является ведущей в экологическом и экономическом плане, кроме того не уступает она и в безопасности.

Разновидности

Кавитационные устройства делятся на следующие виды:

• роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
• статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
• трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
• ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

Кавитационный теплогенератор вихревой КПД ультразвукового оборудования невероятно высок.

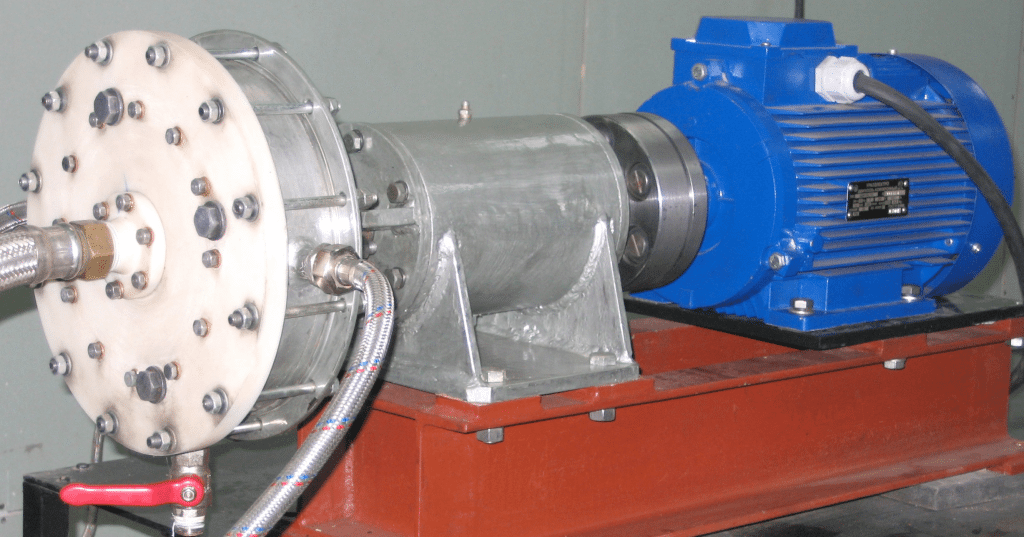

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

• присутствует значительный уровень шума;
• КПД устройства не впечатляет;
• непродолжительный срок службы;
• показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

• не требуется балансировка и точная подгонка деталей;
• уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
• продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

• помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
• при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Преимущества и недостатки использования теплогенераторов

Специалисты отмечают широкий ряд плюсов применения агрегатов:

• системы отопления с применением воздуха в качестве теплоносителя считаются самыми безопасными и экологичными;
• оборудование не подтекает, не промерзает при понижении температурного режима;
• нет промежуточного теплоносителя;
• небольшие расходы на покупку топлива, обслуживание прибора при высоком уровне выработки тепловой энергии;
• один прибор может выполнять несколько функций – обогрев, вентиляцию, кондиционирование воздуха в помещении;
• быстрый прогрев комнаты;
• возможность подачи теплого воздуха в отдельные зоны или по всему помещению;
• нет областей с повышенной опасностью прогрева – около радиаторов, печей;
• простота монтажа/демонтажа;
• возможность перемещения устройства;
• универсальность размещения – агрегаты фиксируются на полу, стенах, подвешиваются к потолочной плоскости;
• невысокая стоимость оборудования;
• возможность обогрева помещения любого назначения, площади.

Все приборы выполняются с защитой элементов от коррозии, порчи. Дополнительным плюсом является отсутствие препятствий в перемещении теплоносителя. Чтобы обеспечить полноценный прогрев помещений, нужно устанавливать теплогенератор в помещении или той части, которая нуждается в прогревании.

Паровое отопление своими руками и котлы для частного дома

Минусы в энергозависимости системы. При отключении электропитания схема не функционирует, поэтому для зон с перебоями подачи питания теплогенераторы не рекомендованы. Также следует брать в расчет, что при повышении требований к мощности генераторов увеличивается цена приборов.

О компании

Если вам понадобилось приобрести первоклассные газовые воздухонагреватели, но вы не имеете ни малейшего понятия о том, где их можно было бы заказать в режиме реального времени, то вам готова помочь . Основным направлением нашей деятельности на протяжении уже более 18 лет является продажа, монтаж и техническое обслуживание качественного газового отопительного оборудования, которое отвечает всем современным стандартам. На данной странице вы найдете подробное описание газовых тепловых пушек. Это поможет вам сделать правильный выбор и приобрести именно ту модель, которая наилучшим образом подходит для ваших технических условий.

Достоинства и недостатки

Система воздушного отопления обладает следующими преимуществами:

• Быстрый обогрев помещений. Полное прогревание осуществляется в течение 20-40 минут, в зависимости от температуры и площади.
• Высокая производительность (до 92%).
• Безопасность. Все процессы находятся под контролем автоматики и при появлении утечки либо другой опасной ситуации блокируется вся система.
• Экономичность. При низком энергопотреблении и высоком КПД система является экономически выгодной.
• Отсутствие дополнительных элементов — радиаторов, труб и т.д.
• Возможность подключения к климатической системе контроля, что позволяет создавать благоприятный микроклимат в помещениях.
• Надежность и простота в эксплуатации. Запуск, смена режима обогрева и остановка осуществляются в автоматическом режиме.
• Долговечность. Главным условием безупречной работы и длительного срока эксплуатации является грамотное проектирование, установка, регулярное обслуживание и своевременный ремонт.
• Отсутствие конденсата за счет равномерного распределения теплого воздуха по все комнате.
• Быстрая окупаемость при доступной цене.

Одним из достоинств системы является отсутствие жидкого теплоносителя, которым наполнены трубы, что полностью исключает порывы и протекания.

• Обязательное проектирование на этапе разработки проекта. Только в этом случае можно создать эффективную систему отопление и разместить в нужных местах воздуховоды, которые становятся необъемлемой частью здания и не подлежат демонтажу. Поэтому если придется по какой-либо причине отказаться от воздушного отопления, то избавиться от ее элементов не получится.
• При обогреве больших помещений, в которых установлены слишком длинные воздуховоды, возможна значительная потеря тепла. Поэтому следует разработать вариант с несколькими теплогенераторами.

Не приемлемо воздушное отопление в квартирах. Причина заключается в объемной конструкции воздуховодов. Кроме этого присутствует технический шум, который не приемлем для многоэтажных домов.

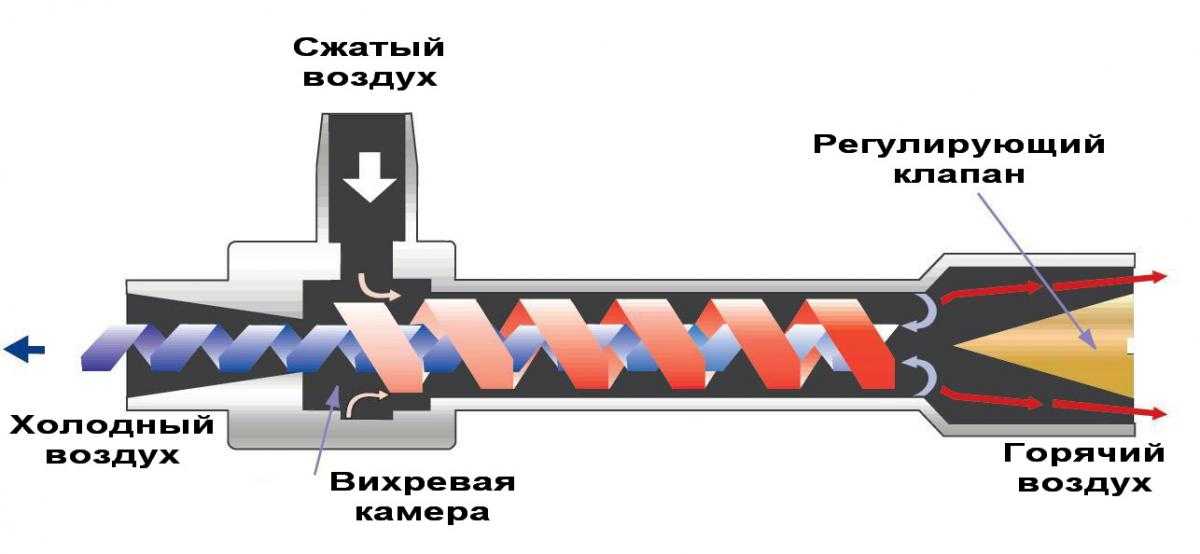

Конструктивные особенности вихревых теплогенераторов

Явление нагревания воздуха и других газовых смесей известно уже несколько столетий. А вот с увеличением температуры воды ничего не получалось из-за отсутствия у нее свойства сжатия. Технический прогресс помог решить эту недоработку. В ходе многочисленных опытов выяснилось, что циркуляция жидкости по камере специальной конструкции приводит к выталкиванию из ее состава молекул воздуха. При этом вода пытается раздавить образующиеся пузырьки, число которых быстро увеличивается за счет «присоединения» новых молекул. В этом явлении кроется принцип действия вихревых генераторов. Повышение давления с одновременным эффектом увеличения объема приводит к резкому росту температуры внутри пузырьков до отметки в 1000ºС. При дальнейшем поступлении их в зону уменьшенного давления возникает явление кавитации: пузырьки лопаются, а накопленная внутри тепловая энергия выделяется в окружающий воздух и нагревает его.

Способ формирования газовых пузырьков при интенсивной циркуляции жидкости имеет свои отличия в зависимости от конструктивных особенностей теплогенератора. Это позволяет вести удобную классификацию моделей.

Пассивные тангенциальные ВТГ

Устройства, камера которых имеет так называемое статическое исполнение. Она изготовлена в форме прямой или винтовой трубы и оснащена несколькими патрубками, через которые происходит съем выделенной тепловой энергии. Нагнетание жидкости и рост давления возможен благодаря работе компрессорного устройства.

Уверенное движение жидкости по емкости входного патрубка приостанавливается за счет встроенного тормозящего приспособления. В зоне внезапного расширения объема возникает эффект разреженного пространства. Образованные из воды пузырьки газа немедленно схлопываются, их них выделяется тепловая энергия и нагревает воду. Получить ценное тепло удается через несколько устройств входа-выхода, обустроенных внутри камеры. Чтобы перепад давления для явления кавитации был особенно ощутим, емкость имеет вариативную геометрическую форму, которая меняется по мере продвижения вглубь емкости.

Пассивные аксиальные теплогенераторы

В данном устройстве также ставка сделана на стационарную конструкцию камеры. Для создания завихрений и эффекта кавитации подвижные элементы здесь не используются. Нагрев теплоносителя осуществляется благодаря работе диафрагмы с цилиндрическими или спиральными отверстиями, а также наличию дросселя и сопла, создающих эффект сужения внутреннего пространства камеры. Хорошие результаты дает одновременное использование сразу нескольких типов проходных отверстий, дающих разный уровень перепадов давления. В результате прохождения воды по емкости камеры на выходной патрубок она поступает в нагретом состоянии.

Активные теплогенераторы

Альтернативный вариант устройства — вихревой генератор с подвижным элементом. Процесс кавитации осуществляется здесь внутри камер кавитационого типа с активаторами дисковой или барабанной конструкции. Вытеснение газа и образование пузырьков происходит здесь за счет вращения активатора и прохождения воды через перфорацию на его поверхности и многочисленные разнонаправленные отверстия на противоположной стенке камеры. Подобрать их количество и подходящую форму считается затруднительным даже на современном этапе развития металлообработки. Поэтому большинство моделей имеют перфорацию только на активаторе.

Плюсы газового теплогенератора

Газовый теплогенератор имеет ряд весомых преимуществ, выгодно выделяющих его среди иных:

• подогрев теплоносителя происходит в результате сгорания самого доступного типа топлива;
• теплоносителем в данной системе выступает воздух – это делает ее наиболее экономичной и безопасной;
• оборудование для воздушного отопления работает максимально быстро – за непродолжительное время можно обогреть даже достаточно большое помещение;
• все системы газового теплогенератора автоматизированы – это значительно упрощает управление и контроль системой;
• если установить уровень подогрева воздуха на минимальный уровень, это позволит в значительной мере экономить расход топлива;
• при помощи газового теплогенератора можно не только осуществлять отопление дома – система также прекрасно подходит для вентилирования помещения;
• минимальная возможность поломки системы, поскольку в ней отсутствуют такие элементы, как вода (вызывает коррозию, способствует прорывам труб, замерзает) и трубы, зато есть воздушники в системе отопления;
• нет необходимости прокладывать большое количество труб и устанавливать радиаторы – это также значительно снижает себестоимость системы и затраты, необходимые для ее монтажа.

Воздушное газовое отопление частного дома

Из всего этого можно сделать простой вывод – на сегодняшний день газовая воздушная система отопления является наиболее эффективной и экономичной из всех. При выборе воздухонагревателя следует учитывать, что его мощность должна быть на 20% выше, чем мощность используемой горелки.

Выбор газового теплогенератора

Отчасти оттого, что такая возможность довольно новая, отчасти потому что выбрать охота наиболее оптимальный вариант, при покупке газового нагревателя возникают вопросы, на которые не всегда можно получить грамотный ответ. А потому покупка газового теплогенератора может привести к разочарованию из-за некорректной работы системы.

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Расчет мощности

Для наиболее грамотного подбора обогревателя, нужно просчитать, какая именно мощность теплогенератора допустима для минимального обогрева комнат, для этого нужно использовать пример формулы: Р=VхΔ Tхk/860, где V (м3) — это окончательная площадь прогреваемого пространства, Δ T (°C) — разница между температурами помещения и улицей, k — показатель, ориентированный на теплоизоляцию в выбранном здании, а 860 — кэф, преобразующий килокалории в киловатты. По поводу отметки (к), в том случае если есть сложности с этой информацией о помещении, то можно воспользоваться специализированным справочником.

Для того, чтобы более наглядно продемонстрировать каким именно образом происходит расчет мощности устройства теплогенератора, рассмотрим пример:

• Дано: площадь — 100 м2, высота — 3м, температура внутри +20, температура снаружи -20, k — 2,3 (здание из кирпича в один слой).
• Расчет осуществляется по примеру: Р=VхΔ Tхk/860
• Итог: Р = 100x3x40x2,3/860 = 32,09 кВт

Именно с учетом этих показателей и нужно подбирать газовый теплогенератор для воздушного отопления дома. Параметры мощности механизма и совпадение его с требующимися, нужно посмотреть в характеристике изделия.

Не менее важный момент: для бесперебойной работы механизма нужно обеспечить ему постоянный приток свежего уличного воздуха. Для этого всегда используется система вентилирования помещений, так, как только оттуда можно взять холодный воздух, который в состоянии поддерживать горение. В случае же, если с вентиляцией в самом доме есть проблемы, то лучше приобретать подвесной теплогенератор с выводом на улицу.

Система вентиляции воздушного отопления

Кроме того, если у газового обогревателя в воздушной системе отопления будет подвод к уличной вентиляции — это позволит теплому воздуху быть максимально пригодным для дыхания, излишки горячего воздуха не будут нагнетаться в помещении, а потому будет сохранена возможность отсутствия сухого воздуха и дополнительных механизмов для увлажнения пространства.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

• 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
• 3-4 – дома из деревянной панели либо профилированного листа;
• 1-1,9 – двойной утепленный кирпичный слой;
• 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Как выполняется расчет?

Доверить расчет системы воздушного отопления для дома лучше специалистам, так как требуются определенные знания, чтобы подсчитать тепловые потери для каждого помещения.

При расчетах следует учитывать:

• Мощность и тип нагревателя. Показатели мощности должны сопоставляться величине тепловых потерь.
• Диаметр воздуховода, который будет соответствовать количеству прогретого воздуха.
• Потерю давления в системе.

Инженеры могут предложить не один, а несколько вариантов, поэтому выбирать придется наиболее актуальный и эффективный. Неграмотный проект приведет к таким неприятным моментам, как перегрев оборудования, много шума и неэффективная работа всей системы воздушного отопления.
