Уклон дренажной трубы: как рассчитать дренаж на склоне

Расчеты и правила устройства водостока

Расчетные значения, которые потребуются для строительства дренажной системы, обычно составляют:

  • размер диаметра труб;
  • уровень прокладки трубопровода;
  • значения уклона трубы;
  • плотность геотекстильного фильтра.

И подробнее по каждой статье.

Количество n. 1 – расчетный диаметр труб

Необходимый диаметр трубы рассчитывается с акцентом на расчетные параметры расхода дренажа.

Для строительства частных домов обычно оптимальны трубы диаметром 100 мм. Их стандартная производительность составляет около 7 л / с, что в большинстве случаев вполне соответствует стандартам проектирования.

Между тем, увеличение диаметра слива позволяет покрыть большую рабочую площадь, повышая эффективность системы.

Количество n. 2 – глубина установки системы

Уровень заполнения дренажных труб согласно действующим нормам определяется с учетом двух критериев:

  1. Уровень промерзания почвы.
  2. Глубина фундамента.

Степень промерзания почвы напрямую зависит от климатических свойств местности. Поэтому этот параметр может отличаться для каждой отдельной территории.

Но в любом случае расчет глубины укладки дренажных труб ведется от точки конечного промерзания грунта с добавлением к этому значению не менее 300-500 мм дальнейшего заглубления.

По такому же алгоритму рассчитывается дренаж фундамента, но от конечной точки фундамента.

Количество n. 3 – уклон дренажных труб

Под каким уклоном монтировать трубы водоотведения, нормы СНиП четко указывают. Согласно этим нормам при минимальных значениях уклона слива необходимо учитывать минимально допустимый расход сточных вод.

При этом также установлено, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На некоторых участках сетей допускается занижение этих параметров до 7 мм и 5 мм соответственно.

Максимально допустимый уклон дренажных труб на метр длины – 150 мм. Больше этого значения уклон допускается только на водопроводных кранах с длиной крана до 1,5 м.

На нерасчетных участках водостока, где используются трубы диаметром 40-50 мм, допускается уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона не может быть больше 20 мм на метр длины.

Если в качестве дренажных элементов используются лотки, то уровень уклона учитывается с учетом такой скорости стока, при которой обеспечивается эффект самоочищения жидкости. Допустимое заполнение лотков не превышает 80% при ширине лотка не менее 20 мм.

Ширина лотков рассчитывается по результатам гидравлических расчетов и зависит от конструктивных характеристик элементов. Однако, если высота лотка превышает 50 мм, ширина не может быть меньше 70 мм.

Галерея изображенийФотографии от Образование откоса является обязательным условием при строительстве подземных гравитационных систем, отводящих грунтовые и атмосферные воды, а также очищенных жидких стоков в септиках, создаваемых дренажной линией, зависит от диаметра трубопровода и типа грунта дренаж предназначен для осушения почвенно-растительного слоя, толщина которого обычно не превышает 40 см, уклон должен быть не менее 0,01. Считается, что дренажная система не должна полностью отводить воду от корней растений. Для установки дренажной системы в глинистых почвах уклон должен составлять 0,001. Эта порода практически не способна пропускать воду через свою толщу в нижележащих слоях. При прокладке пути дренажной системы в песчаных грунтах уклон должен быть 0,003, в супеси 0,002 Глубина погружения дренажных труб в коллектор и в раковина определяется на строительной площадке постфактум. Отверстия для установки трубы просверливаются по фактическому входу Дренажная труба с геотекстильной оболочкой Поглощающая яма для дождевой воды и дренажа Точечный отвод дождевой воды для канализации Присоединение дренажной трубы к вращающемуся колодцу Поверхностный дренаж для дренажа почвы Яма для дренажа в коллектор

Количество №4 – Требуемая плотность геотекстиля

Когда конструкция дренажной системы предполагает использование перфорированных гофрированных труб в качестве дренажа, рекомендуется использовать оболочку фильтра из геотекстиля (геотекстиля) вместе с опорой таких труб).

Геотекстильная ткань действует как фильтрующий элемент, предотвращая засорение линии мелкими частицами почвы. Для получения максимального эффекта фильтрации необходим расчет плотности геотекстильного фильтра. Оптимальным расчетным значением для бытовых водоотводов считается плотность 100-150 г / м2.

Кольцевой дренаж фундамента

Кольцевой дренаж – прекрасное решение, позволяющее устранить проблему, когда грунтовая и дождевая вода, просачиваясь внутрь грунта рядом со стеной фундамента, оказывает на него разрушающее действие, а также проникает в помещения подвала.

Чаще всего эта проблема проявляется во время весенних паводков, когда тает снег и размораживается грунт. Это нарушает спокойствие жильцов дома, вынуждая их откачивать воду из подвала. Кольцевой дренаж – это сеть перфорированных труб, соответствующим образом уложенных вокруг фундаментов и отводящих скапливающиеся в этом месте грунтовые воды.

Что важно учитывать при выборе такого вида дренажа:

  • действие такого дренажа подразумевает под собой кольцо, внутренняя часть которого будет изолирована от воды;
  • если вода поступает с одной конкретной стороны, то можно заложить такой дренаж в виде разомкнутого круга;
  • такую систему монтируют ниже уровня пола того цокольного помещения которое должно защищаться от влаги;
  • прокладывать такую систему следует на расстоянии 5-8 метров от самой стены. Если это расстояние меньше, то необходимо позаботиться о выносе, ослабление или осадке грунта самого здания.

Применение труб в системах кондиционирования

Изделия имеют расширенное использование, они активно применяются в системах кондиционирования для вывода конденсата, образуемого на внутренних частях кондиционеров. Отвод влаги происходит в канализационную сеть либо на улицу. При этом соединение с канализацией позволяет получить полностью автономную систему.

Использование дренажной трубы для отвода конденсатаИсточник trubamaster.ru

В таких системах применяются пластиковые изделия, отличающиеся влагостойкостью, прочностью, высокой пропускной способностью. Поверхность их может быть гладкой либо гофрированной. Первые имеют невысокую стоимость, но требуют соединительные элементы на поворотах. Гофрированные трубы эластичнее и проще в сборке.

Особенности устройства фильтрационных полей

Чтобы сконструировать поле аэрации для септика своими руками, нужно заранее подготовить канавы и необходимую длину труб для орошения. Итак:

  • на дно траншеи укладывается 10-ти сантиметровый слой грунта. Это необходимо для улучшения пропускной способности;
  • также нужно проложить песчаный слой такой же толщины. На этом этапе прокладываются трубы с отверстиями для орошения. Они необходимы для равномерного распределения очищенных сточных вод.

Специалисты не рекомендуют работать с гибким трубопроводом, используемым для устройства полей фильтрации, поскольку могут нарушаться санитарные и природные нормы:

  • В каждой из канав должна быть площадка с 40 сантиметровым слоем щебенки.
  • Этот слой прикрывается геотекстильным материалом, защищающим трубы от замерзания и загрязнения.
  • Вся поверхность сооружения засыпается землей.

Что советуют специалисты?

Планируя делать эффективную очистную систему, нужно учитывать некоторые особенности:

  • для обеспечения полноценной очистки вод, поля фильтрации должны размещаться на песчаной или суглинистой почве;
  • если на участке глинистая почва, то конструкция будет отличаться малой эффективностью.

Исходя из некоторых расчётов, стоит сказать, что выемка глины до слоя песка, по сравнению с установкой готового очистного сооружения, оказывается дорогостоящей задачей:

При работе таких полей применяется принцип самоочищения земли

Как правило, подобная способность имеет свои границы, поэтому важно соорудить дополнительные очистные сооружения. При большом потреблении воды можно высаживать деревья и прочие насаждения возле искусственного водоёма, куда будут поступать очищенные сточные воды

Таким образом, можно предотвратить переполнение этого водоёма. При надлежащем качестве очистки стоков увеличивается срок эксплуатации полей фильтрации.. На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции

Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду

На самом деле, конструкцию можно сделать самостоятельно, придерживаясь определенной схемы и детальной инструкции. Соблюдая все правила устройства, можно предупредить риск загрязнения источника питьевой воды и в целом сохранить окружающую среду.

Описание этапов работ

Для начала нужно составить проект всей конструкции, только важно учитывать некоторые немаловажные правила:

  • длина дренажной трубы должна быть не более 25-ти метров. Измерять расстояние следует от распределительного колодца до грибка вентиляции;
  • между прокладываемыми трубами должно быть расстояние около полутора метра;
  • оптимальной глубиной для прокладки труб принято считать величину полтора метра;
  • выкапывать траншею нужно шириной 50-100 см.

Если поля фильтрации делаются своими руками, то рекомендуется придерживаться четкой последовательности действий:

  • на дно подготовленной траншеи укладывают слой очищенного песка;
  • следующим слоем, который будет укладываться в траншею, является щебень, его толщина должна составлять около 35-ти см. Лучше отдавать предпочтение фракциям размером 20-40 мм;
  • сверху укладывается дренажная труба, которая также засыпается 10-ти сантиметровым слоем щебня;
  • после этого конструкция покрывается геотекстилем, который предотвращает риск заиливания всей системы;
  • завершающим слоем будет грунт.

Что должно быть в проекте

Перед тем, как начинать любое строительство, необходимо разработать чертеж. Согласно требованиям СНиП, проект дренажа фундамента должен включать в себя:

  1. Схему колодцев, расположения дренов (труб), утепления;

  2. Геометрические данные о дренажной системе: уклон канавы, размеры траншей, расстояния между сборными деталями системы;
  3. Диаметр используемой трубы, размеры колодцев;
  4. Используемые крепежные материалы.

Полученная схема поможет произвести расчет затрачиваемых материалов, разработать смету и утвердить проект в определенных государственных учреждениях. Помимо этого, согласно СНиП, пристенный дренаж фундамента также учитывает общий уклон участка, количество среднегодовых осадков, уровень промерзания земли и грунтовых вод.

Чертеж дренажа подвала

Следующий шаг – это установить согласно схеме водоотвод. Независимо от того, используется закрытая или открытая дренажная система, перед установкой стока нужно выполнить следующие операции:

  1. Очистить участок земли, на котором будет располагаться дренаж. Нужно убрать строительный мусор и камни, которые могут повредить трубы, устранить растительные насаждения с большими корнями и предусмотреть, чтобы корни деревьев не прорвали траншею;
  2. Минимальная глубина траншеи – это максимальная глубина промерзания грунта. В идеале нужно делать канаву такой глубины, чтобы её дно находилось немного ниже уровня замерзания. Если проигнорировать это правило – то в холодное время года дрен замерзнет и весной не успеет оттаять. Впоследствии, функциональность дренажной систем будет нарушена;
  3. Стенки глубокого дрена в обязательном порядке укрепляются и утепляются. Иногда мастера используют геотекстиль чтобы утеплить непосредственно трубы, но в северных районах гораздо удобнее обустроить утепление в канаве;
  4. В дренажной системе закрытого типа должно сочетаться несколько типов щебня, различного по размеру фракции. Для засыпки нижнего уровня применяется камень большого диаметра, постепенно его размер уменьшается с приближением к поверхности земли;
  5. Укладка трубы производится только на песчаную подушку, это нужно для образования на дне канавы своеобразного фильтра, не пропускающего воду;
  6. Подземный дренаж может представлять собой сложную систему, состоящую из многочисленных стоков и магистралей или более простую, периметральную. Первая используется на больших заболоченных участках земли, в то время как вторая необходима для осушения фундамента и размещается вокруг дома;

  7. Допустимый уровень заложения дренажа зависит от уровня грунтовых вод. Но нужно учитывать то, что сточная канава должна располагаться в само низкой точке участка;
  8. При этом дренажный колодец или септик находится еще ниже канавы, под углом не менее 20 градусов;
  9. Если обустраиваете систему отвода сточной воды на поверхности, то обязательно наличие кондиционера. Он представляет собой чаще всего металлическую сетку, которая фильтрует дождевую или талую воду от листьев и других засорений;
  10. После окончания всех строительных работ, нужно обязательно засыпать траншею в целях безопасности. Если используются наружные дрены, и на поверхности должна остаться открытая канва, то нужно установить мостки или другие перекрытия. Для осушительной системы, глубина которой от 1 метра применяется грунтовая засыпка. Для этого земля просеивается и насыпается на канаву горкой;
  11. СНиП разрешают установку дренажа вокруг дома на расстоянии 1,5–2 метра от крайней стены здания.

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.


Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

  • данные о грунте и верхних почвенных слоях (состав, технические характеристики);
  • план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
  • схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
  • топографическая карта дачного участка с указанием особенностей рельефа;
  • схема существующих поверхностных и находящихся в земле коммуникаций;
  • данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Технология установки дренажа вокруг участка: как правильно делать систему

Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы. Простое устройство дренажа участка дачного типа

Технология создания поверхностного дренажа участка своими руками:

Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:

Технология создания поверхностного дренажа участка своими руками:

  1. По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
  2. Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
  3. Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
  4. Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

Защита фундамента дома: последовательность работ устройства ливневой канализации

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

  1. В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
  2. Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
  3. Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.

Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.

Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

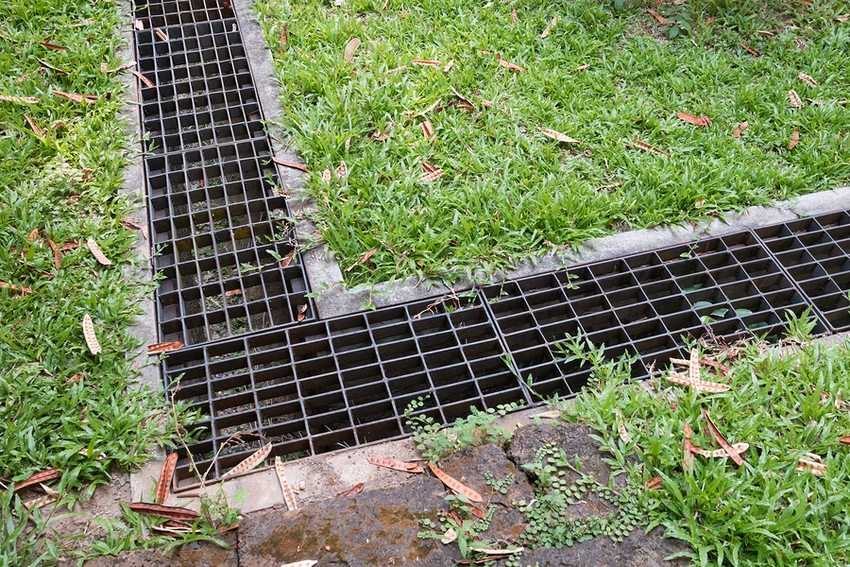

Ливневая канализация открытого типа с желобами из бетона

Дополнительные советы по обустройству дренажа садового участка

Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».

Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.

Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).

Расчёты и стандарты строительства дренажа

Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:

  • размер диаметра трубопроводов;
  • уровень закладки трубопроводов;
  • значения уклона труб;
  • плотность геотекстильного фильтра.

И подробнее о каждом пункте.

Величина #1 – расчётный диаметр трубопроводов

Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.

Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.

Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.

Величина #2 – глубина закладки системы

Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:

  1. Уровень промерзания грунта.
  2. Глубина заложения фундамента.

Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.

Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.


Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен

По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.

Величина #3 – уклон дренажных труб

Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.

При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.

Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.

На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.


Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка

Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.

Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.

Величина #4 – необходимая плотность геотекстиля

Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).

Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.

Наружная канализация

Схема уклона канализации для безрасчетных участков.

Устройство наружной канализации осуществляется по следующей методике:

  • за основу нужно взять точку выхода ее из дома;
  • монтаж труб, диаметр которых равен 110 мм, осуществляется при наклоне 0,02 м. Если протяженность магистрали составляет 20 м, величина угла наклона труб будет 0,4 м;
  • в обязательном порядке учитывается рельеф местности. Сливной колодец рекомендуется устанавливать в одной из самой низкой части участка;
  • к глубине отверстия, которое служит выходом трубы из здания, прибавляется значение наклона, в результате чего получается глубина второй точки трубопровода у сливного колодца.

Важно! Глубина залегания труб, используемых в прокладке наружной магистрали, обязательно должна находиться ниже уровня промерзания почвы. Измерение этого показателя осуществляется в самой высокой точке магистрали. Уклон труб, используемых в устройстве наружной канализации, должен способствовать беспрепятственному отведению стоков из канализации, устроенной в частном доме, гарантируя стабильность работы и самоочищение. Уклон труб, используемых в устройстве наружной канализации, должен способствовать беспрепятственному отведению стоков из канализации, устроенной в частном доме, гарантируя стабильность работы и самоочищение

Уклон труб, используемых в устройстве наружной канализации, должен способствовать беспрепятственному отведению стоков из канализации, устроенной в частном доме, гарантируя стабильность работы и самоочищение.

Схема устройства септика с химической очисткой стоков.

Канализационная труба выводится из фундамента дома, после чего она подключается к наружному трубопроводу, по которому в дальнейшем стоки будут поступать в выгребную яму или септик. Для устройства такого трубопровода используются трубы большего диаметра, чем при устройстве внутренней системы. Выполнены они могут быть из таких материалов, как чугун, асбестоцемент, пластмасса. Первые признаны самыми прочными, но в то же время они самые тяжелые. При выборе труб обязательно учитывается их внутренняя поверхность, которая должна быть идеально гладкой, что позволит избежать возникновения засоров.

Наружная канализация прокладывается на глубине 1,5 м, чтобы в холодное время года они не смогли промерзнуть, нарушив нормальное функционирование канализационной системы. При отсутствии возможности углубить магистраль на необходимую глубину трубы дополнительно утепляются, а чтобы предотвратить их механические повреждения, их укладывают на предварительно изготовленную подушку, сделанную из смеси песка и глины. Этой же смесью засыпаются полости между стенами траншеи и трубой.

Схема устройства автономной канализации в частном доме.

Теплоизоляцию наружной канализации можно выполнить с помощью различных теплоизолирующих материалов, которыми оборачиваются трубы. Это может быть минеральная вата, пенополиуретан, пеноизол и вспененный полиэтилен. Также можно использовать греющий кабель, который прокладывается поверх трубы или внутри нее. Укладка кабеля осуществляется в специальном кабель-канале, обеспечивающем защиту его от повреждений извне.

Утепление труб наружной системы канализации можно выполнить комбинированным методом. Для этого основной трубопровод утепляется посредством материалов с теплоизоляционными свойствами, а участок трубы, выходящей из дома, оборудуется греющим кабелем.

Монтажные работы завершаются подключением всех элементов системы и ее пробным запуском. Если во время этого утечек выявлено не было, значит, система была установлена правильно, с учетом всех рекомендаций и норм.

Организация уклона труб отопления

Правильное направление уклона труб отопления при естественной циркуляции

Создавая автономную систему водяного отопления дома, не надо забывать, что она должна устраиваться с небольшим уклоном, помогающим правильному её функционированию. Особенно это актуально для системы естественной циркуляции теплоносителя по трубам. Правила выбора уклона труб отопления:

  1. Правильно выбранный уклон труб отопления обеспечит беспрепятственную циркуляцию теплоносителя по системе. Величина уклона в сторону течения воды должна составлять 10 мм на 1 м трубы как в направлении от нагревательного котла к радиаторам отопления, так и при выводе из системы.

В системах, использующих принудительную циркуляцию теплоносителя с помощью насоса, уклон устраивать не обязательно.

Обычно в таких системах трубы прокладываются горизонтально или с минимальным уклоном в сторону сливной запорной арматуры в 2–3 мм. Это помогает вылить воду из труб для проведения ремонтных работ или для недопущения разрыва трубопровода в случае, когда система длительное время не используется в холодное время года.Горизонтальный отвод для подключения к батарее от вертикальных систем трубопровода длиной больше 0,5 м устраивают с уклоном в 10 мм в сторону движения воды. Если этот отвод имеет меньшую длину, уклон устраивать не обязательно.

Проектирование и монтаж системы отопления в доме – сложная задача.

Поэтому лучше всего доверять её решение профессионалам, которые точно знают, как рассчитать трубы для отопления, выбрать подходящие материалы. Они проведут необходимые тепловые и гидравлические расчёты, гарантирующие, что система отопления в вашем доме прослужит надёжно и долго. Если же система отопления в вашей квартире или доме компактна, руководствуясь инструкциями нашего портала, вы наверняка сможете выполнить все необходимые работы не хуже, но при этом и существенно дешевле.

Для того чтобы работа отопительной системы частного дома была эффективной и бесперебойной, необходимо при монтаже отнестись со всей ответственностью к вопросу уклона труб. Этот момент очень важен в гравитационной конструкции трубопроводов или в отоплении с естественной циркуляцией. Здесь все тепло перемещается от котла к приборам отопления и обратно только благодаря правильному уклону.

Схема монтажа уклона канализационных труб

В очень редких случаях трубы прокладывают горизонтально. Иногда это необходимо и предусмотрено местными условиями.

Строго горизонтальную прокладку трубопроводов или систему с принудительной циркуляцией допускают только тогда, когда скорость движения воды составляет не меньше 0,25 м/с и воздушные пробки уносятся под ее воздействием. Это достигается путем давления, созданного циркуляционным насосом. При этом спуск воды из такой отопительной конструкции очень затруднен.

В основном монтаж труб требует уклона. В процессе эксплуатации трубопроводов скапливается воздух, который может найти выход, а также при опорожнении вся вода, которая выделится, тоже может «уйти» вниз, если наклон сделан правильный.

Как определить и рассчитать уклон трубопроводов в системе отопления, можно узнать ниже в этой статье.Каким должен быть уклон труб?

Схема уклона труб отопления.

Такое направление верхних магистралей актуально в насосных режимах отопления.

В системах же с естественной циркуляцией трубы прокладывают с направлением по движению воды. При этом скорость ее движения должна быть меньше скорости перемещения воздушной массы в воде. И еще, в конструкциях с верхней подачей уклон трубопроводов делают вниз.

Стоит отметить, что само направление уклона трубопроводов не имеет особого значения

Важно именно быстрое избавление от «лишнего» воздуха, что возможно только при правильной и грамотной направленности труб и расположению воздушников

В прокладывании нижних магистралей уклон делается в сторону теплового пункта дома, а именно в то место, где с опорожнением вода спускается в канализационную систему.

В том случае если магистрали две, подающая и обратная, то наиболее рациональным будет сделать уклон в одном направлении.

В насосной системе уклон подающих труб и всех подводок к отопительным приборам возможен по направлению движения воды. Но такое допускается только при обеспечении самопроизвольного движения скоплений воздушных масс против направления движения воды, то есть в обратную сторону.

Делаем поверхностный дренаж

Чтобы знать, как сделать дренаж на участке, нужно знать его технологию строительства. Система дренажа для отвода вод с поверхности грунта обычно делается из основных или магистральных траншей, которые чаще располагаются по периметру участка. Они имеют уклон в направлении канализации. Имеются также и вспомогательные траншеи, которые идут по территории всего участка от мест, где образуется самое большее количеством воды к магистральным. Соответственно, вспомогательные траншеи имеют уклон в сторону основных. Обычно он составляет от 1 до 3 см на один метр.

Перед тем как приступать к сооружению дренажа, обязательно нарисуйте план участка и дренажной системы. Проведите разметку траншей и следите за уклоном во время земляных работ при помощи инструментов. Это поможет избежать неприятных сюрпризов после окончания всех работ. Помните, что стенки поверхностного дренажа располагаются под углом около 30 градусов ко дну. Их желательно укрепить. Это может быть отсыпка щебенкой или гравием, а также отделка крупными камнями, бетонирование и высадка различных растений.

После выкопки траншей обязательно проведите проверку, как будет сходить вода по дренажной системе. Для этого пустите по ней достаточное количество воды и посмотрите, как она проходит по ней. Если на каком-то участке она застаивается, то лучше устранить эту проблему до окончания работ.

Еще стоит отметить, что система открытого дренажа может стать центром ландшафтной композиции участка, если ее оформить красивыми сочетаниями различных по форме, размеру и окраске камней.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
