Как сделать водопровод на даче из труб пнд своими руками: существующие схемы

Особенности устройства летнего водопровода на даче

Поверхностный летний водопровод на зиму убирают в сухое теплое помещение

Летний водопровод на даче из полипропиленовых труб имеет одно неоспоримое преимущество – низкая стоимость. Но на этом достоинства синтетического материала не заканчиваются. Еще один весомый плюс — не нужно заботиться о мерах по предупреждению замерзания воды с приходом холодов, нет необходимости закапывать строительные материалы глубоко в траншеи, а участки, расположенные на поверхности, утеплять разными способами.

Как правило, на стадии проектирования рассматривают два варианта монтажа водоснабжения.

Разборный или открытый водопровод

Это самый простой способ установки водоснабжения на дачном участке, трубы располагаются на поверхности почвы. Реализация проекта требует минимум финансовых и физических вложений, но имеет и недостатки. Основные из них:

  • С окончанием дачного сезона всю систему нужно разбирать и хранить в сухом теплом месте, а с приходом весны вновь собирать.
  • Если на участке продолжительное время отсутствуют хозяева, водопровод могут украсть.
  • Трубопровод, проложенный поверху, затрудняет перемещение по участку.

Скрытый или постоянный водопровод

Для прокладывания системы водоснабжения выкапывают небольшие траншеи, несколько точек водозабора должны выходить на поверхность. Имеет намного больше преимуществ, в сравнении с предыдущим способом монтажа.

Постоянный водопровод не нуждается в ежегодной установке и демонтаже. Их практически невозможно украсть, но при проектировании и установке потребуется приложить больше усилий и потратить времени.

Трубы нужно прокладывать обязательно с небольшим уклоном, это позволит сливать воду без особых усилий перед наступлением холодов.

Система капельного полива от водопровода своими руками (с видео)

Для системы капельного полива от водопровода нужно проделать в обычном гибком шланге маленькие отверстия на расстоянии 30 – 40 см друг от друга

При такой системе важно лишь правильно осуществить разводку шлангов по участку. Воду с помощью насоса можно подавать из реки, колодца или скважины

Некоторые дачники используют разбрызгиватели на своих приусадебных участках для полива газонов, картофеля и клубники. Для полива парника или томатов во избежание возникновения условий для развития фитофторы применяется другая система. На каждой грядке растения высаживают в 2 ряда, а по центру грядки следует закопать на глубину 20 см предварительно заготовленные трубы из различных материалов. Можно взять дренажные короткие, керамические трубы. Трубы надо уложить встык, сверху стыки, чтобы в них не сыпалась земля, прикрыть кусочками полиэтилена. При использовании пластиковых труб в них нужно проделать отверстия диаметром 2 – 3 мм и только затем закопать в почву.

Доступ к трубам для системы капельного полива от водопровода, монтируемой своими руками, необходимо обеспечить за пределами парника. При поливе вода подается насосом в каждую трубу через отверстие, выведенное за границы парника, пока она не наполнится. Аналогичным способом наполняется 2-я, 3-я и все последующие трубы. Полив нужно производить по мере необходимости, а на полу парника будет сухо. Парник поливают по особой системе.

Многие дачники избегают системы верхнего полива методом разбрызгивания по причине его неэффективности. После такого полива на поверхности почвы образуется корка, которую затем приходится рыхлить. Кроме того, разбрызгивателем все равно нельзя воспользоваться в жаркую солнечную погоду: могут сгореть растения, на которые сверху попадут капельки воды. В этом случае нужно использовать подземное орошение. Для него вдоль грядок надо зарыть шланг с отверстиями, прожженными раскаленной иглой. Для того чтобы почва их не забивала, шланг следует обмотать тканью. Подпочвенный трубопровод удобен тем, что не мешает при уборке территории, не путается под ногами при ходьбе. Но для его прокладки под землей требуется немало потрудиться.

К тому же некоторые методы полива гораздо удобнее и проще реализовать, если подводить воду с помощью обычного шланга или наземного трубопровода. Для организации капельного полива от водопровода кустов томатов и грядок с огурцами можно использовать старый, с изломами шланг, который продырявлен по всей длине. Шланг даже не нужно закапывать в землю, а просто проложить его между рядами растений – вода из него будет вытекать равномерно, без фонтанчиков. Воду в шланг следует подавать теплую, из емкости – большого пластикового контейнера. Его нужно приподнять на высоту до 1,5 м и поставить на солнцепеке. При поливе вода из него пойдет самотеком – достаточно лишь открыть кран. Для того чтобы шланг не мешал при окучивании, требуется просто сдвинуть его ногой.

Посмотрите видео «Капельный полив от водопровода», чтобы лучше понять, как организовать такую систему:

Комплектующие для соединений водопровода с поливочными устройствами

Водопровод готов, можно пользоваться. Для подключения к нему поливального оборудования можно использовать различные приспособления. Самыми простыми и популярными на сегодня являются сочетания металлических или пластиковых штуцеров, на которые надеваются шланги, затягиваемые хомутом.

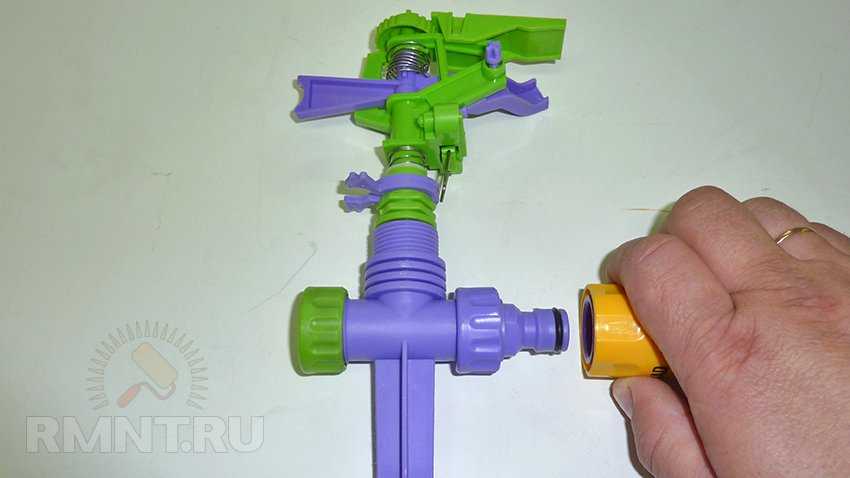

В последнее время набирают популярность так называемые быстросъемные соединители. Они хороши тем, что универсальны. Рассекатели, соединительные муфты, разветвители, поливальные установки, все они имеют подключение к шлангам посредством быстросъемников.

Принцип действия довольно прост. На конец шланга устанавливается муфта с цангой для шланга на одном конце и быстросъемным механизмом на другом. Теперь любое устройство, имеющее в качестве подключения быстросъемный штуцер, легко подключится простым защелкиванием. Аналогично можно соединить два шланга соединительным штуцером.

Закончив монтаж летнего водопровода, вы еще на один шаг приблизитесь к оборудованию дачи автоматической оросительной системой. Осталось сделать последнее — для каждой грядки организовать индивидуальный полив. Это будет темой третьей, заключительной статьи нашего цикла.

Евгений Дубинин, рмнт.ру

Подъем воды

Каков следующий шаг по обустройству водопровода на даче? Определившись с точкой водозабора, понадобится поднять жидкость на поверхность. Для более мелких шахтных колодцев, как правило, используются поверхностные насосы. Применять их можно в том случае, когда от источника воды до дачного домика расстояние составляет не более 50 м.

Подъем жидкости с глубоких колодцев или фильтровой скважины осуществляется с помощью эжекторных поверхностных насосов. Ну а если на участке точка водозабора артезианского типа? В таком случае используется специальный погружной насос, который способен поднять жидкость с глубины 100 м.

Если при обустройстве водопровода на даче цена для хозяев особого значения не имеет, то они могут приобрести систему автономного водоснабжения (САВ). В таком случае подъем жидкости на поверхность будет автоматизирован. Минимальная стоимость такой конструкции составит 20 тыс. руб.

Зима, холода

  1. Что делать, если водоснабжение дачи замерзло?

Если замерз внутренний водопровод — открыть до отказа все краны (это уменьшит вероятность разрыва труб при разморозке) и протопить дом. Проложенный в грунте ввод водоснабжения проще всего разморозить саморегулирующимся греющим кабелем, постепенно подавая его в трубу с любого из концов ввода.

Греющий кабель подается в трубу по мере размораживания ледяной пробки

  1. Как предупредить замерзание воды в трубах?

Вот комплекс мер, способных предотвратить образование ледяных пробок. К слову, часть этих мер описана в своде правил СП 30.13330.2016:

Сброс воды в холодное время года на время отъезда;

Утепление проложенного по чердаку розлива

В помещениях, температура в которых может опускаться ниже +2 градусов — кабельный обогрев водопровода.

Внутренний кабельный обогрев водопровода

Материал для труб

При монтаже стационарного водопровода можно применять трубы низкого давления из разнообразных материалов. Самыми простыми в монтаже являются полипропилен или полиэтилен.

В последнее время популярность приобрели трубы из металлопластика. Они легко гнутся под любым углом, что позволяет создать водопровод даже самых сложных конфигураций. Однако переходники на них стоят дороже, нежели на трубы из полимерных материалов.

Отличия полипропиленовых труб от металлопластиковых

Главное отличие полипропиленовых труб заключается в способе соединения их между собой, то есть в спаивании частей сварочным аппаратом. Надежность такой сцепки более высокая, а весь процесс занимает 1 минуту.


Металлопластиковая труба

Металлопластиковые трубы в отличие от первого вида соединяются при помощи специальных фитингов, устанавливаемых с использованием инструментов. Такая система уже не будет иметь монолитного соединения, как в предыдущем случае. Из-за этого существует вероятность протечки.

Кроме этого, металлопластиковые трубы имеют возможность сгибания, тогда как у полипропиленовых труб для этой функции используют уголки и тройники.

Другим отличием данных видов является их допустимый температурный режим. Полипропилен обладает рабочей температурой в +75 градусов. При использовании таких труб в условиях давления, составляющего 7-8 атм., их период эксплуатации составит примерно 25 лет. Однако предельная температура, при которой могут эксплуатироваться такие трубы, составляет +95 градусов, но, соответственно, и срок службы при этом будет меньше.

Приборы и устройства, применяемые в системах летнего водоснабжения

Чтобы сделать систему водоснабжения более практичной, применяют такие приспособления:

  1. Штуцер для быстрого присоединения шланга к крану. С одной стороны имеет пружинный захват, с другой – «ерш», который вставляется в шланг.
  2. Гофрированные шланги, которые в сложенном состоянии занимают очень мало места.
  3. Шланги и специальные комплектующие для капельного полива.
  4. Распылители и поливочные пистолеты со специальными муфтами (аквастоп), которые автоматически перекрывают воду при замене поливочного устройства (кран при этом закрывать не нужно).
  5. Дождевальные и поливочные головки.
  6. Приборы для организации автоматического полива – таймер или датчики влажности грунта.

Если централизованного водопровода рядом с участком нет, и в качестве источника воды предполагается использовать колодец или скважину, понадобится насос.

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

  • внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
  • снаружи – монтаж нескольких гидрантов для удобства полива;
  • отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Вариант №1. Капельная лента

Сначала рассмотрим вариант с лентой. Толщина ее стенок и шаг расположения отверстий выбирается в зависимости от того, какую сельскохозяйственную культуру планируется снабжать влагой.

Подключенные через старт-коннекторы капельные ленты

Таблица №3. Шаг расположения отверстий на капельной ленте в зависимости от выращиваемых культур.

Шаг, сантиметры Для каких с/х культур подходит
10 Морковь, лук, чеснок
20 Огурцы, клубника и земляника
30 Огурцы, помидоры, картошка, баклажаны
40 Бахчевые

Капельная лента и фитинги с кранами

Последовательность действий выглядит следующим образом.

Схема сборки капельного полива своими руками, фото

Шаг 1. К тройникам перпендикулярно основной магистрали установите старт-коннекторы с кранами.

Установка крана и капельной ленты

Шаг 2. Капельную ленту разделите на части, по длине равные протяженности грядок (с небольшим запасом).

Шаг 3. Один конец капельной ленты зафиксируйте в старт-коннекторе.

Шаг 4. Второй конец капельной ленты закройте заглушкой или сверните и перевяжите изоляционной лентой.

Подключение тройника для отвода с капельной лентой

Капельная лента не лучшим образом подходит для тех участков, где во множестве встречаются птицы и грызуны, которые могут легко повредить ее тонкие стенки.

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Вариант №2. Трубка с капельницами

Во втором случае вам понадобятся полипропиленовые трубы малого диаметра (к примеру, 16 см для небольших грядок), регулируемая капельница с отводами, гибкие трубки сечением 3-5 мм и стойки турбулентные. На одном отводе может быть 1, 2 или 4 выхода, соответственно, одна капельница может снабжать влагой 1, 2 или 4 куста.

Комплектующие

Шаг 1. С помощью пайки или холодной сварки к тройникам перпендикулярно магистрали присоедините трубы-отводы.

Шаг 2. С определенным шагом в трубе-отводе просверлите отверстия. Диаметр отверстий должен соответствовать диаметру уплотнителя капельницы.

Сверление отверстий

Шаг 3. Вставьте в отверстие уплотнитель капельницы, потом саму капельницу. Далее смонтируйте ответвление, к нему подсоедините соответствующее число гибких трубок с турбулентными стойками на конце. Затем вставьте их в землю рядом с растениями.

Подключение капельниц с турбулентными стойками

Шаг 4. Установите на конце отводной трубы заглушку.

Шаг 5. Повторите два предыдущих этапа со всеми отверстиями на отводных трубах.

Заключительные этапы монтажа системы капельного полива – подключение бака к водопроводу, наполнение его жидкостью и своеобразный стресс-тест, в ходе которого нужно удостовериться в том, что все элементы системы работают должным образом.

Капельный полив в действии

Для большего понимания устройства капельного полива рекомендуем ознакомиться со следующим видео.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Выбор труб

Как монтируется по стационарной схеме летний водопровод? Такую систему прокладывают в земле, выводя на поверхность лишь водоразборные краны. Монтируют водопровод на даче своими руками из труб полиэтиленовых (ПНД) или полипропиленовых (ПП). Первый из этих материалов будет стоить дешевле. Однако, судя по отзывам дачников, сэкономить деньги в этом случае вряд ли удастся. Дело в том, что к таким трубам придется покупать дорогие комплектующие детали.

Стоимость полипропиленового материала выше, чем полиэтиленового. Однако в этом случае сопутствующие материалы будут гораздо дешевле. Но стоит иметь в виду, что, для того чтобы смонтировать трубы ПП, хозяину придется заранее позаботиться о специальном паяльнике.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому, нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Как провести воду в дом, читайте тут, а как должна быть сделана разводка водопровода на дачном участке своими руками поговорим дальше. Удобнее всего нарисовать план в масштабе. Если грядки у вас уже есть, вы легко определите, куда нужно доставить воду. Точек водоразбора лучше делать несколько: длинные шланги неудобно и тяжело таскать, а имея возможность подключить несколько одновременно, с поливом справитесь быстрее.


Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.


Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.


Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.


Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Об организации автополива прочесть можно тут.

Порядок проведения работ

Перед проведением монтажа проверяют длину предполагаемого к прокладке водопровода из труб ПНД непосредственно на местности. Для этого необходимо перенести схему на грунт, путём разметки с расстановкой контрольных колышков и протяжки шнура, повторяющего контур будущего трубопровода.

Только после этого начинаются земляные работы. Повторно промеряют протяжённость и начинают делать покупки по проведённым измерениям и расчётам.

Алгоритм выполнения работ предельно простой:

  • Траншеи копают под уклоном в месте подсоединения, угол не должен быть большим для дальнейшего его выхода в горизонтальную плоскость.
  • Дно траншеи необходимо оборудовать песчаной подушкой с дополнительной гидроизоляцией. Это делается для сглаживания неровностей, которые неизбежно появятся.
  • Нарезка труб ПНД производится непосредственно при укладке в траншею. Стыковка к точке водозабора в первую очередь, затем происходит прокладка по участку. Производим утепление труб выбранным заранее материалом. После окончания работ подсоединяют насосную станцию.

Компрессионные соединители устанавливают в следующей последовательности:

  • Муфты разбирают, вынимают зажимную часть и прокладку.
  • Прокладку и зажим устанавливают в обратном порядке на выступы.
  • Узлы состыковывают, фитинг навинчивают вручную, без особых усилий.

Если соединение элементов производят методом пайки, то необходимо соблюдать правила:

  • Стыки зачищают, обезжиривают, просушивают.
  • Работы разрешается проводить при t, больше +5С.
  • На трубах диаметром от 50 мм нужно снимать фаску.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
