Принцип работы кнс

Общие сведения

В данном случае речь идет об отводе загрязненных сточных вод. Данный вопрос всегда должен решаться еще на стадии проектирования любого дома. Вам повезет, если недалеко будет проходить коллектор центральной канализации или если у вас есть возможность установить септик.

В противном случае вам понадобится канализационная насосная станция (КНС), которая даст возможность перекачивать грязную воду до очистных сооружений, расположенных поблизости, или в магистральную дренажную систему.

Ниже в статье мы расскажем:

  • об ее устройстве;
  • о принципе работы оборудования;
  • о разновидностях КНС.

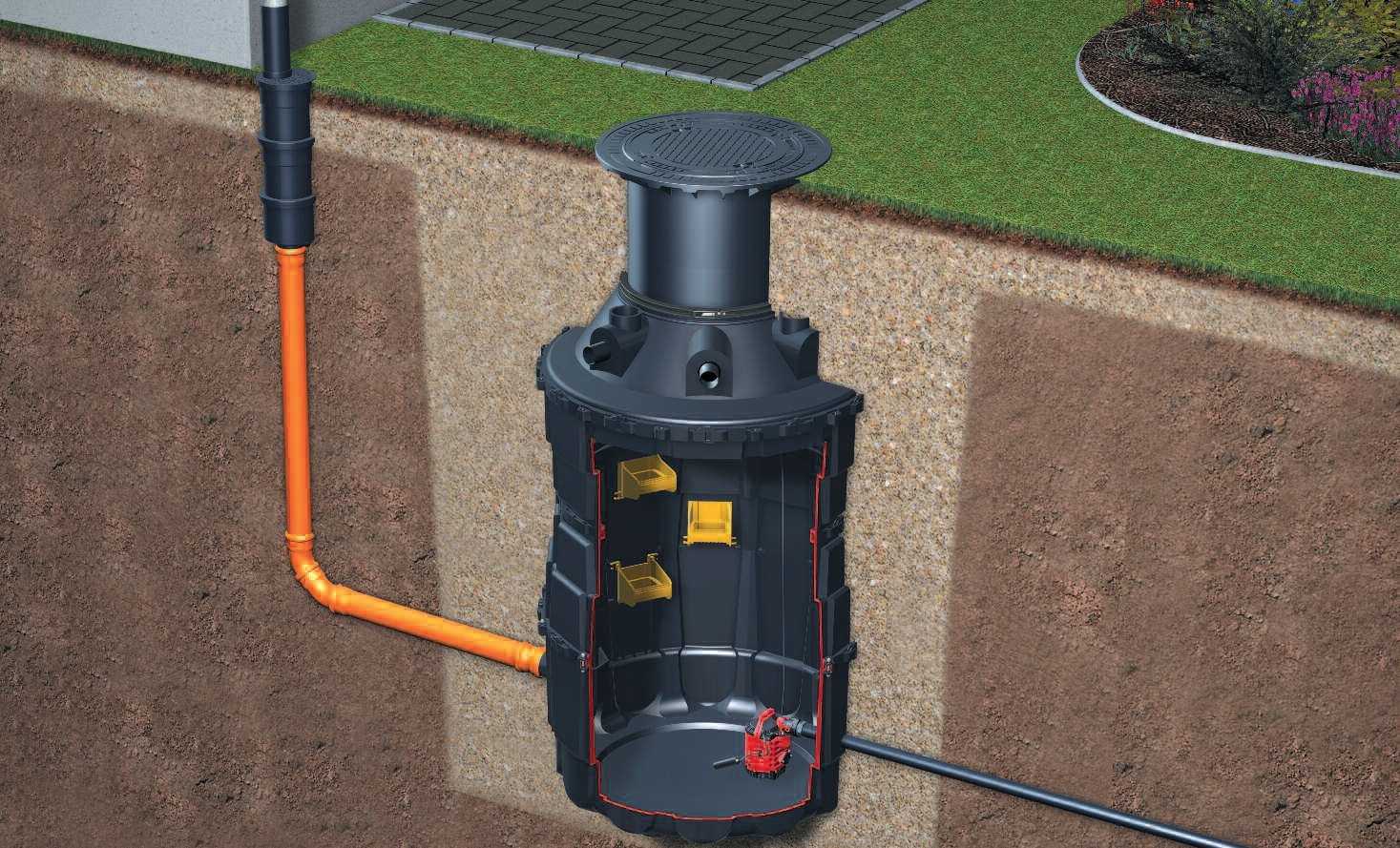

Устройство

Станция по своей сути – герметичная сливная яма, которая оборудована одним или несколькими насосами. С их помощью и происходит транспортирование сточных вод в нужное направление. Давайте выделим основные элементы оборудования:

Накопительный бак
  1. Емкость, где скапливаются все отходы нашей жизнедеятельности.
  2. Изготавливается из пластика, бетона или металла. От этого зависит цена всей системы.
Фекальный насос Производят монтаж двух агрегатов:
  • рабочего;
  • резервного.

Их задача – поднимать сточные воды на нужный уровень, а не создавать давление в системе. После этого они идут дальше самотеком.

Система трубопроводов
  1. Предназначена для объединения насосов в единую систему и отправки сточных вод в центральный коллектор или к очистным сооружениям.
  2. Оборудована специальными задвижками, управляющими работой насосного оборудования.
Поплавочные выключатели Инструкция рекомендует устанавливать три или четыре поплавка, чтобы организовать полный контроль над системой в случае выхода из строя какого-нибудь. Они предназначены для автоматического включения и выключения насоса в системе.Их работа организована следующим образом:
  • при повышении уровня сточных вод в КНС до опасного уровня, поплавок, поднимаясь вверх, отпускает натяжение троса, из-за чего включается насос и начинает перекачку скопившейся в баке жидкости;
  • если уровень падает до определенной отметки, трос натягивается и насос отключается.

Если же главный насос не включился, 3-й и 4-и поплавки запускают в работу резервный агрегат.

Перед вами схема или чертежи канализационных насосных станций стандартного типа

Также такие бытовые КНС оборудованы:

  • лестницей для облегчения их обслуживания;
  • крышкой с ревизионными и смотровыми отверстиями;
  • электрощитовой, предназначенной контролировать подачу электрической энергии к станции.

Дополнительные рекомендации:

Уделите особое внимание насосам для КНС. Обычно они погружного типа и устанавливаются на цепях ли вертикальных направляющих

Это дает возможность быстро и легко производить замену агрегатов в случае поломки.

Вентиляция – также является важной составляющей системы. Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

Ее монтируют на крышке, и она состоит из двух выходящих из нее патрубков:

  • один – для притока свежего воздуха в станцию;
  • второй – для удаления загрязненного.

В дорогих КНС последний оснащают системой фильтрации.

Насосная станция с измельчителем

Виды КНС

Сегодня производители предлагают два основных вида такого оборудования – для бытовых и промышленных нужд. Ко вторым относят огромные станции, которые предназначены для сбора сточных вод с большого количества жилых домов. В данной статье мы их не рассматриваем, а больше времени посвятим мини-канализационным насосным станция.

Наружные канализационные насосные станции для частного дома средней мощности

Они также могут быть двух видов, для работы:

  • с одним сантехническим прибором (к примеру, унитазом);
  • с несколькими санузлами.

Мини-КНС для санузла

Где лучше устанавливать

Если план дома предусматривает размещение санузлов ниже уровня первого этажа и там невозможно осуществлять самотек сточных вод, вам нужно установить мини-КНС прямо внутри санузла. Обычно – между выводом унитаза и канализацией. Такой тип оборудования является также и измельчителем бытовых отходов, а для ее подключения не нужны канализационные трубы большого диаметра. Устройства имеют выходное отверстие до Ø40 мм или, что чаще всего Ø32 мм.

Небольшие канализационные насосные станции для дачи

Когда же от дома до канализационного коллектора достаточно большое расстояние, вам потребуется типовой проект канализационной насосной станции, для ее установки за пределами дома. Она будет представлять собой полноценную КНС, но только в миниатюре.

Особое внимание при ее выборе следует обратить на емкость накопительного бака, которая должна соответствовать расходу воды за 24 часа деленному на 4. Так вы можете экономнее расходовать энергию для работы оборудования

Как происходит процесс установки канализационной насосной станции

При монтаже стоит учитывать:

  1. Станция должна быть удалена от жилого дома не менее, чем на 20 метров.
  2. Станция размещается на бетонный фундамент.
  3. Для уплотнения установки используйте грунт с частицами от 3 миллиметров. Трамбуйте слои каждые полметра.

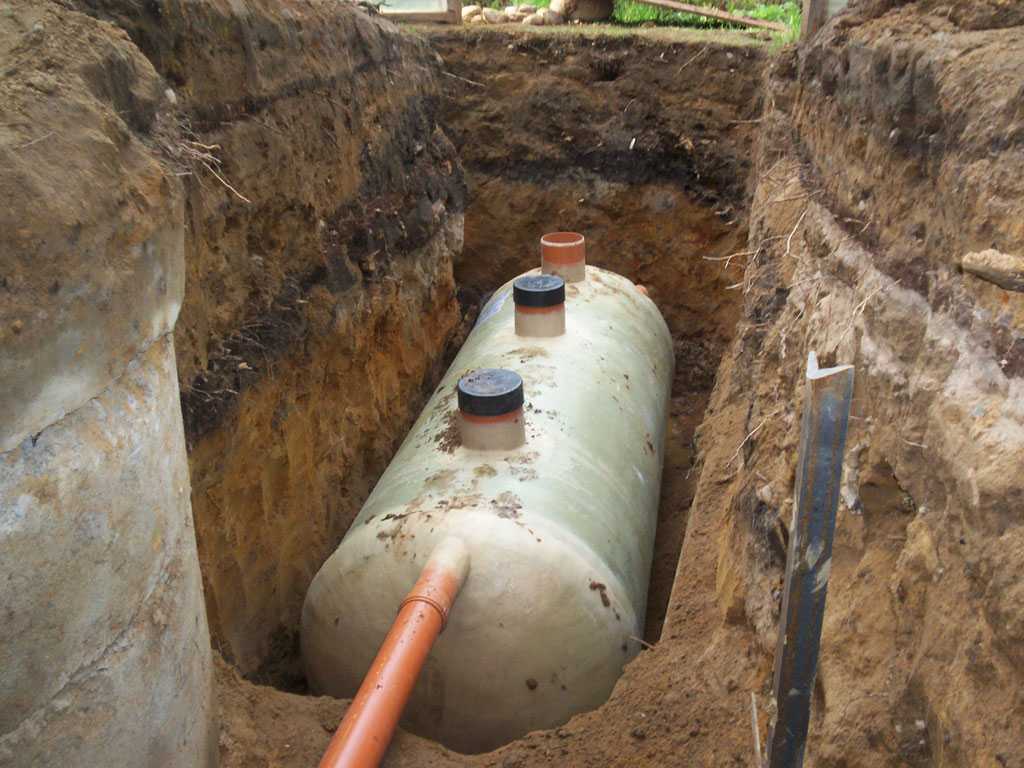

Готовим котлован для накопительного бака. При размещении бака нужно учитывать, что он должен быть выше земли минимум на 100 сантиметров. В котловане также необходимо сделать песчаную подушку около 1.5 метров. Погружаем накопительный бак и подключаем комуникации. Засыпаем грунт трамбуя его.

Следующий этап — установка поплавков на определённый уровень. Первый поплавок крепится на высоте до 30 см. Остальные поплавки крепятся с шагом 1.5 метров.

Любая канализационная насосная система предназначена для работы на длительный период. Для того чтобы станция работала без перебоев и не было непредвиденных поломок нужна своевременная проверка. При работе станции происходит износ оборудования, воздействие агрессивной среды перекачиваемых стоков.

Учитывая нагрузки, которым подвергается станция необходимо периодически проводить обслуживание КНС. Старайтесь каждый месяц проверять работу установки, проводить очистку. Кроме этого, нужно проводить плановую проверку оборудования.

Этим занимаются службы, которые обслуживают канализационный насосные станции. Перед тем как делать демонтаж оборудования, его нужно обесточить и дождаться, чтобы детали остыли. При работе нужно помнить про технику безопасности и следовать рекомендациям.

Проверка станции включает следующие этапы:

  1. Внешний осмотр оборудования и проверка насосов.
  2. Очистка насосов. Для чистки насосного оборудования используйте проточную воду и щетки. Не используйте агрессивные моющие средства. Следите за тем, чтобы вода не попала на рабочий блок управления.
  3. Разборка насосных систем, для более тщательного осмотра и обратный монтаж.
  4. Обязательная проверка улавливателя крупного мусора.
  5. Контроль работы системы.
  6. Смазка оборудования, замена непригодных для работы деталей, если есть необходимость, затягивание крепежных систем.

Любое плановое обслуживание – это профилактические работы для исключения поломок в будущем. Пренебрегая техническим обслуживанием станции, вы рискуете получить преждевременную поломку оборудования.

Как работает станция

Функционирование КНС начинается с того момента, когда в нижний отсек заполняется стоками выше заданного уровня. В этом случае происходит запуск станции. При этом включаются насосы, которые перекачивают отходы в распределительную емкость, далее они поступают в трубопровод и в канализацию – в этом и состоит принцип работы любой КНС.

Смотрим видео, принцип работы:

Если в доме проживает два или три человека и количество отходов небольшое, то достаточно одного насоса. При увеличении объема может быть подключен второй агрегат. В этом случае станция переходит в режим наибольшей нагрузки, что должно быть учтено при проектировании системы отчистки. Возможность использовать один или сразу два насоса дает возможность экономить энергию, продлевая рабочий ресурс станции.

Если КНС не в состоянии справится с объемом вод, то на пульт оператора поступает сигнал, требующий принятия определенного решения по обслуживанию КНС.

Как рассчитать приемный объем

Проектирование КНС с погружными насосами предполагает проведение ряда вычислений и подбор оборудования. Необходимо выполнить расчет приемного объема, чтобы обеспечить правильную работу насоса. Для этого пользуются формулами завода-изготовителя. Конечно, лучше если эту работу будут выполнять профессионалы. Ведь типовой проект канализационной насосной станции требует проведения сложных вычислений, таких как:

  1. Расход воды
  2. Построение графика поступления в течение суток
  3. Зная допустимое количество используемой жидкости, получают объем стоков
  4. Находят минимальный и средний притоки
  5. Определяют напор

И только выполнив расчет КНС, можно приступать к выбору модели насоса, учитывая наивысший объем поступления и значение напора.

Далее строится график работы насоса и трубопровода для определения максимальной точки напора и проводится анализ работы оборудования в аварийных ситуациях.

Последним этапом подготовки типового проекта КНС является нахождение объема емкости. Для этого строят график, на котором отображаются поступление и отвод вод одним насосом, причем по времени, проходящему между наибольшей и наименьшей величиной притока.

Установка, пуск и наладка – как это происходит

Монтаж КНС нельзя назвать простым, ведь станции – это достаточно сложное оборудование, поэтому эти работы лучше доверить сотрудникам специализированных предприятий.

Монтаж КНС должен осуществляться в котлован, размеры которого соответствуют указанным в прилагаемой инструкции. При этом его дно усиливается при помощи железобетонных плит или заливается раствором бетона. К этому основанию монтаж КНС выполняют анкерными болтами.

Следующий этап – это подсоединение трубопроводов: подводящего и отводящего. И завершают монтажные работы подводкой силового кабеля, согласно документации по проектированию КНС.

Установка насосов выполняется согласно прилагаемой инструкции и по ее завершению осуществляют пусконаладочные работы. Они заключаются в установке и настройке датчиков, выполняемых также при обслуживании КНС. Причем нижний должен располагаться на расстоянии 500 мм от дна, а третий и четвертый таким образом, чтобы включались в работу при достижении стоками среза лотка в подводящем трубопроводе, что должно быть учтено при проектировании КНС.

Смотрим видео, установка и монтаж:

Кроме того, в процессе наладки регулируют время работы второго насоса, оно не может превышать 10 мин. Работы по наладке выполняют вдвоем – один наладчик контролирует показания датчиков на пульте, а второй занимается их настройкой.

Выполнив регулировку, производительность насосов проверяют опытным путем. Для этого производят откачку воды из резервуара.

Обслуживание КНС

Многих интересует вопрос можно ли самому проводить профилактические работы на канализационных станциях? Специалисты не рекомендуют выполнять обслуживание КНС самостоятельно. Так как работа станции полностью автоматизирована, то ее обслуживание заключается в проведении плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в процессе обслуживания во избежание поломок. Они же выполняют и текущий ремонт КНС.

Канализационный кухонный насос: тонкости монтажа

В каких случаях необходим насос

В квартире дренажная система устроена таким образом, что сточные воды самотеком стекают в канализацию. На кухне со стоком часто возникают проблемы. Это связано с высокой концентрацией жира и остатков пищи в жидкости. Проблемы возникают и тогда, когда приходится перепланировать кухню. Не всегда возможно расположить раковину, посудомоечную и стиральную машины на достаточном расстоянии от стока.

Использование дренажного насоса помогает решить следующие проблемы на кухне:

  1. Переместить раковину в любое место квартиры, организовать временную кухню, подключить к сливу несколько приборов одновременно.
  2. Разместить приборы, требующие дренажной системы, ниже уровня обычного стока в квартире (например, в подвале).
  3. Устранить проблему засорения стоков. Некоторые модели способны измельчать органический мусор, попадающий в слив раковины.

Устройство и принцип работы

Сливной насос представляет собой пластиковый бак, по внешнему виду похожий на бачок унитаза. В корпусе имеются резьбовые отверстия для подключения труб от приборов. Двигатель, измельчители и устройство автоматического запуска встроены в корпус.

Для предотвращения неприятных запахов корпус канализационного насоса герметично закрыт, имеет фильтр с активированным углем и воздушный обратный клапан.

Принципы работы канализационного насоса следующие:

  • вода из раковины или других приборов поступает в резервуар насоса;
  • когда бак заполняется, автоматическое устройство (поплавковый выключатель) запускает двигатель и ножи измельчителя (если они есть);
  • мотор проталкивает воду с измельченными остатками через фильтр и под высоким давлением подает ее в слив;
  • после опорожнения резервуара насос готов к откачиванию воду.

Конструктивные особенности и возможности

Для обеспечения надежной системы дренажа, частью которой является санитарный насос, сливной патрубок оснащается обратным клапаном. Это предотвращает возвращение потока отработанных жидких стоков обратно.

Устройство оснащается поплавковой системой управления насосом, который запускается, когда уровень сточных вод достигают заданного уровня. Кроме того, перекачиваемые сточные воды могут быть измельчены.

Периодичность срабатывания насоса позволяет избежать работы «в холостую» и снизить потребление энергии.

Приобретение санитарных насосов с допустимой температурой сточных вод до 90°C будет выгодно для столовых, предприятий общественного питания и пабов.

Монтаж – практические советы

Установку и подключение насоса для санитарной канализации на кухне в квартире стоит доверить профессионалу. Но при наличии базовых знаний о сантехнике и некоторых хитростей, такую работу можно выполнить и самостоятельно.

  1. Напорный насос устанавливается в любом удобном месте (шкафы под раковиной, ниши, открытые пространства). Вода течет самотеком от прибора к насосу, поэтому отводные трубы должны располагаться вертикально или под наклоном.
  2. Не допускается подключение нескольких насосов в общую сеть. Каждый из них должен иметь собственный выход в канализацию.
  3. Длинные участки нагнетательной трубы, расположенные ниже уровня насоса, должны быть оснащены вентиляционным клапаном для завоздушивания труб.
  4. Питание к насосу должно быть подключено отдельным кабелем. Если модель канализационного насоса оснащена собственными шнуром и вилкой, необходимо также установить розетку от УЗО.

Порядок подключения насоса к раковине

  1. Отсоедините сливную трубу от раковины.
  2. Прикрепите монтажный кронштейн из комплекта насоса к раковине с помощью резиновой прокладки.
  3. Подсоедините слив из раковины к корпусу насоса с помощью полипропиленовых труб.
  4. Подключите корпус насоса к центральной канализации с помощью пластиковых труб.
  5. Подключите насос к источнику питания.

Канализационный насос на кухне в квартире является необходимостью для ряда случаев. Правильно подобранный насос способен удовлетворить все предъявляемые к нему требования и может значительно расширить возможности при планировке интерьера.

Особенности установки канализационной станции

Установка насосной станции — задача трудоемкая и довольно сложная. Емкость КНС следует установить на правильной глубине. Затем грунт засыпают вокруг емкости и трамбуют таким образом, чтобы его плотность была максимально приближена к естественной плотности окружающего грунта.

На схеме представлены два варианта установки больших канализационных насосных станций. В любом случае устройство следует защитить от непогоды и влияния других внешних факторов (+)

В целом, монтаж большой канализационной насосной станции можно представить в виде следующих шагов:

  1. Выкапывание котлована.
  2. Укладка песчаной подушки.
  3. Трамбовка грунта.
  4. Установка емкости-накопителя в котловане.
  5. Присоединение всех необходимых для работы КНС трубопроводов.
  6. Установка канализационного насоса.
  7. Настройка работы поплавковых датчиков.
  8. Подведение электрокабелей, обустройство заземления.
  9. Засыпка и трамбовка грунта.
  10. Установка защитного укрытия.

Глубина котлована должна быть примерно на полметра больше, чем высота емкости-накопителя вместе с крышкой. Дело в том, что крышка КНС должна выступать над поверхностью примерно на один метр, но на дно котлована следует уложить песчаную подушку толщиной в полтора метра. При определении глубины котлована следует учитывать эти параметры.

Большие канализационные насосные станции устанавливают в подземном котловане таким образом, чтобы крышка устройства выступала над поверхностью земли примерно на один метр (+)

Ширина котлована для КНС должна быть такой, чтобы там не только свободно поместился резервуар, но и оставалось место для проведения необходимых монтажных работ. Разумеется, выкапывать слишком просторный котлован не имеет смысла, это просто ненужная работа. Котлован обычно засыпают слоями песка и каждый слой уплотняют таким образом, чтобы его плотность соответствовала плотности окружающего грунта не менее, чем на 90%.

По окончании монтажа КНС ее засыпают песком, который следует послойно утрамбовать, создавая плотность, близкую к состоянию окружающего грунта

Поплавковые датчики, как уже упоминалось ранее, устанавливают на четырех уровнях:

  • нормальная степень наполнения — 0,15-0,3 м от дна емкости;
  • уровень выключения насосного оборудования — 1,65-1,80 м;
  • уровень, при достижении которого канализационный насос включается — примерно 3,0-3,5 м;
  • уровень переполнения емкости — 4,5-5,0 м.

После того, как все элементы установлены, необходимо провести проверку работы системы.

Для этого понадобится некоторый объем обычной чистой воды. Жидкость можно взять из водопровода или источника автономного водоснабжения. Если же по каким-то причинам такой возможности нет, воду просто привозят в цистерне.

При установке канализационной насосной станции следует вырыть достаточно глубокий и просторный котлован, на дно котлована сначала кладут песчаную подушку

Для проверки воду подают в емкость-накопитель до тех пор, пока она не наполнится, затем воду сливают в канализацию. При этом наблюдают за работой поплавковых датчиков и функционированием насосного оборудования, которое должно включаться и выключаться в автоматическом режиме. Одновременно проверяют все соединения на герметичность. При выявлении течи следует провести повторную герметизацию соединений.

Если нет достаточного опыта проведения электромонтажных работ, следует поручить их выполнение специалисту. В обязательном порядке КНС следует заземлить

Особенности монтажа насосной станции

Работа системы происходит посредством насоса, который срабатывает в момент наполнения резервуара. Технология устройства достаточно просто и исключает возникновение поломок в течение длительного промежутка времени. Сейчас хозяева домов очень часто отдают предпочтение мобильным насосным станциям, которые можно без труда транспортировать. Также следует знать, что насосы для откачки сточных вод являются мощными устройствами и могут потреблять большое количество электроэнергии.

Резервуар, который также является важным элементом системы, можно не закапывать глубоко в почву. Но лучше всего оставить горловину бака на уровне человеческого роста. Тогда можно будет удобно проводить техническое обслуживание и контролировать работу станции.

Трубопровод, который прокладывают к септику или станции биологической очистки, не обязательно проводить под наклоном. Насосы выполняют функцию по транспортировке стоков. Если установлена самотечная система, то в монтаже насосной станции нет необходимости.

Монтаж КНС не занимает много времени, если перед этим правильно подготовить площадку и в наличие имеется всё необходимое оборудование. Для резервуара необходимо залить качественный фундамент и дать ему время настояться. После того, как конструкция достаточно схватиться, в фундаменте следует просверлить отверстия, к которым впоследствии будут зафиксированы крепления ёмкости. Далее устанавливается насосная станция и специальными анкерами крепится к бетону. Если почва не стабильна, а под резервуаром имеются грунтовые воды, то станцию необходимо соединить с фундаментом посредством бетона.

Типичные монтажные ошибки

Из-за неправильной установки резервуара, его наклона или неправильной засыпки может произойти повреждение стен резервуара, патрубков или подходящих труб. Такие проблемы грозят ручной раскопкой емкости и немалыми финансовыми затратами.

Поэтому следует разобрать типичные ошибки заранее, чтобы не повторить их при монтаже собственной КНС.

  1. Неправильна засыпка грунта. Вероятные ошибки: заполнение мерзлым грунтом или крупными камнями, отсутствие послойной утрамбовки. Следствием может быть просадка земли с повреждением или сдвигом внутреннего трубопровода.
  2. Различный тип засыпки с разных сторон. Если с одной стороны высыпали в яму машину песка, а с другой – землю, то со временем может произойти перекос емкости с повреждением внешних труб или самого резервуара.
  3. Неверная оценка количества грунтовых вод, из-за чего происходит сильное проседание всей КНС с разрывом труб и повреждением резервуара.
  4. Использование клиньев для выравнивания фундаментных плит. Следствием может быть постепенное смещение резервуара в сторону с разрывом труб.

Оценить правильность установки КНС могут лишь люди, имеющие геодезическое образование и опыт монтажа подобных конструкций. Поэтому доверять установку этого дорогостоящего оборудования неспециализированным организациям не стоит.

Как работает станция

Работа канализационной насосной станции начинается, когда нижняя камера заполняется сточными водами выше заданного уровня. В этом случае станция активируется. Затем включаются насосы, которые перекачивают сточные воды в распределительный резервуар, после чего они попадают в трубопровод и в канализацию — таков принцип работы любой канализационной насосной станции.

Если в доме живут два-три человека, а количество отходов невелико, достаточно одного насоса. Если объем стоков увеличивается, можно подключить второе устройство. В этом случае станция переходит в режим максимальной нагрузки, что необходимо учитывать при проектировании системы очистки. Возможность использования одного или двух насосов одновременно дает возможность экономить электроэнергию, продлевая срок службы установки.

Если канализационная насосная станция не справляется с количеством воды, на операторский пульт поступает сигнал, который требует принятия решения по обслуживанию канализационной насосной станции.

Как рассчитать приемный объем

Проектирование канализационных насосных станций с погружными насосами требует проведения ряда расчетов и подбора оборудования. Для того чтобы обеспечить правильную работу насоса, необходимо произвести расчеты принимаемого объема. Для этого используются формулы производителя. Конечно, лучше, если эту работу выполнят профессионалы. Ведь типичный проект канализационной насосной станции требует сложных расчетов, таких как:

  1. Расход воды.
  2. Определение суточного графика поступления стока.
  3. Зная допустимое количество используемой жидкости, определите объем стоков, подлежащих сбросу.
  4. Определите минимальное и среднее значение.
  5. Определите напор.

И только после расчета насосной станции можно приступать к выбору модели насоса, учитывая наибольшее значение расхода и напора.

Далее составляется схема насоса и трубопровода для определения точки максимального напора, а также выполняется анализ работы агрегата в аварийных ситуациях.

Последним шагом в подготовке типового проекта КНС является определение объема резервуара. Для этого строится график, который отображает приток и отток воды одним насосом вместе со временем, прошедшим между наибольшим и наименьшим значениями притока.

Установка, пуск и наладка – как это происходит

Монтаж насосных станций нельзя назвать простым, ведь станции представляют собой довольно сложное оборудование, поэтому лучше доверить эту работу сотрудникам специализированных компаний.

Установка насосной станции должна производиться в котлован, размеры которого соответствуют указанным в сопроводительной инструкции. Дно котлована укрепляется железобетонными плитами или заливается бетонным раствором. Насосная станция крепится к этому основанию с помощью анкерных болтов.

Следующий этап — подключение трубопроводов: подающего и обратного. Монтажные работы завершаются подключением силовых кабелей в соответствии с проектной документацией насосной станции.

Установка насосов производится в соответствии с прилагаемым руководством, а после ее завершения проводятся пуско-наладочные работы. Они заключаются в установке и настройке датчиков, которые также выполняются при техническом обслуживании насосной станции. Нижний должен быть расположен на расстоянии 500 мм от дна, а третий и четвертый должны быть установлены таким образом, чтобы они срабатывали, когда сточные воды достигают дна входной трубы. Это необходимо учитывать при проектировании насосной станции.

Смотрите видео, установка и сборка:

https://www.youtube.com/watch

Кроме того, в процессе регулировки необходимо установить время работы второго насоса, оно не должно превышать 10 минут. Регулировочные работы выполняются двумя людьми — один из регулировщиков контролирует показания датчиков на панели, а другой их настраивает.

После регулировки производительность насоса проверяется экспериментально. Для этого из резервуара откачивается вода.

Обслуживание КНС

Многие задаются вопросом, можно ли проводить профилактические работы на канализационных станциях самостоятельно? Специалисты не рекомендуют проводить обслуживание канализационных насосных станций самостоятельно. Поскольку работа станции полностью автоматизирована, ее обслуживание состоит из плановых профилактических осмотров и регламентных работ, которые должны выполняться профессионалами в области технического обслуживания.

Инструкция по монтажу КНС

Монтаж бытовых КНС проводится исключительно квалифицированными работниками, ввиду высоких требований к точности работ и соблюдению последовательности действий. Нарушение правил может привести к повреждению резервуара или подходящих к нему труб. Далее будет рассмотрена пошаговая инструкция по установке КНС для людей, желающих сделать это самостоятельно.

Первым шагом проводится выбор места установки КНС. СНиПы требуют вкапывать резервуар минимум в 20 метрах от стен жилого здания. Если позволяют геодезические уровни, то желательно выбирать участок повыше, чтобы под станцией не скапливалось много грунтовых вод.

КНС не следует устанавливать на фасадной стороне дома, около детских игровых площадок и вблизи зон для пикника

Вторым делом выкапывается яма с учетом диаметра емкости и места для удобного проведения монтажных работ. Если грунт достается экскаватором, то нужно остановить работы на 20-30 см выше проектного уровня. Далее извлекать землю необходимо вручную лопатой, чтобы сохранить целостность грунта.

При выкапывании ямы для канализационной емкости не нужно делать ее огромной. Достаточно будет диаметра на 1,5-2 метра больше, чем размер самой емкости

Третьим шагом производится выбор типа фундамента для установки КНС и его монтаж. Для этого после выкапывания ямы выполняется оценка водности грунта. Если грунт сухой, то можно сделать опалубку и залить ее 30-сантиметровым слоем бетона. А если в яму постоянно просачиваются грунтовые воды, то для фундамента подойдет только готовая железобетонная плита толщиной не менее 30 см.

Бетонное основание должно быть строго горизонтальным, поэтому при укладке готовой бетонной плиты нужно заранее об этом позаботиться.

Емкости КНС имеют юбку или лапки для крепления к фундаменту. В качестве крепежа используются анкерные болты, хотя при заливке бетона на грунт можно встраивать в смесь и металлические стержни, на которые потом насаживать крепление емкости.

Не следует экономить на размерах анкерных болтов. Оптимальная их длина – 200 мм, а диаметр – 20 мм. А металлические стержни перед укладкой в жидкий бетон необходимо загнуть крючком или буквой Г

Четвертым шагом производится установка емкости КНС на фундамент, ее крепление и подключение к сливной трубе внутренней канализации дома. При вертикальном типе станции и большом количестве грунтовых вод требуется пригрузка емкости бетоном. Для этого вокруг резервуара заливается бетон на 20 см выше уровня первого ребра жесткости станции.

Следует учитывать, что после заливки бетоном сменить резервуар будет невозможно, поэтому необходимо просчитывать его объем с учетом расширения дома и увеличения количества его жильцов

Пятым делом производится засыпка станции мелким грунтом, максимальный размер зерна которого составляет 32 мм. Каждый слой земли должен быть не более 50 см. После засыпки очередного пояса, он заливается водой для усадки и утрамбовывается.

На этом внешний монтаж КНС заканчивается. После закрепления в грунте внутри станции устанавливаются насосы, датчики, обратные клапана и другое вспомогательное оборудование.

С целью безопасности люки канализационных резервуаров рекомендуется закрывать на замки, ведь во время игры дети могут спрятаться в них и потерять сознание

Не лишним будет проведение в дом системы аварийного оповещения о критическом уровне бытовых сточных вод в резервуаре, что предупредит о неисправностях в работе станции.

Как работает КНС

У КНС достаточно простой принцип работы.

  • Сточные воды из канализационной системы попадают в приемную часть установки, откуда насосом перекачиваются в напорный трубопровод.
  • По напорному трубопроводу сточные воды транспортируются в распределительную камеру, откуда затем перекачиваются в систему очистных сооружений или в центральную канализацию.


Схема очистки стоков частного дома с применением КНС

Для того чтобы сточные воды по трубопроводу не возвращались к насосу, КНС оснащаются обратным клапаном. В том случае, если объем сточных вод в канализационном трубопроводе повышается, на станции включается дополнительный насос. Если же основной и дополнительный насосы для КНС не справляются с перекачиванием объема сточных вод, то автоматически включается устройство, сигнализирующее о возникновении нештатной ситуации.

Принцип работы КНС промышленного назначения предусматривает автоматическое управление такими установками, что обеспечивают датчики поплавкового типа, установленные на разных уровнях приемного резервуара станции. КНС, оснащенная такими датчиками, работает по следующему принципу.

  • Когда уровень стоков, поступающих в резервуар, достигает уровня расположения самого нижнего датчика, насосное оборудование остается выключенным.
  • Когда резервуар наполняется сточными водами до уровня расположения второго датчика, автоматически включается насос и начинает перекачивать стоки.
  • Если резервуар наполняется стоками до уровня расположения третьего датчика, то включается резервный насос.
  • При наполнении резервуара до четвертого (самого верхнего) датчика срабатывает сигнал, свидетельствующий о том, что оба задействованных в КНС насоса не справляются с объемом сточных вод.


Схема автоматического управления работой КНС

После того как уровень откачиваемых из резервуара сточных вод падает до уровня расположения самого нижнего датчика, система автоматически отключает насосное оборудование. При следующем включении системы на откачивание сточных вод из резервуара срабатывает резервный насос, что позволяет эксплуатировать оба насосных устройства в щадящем режиме. Работу станции можно перевести и в режим ручного управления, что необходимо в тех случаях, когда осуществляется техническое обслуживание КНС или ее ремонт.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
