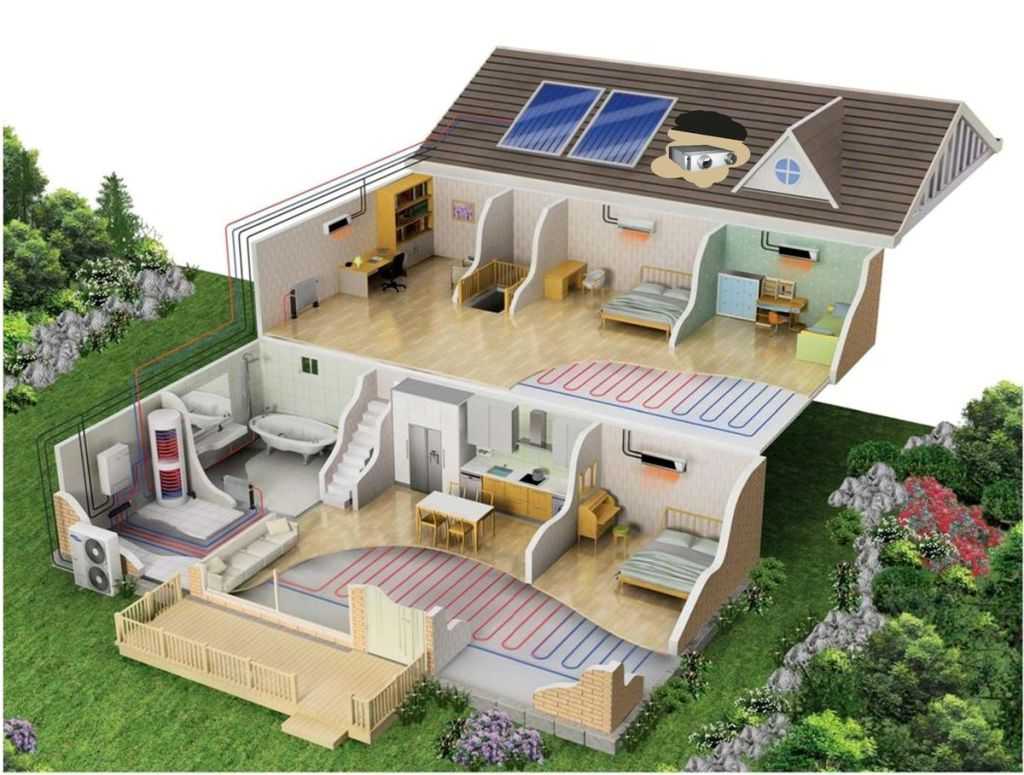

Расчет однотрубной системы отопления с примерами

Отличие однотрубной и двухтрубной систем отопления

При монтаже отопления ориентируются на два способа установки контура:

  • одноконтурный;
  • двухконтурный.

Отличием этих способов считают специфику подключения теплообменника к магистральному проводу. Одноконтурные представляют собой кольцевую замкнутую систему. В трубопровод устанавливают радиаторы, а магистраль протягивается от котла и замыкается на нем.

Двухконтурный метод представляет собой две линии, устанавливаемые параллельно. По верхнему уровню теплоноситель перемещается до радиаторов и обогревает помещение. По нижнему отработанная жидкость возвращается в котел для дальнейшего нагрева. При помощи такого способа удается обеспечить равномерный нагрев батарей в помещении. Затраты энергии на обогрев одного элемента снижаются.

Причины отсутствия циркуляции воды

Часто пользователи одно- или двухэтажных домов сталкиваются с такой ситуацией, когда обогреватели начинают работать менее эффективно. Если нет циркуляции в системе отопления, на то могут быть свои причины.

Отсутствие циркуляции в системе теплоснабжения может быть вызвано:

  • Загрязнением системы. Батареи необходимо периодически промывать, иначе конструкция может забиться по всему диаметру. Если такое произошло, придется менять трубы.
  • Диаметр труб слишком маленький. А чем диаметр труб меньше, тем гидравлическое сопротивление больше. Это тоже может быть причиной того, что нет циркуляции в радиаторе отопления либо она есть, но очень слабая.
  • Завоздушиванием обогревателя. Для решения такой проблемы устанавливают краны Маевского.

Очень часто в системах теплоснабжения с естественной циркуляцией устанавливают насосы мокрого типа мощностью до 40-60 Вт. Более подробно о работе тепловых насосов для отопления можно прочитать здесь. Это один из вариантов, как улучшить циркуляцию воды в системе отопления дома. Помимо этого насосы могут помочь сэкономить до 25% затрат.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Паровое отопление: достоинства и способы установки Инфракрасное отопление дома: плюсы и минусы Независимая и зависимая система отопления: достоинства и недостатки Автономное отопление квартиры и частного дома

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Гидравлический расчет 2-трубной системы отопления

  • Гидравлический расчет отопительной системы с учетом трубопроводов
  • Пример гидравлического расчета двухтрубной гравитационной системы отопления

Для чего нужен гидравлический расчет двухтрубной системы отопления Каждое здание индивидуально. В связи с этим отопление с определением количества тепла будет индивидуальным. Сделать это можно при помощи гидравлического расчета, при этом облегчить задачу может программа и таблица расчета.

Расчет системы отопления дома начинают с выбора топлива, исходя из учета потребностей и особенностей инфраструктуры местности, где расположен дом.

Цель гидравлического расчета, программа и таблица которого есть в сети, заключается в следующем:

  • определение количества нагревательных приборов, которые необходимы;
  • подсчет диаметра и количества трубопроводов;
  • определение возможной потери отопления.

Все подсчеты должны производиться по схеме отопления со всеми элементами, которые входят в систему. Подобная схема и таблица должны быть предварительно составлены. Для проведения гидравлического расчета понадобится программа, аксонометрическая таблица и формулы.

Двухтрубная система отопления частного дома с нижней разводкой.

За расчетный объект принимается более нагруженное кольцо трубопровода, после чего определяется необходимое сечение трубопровода, возможные потери давления всего контура отопления, оптимальная площадь поверхности радиаторов.

Проведение подобного расчета, для чего используется таблица и программа, может создать четкую картину с распределением всех сопротивлений в контуре отопления, которые существуют, а также позволяет получить точные параметры температурного режима, расхода воды в каждой части отопления.

Гидравлический расчет в результате должен выстроить наиболее оптимальный план отопления собственного дома. Не нужно полагаться исключительно на свою интуицию. Таблица и программа расчета упростят процесс.

Элементы, которые нужны:

Что общего между двумя системами

В любую из вышеуказанных отопительных систем входят следующие основные компоненты:

  • котёл;
  • термостатический клапан;
  • предохранительный клапан;
  • радиаторы;
  • мембранный расширительный бак;
  • вентиль (шаровой кран);
  • циркуляционный насос. Данный агрегат управляет принудительной циркуляцией теплоносителя и в однотрубной, и двухтрубной системе отопления.

Существуют также общие моменты проведения монтажа.

Расположение котла. Этот фактор является очень важным параметром при выборе наиболее подходящей схемы отопления частного дома. Выступая в роли главного нагревательного оборудования, этот агрегат должен устанавливаться ниже точки расположения горизонтального центра батарей либо точек остывания. Такое решение обеспечит одно- или двухтрубную систему отопления с естественной либо принудительной циркуляцией правильным гравитационным давлением.

Определившись с месторасположением котла, независимо от типа обвязки, обычно приступают к разметке точек, где будут устанавливаться остальные элементы системы отопления:

  • необходимые радиаторы;
  • стояки;
  • трубы для подводки воды.

Независимо от выбранной схемы отопления котел нужно располагать ниже уровня батарей, поэтому чаще под котельную отводится подвал

Монтаж радиаторов. Установка осуществляется непосредственно под оконными проёмами. Независимо от того, что выбрано — однотрубная или двухтрубная отопительная система, с точки зрения законов физики, данная установка батарей обогревает не только помещение, но и внутреннюю оконную раму, а также поверхность стекла.

Полезно знать! Помимо всего прочего, так будет устранён эффект «плачущих» окон за счёт смещения точки росы.

Чтобы теплоотдача была оптимальной, необходимо соблюдать следующие условия:

  • удалённость радиатора от стены должна быть не более 5 сантиметров;
  • расстояние от пола до нижней точки батареи – 10 сантиметров;
  • между подоконником и верхней точкой радиатора правильное расстояние составляет те же 10 сантиметров.

Независимо от того, какая — однотрубная или двухтрубная система отопления выбрана, во время монтажа следует избегать чересчур большого количества не только изгибов, но и прямых длинных участков труб. Это касается любых труб — и стальных, и медных, и пластиковых. Совокупность данных факторов обусловливает медленную циркуляцию воды, что приводит к снижению эффективности всей созданной отопительной конструкции.

Пример расчета отопительной системы

Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.

Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:

определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;

Значение тепловой мощности в зависимости от разницы температур и мощности насоса

задавшись скоростью движения воды, определяют оптимальный D.

Расчет тепловой мощности

В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:

в формуле использованы такие обозначения:

  • V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
  • Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;

Минимальные значения температур по месяцам для некоторых городов

К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.

Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.

Можно воспользоваться табличными данными.

Таблица для подсчета теплового потока

Определение диаметра

Диаметр труб отопления определяется по формуле

Где использованы обозначения:

  • Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
  • v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.

Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой

Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления

В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.

Особенности отопительных систем с естественной циркуляцией

Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.

На схеме показан принцип возникновения циркуляционного напора

В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.

Пример разводки с естественной циркуляцией

Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.

При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.

Нижняя и верхняя схема разводки

При нижней разводке системы магистраль прокладывают в цокольном помещении или подвале. А также допускается монтаж труб под полом. Теплоноситель поступает в нагревательное оборудование снизу вверх.

Удаление смеси газов осуществляется через специальную воздушную линию, подсоединённую к стоякам. На случай непредвиденных аварийных ситуаций обратный и подающий стояки оснащены специальными кранами для отключения.

Чтобы реализовать схему с верхней разводящей линией, расширительный резервуар монтируют в высшей точке трубопровода. В том же месте выполняют и разветвление сети.

Спроектировать верхнюю разводку невозможно в частных домах, где нет чердака

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с гравитационной (естественной) циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Что такое гидравлический расчёт

Это третий этап в процессе создания тепловой сети. Он представляет собой систему вычислений, позволяющих определить:

  • диаметр и пропускную способность труб;
  • местные потери давления на участках;
  • требования гидравлической увязки;
  • общесистемные потери давления;
  • оптимальный расход воды.

Согласно полученным данным осуществляют подбор насосов.

Для сезонного жилья, при отсутствии в нём электричества, подойдёт система отопления с естественной циркуляцией теплоносителя (ссылка на обзор).

Основная цель гидравлического расчёта — обеспечить совпадение расчётных расходов по элементам цепи с фактическими (эксплуатационными) расходами. Количество теплоносителя, поступающего в радиаторы, должно создать тепловой баланс внутри дома с учётом наружных температур и тех, что заданы пользователем для каждого помещения согласно его функциональному назначению (подвал +5, спальня +18 и т.д.).

Комплексные задачи — минимизация расходов:

  1. капитальных – монтаж труб оптимального диаметра и качества;
  2. эксплуатационных:
    • зависимость энергозатрат от гидравлического сопротивления системы;
    • стабильность и надёжность;
    • бесшумность.

Замена централизованного режима теплоснабжения индивидуальным упрощает методику вычислений

Для автономного режима применимы 4 метода гидравлического расчёта системы отопления:

  1. по удельным потерям (стандартный расчёт диаметра труб);
  2. по длинам, приведённым к одному эквиваленту;
  3. по характеристикам проводимости и сопротивления;
  4. сопоставление динамических давлений.

Два первых метода используются при неизменном перепаде температуры в сети.

Два последних помогут распределить горячую воду по кольцам системы, если перепад температуры в сети перестанет соответствовать перепаду в стояках/ответвлениях.

Схемы разводки

Вариант подсоединения батарей к магистрали влияет на степень их теплоотдачи.

Есть три вида подключения радиаторов:

Боковое – обеспечивает равномерный нагрев всех отсеков радиатора. Входную и выходную трубку подсоединяют с одной стороны прибора. Максимальная теплоотдача достигается при организации потока сверху вниз.

1-Боковое 2-Диагональное 3-Нижнее

  • Диагональное – самый эффективный вариант конструкции, при котором достигается лучший прогрев поверхности батареи, минимизируется потеря тепла. Подающую трубку соединяют с патрубком в верхней части радиатора, а часть трубопровода, отвечающую за отвод, подключают к аналогичному нижнему элементу в противоположной части прибора.
  • Нижнее – менее эффективный тип подключения, но часто применяемый (например, для размещения трубопровода под полом). Подводка и отвод ставятся на нижние патрубки радиатора с противоположных сторон.

Однотрубные системы хорошо себя зарекомендовали в обустройстве отопления для домов с небольшим числом этажей и средней площадью помещений. Они достаточно компакты и удобны в установке, легко скрываются под полом или в стеновых нишах, не нарушая внешний вид интерьера.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

  • Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
  • Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
  • Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
  • Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Внимание! Отсутствие уклонов при монтаже трубопровода открытой системы отопления приведет к завоздушниванию магистрали. Однако у открытого отопления есть и плюсы:. Однако у открытого отопления есть и плюсы:

Однако у открытого отопления есть и плюсы:

  • Не требуется следить за давлением в магистрали;
  • Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
  • Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Схема системы отопления открытого типа с принудительной циркуляцией

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Важно! В схему закрытой системы обязательно включают группу безопасности

  • Находящийся под давлением теплоноситель быстрее прогревается;
  • Вероятность завоздушивания отопительной магистрали практически исключена;
  • Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
  • Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
  • При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Схема системы отопления закрытого типа с принудительной циркуляцией

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Монтаж отопления с однотрубной системой

Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.

https://youtube.com/watch?v=LyJLwabP9Zk

Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.

Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.

Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.

Расширительный бачок должен находится в самой высокой точке системы отопления

Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.

Видео по установке однотрубной системы отопления можно посмотреть ниже. После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.

https://youtube.com/watch?v=PKS_4FPQJx0

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
