Требования при прокладке газопровода в населенных пунктах: глубина и правила прокладки надземного и подземного трубопровода

Разновидности газопровода

Газораспределительный узел перед частными домами

При проектировании главным критерием является давление в системе. Исходя из показателя его уровня принимается решение о выборе материала для изготовления магистрали и вариант ее расположения относительно земли.

Так, газовые системы подразделяются на такие виды по внутреннему давлению.

  • низкое — до 0,05 кгс/см²;
  • среднее — до 3 кгс/см²;
  • высокое — до 5 кгс/см².

Все категории одинаково подходят для подвода к дому, но в одном случае может понадобиться компрессор, а в другом — понижающее устройство.

Прокладка газопровода закрытым способом

Расположение магистралей может быть открытым и закрытым. В первом случае они доступны для осмотра на всем своем протяжении. Во втором случае коммуникации скрыты.

При этом глубина заложения газопровода выбирается так, чтобы исключалась вероятность его повреждения от давления транспортных средств, проезжающих по поверхности.

Существуют такие способы прокладки:

  • Подземный. Выкапывается траншея, где глубина заложения газа в зависимости от типа грунта, составляет 100-200 см. Для создания дополнительной защиты от давления прокладка подземных газопроводов сопровождается использованием внешней скорлупы. Этот способ дорогой, но позволяет обеспечить защиту коммуникаций от перепадов температуры и стороннего воздействия.
  • Воздушный. Прокладка осуществляется на стальных опорах высотой не менее метра, а над дорогами — не менее 5 метров. Этот вариант дешевле предыдущего на 50-60%, но трубопровод будет подвергаться влиянию окружающей среды со значительным риском повреждения или незаконной врезки.

В каждом случае окончательное решение остается за газовой компанией.

Выбор труб

Для газопровода применяются трубы из черной стали

Традиционным материалом для изготовления газопроводов считается черное железо. Металл отличается прочностью, гибкостью и устойчивостью к перепадам температуры.

Чтобы разрушить магистраль, нужны специальные инструменты, силы и время. Вместе с тем, сталь подвержена коррозии и при отсутствии постоянного обслуживания ржавеет.

Постепенно газовые хозяйства отказываются от такого варианта, переходя на новые, более эффективные материалы.

Не менее хорошо зарекомендовали себя трубопроводы из полипропилена. Полимер имеет доступную стоимость, устойчив к воздействию агрессивных веществ.

Заслуживает внимания и простота сборки магистрали — полипропилен легко режется, пилится и сваривается бытовыми аппаратами. Гибкость материала позволяет делать повороты и обводы без использования фитингов.

Единственным ограничением является прокладка только подземным способом.

Почему выгодно эксплуатировать трубы из полиэтилена

Прокладка газопровода из синтетических полиэтиленовых труб обеспечивает транспортировку топлива не хуже, чем конструкции, изготовленные из прочного металла. Стальные трубы универсальны, поэтому используются для создания любого вида. Плиэтилен может быть задействован только для подземных систем. Популярен полиэтилен ввиду стоимости.

Достоинства:

  1. Стойко переносят агрессивное воздействие окружающей среды: перепадам температуры, появлению и распространению коррозии
  2. Легкий монтаж. Если возникает необходимость подогнать трубу посредством резки, то материал это позволяет
  3. Не нужно создавать дополнительную защиту от воздействия иных химических элементов
  4. Не проводит электрический ток, что позволяет сократить риск возникновения аварийной ситуации
  5. Благодаря гладким внутренним стенкам, увеличивается пропускная способность, сокращает вероятность возникновения засоров
  6. Вес конструкции на порядок меньше, чем металлический вариант, что облегчает транспортировкиу и хранения
  7. Средний срок эксплуатации составляет 50 лет.


Рис 8. Полиэтиленовые трубы Несмотря на выше перечисленные преимущества, есть ряд ограничений, которые надо учитывать перед выбором:

  1. Не рекомендуется использовать в регионах, где в холодный период времени температурных режим может опуститься ниже -45 градусов
  2. Если необходимо транспортировать газ в сжиженном состоянии
  3. В районах, где существует угроза возникновения землетрясений амплитудой выше 7 баллов
  4. Если планируется сконструировать надземную конструкцию
  5. Если он будет проходить поблизости автомагистрали или железнодорожных путей
  6. Когда планируется транспортировать газ из наружной или внутренней системы.

Альтернативным, хорошим вариантом является эксплуатация труб из стали. Если выполнять все требования и правила в процессе эксплуатации, этот материал надолго сохранит надежность и не подастся деформации. Стальные – это универсальный вариант, подходящий для любого вида систем.


Рис 9. Устройство полиэтиленовой трубы

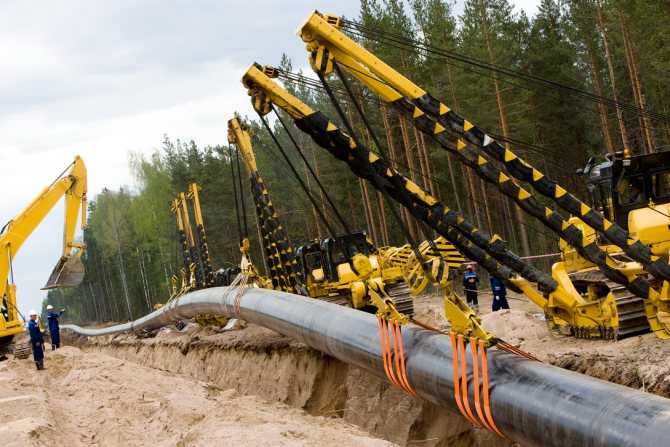

Технология прокладки подземных магистралей

Собираются такие системы следующим образом:

  • производится разметка строительной полосы и геодезическая разбивка горизонтальных и вертикальных углов поворотов;
  • одноковшовым экскаватором с обратной лопатой производятся земляные работы;
  • выполняется ручная доработка траншеи;
  • выравнивается дно траншеи;
  • непосредственно перед укладкой на участок доставляются трубы;
  • трубы подвергаются осмотру с целью обнаружения дефектов;
  • плети укладываются в траншею;
  • выполняются сварные и соединительные работы;
  • производятся испытания газопровода;
  • выполняются работы по засыпке траншеи.

Готовить траншею под укладку газопровода заранее нормативами не допускается. Никаких камней и мусора на ее дне быть не должно. Трубы сваривают в плети вне траншеи. Это исключает возможность утечек в последующем. При опускании плетей нельзя допускать их ударов о дно и стенки.

Производить сборку газопроводов в зимнее время года нормативами допускается. Однако в этом случае траншею положено выкапывать до непромерзшего грунта. На скалистых участках трубы укладывают на песчаную подушку. Толщина последней должна составлять примерно 200 мм. Это позволяет исключить риск порчи труб из-за контакта с камнями.

Порядок действий по газификации дома

О горючести, взрывоопасности, а также химической активности природного газа известно каждому, поэтому о самодеятельности, в данной ситуации, не может быть и речи. Система газоснабжения должна монтироваться исключительно специалистами согласно утвержденному плану.

Если вы решили подвести газ к своему дому, подготовьтесь к длинной бумажной волоките, настройтесь на походы по различным инстанциям с длинными очередями.

Прежде, чем к вам выедет бригада для проведения монтажных работ, вам придется сделать план газификации, оформить все разрешения, а уж затем приобрести необходимое газовое оборудование.

Сбор необходимых документов

Прежде чем обратиться в проектную организацию для создания проекта газификации здания, вам придется собрать целый пакет необходимых документов. Отметим сразу, что некоторые из требуемых бумаг будут стоить денег, так что сразу подготовьтесь к финансовым затратам.


Обязательна установка газового счетчика

Итак, какие же бумаги вам предстоит собрать:

  • документ, подтверждающий право собственности на дом с участком;
  • копии документов, удостоверяющих личность владельца;
  • заключение о технической возможности проведения работ по газификации здания;
  • технический паспорт из БТИ;
  • топографическая карта, выполненная в определенном масштабе, на которой изображены все здания, подлежащие газификации;
  • карта с нанесением всех проложенных коммуникаций и планируемого газопровода, которая заверяется газовой службой;
  • если газопровод к дому придется тянуть через соседние участки, потребуется письменное разрешение от их владельцев на выполнение соответствующих работ.

Это приблизительный перечень документов, которые вам предстоит собрать.

В зависимости от некоторых особенностей, к примеру, планируется подземная или надземная газификация, может возникнуть необходимость предоставить еще некоторые бумаги.

Нормативные требования по прокладке подземных газопроводов

Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода или футляра.

В следующих местах  глубина прокладки стальных газопроводов может быть не менее 0,6 м:

  • местах, где не предусматривается движение транспорта
  • местах, где не предусматривается движение сельскохозяйственных машин.

Согласно действующих правил расстояние по вертикали (в свету) между газопроводом (футляром) и подземными инженерными коммуникациями и зданиями в местах их пересечений следует принимать с учетом требований нормативных документов, но не менее 0,2 м.

Правила определяют особые требования к прокладке газопроводов при пересечении их с другими коммуникациями.

Допускается пересечение действующих подземных газопроводов с любыми другими инженерными коммуникациями. Но при этом необходимо выдерживать установленное расстояние по вертикали.

Подземный газопровод следует прокладывать в футляре в следующих местах:

  • местах пересечения газопроводов с подземными коммуникационными  коллекторами
  • местах пересечения газопроводов с каналами различного назначения,
  • в местах прохода газопроводов через стенки газовых колодцев .

Прокладка подземных газопроводов в каналах, тоннелях, коллекторах запрещена.

Согласно действующих правил расстояние между любыми электрокабелями и другими инженерными коммуникациями можно уменьшить, если они проложены в защитном футляре. Концы которого не менее, чем на метр выходят по обе стороны пересекаемого трубопровода.

В межтрубном пространстве футляра и газопровода разрешается прокладка:

  • специального кабеля связи,
  • специального кабеля телемеханики,
  • специального кабеля электрозащиты.

Согласно правилам, кабель должен иметь напряжение до 60 В.

Футляр служит для защиты газовой подземной трубы от механических повреждений, коррозии, причем, как в результате воздействия агрессивных грунтов, так и от блуждающих токов. Поэтому указанные приспособления являются востребованными, а еще их применение в ряде случаев обязательное.

Охранная зона подземного газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны. Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

Ширина охранной зоны газопровода, проложенного под землей составляет:

  • для поземных газопроводов низкого давления – 2 м;
  • для поземных газопроводов со средним значением давления – 4 м;
  • для поземных газопроводов с высоким давлением – 7 м.

Трассы подземных газопроводов обозначаются опознавательными знаками, нанесенными на постоянные ориентиры или железобетонные столбики высотой до 1,5 метров (вне городских и сельских поселений), которые устанавливаются в пределах прямой видимости не реже чем через 500 метров друг от друга, а также в местах пересечений газопроводов с железными и автомобильными дорогами, на поворотах и у каждого сооружения газопровода (колодцев, коверов, конденсатосборников, устройств электрохимической защиты и др.). На опознавательных знаках указывается расстояние от газопровода, глубина его заложения и телефон аварийно-диспетчерской службы.

Вернуться на Главную

Требования при прокладке газопровода в населенных пунктах: глубина заложения, правила надземной и подземной прокладки труб

Газ делает нашу жизнь комфортной и удобной. Но неправильное его потребление таит в себе опасность, не так ли? Все же избежать негативных последствий можно легко. Для чего изначально нужно соблюдать требования по прокладке газопровода, а также не забывать о мерах безопасности.

В чем заключаются требования и какие правила прокладки газовых труб существуют? Обо всем этом подробно расскажем в этой статье. Снабдим материал наглядными фото и полезными видеорекомендациями.

Что учесть при проведении газопровода?

Прокладка любого газопровода начинается с возникновения у инициатора ряда обязанностей.  Так, он должен организовать работы таким образом, чтобы во время строительства и эксплуатации система транспортировки «голубого» топлива была безопасной для людей, их имущества, животных, окружающей среды. А также следует соблюдать правила по контролю расхода газа.

Ответственность при нарушении требований

Если игнорировать нормативные требования, то человек становится нарушителем и высока вероятность понести за свои действия наказание. К примеру, получить штраф за самовольное подключение к газопроводу.

Не подключались? Но, чтобы попасть под санкции за указанное деяние не обязательно врезаться в трубу, а достаточно вести неправильный учет расхода энергоносителя.


Прокладка газопровода, его реконструкция – процедуры ответственные. Так как от их результата зависит не только комфортность проживания, но и безопасность

То есть достаточно случайно сломать, повредить счетчик или даже пломбу на нем. И согласно ст. 7.19 КоАП за такое правонарушение придется перечислить в бюджет немалые 10-30 тыс. рублей.

Но еще более тяжелые меры воздействия предусмотрены в Уголовном кодексе. Так его ст. 215.3 гласит о том, что за самовольные действия размер штрафа может составлять 80-400 тыс. рублей.

А, если деяния стали причиной несчастного случая, то исполнителя работ вполне могут лишить свободы на внушительный срок (до 8 лет).

Подробнее о штрафах за газ мы рассказывали в этом материале.

Как видим, государство серьезно относится к деятельности в сфере прокладки газопровода. В результате перед проведением работ необходимо получить соответствующие разрешения. А саму прокладку следует доверить компании, обладающей специальной лицензией. Специалисты которой и будут отвечать за полноту и качество прокладки труб, что поможет потенциальному потребителю избежать неприятностей.

Профильная нормативная база

Основным документом, регулирующим создание систем для транспортировки энергоносителя, является СП 62.13330.2011. Этот свод правил – актуальная версия востребованного СНиП 42-01-2002. Оба документа носят название «Газораспределительные системы».


Регламентируют строительство любых современных газопроводов десятки подзаконных актов. Систематизировать требования которых призвана актуальная редакция Свода правил Газораспределительные системы

Кроме того, необходимые требования содержатся в:

  • ГОСТ 27751-88;
  • СНиП 2.01.07-85.

В каждом из указанных выше документов изложены характеристики надежности, предельных состояний, расчетные значения нагрузок. Эта информация пригодится, если нужно определить толщину стенок трубопроводов или рассчитать прочность опор.

Способы прокладки и подключения газопровода к частному дому

Исполнительная документация на эти виды работ делается раздельно. Врезку в действующий газопровод выполняет эксплуатирующая организация типа горгаза. Вот такой расклад. Выводы за Вами. SanyaK

Рейтинг: 14

18 июня 2020 в 14:13Чтобы определиться с глубиной траншеи, сначала нужно найти магистраль. Место, где она проходит, нужно уточнить у организации, которая будет вести работы, чтоб они показали, где копать приямок. или если сосед помнит, пусть он покажет

Нужно осторожно откопать магистраль и на этой же глубине делать траншею к дому. Осторожно, чтобы не пробить полиэтиленовую трубу. У нас прокладывали обычно на глубине от 80 см до 1 м

Редко глубже. Внутреннюю разводку и наружный полиэтиленовый газопровод действительно делают разные бригады, ведь внутри нужна сварка, а для полиэтилена другое оборудование. Прокол под дорогой можно, но под дорогу нужно прокладывать трубу в трубе. А можно и откопать, но тогда согласовать дату приезда работников, чтобы траншея долго открытая не стояла на дороге. В общем, начинайте с приямка около магистрали

У нас прокладывали обычно на глубине от 80 см до 1 м. Редко глубже. Внутреннюю разводку и наружный полиэтиленовый газопровод действительно делают разные бригады, ведь внутри нужна сварка, а для полиэтилена другое оборудование. Прокол под дорогой можно, но под дорогу нужно прокладывать трубу в трубе. А можно и откопать, но тогда согласовать дату приезда работников, чтобы траншея долго открытая не стояла на дороге. В общем, начинайте с приямка около магистрали.

Прокладка надземных газопроводов

Стоимость прокладки наземного газопровода существенно ниже подземного способа. При данном варианте монтажа, трубы укладываются на специальные опоры. Надземные газовые магистрали удобны для осмотра и ремонта, менее опасны в случае утечки газа и в отношении попадания газа в помещения. При этом следует учитывать, что трубы должны быть максимально защищены от деформирования и повреждений в результате коррозии, перепадов температур, механических нагрузок разного происхождения. Тип защиты подбирается в зависимости от условий климата в конкретном регионе.

Прежде всего, установлены определенные расстояния над землей и между опорами.

Схема прокладки надземных газопроводов

Расстояние над землей должно быть:

  • в местах прохода людей не меньше 2,2 м;
  • 5 м – над автомагистралями;
  • не менее 7,1–7,3 м над трамвайными и троллейбусными путями.

Промежуток между опорами зависит от диаметра трубы:

  • максимально допустимое расстояние составляет 100 м, если диаметр трубы не превышает 30 см;
  • 200 м при диаметре до 60 см;
  • 300 м свыше 60 см.

Учитывается толщина стенок трубы, она должна быть не менее 2 мм.

Особенности выбора типа газопровода

Перед тем, как строить автомобильную дорогу, следует определиться с оптимальным вариантом, подходящим для конкретных условий, и ознакомиться с правилами ее прокладки. Так как все это влияет на финансовые затраты, эффективность и трудозатраты.

Поскольку, в первую очередь, газопровод должен быть надежным, поэтому при выборе варианта необходимо учитывать такие моменты, как:

  • характеристики почвы;
  • ширина входа;
  • наличие водных преград и многое другое.
  • плотность застройки;
  • коррозионная активность почвы;
  • наличие паразитных токов;
  • тип дорожного покрытия, будет ли его пересекать трубопровод;

Кроме того, необходимо определиться с типом подаваемого газа. А также его количество: объем должен быть достаточным, чтобы удовлетворить потребности всех потребителей.

Чтобы избежать сопутствующих рисков, а также излишних финансовых затрат, прокладку любого газопровода следует начинать со специальных расчетов, результатом которых станет создание проекта

Также следует позаботиться о надежности поставок. В связи с этим следует помнить, что кольцевой трубопровод предпочтительнее тупикового или смешанного. Например, если газ подается так называемому неотключаемому потребителю, необходимо выбрать указанный вариант.

Все вышеперечисленное нельзя игнорировать: каждый из них указывается в документах, регулирующих вопросы прокладки газопроводов. В том числе СП 62.13330.2011 и другие.

Кроме того, нельзя забывать, что строительство, модернизация любых газопроводов должны проводиться в соответствии со схемами газоснабжения. Которые развиваются на разных уровнях, от федерального до регионального.

Поэтому перед тем, как приступить к проектированию, собственник здания, помещения должен:

  • письменный запрос в местную газовую компанию (райгаз) на получение так называемого технического задания, которое представляет собой набор информации, необходимой для создания газопровода.
  • получить разрешение на газификацию города, архитектурно-дизайнерское управление микрорайона;

И только после этого можно приступать к проектированию. Что заканчивается соглашением в горгазе (райгазе).

Только тогда можно будет приступить к прокладке трубопровода. После готовности он должен обеспечивать потребителей топливом в необходимом количестве и быть безопасным.

О тонкостях прокладки газопровода в частном доме мы рассказали в следующей публикации.

Место, где будет проложен газопровод, должно быть ограждено и обозначено специальными знаками. Причем это правило актуально для всех случаев. Это сделано для обеспечения безопасности

Глубина прокладки газопроводов

Требования нормативных документов по глубине укладки газопроводов

Требования к глубине прокладки газопроводов указаны в следующих документах:

  • СП 62.13330.2011 Газораспределительные системы;
  • СНиП 42-01-2002.

Минимальная глубина прокладки газопроводов 0,8 метров установлена для следующих покрытий:

  • асфальтобетонное,
  • бетонное,
  • асфальтовое.

На участках без усовершенствованных дорожных покрытий — установлена глубина прокладки не менее 0,9 м от верха дорожного покрытия до верха трубы.

В местах, где не предусматривается движение транспорта, глубину заложения газопроводов допускается уменьшать до 0,6 метра.

При прокладке газовых трубопроводов под орошаемыми или пахотными землями, глубина должна быть не менее 1,2 метров от верхнего края трубы. Если поверхность земли имеет трещины, расколы, то требуется отдельный расчет в зависимости от глубины трещин.

При прокладке газопроводов под железнодорожными путями требуется отдельный расчет. Норматив глубины залегания газовых труб в этом случает находится в диапазоне от 1 до 2 метров.

Глубина траншеи для проведения газопровода

Глубина траншеи для проведения газопровода зависит от нескольких причин:

  • материала изготовления самой трубы;
  • типа грунта;
  • наличия твердого дорожного покрытия;
  • возможность движения транспорта над трубой;
  • наличие защитного футляра.

СНиП 42-01-2002 «Газораспределительн­ые системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м. К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.

Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:

  • при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
  • при диаметре трубы 200 мм глубина траншеи — 1 метр;
  • при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
  • при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
  • при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.

Глубина прокладки полиэтиленовых газопроводов

Если используются пластиковые трубы для прокладки газопроводов, то действуют отдельные правила для обеспечения надежности и безопасности.

Губина залегания труб газопровода полиэтиленового с давлением 0,3 до 0,6 МПа — не менее 0,9 метра.

Губина залегания труб газопровода полиэтиленового с давлением 0,6 до 1,2 МПа — не менее 1 метра.

Заглубление газопроводов для различных грунтов

Норматив глубины прокладки газопроводов зависит от следующих параметров:

  1. типа грунта;
  2. пучинистости грунта,
  3. глубины промерзания грунта,
  4. наличия трещин и эрозии грунта.

Установлены следующие нормативы глубины проведения газопроводов:

  • для грунта равномерной пучинистости 0,7 метра от глубины промерзания,
  • для среднепучинистых грунтов не менее 0,9 метра от глубины промерзания,
  • для грунтов с большой пучинистости менее 1 метра от глубины промерзания.

Как правильно определить глубину прокладки газопроводных труб

Для точного определения глубины на которую нужно углубить газопровод необходимо изучить всю нормативную документацию и выполнить исследования грунтов данной местности. Документы определяют и толщину слоя подушки из песка, и множество других нюансов.

Лучшим решением данной задачи будет обратится в специализированную организацию. Без рабочего проекта нельзя производить работы по прокладке газопроводов. Необходимо заказать проект и выполнять работы согласно проекта. Проектировщик несет юридическую ответственность за соответствие всем действующим строительным нормативам.

Наша статья носит исключительно информационный характер, мы рекомендуем обращаться для определения требований по глубине закладки газовых коммуникаций к специалистам.

Прокладка газовой трубы под землей: технология, ГОСТ, видео

Для прокладки подземного газопровода нужно предусмотреть то, чтобы проезжая магистраль была перекрыта, а компания, которая занимается установкой газопровода под землей, используя проекты дорог, начертила план местности для расположения оборудования и в чертеже указала точную геометрию объектов, которые прилегают к постройкам. Это обеспечит правильно расположить знаки дорожного движения, для ограничения проезда по трассе или на участки земли, где планируется прокладывать подземную газовую систему.

Такое расположение запрещающих знаков должно быть согласовано с территориальным органом дорожной инспекции, которая, в свою очередь, в случае принятия положительного решения должна выдать разрешающий ордер на производство установки магистралей под землей.


прокладка газовой трубы по участку над землей

Советы рекомендательного характера по прокладке

Итак, при выполнении монтажных работ учитывается следующее

1. Прокладывать газовую систему нужно на уровне глубины, показатель которой не менее 80 см до верхушки конструкции (короба). В участках, где не предусмотрен проезд сельскохозяйственных комбайнов, оборудования, для выполнения подземных конструкций разрешается глубина не менее чем 60 см.

2. Для местности, которая неустойчива к эрозии и оползней уровень глубины, где будут проходить монтаж газопровода, должен быть не менее границ местности, где возможны разрушающие процессы, и не меньше чем 50 см ниже уровня зеркала скольжения.

3. В участках, где пересекаются магистрали и коммуникационные системы под землей самого разного назначения, магистралей, передающих источник тепла, бесканальных систем, а также в участках, где газопровод проходит насквозь стенок колодцев, конструкцию необходимо поместить в короб или футляр. Если пересекается с теплосетями, тогда нужна установка в металлическом коробе (сталь).

4. Если имеются конструкции с разными показателями давления в населенной местности, короб должен устанавливаться на уровне расположения инженерных сетей, которые располагаются подземно и которые, в свою очередь, находятся, ниже уровня газопровода. Окончания короба должны выводиться в обе стороны от наружных стенок коммуникационных систем, с учетом промежутка, который не должен быть менее чем 2 метра. При наличии пересечения с колодцем, промежуток должен соблюдаться в 2 см. Используя гидроизоляцию необходимо поставить заглушки на окончания короба.

5. В верхней точке наклона (за исключением участка, где происходит пересечение стенок колодца) с одной из сторон короба необходимо соорудить трубку контроля, которая будет располагаться под защитным устройством.

6. Не запрещается прокладка эксплуатационного кабеля (например, электрозащитный провод, кабель связи) в местах, между конструкциями системы и короба, который предназначен для обслуживания распределительных сетей.


прокладка газовой трубы по участку своими руками

Отличительные черты изделия

В строительных работах используются строительные элементы и трубы из полиэтилена, которые имеют показатель запаса такого свойства, как прочность, не меньше чем 2. Устанавливаются такие элементы, их показатель давления находится на отметке до 0,3 МПа, в населенной местности (городах, селах) и ее окружности.

Прокладывать изделия надо, используя полиэтиленовые соединительные узлы и газовые с показателем запаса не менее 2,6. Прокладывая системы, показатель перепада давления которых находится в промежутке 0,306 МПа, в населенной местности, нужно применять соединительные узлы и трубы, которые имеют показатель прочности в резерве не менее 3,2.


прокладка газовой трубы под землей частный дом

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Выводы и полезное по теме видео

Первый ролик позволит понять, как прокладывают газопроводы по улицам населенных пунктов. А также разобраться с тем, что представляет собой горизонтальное бурение:

Этот видеоматериал дает возможность узнать о том, с какими проблемами сталкиваются при создании газопроводов в городах и любых других населенных пунктах:

Газификация зданий населенного пункта или ремонт действующего газопровода сделают жизнь более комфортной и безопасной. Но такого результата получится добиться только в случаях, когда все работы (проектирование, выбор комплектующих, закладка, пересечение с другими коммуникациями и прочие) сделаны правильно. То есть с учетом требований профильных руководящих документов. В противном случае можно ожидать неприятностей, включая санкции со стороны газовых служб.

Хотите дополнить изложенный выше материал полезной информацией? Или у вас остались вопросы по газификации населенных пунктов? Задайте их в обсуждении этой публикации – наши эксперты и другие посетители сайта постараются вам помочь.

Источник

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
