Прокладка канализационных труб: правила укладки, утепление

Строительные нормы и правила укладки труб

Основные правила устройства, прокладки наружных сетей канализации изложены в СНиП 3.05.01-85 и СП 42.13330. Согласно их требованиям:

Расстояние по горизонтали от подземных сетей напорной канализации до фундамента дома должно быть не менее 5 м, самотечной — 3 м.
Расстояние от бытовой канализации до водопровода из пластмассовых труб должно составлять не менее 1,5 м.
Канализационные трубы при прокладке в земле от точки слива к септику должны иметь определенный уклон.
Для компенсации давления в системе канализации должна быть предусмотрена вентиляция.
В канализационной системе не должно быть резких поворотов и перепадов уровней. Если же поворот неизбежен, то на месте углового соединения в земле монтируется ревизионный колодец.

Выбор места для слива

Минимальное расстояние, на которое должны быть удалены очистные сооружения, образовывает 5 м. Это нужно чтобы поднимающийся запах не входил в дом. Наилучшим вариантом будет значение в 10 м. Это не означает, что расстояние нельзя сделать больше, просто в другом случае при соблюдении уклона нужно будет делать траншею намного глубже.

Удаленность от источников чистой воды должна быть от тридцати метров.
Емкость не должна быть на границе участка.
При близком размещении грунтовых вод нужно позаботиться о хорошей герметичности емкости.
Для большего удобства по обслуживанию ассенизатором, лучше расположить септик ближе к проезжей части.
В то время, когда планируется наличие полей фильтрации, то нужно кроме этого отвести достаточную территорию под них.
Хорошо, в случае если территория владеет естественным уклоном. Это существенно облегчает прокладку коммуникаций.

Видео описание

В этом видео наглядно о том, как нужно правильно работать с жидким стеклом: Специалисты спорят по поводу жидкого стекла. Одни утверждают, что из-за низкой теплопроводности материала оно наиболее эффективно в утеплении. Другие, напротив, говорят, будто бы из-за плотного прилегания к трубам оно действует плохо.

Максимальная глубина

Чаще всего основные проблемы с укладкой канализации в частном доме вызывает определение минимальной глубины. Но бывают и редкие случаи, при которых встаёт вопрос о том, не укладываются ли трубы слишком глубоко.

В СНиП 2.04.03–85 прописаны следующие рекомендации по укладке канализации:

Если земля сама по себе сухая и очень редко увлажняется – максимальная глубина составляет 8 м;
В случае, если грунт, напротив, насыщен влагой – всего 4 м.

Наиболее распространённый в России вариант – умеренное увлажнение почвы, при котором закапывать трубы надо не более чем на 6 м под землю. На практике, максимальная глубина закладки канализационных труб в частном доме редко доходит даже до значений между 4 и 8 метрами, ограничиваясь глубиной промерзания.

Иногда канализационные трубы могут быть проложены достаточно глубоко, даже в частном секторе Источник plmaster.ru

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

диаметра элементов трубопровода;
материала, из которого изготовлены трубы;
схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

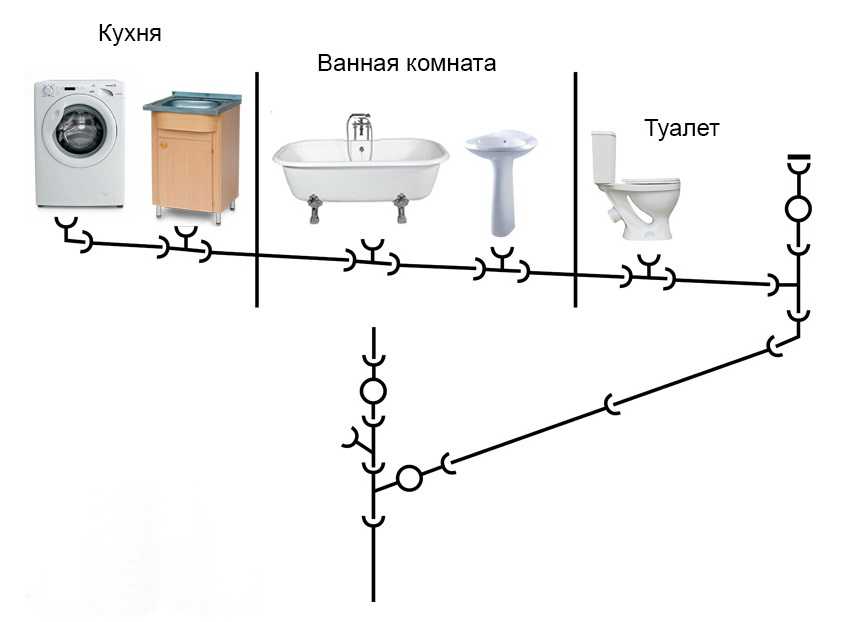

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Элементы ливневой канализации

Как правило, в сети канализации включаются следующие элементы:

Дождеприемники. Это один из важных элементов системы, основной функцией которого является локальный сбор воды с поверхности земли.
Поддоны придверные. Это аналог дождеприемников, которые устанавливают перед входными группами дома или у ворот.
Лотки либо желоба. Элементы, устанавливаемые в канавы для отведения воды. Чтобы вода могла перемещаться по ним самотеком, предусматривается небольшой уклон ливневой канализации, направленный к коллектору.
Трубы. Этот элемент выполняет ту же функцию, что и лотки, но прокладывается не в поверхностных траншеях, а под землей.
Пескоулавливатели. Это фильтрующие элементы, которые не допускают попадание мусора и частиц грунта в систему водоотведения.
Смотровые колодцы. Элементы, необходимые для контроля работы системы.

Прибор для экономии электроэнергии

Самостоятельный поиск труб под землей

Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.

Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:

Металлических водопроводов горячей и холодной воды.
Стальных отопительных “Т” в коллекторах.
Силовых кабелей и проводов коммуникативных систем.
Чугунные канализационные линии.
Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
Металлопластиковых и керамических технических средств обеспечения и отвода.

Для полного зондирования незнакомого участка на наличие подземных трасс – используются все способы. При этом выбор методики зависит от глубины укладки, и от фактического рабочего давления жидкости внутри трубопровода.

Применение металлоискателя

Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.

Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.

Последовательность действий при устройстве канализации

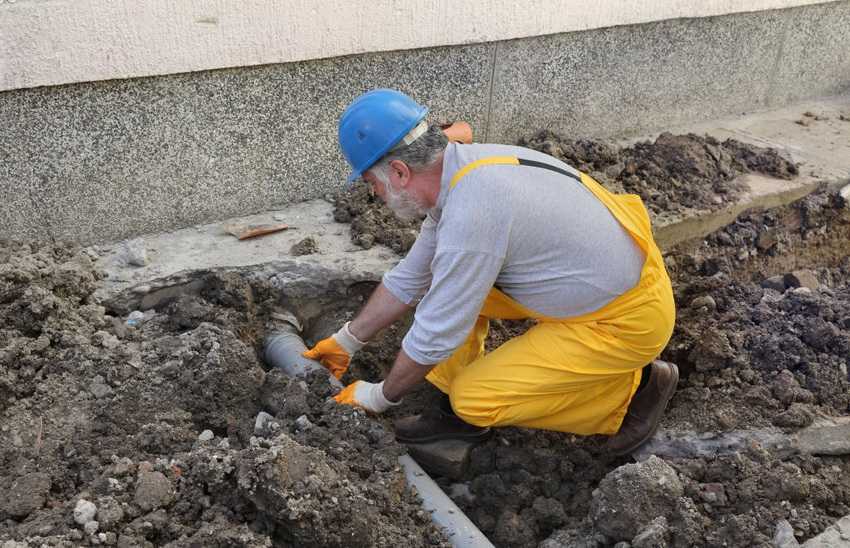

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Санация

Суть способа санации трубопровода – бестраншейная замена старых труб на новые.

Различают два основных вида санации.

Санация релайнингом

В таком случае современные трубы из высокомолекулярных соединений (полимеров) протягиваются в уже обустроенный трубопровод. Делать это, в свою очередь, можно двумя способами: без разреза старых труб или с таковым.

В первом случае, когда диаметр новых элементов чуть меньше исходных, необходимо перед началом работ провести обследование внутренней поверхности труб, чтобы предотвратить повреждение пластиковых труб находящимися внутри прежних элементов препятствиями или полное торможение работы.

Второй вариант применяется, когда нужна прокладка труб большого диаметра, превышающего прежний или равного ему. Тогда используется статистическое взламывание старой конструкции.

Порядок проведения работ следующий:

По краям участка, на котором планируется производить работы, роются углубления (размерами около 2×3 м).
Из начального углубления проводятся выдвигающиеся штанги, на рабочих концах которых (в той же яме) фиксируется нож для расширения, посредством вертлюга скреплённый с прокладываемой трубой из ПНД (полиэтилена низкого давления).
В конечном котловане устанавливают на каркасе гидравлические домкраты, с помощью которых осуществляется возвратно-поступательное движение установленных штанг. Для дополнительной надёжности конструкции каркас с домкратами можно установить на бетонную плиту.
Начинают процесс протяжки, длящийся до того момента, когда нож не выйдет полностью в конечный котлован.
Периодически штанги длиной 1,5 м вытаскиваются из траншеи и очищаются от загрязнений.

В итоге старые трубы разрезаются соответствующим ножом, расширяются, и в них проволакивается полимерная труба.

При проведении релайнинга необходимо учитывать несколько рекомендаций:

на стадии проектирования процесса следует тщательно подобрать сечение новой прокладываемой трубы ПНД;
отрезки новых труб размером 10-12 м свариваются на поверхности и после проводятся в санируемую систему;
общая длина сварного участка не должна превышать 0,7 км;
при подборе диаметра труб и проведении замеров необходимо учитывать образующийся при сварке бурт, достигающий в некоторых случаях 15 мм.

Реновация

Этот вариант сопровождается полным разрушением старых конструкций с одновременной прокладкой новых труб. Этот метод применяется, когда прежний трубопровод или не удовлетворяет возросшим требованиям к пропускной способности, или слишком обветшал. Методом реновации можно прокладывать трубы как большего, так и меньшего сечения, чем исходные.

Этот способ также существует в двух вариантах исполнения: заменой старых труб на новые ПНД-трубы, имеющие резьбу, или разрушением трубопровода.

В первом случае возможно осуществлять замену конкретного повреждённого участка трубопровода. Неисправный отрезок трубы разрезают роликовыми ножами, с помощью расширителя увеличивают тоннель, затем вводят новые трубы.

Во втором варианте трубопровод, как при релайнинге, ломается статическим способом.

Преимущества санации:

отсутствие необходимости рыть новые тоннели – можно использовать уже обустроенные коммуникационные системы;
практически невозможно при проведении работ повредить другие трубопроводы;
можно изменять диаметр старых труб на соответствующий современным требованиям;
затраты на проведение земельных и восстановительных работ минимальны.

Как делается соединение

О монтаже полиэтиленового водопровода написана отдельная статья, здесь мы коснемся этого вопроса в короткой форме.

Соединение полиэтиленовых труб выполняется только при помощи специальных фитингов. Эти детали могут иметь несколько видов, с уплотнительными кольцами и без них. Пайка таких изделий выполняется специальным аппаратом. При отсутствии фитингов, пайка выполняется встык.

Подобными сварочными приспособлениями пользуются в основном компании, занимающиеся установкой водопроводной системы. Это оборудование довольно дорогое, поэтому лучше пригласить мастера, чем покупать для разового исполнения такое дорогое приспособление.

Особенности прокладки канализации в земле

Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.

Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон

В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.

Факторы, влияющие на глубину прокладывания канализации

Расчет глубины прокладывания канализационных труб происходит с учетом следующих параметров:

климатическая отметка, которая отображает мощность ежегодного промерзания грунта, данный показатель регламентируется нормативным актом СНиП 2.01.01.82;
технические свойства материалов, используемых при строительстве;
специфические особенности трубопровода;
глубина, на которой происходит соединение канализационной системы с коллектором или с септиком;
рельеф местности;
максимальная динамическая нагрузка, действующая на канализационную систему (если прокладка осуществляется под автодорогой).

Глубина промерзания грунта – основополагающий фактор

Таблица глубины промерзания грунта для различных регионов России

Проектирование канализационных трубопроводов начинается с определения глубины промерзания почвы, в которую будет уложена канализация. Измеряющаяся в стандартных единицах измерения максимальная глубина, ниже которой влага в грунте не кристаллизуется, считается отметкой промерзания грунта. От нее и зависит глубина заложения канализационных труб.

Ниже отметки промерзания, грунт не замерзает, его объем не увеличивается и, следовательно, на проложенный в нем трубопровод не оказывается никакого воздействия. Глубину промерзания для каждого региона можно найти в сборнике нормативов «Строительная климатология», в разделе картографических материалов.

Недостаточное углубление трубы может привести к появлению в ней ледяной пробки в зимний период и повреждению трубы

Если по каким-либо причинам не удается обратиться к сборнику, поможет местная метрологическая служба. Сотрудники организации назовут Вам значение показателя, которое было выявлено в результате многолетних изучений свойств грунта. К примеру, исследования показали, что в средней полосе России глубина промерзания составляет в среднем 1,4 м, в районе Севера – 1,8÷2,4 м, а на побережье Черного моря – 0,8 м.

Особенностью строительства канализации является то, что, в отличие от водопроводных сетей, глубина залегания канализационных труб рассчитывается путем вычитания из показателя глубины промерзания грунта некоторого расстояния, так как канализационные трубы транспортируют стоки плюсовой температуры. Значение, на которое уменьшается глубина закладки, зависит от диаметра канализационных труб:

при диаметре до 0,5 м оно составляет 0,3 м. Например, чтобы провести канализацию в дом, используя трубы диаметром 0,4 м, в местности с глубиной промерзания грунта 1,6 м, необходимо заложить трубы в почву на глубину 1,30 м(1,60 – 0,30 = 1,30 м);
при большем диаметре труб – 0,5 м. Например, благоустроить тот же самый дом, но применив трубы с диаметром 0,6 м, необходимая глубина укладки канализационных труб будет равна 1,10 м (1,60 – 0,50 = 1,10 м).

Выполнив расчет канализационных труб, приступают к выкапыванию траншей, в которые далее укладывают трубопровод. Сократить расходы на земляные работы возможно, делая траншеи максимально узкими. Уменьшение же глубины залегания труб запрещено.

Особенности рельефа

Глубина закладки канализационных труб также будет сильно зависеть и от особенностей рельефа местности. При строительстве канализации на относительно ровном участке глубина залегания будет одинаковой по всей длине трубопровода.

При сложном рельефе местности труба канализации в любой точке магистрали должна находиться ниже уровня промерзания

Но если ландшафт имеет ярко выраженные расхождения по высоте, глубина прокладки канализационной трубы рассчитывается от самой низшей точки ландшафта на участке. В этом случае утверждение, что чем выше в грунт закладываются трубы, тем меньше затрат на материалы и земляные работы, не верно, ведь в результате получится сложная волнообразная конструкция магистрали. Для неровных местностей целесообразно строительство прямого канализационного трубопровода на постоянную глубину с некоторым уклоном.

Совет от профессионала: Когда канализационная система проложена в местах передвижения автомашин или людей, необходимо учесть динамическую нагрузку на полимерный трубопровод. В таких участках укладка должна производиться закрытым способом или применять армированные полимерные гофрированные трубы.

Какие трубы можно использовать

Материал и профиль подбирается в соответствии с существующим проектом сточной системы.

Чугунная продукция не теряет актуальность благодаря низкой цене и прочности.

Они устойчивы к нагрузкам и перепадам температур, однако подвержены коррозии. Современные технологии создают антикоррозийные покрытия, позволяющие увеличить срок эксплуатации изделия. Трубы из чугуна обладают большим весом, поэтому бестраншейная прокладка системы канализации потребует специальной техники и вспомогательного персонала для создания инженерной конструкции. При выполнении наружной канализации чугунные изделия необходимо обеспечить теплоизоляцией.

В последние десятилетия появилась сантехническая продукция из ПВП и ПВХ, которые не уступают по своим свойствам металлическим. Они намного легче, поэтому монтаж с такими изделиями производить проще. При установке внутренней системы в ванной или санузле лучше использовать трубы из поливинилхлорида. Полиэтиленовые и полипропиленовые трубы больше подходят для наружной системы. Преимущество пластиковых в том, что они практически не накапливают отложений.

Асбестовые трубы устойчивы к агрессивной среде. В водной среде асбест с течением времени становится только крепче. Кроме того, под воздействием потока воды на внутренней поверхности труб не происходит зарастания. Монтаж системы из асбеста не представляет большого труда, однако она чувствительна к механическому воздействию. Нужно быть осторожными при их транспортировке и установке. Необходимо обеспечить защиту для предотвращения проседания грунта и переломов. Асбестовые изделия не рекомендуется использовать в песчаной почве, так как они обладают низким сопротивлением к песку.

Санитарные нормы и строительные правила

Монтаж труб в квартире или на собственном земельном участке должна проводиться согласно предписаниям, указанным в своде санитарных правил от 1985 года. Этот документ, помимо технического регламента работ, прописывает иные правила и рекомендации по обустройству системы в грунте.

В частности, НПА содержит информацию о глубине прокладывания труб. Так, этот параметр должен равняться не менее 50 см. от уровня промерзания почвы при наступлении холода.

Важно учитывать, что указанная длина отсчитывается от нижней части трубы. Когда оборудование стока ведётся на земле. Где превалирует высокое механическое воздействие на грунт

Например, проходит дорога — трубопровод должен залегать на глубине не менее девяти метров

Где превалирует высокое механическое воздействие на грунт. Например, проходит дорога — трубопровод должен залегать на глубине не менее девяти метров.

Прокладка канализации в земле выполняется с учётом следующих важных принципов:

В месте, где по плану будет пролегать сточная система, необходимо тщательно уплотнить грунт. Такими действиями можно предотвратить размывание канализации грунтовыми водами во время сезонов обильного выпадения атмосферных осадков.
Прокладка наружной сточной системы может быть проведена правильно исключительно при соблюдении установленного правилами уклона трубопровода. Значение угла должно составить не менее 1 см. на каждый метр трубы. Соблюдение приведённого требования обуславливается тем, что бытовая система канализации не оснащается механизмом для создания напорного давления. Соответственно, если не создать уклон при монтаже трубопровода, все проходящие через него нечистоты не попадут в септик, сливную яму или дренажный колодец. Естественно, при скоплении отходов жизнедеятельности стоки быстро засорятся и придут в негодность для эксплуатации со всеми неприятными последствиями.
Прокладка труб по технологии подразумевает установку специального колодца в том месте, где на магистрали будет крутой изгиб или поворот. Кроме того, специальный колодец позволяет упростить ремонт канализации и своевременно поменять неисправный элемент системы.

Стоит упомянуть ещё одну важную рекомендацию по прокладке труб в почве. Её соблюдение поможет получить удобную и надёжную инженерную систему. Звучит это правило так — чтобы получить лёгкий доступ к элементам системы в случае выхода их из строя необходимо дно траншеи засыпать пятнадцатисантиметровым песчаным слоем. Идентичного размера слой следует сделать и над трубами.
