Особенности и преимущества шарового крана для газа

На что обратить внимание при приобретении и установке шарового крана

При подборе запорной арматуры рекомендуется предварительно составить четкое представление о таких параметрах, связанных с ее последующей эксплуатацией:

  • сечении труб в трубопроводной системе;
  • возможности возникновения гидравлических ударов, которые будут воздействовать на шаровый кран;
  • типе и агрессивности рабочей среды, с которой придется контактировать затворной пробке (шару);
  • качестве корпуса крана, которое обеспечит беспроблемность работы.

Краны отечественных производителей маркируются согласно ГОСТам

Отечественные производители (как и прочие, работающие на постсоветском пространстве) маркируют запорную арматуру согласно ГОСТам. Продукция зарубежных компаний снабжена стандартным метрическим обозначением, соответствующего условному диаметру трубы.

Металлические изделия заметно тяжелее пластиковых, разницу несложно определить, просто подержав устройство в руке. Блестящее затворное устройство – признак качества, блеск обретается вследствие дорогостоящего опыления латуни никелем или хромом.

Самостоятельно шаровый кран устанавливается при помощи следующих способов:

  1. Фланцевого. При фланцевой установке плоские кольца с отверстиями для болтов накладываются по обе стороны крана на болты. Затягиванием болтов достигается стыковка и последующая фиксация.
  2. Резьбового. Запорное устройство устанавливается по нанесенной резьбе.
  3. Сварного. Запорная арматура приваривается к определенному участку трубопровода. Надежность соединения несомненна, но осложняется проведение ремонта или демонтажа.

Зоны ответственности

Первое и основное, на что стоит обратить внимание читателя: входной вентиль в квартире попадает в зону ответственности ГорГаза или аналогичной организации, работающей в районе вашего проживания. И ремонтом, и заменой вентилей, и их периодической ревизией, и подключением газового оборудования (плит, котлов, конвекторов, варочных поверхностей) должны заниматься слесаря этой организации

Еще раз: все действия с газовым оборудованием вы осуществляете на свой страх и риск. Последствия ошибок могут быть самыми тяжелыми: взрыв бытового газа – едва ли не самое страшное событие в многоквартирном доме, часто превращающее его в кучу строительного мусора. Если у вас есть хоть малейшие сомнения в своей способности выполнить все работы, причем выполнить их быстро и правильно – пригласите специалиста.

  • у вас есть достаточно большой опыт слесарных работ; в частности, вам доводилось менять под давлением вентиля и кранбуксы;
  • вы знаете, где обесточивается ваша квартира, и имеете доступ к щитку и автоматам в нем;
  • газовая труба перед вашим вентилем не имеет видимых признаков коррозии;
  • в вашем распоряжении есть слесарные инструменты (как минимум два газовых ключа №1 и/или №2), герметизирующий материал для резьб и солидол или графитовая смазка –

дальнейший текст поможет вам выполнить замену или ремонт крана газовой плиты самостоятельно.

Последствия взрыва бытового газа.

Опрессовка и промывание

Опрессовка системы – не самый необходимый подготовительный этап, но желательный, поскольку заранее покажет дефекты и течи, если они есть.

Опрессовку не всегда делают, из-за отсутствия специального насоса и нежелания вызывать бригаду, но если отопление даст сбой в разгар холодов, затраты могут быть гораздо больше!

Особенно важно проводить проверку новой системы и той, которая наоборот, служит уже несколько лет. Стоимость опрессовки в строительных фирмах от 3000 руб

Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб

Стоимость опрессовки в строительных фирмах от 3000 руб. Дополнительно могут взять плату за выезд на объект (около 2 тыс. руб.). К слову сказать, ручной опрессовочный насос обойдётся в 4,5 – 6 тыс. руб.

Что такое краны шаровые для газа

Это отключающие устройства, которые способны обеспечить полное прекращение подачи любого вида газа в случае необходимости. Они не должны допускать утечек через элементы своей конструкции. Также исключается проход газа при полностью закрытом кране.

Для большей наглядности рассмотрим их устройство и особенности на примере газовых кранов итальянской компании FADO.

Качество

Краны шаровые для газа компании FADO отличаются от других производителей способом их производства. Для изготовления латунного корпуса здесь применяет метод горячей штамповки. Такая технология имеет преимущества перед литьем под давлением.

В процессе штамповки происходит самоуплотнение латуни. Это является гарантией отсутствия в металле корпуса серьезных дефектов. К ним относятся пузырьки воздуха и неплотности. Такие изъяны могут привести к трещинам, расслоениям и неминуемым утечкам газа.

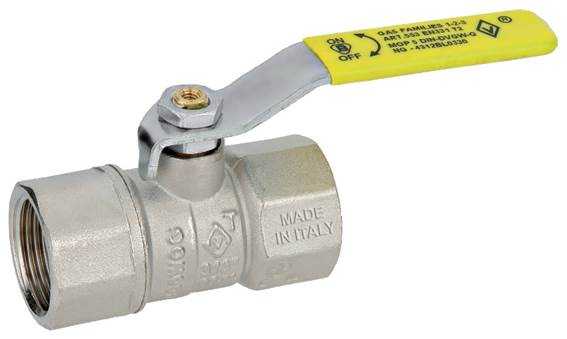

Кран серии Classic с двумя внутренними резьбами (ВВ)

Применяемый материал – высокопрочная латунь CW 617n (ЛС59-1). Она обладает необходимыми свойствами для всех видов обработки. Это позволяет выполнять штамповку, токарные работы, нарезку резьбы и другие операции с высоким качеством.

В соответствии с техническими нормами, не каждый кран может использоваться для газа. Для этого он должен иметь соответствующие разрешительные документы.

Краны шаровые для газа компании FADO обеспечены необходимыми международными сертификатами. Они подтверждают возможность использования этих изделий в системах газоснабжения.

Конструктивные особенности

Краны выпускаются двумя сериями – Classic и New. Их конструкция гарантирует выполнение всех требований безопасности при пользовании газом. Это, во-первых, обеспечение герметичности затвора.

Во-вторых, наличие ограничителя поворота и указатели положения «отрыто – закрыто». В-третьих, они герметичны по отношению к внешней среде.

Шаровой кран FADO для газа серии NEW с резьбой ВВ

Во многом они повторяют устройство кранов для воды. Однако нужно понимать и соблюдать их взаимозаменяемость. Кран для газа можно установить на систему водоснабжения. Кран для воды на газ устанавливать не допускается.

Отличия от конструкций для воды

Краны шаровые для газа компании FADO имеют бо́льшую длину корпуса. Соответственно, здесь нарезано бо́льшее количество витков резьбы. На газовых отключающих устройствах их семь, а на водяных — шесть. Это обеспечивает более надежное и герметичное соединение газового крана с трубопроводом. Снижается риск возникновения утечки газа.

Уплотнитель штока крана, изготовлен из материала «витон». Он обладает полной газонепроницаемостью и повышенной стойкостью к температуре (до 650 о С). Это требование пожарной безопасности, чтобы кран не давал утечки газа при возможном нагреве.

Герметизация штока выполнена в виде двух колец, смонтированных на нем. Они не поджимаются прижимной гайкой (как в кране для воды). Ее в конструкции просто нет. По этому признаку можно отличить кран газовый от отключающего устройства другого назначения.

Для этого достаточно посмотреть под ручку управления. Если вы там увидите прижимную гайку, то это не газовый кран торговой марки FADO.

Ручка управления имеет желтый цвет. Все краны шаровые для газа компании FADO не являются пригодными к ремонту. Это не признак низкого качества, а условие безопасности.

Общие правила эксплуатации

Основные правила эксплуатации газового крана достаточно просты и предсказуемы. Кран закрывается поворотом рукоятки на 90 градусов по часовой стрелке, а открывается поворотом также на 90 градусов, но уже против часовой стрелки. Если ручка расположена перпендикулярно к оси крана, это указывает на то, что он закрыт. Параллельное положение рукоятки означает то, что кран открыт.

Рабочая среда, проходящая через этот кран, не должна содержать чересчур жестких элементов и твёрдых примесей, которые способны повредить полированную поверхность затворного шара. Если твердые частицы все равно могут попасть в шаровой кран, перед шаровым ним следует установить сетчатый фильтр.

Сам шаровой затвор необходимо периодически открывать и закрывать, чтобы он в дальнейшем мог быть легко повернут в любую сторону.

Открывать и закрывать газовый кран разрешено только за изготовленную заводом ручку, причем ее запрещено удлинять любыми средствами

Управлять шаровым краном следует с помощью стандартной рукояти. Не нужно использовать для этих целей специальные рычаги, которые способны удлинить эту рукоятку. Открытие и закрытие крана нужно производить максимально медленно, чтобы избежать возникновения гидравлических ударов.

Давление и температура на участке монтажа шарового крана не должны быть выше рабочего давления. Для большинства конструкций не допускается использование шаровых кранов с одинаковыми температурными и номинальным давлением.

Шаровой кран требует периодического очищения от ржавчины и пыли, а также подтягивания резьбы. В соответствие с рекомендациями производителей это нужно делать раз в полгода.

При монтаже трубопроводов предусматривается конструкция крепления труб, исключающая возможность внешнего механического воздействия на кран с учетом осевых, радиальных или крутящих нагрузок.

Ремонт и проведение ТО шарового крана, находящегося под давлением, запрещены. Для полноценной эксплуатации необходимый участок трубопровода следует предварительно очистить. Во время очистки системы шаровые краны нужно по нескольку раз открыть и закрыть.

Как удалить воздушные пробки?

Просто подключить систему, наполнив ее водой, мало. Работать она не будет либо ее эффективность станет крайне низкой. Чтобы осуществить полноценный первый запуск оборудования, необходимо из системы спустить весь воздух, который в ней накопился. Современный газовый котел может иметь специальную систему для автоматического сброса воздуха при заполнении, но эффективность таких систем низкая. Это означает, что требуется ручной сброс воздуха из основных и прочих систем во время подключения. Только после этого можно осуществлять запуск.

Удаление воздушных пробок во время подключения производится не только у циркуляционного насоса, котла, но и во всех радиаторах отопления. При этом процесс начинать рекомендуется именно с радиаторов. Специально для этого они оборудованы так называемыми кранами Маевского, которые надо просто открыть, подставив под них тазик. Сначала будет слышен легкий свист – это воздух постепенно выходит из системы. Если пробки устранены, то начинает течь вода. Если батареи освободились от воздушных масс, то краны надо закрыть. Такая простейшая процедура проводится с каждым радиатором, из обязательно надо проверить и очистить от пробок. Когда из всех радиаторов воздух будет удален, стрелка манометра установится на нужном значении. Перед тем как котел газовый включить, надо в систему добавить теплоноситель, то есть подпитать ее жидкостью.

Далее надо полностью удалить все воздушные пробки из циркуляционного насоса, для чего требуется разборка некоторых частей котла. Работа эта простая, надо лишь снять лицевую панель котла, после чего найти деталь цилиндрической формы, которая имеет посередине корпуса крышку, на ней есть прорезь для отвертки. Котел надо запустить, то есть подать питание, поставить регулятор нагрева на необходимое рабочее положение. После этого раздастся слабый гул – это заработает циркуляционный насос. Можно услышать бульканье, другие звуки. При помощи отвертки крышку в найденной детали надо слегка открутить, делается это следует, пока не пойдет вода. Как только жидкость начнет просачиваться, крышку надо закрутить обратно. Такую процедуру требуется провести 2-3 раза, после чего воздушные пробки полностью покинут систему, а звуки и бульканье пропадут, насос начнет работать тихо. Сразу же после этого сработает электрический поджиг оборудования, газовый котел начнет свою работу самостоятельно.

Давление в отопительной системе требуется выровнять, добавляя воды до требуемого уровня. Система постепенно прогревается, начинает входить в нормальный рабочий режим. Подключение и первый запуск для любого отопительного оборудования является процессом сложным, требовательным. От правильно выполненной подготовки, запуска, регулировки системы зависит то, насколько отопление будет эффективным.

Вы купили и установили новый отопительный прибор в своем доме и теперь ломаете голову, как включить газовый котел? Если у вас нет возможности или желания доверить этот процесс специалистам – мы подробно расскажем вам о всех этапах и необходимых действиях, чтобы этот котел продуктивно и стабильно отапливал ваше жилище. Правильная установка, внимательность при подключении котла, а также строгое соответствие нормам безопасности использования прибора гарантируют вам теплый и уютный дом в отопительный период.

Для чего нужен шаровой кран?

Данная арматура может не только перекрывать поток внутренней среды, но и регулировать ее параметры – расход, давление, скорость и даже смешивать различные носители в нужных пропорциях. Однако, есть мнение, что такое устройство нельзя эксплуатировать при частичном повороте шара из-за его повышенного абразивного износа. Сантехники советуют владельцам собственных квартир почаще крутить ручку данного запорного элемента во избежание закисания его внутренних частей.

Шаровые краны для водопровода с консольной ручкой имеют так называемую «мертвую» зону, но этот недостаток легко компенсировать краном с ручкой-барашком. В народе его еще называют «бабочкой» или «бантом». Однако, это нисколько не уменьшает популярности такого сантехнического оборудования в быту. Шаровой кран охотно приобретают и устанавливают на радиаторах отопления, сушилках, системах «теплый пол» и так далее.

Техническое описание

Первое, что следует рассмотреть, так это устройство шарового крана.

Строение

Конструкция газового шарового крана

Обозначение на рисунке Название
1 Корпусная часть. Чаще всего встречается из латуни или стали.
2 Патрубок подключения. Может иметь резьбовое или приварное соединение.
3 Горловая часть. Пропускает через себя шток.
4 Соединительный шток. Связывает между собой рукоять и шар.
5 Шайба ограничения.
6 Запорный шар. Непосредственно осуществляет закрытие и открытие прохода.
7 Седло. Позиционирует шар в нужном месте.
8 Кольцевая опора. Держит седло.
9 Пружина.
10 Кольцевое уплотнение.
11 Кольцо.
12 Фланец.
13 Рукоятка.
14 Уплотнение седла.
15 Фиксирующая гайка. Удерживает рукоятку.
16 Стопор.

Принцип работы

Стальной полый шар

Наиболее важной и основной деталью рассматриваемого газового крана является запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком. Инструкция функционирования такого механизма элементарна:. Инструкция функционирования такого механизма элементарна:

Инструкция функционирования такого механизма элементарна:

  • Человек лёгким движением руки поворачивает рукоятку на 90 градусов.
  • Шток передаёт данное движение шару.
  • Стенка меняется на отверстие, создавая свободный проход.

Достоинства

Шаровой газовый кран КШГ из стали

Шаровая запорная арматура для газопровода имеет целую совокупность положительных сторон:

  • Относительно низкая цена. Достигается благодаря простоте конструкции, исключающей использование дорогостоящих компонентов.
  • Малый вес. Не утяжеляет трубопровод, что позволяет ограничиваться стандартными креплениями для труб.

Обычное крепление для газопровода

Высокая надёжность. При изготовлении применяются только материалы высокой прочности.

Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам

  • Высокая скорость и простота эксплуатации своими руками. Достаточно выполнить короткий поворот ручки, чтобы изменить положение из «открыто» в «закрыто» и наоборот.
  • Отсутствие необходимости в техническом обслуживании. Такую запорную арматуру можно без опасений устанавливать в труднодоступных местах.
  • Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
  • Возможность монтажа даже под водой. При этом абсолютно исключено проникновение жидкости внутрь системы.
  • Маленькие размеры. Позволяют не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко выполняют 1-2 человека.

Запорный кран шарового типа на газовой трубе

  • Привлекательный внешний вид. Единственная выделяющаяся деталь – это рукоятка, которая может быть выполнена в виде бабочки или вытянутого рычага. В любом случае технический узел смотрится вполне эстетично.
  • Простота установки. Возможно как резьбовое, так и сварное соединение.

Технические данные

Кран с ручкой-бабочкой и условным проходом 15 мм

Разберём параметры классической модели для установки на домашнем газопроводе:

Параметр Значение
Сечение 1,5 см или ½ дюйма
Количество витков на резьбовом соединении 6-7
Показатель герметичности Класс А
Выдерживаемое давление Не менее 6 МПа
Допустимая температура От -20 до +130 градусов Цельсия
Материал корпуса Латунь марки ЛС-59-2
Тип рукояти Бабочка
Колер рукояти Жёлтый в соответствии с правилами обозначения газопровода
Материал прокладки Фторопласт
Резьбовое соединение под манометр G ½ / G ½
Типы резьбовых соединений Внутренняя-наружная и внутренняя-внутренняя
Высота изделия 5,8 см
Длина с учётом рукояти 6,7 см
Длина корпусной части 6,7 см
Внешний диаметр 3,3 см

Возможные разновидности

Следует также отметить, что шаровые газовые краны могут различаться между собой по некоторым особенностям, а именно:

По возможности выполнения ремонта. Бывают разборные и цельносварные образцы.

Кроме этого существуют модели, имеющие электропривод, позволяющий автоматизировать процесс его закрытия и открытия.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку,

    взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.

  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

Из каких материалов изготавливаются шаровые краны

Современная запорная арматура бывает:

  • Латунной;
  • Стальной;
  • Из легированной стали;
  • Из нержавейки;
  • Пластиковой;
  • Чугунной.

Наиболее распространенными считаются краны из латуни, которые находят применение в сантехнике.

Среди их преимуществ выделяют: доступность, наличие разнообразных моделей, оптимальные рабочие параметры для работы с газом и водой, стойкость к механическим нагрузкам.

Отрицательные качества следующие: небольшой ассортимент диаметров, отсутствует приварное исполнение, если температура рабочей среды превышает +200 градусов Цельсия – это может привести к нестабильной работе арматуры, не подходит для трубопроводов по которым транспортируются нефтепродукты.

Для производства стальных кранов используется углеродистая сталь (марка 20 и 25). Такие модели чаще всего применяются в ЖКХ и промышленной отрасли.

Их сильные стороны: доступность, многообразие моделей, отлично подходят для газовых и водяных магистралей, стойки к механическим нагрузкам, продукция от различных производителей.

Слабые стороны: нестабильно функционируют если температура рабочей среды падает ниже -40 градусов Цельсия, в трубопроводах с холодной водой не могут долго эксплуатироваться, не подходят для систем со слабоагрессивными средами.

Кран шаровый хладостойкий – разновидность запорной арматуры, для изготовления которой применяется легированная сталь. Их особенность сводится к тому, что они могут устанавливаться на трубопроводах, эксплуатируемых при низких температурах – до -60 градусов Цельсия. Что касается остальных параметров, они схожи со стальными кранами.

Нержавеющие краны, как правило, применяются в области промышленности.

Их преимущества: функционируют с различными рабочими средами, отлично справляются с низкими температурами – до -60 градусов Цельсия.

Недостатки: дороговизна, небольшое количество возможных моделей.

Для изготовления чугунных изделий применяется серый (ковкий) чугун. Необходимо отметить, что в последнее время большим спросом пользуются краны из стали, в связи с этим чугунная арматура увеличилась в стоимости, а многие производители отказались от ее производства. Таким образом, с 2010 года на территории России есть только один производитель чугунных газовых элементов, а все остальная продукция – неликвиды, изготовленные еще во времена СССР. Если сравнивать такие модели с кранами из стали – у них нет определенных сильных сторон, поэтому их можно смело менять на более современные.

Для производства пластиковых кранов используется, как правило, полипропилен. Такая арматура монтируется вместе с пластиковыми трубопроводами.

Сильные стороны: длительный срок эксплуатации (практически как у изделий из латуни), доступность и небольшая масса.

Слабые качества: устанавливаются только на трубы из пластика.
