Газификация промышленных объектов: как газифицировать предприятие

Типы систем газоснабжения

Промышленные предприятия можно газифицировать по разным схемам, которые различаются в зависимости от проектных условий каждого отдельного предприятия.

Использование конкретной схемы газоснабжения или комбинации и комбинации нескольких схем определяется индивидуальными расчетными условиями. Комбинация схем обычно разрабатывается в тех случаях, когда потребность в газе в цехах предприятия сильно разнится

Одноступенчатые системы газоснабжения проектируются в случаях, когда:

  • планируется подключить предприятие к газовой сети города с низким уровнем давления;
  • через центральный газорегулятор планируется подключить промышленное предприятие к газовой сети города, если необходимо обеспечить низкое давление в трубопроводе завода;
  • подключение промышленной площадки к городским сетям разрабатывается путем подключения к центральной системе через газораспределительный пункт с будущим средним уровнем давления газа в трубопроводах.

Установка двухступенчатых систем предусмотрена в следующих случаях:

  • при подключении газораспределительных устройств цеха промышленного предприятия к газовой сети города через распределительные пункты среднего и низкого давления в газопроводах цеха;
  • при подключении газораспределительных устройств цеха промышленного предприятия к городской газовой сети среднего давления на среднем уровне давления в газопроводах цеха;
  • при подключении газораспределительных устройств цеха к центральному газораспределительному пункту городских сетей со средним уровнем давления в газопроводах между цехами и низким уровнем давления в газопроводах цеха;
  • при подключении газораспределительных узлов магазина к центральному газораспределительному пункту городских сетей при среднем уровне давления газа в газопроводах между магазинами и на среднем уровне давления в газопроводах магазина.

При проектировании системы газоснабжения отдельного промышленного предприятия инженеры часто сталкиваются с необходимостью объединить принципиальные схемы для конкретных условий газового завода.

Кому нужна большая бочка

Как правило, такие большие бочки устанавливаются на объектах, где очень мощная котельная. Очень мощно – это от 100 киловатт и выше. Идёт большое потребление газа. Оно нужно либо для нескольких объектов, либо для одного, но очень большого. В эту категорию в основном попадают промышленные предприятия, магазины, мойки,  большие объекты жилые, если нужно газифицировать сразу несколько жилых объектов.

В этом году мы устанавливали такую ёмкость на большое частное землевладение, где у заказчика было сразу 5 жилых домов. Было 3 гостевых, одно общее и плюс ещё баня. У него была одна общая котельная, от которой уже потом был развод теплотрасс по всем этим 5 объектам. Поэтому ему требовалось большое потребление газа и, соответственно, такая ёмкость.

Газоснабжение частного дома, технология газоснабжения

Подключение коттеджа или хозяйства к территориальной сети включает в себя ряд мероприятий по сбору и анализу документации, монтажные работы, проверки. Иногда процесс может затянуться на каком-либо этапе, чтобы предотвратить такую ситуацию рассмотрим, как происходит газификация.

Получение разрешительной документации

В газовую службу подается заявление о получении технических условий. Документ содержит: подтверждение прав собственности или разрешение на строительство, кадастровый план и техпаспорт здания. Если площадь объекта более 300 м², то предоставляется расчет мощности оборудования. К заявлению прикрепляют квитанцию, подтверждающую оплату сбора за подключение.

В процессе газификации потребуется акт о соответствии дымоходов и вентиляции СНиП 2.04.08-87.

Проектирование

Проект разрабатывается по договору. Выполняются замеры, проектирование котельных, выбор и согласование оборудования и места его расположения. Проект, отданный на утверждение в газовую службу должен включать поэтажный план помещений, в которые заведено отопление, точки потребления горячей воды, назначение использования котла.

Монтажные работы

Этап может быть начат только при наличии необходимых средств защиты и пожаротушения. Монтаж труб внешнего и внутреннего газопровода сопровождается установкой оборудования, предусмотренного проектом: отключающих и регуляторных устройств, измерительных приборов, тепловентиляторов, котлов. Труба оснащается запорными клапанами, проводится гидроизоляция.

Техническая документация

Работы принимаются заказчиком и представителем газовой службы в присутствии подрядчика. После оплаты пошлины, документация о техническом надзоре оформляется в течение одного месяца, затем подается заявка о пломбировании счетчиков, после чего оплачивается врезка.

Проверка и наладка оборудования

На данном этапе испытывают исправность оборудования, герметичность, проводится настройка во всех режимах использования. Снятые показатели позже будут занесены в акт приема.

Подключение к центральной сети. Данную услугу оказывает представитель региональной или городской службы.

Пуск

Сотрудник районного отделения осуществляет открытие клапана, при отсутствии утечек и исправной работе оборудования, домовладение считается газифицированным.

Включение приборов осуществляется сотрудниками сервисной компании.

Договор «под ключ» с одной организацией, начиная с получения технических условий и заканчивая пуском газа, сократит расходы на 20-30%, а так же ускорит процесс. Комплексная организация газоснабжения коттеджного поселка производится по соглашению с управляющей компанией или кооперативом собственников.

Категории газифицируемых объектов

В каждом конкретном случае подключение к центральной сети требует разного объема работ и затрат на строительство, в связи с этим объекты были разделены на категории:

I Категория:

Включает частные домовладения, потребление которых не будет превышать 5 м³/час и предприятия малого бизнеса с расходом до 15 м³/час. Такой объект должен находиться в пределах 200 метров от магистрального провода, проект не предусматривает регуляторных пунктов, давление составляет до 0,3 МПа. Оформляется типовой договор на подключение.

II Категория:

Это объекты частного сектора, расход которых превышает пределы первой категории, требуется построение распределяющих газопроводов или регуляторных пунктов. Давление до 0,6 МПа, площадь строения больше 300 м².

III Категория:

К ней относятся частные хозяйства, для которых необходим индивидуальный проект. Их потребление превышает 500 м³/час. Ландшафтные особенности требуют ведения работ на территории лесного фонда, болот, водных препятствий или со скальными грунтами. Кроме этого, если на пути встречаются автотрассы и иные препятствия, вынуждающие применять горизонтальное бурение, объект относят к данной категории. Стоимость газификации в этом случае определяется сметой.

Каким может быть газоснабжение

80% сетей имеют низкое давление и обеспечивают газоснабжение жилых домов, среднее и высокое давление нужно на специализированных предприятиях. Различаются и способы подачи: через центральную сеть или автомобильным транспортом.

Газ подается в многоквартирные дома, имеющие такую систему распределения, при которой он заведен в каждое жилое помещение, а так же в коттеджи и хозяйства, где каждый жилой объект должен быть оборудован собственной котельной (кроме использования баллонов для приготовления пищи). Режим газоснабжения определяет среднесуточный расход всеми жильцами, оптимальное давление и устанавливается инженером соответствующей службы.

Требования к автономной газификации частного дома

Автономные системы газоснабжения жилых домов действуют без подключения к центральным сетям. При отсутствии газопровода разрешается эксплуатация баллонных установок, но возможности в таком случае ограничиваются лишь использованием для приготовления пищи. Для полного обеспечения домовладения устанавливают газгольдеры и разрабатывают проект, при котором обеспечиваются все нужды, в том числе газоснабжение хозяйственных строений: гаражей, теплиц, мастерских.

Организация газоснабжения с размещением баллонов

Такой способ не рекомендовано использовать при наличии погребов и подвалов, чтоб предотвратить проникновение газа в эти помещения, однако это допускается при уплотнении входов и заделывании щелей. Внутри жилого помещения может располагаться один баллон, укрепленный хомутами, емкостью не более 50 литров и двухгорелочная плита. Минимальное расстояние от печи, отопительных приборов и плиты – 1 метр.

Возможен вариант наличия двух баллонов по 27 литров, один из которых резервный и четырехгорелочная плита. Баллоны при этом должны быть расположены снаружи здания в несгораемом металлическом шкафу, закрепленном у стены с помощью металлических скоб и имеющего основание не менее 10 см. Необходимые промежутки от оконных проемов 1 этажа 0,5 метра и 3 метра от входов в подвальные помещения.

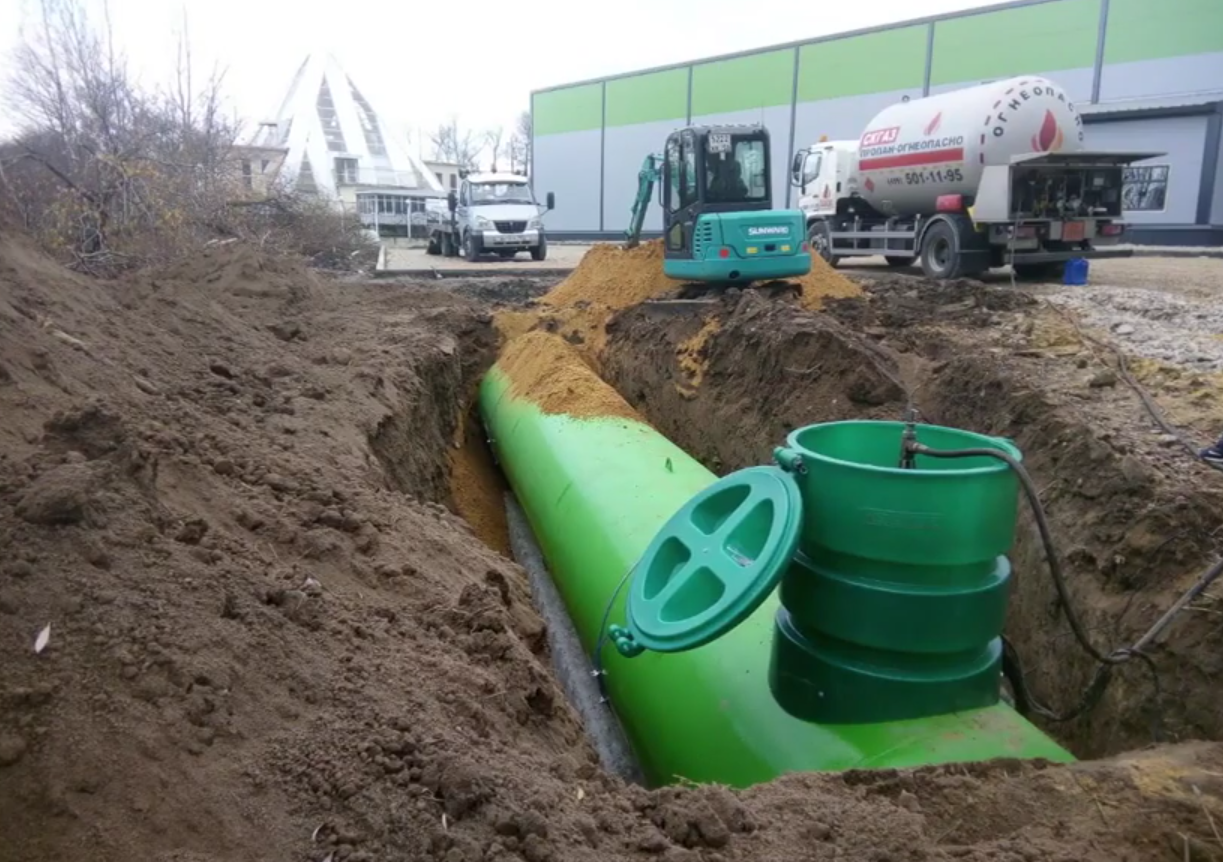

Установка газгольдера

Автономная система газификации удовлетворяет потребности в отоплении, водонагреве, приготовлении пищи, для этого на участке размещается газгольдер – подземный заправляемый резервуар и котельная в сухом помещении или отдельном строении.

Согласно требованиям ГОСТ газгольдер изготавливается из стали, для него обязательна электрохимическая защита, однако в продаже встречаются модели, не соответствующие этому стандарту. Площадь котельной при размещении одного котла 4м². Ограждающие стены должны быть огнестойкими, а отделка выполняется из негорючих материалов. Вентиляция должна быть троекратной, проектируются окно и дверной проем от 0,8 метра. Необходимо подведение водоснабжения и канализации для функционирования отопительной системы, а так же отдельный автомат на линию электросети.

Газификация объектов промышленного назначения: цели и задачи

Зарождающемуся, модернизируемому, масштабируемому предприятию тепловое и энергетическое снабжение жизненно необходимо. Без организации системы централизованной или автономной газификации не обойтись. Выбирают именно газ уже потому, что это наиболее экономичный путь на фоне всех возможных вариантов получения энергии.

  • Комплексные индивидуальные решения предлагает компания.
  • Обращаясь к нам, вы получаете весь спектр услуг (отдельно и «под ключ») – от проектирования газификации объектов до монтажа и обслуживания.

Грамотно выстроенная система позволяет комплексно решить проблему газоснабжения любого по масштабам и сложности. Газ применяется традиционно в качестве главного теплоносителя. При необходимости бесперебойной его подачи мы включаем в проект организацию резервного газоснабжения.

  • Как правило, это автономные системы, предназначенные для форс-мажорных ситуаций, ремонтных и прочих мероприятий временного или периодического характера.
  • Формируются резервуары-хранилища сжиженного газа с учетом допусков, норм, правил, законов, действующих на территории РФ для обеспечения максимальной безопасности объекта и его окружения.
  • При этом необходимы четкие расчеты не только оборудования и автоматизация переключения для бесперебойной работы промышленных объектов, но и учет максимальных нагрузок.

Резервное газоснабжение необходимо практически всем предприятиям. Оно подразумевает подачу теплоносителя из газгольдеров для предотвращения экономических и производственных потерь. Они возможны не только при аварийных ситуациях, но и во время штатных, плановых мероприятий, связанных с:

  • ремонтом или масштабированием систем;
  • подключением нового оборудования;
  • переводом на иные коммуникации и прочее.

Основные потери происходят в случаях непредвиденного прекращения подачи топлива по линии централизованных поставок, но и плановые мероприятия, даже отлично подготовленные и проведенные в кратчайшие сроки, могут стать причиной бизнес-потерь. Мы все это учитываем. Для каждого объекта находим индивидуальные проектные решения.

Инвестиции

Суммарный объем инвестиций «Газпрома» в газификацию регионов России в 2005 — 2020 годах составил 451,6 млрд руб.

В 2021 — 2025 годах компания планирует направить на газификацию российских регионов 526,1 млрд руб. — больше, чем за предыдущие пятнадцать лет.

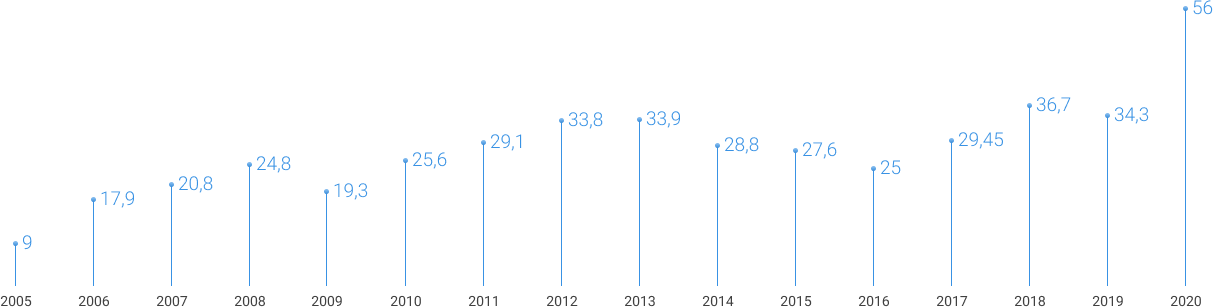

Объем финансирования «Газпромом» программ газификации, млрд руб.

За период с 2005 по 2020 годы было построено более двух с половиной тысяч газопроводов общей протяженностью более 35,5 тыс. км. В результате уровень газификации природным газом в России к 1 января 2021 года достиг 71,4% (в городах — 73,7%, в сельской местности — 64,8%).

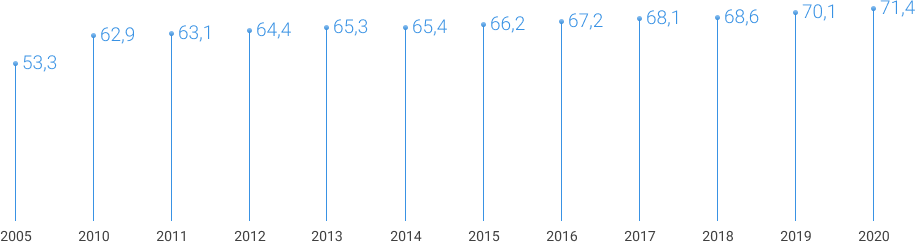

Уровень газификации природным газом в России (по итогам года), %

В 2020 году, как и в предыдущие годы, «Газпром» полностью выполнил взятые обязательства — в Российской Федерации построен 141 газопровод протяженностью 2,19 тыс. км.

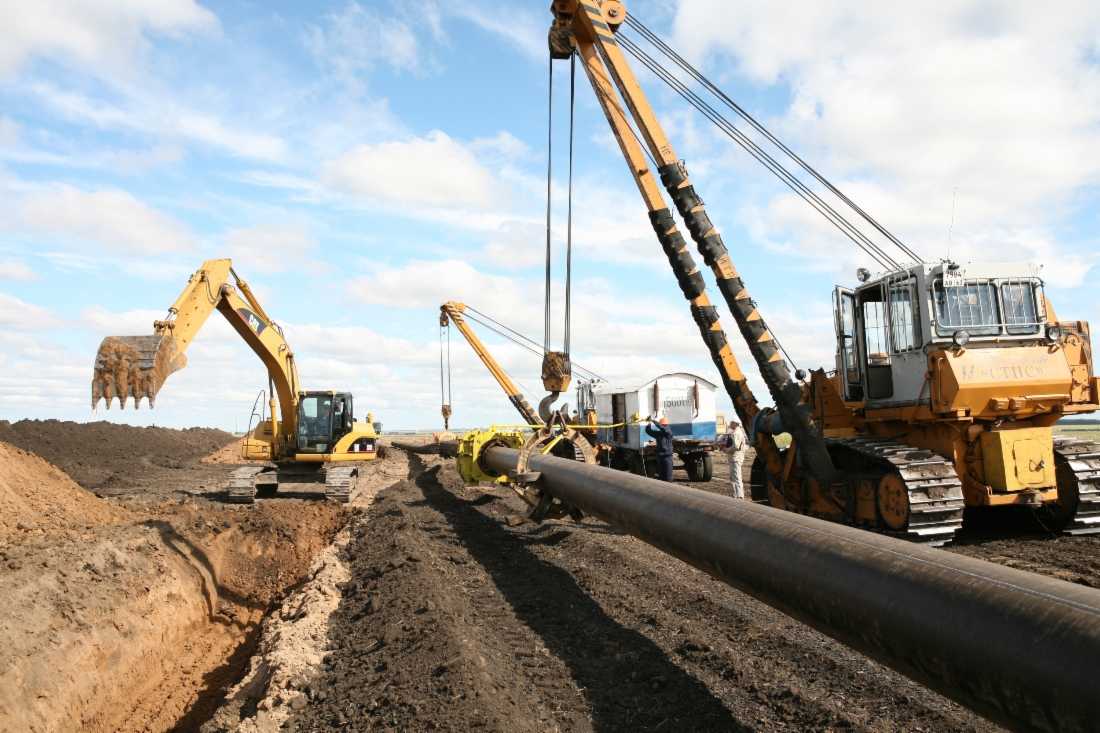

Строительство межпоселкового газопровода

Увеличенная фотография (JPG, 1,7 МБ)

Как происходит строительство газопровода (подводка газовой ветки к дому)

Укладка производится только специальными службами или подрядными организациями, имеющими лицензии. ГОСТ предусматривает подземный и надземный способ, который реализуется при наличии неустранимых препятствий. Строительство происходит в полном соответствии с утвержденным проектом газоснабжения.

При проектировании учитывается специфика грунта, содержание коррозийных элементов, глубина залегания грунтовых вод, климатические и ландшафтные особенности, расположение магистрального газопровода. Исходя из этих данных, происходит подбор труб и других материалов, необходимых для стыковки.

Самый безопасный, но и самый затратный – подземный способ, обычно подготавливают траншеи глубиной 1,5-2 метра. Проще всего применить горизонтальное бурение, однако это возможно не всегда, так как в грунте могут быть пустоты или наоборот, более плотные включения.

Наземные участки закрепляются на опорах, этот способ дешевле подземного, но необходима дополнительная защита от погодных условий и частые осмотры на предмет несанкционированной врезки.

Автономная газификация

Концепция участия «Газпрома» в газификации регионов России подразумевает дифференцированный подход к газификации с учетом наличия в регионах запасов природного газа и развития имеющихся , а также возможность использования альтернативных энергоносителей, включая сжиженный и компримированный природный газ (СПГ и КПГ), сжиженный углеводородный газ (СУГ).

Особое внимание при этом уделяется газификации небольших и удаленных от магистральных газопроводов населенных пунктов, что особенно важно для сельской местности. В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа

Производительность комплекса составляет 19 млн куб. м газа в год

В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год

В 2014 году «Газпромом» реализован первый проект автономной газификации — построен комплекс СПГ в Пермском крае. В состав комплекса вошли мини-завод по производству СПГ в д. Канюсята (Карагайский район), а также три станции приема, хранения и регазификации природного газа. Производительность комплекса составляет 19 млн куб. м газа в год.

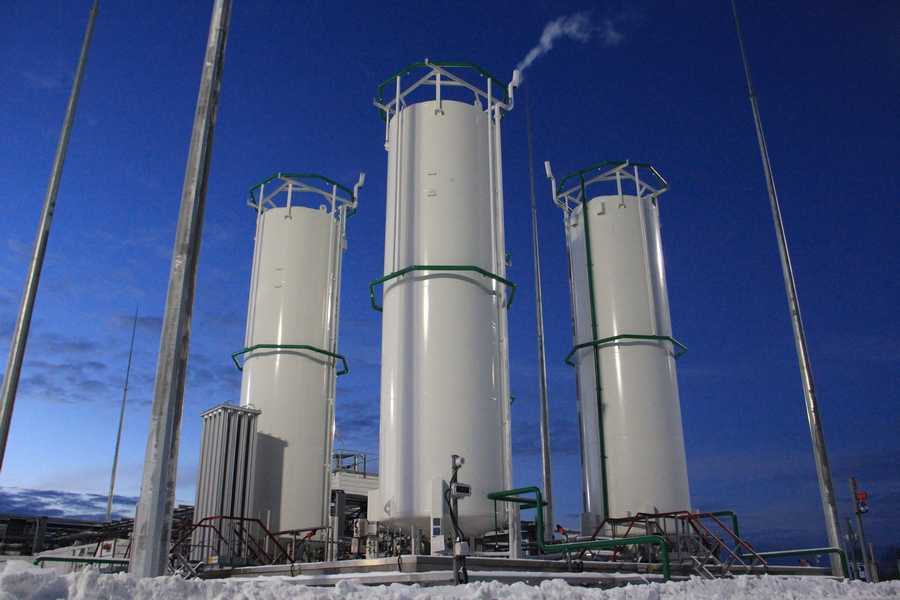

Комплекс СПГ в Пермском крае

Увеличенная фотография (JPG, 405,4 КБ)

В Томской области продолжается реализация проекта по строительству шести объектов: малотоннажного комплекса по сжижению природного газа мощностью 7 т в час и пяти станций приема, хранения и регазификации.

О нормах и правилах монтажа газопровода

Для того, чтобы газоснабжение было безопасным соблюдаются условия защиты всех элементов от влажности, коррозии, механических повреждений, воспламенения, разгерметизации. Внутри помещений прокладывают стальные трубы, соединенные сваркой, а резьбовые и фланцевые соединения применяются в местах размещения отключающих устройств.

Газопровод не должен перекрывать дверные и оконные проемы, располагаться на расстоянии менее 25 см относительно элементов электросети, и 50 см от электрощита, находится в помещениях с повышенной влажностью или содержанием взрывоопасных веществ. Следует выдерживать дистанцию 80 см между трубой и плитой, а так же между счетчиком и отопительными приборами.

Газификация: термины и определения

Единая система газоснабжения – это технологический комплекс, контролирующийся государством и обеспечивающий проведение всех мероприятий, позволяющих гражданам и предприятиям использовать газ в качестве источника энергии. На территории России ее собственником является Газпром.

Качество газоснабжения регламентируется ст. 19 федерального закона от 31.03. 1999 N69-Ф3, который гласит, что поставки могут производиться только при соответствии требованиям и обязательной сертификации.

Специалисты отрасли оперируют различными терминами, которые не всегда понятны.

Рассмотрим основные:

  • Природный газ – полезное ископаемое, получаемое из различных источников: из газоконденсатных месторождений, как сопутствующий продукт при нефтедобыче или нефтепереработке.
  • Газораспределение – сеть, обеспечивающая транспортировку от источника к потребителю. Она включает все газопроводы и вспомогательные элементы: средства защиты, регуляторные пункты, автоматические установки распределения – до ввода на участок потребителя.
  • Газорегуляторный пункт – устройство или установка, которое увеличивает или снижает давление до заданного показателя.
  • Объекты газоснабжения – это жилищно-коммунальные или промышленные здания с возможностью газификации.
  • Вводный газопровод – отрезок трубы от блокирующей мембраны, установленной при вводе на участок до внутридомовой разводки.
  • Внутренний газопровод – внутридомовой участок, проложенный от места ввода или подвальной разводки до мест подключения приборов.
  • Газоиспользующее оборудование – любые устройства и приборы, модифицирующие газ в энергию, к ним могут относиться: котел или плита, печи, турбины, двигатели.
  • Нормативное расстояние – минимальное пространство вокруг объектов газораспределительной сети, обеспечивающее безопасность при возможной аварии.
  • Одоризация – процесс, при котором добавляют составляющую с резким специфическим запахом для предотвращения утечек.
  • Расход – объем, прошедший через сечение трубопровода в единицу времени.

Стоимость услуги газификации

Использование природного газа является экономичным, бесперебойным и экологически безопасным. Когда владельцы и ответственные лица промышленных предприятий, заводов, фабрик осознают будущие выгоды от газификации, они задаются вопросом о стоимости трубопроводных услуг.

Аналогичные вопросы задают частные домовладельцы, которые обеспокоены стоимостью подключения не меньше, чем руководители предприятий и совет директоров. Статьи затрат для частных и коммерческих потребителей фактически схожи, разница в основном в тарифах.

Прокладка трубопровода возможна только при наличии подтверждения технической возможности от газораспределительной организации. После вынесения вердикта о допустимости подключения к газовой сети составляется смета на выполнение работ

С одной стороны, необходимую документацию можно собрать лично. В этом случае вам придется решать проблемы с документацией, тратить личное время, деньги и вникать во все процессы. Непосредственный монтаж газовых систем должен производиться в соответствии с нормами и правилами, утвержденными государственными органами.

Провести такие работы смогут только компании, специализирующиеся на устройстве газопроводов. Вы можете использовать услуги небольших групп, подрядчиков или крупных сервисных групп.

С другой стороны, на рынке присутствует ряд компаний, оказывающих комплексные услуги по организации поставок газа промышленным и торговым предприятиям. Такие организации за заранее оговоренную сумму проведут весь комплекс работ, включая оформление документов, закупку оборудования и установку всех систем.

Только сертифицированные компании предоставляют качественные комплексные услуги по строительству трубопроводов с пошаговой поддержкой от проектирования до запуска всех систем. При обращении к некомпетентным специалистам прогресс в работе может застопориться на начальном этапе

Конечно, услуги таких компаний стоят недешево. Однако они гарантируют высокое качество работы и выполняют заказы в кратчайшие сроки.

Стоимость услуг специализированных компаний варьируется в зависимости от ряда факторов:

  • мощность установленного оборудования, измеряемая в кВт;
  • количество объектов на территории компании, на которые будет подан газ;
  • наличие и количество технологических устройств по потреблению газа;
  • планируемая длина трубопровода, измеренная в метрах;
  • геологические условия трассы прокладки трубопровода.

Чтобы сэкономить на газификации, рекомендуется придерживаться следующих советов:

  • теплоизоляция газопроводных конструкций снижает теплопотери отапливаемых объектов и требуемую мощность оборудования;
  • установка современных систем отопления окупается в короткие сроки благодаря их высокой энергоэффективности;
  • если в районе есть промышленные сооружения, стоит подумать о совместном проектировании маршрутов газоснабжения;
  • рассчитать наиболее оптимальный маршрут и способ прокладки газовых трасс.

В среднем на выполнение всех этапов, от проектирования до пуска систем газоснабжения, уходит от 12 до 15 месяцев.

Оборудование для систем промышленной газификации

Компания работает с самыми разными загородными промышленными объектами. Наши специалисты знают их особенности. Для предприятий-заказчиков сжиженный газ является:

  • средством обогрева помещений;
  • источником необходимой энергии для ведения производственной деятельности;
  • исходным материалом для реализации собственных технологических процессов;
  • комплексной основой ведения производственной деятельности.

Все эти цели обязательно учитываются на этапе проектирования систем газификации объектов промышленного назначения и выстраивания схем подачи топлива.

Вне зависимости от того, для каких целей создается система газификации объектов («под ключ» или с заказом определенного типа услуг, в том числе проектирования), в регистр ее объектов и оборудования включается целый ряд элементов. Приступая к работе по проекту, мы учитываем все пожелания заказчика, цели и задачи, и плотно обсуждаем с необходимость присутствия в системе таких элементов, как:

  • резервуары для хранения сжиженных углеводородных газов (СУГ), которые могут быть надземного или подземного типа;
  • испарительная установка водного либо сухого типа;
  • насосно-компрессорное оборудование;
  • трубопроводы;
  • контрольно-измерительные автоматические приборы, устройства безопасности;
  • узел для приема СУГ и их учета.

Совместно принятые решения ложатся в основу технического задания, а в дальнейшем список включается в проектную документацию.

Рассеиваем миф

«Давайте мы  большую бочку поставим на маленький котёл, на небольшое строение, и нам хватит лет на 5-10 этого газа». Это неправильно, потому что в этом случае газ будет отстаиваться. Если он в течение года не успевает котёл этот газ выбирать, то начнет происходить расслоение пропана и бутана. Бутан, который будет находиться в бочке, он будет у вас накапливаться, накапливаются и через год произойдет, так называемое, забутанивание ёмкости.

В завершении хотим отдельно рассказать  про оформление таких объектов с такими большими емкостями. Тут два варианта.

Если у вас частный объект,  то тут всё просто. Заключается договор с компанией, которая осуществляет монтаж, и всё, вам больше ничего не нужно, так как ёмкость установлена на вашей частной территории.

Если же вы газифицируете промышленный объект, то к этому вопросу нужно подходить более детально и более скрупулезно. Для юридических лиц требуются очень серьёзные нормы и сдача  оборудования в Ростехнадзор. Требуется проект согласования и куча согласовательных документов. Поэтому если у вас возник вопрос с промышленной газификацией, то обязательно вызывайте к себе инженера, консультируйтесь. Чтобы изначально сделать всё правильно, чтобы в будущем у вас не возникло проблем с оформлением. Если вы нарушите нормы и правила при установке газгольдера, то в будущем вам могут запретить эксплуатировать этот газгольдер,  и вы останетесь без газа.

Варианты газового топлива

Основные потребители газа – заводы и электростанции. Они используют газ как эффективное топливо. Предприятия химической, металлургической и машиностроительной отраслей также используют газ при реализации технологических процессов. В городах пищевая промышленность активно переходит на газ.

Подача газа на промышленное предприятие в зависимости от источников топлива может осуществляться разными способами. Крупные промышленные компании используют собственные источники газа. В большинстве случаев это генераторный газ, коксовый газ или доменный газ. При переработке угля выделяются искусственные газы: осветительный, коксовый и другие.

Взаимодействие химических элементов в производственных процессах приводит к выделению газа в качестве побочного продукта. При обнаружении недостатка или недостатка ресурсов промышленные предприятия часто подключаются к магистральному трубопроводу, по которому поставляется природный газ: стандартный или попутный нефтяной газ.

Коксование или пиролиз угля осуществляется путем его нагрева до очень высоких температур. Духовки, в которых происходит этот процесс, не пропускают кислород. В результате, помимо ряда побочных продуктов, также образуются газообразные соединения

Природный газ считается лучшим вариантом топлива для газоснабжения.

Это связано со следующими преимуществами:

  • низкая цена на природный газ;
  • высокая теплотворная способность;
  • возможность быстрого и дешевого транспорта;
  • небольшое количество вредных выбросов в атмосферу при горении;
  • полная автоматизация горения.

Газ выигрывает на фоне других видов топлива за счет того, что он поставляется в основном по газопроводам.

Это позволяет владельцам промышленных предприятий высвобождать земли, предназначенные для твердого топлива и их отходов. Это также устраняет необходимость в транспортных средствах для постоянной перевозки больших объемов топлива.
