Классификация кабелей и проводов: особенности + фото

Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

М – монтажный
МГ – гибкий монтажный
П (У) или Ш – установочный
К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

П – полиэтилен
В или ВР – поливинилхлорид
Р – резина
Н или НР – негорючая резина
С – стекловолокно
К – капрон
Д – двойная обмотка
Ш – шелк полиамидный
Э – экранированный

Буква 4. Конструктивные особенности:

Г – гибкий
К – бронированный, оплетенный круглой проволокой
Б – бронированный лентами
О – в оплетке
Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

з – заполненный
нг – негорючий
HF – при горении выделяют мало дыма
LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

А — кабель с алюминиевой жилой;
В — изоляция каждой жилы из ПВХ;
В — наружная оболочка из ПВХ;
Г — кабель гибкий;

нг — оболочка не поддерживает горение;
3 — три жилы;
2,5 — сечение жилы.

Типы проводов и кабелей

Основные отличия между проводом и кабелем:

в структуре провода — одна или несколько проволок, скрученных между собой, возможна защитная оболочка;
кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным;
провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони;
монтаж провода допускается только внутри электрораспределительных устройств;
срок службы кабеля – до 30 лет, провода – не более 15 лет.

Вид/типы


Кабели	Силовые
	Для передачи информации
	Коаксильные
	Витая пара
	Оптоволокно
Провода	Обмоточные: медные, провода высокого сопротивления
	Выводные
	Монтажные
	Соединительные
	Автомобильные
	Для подвижного состава
	Установочные
	Авиационные
	Для геофизических работ
	Провода связи
	Изолированные для воздушных линий
	Неизолированные
	Термоэлектродные
	Термостойкие
	Прогревочные

При монтаже телефонных, греющих, компьютерных либо высоковольтных кабелей важны и знания, и марки, и способы подключения.

https://youtube.com/watch?v=qpMXYWhkkys

Обычно в комплекте к любому AV-прибору прилагается комплект проводов (RCA), названных в обиходе «тюльпан».

Разъемы подразделяются по напряжению:

высоковольтные;
низковольтные.

По применению:

видео (используемый в ТВ);
питающие;
аудио;
сигнальные;
компьютерные.

По диапазону:

высокочастотные;
низкочастотные.

Широко применяются высокочастотные (коаксиальные) разъемы ВЧ, также типа Т и FTP.

AV-выход – специальный разъём, используемый для передачи аналогового сигнала. Достаточно провода со специальными выходами: через AV-выход реально подать аналоговый сигнал от одного устройства к другому.

ВАЖНО! Параллельный порт, часто называемый принтерным портом, является самым быстрым и надежным способом подключения к ПК принтера и прочих устройств. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;

Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;.

Нуль-модемный кабель используют для соединения ресивера и компьютера, который можно сделать своими руками.

Проводом для термопар называют кабель (провод) компенсационный. Его используют для подключения термопар (термопреобразователей) к преобразователям и измерительным приборам, для снижения погрешности измерения.

Оптоволоконный кабель (ВОЛС) – принципиально новый тип кабеля, информация передается световым сигналом, а не электрическим. Прозрачное стекловолокно – основной элемент, по которому свет проходит на большие расстояния с несущественным ослаблением.

Кабели ТП имеют токопроводящие жилы O 0,32, 0,4,0,5, 0,7 мм, их изоляция – сплошная полиэтиленовая (каждая жила определенной расцветки), скрутка жил четверочная (звездная) или парная — часто используется без брони. Кабели с пластмассовой оболочкой подразделяются на типы, среди которых и ТПП.

ВАЖНО! Кабель ТПП используется для эксплуатации в местных телефонных городских сетях, прокладка осуществляется в тоннелях, шахтах, по стенам зданий, коллекторах. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов

Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов.

Необходимость барабанов для электрических кабелей, предназначенных для транспортировки, хранения и прокладки электрических кабелей напряжением до 10 кВ определены ГОСТом 5151-79.

Основное предназначение лотка кабельного НЛ10ц оцинкованного — прокладка на них кабелей и проводов напряжением до 1000В в школах, больницах, общественных зданиях, складских строениях, помещениях промпредприятий, магазинах, офисах.

Как определить правильно место траншей и как соблюсти последовательный процесс укладки?
Подготовка проекта происходит в соответствии с ПУЭ: прокладка кабеля в траншее выполняется организацией, имеющей лицензию.

Материал жилы

В бытовых условиях чаще всего используются алюминий, медь и алюмомедь. С первыми двумя все понятно, но вот что такое алюмомедь? Это не сплав, как можно подумать сначала, поскольку тяжелый и легкий металлы соединяются крайне плохо, а композитный материал, состоящий из алюминиевого сердечника и покрытый сверху слоем меди. Зачем соединять эти два материала, станет понятно после рассмотрения их свойств.

Алюминиевые провода

Алюминий — прекрасный материал: легкий, дешевый, обладает вполне приличной электропроводимостью, хорошо отдает тепло, химически стоек. Однако есть несколько «но», существенно подмачивающих репутацию данного металла.

1. Алюминиевый провод не может быть гибким. Вспомните, как хорошо переламывается проволока из этого материала, если перегнуть ее несколько раз. Вывод простой — такие провода используют только в стационарных установках и там, где нет острых углов поворота кабеля при прокладке.

2. Алюминий окисляется на воздухе. Оксид алюминия — тугоплавкая пленка темного цвета, образующаяся на поверхности металла и являющаяся диэлектриком. В местах контакта может серьезно препятствовать течению электрического тока. Отсюда и излишний перегрев, и риск потерять контакт в местах соединения.

3. Алюминий — прекрасный проводник, но только в случае, если не содержит примесей, чего добиться очень трудно. По сравнению с медью этот металл обладает проводимостью, меньшей в полтора раза.

Медный провод

Медь наряду с многочисленными плюсами обладает не меньшим количеством минусов.

Достоинства: проводимость выше, чем у алюминия, гибкость, не образует оксидной пленки. От гибкости зависит толщина жилы. Алюминиевые проводники не могут быть тоньше 2,5 мм², а из меди можно изготавливать жилы толщиной 0,3 мм².

Недостатки: дороговизна, высокая плотность, а следовательно, и вес, невозможность прямого соединения с алюминиевыми жилами. При контакте эти два металла образуют гальваническую пару, и возникающие токи разрушают контакт. Именно поэтому при необходимости контакта используют специальные клеммы соединения.

Алюмомедь — механический композит, состоящий из алюминиевого сердечника и медной рубашки, которая занимает 10 % от объема жилы. Сочетает в себе положительные качества алюминия и меди. Минусы: по всем показателям уступает проводникам из отдельных металлов. Плюс: низкая стоимость.

Искусственные факторы нарушения ПВХ изоляции

К ним относятся:

Нарушения технологии производства ПВХ пластиката. Бракованный материал с пониженным содержанием пластификаторов быстрее растрескивается в процессе эксплуатации.
Нарушения технологии монтажа. Прокладка кабеля при температурах ниже -15° С, изгибы кабеля радиусом меньше требуемых величин или излишнее натяжение приводят к появлению механических повреждений, трещин, порывов ПВХ оболочек, способствующих их преждевременному выходу из строя.
Нарушения эксплуатационных требований к кабелю. Токовая перегрузка жил, использование в сетях с повышенным напряжением, прокладка в несоответствующих условиях по температуре, влажности и давлению, применение нестандартных предохранителей и АЗС приводят к перегреву изоляционного материала, его электрическому пробою и сокращению срока службы.
Некачественный контакт в местах соединения и сращивания проводников приводит к искрению, образованию переходных сопротивлений, вызывающих перегрев проводов и разрушение изоляции.

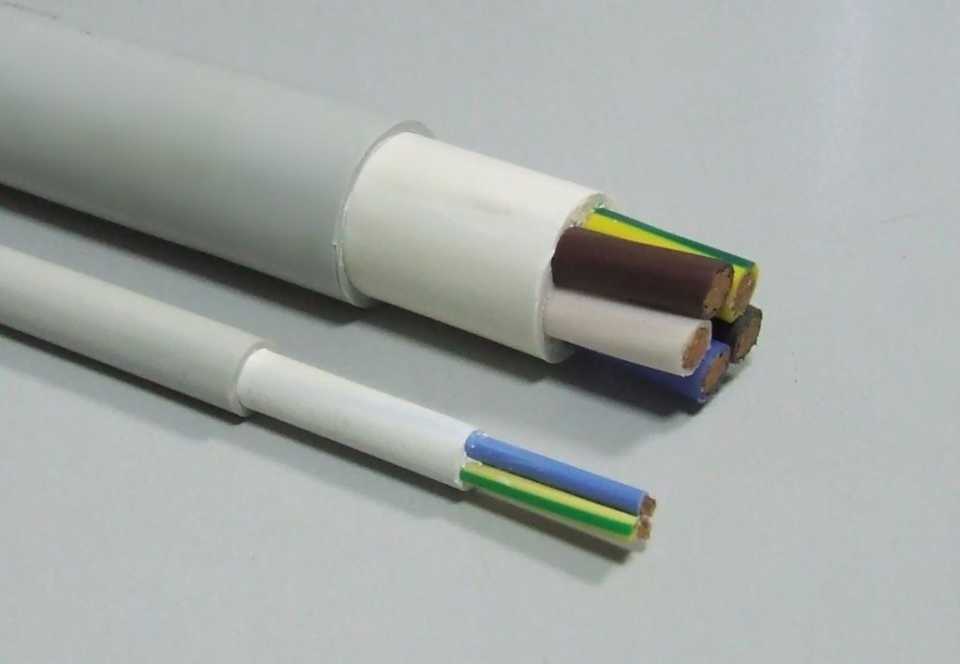

Кабель NYM

Медные цельнопроволочные жилы с током, с ПВХ-изоляцией и защитной оболочкой, не горит, не боится агрессивной среды. Первые 5 жил выпускаются со срезом: 1,5 — 35 квадратных единиц. — в теле белой защитной сферы. Проводники соседствуют с плотной мелованной резиной: галогенов нет, шнур прочен и термостоек. Его функциональные возможности от -40°C до +70°C, влагоустойчив. Цветная изоляция: светло-зеленая, синеватая, коричневая.

Кабель NYM обслуживает световые системы в техническом и гражданском строительстве — предел напряжения — 660 единиц. Изделие стелят в помещении и на улице, пряча его от солнца в гофру. Монтаж допускает загиб радиуса — не менее 4 диаметров. Идёт бухтами, начиная с 50 метров. При сравнении с ВВГ, у данной подводки – только медь и жилы из цельной проволоки. Его удобно прокладывать.

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

ШВВП — белый

ВВГ — черный

ПВС – оранжевый, белый

NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

ГОСТы
ТУ
завод-изготовитель
марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

ПУНП
ПУНГП
ПУВП
ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

Основные понятия

Строение кабеля

Провод – это изделие, которое состоит из нескольких частей, проводящее электрический ток. Проводники используются для подключения приборов к точке питания. К основным частям относятся ведущие жилы и изоляционный слой.

Под жилой понимают проволоку из металла, которая проводит электрический ток. Ее важнейшими характеристиками являются материал изготовления, количество тонких проволок и площадь поперечного сечения. Провода можно поделить на однопроволочные (монолитные) и многопроволочные. От количества жил зависит гибкость проводника – она увеличивается с ростом числа проволок. От площади сечения зависит то, какое количество тока может провести провод. Каждый материал может пропускать разный ток при равном сечении. Чтобы выбрать провод, нужно воспользоваться специальными таблицами, в которых указана максимальная нагрузка при определенной площади сечения.

Изоляция – это диэлектрический защитный слой, который помогает обезопасить человека от прямого контакта с проводником тока. Кроме этого изоляция позволяет размещать несколько жил рядом без риска возникновения короткого замыкания между нулем и фазой, а также защищает провод от негативного воздействия окружающей среды. Обычно изоляционный слой делается из ПВХ, резины, полиэтилена и других материалов.

Нередко делается несколько слоев изоляции. Дополнительные защитные слои необходимы при прокладке провода в сложных условиях, нестабильных грунтах, под дорогами. Также в состав входит броня, внешний и наружный защитный слои.

Какие марки проводов не подходят для электропроводки

Характеристики описанных выше проводов оптимально подходят для электропроводки, чего не скажешь, например, о медном проводе ПВ2, который хоть и рассчитан на напряжение до 450-ти вольт (постоянное — до 1000-чи) и частоту 400 герц, как и ППВ, но предназначен для других условий эксплуатации. К таковым относятся места и помещения с перепадами температуры и влажности воздуха, незначительно отличающимися от таковых на открытом воздухе. Плюс состояние провода может значительно ухудшиться без относительно свободного доступа к нему наружного воздуха (допустим монтаж в палатке, прицепе, не оборудованном теплоизоляцией металлическом помещении), это напрямую влияет на электробезопасность.

ПВ2 нельзя использовать там, где может скапливаться влага, даже в небольших количествах.

Очень популярная в быту марка проводов — ШВВП — тоже совершенно не годится на роль общего для всех устройств в квартире звена электросети. Она предназначена для изготовления электрошнуров бытовой техники, удлинителей. Но при этом не обладает достаточными для питания высокомощной электроники техническими характеристиками. Кроме того шнур ШВВП или, к примеру, ПВС не применимы для прокладки в стене и в механическом плане — внешняя изоляция начнет разлагаться уже спустя 4-5 лет.

Кабель — шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C — +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС — сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция — поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Кабель КГ

КГ – это гибкий резиновый кабель из меди с многопроволочными жилами, их сечение – 0,5 до 240 кв. мм. Количество – 1-5. Натуральный каучук – для резины изоляции жил.

Кабель функционален от -60°C до +50°C, влага – 98%. Кабель прокладывают на открытом воздухе. Цвет жил: черный, голубой, коричневый, серый.
Сфера применения КГ – промышленные установки.
Кабель КГ питает переносные мобильные устройства от переменного тока или от генераторов.
При монтаже возможен изгиб по радиусу не менее 8 наружных диаметров. Предусмотрена модификация КГнг — негорючая изоляция.
Резиновая изоляция этого кабеля в условиях мороза сохраняет свои свойства и гибкость. Удлинители на его основе применяются в любых условиях.

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
FTP – под внешней оболочкой есть экран из слоя фольги;
STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

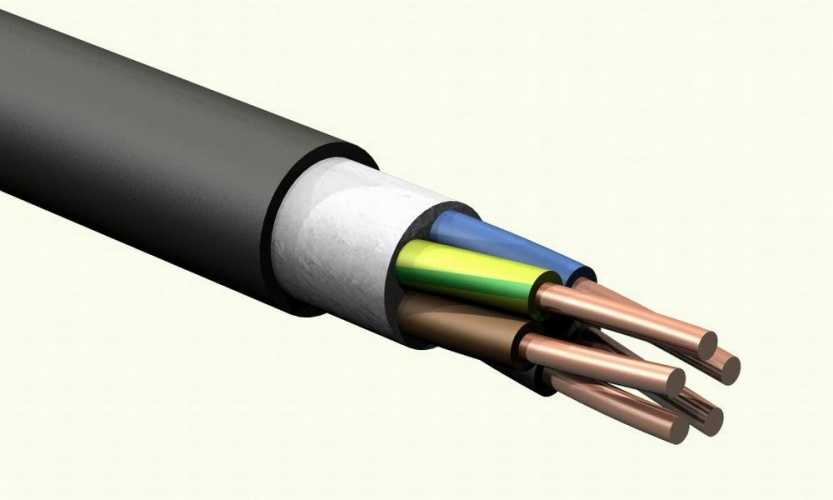

Расшифровка аббревиатуры и модификации

Аббревиатура, которая наносится на внешнюю поверхность изоляционной оболочки кабеля, обозначает его конструктивные особенности и технические характеристики. Последовательность буквенных и цифровых обозначений несет определенную информацию. Первые заглавные буквы ВВГ обозначают следующее:

В – материал из которого сделана изоляция токопроводящих жил под внешней оболочкой, в данном случае это поливинилхлорид. Буква «В» исходит из названия основной составляющей материала изоляционного слоя винила;
В – материал внешней оболочки, основным составом которого, также является винил. Такую изоляцию принято называть ПВХ, это термопластик. 43% его состава продукт нефтехимии этилен и 57% связанный хлор. Составы пластиковой изоляции могут отличаться, в некоторых моделях используется ПВХ оболочка с примесями блокирующими распространение огня.
Г – указывает, что общая оболочка токопроводящих проводов не имеет бронированного слоя, такой кабель называют голый, не имеющий защиты от жестких механических воздействий.

Все модели имеют медные провода с жесткой монолитной или гибкой многожильной структурой.

Существует целый ряд модификаций пластиковой изоляции:

ВВГ пнг – в данном варианте добавленное буквенное обозначение «пнг» указывает, что его допускается прокладывать в составе группы кабелей других марок. Его внешняя оболочка не распространяет горения. (пнг – плоский негорючий)
ВВГ нг – ls обозначает, что состав пластика изоляции с примесями, которые при горении снижают выделение токсичных газов и дыма;
ВВГ нг – hf при сильном возгорании окружающей среды и высокой температуре изоляционный слой выгорая, не выделяет коррозионно-активных газов;
ВВГ нг – fr указывает на наличие в изоляционном слое слюдяной ленты создающей термический барьер между окружающей средой и токопроводящими жилами.

Если отсутствуют подобные обозначения, они распространяют горение изоляции, это обычный ВВГ.

Маркировка кабеля ВВГ в цифровом обозначении аббревиатуры указывает количество, и сечение токопроводящих жил.

Кабель силовой ВВГ пнг 3х2.5+1 в данном варианте ВВГ, расшифровка маркировки показывает:

3 – количество токопроводящих жил;
5 – сечение проводов;
+1 – добавочный провод заземления в кабеле.

Для прокладки под штукатуркой чаще всего удобно использовать провод ВВГ п –плоской конструкции, он компактно укладывается в штробы и легко штукатурится не выступая на поверхности.

1.2. Классификация и маркировка силовых кабелей

Силовые кабели
удобно классифицировать по номинальному
напряжению, на которое они рассчитаны;
классификационными признаками могут
служить также вид изоляции и конструктивные
особенности кабелей (см. рис. 1.1).

Все силовые кабели
по номинальному рабочему напряжению
можно условно разделить на две группы.
В группу низкого напряжения кабелей
включены кабели, предназначенные для
работы в электрических сетях с
изолированной нейтралью переменного
напряжения 1, 3, 6, 10, 20 и 35 кВ частотой 50
Гц. Эти же кабели могут быть использованы
в сетях переменного напряжения с
заземленной нейтралью и в сетях
постоянного напряжения. Такие кабели
выпускаются в России с бумажной
пропитанной, пластмассовой и резиновой
изоляцией, причем наиболее перспективным
видом изоляции является пластмассовая.

Рис. 1.1. Классификация силовых кабелей

Кабели с пластмассовой
изоляцией более просты в изготовлении,
удобны при монтаже и в эксплуатации.
Производство силовых кабелей с
пластмассовой изоляцией в настоящее
время значительно расширяется. Силовые
кабели с резиновой изоляцией выпускаются
в ограниченном количестве. Кабели
низкого напряжения в зависимости от
назначения выпускаются в одножильном,
двухжильном, трехжильном и четырехжильном
исполнении (рис. 1.2–1.4).

Рис. 1.2. Двухжильные кабели с круглыми
(а) и сегментными (б) жилами

Одножильные и
трехжильные кабели предназначены для
работы в сетях напряжением 1–35 кВ, двух-
и четырехжильные кабели используются
в сетях напряжением до 1 кВ.

Рис. 1.3. Трехжильные кабели с круглыми
(а) и секторными (б) жилами

Четырехжильный
кабель предназначен для четырехпроводных
сетей переменного напряжения. Четвертая
жила в нем является заземляющей или
зануляющей, поэтому ее сечение, как
правило, меньше сечения основных жил.
Однако при прокладке кабелей во
взрывоопасных помещениях и в некоторых
других случаях сечение четвертой жилы
выбирается равным сечению основных
жил.

Рис. 1.4. Четырехжильные кабели

В группу кабелей
высокого напряжения включены кабели,
предназначенные для работы в сетях
переменного напряжения 110, 220, 330, 380, 500,
750 кВ и выше, а также кабели постоянного
напряжения
кВ и выше. Основная масса кабелей высокого
напряжения в России в настоящее время
изготовляется с пропитанной маслом
бумажной изоляцией – это маслонаполненные
кабели низкого и высокого давления.
Высокая электрическая прочность изоляции
этих кабелей обеспечивается избыточным
давлением масла в них. Однако за рубежом
получили также распространение
газонаполненные кабели, в которых
используется газ, как в виде изолирующей
среды, так и для создания избыточного
давления в изоляции. Кабели высокого
напряжения с пластмассовой изоляцией
являются наиболее перспективными,
однако проблема создания таких кабелей
на напряжения 110 кВ и выше в настоящее
время еще полностью не решена.

Маркировка силовых
кабелей обычно включает буквы, указывающие
на материал, из которого изготовлены
жила, изоляция, оболочка, и тип защитного
покрова. Маркировка кабелей высокого
напряжения отражает также особенности
его конструкции.

Медные токопроводящие
жилы в маркировке кабелей не отмечаются
специальной буквой, алюминиевая жила
обозначается буквой А, стоящей в начале
маркировки. Следующая буква марки кабеля
указывает на материал изоляции, причем
бумажная пропитанная изоляция не имеет
буквенного обозначения, полиэтиленовая
изоляция обозначается буквой П,
поливинилхлоридная – буквой В, а
резиновая изоляция – буквой Р. Далее
следует буква, соответствующая типу
защитной оболочки: А – алюминиевая, С
– свинцовая, П – полиэтиленовый шланг,
В – оболочка из поливинилхлорида, Р –
резиновая оболочка. Последние буквы
указывают на тип защитного покрова.

Например, кабель
марки СГ имеет медную жилу, бумажную
пропитанную изоляцию, свинцовую оболочку,
защитные покровы отсутствуют. Кабель
марки АПАШв имеет алюминиевую жилу,
изоляцию из полиэтилена, алюминиевую
оболочку и шланг из поливинилхлоридного
пластиката. Маслонаполненные кабели в
своем обозначении содержат букву М (в
отличие от газонаполненных – буква Г),
а также букву, указывающую на характеристику
давления масла в кабеле и связанные с
этим особенности конструкции. Например,
кабель марки МНС – это кабель
маслонаполненный, низкого давления, в
свинцовой оболочке с упрочняющим и
защитным покровом или кабель марки МВДТ
– маслонаполненный кабель высокого
давления в стальном трубопроводе.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров.
Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят.
Кабель идеален для запитки переносных электроприемников.
