Какой выбрать выключатель света

Популярные производители

Ну и последний момент, который нужно решить перед покупкой – продукции какого бренда отдать предпочтение. Однозначного ответа нет и быть не может – многие компании производят качественное и достойное внимания электрооборудование. Выбираем известных производителей, продукция которых на высоте. К таким можно отнести:

• АВВ – швейцарская компания с интересными модульными решениями и высоким качеством материалов.
• Legrand – французская компания, один из лучших в Европе производителей электрики с широким ассортиментом товаров.
• Schneider Electric – еще одна из ведущих компаний из Франции в Европе.
• IEK – российский производитель известный доступными ценами и качественными товарами в широком ассортименте.

Есть и другие бренды, заслуживающие доверия, но о них – в следующий раз.

Какие выключатели света выбрать – беспроводные или более традиционные – каждый решает сам по дизайну, требованиям к функциональности, финансовым возможностям. А какие бывают выключатели, вы теперь знаете.

Селективность

Cat A или Cat B — категория применения в отношении селективности.

Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.

Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.

Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.

Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.

Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.

Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.

Интеллектуальные приборы: плюсы и минусы

Для приспособлений, управлять которыми можно с помощью смартфонов, свойственны неоспоримые преимущества:

для их установки не нужно прокладывать особую выделенную ветвь электропроводки;
они позволяют регулировать работу источников света, а также других приборов централизованно с одного места;
в качестве управляющего пункта возможно применение смартфонов, планшетов, компьютеров, а также пультов ДУ;
умные устройства способствуют значительному сокращению расходов электроэнергии — по расчетам американских ученых, экономия может достигнуть 42%;
приборы имеют широкий радиус действия (до 100 метров), при этом сигнал свободно проходит через разнообразные препятствия, например, стены;
для их функционирования достаточно слабого тока, который не нанесет вреда человеку даже в случае повреждения системы.

Главным недостатком интеллектуальных выключателей является необходимость источника Интернета.

Для удобства пользователей ряд моделей оснащаются дополнительной функцией радиоуправления. Это позволяет применять их даже в случае затруднений с выходом во Всемирную сеть

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

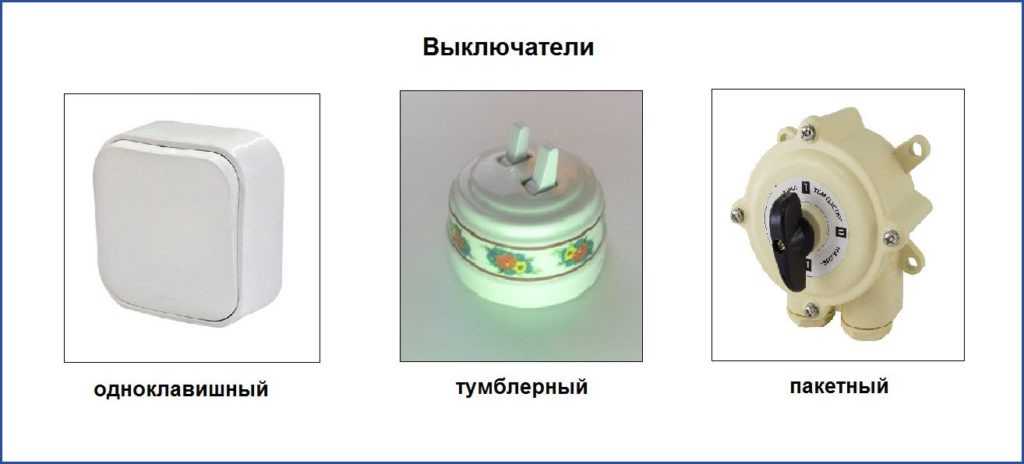

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

• выключатель с подсветкой для ночного времени
• выключатель с таймером отключения.
• Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

И такие бывают

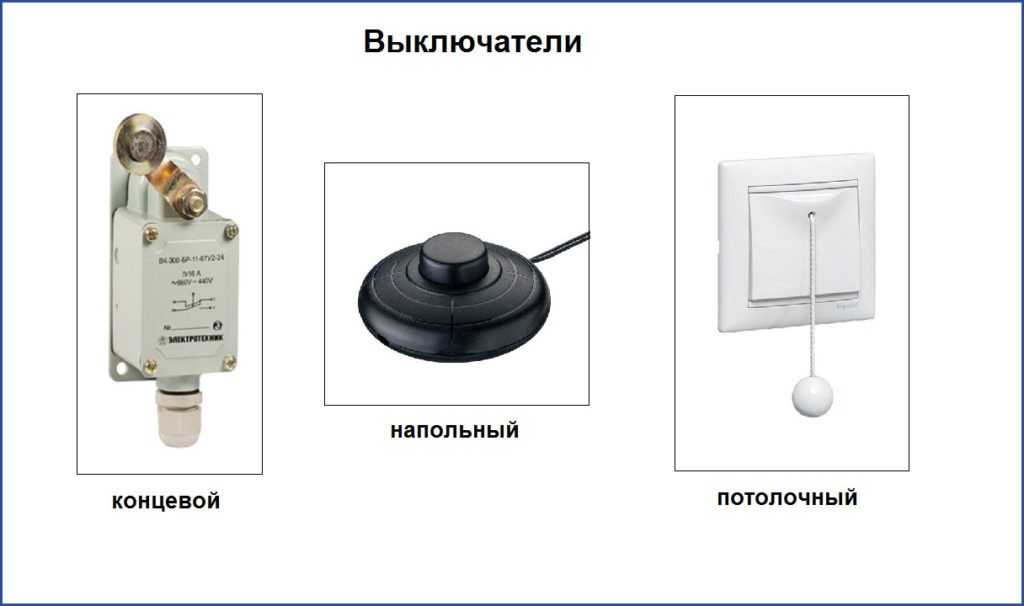

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Xiaomi Aqara Smart Light Control

• Беспроводная связь: ZigBee
• Количество клавиш: 2 шт.
• Габариты (ширина × высота × глубина, мм): 86 × 86 × 15

Цена: от 2 250 рублей

Без устройства Xiaomi из модельного ряда Aqara не обойдется ни один из подобных рейтингов. Aqara Smart Light Control имеет великолепный дизайн, благодаря чему вписывается в любой интерьер и даже более того – становится его украшением. Устройство выполнено из огнеупорного пластика и способно выдерживать очень высокие температуры. Клавиши рассчитаны на 50 000 нажатий.

Все бы хорошо, но у пользователя могут возникнуть проблемы с монтажом этого гаджета, поскольку он требует подключения нулевой линии. Кроме того, умный выключатель Xiaomi не поддерживает Wi-Fi и работает по ZigBee, так что придётся докупать контроллер-посредник.

Что такое импульсные реле, и какую роль они играют в монтаже освещения

Еще один элемент, косвенно связанный с мастер выключателем, это импульсное реле. В отличие от обычного автомата, оно больше похоже на контактор, который может работать в ручном режиме. Применение импульсных реле связано со следующими плюсами:

• Значительное упрощение схемы электропроводки при монтаже освещения на объекте;
• Возможность применения однопозиционных кнопок-выключателей – более надежных, простых, безопасных и долговечных;
• Отсутствие рисков перегрева и оплавления, возгорания выключателей – вся нагрузка идет через импульсное реле.

Их монтаж вместе с мастер выключателем повышает уровень безопасности на объекте и делает использование электроприборов и освещения более комфортным, простым.

импульсные реле

Выключатель на пульте ДУ

Умный выключатель с дистанционным управлением позволяет удобно управлять работой отдельных точек освещения

Важно отметить, что большинство выпускаемых в настоящее время автоматических выключателей на пульте дистанционного управления также могут работать с электрическими розетками. Тогда большая часть электрической сети может управляться с одного устройства (к модели можно подключить до нескольких десятков точек)

Выключатель света на пульте дистанционного управления — это также отличное средство экономии энергии. Технически дистанционный выключатель света может функционировать через Wi-Fi или же напрямую через радиоканал.

Как показывают многие опросы, свет часто остается включенным только потому, что для его отключения потребуется прервать текущее действие. Благодаря выключателям освещения, управляемым с пульта, эта проблема решается просто.

Недостаток этих моделей такой же, как и преимущество — управление ими осуществляется пультом ДУ. Который, в свою очередь, имеет свойство теряться, а батарейка для его питания разряжаться.

Принцип работы интеллектуального прибора

В наборе Wi-Fi выключателя имеется два устройства: приемник и передатчик. Первый прибор представляет собой миниатюрное реле, управлять которым можно с помощью смартфона либо ДУ-пульта. Зафиксировав поданный сигнал, реле замыкает цепь электропроводки.

Приспособление, имеющее компактный размер, обычно устанавливается вблизи осветительного прибора, например, под натяжным потолком. Реле также может монтироваться в распределительный щиток или внутрь светильника.

Схема действия интеллектуального прибора, работающего по сигналу смартфона. Посланная с управляющего прибора команда передается непосредственно на источник света, благодаря чему зажигается лампа

Функции передатчика выполняет выключатель, конструкция которого оснащена небольшим электрогенератором. При нажатии клавиши либо отправки определенной команды со смартфона в устройстве вырабатывается электроток, который трансформируется в радиосигнал.

Помимо отдачи команды, прибор также фиксирует информацию, подтверждающую о выполнении приказа. Сведения могут передаваться на контроллер, отвечающий за работу системы, или непосредственно на смартфон.

Схема подключения радиопередатчика, который является важной частью интеллектуального устройства, управляемого при помощи смартфона или дистанционным пультом с радиоуправлением

Интеллектуальный выключатель может заменять традиционное выключающее устройство или дополнять его. Это позволяет сохранять обычные функции прибора, а именно включение/выключение света при помощи кнопки либо клавиши. Одновременно он приобретает «умные» опции, о которых будет сказано далее.

Дополнительные функции

Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:

Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.

Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.

Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.

Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.

Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.

По каким критериям надо выбирать выключатель на следующем видео:

Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.

Виды выключателей

Вне зависимости от типа, все выключатели устроены одинаково: в них предусмотрены элементы для замыкания и размыкания цепи. Конструкцию устройств подбирают индивидуально, учитывая величину силы тока, количество электроцепей, предназначение прибора.

Технические характеристики любого выключателя указаны на маркировке – на самом изделии или упаковке. При выборе нужно учитывать допустимую мощность и номинальное напряжение. Главным параметром выбора является допустимая мощность.

Современные выключатели классифицируют по ряду признаков. По группе этих критерием и определяют типы устройств.

Способ крепления:

• безвинтовые – подходят для медной проводки;
• винтовые – для проводки из алюминия (она не искрится, не греется и не подлежит деформации).

Функциональность:

• стандартные;
• диммеры (регуляторы света);
• контрольные (индикаторные).
• Конструкция:
• перекидные;
• кнопочные;
• поворотные;
• диммеры.

Принцип работы:

• клавишные (на 2, 3 цепи);
• проходные;
• автоматические (например, сенсорные).

Отдельная категория – выключатели с пыле- и влагозащищенной конструкцией. Для определения степени защиты от внешних факторов используют маркировку IP с двумя цифрами после нее: первая обозначает защиту от пыли (1-6), вторая, соответственно – от влаги (1-8). Осуществляют монтаж выключателя такого типа в ванных комнатах, крытых бассейнах, мастерских и даже на улице. Для установки в местах, требующих антивандальной защиты, используют выключатели в корпусах из ударопрочной пластмассы.

Особенности подключения выключателей

Монтаж умных устройств зависит от разновидности осветительных приборов, с которыми им предстоит работать. Если изделие предназначено для системы, где действует лампа накаливания, установка проводится аналогично подключению традиционного аналога.

Установка интеллектуального устройства, как правило, проводится в два этапа: подключение приемника сигнала и подсоединения кнопки регулировки

При планируемом использовании светодиодов или энергосберегающих ламп для безопасной работы требуется подключить устройство к проводке с имеющимся нулевым и фазным проводом. Как правило, в подобных случаях его размещаются рядом или даже внутри светильников.

Выключатели, предусматривающие акустическое управление, монтируются на месте стандартных приборов или около источников света.

Все интеллектуальные приборы отличаются простотой подключения. Обычно к ним прилагается инструкция, четко следуя которой можно смонтировать прибор самостоятельно, затратив минимальное количество времени.

Сначала следует смонтировать приемник сигналов. Для этого нужно разорвать фазу, а затем подключить прибор к имеющейся электросети, правильно совместив провода.

При монтаже устройства, регулирующего работу группы светильников, порядок действий будет несколько усложнен. В этом случае после подачи нулевых проводов на освещение нужно разветвить фазу, идущую на прибор Wi-Fi, направив каждую к отдельной группе источников света.

Для подачи команд с помощью Wi-Fi необходимо скачать приложение из интернета или установить его с диска, а затем следуя инструкции, зарегистрировать прибор

Собрав устройство, необходимо также установить соответствующее приложение, с помощью которого будет проходить процесс регулирования. Для этого может потребоваться регистрация прибора в сети или включение его в систему «Умный дом».

Отличительные черты сенсорного устройства

Электронный прибор относится к высокотехнологичному поколению приборов, основное предназначение которых — управление иллюминацией. Принцип его работы основан на регулировке тока с помощью микросхемы, в обычных же переключателях применяются скользящие контакты стандартного типа.

За счет такой платы исключается образование короткого замыкания. Это значит, что существенно повышается эксплуатационный срок ламп, а также ресурс самого выключателя.

Бытовые модификации электронных коммутационных приборов используются в сетях с напряжением 220 В. Их применяют для подключения бра, управления и регулировки подсветки или основной иллюминации

Максимальное удобство управления осветительными устройствами — основное преимущество сенсорного (электронного) выключателя.

Он отличается от обычного наличием специального датчика, который и послужил основой для наименования этого вида. Сенсор, расположенный в конструкции, фиксирует излучаемое тепло рук, реагирует на касание или же на звуковой сигнал.

Сенсорные механизмы можно встретить в повседневной жизни практически повсеместно. Этот современный датчик позволяет осуществлять контроль различных действий

Поскольку самостоятельно сенсорный воспринимающий элемент не способен воспроизводить сигналы, достаточные для начала регулировки светотехники напрямую, в устройстве используются усилительные приборы. Такими проводниками являются транзисторы или другие альтернативные элементы.

Для распределения усилителей используется способ каскадного размещения:

1. Первое место в цепи, сразу после датчика, занимает транзистор с высокой чувствительностью и низкой мощностью.
2. Следующим в колебательном контуре идет аналогичный механизм, однако с более низкой восприимчивостью, но с мощностью достаточной для передачи большой нагрузки на элемент.

Довольно часто в электронных переключателях применяется гальваническая изоляция управляющей цепи, где контрольный сигнал посылается посредством оптического излучения — оптопары. Таким образом, осуществляется отделение хрупкой части механизма, а именно датчиков от силовой.

Также возможно применение и радиодиапазона, где отправка команд выполняется через протоколы эфира задействованной беспроводной сети, например, BlueTooth или Wi-Fi.

Датчик обладает силой тока всего в несколько единиц миллиампер, что является недостаточным даже для передачи сигнала на базу транзистора. Поэтому для отправки команды в сенсорном выключателе применяются усилители

Питание активных элементов, входящих в состав электронного выключателя, может осуществляться с помощью батареек или электросети. Однако для второго варианта потребуется производить определенные манипуляции для выпрямления сетевого напряжения с последующим его обрезанием до требуемого уровня.

Самый простой пример – полупроводниковый диод Зенера. В редких случаях можно встретить встроенный полноценный импульсный блок питания.

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Выводы и полезное видео по теме

Все, что необходимо знать о выключателях:

Сравниваем электроустановочные устройства от разных производителей:

Что обозначает маркировка степени защиты корпуса:

Современные выключатели – сложные устройства, позволяющие сделать быт человека максимально комфортным. При этом они еще и помогают экономить электроэнергию, это касается высокотехнологичных моделей, оснащенных датчиками освещенности и движения. Производители выпускают изделия различного оформления, что позволяет им легко вписываться в интерьеры самого разного стиля. Среди разнообразия моделей легко подобрать для себя максимально подходящий вариант, нужно только определить, какой именно выключатель нужен для существующих условий эксплуатации.
