Светодиодная лампа своими руками: схема, нюансы конструкции, самостоятельная сборка

Простая мигалка на светодиоде

Существуют более простые схемы мигалок на светодиоде. Одна из таких показана на следующем фото.


Схема самой простой мигалки

Если внимательно присмотреться к этой светодиодной мигалке, то можно увидеть, что транзистор в схеме мигалки включен «неправильно». Во-первых, неправильно подключены эмиттер и коллектор. Во-вторых, база «висит в воздухе». Однако схема светодиодной мигалки вполне рабочая. Дело в том, что в ней КТ315 работает как динистор. При достижении на нем порогового значения обратного напряжения происходит пробой полупроводниковых структур и транзистор открывается. Нарастание напряжения на транзисторе происходит по мере зарядки конденсатора. После открывания транзистора конденсатор разряжается на светодиод. Так как в схеме мигалки на светодиодах используется нестандартное включение транзистора, она может потребовать подбора резистора или конденсатора при наладке.

После того, как сделаете своими руками простую мигалку, можете переходить к более сложным мигающим устройствам, например к созданию цветомузыки на светодиодах.

Электрическая схема

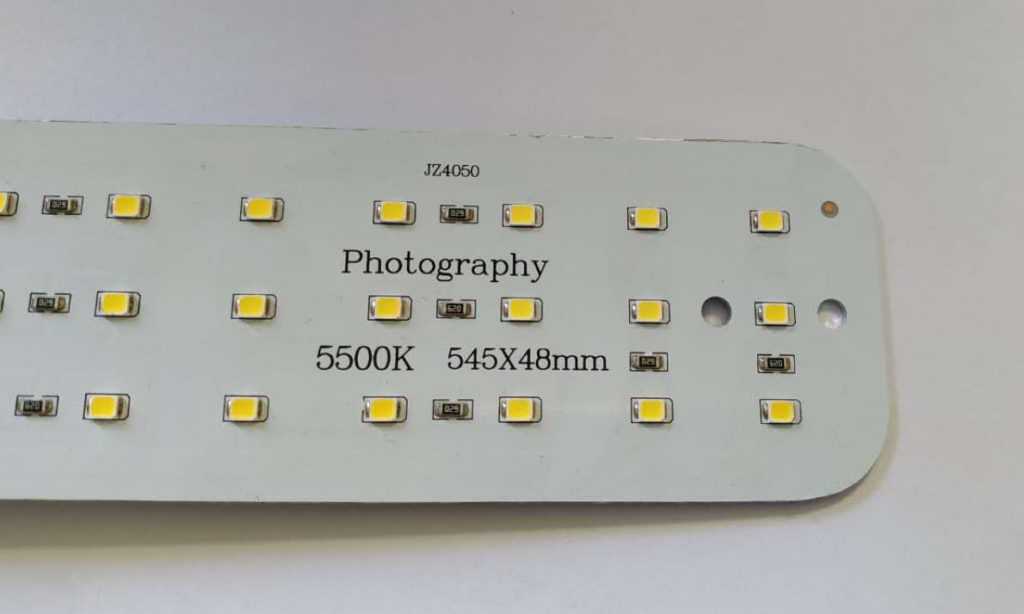

Касательно электрической части между светодиодными лампами на 220В разных ценовых категорий также много отличий. В этом можно убедиться сразу после демонтажа рассеивателя. Достаточно рассмотреть качество пайки SMD элементов и соединительных проводов.

Недорогой китайской лампы на 220В

В лампочках стоимостью 2-3$ отсутствует какая-либо симметрия на плате со светодиодами, что свидетельствует о ручной пайке, а провода выбраны с минимально возможным сечением. Вместо надежного драйвера в них собрана простая схема бестрансформаторного питания с конденсаторами и выпрямителем. Напряжение сети сначала снижается неполярным металлопленочным конденсатором, выпрямляется, а затем сглаживается и повышается до нужного уровня. Ток нагрузки ограничивается обычным SMD резистором, который расположен на печатной плате со светодиодами.

При диагностике и ремонте светодиодных ламп такого типа важно соблюдать технику безопасности, т.к. все элементы электрической цепи потенциально находятся под высоким напряжением

Прикоснувшись пальцем к токоведущей части схемы по неосторожности можно получить электрический удар, а соскользнувший щуп мультиметра может закоротить провода с неприятными последствиями

Фирменной светодиодной лампы

Фирменная светодиодная продукция отличается не только приятным внешним видом, но и качеством элементной базы. Непосредственно драйвер имеет более сложное устройство и зачастую собирается одним из двух способов. Первый предусматривает наличие импульсного трансформатора, импульсного преобразователя напряжения с последующей стабилизацией тока нагрузки.

Во втором случае обходятся без трансформатора, а основная функциональная нагрузка ложится на специальную микросхему – сердце драйвера. Её универсальность в том, что она стабилизирует входное напряжение, поддерживает выходной ток с заданной частотой (ЧИМ) или шириной импульса (ШИМ), допускает возможность диммирования, имеет систему отрицательной обратной связи. В качестве примера можно назвать, например, CPC9909.

Светодиоды в лампе на 220В с токовым драйвером надёжно защищены от перепадов напряжения и помех в сети, ток через них соответствует номинальному паспортному значению, а радиатор обеспечивает качественный теплоотвод. Такие лампочки прослужат намного дольше дешёвых китайских аналогов, тем самым доказывая преимущество светодиодов на деле.

Схемы светодиодных ламп

Существует два основных
варианта схем для светодиодных ламп, которые можно изготовить своими руками:

  1. На диодном мосте.
  2. С резисторным сопротивлением.

Рассмотрим их подробно,
а также как изготовить светодиодный элемент на их основе.

Вариант с диодным мостом

Данная схема включает
четыре разнонаправленно подключаемых диодных элемента. Подобный мост
преобразует обычный ток сети на 220 В синусоидального характера в необходимый
для самодельной лэд-лампочки – пульсирующий. Принцип его работы достаточно
прост: каждая полуволна пропускается через два диода-модуля, и потому они
переменяются, теряя свою полярность. Подключение выглядит следующим образом:

  1. Перед самим
    мостом (со стороны подсоединения бытовой сети) на «+» подводится конденсатор,
    например, С10,47х250 В.
  2. Перед контактом
    «-» устанавливается блок сопротивления на 100 Ом.
  3. С тыла моста
    параллельно монтируется еще один с аналогичными параметрами конденсатор. Его
    назначение – сглаживание перепада напряжения сети.

Изготовление светодиодного элемента

Проще всего сделать
самому лэд-светильник, взяв за основу плату от уже отработанного аналогичного
прибора. Однако прежде чем начать сборку, нужно удостовериться в том, что все
компоненты сохраняют работоспособность. Для этой цели можно применить блок
питания от компьютера, телефонной подзарядки или любой АКБ. Главное, чтобы их
выходное напряжение не превышало значения в 12 вольт.

Как вариант, цепочка на
светодиодах может собираться полностью с нуля. В этом случае алгоритм действий своими
руками выглядит следующим образом:

  1. Десять светодиодных элементов последовательно спаиваются по принципу – анод одного к катоду соседнего.
  2. В итоге девять соединений и пара свободных проводников по краям цепочки.
  3. Далее концы припаиваются к проводникам.

Приборы с резисторным сопротивлением

Собрать своими руками
схему также можно на двух резисторах 12 k.
Для этого потребуется спаять последовательно состоящие из одинакового
количества светодиодных кристаллов две цепочки. При этом если одна из них
присоединяется к первому модулю катодом, то другая ко второму – анодом.

Ввиду того, что
инициация лэд-элементов происходит в схеме последовательно, эффект пульсации
сглаживает и свет от нее идет мягкий, полезный и не раздражающий зрение.
Поэтому ее можно рекомендовать для замены стандартной настольной лампы.

Чтобы получить светильник большой яркости можно подобным образом своими руками соединить до 40 led-кристаллов. Большее количество светодиодных элементов требует особых навыков и опыта в сборке электросхем.

Преимущество и недостатки самодельной лампы

Специализированные магазины предлагают большой выбор светодиодных аппаратов. Однако порой в ассортименте невозможно найти прибор, отвечающий необходимым параметрам. Кроме того, LED-приборы традиционно отличаются высокой стоимостью.

К недостаткам изделий следует отнести отсутствие гарантии от производителя. Кроме того, при небрежной сборке подобные устройства могут иметь непривлекательный внешний вид

Между тем, вполне возможно сэкономить средства и получить идеальную лампу, выполнив сборку самостоятельно. Сделать это несложно и достаточно будет элементарных технических знаний и практических умений.

Выполненное своими руками LED-устройство имеет ряд значительных преимуществ над приобретенным в магазине аналогом. Они отличаются экономичностью: при аккуратной сборке и использовании качественных деталей период эксплуатации достигает 100 тысяч часов.

Такие приборы показывают высокую степень энергоэффективности, которая определяется соотношением потребляемой мощности и яркости выработанного света. Наконец, их стоимость на порядок ниже, чем фабричных аналогов.

Устройство LED-ламп

Светодиодная лампа состоит из шести следующих частей:

  • светодиод;
  • цоколь;
  • драйвер;
  • рассеиватель;
  • радиатор.

Действующим элементом подобного прибора является светодиод, генерирующий поток световых волн.

Цоколь, который может иметь различный вид и размер, применяется и для других видов ламп – люминесцентных, галогенных, накаливания. В то же время некоторые LED-приборы, например, светодиодные ленты, могут обходиться без этой детали.

Важным элементом конструкции служит драйвер, преобразующий сетевое напряжение в тягу, на которой работает кристалл.

От этого узла во многом зависит эффективная работа лампы, кроме того, качественный драйвер, имеющий хорошую гальваническую развязку, обеспечивает яркий постоянный световой поток без намека на моргание.

Обычный светодиод производит направленный пучок света. Чтобы изменить угол его распределения и обеспечить качественное освещение, используется рассеиватель. Еще одной функцией этого компонента является защита схемы от механических и природных воздействий.

Радиатор предназначен для отвода тепла, излишки которого могут повредить прибору. Надежная работа радиатора позволяет оптимизировать работу лампы и продлить ей жизнь.

Чем меньше эта деталь, тем большую тепловую нагрузку придется выдерживать светодиоду, что скажется на быстроте его выгорания.

Основание светильника

Переходим к
схеме подключения и проводам. Чтобы светильник имел возможность регулировки
яркости, понадобится вот такой диммер на 12V.

Куда его
спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру
предварительно припаиваются два провода питания со штекерным разъемом и два
свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер
будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому
его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей
надежности контакты на плате можно залить клеевым пистолетом.

Ножки
светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор
не схватился и не застыл, помещаете в середину коробочки один из концов
алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое
проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только
цемент застынет удалите пластиковую форму.

Для придания
камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они
будут выглядеть так, будто их только что достали из моря.

В итоге у
вас должны получится довольно увесистые ножки светильника. С разъема питания не
забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид
светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не
перепутайте полярность выхода плюс и минус.

Подключаете
блок питания через разъем в ножке и регулируете яркость. Как видите, светильник
выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

  1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
  2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается.

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

  1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
  2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя.

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

  1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
  2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
  3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
  4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Сборка светильника

В первую очередь необходимо из светильника удалить плато ЭПРА. Затем на него наклеиваются отрезки светодиодной ленты. В данном случае количество наклеиваемых рядов может быть разным, к примеру, шесть рядов по три диода в каждом с поперечной установкой. Вариации установки могут быть разными, главное – точно соблюсти мощность необходимого свечения.

Блок питания

На этом элементе нового светильника необходимо остановиться более подробно, потому что светодиодная лента на блоке питания люминесцентной лампы работать не будет. Все дело в том, что для светодиодной ленты необходима стабилизация напряжения и тока. Если этого не сделать, то диоды будут перегреваться, и в конечном итоге просто перегорят.

В нашем случае оптимальный вариант – это блок питания без трансформатора, но с балластным конденсатором. Вот схема блока питания снизу.


Блок питания с балластным конденсатором

В этой схеме C1 – это тот самый балластный конденсатор, который гасит сетевое напряжение 220 вольт. После него ток подается на диодный выпрямитель VD1-VD4. После этого постоянное напряжение подается на фильтр C2. Чтобы конденсаторы быстро разряжались, в схему установлено два резистора R2 для C1, R3 для C2. Резистор R1 – это своеобразный ограничитель сетевого напряжения, а диод VD5 – это защита от перенапряжения выходного тока, которое составляет максимум 12 вольт (это на случай, если произошел обрыв светодиодной ленты).

Самый главный элемент в этой электрической сети – конденсатор C1

Здесь важно точно подобрать его по необходимым параметрам емкости. Не стоит для этого пользоваться сложными формулами. Просто найдите в интернете калькулятор, с помощью которого вы точно проведете расчет

Правда, для этого понадобится одна вводная информация: сила тока на отрезке светодиодной ленты. Обычно это указывается в паспорте изделия

Просто найдите в интернете калькулятор, с помощью которого вы точно проведете расчет. Правда, для этого понадобится одна вводная информация: сила тока на отрезке светодиодной ленты. Обычно это указывается в паспорте изделия.

Но учитывайте тот момент, что в сопроводительных документах указывается максимальный параметр тока, поэтому не стоит его принимать, как основной. К примеру, ток в 150 мА будет нормальным для нового светильника длиною 30 см. При этом светодиоды нагреваться не будут, а яркость свечения будет достаточной.


Блок питания для светодиодной ленты

Попробуйте ввести в калькулятор наши данные, вы получите показатель емкости конденсатора – 2,08 мкФ. Округляем его до стандартного – 2,2 мкФ, который будет выдерживать напряжение до 400 вольт.

ЭПРА

Постоянно выходящий из строя ЭПРА выбрасывать не надо. Его необходимо проверить на исправность

Здесь важно, чтобы был цел диодный мост, все остальные детали можно убрать

А вот теперь необходимо проверить блок питание и плато на предмет корректной работы. Просто к блоку надо подсоединить светодиодную ленту, включить его в розетку и проверить, как работают светодиоды. Если вас все устраивает, то можно устанавливать блок питание в корпус светильника и делать капитальное соединение всех его частей между собой.

Собираем простую LED-лампу

Рассмотрим выполнение светильника в стандартном цоколе от люминесцентной лампы. Для этого нам придется несколько изменить приведенный выше список материалов.

В этом случае мы используем:

  • старый цоколь Е27;
  • светодиоды НК6;
  • драйвер RLD2-1;
  • кусок пластика или плотного картона;
  • суперклей;
  • электропроводку;
  • паяльник, плоскогубцы, ножницы.

Первоначально требуется разобрать светильник. У люминесцентных устройств подсоединение цоколя к пластинке с трубками осуществляется с помощью защелок

Важно обнаружить место крепежа и поддеть элементы отверткой, что позволит легко отсоединить патрон


Процесс сборки самодельной светодиодной лампы простой. В корпус от старого прибора вставляется драйвер, поверх которого устанавливается плата со светодиодами

Разбирая прибор, нужно соблюдать предельную осторожность, чтобы не нанести вреда трубкам, внутри которых находится ядовитое вещество. Одновременно необходимо следить за целостностью электропроводки, подсоединенной к цоколю, а также сохранять детали, содержащиеся в нем

Верхнюю часть с подсоединенными газоразрядными трубками мы используем для выполнения пластинки, необходимой для подсоединения светодиодов. Достаточно удалить трубчатые элементы, а в оставшиеся круглые отверстия закрепить LED-детали.

Для их надежного крепления лучше сделать дополнительную пластмассовую или картонную крышку, которая послужит для изолирования чипов.

В лампе будут применяться светодиоды НК6, каждый из которых состоит из 6 кристаллов с параллельным подключением. Они позволяют создать довольно яркий осветительный прибор при минимуме потребляемого электричества.

Для подключения каждого светодиода к крышке необходимо выполнить по два отверстия. Прокалывать их следует аккуратно в строгом соответствии схеме.

Пластиковая деталь позволяет прочно зафиксировать LED-элементы, тогда как использование картона требует дополнительного закрепления светодиодов к основанию при помощи жидких гвоздей либо суперклея.

Так как устройство рассчитано на применение шести светодиодов мощностью по 0,5 ватт каждый, в схеме нужно предусмотреть три параллельно подсоединенных элемента.


Эффектный светильник можно выполнить, используя светодиодную ленту. Этот элемент вставляется в трубку, применяющуюся для люминесцентного освещения

В конструкции, которая будет работать от электросети мощностью 220 В, нужно предусмотреть драйвер RLD2-1, который следует приобрести в магазине или выполнить самостоятельно.

Во избежание короткого замыкания перед началом сборки важно заизолировать драйвер и плату друг от друга, используя пластик или картон. Поскольку лампа почти не нагревается, не стоит беспокоиться о перегреве

Подобрав все компоненты можно собрать конструкцию по схеме, а затем подключить ее к электросети, чтобы проверить свечение.

Устройство, работающее от стандартного патрона с питанием 220 В, имеет низкое энергопотребление и мощность равную 3 Ваттам. Последний показатель в 2-3 раза меньше, нежели у люминесцентных устройств и в 10 раз меньше, чем у ламп накаливания.

Хотя световой поток равен всего лишь 100-120 люменов, благодаря ослепительно белому цвету лампа кажется значительно ярче. Собранный светильник можно применять в качестве настольного либо для освещения компактного помещения, например, коридора или чулана.

Что это такое

Электрический тестер – это устройство, которое применяют для измерения и определения напряжения в электрической цепи. Главным отличием от мультиметра является простота конструкции и использования этого агрегата, он быстро срабатывает и может использоваться в любых условиях.

Фото — тестер сопротивления

Также бывают более компактные тестеры-пробники, которыми можно померить уровень напряжения в розетке или любом другом электрическом устройстве, к примеру, у генераторов в автомобиле. Они от стандартных индикаторов отличаются небольшими размерами, также у них более простая инструкция по работе.

Ранее в основном использовался стрелочный тестер, типа АСКОМ. У него надежная схема работы, он питается от батареек и обеспечивает довольно надежную и точную работу.

Сборка конструкции

Хотя вариантов изготовления светодиодной лампы множество, мы рассмотрим пример с использованием старой люминесцентной лампочки. Они часто встречаются в домах и квартирах, потому проблем с поиском заготовки возникнуть не должно.

  1. Главные интересующие нас компоненты люминесцентной лампы — это цоколь и отражатель. Тут располагаются объединенные в электросхему элементы. Они отвечают за включение лампочки. Потому разбирайте корпус очень аккуратно, дабы не повредить конструкцию. Иначе придется искать другую люминесцентную лампу, пока не научитесь разбирать ее.
  2. Непосредственно та схема, которая используется на люминесцентной лампе, для создания светодиодного устройства нам не подойдет. Ее следует разобрать.
  3. Из цоколя потребуется использовать предохранитель. Потому извлекать ее из схемы не нужно.
  4. Потребуется и сам диод. Обычно там применяют диоды марки 1N4007.
  5. Для новой схемы добавляется электролит. Подойдет практически любой, но только напряжение его должно быть минимум 50 Вольт, а емкость — от 100 мкФ и выше.
  6. Следующая необходимая нам деталь исходной конструкции — конденсатор. Его емкость составляет 1 мкФ, напряжение — 630 Вольт.
  7. Самый главный элемент для будущей светодиодной лампы — это непосредственно сами светодиоды. Можете задействовать элементы из светодиодных лент. Их разрезают на участки, содержащие по 3 диода. Для питания этого участка используется напряжение 12 Вольт. Для нашей лампы потребуется взять 4 таких отрезка. Ниже приведена схема, согласно которой выполняется сборка всех компонентов будущей лампы.
  8. Чтобы не возникало проблем с разбалтыванием светодиодов в цоколе, посадите их на любой клей. Желательно что-то из разряда супер-клея.
  9. А для кусков диодов лучше использовать каркас. Вооружитесь для этих целей любым плотным материалом, который гнется. Исключением является металла и любой проводящий ток материал. Многие мастера используют пенокартон, свернутый в трубочку. Ее диаметр должен оказаться немного меньше, чем диаметр цоколя. Пенокартонную конструкцию лучше дополнительно насадить на клей для лучшего сцепления.
  10. Грубо говоря, самодельные светодиодные лампочки, использующие питание на 220 Вольт — это цоколь с основанием для кусочков светодиодной ленты. Отрезки ленты крепятся снаружи трубочки пенокартона, что образует светящуюся часть лампы. Все просто, как вы сами можете убедиться.
  11. Согласно схеме, светодиодные отрезки ленты соединяются последовательно. При этом на деле они будут находиться друг над другом. Если есть необходимость, количество уровней из отрезков ленты можно увеличить, повысив тем самым яркость лампы. Только в этом случае потребуется выбрать конденсатор с электролитом, соответствующие мощности светильника с увеличенной емкостью.
  12. Приклеивание ленты на пенокартонное основание рекомендуется с помощью жидких гвоздей. Так вы сможете подкорректировать расположение светодиодов. Супер-клей возьмется намертво. И если сделать что-то не совсем ровно, исправить это вы уже не сможете.
  13. Саму ленту не редко заливают жидкими гвоздями. Снаружи остаются только сами светодиоды. Так светильник будет выглядеть оригинальнее, а клей дополнительно сможет защитить устройство от механических нагрузок.
  14. Подобные собранные устройства на 220 Вольт могут питаться и от напряжения 40 Вольт.
  15. Если использовать напряжение 220 Вольт, каждый отрезок ленты с диодами получит напряжение 11,5 Вольт.

  16. Если же повысить его до 240 Вольт, идущее на отрезки светодиодов напряжение станет 12 Вольт.
  17. Подобные моменты позволяют понять, что сделанные лампы не будут опасаться перепадов напряжения.
  18. Собрав конструкцию согласно схеме, вы получите лампу с приличной эффективностью излучаемого света.

Есть ли у подобной схемы недостатки? Да. Но он один, хотя и существенный.

Проблема собранной схемы в том, что вы получаете электрическую открытую связь, заключенную между электрической сетью на 220 Вольт и светодиодами. Потому обращение с подобными устройствами потребует повышенного внимания. Но если соблюдать элементарные правила безопасности, проблем с эксплуатацией самодельной лампочки возникнуть не должно.

https://youtube.com/watch?v=4OVoWexJcLM

Хотя процесс самостоятельной сборки светодиодной лампы не является сложным, при отсутствии элементарных знаний в данной сфере есть минимум две причины отказаться от самостоятельных попыток собрать конструкцию:

  1. У вас просто может ничего не получиться, если не разбираться в схемах.
  2. Собранная кустарным способам лампочка может навредить всей проводке вашего дома, привести к печальным последствиям.

Если же опыт есть, хотя бы из личного интереса стоит попробовать собрать нечто подобное.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
