Сборка электрощитов своими руками: пошаговая инструкция, описание и отзывы

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Монтаж щитка для загородного строения

  • Устанавливаем с помощью саморезов Din рейки, на которые будет крепиться все оборудование. Они должны иметь размер 35 мм .
  • Приступаем к установке оборудования согласно заранее сделанной схеме и расчетам. монтируем автоматы, УЗО и две отдельные шины, к которым подключается заземление и ноль, устанавливаем прибор учета.
  • Подключаем фазные провода, с помощью специальной шины соединяем автоматы. Согласно общим правилам подключения таких устройств, вход должен быть сверху, а выход снизу.
  • Монтируем защитные крышки, подписываем для удобства все автоматы.
  • Затем их соединяем специальной гребенкой или делаем перемычки из провода. Если вы собираетесь использовать гребенку, то помните, что сечение ее жилы должно быть не меньше 10 мм/кв .
  • Заводим провода от потребителей в автоматы.

Узнайте из данного видео, как правильно собрать электрощиток в частном доме на 220 В:

Из следующего видео вы узнаете, как сделать трехфазный электрощиток на 380 В в частном доме:

После того, как вы собрали щиток, не закрывая, включите его на несколько часов, а затем проверьте температуру всех элементов .

Не допустите плавления изоляции, иначе в дальнейшем произойдет короткое замыкание.

При тщательном последовательном подходе и соблюдении правил электробезопасности собрать ВРУ самостоятельно под силу каждому. хотя и придется повозиться. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит. ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке. Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Общие сведения

Электрический щит – для чего он нужен?

Привычный для нас распределительный щиток, который устанавливают на входе в частный дом или квартиру, нужен для того, чтобы обеспечить безопасность при использовании электрического оборудования и приборов. В домах нового типа такие щитки уже предусмотрены, но и в зданиях старой постройки они постепенно вытесняют пробки и счетчики. При помощи щитка вы можете грамотно распределить энергию между всеми группами потребителей, и создать отличную защиту от короткого замыкания и перегруза.

Для размещения вам потребуется пластмассовый или металлический ящик. Для начала устанавливают электрический счетчик и общий выключатель, чтобы полностью обесточить квартиру. Такое отключение можно сделать вручную или же оно сработает само при аварийной ситуации (перегруз сети). Если перед счетчиком установлен вводный автомат, то его следует обязательно опломбировать (и счетчик тоже).

Из группы приборов по количеству больше всего автоматических выключателей. Они не только дают защиту проводке, но и самим бытовым приборам. Для каждого автомата определена группа потребителей, а для каждого мощного устройства ставят свой автомат. Таким образом, можно отключить приборы по отдельности или же выключатель сработает автоматически при аварии.

Помимо автоматов, в щиток устанавливают еще и устройства защитного отключения. Они нужны для сравнения выходящих и входящих токов и срабатывают, если нарушен баланс. Обычно это случается при неконтролируемых утечках тока, а отключение происходит благодаря воздействию тока, который безопасен для человека .

И последнее – в распределительном щитке есть специальные шины, которые сделаны в виде медных полосок. К ним можно подключить автоматы и прочие приборы. Нулевые провода идут к специальной колодке с клеммами – нулевой шине. Чтобы подключить заземление, используют заземляющую шину.

Потребители и их распределение

Все электричество, которое поступает на объект, должно быть равномерно и правильно распределено между всеми потребителями.

При процессе распределения и расключения жил кабеля нужно руководствоваться специальными правилами и нормами:

  • Потребители, которые считаются мощными (от 2 000 Вт и больше) объединяют в разные группы. К каждой группе следует подключить автомат, который сможет выдержать нагрузку.
  • Стиральную и посудомоечную машину, а также кондиционер и прочие приборы, которые не отличаются высокой мощностью, подключите к автоматам 16 А. Учтите, что сечение кабеля не должно быть меньше 2,5 мм2.
  • Мощные приборы (свыше 380 В) должны быть подключены к автоматам на 20 Ам или же 32 Ам. В этом случае сечение кабеля обязательно должно быть не ниже 4 мм2. У кабеля не должно быть ответвлений, и прокладывают его целыми кусками.
  • Подведите к розеткам линии, к каждой комнате отдельные и при использовании трехжильного кабеля, сечение которого будет не меньше 2,5мм2. Для розеток в распределительной коробке предусмотрены отдельные ответвления.
  • Приборы для освещения тоже разбивают на группы и подключают на отдельный кабель, который в сечении от 1,5 мм2 и к автомату на 10 Ам.

Только на первый взгляд подключение кабельными линиями кажется лишним и ненужным этапом работы. Самый лучший вариант – это однолинейная схема. Говорящее само за себя название она получила из-за группового отображения проводов. На стандартных схемах указаны все провода, который относятся к каждой линии. Отличие однолинейной схемы состоит в том, что общее число проводников изображено наклонными черточками. В нижней части схемы есть специальная раскладка с линиями потребителей, а также общими пометками мощности и кабеля, который будет использован для монтажа.

Для наглядности есть схемы, на которых отображены приборы и оборудование, а также соединения между ними. Возле каждого устройства можно найти отметки и номиналы.

Электрический щит – что такое и зачем нужен?

Электрический щит могут называть по-разному распределительный щит, электрический щиток, групповой щиток. Задачи электрического щита:

  • принимать энергию с внешнего источника;
  • распределять электроэнергию по различным группам потребителей;
  • защита электропроводки от высоких токовых нагрузок и короткого замыкания;
  • контроль качества энергии, по необходимости – подключение других устройств;
  • обеспечение безопасности, исключая поражение электрическим током.

Небольшое по размерам устройство выполняет важные функции. Отношение к электрощиту должно быть продуманным и серьезным. В этом случае не избежать уточняющих расчетов и основ физики. Однако сложные постулаты можно донести простыми словами даже для далеких от науки людей.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

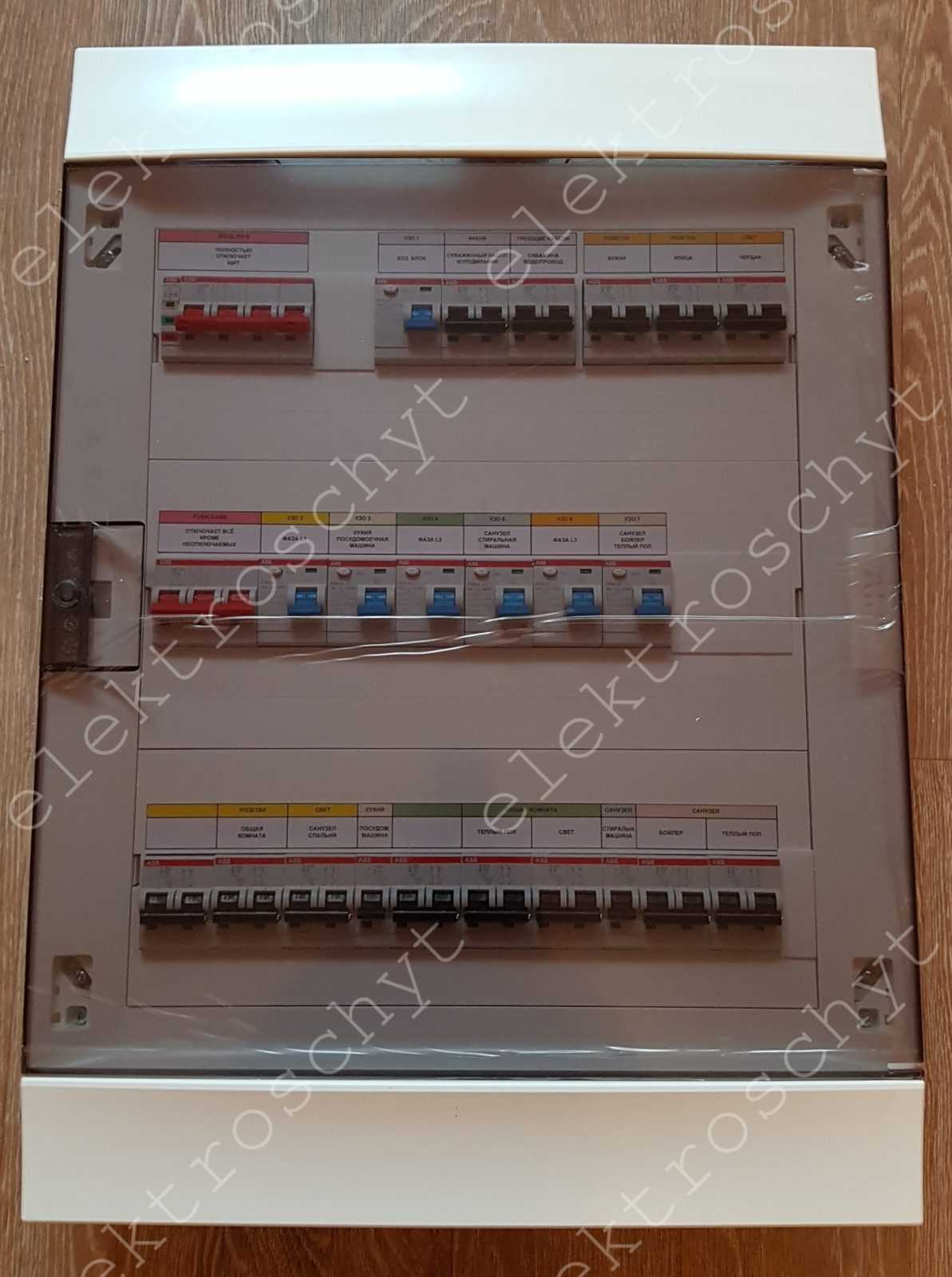

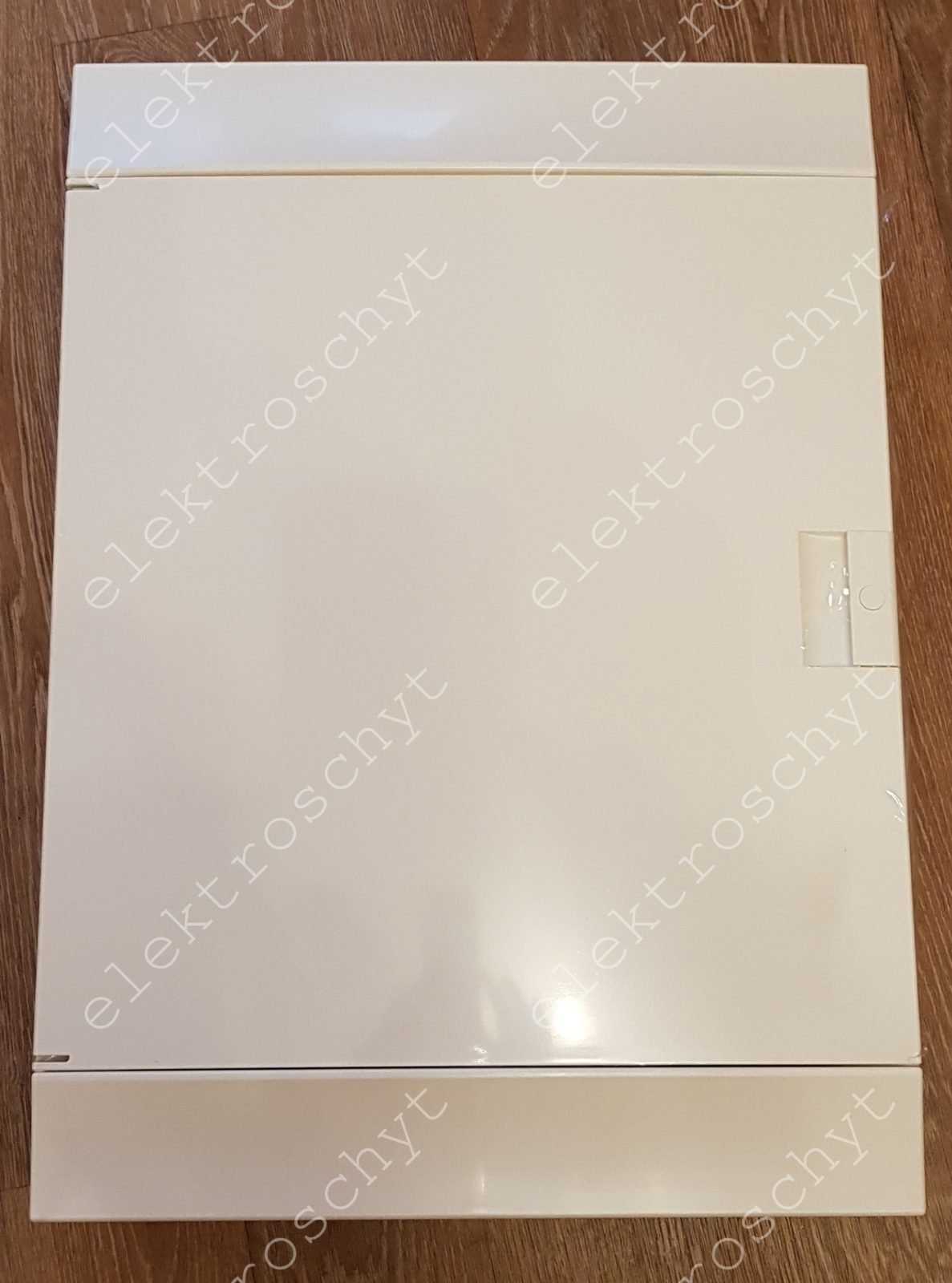

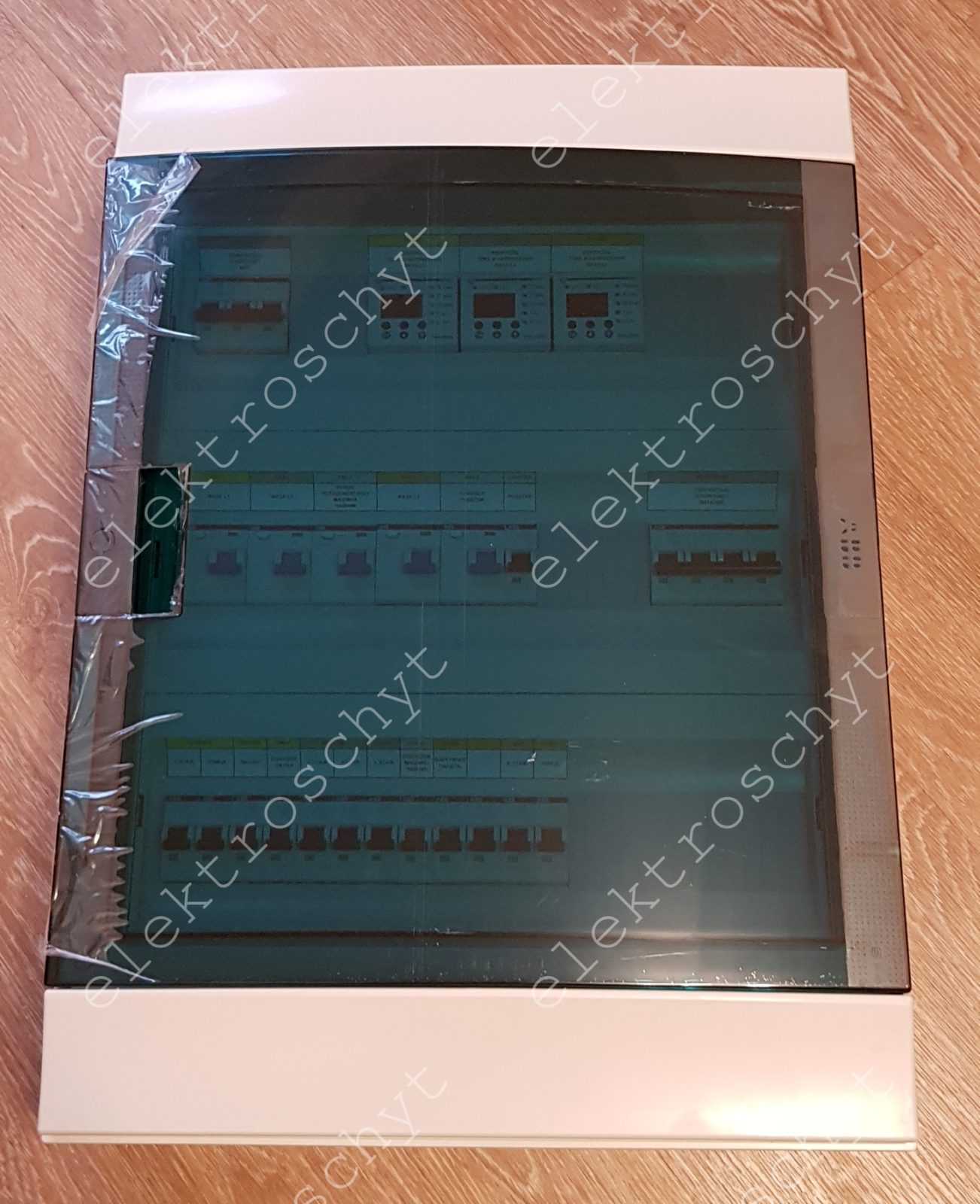

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

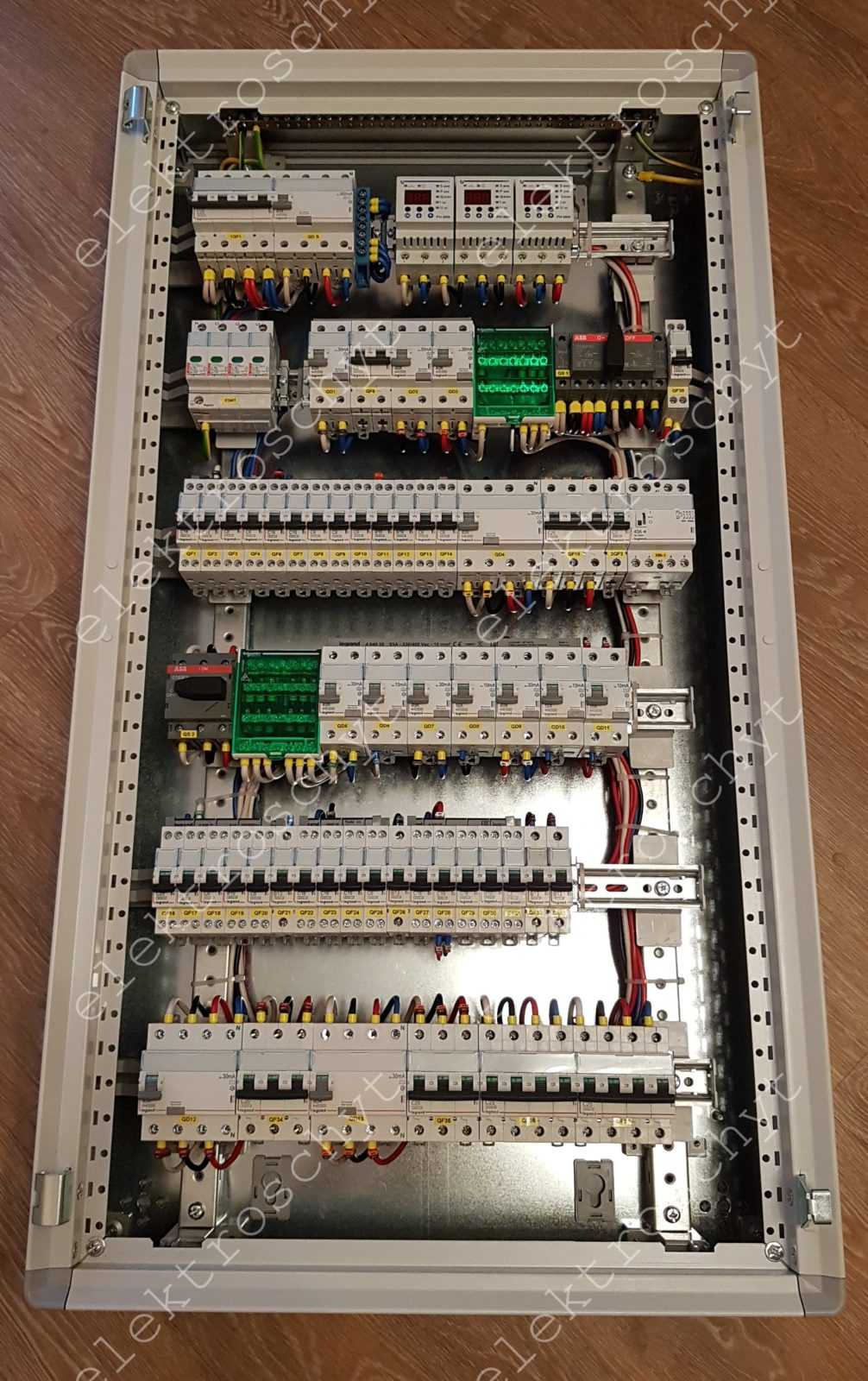

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Что должно быть в щитке

Есть несколько вариантов компоновки щитка — это касается места установки вводного автомата и счетчика. В частном доме могут счетчик поставить на столбе, а автомат — на фасаде дома, почти под крышей.

Электрощит

В некоторых многоквартирных домах счетчики стоят в боксах на лестничных клетках. В этом случае шкаф нужен только под УЗО и автоматы. В других случаях он стоит в квартире. При модернизации электросети, шкаф придется приобретать с расчетом, чтобы туда поместился и счетчик тоже или покупать отдельный бокс под счетчик с вводным автоматом.

Схема электросети для небольшого дома или квартиры

При составлении схемы электропитания очень важна безопасность. В первую очередь она обеспечивается для людей: при помощи УЗО — устройства защитного отключения, которое устанавливается сразу после счетчика. Это устройство срабатывает, если ток утечки превышает пороговое значение (произошло замыкание на «землю» или кто-то сунул пальцы в розетку). Это устройство разрывает цепь, минимизируя возможность поражения электротоком. От УЗО фаза поступает на входы автоматов, которые тоже срабатывают при превышении нагрузки или при коротком замыкании в цепи, но уже каждый на своем участке.

Во вторую очередь необходимо обеспечить нормальную работу бытовой техники и электроприборов. Современная сложная техника управляется микропроцессорами. Им для нормальной работы требуется стабильное питание. Понаблюдав некоторое время за напряжением в нашей сети, его стабильным не назовешь: оно изменяется от 150-160 В до 280 В. Такой разброс импортная техника не выдерживает. Потому хотя-бы некоторые группы автоматов, подающих питание на сложную технику, лучше включить через стабилизатор. Да, стоит он немало. Но при скачках напряжения первыми «летят» платы управления. Они у нас не ремонтируются, а просто меняются. Стоимость такой замены — около половины стоимости устройства (больше или меньше зависит от типа устройства). Это вряд ли дешевле. Собирая электрощиток своими руками, или только его пока планируя, помните об этом.

Один из примеров компоновки щитка для небольшой схемы — на 6 автоматов

Устанавливается стабилизатор на одну или несколько групп и включается после УЗО и перед групповыми автоматами. Так как устройство это немаленькое, в щиток его установить не получится, а вот рядом — пожалуйста.

Также в щитке устанавливаются две шины: заземления и зануления. На шину заземления заводятся все заземляющие провода от приборов и устройств. На «нулевую» шину провод приходит от УЗО, и подается на соответствующие входы автоматов. Обозначается ноль обычно буквой N, при разводке принято использовать синий провод. Для заземления — белый или желто-зеленый, фазу ведут красным или коричневым проводом.

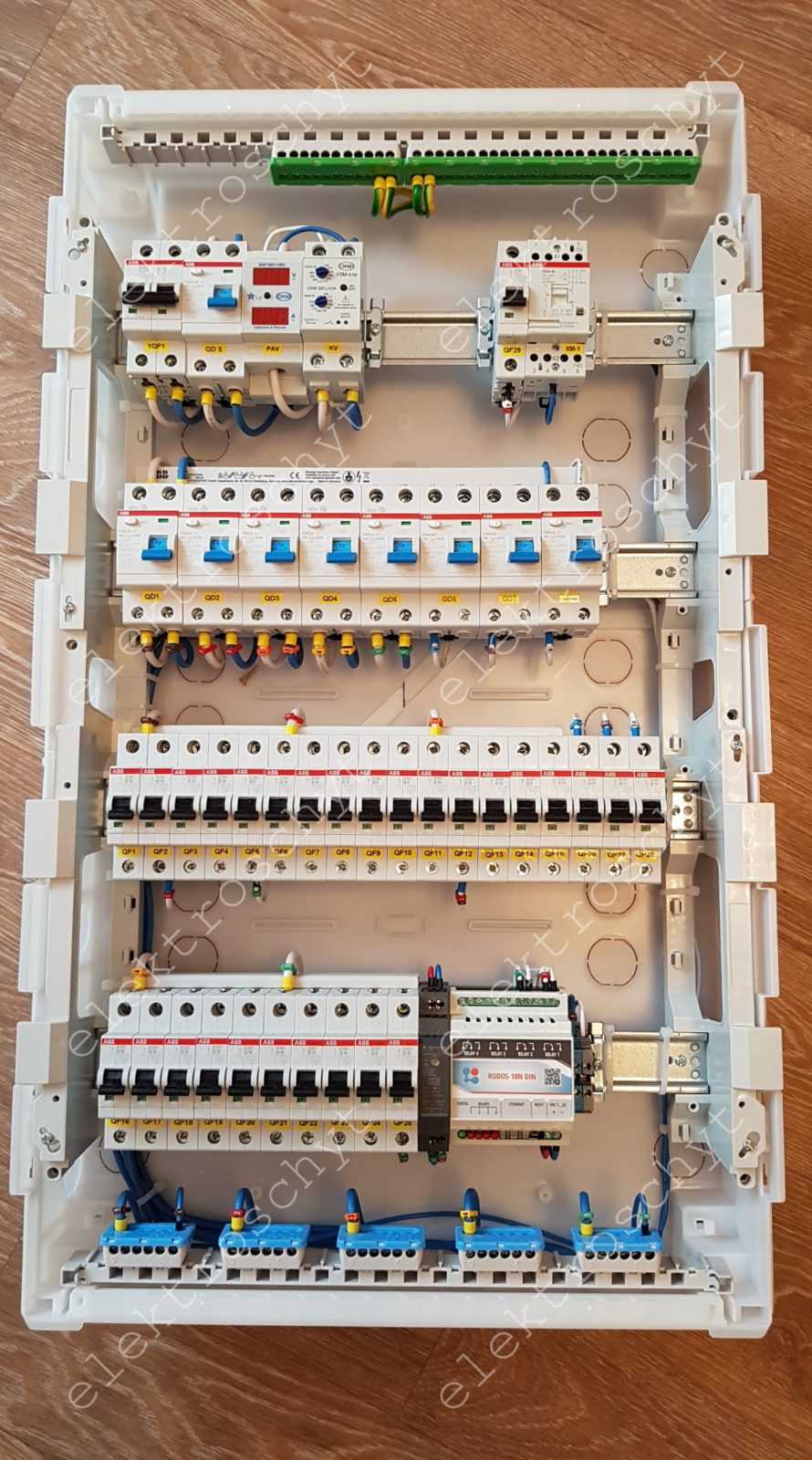

Один из вариантов собранного небольшого щитка

При самостоятельной сборке электрического щитка, нужно будет приобрести сам шкаф, а также рейки (называют DIN-рейки или ДИН-рейки), на которые крепят автоматы, УЗО и переключатели. При установке реек, проверьте уровнем их горизонтальность: не будет проблем с креплением автоматов.

Один из вариантов DIN-реек в корпусе щитка

Все автоматы должны между собой соединяться. Это можно сделать при помощи проводников — соединяя последовательно их входы, или при помощи готовой соединительной гребенки. Гребенка — надежнее, хотя и стоит дороже, но если учесть время, которое вы потратите на соединение всех автоматов, то вряд ли несколько десятков рублей имеют такое принципиальное значение.

Соединительная гребенка для автоматов в электрощите: ускорит процесс самостоятельной сборки

Схема на несколько групп

Не всегда схемы электропитания просты: групп потребителей разбивают по этажам, отдельно выводят хозпостройки, освещение гаража, подвала, двора и придомовой территории. При большом количестве потребителей кроме общего УЗО после счетчика, ставят такие же устройства, только меньшей мощности — на каждую группу. Отдельно, с обязательной установкой персонального защитного устройства, выводят электропитание для ванной комнаты: это одно из самых опасных помещений в доме и квартире.

Очень желательно поставить защитные устройства и на каждый из вводов, которые идут на мощную бытовую технику (более 2,5 кВт, а такую мощность может иметь даже фен). В купе со стабилизатором они создадут нормальные условия для эксплуатации электроники.

Тоже не самая сложная схема, но с более высокой степенью защиты — больше УЗО

В общем, при разработке точной схемы, вам придется найти компромисс: сделать систему безопасной и не потратить при этом слишком много денег. Оборудование брать лучше проверенных фирм, а оно стоит прилично. Но электросети — не та область, в которой можно экономить.

Инструкция по подключению двухполюсного автомата

А сейчас попытаемся разобраться в подключении двухполюсового автомата к электрической бытовой цепи 220 В. Это значит, что на входе будут присутствовать 2 провода – фаза и ноль.

Провод, необходимый для подключения, имеет 3 жилы сечением 2,5 мм (ВВГнгП 3*2,5), следовательно, величина максимально допустимого длительного тока – 25 А.

Рабочие элементы устройства

Мы выбрали двухполюсное автоматическое устройство защиты, которое выглядит следующим образом:


Нам потребуются четыре контакта, два из которых находятся в верхней части (входящие), два – в нижней (отходящие). Крепление будет происходить с помощью крепежных винтов, фиксирующих прижимные пластины

На поверхности корпуса есть подсказка – схема подключения автомата.


По маркировке мы определили, что автомат соответствует сечению проводов – С40. Это значит, что ток 40 А является предельным током реагирования устройства

Местом крепления устройства является металлическая пластина – DIN-рейка.


Если посмотреть с обратной стороны, то можно увидеть защелку, при помощи которой автомат одним движением фиксируется на DIN-рейке

Разобрались с составными частями, переходим к инструкции.

Пошаговый фото-инструктаж по подключению

Отключаем напряжение в сети, проверяем его отсутствие с помощью мультиметра. Подготавливаем провода, которые имеют двойную изоляцию. Под слоем внешней защиты скрываются три провода разного цвета. Соответствие цветов следующее: черный – фаза, синий – ноль, желтый – земля.


Нам потребуются только 2 провода – фаза и ноль, третий (земля) пойдет отдельно. На 1 см снимаем изоляцию и вставляем оголенные концы проводов в клеммы

Слева должна находиться фаза, справа – ноль

Обратите внимание, чтобы часть изоляции не попала под контакт – при нагревании кабель может оплавиться и стать причиной поломки устройства

Осторожно затягиваем винты и переходим к заземлению


Для крепления заземления применяем проходной контакт, который фиксируется на DIN-рейке так же, как и сам автоматический выключатель. Вставляем третий провод и зажимаем его

Следующий шаг – подключение отходящих проводов, которые крепятся к нижним клеммам.


Аналогичным образом снимаем изоляцию, вставляем концы в клеммы и зажимаем их аккуратно, чтобы не повредить корпус устройства. Следом фиксируем провод заземления

Подключение закончено. Осталось подать напряжение, перевести рычаг управления в активное положение и проверить работу.

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик

Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке. мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика .
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО. значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

https://youtube.com/watch?v=BqzJmxvtRfo

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

  • Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
  • Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Выводы и полезные видео по теме

Видео, показывающее работу по сборке электрощита «с нуля», – эффективное подспорье для начинающего электрика.

Рекомендуется ознакомиться с видеоинструкциями, чтобы существенно обогатить вашу личную базу знаний таким образом:

соорудить электрощит своими руками вполне допустимо. Другой вопрос, имеет ли это смысл, учитывая разнообразие готовой продукции на рынке. Вы можете взять ящик любой конфигурации, для самых разных строительных проектов.

Но для эффективной и правильной сборки панели, включая установку машин, счетчиков, переключателей и другого оборудования, требуются значительные знания и опыт в области электромонтажа.

А чтобы попасть в ЛЭП и подключить к ней потребителей, вам понадобится профессиональный электрик, имеющий разрешение на выполнение данного вида работ.

Если у вас есть необходимые знания или вам приходилось собирать электрощит своими руками, то поделитесь своими ценными советами с нашими читателями. Подскажите, может быть, есть какие-то тонкости, о которых мы не упомянули в этой статье? Оставляйте свои комментарии в блоке ниже.

Источник – https://sovet-ingenera.com/elektrika/uzo-schet/sborka-elektroshhita.html

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
