Что такое промежуточное реле: конструкция, принцип действия, устройство и идеи по применению (115 фото)

Способы классификации

Реле промежуточного типа принято делить на группы в соответствии с различными параметрами. Однако рассматривать стоит только основные виды приборов. В соответствии с типом переключения устройства могут быть минимальными и максимальными. Они предназначены для снижения или повышения определенного параметра до нужного значения соответственно.

В зависимости от функционального назначения принято выделять три типа реле:

  • Комбинированные — для решения конкретной логической задачи объединяется группа приборов.
  • Логические — функционируют с аналогичными параметрами в дискретных электроцепях.
  • Измерительные — предназначены для изменения определенных показателей в заданном диапазоне значений.

В соответствии с конструктивными особенностями выделяют следующие виды реле:

  • Полупроводниковые — коммутация производится не с помощью механических контактов, а благодаря подаче управляющего импульса на p — n — p и n — p — n переходы полупроводниковых элементов, например, тиристоров.
  • Индукционные — управляющий сигнал представляет собой напряжение, наведенное в соседней обмотке, которая не связана прямым электрическим соединением.
  • Магнитоэлектрические — магнит в конструкции прибора является неподвижным элементом, а обмотка с контактной группой вращается, замыкая либо размыкая при этом цепь.
  • Поляризационные — переключение нужных контактов определяется полярностью подключения на обмотке.

Благодаря применению реле в быту можно автоматизировать работу различных систем. Например, эти устройства можно использовать для управления освещением или отоплением. Выполнить подключение прибора будет несложно даже начинающему домашнему мастеру.

Виды и обозначения релейных контактов

Обозначения релейных контактов

В зависимости от конструкции реле существует три типа контактов:

  • Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
  • Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
  • Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.

На сегодняшний день распространены реле с перекидными контактами.

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

  • относительно низкая стоимость (благодаря недорогим составляющим);
  • присутствует мощная изоляция между катушкой и контактной группой;
  • не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
  • есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

  • износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
  • при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
  • относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Watch this video on YouTube

Watch this video on YouTube

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Спрос потребителей на реле различных производителей

Производителей реле большое количество, среди отечественных часто используется продукция ФГУП «НПП «СТАРТ» в Великом Новгороде, реле РЭП-26 004. РЭП-26 002, РЭП-26 003.

РП-21М, РП-21МН производятся на московском заводе МПО «Электротехника» и в Чебоксарах ООО «ПКФ Опытный завод энергооборудования» г.Чебоксары. Это продукция пользуется хорошим спросом и даже подделывается китайскими конкурентами.

С правой стороны вариант китайской подделки

Профессионалы рекомендуют использовать импортные модели от производителей

ABB, Schneider Finder, Siemens, Electric , Relрol.

Износостойкость контактов этих изделий намного выше, сбои в системе управления сложного оборудования могут привести к остановке производства и дорогостоящему ремонту. Поэтому рациональнее использовать более дорогие реле, но надежные.

При эксплуатации промежуточных реле берутся во внимание следующие аспекты:

  • обслуживающему персоналу необходимо тщательно следить за состоянием промежуточного реле: ежедневно визуально оценивать внешний вид устройства, удалять имеющиеся загрязнения, проверять и очищать контактные соединения. При обнаружении механических повреждений нужно обращаться за помощью к специалистам;
  • диапазон рабочих температур, степень влажности и запыленности должны соответствовать требованиям, обозначенным в рекомендациях по эксплуатации промежуточного реле. В противном случае велика вероятность его некорректной работы или преждевременного выхода из строя;
  • если промежуточное реле используется в промышленных условиях, оно должно оснащаться специальными колодками, предназначенными для установки на ДИН-рейку.

Ведущие производители реле

Производитель Изображение Описание
Finder (Германия) Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле:
  • общего назначения;
  • твердотельные;
  • силовые;
  • РСВ;
  • времени;
  • интерфейсные и многие другие.

Продукция компании имеет сертификаты ISO 9001 и ISO 14001.

АО НПК «Северная заря» (Россия) Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония) Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых:
  • твердотельные и электромеханические реле;
  • низковольтные КУ;
  • кнопочные переключатели;
  • устройства контроля и управления цепи.
COSMO Electronics (Тайвань) Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002.

Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.

American Zettler Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов.

Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

Назначение и функции устройства

Такой вид коммутатора является вспомогательным объектом в электроцепи. Многофункциональность образцов позволяет применять их в автоматизированных, защитных и регулировочных схемах.

Используется в случаях, когда есть надобность в синхронном замыкании или размыкании нескольких автономных электросхем, иными словами – размножение токоведущих каналов.


Схема подключения аварийной кнопки автомобиля: посредством одной контактной линии электромагнитного реле можно осуществить выключение переключателя, а второй – воспроизвести в блоке сигнализации звуковое оповещение

Контактор может быть использован и в качестве регулятора более мощного реле, благодаря которому осуществляется коммутация цепи с высоким напряжением.

Возьмем, к примеру, такую ситуацию: есть необходимость подачи тока на катушку индуктивности выключателя, где максимальное моментальное значение электроведущей силы при включении — 63 А. Однако выполнить такую задачу, используя один электромагнитный аппарат, не представляется возможным.

Поэтому изначально необходимо подать питание на катушку сердечника разделительного устройства, использующего собственные связи, включить контактор с большей мощностью, на который и будет возложена задача коммутации большей силы электроэнергии.

Также деталь можно использовать для создания искусственной задержки действия реле защиты или, как говорят, для формирования выдержки времени.

Внутривидовые отличия

Кроме основной классификации, стоит выделить отличия внутри существующих видов ТТР.

Выделяются такие типы:

  • ТРЕХФАЗНЫЕ — способны проводить токи величиной 10-120 Ампер одновременно в трех фазах.
  • РЕВЕРСИВНЫЕ — устройства, построенные на полупроводниковом принципе, способные работать в схемах с постоянным и переменным током. По назначению и принципу действия они идентичны однофазным. Обязательное условие — наличие управляющей цепи, защищающей устройство от ложного срабатывания. К преимуществам твердотельных трехфазных реле стоит отнести способность работать одновременно по 3-м фазам, а также продолжительный ресурс. Повышенный срок службы объясняется наличием надежной изоляции и продуманной управляющей цепи. В процессе применения твердотельных моделей нет шума, искр, дребезжания при переключениях и других негативных факторов.
  • ОДНОФАЗНЫЕ — изделия, обеспечивающие разделение цепи при переходе синусоиды через ноль. ТТР работает в следующем диапазоне — 10-500 А. Управление осуществляется несколькими способами.

Терморезистор: назначение, сопротивление и характеристики, маркировка, принцип работы, как проверить и подключить

Конструктивное строение прибора

Электромагнитные устройства подключаются к электроцепи, осуществляющей контроль или регулировку изделий, которые подключены к силовому узлу, для преобразования. Запуск может осуществляться влиянием различного рода факторов: электропитание, световая энергия, гидростатическое или давление газа.

Конструктивное устройство электромагнитного реле:1 – пружина; 2 – подвижный якорь; 3 – ферромагнитный стержень (сердечник); 4 – катушка; 5 – основание; 6 – один или несколько неподвижных контактов; 7 – исполнительный орган

Согласно стандартам, простейшее контактное устройство координируется тремя основными участками: воспринимающий, промежуточный и исполнительный. Каждый из них представлен индивидуальным механизмом, отвечающим за определенные действия в коммутационной системе.

Первичный, так называемый чувствительный, элемент производит реакцию на входящий параметр и трансформирует его в физическую величину, требующуюся для функционирования контактора.

Такой воспринимающий механизм воплощен в электромагнитной катушке с сердечником — на схеме обозначен номером 4. В зависимости от сети, к нему может быть подключено или переменное, или постоянное напряжение.

Промежуточное звено начинает сравнительный анализ преобразованной величины с заложенным образцом. Как только достигается заданное значение, узел передает сигнал чувствительного механизма исполнительному. Этот участок состоит из пружин противодействия (1) и успокоителей.

Успокоительные элементы в контакторе используются для устранения колебаний подвижных сегментов, а в реле времени – для обеспечения необходимого временного интервала

В производственной части посредством коммутационных линий (6), расположенных на корпусе над колодкой, воспроизводится влияние на подчиненную линию и контакты замыкаются.

Параметры

У каждого отдельного промежуточного реле есть определенные технические характеристики. Рассмотрим их на примере отдельных моделей.

ПЭ-46, ПЭ-46-1:

Тип Электромагнитное двухпозиционное
Нижний ток срабатывания при напряжении 24/110, А 0,02/0,01
Количество циклов включения-выключения 150 000
Степень защиты IР40
Климатические условия по ГОСТ 15150-69 От -40 до +50

РК-4Р с розеткой:

Тип Электромагнитное, трехпозиционное
Срабатывание, А до 16
Рабочее напряжение, В От 12 (AC) в зависимости от модели 230 до
Износостойкость 100 000
Защита IР40
Количество контактов 3 – замыкающий, размыкаемый, переключающий
Климатическое исполнение От -40 до +40

РПГ – это особенный вид промежуточных реле, которые называются герконовые, чаще всего их подключение производится в промышленных условиях. Стандартно герконовое реле используется в сложных автоматических цепях с напряжением от 16 до 42 Вольт, помогает контролировать выпрямленный трехфазный ток, могут контролировать микропроцессорное производство.

Маркировка этого типа расшифровывается иначе, чем у обычного устройства. РПГ-Х1-ХХ-Х-Х-ХХ:

  1. РПГ – на герконах;
  2. Х – вид установки проводов (винтовое крепление, спайка);
  3. 1 – вид геркона;
  4. ХХ – контакты, может быть от 1 до 10;
  5. Х- обмотки (данные приборы бывают однообмоточными или двухобмоточными);
  6. Х – количество однотипных промежуточных устройств в корпусе;
  7. ХХ – исполнение по климату.

МКУ являются одними из первых реле, которые использовались для коммутирования отдельных проводов на производственных автоматизированных работах. Оно относится к нейтральным двухпозиционным устройствам для контроля сигнальных цепей. Принцип работы отличается от классического за счет использования дополнительной магнитной полосы внутри корпуса.

Фото — ЭТК Урал

Плоский якорь и Ш-сердечник образуют сильную магнитную часть, визуально схема немного напоминает реле стартера ВАЗ. Сердечник изогнут особенным образом, позволяющим разделить его на две отдельные части, описанные ниже. В сердечнике устанавливается катушка с пластмассовым корпусом. Сердечник разделяется на несколько групп контактов. С правой стороны детали устанавливаются полюса, на них расположен медный виток, замкнутый накоротко. У этой серии усиленная магнитная система, она при помощи винтового крепления установлена на плате. В это же время, у левой части сердечника установлен якорь и его ограничитель. Он производится из легированного листового стального проката.

Это промежуточное электромагнитное реле 220в можно установить на дин рейку.

Параметры работы МКУ:

Напряжение катушки, В От 12 до 220 у постоянного тока и 16 – 380 у переменного
Номинальный ток, А 5
Количество контактов От 2
Тип Промежуточное многопозиционное

Фото — РПЛ 122

Устройство типа РПЛ бывает нескольких исполнений. Наиболее популярна модель РПЛ-122:

Напряжение изоляционного покрытия, В 660
Рабочий ток, А 16
Мощность, необходимая для работы катушки, Вт 68 +/- 10 %
Износоустойчивость 20 000 циклов
Допустимая частота включений 3600
Масса, кг, не более (винтовое крепление/крепление на стандартную рейку) 0,32/0,35

Характеристики промежуточного реле Schneider Electric серии K:

Ток, А 10
Максимально допустимое напряжение, В 650
Количество контактов 4
Тип Электромагнитное многопозиционное

РПУ-3М:

Ток, А 16
Коммутационная износостойкость 1 250 000
Режимы Продолжительный, прерывистый, кратковременный, комбинированный
Механическая износостойкость 25 000 000
Температура, °С от -40 до +55
Климатическое исполнение У3, Т3, УХЛ3, УХЛ4

Купить нужное промежуточное реле Finder, ИЭК, ABB, CR-M можно в любом электротехническом магазине. Стоимость зависит от типа устройства. В среднем цена колеблется в пределах от нескольких десятков долларов до сотен.

Назначение и функции устройства

Такой вид коммутатора является вспомогательным объектом в электроцепи. Многофункциональность образцов позволяет применять их в автоматизированных, защитных и регулировочных схемах.

Используется в случаях, когда есть надобность в синхронном замыкании или размыкании нескольких автономных электросхем, иными словами – размножение токоведущих каналов.


Схема подключения аварийной кнопки автомобиля: посредством одной контактной линии электромагнитного реле можно осуществить выключение переключателя, а второй – воспроизвести в блоке сигнализации звуковое оповещение

Контактор может быть использован и в качестве регулятора более мощного реле, благодаря которому осуществляется коммутация цепи с высоким напряжением.

Возьмем, к примеру, такую ситуацию: есть необходимость подачи тока на катушку индуктивности выключателя, где максимальное моментальное значение электроведущей силы при включении — 63 А. Однако выполнить такую задачу, используя один электромагнитный аппарат, не представляется возможным.

Поэтому изначально необходимо подать питание на катушку сердечника разделительного устройства, использующего собственные связи, включить контактор с большей мощностью, на который и будет возложена задача коммутации большей силы электроэнергии.

Также деталь можно использовать для создания искусственной задержки действия реле защиты или, как говорят, для формирования выдержки времени.

Примеры использования

Промежуточные реле применяются повсеместно. Их массово эксплуатировали в советский период. Ниже рассмотрен реально действующий пример с одного из предприятий.

Имеется печь на 380 В для закалки металла. Она питается электроэнергией через силовой контактор на 250 А. Катушка контактора управляется через реле РПУ-1. А сигнал на РПУ-1 приходит с современного ПИД регулятора температуры печи.

Цоколёвка промежуточного реле РПУ-1

Регулятор дает команду на реле. Оно замыкает 2 независимые пары управляемых контактов:

  • цепь включения силового контактора;
  • цепь индикации на панель для оператора печи.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.


Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Область применения

Промежуточное реле в электрощитке

РП есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. РП широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

В системах водоснабжения и подогрева при включении глубинного насоса питание поступает на катушку. При замыкании контактов начинает работать система контроля. Дисплей отображает параметры напряжения, фазные токи нагрузки, при необходимости температуру и другие данные в зависимости от сложности схемы.

В системе подогрева реле выступает как усилитель управляющего сигнала. Тепловой датчик подает сигнал, который включает РП. Контакты последнего подают напряжение на обмотку, после чего контакты замыкаются. Таким образом происходит подключение питания к тэну, кипятильнику, бойлеру и другим мощным нагревательным приборам.

Устройство переключателя и принцип функционирования

Наиболее примитивное устройство состоит из сердечника с обмоткой, пружины возврата и элементов, которые соединяют выключатель – основы, каркаса. При поступлении тока происходит срабатывание электромагнита, что позволяет получить соединение контакта с якорем. Подобные действия замыкают электрическую цепочку.

Если подача тока останавливается или снижается до минимума, то пружина возврата перемещает якорь на место, благодаря чему цепочка размыкается. Только кроме основных компонентов, в состав новых приборов входит резистор для обеспечения слаженной работы и конденсатор, предотвращающий последствия колебаний напряжения.

Элементы электромагнитного реле

Так, цепочки, которые подключены с использованием переключателя называют управляемыми, а линию поступления сигнала называют управляющей. Как правило, соединения реле являются дополнительным усилением, потому что они замыкают мощные цепочки за счет подачи минимального напряжения.

Принцип функционирования приборов еще зависит от типа, ведь некоторые из них предназначены для переменного тока, а другие для постоянного тока. Переключатели переменного тока срабатывают от частоты сигнала. Приборы постоянного тока функционируют в следующих ситуациях:

  1. Магнитоэлектрические – проявляют восприимчивость к полярности тока, в зависимости от того, подается он на плюсовой или минусовой контакт. Движущийся элемент при этом отклоняется по сторонам.
  2. Нейтральные – даже когда ток движется в двух направлениях, происходит колебание якоря в одну сторону.

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

Подключите кабель питания ( 2 ) к разъему фазного провода.

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Проверка и регулировка промежуточного реле

Данные устройства требует периодическую проверку и регулировку. При этом нужно знать основные положения. Чтобы уменьшить напряжение срабатывания и замедлить его, нужно уменьшить начальное расстояние между якорем и сердечником. Уменьшение конечного расстояния способствует уменьшению возвратного напряжения, а также задержке возврата.

В случае повышения количества замыкающих контактов, и затягивания пружин, повышается напряжение, а также происходит задержка возврата. При этом увеличение количества размыкающих контактов ведет к задержке времени срабатывания, а также увеличению напряжения.

При помощи этих основных правил можно выбрать подходящий метод для изменения показателей реле. Одновременно с этим стоит учитывать, что эти способы влияют на работу контактов.

Разновидности реле времени

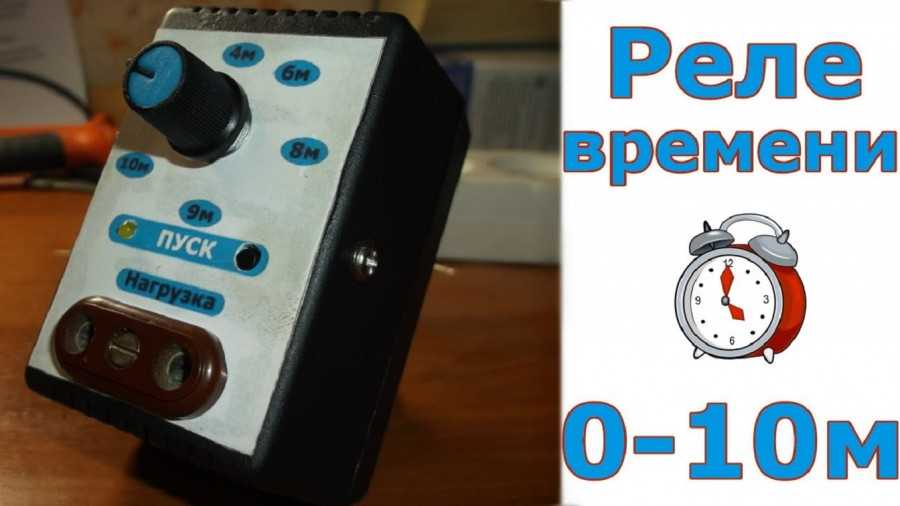

Сегодня промышленность выпускает большой ассортимент реле времени, и выбор определенного экземпляра зависит только от ваших потребностей и возможностей

Осуществляя подбор подходящего реле времени, прежде всего, важно продумать подходящее конструктивное решение.

Существует ряд отличающихся друг от друга конструкций реле времени:

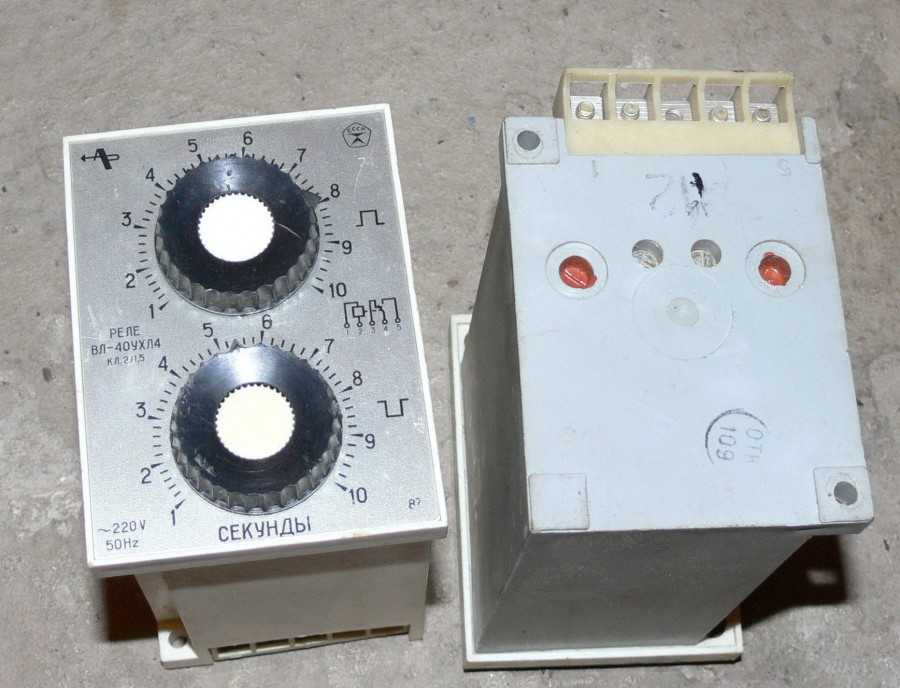

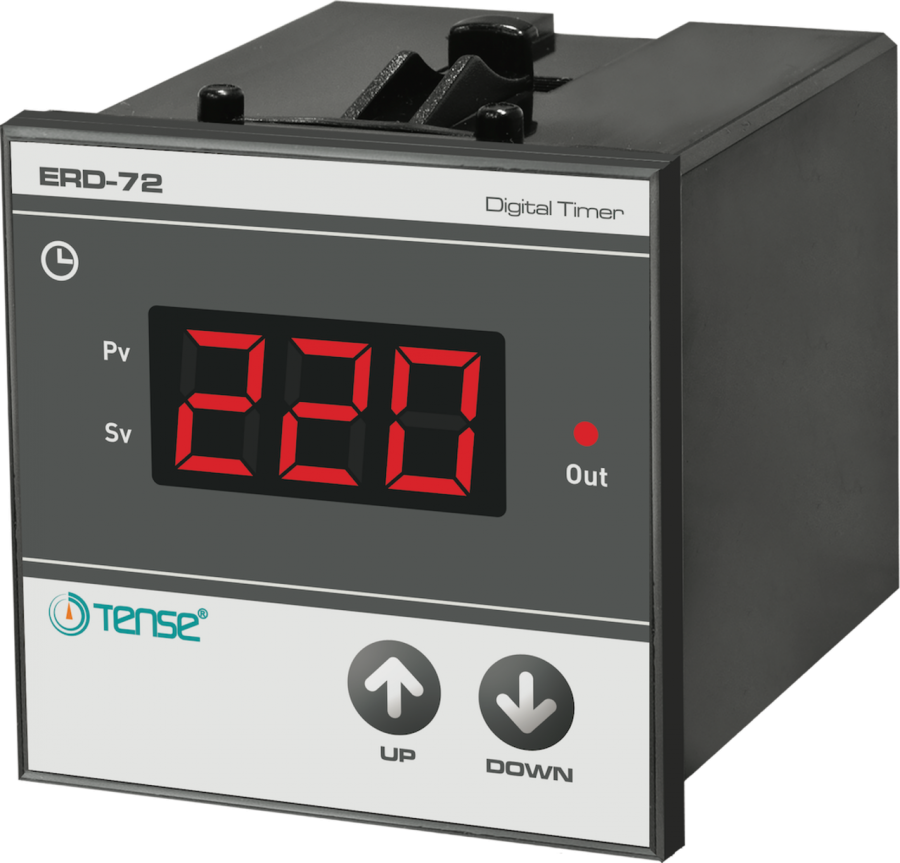

  • Моноблок – представляет собой независимое устройство. Он имеет свое питание и отдельные входы, куда подключается нагрузка.
  • Встраиваемое реле времени – представляет собой более простой аналог блочного устройства. Не имеет своего корпуса. Отсутствует и свое питание. С помощью таких приборов можно сконструировать более функциональное устройство, объединив их в единое целое.
  • Реле времени модульного типа – некая разновидность моноблока, обычно монтируемая на дин рейку в электрический щиток.

Цикличные позволяют выдавать сигнал по прошествии установленных отрезков времени. Наибольшее распространение они получили в автоматических системах, отвечающих за выключение/включение различных механизмов.

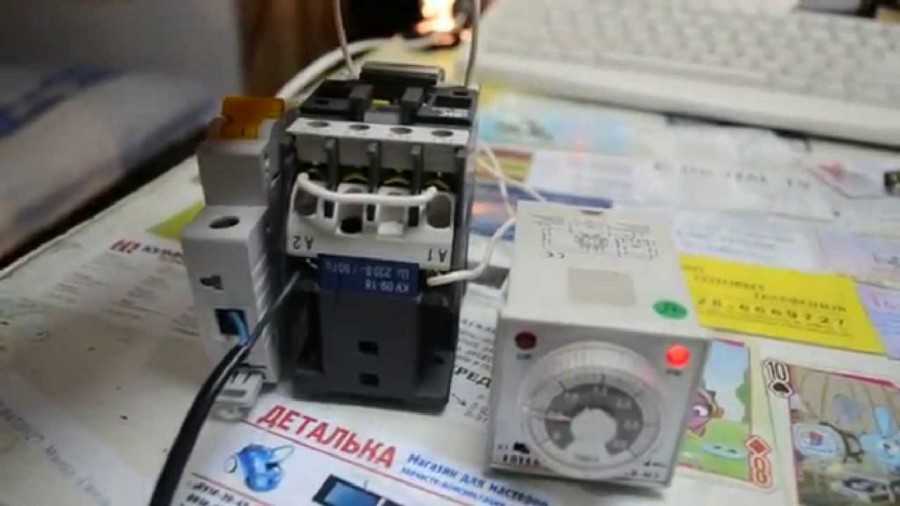

Промежуточные реле времени дают возможность задержать генерацию сигнала на нужный срок. При этом данный тип реле оснащается часовым либо анкерным механизмом, или бывает моторным, пневматическим, электромагнитным или электронным.

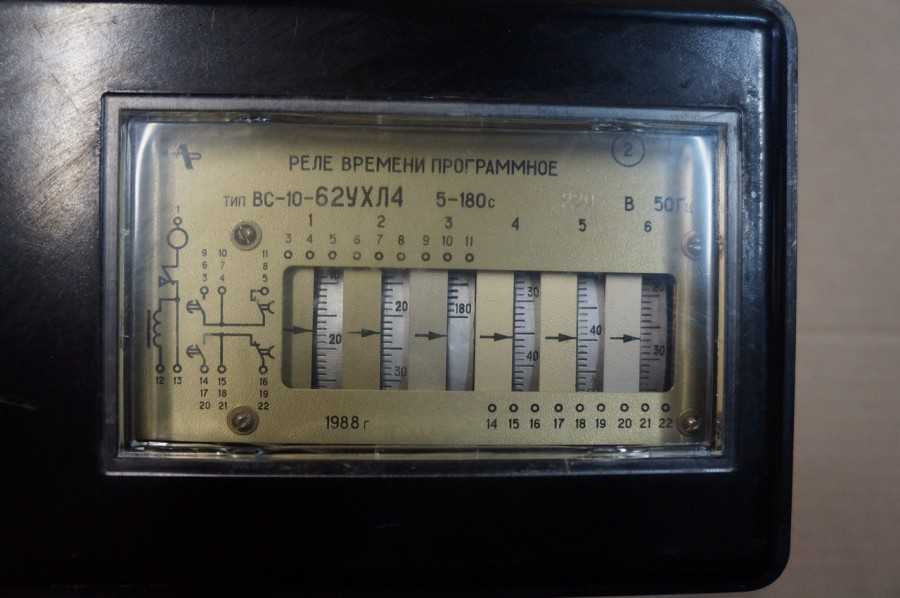

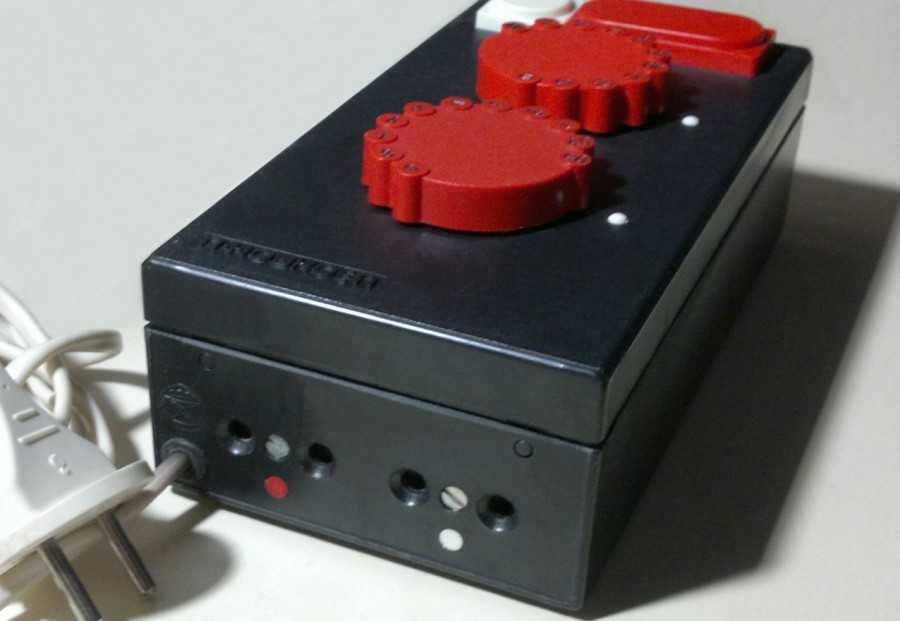

Реле времени, имеющие часовое либо анкерное устройство, являлись первопроходцами в этой области. Фото реле времени, работающих вследствие завода пружины, возможно встретить не только в музеях. Этот тип реле существует и в наши дни и заслужил репутацию наиболее надежного устройства. Данные реле используются, например, в будильниках и таймерах для кухни, заводимых механически.

Широкое распространение получили моторные реле времени, представляющее собой механизм, укомплектованный синхронным двигателем. Такой тип реле времени подойдет, когда необходимо подсчитывать моточасы электрогенератора, чтобы вовремя делать все процедуры, необходимые для функционирования оборудования.

Пневматические реле осуществляют регулировку за счет изменения объема подачи воздуха. Они пригодятся в процессах автоматизации работы различного оборудования, например, металлорежущего станка.

В цепях управления разгоном и торможением электропривода применяется электромагнитное реле, где посредством использования дополнительного короткозамкнутого витка на катушке осуществляется регулировка подачи сигнала.

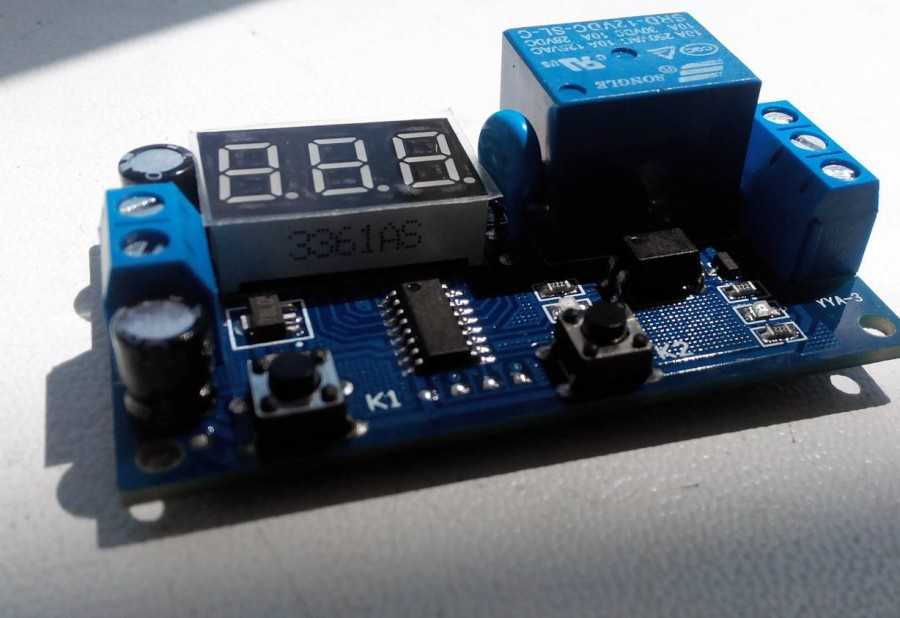

При этом возможности современной микроэлектроники позволяют легко задать любой алгоритм работы и получить обратную связь. В то же время габариты устройства и электропотребление минимальны и не влияют на его автономность.

Ошибки при монтаже и эксплуатации

  • Одной из распространенных ошибок считается не правильный выбор технических параметров промежуточных реле. Внимательно смотрите в каких сетях используется реле, постоянного или переменного тока, какое напряжение или ток необходимо подать на управляющую катушку.
  • Обязательно учитывайте допустимые токовые нагрузки на коммутационные контакты, особенно когда реле включается напрямую для питания приборов большой мощности.
  • Старайтесь использовать реле с необходимым количеством контактов, модели с большим количеством потребляют больше электроэнергии на электромагнитной катушке.

Что такое реле: основные виды и их назначение

В зависимости от того, какие показатели подлежат контролю, релейные соединения можно разделить на:

  • электрические – для замыкания электрических цепей. Они способны работать под увеличенными нагрузками;
  • герконовые – для работы применяется катушка с герконом (баллон, наполненный вакуумом). Может использоваться газ. Геркон или газ распределяется внутри электромагнита;
  • электротепловые – работают по принципу расширения металлов;
  • времени – в работе применяются реактивные элементы.

Реле переменного тока

Релейное соединение переменного тока состоит их таки же элементов, что и нейтральное. Все элементы изготавливают из листового металла электротехнического с целью уменьшения потерь на гистерезис и вихревые токи. Кроме того, магнитопровод изготавливается шихтированным. Срабатывание механизма происходит при подаче тока на обмотку определенной частоты.

Если не предпринимать специальные действия, электромеханическая сила проходит через «ноль» 2 раза за период подачи напряжения. Для того, чтобы избежать подобную вибрацию якоря, одна сторона сердечника разделяется на 2 части. На одну насаживают виток из меди, который выполняет роль экрана. Основной недостаток такого соединения – повышенное потребление электрической энергии и сопутствующая вибрация.

В качестве вспомогательного следует рассмотреть принцип работы промежуточного реле 220 В. С его помощью можно разъединять отдельные группы цепей, либо, при разъединении одной, включить другой контур.

Схема работы устройства переменного тока

Реле постоянного тока

Отличие модели постоянного тока от переменного в магнитопроводе. В данном соединении он цельный. Кроме того, катушка выполнена более высокой и узкой, в отличие от переменного. В остальном, принцип действия реле аналогичен переменному.

Схема работы изделия постоянного тока

Электромагнитное соединение

Их можно разделить на нейтральные и поляризованные соединения. В первом случае соединение отвечает на постоянный ток, проходящий в обоих направлениях. Во втором – реакция на полярность сигнала управления.

Плюсы электромагнитных соединений:

  • невысокая стоимость по сравнению аналогами;
  • практически не нагреваются, так как на замкнутых контурах падение напряжения небольшое.
  • абсолютная изоляция между контактными элементами и катушкой;
  • устойчивость к повышенному импульсному перенапряжению и внешнему воздействию (например, при молниевых разрядах);
  • способность изделия объемом до 10 см³ регулировать нагрузки мощностью до 4 кВт.

К минусам следует отнести низкую скорость функционирования, ограниченный ресурс. Кроме того, при работе в режиме замыкания/размыкания могут возникать радиопомехи.

Принцип работы электромагнитного соединения

Электронное соединение

В составе электронного устройства те же элементы, что и в электромагнитном. Основное отличие от аналогов – установка полупроводникового диода вместо магнита. Его задача –контролировать работу обратного тока. Электронные реле применяются в электрических цепях, блоках памяти и иных узлах для подключения силовых нагрузок. Электронное соединение мгновенно изменяет параметры цепи.

В качестве примера можно привести работу автомобильных узлов (генератора, стартера, обогрева зеркал), потребляющих ток большой силы. Можно сказать, что такое токовое реле будет лучшим выбором для данного переключения.

Электронное соединение

Нюансы подключения и регулировки

После установки промежуточного механизма его необходимо подключить к электросхеме. Для этого будут задействованы контакты катушки, а также дополнительные связующие элементы. Обычно, в устройстве насчитывается несколько контактных пар: NO – нормально-открытые и нормально-закрытые (NC).


Распределение групп в представленной электросхеме: 10-11 – нормально-замкнутые контакты; 11-12 – нормально-разомкнутые; контакты 1 (фаза) – 3 (ноль) – напряжение питания реле

В первой позиции предполагается полное лишение подачи сигнала на катушку. Поскольку в ней нет полярности, внутреннее соединение контактной группы может выполняться в хаотичном порядке.

Для подключения обзорного механизма рассмотрим схематические указания. Предполагаемое напряжение в катушке может составлять: 12, 24 или 220 В.


Электросхема прибора без подключения к сети. Его установка осуществляется в схемах управления и автоматики. Месторасположение – между главным исполнителем и источником задачи

Регулирование электронного пускателя разберем на примере самой распространенной модели РП-23.

Процесс состоит из следующих этапов:

  1. Проверяя напряжение пуска и возврата с подачей источника гальванического тока на катушку, осуществляем нерезкое регулирование.
  2. На момент притягивания якоря у подвижного узла системы должен быть совместный ход 0,1-1,5 мм. Методом подгиба хвостовика на Г-образную пластину осуществляем корректировочную процедуру.
  3. Между активным и неактивным контактом уровень зазора устанавливается в пределах значений 1,5-2,5 мм. Настройка прогиба выполняется поджиманием угольника неподвижных контактов и верхнего упора подвижной системы.
  4. При конечном расположении якоря (замыкание) провал неактивных контактов будет 0,3-0,4 мм.
  5. В середине плоскости подвижные и неподвижные контакты должны совпадать. Корректировка производится путем перемещения пластины и направляющей скобы.

Таким же методом воспроизводится и настройка параметров реле РП-25, однако исключается зазор между катушкой с сердечником и якорем в притянутом состоянии.

Работа реле в нестандартных ситуациях

Многих домовладельцев интересует вопрос, а что случится с реле, если исчезнет в доме напряжение? Что станет при последующем его появлении? Они опасаются того, что, когда ситуация нормализуется, все светильники включаются одновременно.

Нет, так не получится. Но положения контактов зависит от модели прибора, наличия в нем памяти. Если она есть, то те лампы, которые горели до отключения сети, загорятся сразу при подаче напряжения. Там, где память не предусмотрена, контакты размыкаются и светильники не загораются.

Если 2 человека одновременно нажмут на 2 кнопки, прибор воспримет как одноразовое нажатие. Тогда лампочка или загорится, или погаснет. Все зависит от предыдущего положения.

Выводы и полезное видео по теме

Принцип работы электромагнитного реле, где применяются, также рассмотрены основные показатели надежности приборов. Подробнее в видеоматериале:

Выбрав необходимую модель устройства, переходим к ее подключению и настройке. Основные нюансы описаны в представленном сюжете:

Технологические разработки конструкций промежуточных реле всегда были направлены на уменьшение массы и габаритов, а также увеличения степени надежности и удобства монтажа приборов. В итоге небольшие контакторы стали размещать в герметичном кожухе, заполненным сжатым кислородом или с добавлением гелия.

За счет этого, внутренние элементы имеют больший эксплуатационный срок, бесперебойно выполняя все заложенные команды.

Расскажите о том, как выбирали промежуточное отключающее устройство для домашней электросети. Поделитесь собственными критериями выбора. Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

Выводы и полезное видео по теме

Принцип работы электромагнитного реле, где применяются, также рассмотрены основные показатели надежности приборов. Подробнее в видеоматериале:

Выбрав необходимую модель устройства, переходим к ее подключению и настройке. Основные нюансы описаны в представленном сюжете:

Технологические разработки конструкций промежуточных реле всегда были направлены на уменьшение массы и габаритов, а также увеличения степени надежности и удобства монтажа приборов. В итоге небольшие контакторы стали размещать в герметичном кожухе, заполненным сжатым кислородом или с добавлением гелия.

За счет этого, внутренние элементы имеют больший эксплуатационный срок, бесперебойно выполняя все заложенные команды.

Расскажите о том, как выбирали промежуточное отключающее устройство для домашней электросети. Поделитесь собственными критериями выбора. Пишите, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
