Как обжать интернет кабель rj-45 своими руками: способы + инструкции обжима интернет-коннектора

Обжимка витой пары отверткой

Если для обжима нет специальных инструментов, то можно воспользоваться подручными средствами.

Для обжима нужно приготовить:

  1. Кабель необходимой длины. Лучше взять с запасом + 10-15%.
  2. Два коннектора. Помните, что они одноразовые, в случае неудачи необходимо использовать новый. Купите 4-5 штук.
  3. Острый нож, ножницы и прямая отвертка.

Когда вы определились со схемой распинковки, можете приступать.

  1. Снимите изоляцию 4-5 см от края кабеля.
  2. Расправьте провода, размещая их по цветам схемы распинковки. Зачесывайте их с помощью ножниц или тупого края ножа, прижимая к лезвию пальцем.
  3. Отрежьте лишнее, оставляя 1-1,3 см длины.
  4. Аккуратно вставьте провода в коннектор.
  5. Придерживая коннектор, по очереди вдавливайте контакты. Давить нужно с усилием, чтобы пробить изоляцию. В конце зажмите фиксатор кабеля.
  6. Проделайте тоже самое на другом конце.

После проверьте  работу кабеля. Если все хорошо, то дело сделано. В случае неудачи, все придется повторять. Выберите один из концов, который вам больше не нравиться и отрежьте коннектор. Установите новый и опять выполните проверку. По многочисленным моим экспериментам на это уходило максимум четыре коннектора.

Для выполнения правильных действий обжима разъема RJ45 особого навыка не требуется. Руку можно набить быстро, достаточно нескольких обжимов, сделанных самостоятельно. Такой навык пригодится в жизни, например, в процессе переезда в новостройку, где обычно сетевые провода проходят под плинтусами. Иногда проводка зашивается внутрь стен, но при этом оставляются возможность для подключения компьютерных розеток, понадобится сделать обжимку RJ45.

Если куплен более длинный провод или наоборот слишком короткий, нет смысла сильно переживать, поскольку их всегда можно обжать с помощью патч-корда, сделав нужную длину.

Иногда бывают случаи, что сетевой провод перегрызает собака, либо проводка перегнивает. По описанной выше последовательности действий есть возможность легко выполнить ремонт линии своими силами, сделав распиновку витой пары.

Разъем RJ45 распиновка

У кабеля rj 45 имеется восемь жил, каждая из которых окрашена в свой цвет. Все 8 проводов надо завести в специальные гнезда, которыми обладает rj45 разъем (отдельное гнездо для каждой жилы), и затем выполнить обжим сетевого кабеля.

Распиновка rj45 производится по двум основным схемам:

  1. Прямая, когда выполняется подключение интернет соединения компьютеров с маршрутизаторами и коммутаторами;
  2. Перекрестная. Используется для подсоединения кабеля к розетке от других электророзеток или между компьютерами напрямую при конструировании локальных сетей.

Важно! У витой пары используются 4 жилы для интернет-сетей со скоростью передачи 100 Мбит. Оставшиеся провода служат в качестве резерва для передачи по гигабитным сетям

Как обжать интернет кабель, зависит от выбора цветовой схемы, которая существует в двух вариантах: Т 568А и Т 568В. Распиновка витой пары по цветам производится согласно этих стандартов, показанных на рисунке ниже. Наиболее употребительным является вариант Т 568В.

Цветовая схема вариантов распиновки Т 568А и Т 568В

Если используется прямая схема обжима витой пары, то с обоих концов сетевого кабеля для интернета применяется вариант А-А или В-В, если перекрестная, то А-В. Для разводки кабелей применяют идентичную схему распиновки витой пары.

К сведению. Остающимися четырьмя жилами можно подключить другую линию Ethernet, а также телефонную связь.

Обжатый кабель rj 45

Если нужно обжать витую пару 8 жил для гигабитных соединений, то обжимку кабеля с одного конца делают по схеме Т 568В, а с другого –используют такую распиновку:

  • 1 – зеленый с белым;
  • 2 – зеленый;
  • 3 – оранжевый с белым;
  • 4 – коричневый;
  • 5 – белый с коричневым;
  • 6 – оранжевый;
  • 7 – белый с синим;
  • 8 – синий.

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый.

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

1 Бело-зеленый.2 Зеленый.3 Бело-оранжевый.4 Синий.5 Бело-синий.6 Оранжевый.7 Бело-коричневый.8 Коричневый.

1 Бело-оранжевый.2 Оранжевый.3 Бело-зеленый.4 Синий.5 Бело-синий.6 Зеленый.7 Бело-коричневый.8 Коричневый.

Кроссовер

Кроссовером называют тип распиновки для соединения двух одноранговых узлов сети между собой: пк и пк, свич и свич, хаб и хаб и т. д. Метод соединения сильно устарел и в последнее время редко используется, так как беспроводные сети и вездесущие роутеры заполонили всё.

ФОТО: pinimg.comДля кроссовера берём тип «A» с одной стороны кабеля и тип «B» c другой

Распиновка кроссовера весьма интересна: с одного конца кабеля одна схема, с другого — другая. Если сравнить их с официальными типами распиновки «A» и «B», то мы увидим, что на разных конца кабеля будут они, типы «A» и «B». Этим и объясняется такая интересная схема подключения разноранговых узлов. По сути, просто так исторически сложилось, что раньше с помощью кроссовера соединялось множество одноранговых устройств. А вот уже соединение этих узлов с другими типами выполнялось схемами «A-A» и «B-B».

Типы витой пары

Помимо категорий, медные кабеля различают по конструкции. Выделяют следующие разновидности кабеля:

  • UTP – кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Обычно прокладывается внутри помещений.
  • FTP – экранированная витая пара (экран из фольги).
  • STP – здесь в защитный экран помещена каждая пара проводов и между двумя оболочками проложена броня из проволочной сетки.
  • S/FTP он же SSTP – кабель с двойным экранированием. Первый оплетает каждую пару по отдельности, второй – охватывает весь пучок.
  • U/STP – аналог STP, но без внешней брони.
  • SFTP – эта экранированная витая пара имеет наиболее толстый кабель из всех. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Один из фольги, другой из проволочной сетки.

Различия в характеристиках отнюдь не ограничены конструкцией кабеля. Свою роль играют и материалы, из которых он изготовлен. Так, жилы из чистой меди имеют лучшие характеристики проводимости по сравнению с аналогом из алюминия, покрытого медью. Другое дело, что медный проводник намного дороже алюминиевого. Следует также различать материалы оболочек. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). Кабель с такой оболочкой маркируется буквами PVC и чаще всего окрашен в серый цвет.

Витая пара

Он предназначен для прокладки внутри помещений. Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду. Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Он используется в кабеле для наружной прокладки. Уличная витая пара отлично переносит перепады температур и не боится сырости. В ряде вариантов оснащается несущим тросом. Это позволяет натягивать кабель между опорами, без риска повредить проводники.

Разновидности розеток

Известные модели бытовых и промышленных розеток классифицируются по целому ряду признаков, основные из которых перечислены ниже:

  1. тип контактных клемм;
  2. способ монтажа розетки в электрической цепи;
  3. количество гнезд в розеточном модуле;
  4. наличие дополнительных функций.

Рассмотрим каждый из этих признаков более подробно.

По типу разъема

По виду контактных клемм розеточные изделия имеют множество стандартов, введенных ранее в различных странах мира. Среди всего многообразия исполнений в быту и на производстве в основном употребляются только три типа. Это:

  1. тип «C»(европейское исполнение без заземления);
  2. тип «F» или европейский стандарт с заземляющим контактом;
  3. Силовые розетки для подключения электроплит и других энергоемких потребителей с заземлением.

Первый из представленных образцов относится к европейскому стандарту. Он выполнен в виде двух круглых контактов, размещенных в овальном гнезде без выемок. Евро розетка без заземленного контакта используется в большинстве стран СНГ, а также на Африканском континенте и на Ближнем Востоке.

Самый распространенный на сегодня стандарт – это евро изделие с заземляющими контактами, утопленными в специально предназначенных для этого выемках. Первоначально оно выпускалось только в Германии. Изделие полностью совместимо с отечественными моделями евро розеток.

Применяемый иногда набор силовых контактов для обеспечения питанием «мощных» потребителей (электрических плит, например) похож на израильский стандарт. Он нередко используется на промышленных предприятиях и в быту для подключения электрических духовок, плит и варочных поверхностей.

Силовая розетка серии Blanca предназначена для присоединения бытовых электрических приемников с номинальным напряжением 230 В и номинальным током не более 32А к сети переменного тока. Преимущества: совместимость с большинством электроплит, соответствие всем стандартам электробезопасности.

По способу установки

В соответствие со вторым признаком рассматриваемые установочные изделия подразделяются на следующие виды:

  • Встраиваемые.
  • Наружные розетки (накладные).
  • Устройства переносного типа.

Встраиваемые приборы монтируются в специальных подрозетниках, обустраиваемых в стене и полностью скрывающих их корпус (снаружи остаются только декоративные крышки). Недостатком этого способа установки считается трудоемкость подготовительных работ и сложность монтажа.

Встраиваемые розетки для скрытой проводки

Накладные (наружные) розетки устанавливаются непосредственно на стене в заранее размеченных точках. Кабель для подключения прокладывается как открытым способом (в гофрированной трубе, кабель-канале, ретро проводкой), так и скрытно (располагаясь в штробах, полостях стен и т.д.).

Накладные розетки для открытой и скрытой проводки

Изделия третьего типа изготавливаются в виде стандартного удлинителя-переноски, имеющего сразу несколько гнезд для подключения потребителей (бытовых приборов и других устройств). По количеству гнезд в модуле они бывают одно и двухместными, рассчитанными на подключение соответствующего количества приборов. При желании в продаже можно найти и изделия, имеющие 3-4 гнезда и более. Последние чаще всего оформляются как стандартные удлинители-переходники с выключателем.

Удлинитель бытовой электрический (переноска)

По дополнительным опциям

К дополнительным опциям, имеющимся в некоторых моделях, относят:

  • Наличие предохранительного устройства, ограничивающего доступ детей.
  • Защита от попадания внутрь влаги и капель воды.
  • Встроенный таймер.
  • С выключателем сети и подсветкой.
  • С USB-разъемами.
  • Со счетчиком потребления.

В первом случае в изделиях предусмотрены защитные планки, закрывающие отверстия под штыри (при значительном усилии со стороны взрослого человека они сдвигаются в сторону). Защищенные от влаги розетки имеют специальное исполнение и дополнительно оснащаются пластиковой крышкой, исключающей возможность попадания капель воды во внутреннюю часть корпуса.

Различные виды розеток

Розетка антенная

Розетка для интернета

Розетка с крышкой

Розетка со шторками

Розетка с таймером

Розетка с USB

Розетка с УЗО

Розетка с ваттметром

Розетка с wifi

Розетка на дин рейку

Розетка с выталкивателем вилки

Розетка с подсветкой

Наличие таймера позволяет включать и выключать сеть в заранее заданное время, а несколько USB-разъемов – подключать к ней устройства для зарядки напряжением 5 Вольт. Последняя опция (счетчик электроэнергии) не получила повсеместного распространения и используется крайне редко.

Рекомендации по обжиму

Если кратко рассмотреть алгоритм действий при подключении кабелей, то следует: соблюдать правила, не исключать ни одного этапа, соблюдать правила безопасности

Важно помнить о том, что при соединении даже двух видов техники уже возникает сеть, а потому даже в этом случае можно рассматривать различные варианты того, как будет проводиться разделка и подключение витых пар

Стандартный разъем выглядит в виде отверстия, внутри которого есть паз, с помощью которого проводится фиксация порта RJ 45 и 8 контактами, напоминающими по виду металлические полосы. Они по параметрам точно совпадают с контактами полосками на входе. У каждого из контактов есть свои номера 1-8 и у них есть свои пары.

  • А именно:
  • 1-2;
  • 3-6;
  • 4-5;
  • 7-8.

Сами порты бывают: MDI (Medium Dependent Interface – Интерфейс, зависящий от среды); MDI-X (Medium Dependent Interface crossover – Интерфейс, зависящий от среды, с перекрещиванием). В каждом из них есть пары контактов, у которых разное предназначение, и они меняются местами. Другими словами, если в разъеме MDI пара 1-2 отвечает за передачу сигнала, а пара 3-6 – это приемник сигнала, то в порту MDI-X все будет наоборот.

Для соединения устройств требуется подключить передатчик (Тх) и приемник (Rx). Как правило, разъемами MDI снабжается большая часть адаптеров для передачи сигнала интернета. Порт MDI-X можно встретить в коммутаторе, который требуется именно для подключения к нему аппарата и обжима витой пары с двух сторон, проведенным по одному стандарту без дополнительного перекрещения.

Есть концентраторы, на которых присутствует автоопределение контактов, что позволяет в автоматическом режиме устройству определить, что это за порт MDI-X или MDI. Есть такие виды коммутаторов, которые могут быть соединены за счет обычного простого кабеля при отсутствии перекрещивания или за счет специального порта под названием UpLink. Есть еще один способ подключить порт, который может функционировать как разъем и MDI-X, и MDI, что зависит от положения переключателя или кнопок.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Отличительные свойства витой пары

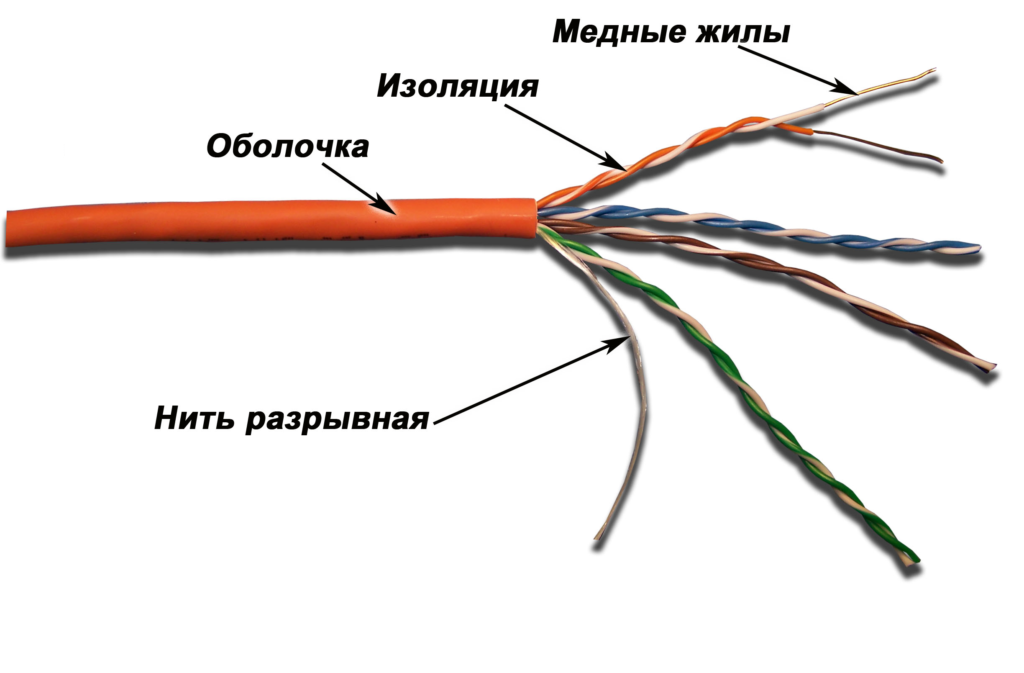

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).

ФОТО: YouTube.comИнформационный кабель с установленным разъёмом

Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления. Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.

Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

ФОТО: sovet-ingenera.comКоннектор на кабеле

Правильная «распиновка»

Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки)

Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки

Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B. Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.

Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды, с одинаковой распиновкой на обоих концах. Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А, другой должен соответствовать стандарту B.

Как обжать кабель отвёрткой?

Не всегда в доме имеется кримпер. Чтобы быстро обжать пары можно воспользоваться обычной отверткой и ножом. Порядок действия при установке:

  1. Выберите отвертку с плоским наконечником толщиной 3-4мм. Так как изоляция отсутствует, можно воспользоваться обычным ножом. Во всех действиях нужно быть очень аккуратным, при работе с этими инструментами есть риск повредить целостность кабеля.
    Отвёртка должна быть плоской
  2. Процедура распрямления, разводки, сложения проводов остается неизменной. Обрежьте пары по ровной линии с помощью бокорезов.
    Оголяем провода
    Обрезаем провода по ровной линии
    Провода должны быть одинаковыми
  3. Заведите пары в коннектор.
    Заводим провод в коннектор
  4. Обжим начинается с фиксации планки у хвостовой части коннектора. После фиксации не стоит задумываться о том, что кабель случайным образом вылетит и всю процедуру придется повторять снова.
    Место, где находится зажимная планка
  5. Положите коннектор на жёсткую поверхность, а наконечник отвертки прижмите к фиксирующей планке. В результате этих действий нередко ломается нижняя пластиковая защёлка. Чтобы этого избежать, подберите поверхность с небольшим пазом или отверстием для защёлки. Например, доску для разделывания.
  6. Из-за придания усилия, планка продвигается вниз. В результате, фиксатор упирается в кабель так, что провода не выпадут случайным образом.
    Кабель зажат планкой
  7. Для обжима контактов расположите коннектор на твёрдом основании. Усилиями проталкивайте контакты вниз. В результате, металлические ножки пробьют изоляцию. Перед тем, как приложить усилия к контактам, убедитесь, что наконечник отвертки располагается на них, а не между ними. Нажатие должно быть сильным, и при соскальзывании коннектора вы можете повредить себе пальцы.
  8. Продолжайте до тех пор, пока каждый контакт не проткнет изоляцию, обеспечив электрическое соединение с парой.
    По очереди продавливаем контакты
  9. Для проверки потребуется лупа. Осмотрите переднюю часть коннектора. Нельзя, чтобы какой-либо контакт выпирал вверх — при выявлении дожмите его.
  10. По аналогии обожмите другую часть кабеля.

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.С первого раза может не получиться, поэтому рекомендую иметь в запасе несколько дополнительных коннекторов для тренировки. У меня в кладовке всегда лежит пакет на всякий случай.

Цветовая распиновка коннектора RJ45

Каждый провод витой пары имеет свой цвет. Это позволяет правильно соединить устройства, так как каждый шнур выполняет определенную задачу. Однако при разводке одного цвета на другой не несет в себе опасность, и сигнал продолжит передаваться. Например, при подключении бело-оранжевого цвета вместо оранжевого работа устройств не нарушится. Сегодня используются две схемы обжима витой пары RJ45: Т658a и Т568b. Они во многом похожи, лишь зеленый и оранжевый провода поменялись местами. При подключении интернет-кабеля между ПК и роутером чаще используется вторая схема.

Коннекторы для витой пары имеют 8 контактов, из которых может быть задействована только половина. Если пользователь не предъявляется к скорости соединения высоких требований и 100 Мб/с достаточно, то можно использовать лишь 4 контакта. Все позиции задействуются только при создании высокосортных сетей с пропускной способностью в 1 Гб/с. Как выглядят эти схемы расшивки розетки, можно увидеть на фото.

Как подключить интернет-кабель к розетке

Разобравшись с тем, какие розетки и провода подходят для интернет-соединений, можно переходить к описанию самого процесса их формирования. Предстоящие работы, прежде всего, различаются по виду монтажа (открытый и скрытый). В первом случае используются изделия накладного типа, а во втором – их встраиваемые аналоги. Кроме того, потребуется разобраться с типом кабеля, подсоединяемого к розеткам. Для этих целей применяется кабельное изделие, прокладываемое в специальных каналах, имеющихся в пластиковых плинтусах и не связанных с силовыми трассами.

Что такое распиновка и расключение кабеля

Перед тем как подключать интернет-розетку самостоятельно – сначала потребуется разобраться с особенностями процедуры обжима контактных соединителей

Основное, на что обращается внимание в этом случае – порядок расположения контактов на ее соединительных клеммах (распиновка)

Схема распиновки (расключение) интернет-кабеля

Под распиновкой (расключением) понимается последовательность обжима подводящих жил на интернет-розетке или коннекторе RJ45. Схема, согласно которой проводится эта операция, обычно нанесена на модуле с разрезными контактами с двух сторон. При этом для обозначения конкретного контактного соединения используется цветная маркировка.

На фото ниже представлен модуль от розетки Legrand с цветной маркировкой для укладки проводов.

Модульный разъем интернет розетки Legrand с указанием цветовой маркировки проводов

Дополнительная информация: Для розеток с разъемом RJ45 рекомендуется выбирать 4-х парный кабель UTP из серии «5E» (фото справа).

С его помощью удается обеспечить скоростное соединение с Интернет (до 1 Гбит в секунду на удалении до 100 метров).

Подключаем встраиваемую розетку для Интернета

При скрытом способе установки интернет-розетки утапливаются в нише, специально пробуренной в толще стены. Туда предварительно вставляется и крепится на алебастр специальный подрозетник в виде пластикового стакана. При этом подводящие провода прокладываются в скрытых под слоем штукатурки штробах, так что наружу выходят только подсоединяемые к розетке концы.

Интернет-розетку под разъем RJ45 можно подключать к Интернет двумя способами: по стандартам «А» или «В» (на выбор пользователя). Чаще всего используется второй вариант. Для того, чтобы разобраться, куда какие провода подключаются, потребуется внимательно осмотреть корпус, снять крышку и изучить маркировку. На ней должно быть указано соответствие контактов выбранному стандарту по цвету изоляции проводников.

Порядок подключения Интернет розетки внутренней установки выглядит следующим образом:

  1. Сначала в стене монтируется подрозетник, в который будет устанавливаться розетка.
  2. Далее в установленный подрозетник скрыто в стене прокладывается кабель UTP. Свободная длина кабеля для подключения должна быть около 20 см.
  3. После этого нужно снять наружную защитную оболочку витой пары, стараясь не повредить изоляцию внутренних жил.
  4. Защитная оболочка кабеля снимается примерно на 5 см, после чего следует расплести внутренние пары проводов.
  5. Расключение производится в соответствие с цоколевкой по стандарту TIA 568 (А или В) по цветовому признаку (маркировка указана на модуле с разрезными контактами).

На одной стороне модуля должны быть следующие цвета:

бело-оранжевый

оранжевый

бело-зеленый

зеленый

На другой стороне:

синий

бело-синий

бело-коричневый

коричневый

Подробная пошаговая инструкция подключения розетки представлена в фото галерее.

Подключаем розетку наружной установки

Накладные (наружные) розетки подключаются точно таким же образом, как и в случае скрытой установки. Точно также с отвода провода снимается изоляция и раскручивается витая пара, концы которой зачищаются и подготавливаются к коммутации на контактах. Схема подключения Интернет-розеток выбирается в зависимости от их типа.

На завершающей стадии работ останется лишь установить интернет-розетку на место и надежно закрепить ее на стене.

Как проверить работоспособность кабеля после обжимки

  1. Есть соответствующий прибор, который называется кабельным тестером. Он совместим с большим количеством типов коннекторов. Оба конца кабеля вставляются в соответствующие разъемы, и индикатор показывает, есть ли соединение между частями прибора. Мы думаем, каждый сам сможет разобраться, как пользоваться таким устройством.
  2. Мультиметр может пригодиться вам даже здесь. Сложно в таком процессе проверке тоже ничего нет. Прикладываем концы прибора к каждому цвету с обоих концов кабеля и смотрим на показания.
  3. Самый простой способ — выполнить прямое подключение с помощью компьютера. Если на значке сетевых подключений отсутствует красный крестик, то ваш ПК соединен с всемирной паутиной. Значит процесс обжимки прошел успешно.

Теперь самое время провести полевые испытания. Основные моменты:

  • Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
  • Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.

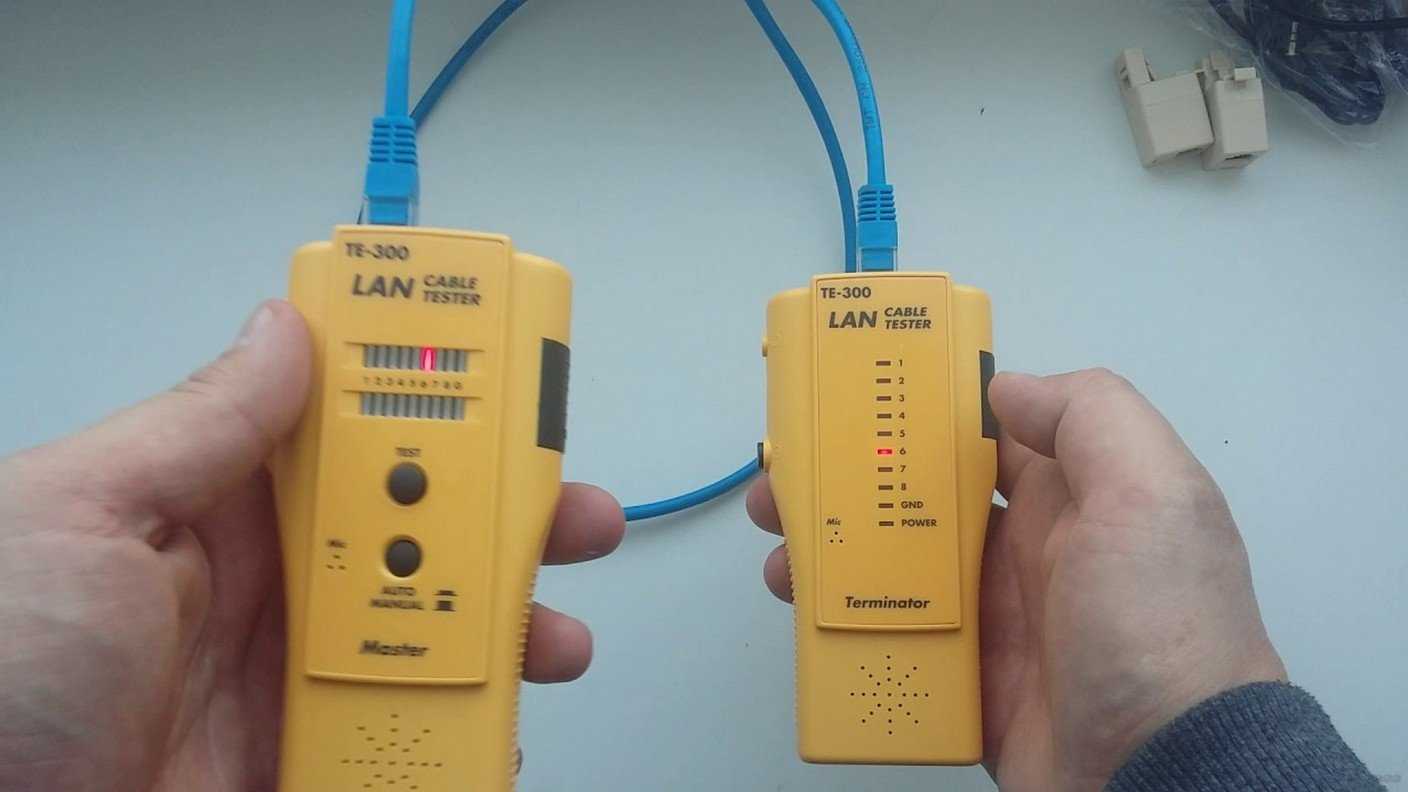

  • Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.


Обрыв на шестой жиле

Прямой обжим при наличии витой пары с 4 жилами двухпальных кабелей

Кабель, имеющий 4 жилы, обычно применяется для настройки внутренних сетей, которые имеют довольно низкие показатели. Если есть большие объемы информации, можно значительно сэкономить, поскольку кабель дешёвый, если сравнивать с 8-мижильными.

У этого метода имеется серьезное ограничение, в первую очередь по скорости. К тому же, к устройству нет возможности подать питание, если в этом есть необходимость.


Вариант на 4 жилы

Подготовка кабеля

Вначале нужно избрать кабель по нужному количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети необходимо взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не используют. Для высокоскоростной передачи данных должен подключаться восьмижильный кабель.

Удаление изоляции

С концов отрезка кабеля необходимо снять изоляционный слой. Достаточно отступить 3-3,5 см от края и при помощи стриппера лёгким круговым движением сделать надрез на изоляции. Рез нужно делать аккуратно, без сильного нажатия, иначе оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на половину. Затем её сгибают и она лопается по линии реза.

Тест качества обжима

После процесса обжима кримпер снимается, а само соединение подвергается тесту на прочность методом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё сделано в соответствии с технологией, обжим не позволит кабелю вырваться из запрессованных ячеек. После этого обжим можно считать завершённым.

Обжим контактной площадки


Установка и фиксация коннектора

Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются надлежащие по расцветке жилы.

Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.

Далее необходимо обжимать проводники с помощью кримпера для коннекторов типа 8P8C. Колодку клещей нужно наложить на пластмассовый коннектор, после чего сжать рукояти инструмента до характерного щелчка.

Предыдущая запись Почему зависает смартфон, как устранить зависания гаджетов на Android
Следующая запись Ошибка 0xC0000142 при запуске приложения Office

Способы соединения интернет-провода

Рассмотрим 4 способа, которые можно назвать бытовыми. Некоторые из них требуют использования специального инструмента, другие выполняются практически вручную. Если все четыре инструкции покажутся вам сложными, можно просто пойти в магазин и приобрести патч-корд необходимой длины.

Вариант #1 – скрутка проводов

Если вы когда-то имели дело с электрическими проводами, то прекрасно понимаете, что такое скрутка. Это соединение жил одного назначения методом скручивания с последующей изоляцией.

Скрутка применяется для распределения проводов в распаечных коробках, при подключении выключателей и розеток, для соединения разорванной электроцепи.

Конечно, такое соединение нельзя назвать эффективным, так как возможны негативные последствия в виде затухания сигнала. Однако провод все равно останется рабочим и сгодится хотя бы для временного применения.

Для работы советуем приготовить:

  • нож, ножницы или специальный инструмент для удаления оплетки;
  • стриппер для зачистки жил;
  • оловянный припой 0,3-0,5 мм;
  • термоусадку 1,5 мм (после нагревания – 0,75 мм);
  • спички;
  • изоленту.

Пошаговая инструкция по скрутке витой пары:

Если все сделать аккуратно, то форма кабеля почти не изменится. Благодаря этому его можно протянуть в стенное отверстие или закрыть в плинтус.

Но при первой же возможности «реанимированную» витую пару рекомендуем заменить цельным проводом заводского изготовления. Это необходимо и в целях безопасности, и для обеспечения устойчивого сигнала.

Вариант #2 – осуществление пайки

Обычные пользователи интернета вряд ли имеют под рукой паяльный аппарат и активно пользуются им, поэтому пайку витой пары рекомендуем использовать только людям, владеющим техникой.

Можно было бы этот способ не рассматривать, но соединения после термической обработки действительно являются надежными, а кабель – работоспособным.

Удобнее работать с современным инструментом – паяльником с дисплеем, показывающим температуру нагрева, или стриппером – профессиональной заменой ножа.

Раздельные припой с флюсом лучше оставить профессионалам, для любителей давно производится комбинированная проволока.

Инструкция по пайке сетевого кабеля:

  1. Снимаем с обоих отрезков кабеля внешнюю изоляцию. Можно ее не обрезать, а надрезать вдоль и на время загнуть, чтобы потом вернуть на место.
  2. Разбираем пары проводников, зачищаем от изоляции. Лучше пользоваться стриппером, так как ножом или кусачками можно повредить жилы.
  3. Скручиваем пары одинаковых проводников обеих кабелей. Их легко определить по цвету изоляции. Обрезаем лишнее.
  4. Производим пайку скрученных проводов: нагреваем – наносим припой. Следим, чтобы он равномерно распределился по месту скрутки. В результате должно получиться прочное неразрывное соединение.
  5. Производим изоляцию сначала каждого спаянного провода в отдельности, затем всех вместе – заматываем место коммутации плотным слоем изоленты. Следим, чтобы не оставалось оголенных участков.

Не рекомендуется соединенные таким образом шнуры выводить на улицу или размещать в помещениях с повышенной влажностью.

Если это все же необходимо, то нужно максимально герметизировать отремонтированный участок провода. Для защиты можно использовать, например, полимерные гибкие рукава.

Вариант #3 – использование клеммы

Преимущество использования клемм заключается в том, что не нужно тратить время на тщательную зачистку проводов или обмотку места соединения изолентой. Но это при условии, что коммутируемый участок будет расположен в защищенной зоне – в стене, в коробе или плинтусе.

Распиновка RJ-45

Распиновкой называют расположение проводников и контактов в коннекторе так, чтобы канал мог реализовать обмен данными. Существует два стандарта схемы – Т568А и Т568В. В России более распространена распиновка RJ-45 по стандарту В.

У витых пар может быть 2 или 4 пары проводников. Первый тип используется для передачи данных на невысокой скорости, второй – на высокой (более 1 Гб/с). В жилые здания чаще заводятся потоки до 100 Мб/с, но, поскольку технологии совершенствуются и быстрое соединение становится все более распространенным, лучше сразу организовывать сеть из 8 проводов. Тогда не придется ничего переделывать, если скорость изменится: в любом случае коннекторы и розетки используют 8 контактов.

Делали обжим витой пары самостоятельно?

Да
49.88%

Нет
38.9%

Предстоит
11.22%

Проголосовало: 419

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
