Как сделать самодельную антенну для телевизора

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов. Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

  • приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
  • также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
  • сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
  • закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

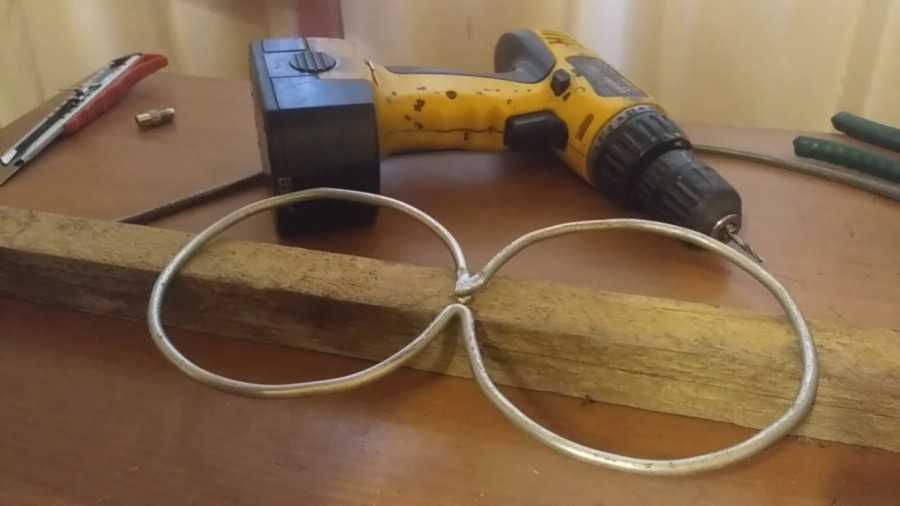

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

  1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
  2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
  3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя.Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну.
Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

При отдыхе за городом, иногда, кроме наслаждения природой и свежим воздухом порой хочется посмотреть свой любимый сериал или важный футбольный матч. В отличие от города, покрытие деревень качественным телевизионным сигналом оставляет желать лучшего. В этой ситуации даже приобретение антенны, работающей в широком диапазоне дециметровых и метровых волн, не гарантирует качественной картинки.

Собрать антенну можно попробовать и собственноручно, ведь загородный дом является лучшим местом для экспериментов.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

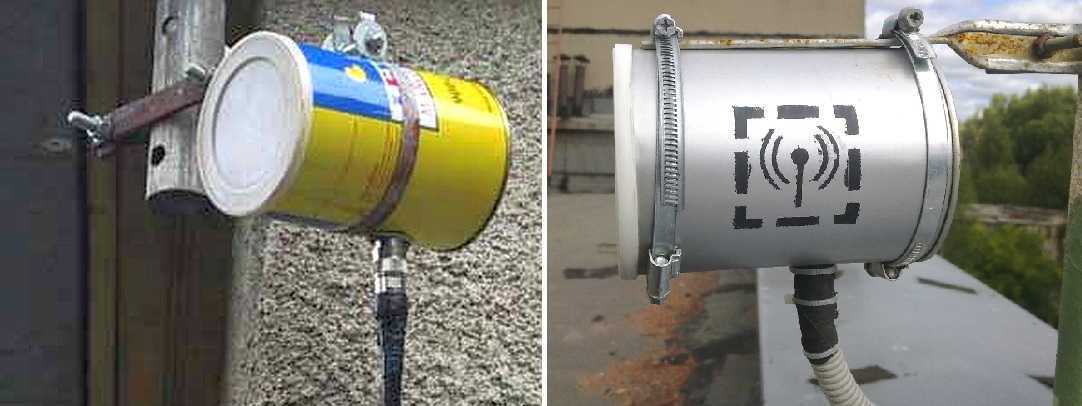

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

  • радиочастотный соединитель RF-N;
  • кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
  • кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg

73 мм 2407.236 3144.522 752.281 188.070 564.211
74 мм 2374.706 3102.028 534.688 133.672 401.016
75 мм 2343.043 3060.668 440.231 110.057 330.173
76 мм 2312.214 3020.396 384.708 96.177 288.531
77 мм 2282.185 2981.170 347.276 86.819 260.457
78 мм 2252.926 2942.950 319.958 79.989 239.968
79 мм 2224.408 2905.697 298.955 74.738 224.216
80 мм 2196.603 2869.376 282.204 070.551 211.653
81 мм 2169.485 2833.952 268.471 67.117 201.353
82 мм 2143.027 2799.391 256.972 64.243 192.729
83 мм 2117.208 2765.664 247.178 61.794 185.383
84 мм 2092.003 2732.739 238.719 59.679 179.039
85 мм 2067.391 2700.589 231.329 57.832 173.497
86 мм 2043.352 2669.187 224.810 56.202 168.607
87 мм 2019.865 2638.507 219.010 54.752 164.258
88 мм 1996.912 2608.524 213.813 53.453 160.360
89 мм 1974.475 2579.214 209.126 52.281 156.845
90 мм 1952.536 2550.556 204.876 51.219 153.657
91 мм 1931.080 2522.528 201.002 50.250 150.751
92 мм 1910.090 2495.110 197.456 49.364 148.092
93 мм 1889.551 2468.280 194.196 48.549 145.647
94 мм 1869.449 2442.022 191.188 47.797 143.391
95 мм 1849.771 2416.317 188.405 47.101 141.304
96 мм 1830.502 2391.147 185.821 46.455 139.365
97 мм 1811.631 2366.496 183.415 45.853 137.561
98 мм 1793.145 2342.348 181.169 45.292 135.877
99 мм 1775.033 2318.688 179.068 44.767 134.301

Порядок действий такой:

  • Срезаем верхнюю часть банки, тщательно моем, высушиваем.
  • На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
  • Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
  • Напильником или наждачной бумагой обрабатываем края.
  • К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
  • Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
  • К обратной стороне соединителя припаиваем кабель.
  • Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Преимущества и недостатки подключения усилителя

Подключение усилителя к антенне телевизора сулит ощутимые выгоды:

  • резкое повышение мощности сигнала даже при использовании антенны прежней конструкции;
  • больше не нужно беспокоиться о месте размещения телевизора. Особенно это заметно, если используется активная антенна, у которой усилительная плата является частью конструкции. В этом случае мощность сигнала, передаваемого на телевизор, оказывается настолько велика, что даже целая бухта кабеля не станет ощутимым препятствием. При использовании внешнего усилителя его потребуется разместить поближе к антенне, однако выигрыш в мощности и качестве сигнала все равно будет ощутим.

Изображение и звук перестанут тормозить и зависать. В отличие от аналогового, цифровое телевидение формата DVB-T2 кодировано. Там, где принимающий «аналог» телевизор выдаст хрип и рябь на экране, исчезновение сигнала у «цифры» приведет к молчанию и повтору фрагмента из предыдущего кадра.

Если вы намерены подключать усилитель в домашних условиях, то нужно иметь в виду возможные недостатки и ограничения:

  1. Возрастает сложность и дороговизна оборудования. Даже если использовать простейший блок усиления, который можно спаять, потребуются новые элементы: крепеж, соединители, блок питания, специальные инструменты и пр. Но если вы любите работать своими руками, этот пункт проблемой не станет.
  2. Надо будет позаботиться о питании. Любой усилитель, по сути, превращает поступивший сигнал в его точную копию, имеющую большую мощность. Дополнительная энергия должна откуда-то браться — нужен внешний адаптер, подключаемый к электросети. В качестве источника питания подойдет приставка или телевизор, имеющие функцию активного антенного гнезда с передачей напряжения по фидеру.
  3. Не во всех случаях использование усиления является уместным. Для создания мощной копии нужен качественный оригинал, а если телесигнал забит шумом и помехами, то усилитель повысит и их тоже. В итоге даже фильтры и тюнеры не всегда смогут отсечь полезный сигнал от паразитных.
  4. Переусиление даст обратный результат. Если на антенный вход поступает слишком сильный сигнал, аппаратура посчитает его несуществующим и откажется воспроизводить. Поэтому в той зоне, где возможен уверенный прием на пассивную антенну, следует либо воздержаться от использования усилителя, либо понизить коэффициент мощности (если модель с регулятором).

Усиливать или нет? Ваше мнение:

Да!Нет!

Что понадобится для изготовления в домашних условиях дальнобойной TV-антенны?

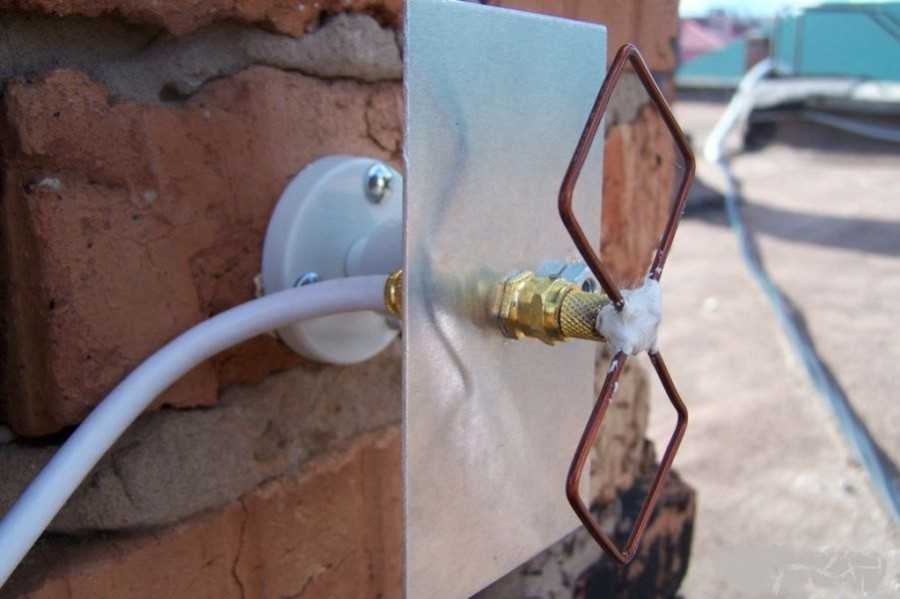

Многие радиолюбители знают «в лицо» так называемую «восьмерку», действующую на досточно большое расстояние. Она же – зигзагообразная антенна дециметрового диапазона. Она отличается простотой устройства и высокой технологичностью сборки (собрать ее можно, буквально, за несколько минут).

Для ее создания потребуется:

Длинный, тонкий токопроводящий металлический материал с минимальным сопротивлением. Он может иметь форму трубки, прутка, проволоки, на худой конец – просто полосы ли даже уголка. Финально антенна имеет вид двух соединенных между собой в одной вершине ромба. Обычно за ромбами устанавливается отражатель, но в случае с цифровым телевизионным сигналом он бесполезен, так что его отсутствие еще больше упрощает конструкцию.

Но лучше всего будет взять для формирования антенного контура 2-5-миллиметровую медную проволоку. Из нее нужно будет выгнуть нужную форму.
Для достижения лучшего качества лучше это делать с использованием тисков и молотка.

Однозначно понадобится коаксиальный кабель. Его длину рассчитайте самостоятельно, в зависимости от того места, где планируется установить антенну, до места стационарного базирования телевизора. Кроме того, следует оставить два витка на всякий случай, свернув их в небольшую бухту.
Один конец коаксиального кабеля, оборудованный штекером, подключается к телевизору. Другой – зачищается и припаивается к контуру антенны. Лучше всего брать кабель с сопротивлением, не ниже 75 Ом

Он должен быть по всей длине покрыт изоляцией и если предполагается устанавливать антенну под открытым небом, то качеству изоляции нужно уделить повышенное внимание (чтобы возможный пробой при ее повреждении не вывел из строя сам телевизор). Соответственно, для припаивания понадобится паяльник, наждачная бумага, канифоль и надфиль.

Трехэлементный или четырехэлементный волновой канал

Для классического типа «волновой» трехэлементной антенны характерно наличие следующих составляющих:

  • директора, который имеет самую маленькую длину и направлен в сторону телевышки;
  • вибратора прямоугольной формы;
  • рефлектора.

Коэффициент усиления устройства – до 6 Дб. Антенна способна улавливать отраженный сигнал DVB-T2 от телецентра примерно в 5 км или в прямом видении до 30 км.

Не дающее большого усиления, такое устройство не подходит для дальних приемов обозначенных сигналов. Чтобы увеличить коэффициент усиления, нужно вооружить конструкцию еще десятью и более элементами. Делать самостоятельно такую антенну очень сложно. Оптимально иметь три или четыре элемента.

Алгоритм действий такой:

  1. Необходимо запастись медным проводом либо трубкой от 0,2 до 0,5 см в диаметре. Рефлектор, директор и вибратор припаиваем к направляющей устройства.

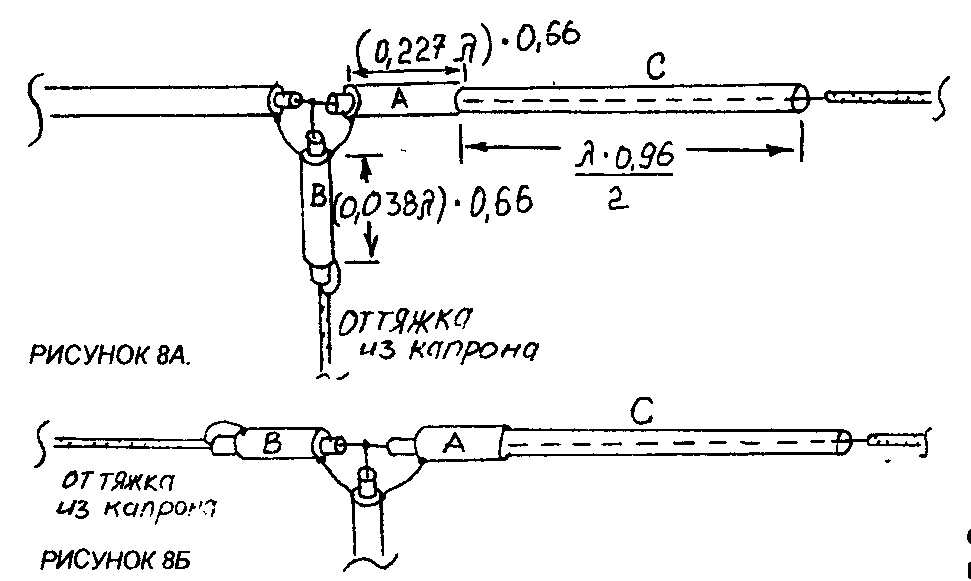

  2. Крепится конструкция на диэлектрический шест, находящийся рядом с кабелем. Согласование с ним антенны производится отрезком кабеля антенны – U-колена, сопротивлением волн 75 Ом. Длина его умножается на коэффициент укорочения, присущий марке используемого кабеля.
  3. Вибратор антенны спаивается с двух сторон с центральными жилами U-колена. Последние таким же образом соединяются с экранами отводящего кабеля, а его центральная жила – с вибратором антенны.

Процесс изготовления трехэлементной антенны «волновой канал» показан в этом видео:

Watch this video on YouTube

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим ТОП-5 самых интересных вариантов:

  • Мощная антенна из коаксиального кабеля;
  • Всеволновая антенна из проволоки;
  • «Бабочка»;
  • «Восьмёрка» или зигзаг;
  • Антенна из пивных банок.

Трубка, прут или проволочная нить из меди или алюминия – это отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие металлические изделия: провода, уголки, прутья, полоски и т.д.

Коаксиальный кабель имеет те же свойства, что и медный, но стоит значительно дешевле, а, кроме того, коаксиал ещё и механически прочен, что немаловажно именно для антенной конструкции. Чтобы сэкономить, можно воспользоваться кусками провода, которые имеются в вашем домашнем хозяйстве или купить в магазине в отделе неликвида

Прежде всего, давайте определимся с размером антенны. Длина антенного кабеля (L) рассчитывается в зависимости от частоты вещания. Для расчёта нам понадобится два значения:

  • Скорость прохождения волны в вакууме ≈ 300 миллионов м/с;
  • F – частота приёма (частоты цифрового телесигнала лежат, как правило, в диапазоне 500-800 МГц).

Если параметр частоты берём в МГц, то искомое значение длины волны будет в метрах. Расчётный параметр скорости света – 300. Рассчитать длину волны в кабеле можно по простой формуле:

L = 300/F

Пример расчёта: пусть цифровое вещание ведётся на средней частоте 610,5 МГц. Тогда средняя длина волны = 300/610,5 = 0,491 м. Именно такой должна быть длина антенной петли.

Для приёма цифрового сигнала точно рассчитывать длину волны необязательно, можно просто сделать конструкцию изделия более широкополосной.

В виде рамки

Для изготовления такой антенны вам понадобятся алюминиевые пластины, металлическая сетка для изготовления рефлектора (от барбекюшницы, для штукатурки и т.д.), болты с гайками или заклепки для фиксации деталей рамки, кабель со штекером для подключения к комнатному ТВ, дрель, отвертка и пассатижи.

Рис. 10: антенна в виде рамки

Процесс изготовления антенны заключается в следующем:

Отрежьте алюминиевые полосы нужного размера и высверлите на их концах отверстия для болтовых соединений.
Соберите рамку, как показано на рисунке выше, места соединения крепятся внахлест

Для предотвращения окисления этих точек желательно покрыть их краской или лаком.
К точкам А и Б на антенне подключите телевизионный кабель с антенным разъемом.
Закрепите рамку на рефлектор, главное, обратите внимание, чтобы последний не закорачивал электрическую цепь самой антенны.
Установите на мачту и разместите в предусмотренном для этого месте.. Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя

Если сигнал окажется слабым, получить более мощную антенну можно путем включения в цепь антенного усилителя.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Какие факторы влияют на ухудшение телесигнала

Прежде, чем изучать радиотехнические новинки, необходимо проанализировать, почему уровень функционирования приемника низкий. Причинами помех и плохого качества изображения могут быть:

  • значительное удаление жилища от ретранслятора;
  • неправильный выбор телевизионной антенны;
  • высокий уровень естественных шумов;
  • внешние препятствия для приема сигнала: высотные дома, деревья, промышленные сооружения;
  • выход из строя кабеля;
  • неверная ориентация передатчика;
  • наличие возле антенны металлических предметов, способных проводить электричество;
  • распределение телесигнала на несколько приемников;
  • устаревшая техника.

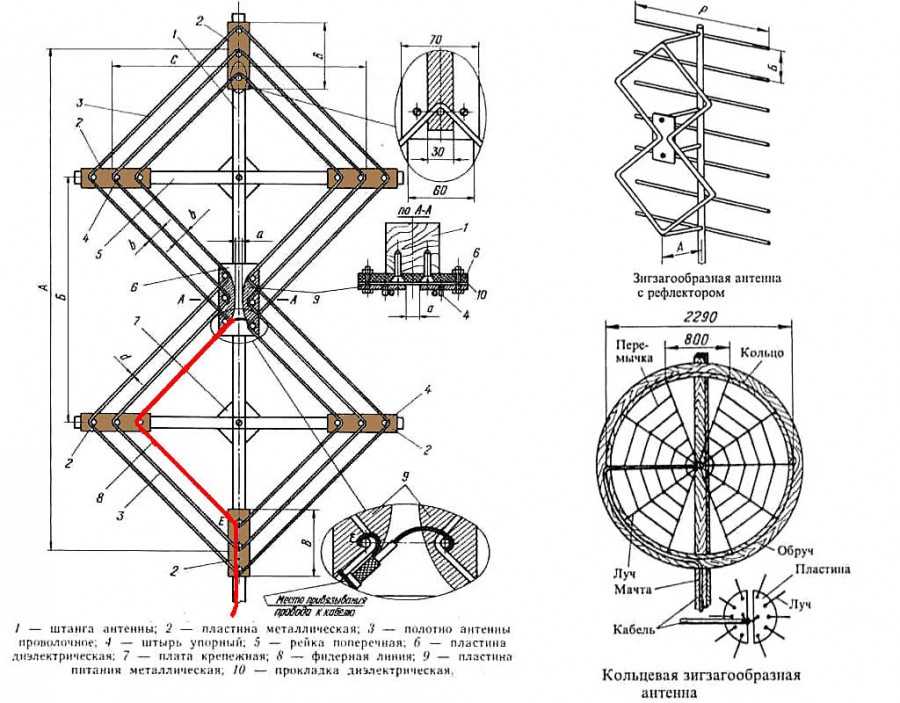

Антенна Харченко

Это принимающее ТВ-сигналы устройство названо в честь своего изобретателя К. П. Харченко. Именно ему принадлежит идея применения для приёма телевизионного сигнала антенны в форме зигзага. Такой прибор оптимально подходит, чтобы принимать цифровой сигнал.

Вначале займёмся рамкой устройства. Возьмём моток проволоки и отрежем от него кусок длиной 1,09 м. Затем согнём отрезанную проволоку так, чтобы в результате получилась рамка из 2-х параллельных ромбов размером 13,5*13,5 см каждый.

Оставшийся 1 см пойдёт на скрепляющие петли. Концы рамки необходимо припаять. Далее зачищаем один конец кабеля и припаиваем его к центру рамки таким образом, чтобы стержень и экран не соприкасались.

Устанавливаем рамку на основание, которое делаем из фанеры или пластика размером 10*10 см. Длина промежутка между рамочными углами в точке соединения с кабелем не должна превышать 2-х см.

Зачищаем второй коней кабеля и монтируем штекер. При необходимости можно присоединить основание прибора к стойке. Это требуется, если вы хотите установить антенну на крыше.

Инструкция по изготовлению телевизионной ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.

Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения

Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.

Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала Частота канала Длинна вибратора — от одного до другого конца трубок, см Длинна кабелей для согласующего устройства, L1/L2 см
1 50 МГц 271-276 см 286 см / 95 см
2 59,25 МГц 229-234 см 242 см / 80 см
3 77,25 МГц 177-179 см 187 см / 62 см
4 85,25 МГц 162-163 см 170 см / 57 см
5 93,25 МГц 147-150 см 166 см / 52 см
6 175,25 МГц 85 см 84 см / 28 см
7 183,25 МГц 80 см 80 см / 27 см
8 191,25 МГц 77 см 77 см / 26 см
9 199,25 МГц 75 см 74 см / 25 см
10 207,25 МГц 71 см 71 см / 24 см
11 215,25 МГц 69 см 68 см / 23 см
12 223,25 МГц 66 см 66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

    Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом  (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Антенна Н. Туркина для приема цифрового телевидения

Устройство состоит из 6 колец из металлической проволоки, которые служат в качестве активных вибраторов и пассивных элементов и закрепляются на диэлектрической направляющей. У данной антенны эффективность приема лучше, чем у тройного квадрата, поэтому ее часто устанавливают, чтобы осуществлять дальний прием сигналов DVB-T2.

Антенна Н. Туркина является узкополосной, поэтому при ее монтаже потребуются точные настройки. Ее нужно устанавливать в том регионе, где имеется только один мультиплекс (если же есть два, то они должны находиться на близких каналах). При разнесении их на большее число каналов прием будет некачественным.

Устройство состоит из следующих деталей:

  • диэлектрической штанги, на которой осуществляется монтаж;
  • директоров D1÷D3 с рефлектором R – пассивных элементов;
  • V1, V2 – вибраторов;
  • кольца из феррита (надевается на кабель возле подключения к вибраторам) – согласующего устройства.

Для монтажа понадобится:

  • определить диапазон частоты DVB-T2;
  • произвести точный расчет размеров устройства;
  • сделать детали, спаять электросхему.

Исходные данные о частоте и номера канала для расчета можно узнать на сервисах операторов телевидения DVB-T2. Мы рассмотрим цифровое телевидение, идущее на 40-м канале, частоте 626 МГц.

Расстояние (L) между элементами – 29, 72, 96, 60, 96 мм (общее – 353 мм).

Длины окружностей – 470, 465, 460, 484, 489, 537 мм.

Определившись с параметрами, приступаем к работе:

  1. Подбираем брусок из дерева (его длина должна быть чуть больше 353 мм) для изолирующей штанги, медную проволоку (желательно 2,5 кв. мм. и длиной 4 м).
  2. Размечаем отверстия, на которых будут крепиться кольца, и сверлим их.
  3. Изготавливаем активные вибраторы и пассивные элементы. Разрезаем медную жилу по длине окружности каждого кольца. Все отрезки сгибаем кольцами. Для активных вибраторов концы колец делаются с зазором, поэтому увеличиваем длину отрезков на 8 см, отгибаем под прямым углом в сторону. Припаиваем накрест к началу следующего.
  4. Делаем короче каскады пассивных элементов, впоследствии монтируя на диалектическую штангу. Спаиваем кольцевые концы.
  5. Устанавливаем директоры в траверсу. Продеваем перемычку из тонкой меди, заталкиваем с обеих сторон кольцо вибратора. Обматываем перемычку по залуженному месту обеих сторон и припаиваем.
  6. Монтируем вибраторы.
  7. Устанавливаем рефлектор.
  8. Подключаем кабель.
  9. Проверяем качество приема.

Перед тем как приступить к изготовлению антенны для цифрового ТВ, нужно знать, какая лучше всего будет принимать DVB-T2 формат. Ознакомившись с несколькими типами самодельных антенн, вы можете выбрать наиболее оптимальный для вашего случая вариант.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
