Обозначение розеток и выключателей на чертежах и схемах

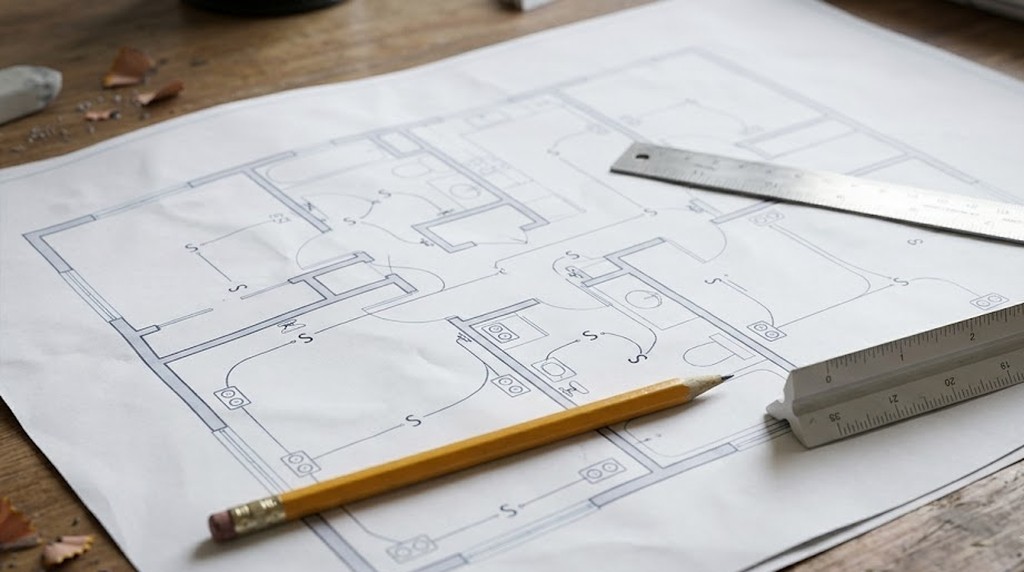

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

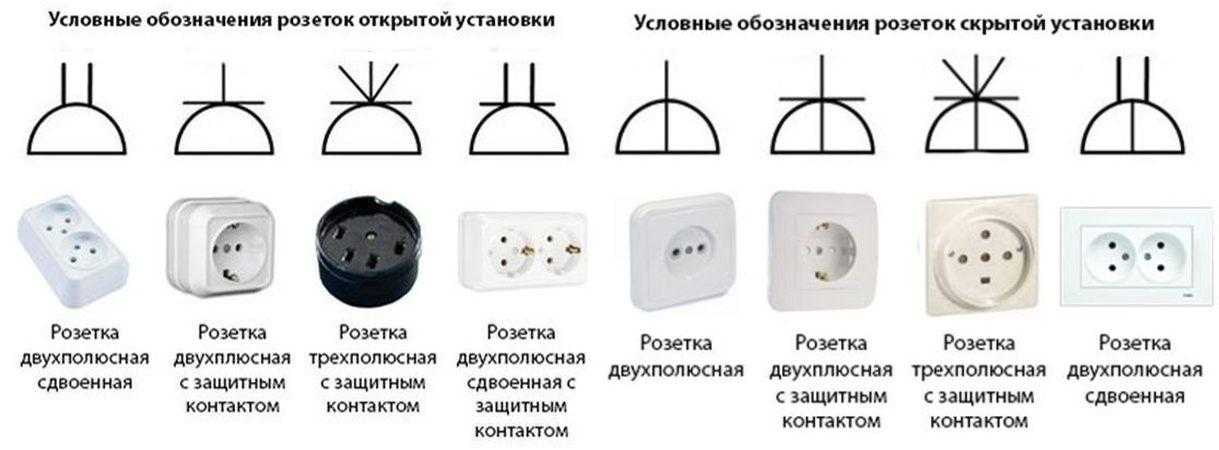

Условное обозначение розеток на чертеже

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы “Т” – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Условное обозначение выключателей

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Обозначение блока выключателей с розеткой

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Автоматический выключатель на обычных и однолинейных схемах

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Изображение УЗО и дифференциального автомата на схемах

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Схема реле контроля напряжения

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Условные обозначения светильников

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов.

Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности.

Совет

Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

План электрической проводки составляется с учетом масштаба помещений и особенностей его планировки.

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия.

Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности

Блоки розеток

Нередко в плане домашней электросети необходимо предусмотреть установку блоков, включающих в себя различное количество наиболее распространенных элементов – розеток и выключателей.

Простейший блок, содержащий в своем составе двухполюсную розетку, и одноклавишный выключатель скрытой установки изображается в виде полукруга, от центра которого проведен перпендикуляр, а также линия под углом 45 , соответствующая одноклавишному выключателю.

Аналогичным образом наносятся на схему блоки, содержащие различное количество розеток и выключателей. Например, блок скрытой установки, имеющий в своем составе двухполюсную розетку, а также одноклавишный и двухклавишный выключатели, имеет обозначение:

Условно графическое обозначение

ГОСТ 21.210-2014 унифицирует изображение электрических элементов на схемах. Делает их универсальными  на всей территории России.

Обозначения розеток, представленные в этом документе, можно условно разделить по нескольким признакам:

  • открытой установки;
  • скрытой установки;
  • влагозащищенные.

Открытое подключение к сети не предполагает скрывать колодки в плоскости стены. Существуют разновидности с двумя и тремя полюсами, с защитным контактом, а также сдвоенные или одинарные. Обычно накладное размещение применяют в помещениях с открытой проводкой.

Степень защиты таких устройств находится в пределах от IP 20 до IP 23. Они подвержены воздействию влаги и проникновению небольших предметов внутрь корпуса

Скрытое подключение отличается от предыдущего погруженной в стену или иную поверхность колодкой розетки. Подключается она к контактам скрытой проводки.

По степени защиты открытые и скрытые изделия между собой не отличаются. А размещение внутри стены не делает их более опасными.

Единственным отличием в графическом изображении скрытых розеток от открытых является вертикальная черта внутри полукруга, перпендикулярная нижней плоскости

Приборы с влагозащищенным корпусом обычно устанавливают в местах повышенной влажности. Это может быть ванная комната, кухня или слабо защищенные от влаги места снаружи здания.

Степень их защиты составляет от IP44 до IP55. В первом случае это означает, что внутрь не попадут предметы толщиной более 1 мм, а защита от влаги представляет собой устойчивость к дождю. Во втором – защита от пыли и безопасная работа под слабыми струями воды.

Пластиковая откидная крышка защитного корпуса предохраняет не только от влаги, но и от пыли и мелкого абразива

Отдельно стоит сказать про классификацию по количеству полюсов. Их может быть от двух до четырех. В России в основном используются двухполюсные розетки с защитным контактом.

Все бытовые приборы питаются именно от такого типа. Многополюсные, а именно с тремя полюсами, запитывают промышленное оборудование: станки, насосы, электропечи. Они применяются в трехфазных сетях.

Отключать вилку следует плавным движением, придерживая защитный корпус, чтобы не сломать крепления к стене. Это может привести к поражению электричеством

Обозначение розеток и выключателей на чертежах и схемах

Обозначение розеток и другого электрооборудования наносится на электрические схемы, с помощью которых осуществляются монтажные работы. Каждый элемент системы энергообеспечения имеет обозначение, позволяющее его идентифицировать.

Порядок указания условных знаков на схемах регламентируется ГОСТ . Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ . Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Указатели на схемах

Ниже представлено графическое обозначение, которое принято использовать на рабочих чертежах.

Фурнитуру принято классифицировать по нескольким признакам:

  • степень защищенности;
  • способ монтажа;
  • количество полюсов.

По причине разных способов классификации среди условных знаков для разъемов на чертежах имеются отличия.

Указатели на чертежах для открытого монтажа

Обозначения розеток на чертеже, представленном ниже, указывают на следующие характеристики.

  • сдвоенность, однополюсность и заземление;
  • сдвоенность, однополюсность и отсутствие заземляющего контакта;
  • одинарность, однополюсность и наличие защитного контакта;
  • силовая розетка с тремя полюсами и защитой.

Указатели для скрытой установки

На картинке внизу показаны такие розетки:

  • одиночные с одним полюсом и заземлением;
  • спаренные с одним полюсом;
  • силовые с тремя полюсами;
  • одиночные с одним полюсом и без защитного контакта.

Условные знаки для влагозащищенных розеток

На чертежах используют такие условные обозначения защищенных от влаги розеток:

  • одинарные с одним полюсом;
  • одинарные с одним полюсом и заземлительным устройством.

Указатели блока розеток и выключателя

Чтобы сэкономить пространство, а также упростить компоновку электротехнических устройств, их нередко размещают в едином блоке. В частности, такая схема позволяет сэкономить на штроблении. Рядом могут находиться одна или несколько розеток, а также выключатель.

На рисунке внизу показана розетка и выключатель с одной клавишей.

Указатели выключателей с одной и двумя клавишами

На картинке внизу показаны такие выключатели:

  • внешние;
  • накладные;
  • внутренние;
  • встраиваемые.

Ниже представлена таблица, в которой показаны условные указатели фурнитуры.

В таблице показан широкий спектр возможных устройств. Однако промышленность выпускает все новые образцы, поэтому часто случается так, что новая фурнитура уже появилась, а условные знаки для нее все еще отсутствуют.

0,00 / 0

220.guru

Специфика обозначения розетки на схеме

Электрофурнитура классифицируется по степени защиты, способу монтажа, количеству полюсов. Данные параметры объясняют различия условных знаков на чертеже.

Условные обозначения розеток для наружной/открытой установки

На схеме фурнитуры, выбираемой под наружный способ монтажа, указываются следующие обозначения:

  • парность, заземленность и однополюсность;
  • парность, отсутствие «земли» и однополюсность;
  • одинарность, один полюс и наличие контакта защиты;
  • розетка силового типа, у которой есть 3 полюса и защита.

Однополюсная двойная розетка имеет вид полукруга с черточкой в центре. У двухполюсной – две черточки. Двухполюсные модели с заземлением для открытой установки обозначаются как полукруг с горизонтальной линией, выступающей по обе стороны и вертикальной черточкой. Трехполюсные устройства с «землей» — полукругом с 5-ю веерными черточками (1 в центре и 4 по бокам). Одинарные приборы маркируются одной линией, двойные – сдвоенной черточкой.

Обозначения розеток для скрытого/внутреннего монтажа

Розетка, предназначенная для скрытой проводки, обозначается на схеме в виде полукруга, пересеченного по вертикальной линии.

Внутренним способом устанавливаются модификации:

  • двухполюсные – полукруг с центральной вертикальной линией, выходящей за контур фигуры;
  • двухполюсные с защитным контактом – полукруг с вертикальной черточкой, направленной вверх и горизонтальной, выступающей за него;
  • трехполюсные с защитным контактом – полукруг с черточкой внутри по центру и черными линиями (5 штук сверху);
  • двухполюсные сдвоенные – полукруг с черточкой в центре и двумя жирными параллельными линиями (напоминает штепсельную вилку).

Маркировка влагостойких розеток (степень защиты корпуса IP44-IP55)


Для влагостойких коммутационных аппаратов предназначен значок в виде черного, полностью закрашенного полукруга. Рисунок расшифровывается как устройство с защитной крышкой, предотвращающей доступ влаги к основным элементам. Электросхема проводки в ванной и на кухне предусматривает 2 типа розеток:

  • влагозащищенная с двумя полюсами – черный полукруг с черточкой сверху;
  • влагозащищенная с двумя полюсами и защитным контуром – черный полукруг с горизонтальной чертой и линией сверху.

Маркировка степени защиты английскими буквами IP свидетельствует о ее наличии. Первая цифра означает уровень пылезащиты, вторая – влагозащиты.

Как обозначаются блоки из выключателя и розетки


Для экономии места под штробу и простоты компоновки контроллеры освещения размещаются в общем корпусе. На схеме обозначаются выключатель и розетка в зависимости от количества элементов:

  • Блок для скрытого монтажа (1 выключатель + 1 розетка) – полукруг с вертикальной линией, выступающей вверх. От ее нижней части отходит Т-образная диагональная черточка.
  • Блок для скрытого монтажа (1 выключатель + 1 розетка с заземлением) – полукруг с вертикальной и горизонтальной черточками (образуют крест). От нижней точки фигуры идет диагональная линия в виде буквы Т;
  • скрытый двойной блок выключателей и розетка с заземлением – полукруг с вертикальной и горизонтальной линией в виде креста. От общей точки влево и вправо выходят по диагонали Т-образные черточки;
  • блок, в котором есть двухклавишный и одноклавишный выключатель, а также розетка – полукруг с черточками по вертикали и горизонтали, формирующими крест. Слева из общей точки выходит Т-образная диагональная черточка. Справа – линия с диагональным направлением и двумя короткими горизонтальными черточками, «закрывающими» ее.

Удобное расположение розеток на кухне: фото и советы по выбору места для установки

Для встроенной техники электророзетки можно разместить за стенками мебели, допускаемая для этого случая высота от пола – от 3 до 60 см. Для доступа к источнику питания, в стенках мебельного гарнитура прорезаются отверстия. Еще одно действующее правило: электророзетка для встроенной техники должна находиться на расстоянии не больше 1 м от прибора. К стационарной технике относится также и вытяжка, электророзетку для нее монтируют на 5 см выше верхнего края кухонной мебели. При установке электророзетки нужно учитывать расположение вентиляционного гофроотвода — он не должен перекрывать доступ к сети. Если речь идет о встроенной вытяжке, розетку лучше разместить внутри шкафа, ближе к боковой стене (чтобы не мешала вытягивающая труба).

Кроме стационарных устройств на кухне есть техника, которую включают время от времени. Это тостер, миксер, чайник кофеварка, хлебопечка и пр. Для подключения этих приборов вполне хватит 3-4 свободных розеток. Располагаться они должны в легкодоступных местах, например, кухонных фартуках или столешницах. Электророзетки для освещения кухонной мебели размещаются выше верхней линии кухонного гарнитура. Также популярен вариант выдвижного розеточного блока, который монтируется в корпусе кухонных шкафчиков. В отличие от электророзеток ( они не должны бросаться в глаза), выключатель нужно разместить в доступном месте.

Продумывая электросхему кухни, имейте в виду, что электророзетки нельзя размещать в следующих местах:

  • Над мойкой и плитой.
  • В шкафах с выдвижными ящиками и сразу за корпусом встроенной техники.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
