Как сделать разводку водопровода в частном доме

Стоимость работ

Цена подведения формируется водоканалом в зависимости от ряда факторов:

  • типа задействованных стройматериалов;
  • протяженности системы;
  • глубины закладки коммуникаций;
  • региональной стоимостной политики.

В среднем за оформление проектной документации придется отдать порядка 5000 рублей. За аренду спецтехники (экскаватора) еще от 5 до 10 тысяч. Прибавив расходы на теплоизоляцию и наемный труд, получим от 50000 до 160000 ориентировочно.

Разбираясь с проектом водоснабжения частного дома от центрального водопровода, не стоит забывать и о качественных характеристиках питьевой жидкости. Ведь только по-настоящему чистое питье является залогом здоровья и долголетия. Врезаясь в централизованную систему, позаботьтесь о дополнительной фильтрации живительной влаги. Приобретайте фильтрующие приборы в . На протяжении долгих лет наша организация занимает лидирующие позиции среди производителей водоочистного оборудования.

Правила монтажа системы водоснабжения

Последовательность работ при обустройстве автономной системы водоснабжения выглядит следующим образом:

  • Сначала нужно подготовить к работе источник воды и смонтировать все соответствующее оборудование;
  • Далее монтируется наружный и внутренний трубопровод;
  • Следующий шаг – монтаж насосов и дополнительных устройств;
  • После насоса можно монтировать очистительные сооружения и устройства;
  • Потом наступает очередь установки распределительного коллектора;
  • За коллектором устанавливается водонагреватель;
  • Финальным этапом работ является установка и подключение сантехники.

Отдельные этапы работы заслуживают детального рассмотрения.

Последовательность проведения работ

Согласно правилам, подсоединение к магистральной разводке, находящейся за границами земельного надела, должно осуществляться специалистами лицензированной компании. Однако стоимость врезки с их участием ощутимо высока. Из-за этого многие собственники нарушают порядок и врезаются собственноручно. Штрафные санкции их совершенно не пугают. Так как сами штрафы составляют в разы меньшую сумму, нежели цена за услуги, предоставляемые организациями. При самостоятельном подведении главное — не противоречить техусловиям и не нанести ущерб коммуникациям.

Первым делом владельцу предстоит определиться с методом подключения. Чаще всего процесс осуществляют с помощью хомутов-накладок, актуальных для труб из пластика и стали. Подсоединение производится посредством специальных приборов.

Чтобы выполнить врезку:

  • устанавливают хомут;
  • просверливают отверстие;
  • крепят вентиль в открытом состоянии, после чего закрывают.

Изучая материалы, как провести центральный водопровод в частный дом, сделать подвод к водопроводной сети, следует знать, что если колодец отсутствует, его необходимо обустроить собственноручно. Многие пользователи для этого выкапывают яму возле жилища, выкладывают ее кирпичом и накрывают люком. Если конструкция располагается на проезжей части, следует побеспокоиться, чтобы крышка была достаточно прочной и могла выдержать вес автотранспорта. Сооружение соединяют с магистральной разводкой, укладывая трубы в траншею на глубину ниже уровня промерзания грунта. Дно рва предварительно засыпают щебенкой и песком, что помогает защитить трубопровод от обледенения.

Прежде чем приступить к обустройству, необходимо подготовить документацию.

Получение техусловий на подведение к системе водоснабжения

За техническими условиями следует обратиться в компанию, с которой было согласовано строительство здания. Обычно в этой роли выступает архитектурный отдел. Специалисты учреждения разъяснят, кто именно заведует подачей воды. В данную организацию и потребуется подать соответствующие бумаги:

  • паспорт владельца жилья и земли;
  • заявку в 2-х экземплярах;
  • справку ЕГРН или другой документ, подтверждающий право собственности на участок;
  • генеральный план;
  • согласование осуществления работ;
  • расчет потребления ресурсов.

Техусловия выдаются заявителю в двухнедельный срок с момента формирования и передачи заявления. В них содержатся данные о предельной нагрузке на систему для определенного объекта, а также день планируемой врезки.

Подготовка проекта на подключение к водопроводным сетям частного дома

Представляет собой один из важнейших этапов в процессе присоединения к централизованной системе водоснабжения. Без этого документа заключение соглашения с водоподающей компанией невозможно. Доверить составление плана следует проектному отделу организации, поставляющей воду, или подходящей архитектурной фирме. В любом случае подготовленную документацию предстоит передать на утверждение в водоканал.

Также в обязательном порядке потребуется согласование с газовиками, поставщиками электричества и другими службами, чьи коммуникации находятся на территории участка (и поблизости). Плюсом ко всему необходимо заключение представителей СЭС и итоговое утверждение в архитектуре.

Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)

Диспенсер напольный AquaPro 311 (пустой, без охлаждения)

Диспенсер напольный AquaPro 6207CH (охлаждение/нагрев/комн.темп)

Заключаем соглашение

По завершении всех требуемых действий и получения согласий необходимо обратиться к водоснабжающей компании с целью формирования договора. В данном документе отмечается список работ, которые обязуется выполнить организация, планируемые сроки и цена оказания услуг.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

  • Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

  • Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Получение техусловий

Первый этап — обращение в местный водоканал для получения техусловий на подключение. В 2021 году такие структуры работают по принципу «единого окна» (вне зависимости от города). Адреса отделений доступных для обращения можно выяснить на официальном сайте организации или по телефону горячей линии (можно найти на платежке). Прием граждан, как правило, осуществляется с 8 до 16 часов со стандартным перерывом с 12 до 13. В выходные дни организация не работает, поэтому нужно обращаться с понедельника по пятницу.


Техусловия выдаются на базе действующих Правил, определяющих нюансы подключения капитальных объектов к ИТО, утвержденных Постановлением правительства под номером 83, а также ряда других документов. Так, в запросе о получении техусловий должны быть следующие сведения:

  • Наименование заявителя, его адрес (в том числе почтовый).
  • Копии учредительных бумаг (должны быть заверены нотариально).
  • Копии документов, подтверждающих полномочия заявителя.
  • Правоустанавливающие бумаги на ЗУ (если заявку подает хозяин надела).
  • Сведения о пределах ЗУ, где планируется возведение постройки или на котором уже построено капитальное сооружение.
  • Данные по разрешенному применению надела.
  • Сведения о граничных характеристиках строительства (реконструкции) капитальной постройки в отношении ЗУ.
  • Типы ресурсов, которые должны быть получены от сетей ИТО, а также разновидности подключаемых сетей.
  • Ориентировочная дата ввода сооружения в работу (если такая информация имеется в распоряжении).
  • Планируемая нагрузка (если такие сведения имеются).

Стоит учесть, что документы, необходимые для получения техусловий, передаются в одностороннем порядке и возврату не подлежат. Это означает, что документация передается в виде копий. Если заявитель передает неполный пакет документов, работники местного водоканала вправе отказать до устранения замечаний. При этом решение о приеме бумаг или об отказе принимается в срок до 14 суток со дня получения пакета. В случае негативного ответа работники организации обязаны пояснить причины отказа в письменном виде.

При отсутствии замечаний и возможности выдачи техусловий для подключения объекта документация формируется и передается заявителю в 14-дневный срок.

Проектирование водопровода в квартире

В самом начале работы может показаться, что водопровод – довольно простое устройство, и установка такой системы не доставит хлопот.

  • Суть всей работы заключается в том, чтобы провести трубы от центрального стояка ко всем точкам потребления.
  • Работа эта довольно лёгкая и посильная даже неопытному рабочему. Но только в том случае, если имеется всего три точки разбора: ванна, унитаз и раковина.
  • Но многие хозяева квартир хотят пользоваться всеми благами цивилизации и просят подключить стиральную машину, посудомойку, душевую кабину и ванну с гидромассажем.
  • А для этих сантехнических объектов также требуется подача воды.

Перед началом работы необходимо убедиться в том, что напор достаточно сильный и способен обеспечить бесперебойную подачу воды к оборудованию.

Принцип работы автономного водоснабжения

В первую очередь нужно разобраться, как устроен водопровод. Вся работа системы водоснабжения сводится к тому, что в дом постоянно подается требуемый объем воды. Смонтированная и запущенная единожды система работает постоянно, а все обслуживание заключается в периодической очистке и контроле. Поскольку система не подключена к централизованному водоснабжению, ее эффективности должно быть достаточно для удовлетворения потребностей всех жильцов. Кроме того, необходимо обеспечить подачу воды во все водозаборные точки.

Автономное водоснабжение частного дома всегда оборудуется механизмами и устройствами, которые обеспечивают самостоятельную работу системы. Одним из таких устройств является гидроаккумулятор. Данный элемент используется в качестве буферной емкости, позволяющей накапливать воду и использовать ее для стабилизации напора. В мембранном баке имеется два отсека, разделенных резиновой мембраной. При наполнении водяной части бака, воздушная камера сжимается, в результате чего давление в ней повышается.

Система водоснабжения частного дома отслеживает все перепады давления, и ее рабочие процессы меняются. Одним из первых элементов, получающих сигнал о сжатии мембраны, является электрическое реле, связанное с насосом. При достаточно высоком давлении насос отключен, и в этом состоянии он поддерживается до тех пор, пока не будет открыт один из кранов. Снижающееся давление приводит к срабатыванию электрореле, насос запускается, и запас воды в гидроаккумуляторе пополняется.

  1. Требования к работоспособности системы. Данный пункт подразумевает формулирование требований, предъявляемых к интенсивности и регулярности водоснабжения. Например, для небольшой дачи вполне подойдет простой накопительный бак, в то время как водоснабжение частного дома нужно превратить в полноценную автономную систему.
  2. Выбор источника воды. В этом параметре кроется масса нюансов. Обнаружив все доступные источники воды, нужно хорошо проанализировать каждый из них, и выбрать наиболее подходящий вариант, от которого можно было бы провести водопровод в частный дом.
  3. Выбор оборудования. Помимо непосредственно выбора сантехники и различных устройств, этот пункт также подразумевает выбор наиболее рациональной схемы прокладки всех инженерных сетей, из которых формируется водоснабжение загородного дома.

Последний пункт, который можно не вносить в общий список – это приобретение качественных комплектующих и грамотный монтаж системы. Эти моменты стоит рассматривать как само собой разумеющиеся, поскольку без гарантии выполнения данных работ рассчитывать на то, что водопровод в частном доме будет нормально работать, бессмысленно.

Порядок составления проекта водоснабжения частного дома с подключением к центральному водопроводу

Подготовка к началу проектирования водопровода с подключением от централизованной системы подразумевает приведение в порядок всех документов, закрепляющих право собственности на дом и земельный участок. На первом этапе необходимо получить в отделе геокадастра план участка масштабом 1:500, на котором в обязательном порядке должны быть отмечены все имеющиеся подземные коммуникации, проходящие по участку и трассе прокладки труб от центральной трубы водопровода.

Далее, для получения технических условий подключения необходимо обратиться в местный водоканал. Кроме того, что эта процедура в отдельных регионах платная, необходимо быть готовым, что технические условия подключения будут готовы на протяжении 30 дней. Составление проекта после получения технических условий тоже платная процедура и она в обязательном порядке заказывается в проектном бюро или проектной группе самого водоканала. Согласование на подключение от санитарно-эпидемиологической службы получается при наличии технических условий, при этом срок получения согласования также определяется 30 дней. И хотя проектная организация чаще всего сама проводит согласование проекта с остальными городскими коммунальными службами – энергетиками, газовой компанией, компаниями связи рационально получить разрешение на прокладку трубы у этих компаний самим заявителем, ведь срок ответа на обращение в эти органы также равен 30 дням.

И уже после составления проекта со всеми согласованиями весь пакет документов необходимо зарегистрировать в СЭС, для получения разрешения.

Следует заметить, что в большинстве случаев в самой проектной организации предложат стандартную схему водопровода в доме с несколькими точками подключения сантехники и бытовых приборов. Внутренняя разводка водопровода в доме при этом будет выступать не догмой, а скорее рациональным началом к постоянному усовершенствованию системы. Такой подход проектными организациями связан с тем, что в процессе строительства дома могут вноситься, незначительные или даже значительные коррективы и внутренняя разводка может быть изменена в соответствии с новыми реалиями. Но вот вопрос установки водомера все-таки в большинстве случаев будет решен однозначно – его установят в соответствии с проектом в том месте, где указано в проекте.

В ходе проектирования, если этим занимается ответственное бюро непосредственно на месте съемки объекта будут учитываться пожелания владельца о размещении приборов и порядке прокладки коммуникаций. Но в случае постройки стандартного дома по типовому проекту дома проект водопровода также будет выполнен по типовому образцу для этой серии домов.

Оборудование для контроля и регулировки

Для отслеживания показателей системы и ее регулировки могут использоваться различные приборы, но из обязательных стоит отметить манометр и реле давления. Манометр – это прибор, контролирующий давление воды в системе. Точность манометра должна быть достаточно высокой, поскольку даже небольшие отклонения в показателях могут привести к серьезному сбою водоснабжения.

Реле давления – это автоматика для водоснабжения частного дома, которая обеспечивает запуск и отключение системы. Еще одной функцией данного реле является защита системы от избыточного давления. Кроме того, это устройство продлевает срок службы насоса, регулируя частоту его запуска. Сразу после установки реле не настраивают, поскольку есть заводские настройки, но при первых же отклонениях от нормальной работы оборудования, его нужно проверить в первую очередь.

Схема водопровода в частном доме

Действительно, за основу может быть взята какая угодно схема водоснабжения, если рассматривать ее с точки зрения внешнего вида или наличия в ней каких-либо отдельных элементов, например, гидроаккумулятора. Однако по способу включения потребителей схема делится всего на два вида:

  • Схема, где подключение потребителей выполнено последовательно;
  • Схема, где подключение потребителей выполнено параллельно.

Схема с последовательным подключением отлично подойдет под устройство систем водоснабжения в маленьком частном доме, площадь которого мала и потребителей в котором не много. Это так, потому что последовательное подключение подразумевает, что водопровод идет от одного потребителя к другому, то есть сначала от источника, затем, например, на умывальник, от умывальника на санитарный узел и так далее.

Такое подключение приводит к тому, что при включении первых 2-3 потребителей, в последнем давления практически нет.

Устройство систем водоснабжения в частном доме по такой схеме довольно просто. От источника водопровод заводится к первому потребителю. На трубе ставится тройник, то есть один вход и два выхода на данный потребитель, и ко всем остальным потребителям.

Параллельная схема подразумевает несколько иное включение потребителей. Данная схема включает в свой состав такой элемент, как коллектор. От этого коллектора делается прокладка водопровода к каждому из потребителей.

Надо сказать, что подключение систем водоснабжения по обеим этим схемам может быть осуществлено, как и от систем центрального водоснабжения, так и из скважины или колодца.

Схема разводки труб

Итак, в общем случае состав систем водоснабжения следующий:

  • Источник (водосбор можно сделать из систем центрального водоснабжения, скважины или колодца);
  • Насос или насосная станция (только для скважины или колодца);
  • Желательно наличие гидроаккумулятора, который будет накапливать воду;
  • Фильтр воды, который будет ее очищать;
  • После различных фильтров необходимо сделать еще один тройник, который уже будет разделять будущее горячее и холодное водоснабжение;
  • Далее трубу с холодной водой подводят к коллектору для холодной воды. Коллектор, в свою очередь, должен содержать запорную арматуру на каждом отдельном выходе;
  • Водопровод с горячей водой следует провести к нагревателю. Это может быть и газовый котел, и нагревательный бойлер;
  • Трубу с горячей водой необходимо провести к коллектору горячей воды.

Надо сказать, что в системе могут быть и иные элементы, например, датчик давления, автоматика насосной станции и другие.

Насосные станции и системы фильтров водопровода

Простейшая автономная система – это скважина, погружной насос и трубопровод с подключенной сантехникой. Однако чтобы подача воды была гарантированно бесперебойной, такая схема зачастую дополняется:

  • Гидроаккумулятором (резервным накопителем, мембранным баком);

  • Фильтрами;

  • Обратными клапанами и запорной арматурой;

  • Манометром и реле давления.

Схема насосной станции и её элементов

Устанавливаемая автоматика и защита позволяют отказаться от ручного включения / выключения гидронасоса по необходимости, а также обезопасить водопровод со скважиной от гидроударов и иных проблем. Однако дополнительное оборудование увеличивает стоимость всей системы обеспечения жилья водой. Без предварительных и тщательных расчетов здесь обойтись сложно. И доверить их лучше грамотному проектировщику-сантехнику.

Разводка труб по параллельной схеме

Монтаж труб водопровода начинаем от источника. Если воду будем брать из скважины, устанавливаем погружной насос, если из колодца, то поверхностный. Трубу присоединяем к насосу на хомут. Иногда используется переходник на резьбу, его же берут при присоединении к центральной системе. Затем прокладываем трубы к частному дому, до гидроаккумулятора.

Гидроаккумулятор нужен в случае частых перебоев с подачей воды, а также, если напор воды в системе не обеспечивает всех людей достаточным количеством жидкости.

После гидроаккумулятора ставим тройник с запорной арматурой. Один выход используется для прокладки до водонагревателя, а другой до коллектора холодного водоснабжения.

С каждого контура на двух коллекторах разводку ведем к потребителям.

Манометр и счетчик устанавливают соответствующие службы на входе в дом. Для проводки труб внутри дома используется тройник, переходники диаметра, уголки.

Выполняя такие работы, придерживаемся следующих правил:

  1. Через стену трубы проводим в специальном стакане;
  2. Чтобы облегчить выполнение ремонта, все элементы проводим на некотором расстоянии от стен.

На этом монтаж водопровода в дом можно считать завершённым

Теперь мы видим, что организовать систему водопровода в частном доме своими руками, имея определенные навыки в выполнении сантехнических работ, не представляет особой сложности.

СП 30.13330.2016

Это новейшая версия переработанного и актуализированного СНиП 2.04.01-85, приведенная в соответствие состоянию нынешнего рынка сантехнического оборудования.

Давайте изучим наиболее важные пункты свода правил.

Состав как холодной, так и горячей воды в хозяйственно-питьевом водопроводе должен соответствовать гигиеническим нормам СанПиН 2.1.4.2496 и 2.1.4.1074;

Нормы содержания примесей в питьевой воде

  • Для приготовления горячей воды следует использовать индивидуальные теплогенераторы (газовые колонки, котлы, солнечные коллекторы, электрические бойлеры и т.д.) и теплообменники тепловых пунктов. Прямой отбор теплоносителя из теплотрассы, типичный для большинства зданий советской постройки, возможен, но нежелателен;
  • Напор воды на уровне нижнего сантехнического прибора не может превышать 45 метров (что соответствует давлению 4,5 кгс/см2). Если дом возводится в районе со сложившейся застройкой, допустимо повышение напора до 60 метров;

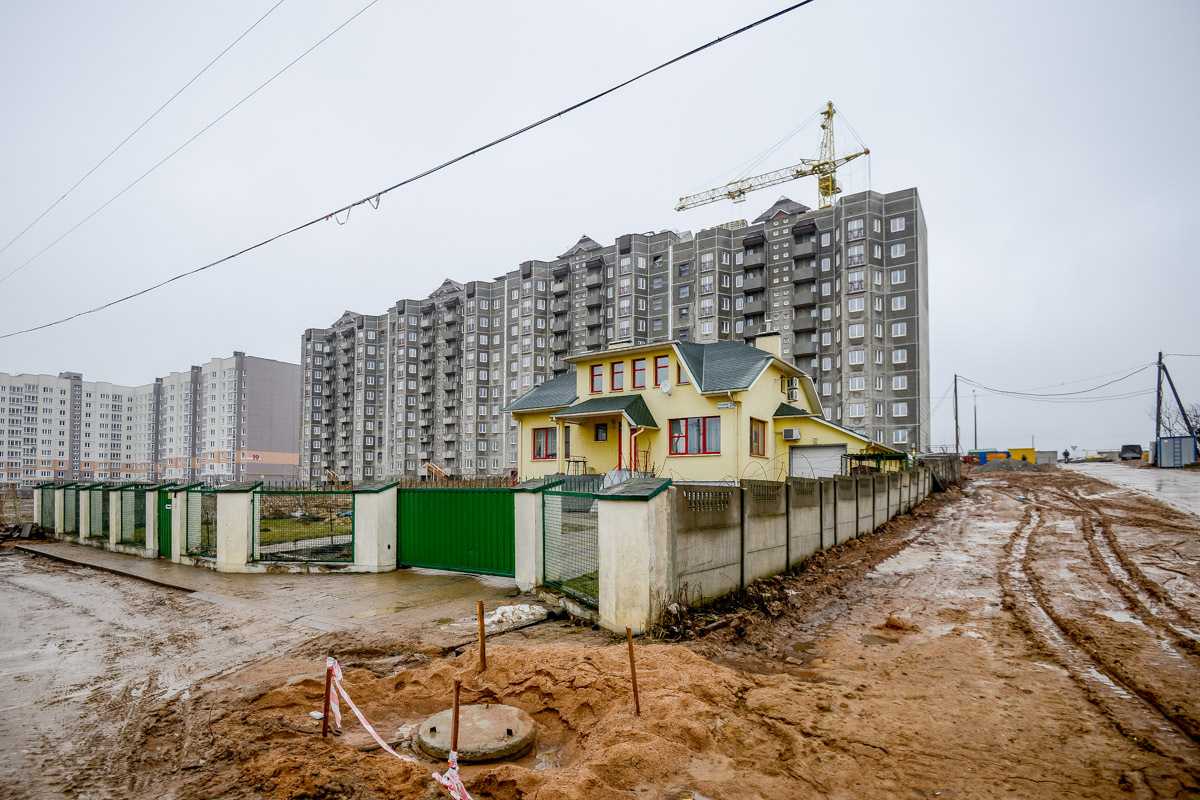

Коттедж запитан от общего с многоэтажками магистрального водопровода

Если расчетное давление водосети превышает нормативные значения, вводы водоснабжения в квартиры и коттеджи комплектуются регуляторами (редукторами) давления.

Разобранный поршневой редуктор

Система ХВС

При прокладке стояков и розливов системы ХВС по помещениям с высокой влажностью, нишам, тоннелям и шахтам их нужно изолировать для предотвращения конденсации влаги на поверхности труб.

Изоляция уменьшает образование конденсата

Система ГВС

СП предписывает проектировать системы горячего водоснабжения преимущественно с непрерывной циркуляцией воды. Циркуляция обеспечивает стабильную температуру на всех сантехнических приборах (в том числе наиболее удаленных от теплового пункта), мгновенную подачу горячей воды при ее расходе (в тупиковых системах до нагрева вам приходится сливать содержимое стояка и розлива), а также работу водяных полотенцесушителей.

Полотенцесушители можно подключать к подающим и рециркуляционным стоякам ГВС, но лишь при условии, что прибор комплектуется байпасом и отсекающими кранами.

Схема подключения прибора к стояку подачи ГВС

Подключать водоразборную арматуру можно только к подающим стоякам.

Розливы и стояки ГВС надо изолировать для снижения теплопотерь и обеспечения нормативной температуры воды. Изоляция подводок не требуется.

Прокладка

Горизонтальная разводка водоснабжения частного дома и многоквартирного здания может быть выполнена по техническому подвалу, техэтажу или чердаку. Допускается прокладка розливов в полу первого этажа при устройстве съемного настила.

Резьбовые соединения на металлических трубах нельзя монтировать скрыто. Единственное исключение — уголки или водорозетки настенного смесителя.

Уголки под смеситель — единственные резьбовые фитинги, для которых допустим скрытый монтаж

При совместной прокладке воды и канализации, последняя разводится снизу. При совместной прокладке труб холодной и горячей воды, горячая монтируется сверху.

Горячие трубы обычно разводят над холодными

Розливы нужно прокладывать с постоянным уклоном. Его минимально допустимое значение — 0,001 (миллиметр на погонный метр).

В нижних точках розлива должны быть предусмотрены сбросники, позволяющие полностью осушить трубопровод для ремонтных работ или для предотвращения разморозки.

Сбросники позволяют полностью слить воду из розлива

В верхних точках кольцующих перемычек системы ГВС нужны воздухоотводчики (автоматические, краны Маевского или обычные водоразборные краны).

Арматура и трубы

  • Все оборудование для водоснабжения должно обладать гигиеническими сертификатами;
  • Фитинги и трубы должны служить как минимум полвека на ХВС и четверть века на ГВС;

Накипь в стальной трубе ГВС

  • Запорная и регулирующая арматура должна перекрывать поток воды плавно, без его резкой остановки с сопутствующим ей гидроударом;
  • Запорной арматурой оборудуются вводы (в том числе в отдельные квартиры), стояки в три этажа и выше, подводки к водонагревателям и бачкам унитазов, а также подводки к поливочным кранам.
