Как выбрать ящик для счётчика электроэнергии

Действия при отключении автомата

Неопытные пользователи при отключении сети автоматом спешат восстановить подачу напряжения включением устройства. Но не рекомендуется включать аппарат, не установив причину отключения.

Автомат может срабатывать по следующим причинам:

  • перегрев розеток и выключателей в результате неплотного контакта;
  • избыточная нагрузка в связи с включением одновременно нескольких мощных потребителей;
  • плохой контакт в соединениях проводки.

Чтобы установить неисправность, необходимо осмотреть домашнюю сеть, убедиться в отсутствии нагрева, запаха горелой пластмассы. Если место нагрева установлено, выполняется необходимый ремонт.

При срабатывании от избыточной нагрузки, требуется ограничить количество включённых потребляющих приборов. Устройство включается после полной проверки сети и устранения причины отключения.

Возможно срабатывание устройства по причине его выхода из строя, что определяется путём визуального осмотра выключателя. Если присутствует нагрев контактов, следы тепловой деформации, обугливание клемм, автомат подлежит замене.

Исправные и правильно подобранные автоматические выключатели обеспечат штатную работу домашней электросети, исключив опасность повреждения бытовой техники. Но если у владельца отсутствуют навыки электрика, стоит обратиться к квалифицированному электромонтёру для установки или замены автоматов.

Установка электрического щитка

После приобретения электрического щитка, а также всех размещаемых в нем элементов можно приступать непосредственно к монтажу этого распределительного устройства.

При монтаже электрощитка следует учесть следующие требования:

  1. Установка короба, в котором размещено электрооборудование, не допускается в непосредственной близости к водяным или газовым трубопроводам.
  2. Щиток может быть закреплен только на вертикальной поверхности с углом наклона не более 1,5 0.
  3. При установке электросчетчика в пластиковом или металлическом коробе необходимо обеспечить возможность быстрого снятия показаний. Для этого щиток оснащается смотровым окном и закрепляется на стене на уровне приблизительно 1,5 м.

Монтаж электрического щитка и подключение всех его элементов можно условно разделить на несколько этапов:

  • Установка DIN-рейки внутри короба. Выполняется при помощи саморезов, которые вкручиваются в специально предназначенные для этого отверстия. Если монтажная рейка не входит в комплект поставки щитка, то ее можно приобрести отдельно. Также на этом этапе выполняется установка клеммников для крепления нулевого и защитного заземляющего проводника.
  • Распределение всех устройств автоматики, входящих в состав электрического бокса, таким образом, чтобы их подключение и эксплуатация не была затруднена.

  • Подключение проводов в соответствии со схемой электропроводки. При этом следует помнить, что единственно возможным способом размещения провода в электрическом щитке является его горизонтальная или вертикальная укладка. Прокладка провода под другими углами как внутри, так и снаружи короба не допускается.
  • Подключение счетчика выполняется специалистом. Можно самостоятельно подключить соединительные провода, однако устройство не может быть введено в эксплуатацию без составления соответствующего акта и опломбирования его представителем энергосбыта.

При подключении автоматических выключателей, УЗО, а также электросчетчика следует использовать нумерацию проводов и клемм. Для обеспечения более легкой эксплуатации и ремонта элементов электрического щитка нужно составить схему электрических подключений.

  • Разметка поверхности стены, на которую будет смонтирован электросчетчик для определения мест его крепления.
  • Сверление отверстий под дюбели.
  • Закрепление бокса для счетчика. Подключение проводов, питающих нагрузку.
  • Через несколько месяцев после установки всех элементов щитка следует подтянуть их болтовые соединения.

Как уже было сказано, подключение электросчетчика не может быть выполнено самостоятельно. Это прерогатива контролирующей организации. Поэтому для подсоединения входящих проводов необходимо вызвать ее представителя, который подключит и опломбирует устройство учета электроэнергии.

Технические характеристики коробок

К техническим характеристикам распределительных коробок относится класс электроизоляции и защиты, вид материала, из которого изготовлен корпус и другие комплектующие, габаритные размеры бокса и количество вмещаемых в него модулей.

Класс электроизоляции и защиты


Таблица соответствия классов защиты Все современные модели боксов обладают II классом электроизоляции, благодаря чему могут монтироваться в помещениях с влажностью до 85% и в условиях улицы.

По степени защиты от проникновения механических частиц и влаги боксы могут относиться к следующим классам:

  • IP30 – устанавливают внутри жилых помещений. Обеспечивают защиту находящимся внутри устройствам от механических частиц крупнее 2,5 мм. От капель влаги такой бокс не защищает.
  • IP40 – также устанавливаемый внутри жилых помещений бокс, который защищает помещаемые внутрь него устройства от механических частиц крупнее 1 мм, не обеспечивая при этом защиту от капельной влаги.
  • IP55 – универсальный распределительный короб, который может быть установлен внутри жилых помещений, ванных комнат, на улице. Обладает полной защитой от пыли и струй воды.

В большинстве случаев используют распределительные коробки первых двух классов – они более доступны и при этом обеспечивают необходимую для жилых помещений защиту от пыли и крупных частиц. Боксы класса IP 55 применяют реже – они имеют большую стоимость и не всегда себя оправдывают при монтаже в помещениях с небольшой влажностью.

Материал изготовления корпуса и деталей

Для изготовления корпуса и крышки бокса используют следующие материалы:

  • Полимеры – устойчивые к горению полистиролы, пластики ABS различных цветов (от белого до коричневого или даже красного).
  • Металл — листовая сталь толщиной до 1,5 мм.

Количество рядов и модулей

Количество рядов в современных моделях боксов для автоматов колеблется от 1 до 4, устанавливаемых модулей (автоматов, переключателей и других устройств) от 2 до 56-60 штук.

Номинальные параметры щитков

Коробка для автоматов электрических в зависимости от количества встраиваемых в нее устройств может иметь следующие габаритные размеры:

  • высота – от 125 до 714 мм;
  • глубина – от 58 до 88 мм;
  • ширина – от 44 до 359 мм.


Габаритные размеры щитов серии Volta Максимальный вес распределительных коробок из пластика составляет 1,5-2,0 кг, металлических -4,6 кг. Используют боксы в сетях с напряжением до 400 В с силой тока от 5-6 до 63 А.

Выбор места для щитка

Главное, что стоит учесть при выборе ящика для автоматов, это его доступность. Защитные устройства, расположенные внутри, должны быть легкодоступны для жильцов квартиры и ремонтного персонала. Поэтому встраиваемые в стену ящики нельзя заделывать штукатуркой или гипсокартоном.

Место для установки зависит и от характеристик среды. Если подразумевается, что бокс будет находиться на улице, то желательно использовать пластиковые модели. Они, в отличие от железных, не ржавеют от сырости или дождя. С другой стороны, если ящику с автоматами предстоит служить в подъезде или на оживленной улице, то лучше использовать металл. Железный бокс с большей вероятностью переживет случайные и не очень толчки и удары от других жителей подъезда или вандалов.

Щит распределительный подъездный

Рекомендации по выбору и сборке щитов

Выбор, установка и сборка квартирного щита не вызовет трудностей у опытного электромонтера. Неопытному же человеку правильнее обратиться за помощью к профессиональному электрику.

Если вы решили самостоятельно установить и подключить ящик для автоматов, то необходимо придерживаться следующих советов:

  1. Металлические боксы требуют подключения заземления. Для этого внутри ящика предусмотрены медные болты с соответствующей пиктограммой «земля».
  2. Кабели запрещено проводить под DIN-рейкой. В идеале они вообще не должны касаться металлических частей.
  3. Провода подключаются с учетом цветовой маркировки. Коричневый — фаза, синий — ноль, желто-зеленый — земля.
  4. Рядом с автоматическими выключателями указывается их назначение. Например, «автомат гостиная», «автомат кухня» и так далее.
  5. Если в бокс устанавливается прибор учета электроэнергии, то его дисплей должен быть визуально доступен. Желательно расположить щит на удобном для глаз уровне от пола в 1,5-1,8 м.

Особенности конструкции и назначения

Наименование «автоматический» не означает, что данное устройство управляет работой электросети. Автоматы отключают подачу тока в одностороннем порядке, размыкая цепь. Последующее включение производится вручную после устранения неисправности.

Корпус классического варианта автомата, выполненный из токоизолирующего негорючего материала, укомплектован следующими элементами:

  • индикатором состояния силовых контактов;
  • механизмом свободного расцепления;
  • тепловым расцепителем;
  • юстировочным винтом;
  • контактным зажимом;
  • силовыми контактами;
  • электромагнитным расцепителем;
  • дугогасительной камерой;
  • защёлкой для установки на ДИН-рейку.

Автоматические выключатели

Процесс расцепления производится следующими способами:

  • вручную, воздействием на рычаг;
  • от воздействия электротоков короткого замыкания;
  • избыточной нагрузкой – при превышении номинальных характеристик.

Посредством дугогасительной камеры производится охлаждение и разбивка электрической дуги.

Производители шкафов учёта

К выбору подобного оборудования нужно подходить ответственно, так как от него в немалой степени зависит собственная безопасность. Поэтому изделие должно соответствовать таким требованиям:

  • Экологическая безвредность.
  • Максимальная защита от получения электротравм.
  • Размещаемое оборудование должно подходить по размерам во избежание замыкания.
  • Ограничение доступа посторонним.

Все современные известные производители выпускают продукцию, отвечающую этим требованиям. Она проходит необходимое тестирование в контролирующих организациях и имеет сертификаты соответствия и безопасности. Продукцию этих фирм можно приобретать без сомнений:

  1. ABB;
  2. Viko;
  3. Schneider Electric;
  4. Legrand;
  5. TDM;
  6. ИЭК.

Пример электрощита в собранном виде

В качестве примера электрощита в сборе можно рассмотреть типичную разводку для квартиры. На входе в бокс установлен вводной диф автомат QF на 30 А. С него белый (фазный) и синий (нулевой) провода поступают на однофазный счетчик электроэнергии Меркурий 201. Оба устройства зафиксированы с помощью DIN-рейки. Синий (N) проводник со счетчика поступает на нулевую шину. А белый провод (L) на линейку групповых автоматов QF1-QF4. Впоследствии с этих автоматов будут запитаны отдельные потребители в квартире.

Щит дополнен собственной розеткой, остающейся под напряжением, даже если вся квартира обесточена. Она пригодится, например, во время ремонтных работ.

Собранный электрощит для дачи

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

  • Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
  • Металлические корпуса заземляются.
  • Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

  • Открытой установки.
  • Потайные.
  • Для монтажа на полу.
  • Для встроенного расположения.
  • Накладными.
  • Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри.
Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет.
Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным.
Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается.
Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током.
Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей.
Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца

Разрывов на нём быть не должно во избежание нарушения герметичности.
Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

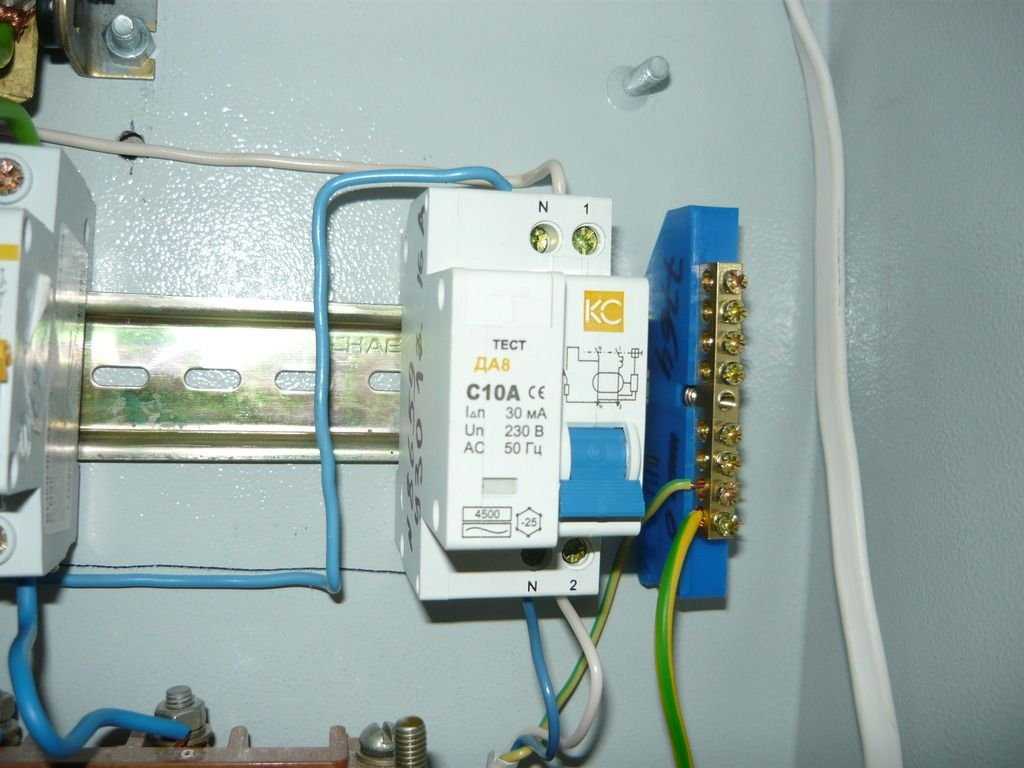

Устройство защитного отключения (УЗО)

Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.

Принцип работы УЗО

Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.

Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.

Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.

В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.

Как выбрать УЗО

Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.

УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.

Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.

Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…

Необходимость установки УЗО

При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.

В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.

Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.

Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.

Технические характеристики боксов

При выборе бокса для автоматов необходимо руководствоваться его техническими характеристиками. От них зависит количество защитных устройств, которое получится поместить в каждый конкретный шкаф, в каких условиях его допустимо эксплуатировать, и насколько он безопасен с точки зрения поражения электрическим током.

Класс надежности изоляции

Глава 2 ГОСТ 12.2.007.0-75 определяет 5 классов электротехнических изделий по способу защиты человека от поражения электрическим током. Электрические ящики под автоматы относятся к I и II классам. Их свойства таковы:

  • класс I — электрические аппараты, оснащенные рабочей изоляцией и элементом для заземления;
  • класс II — аппараты, оснащенные двойной или усиленной изоляцией, но без элементов для заземления.

Материал боксов для автоматов

Материал корпуса ящика для автоматов главным образом определяет условия его эксплуатации и безопасность использования. С этой точки зрения, в продаже есть 2 типа изделий:

  1. Пластиковые боксы. Обычно это небольшие квартирные щиты. Они производятся из жаростойкого АБС пластика, способного выдерживать нагрев до температуры 650 °С. Такой материал плохо поддерживает горение, не гниет от влаги и прост в механической обработке. Эти факторы способствуют тому, что специалисты отдают предпочтение пластиковым коробкам.
  2. Металлические боксы. Для этих изделий характерен I класс защиты от поражения электрическим током. Металлические модели покрывают полимерным покрытием, защищающим их от пагубного воздействия влаги и химически агрессивной среды. Металлические ящики под автоматы в обязательном порядке заземляются. Они проще переносят удары. Поэтому их устанавливают в местах, где возможны механические повреждения извне.


Бокс для автоматов с заземляющей шиной

Количество рядов под автоматы

Другая важная характеристика бокса — это количество рядов под автоматы. Автоматические выключатели устанавливаются на DIN-рейки. Каждая рейка — это горизонтальный ряд, на котором в последующем расположится линейка автоматов. Чем шире этот ряд, тем больше защитных устройств получится разместить в щитке.

В одном электрическом щите может быть несколько рядов. На каждом из них, в зависимости от модели щита, можно разместить от 2 до 180 стандартных автоматов с шириной 17,5 мм.

Допустимые напряжения

Характеристики электрических щитов указываются в технической документации. При выборе данного изделия необходимо учитывать его максимальное рабочее напряжение.

В обычном квартирном боксе имеется напряжение 220 В переменного тока. В общем этажном ящике оно достигает 380 В. В электрических шкафчиках промышленного оборудования напряжение способно достигать 600 В постоянного тока.

Конструкция электрического шкафа

Конструкция всех используемых в РФ электрических шкафов должна соответствовать требованиям ГОСТ. Как правило, у зарубежных компаний с этим нет проблем. Но если бокс приобретается у малоизвестного импортного производителя, то следует убедиться, что он соответствует российским стандартам.

Принципиальное отличие металлических изделий — наличие на дверце медного винта для заземления. Он предназначен для надежного электрического соединения подвижной дверцы ящика с его неподвижным корпусом. Пластиковые модификации в подобных мерах не нуждаются, так как их корпус не проводит ток, а прикосновение к нему не способно навредить человеку.


Пластиковый бокс на 18 модулей

Каждый ящик под автоматы оснащается дверцей. У металлических изделий дверца часто дополнена замком. Ключ от замка поставляется вместе с ящиком. Обычно он находится внутри него. Пластиковые боксы для автоматических выключателей также оснащаются дверцами, выполненными из полупрозрачного оргстекла.

Зачем нужны боксы для автоматов

Автоматические выключатели содержат множество медных электрических контактов и подвижных механических частей. Эти элементы конструкции исправно работают, пока находятся в частоте. Если в защитный прибор попадает влага или грязь, то начинаются проблемы. Медные проводники покрываются окисью, греются и обгорают. Механика автомата заклинивает и приходит в негодность. Это основная причина, из-за которой электрические автоматы необходимо монтировать в защитные боксы. В итоге выделяются следующие назначения боксов:

  • защита автоматов от пыли, влаги;
  • снижение риска распространения огня при возгорании выключателей;
  • возможность закрыть защитные приборы на ключ (например, от детей в школе);
  • эстетичный внешний вид щитового оборудования и удобство эксплуатации.


Защитный бокс для электрических автоматов

Порядок замены автомата в щитке

Перед демонтажем старого и установкой нового автоматического выключателя потребуется подготовка следующего инструмента:

  • плоскогубцев;
  • отвёртки – минусовой и крестовой;
  • кусачек для отрезания кабеля;
  • индикаторной отвёртки;
  • стриппера, чтобы очищать кабель от изоляции;
  • кримпера – если используется многожильный кабель.

Предварительно щиток обесточивается, на подключении устанавливается предупреждающая табличка с надписью о запрете включения. Отсутствие напряжения проверяется с помощью индикаторной отвёртки.

Работы выполняются в такой последовательности:

  • отключается и демонтируется старый автомат, новый устанавливается на ДИН-рейку, фиксируется винтами;
  • протягиваются провода, концы зачищаются на длину до 1 см;
  • провода вставляются в соответствующие разъёмы и затягиваются зажимы;
  • подаётся напряжение и проверяется работоспособность устройства.

При установке нескольких автоматических выключателей, устройства маркируются, с обозначением принадлежности.

В процессе последующей эксплуатации, спустя некоторое время после установки (через полгода), необходимо проверить плотность зажима клемм, подтянуть контакты.

Схема подключения автоматического выключателя обозначена на корпусе, по ней можно проверить правильность подвода проводом.

Подключение автоматов при начальной стадии:

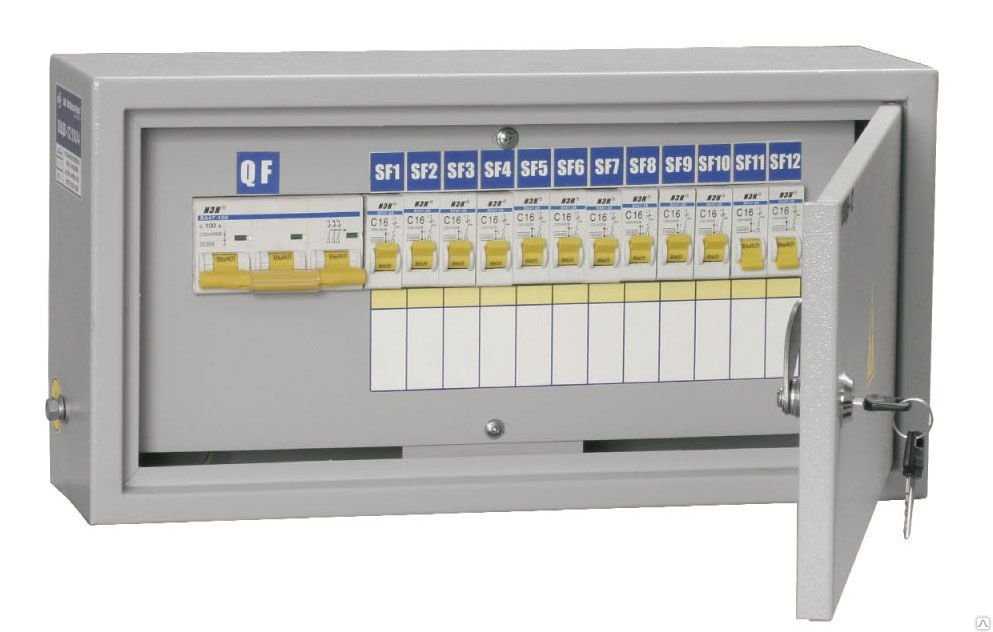

Электрические щиты, шкафы и боксы

Щит электрический — общее наименование электрощитового оборудования, которое используется в бытовых и промышленных целях. Распределительный шкаф (или бокс) выполняет роль защитного и распределяющего устройства в одно и трёхфазных сетях. Использование шкафного оборудования бережёт людей от поражения током и предохраняет установленные приборы от повреждения как внутри зданий и помещений, так и на улице. Выпускаются металлические и пластиковые щиты, которые применяются в качестве:

  • главных электрощитов;
  • вводных электрических щитков;
  • вводно-распределительных шкафов;
  • коммутационных узлов;
  • монтажных боксов для электрических автоматов.

Конструкция электрического щитка

Основными элементами конструкции бокса для электросчетчика и автоматических выключателей являются:

  1. Корпус, который оборудован дверцей с прозрачной крышкой. Такая конструкция позволяет обеспечить беспрепятственное снятие показаний счетчиков. Большинство моделей электрических щитков имеют корпус, в котором сделаны специальные отверстия, позволяющие расположить автоматические выключатели таким образом, чтобы при открытой дверце к ним обеспечивался беспрепятственный доступ.

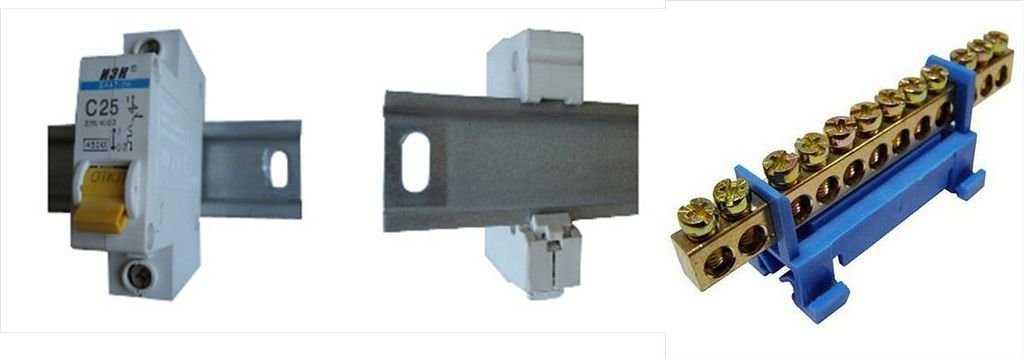

  2. DIN-рейка. Это изделие крепится к задней стенке пластикового или металлического бокса при помощи саморезов. Она служит для размещения автоматических выключателей, счетчика и прочих устройств автоматики.
  3. Монтажные отверстия в задней стенке щитка, предназначенные для подключения проводов к соединительным клеммам счетчика, а также прочих расположенных внутри короба устройств.
  4. Клеммные колодки для подсоединения нулевых и заземляющих проводников.

Количество и тип устройств автоматики, которые размещаются в электрическом щитке, определяется схемой электрической проводки, а также мощностью подключаемых к ней потребителей.

Выбор места установки

Устройство для монтажа электросчётчиков и автоматов нельзя располагать в первом же понравившемся месте. Типовая застройка предусматривает предназначенное место для установки. В частных домах или в многоэтажных при переносе прибора учёта нужно придерживаться правил установки. Расстояние до уровня пола от нижней точки щита не должно быть менее одного метра. Верхний срез ограничен высотой 1,8 м. Для помещений с проживанием инвалидов или пенсионеров эти параметры допустимо снизить до 0,5 метра и 1,3 метра соответственно.

Кроме того, недопустима установка учётно-распределительных шкафов в таких помещениях:

  • Относящихся к нулевой, первой или второй категориям по электробезопасности.
  • На шкафах, пеналах и других деталях интерьера.
  • Над элементами отопления.
  • Над кухонными плитами.
  • Возле санитарно-технических устройств.
  • Вне домовой территории.
  • В ванных комнатах и санузлах.
  • На лестнице, балконе или лоджии.
  • В вентиляционных каналах.

Два исполнения антивандальных щитков

Такие щитки производятся в двух исполнениях: металлические и пластиковые — для однофазных, трехфазных счетчиков и универсальные (в него можете установить любой). Монтируются как навесным, так и встраиваемым способом. Навесной используется только для уличного крепления. Для внутреннего монтажа есть выбор.

Пластиковые ящики бывают в двух исполнениях: с цветного пластика с прозрачным окошком и полностью прозрачные. Металлические изготавливаются из листового металла толщиной не менее 1 мм. Антикоррозионная защита — нанесение эпоксидно-полиэфирного (порошкового) покрытия. Некоторые модели имеют двойную дверцу и утолщенные стены.

Металлические решения

По производству металлических антивандальных щитов бесспорным лидером является IEK. Серии: ЩУ (учетный) и ЩУР (учетно-распределительный). Буква возле маркировки (Н, В) говорит об исполнении — навесной и встраиваемый соответственно.

Выбирая, обращайте внимание на уровень IP защиты. Если ящик устанавливается на улице — выбирайте IP54 и выше

Для помещения достаточно показателя IP31 — ведь и на промышленных объектах устанавливаются щиты для ограничения доступа к счетчику и модульной аппаратуре. Дверцы открываются на 95॰ и снимаются при необходимости.

Пластиковые щитки

NIK производит щиты серии DOT из прочного пластика с прозрачным окошком для сбора показаний счетчика. Пластик не подвержен воздействию УФ-лучей. Он не темнеет со временем, а окно не теряет своей прозрачности.

Это важно, так как на рынке имеется множество дешевых китайских щитов, выполненных из прозрачного ПВХ. Выглядит такой бокс очень привлекательно, и кажется на первый взгляд очень удобным, ведь есть обзор всей аппаратуры, а не только цифровой части счетчика

Но под воздействием солнечных лучей материал со временем (до 1 года) становится мутно-молочного цвета — снять показания становится просто невозможно. Поэтому мы не рекомендуем покупать такие модели, несмотря на их дешевизну. Потому что через год Вам придется его заменить.

Лучше отдать предпочтение антивандальному ящику производства NIK или IEK. С такой защитой Вашему счетчику будут не страшны погодные изменения или проникновение посторонних лиц. А, прослужив Вам даже 10 лет, его характеристики останутся такими, как при покупке.

ПоделисьЛайкКласс ТвитПинSubscribeWhatsappTelegram

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
