Проверка напряжения в розетке – важная процедура для обеспечения электробезопасности и выявления возможных проблем в электропроводке. В этой пошаговой инструкции мы расскажем, как безопасно и правильно измерить напряжение в розетке с помощью мультиметра, а также предоставим актуальную информацию о стандартах напряжения в 2025 году. Мы учтем все современные требования и предостережения, чтобы вы могли выполнить эту задачу с уверенностью и безопасностью.
Теоретические основы
Мультиметр – универсальный измерительный прибор, позволяющий измерять различные электрические параметры, включая напряжение, ток, сопротивление и другие. Для измерения напряжения в розетке используется режим AC (переменного тока), так как напряжение в сети является переменным. На мультиметре вы увидите обозначения диапазонов измерения напряжения, например, 200–, 600–. Эти обозначения указывают на максимальное значение напряжения, которое может измерить прибор в данном режиме. Важно всегда выбирать диапазон, превышающий ожидаемое значение напряжения.
Подготовка к измерению
Необходимые инструменты
- Мультиметр: Цифровой или аналоговый, с функцией измерения переменного напряжения (AC).
- Провода: Два щупа с зажимами типа «крокодил» для подключения к розетке.
- Изолирующие перчатки (рекомендуется): Для дополнительной безопасности.
Правила безопасности
- Отключите питание: Если возможно, отключите питание в цепи, которую собираетесь измерять.
- Изоляция: Убедитесь, что мультиметр и провода имеют исправную изоляцию.
- Отсутствие влаги: Не проводите измерения во влажной среде.
- Осторожность: Будьте предельно осторожны при работе с электричеством.
Проверка исправности мультиметра
Перед началом измерений убедитесь, что мультиметр работает исправно. Проверьте батарейки и убедитесь, что щупы надежно подключены к прибору. Можно проверить мультиметр, измерив напряжение в известной цепи, например, в батарейке.
Пошаговая инструкция

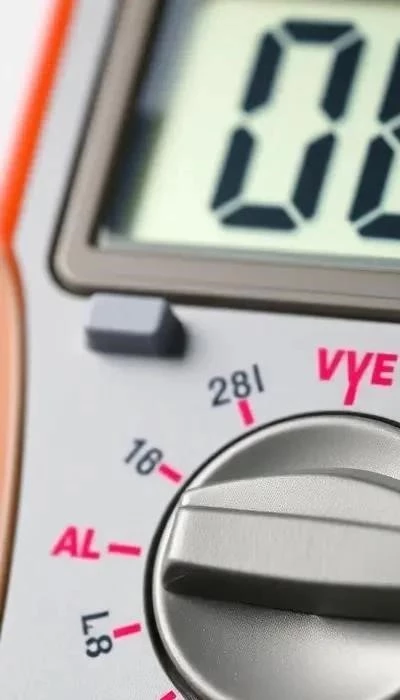

Шаг 1: Выбор режима измерения
Установите переключатель мультиметра в режим измерения переменного напряжения (AC V). Выберите диапазон измерения, превышающий ожидаемое значение напряжения (например, 220– или 250–). В большинстве случаев, для сети 220-230В подойдет диапазон 200-250В.

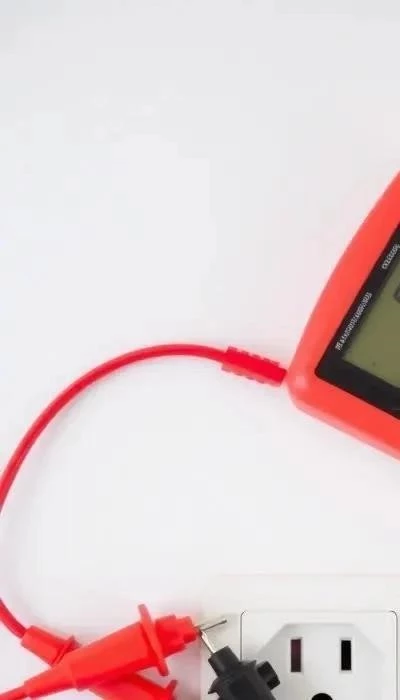

Шаг 2: Подключение щупов
Подключите черный щуп к клемме «COM» (общий) на мультиметре. Подключите красный щуп к клемме «V» (напряжение) на мультиметре.
Шаг 3: Измерение напряжения

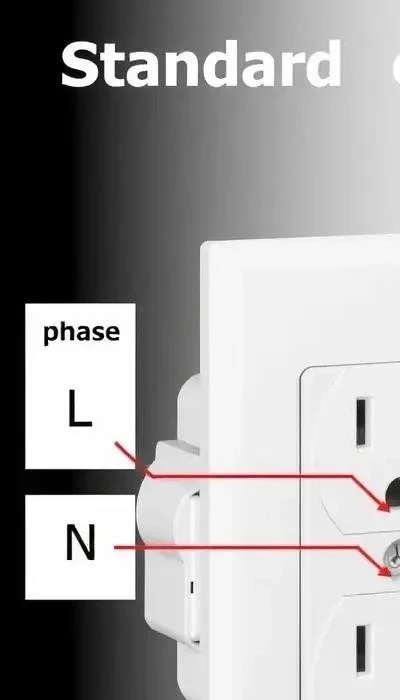

Внимание! Соблюдайте максимальную осторожность! Вставьте щупы в отверстия розетки. Черный щуп – в отверстие «ноль» (обычно синего цвета), красный щуп – в отверстие «фаза» (обычно коричневого или черного цвета). Не касайтесь металлических частей щупов во время измерения!

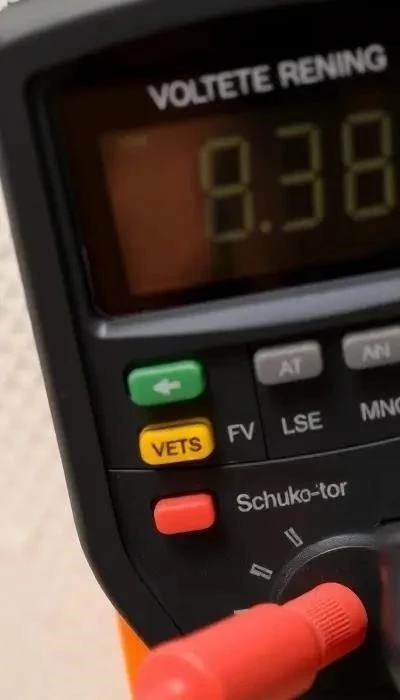

Шаг 4: Считывание показаний
На дисплее мультиметра отобразится измеренное значение напряжения. Запишите это значение.
Расшифровка результатов
Нормальное значение напряжения: В большинстве стран нормальным значением напряжения в сети является 220-230 В. Небольшие отклонения от этого значения (например, 210-240 В) допустимы.
Низкое напряжение: Если измеренное значение напряжения значительно ниже 220 В (например, ниже 200 В), это может указывать на проблемы в электропроводке, такие как плохое соединение или перегрузка сети. В этом случае необходимо обратиться к квалифицированному электрику.
Высокое напряжение: Если измеренное значение напряжения значительно выше 230 В (например, выше 250 В), это также может указывать на проблемы в электропроводке или неисправность оборудования. В этом случае также необходимо обратиться к квалифицированному электрику.
Советы по безопасности
- Не работайте с поврежденным оборудованием: Если мультиметр или провода имеют поврежденную изоляцию, не используйте их.
- Не касайтесь оголенных проводов: Всегда используйте изолированные щупы и перчатки.
- Не проводите измерения во влажной среде: Вода является проводником электричества и может привести к поражению электрическим током.
- При обнаружении неисправностей: Не пытайтесь самостоятельно устранить неисправности в электропроводке. Обратитесь к квалифицированному электрику.
Помните: Электричество опасно! Соблюдайте правила электробезопасности и будьте осторожны при работе с электрическими приборами.
