Электрическая схема холодильника atlant: двухкамерный, однокомпрессорный, двухкомпрессорный, принцип и действия бытового морозильника, цикл работы, устройство, через какое время должен отключаться, вк

Принцип действия ПР

Несмотря на разнообразие моделей и электрических схем современных холодильников, принцип действия ПР у всех у них одинаков. После знакомства с особенностями работы этого элемента в одной из моделей можно будет самостоятельно заняться диагностированием и ремонтом.

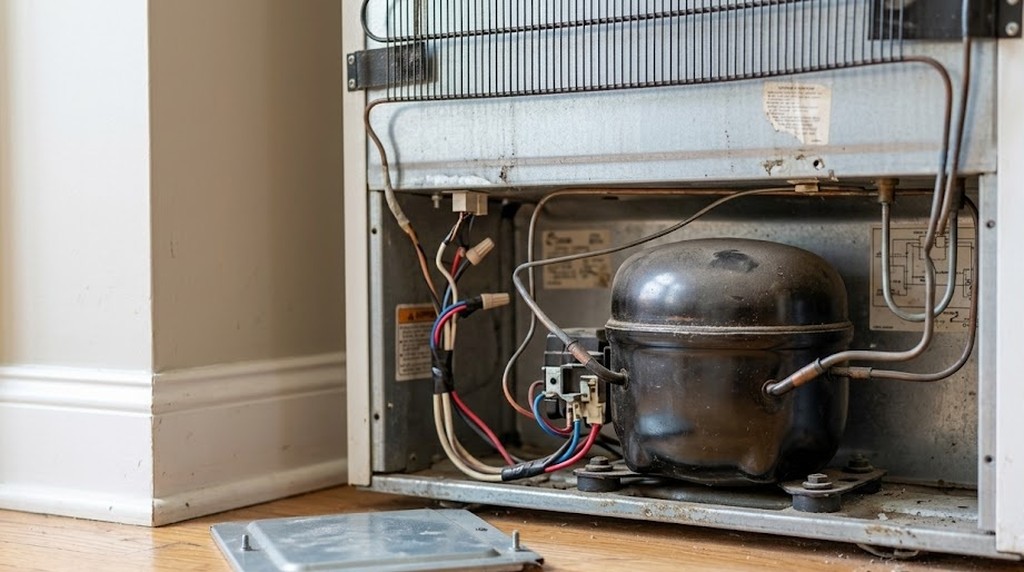

Схема устройства и подключение к компрессору

На электрической схеме релейного устройства в первую очередь выделяют входную и выходную цепи. На ней четко видны два провода по питанию и три жилы, идущие на компрессор. Одна из них (нулевая шина питания) является общей для входа и выхода. Вторая (фазная) жила внутри реле расщепляется на две цепочки, по одной из которых фаза поступает на рабочую катушку. Другой отвод предназначен для подачи сетевого питания на коммутирующий контакт цепи запуска.

Если на самом реле отсутствуют обозначения контактов – легко ошибиться при его подключении к компрессору. Предлагаемый некоторыми специалистами метод идентификации обмоток путем измерения их сопротивления очень часто неприменим. Объясняется этот тем, что у некоторых моделей компрессоров их сопротивления практически одинаковы.

Вот почему для уточнения назначения контактных площадок потребуется найти паспорт со схемой, на которой они обозначаются соответствующими значками (с указанием назначения). При наличии маркировки следует учитывать, что для некоторых моделей агрегатов символы расшифровываются следующим образом:

• “S”– контакт провода, идущего к пусковой обмотке.
• “R”– то же, но для подсоединения к рабочей катушке.
• “C”– это общая (или нулевая шина).

Кроме того, различные модели реле отличаются методом крепления на элементах каркаса холодильника (компрессора). Каждая из них имеет особые токовые характеристики, что вынуждает при замене выбирать схожие по параметрам образцы.

Переключение цепей э/м способом

Реле э/м типа срабатывают за счет протекания тока через последовательно включенную стартовую обмотку, что приводит к замыканию его рабочих контактов. Т. к. при запуске компрессора по ней протекает значительный ток, то формируется магнитное поле, достаточное для замыкания контакта стартовой катушки. Сразу вслед за этим ротор начинает разгоняться.

При достижении определенной скорости этот ток уменьшается, а напряженность магнитного поля снижается. За счет упругости возвратной пружины сердечник реле отходит обратно, размыкая цепь питания пусковой катушки. После этого двигатель компрессора переходит в режим обеспечения постоянства вращения ротора. При этом ток протекает только через основную обмотку. В последующем ПР переключается лишь после того, как ротор перестанет вращаться.

Регулирование тока позистором

В некоторых холодильниках в качестве коммутирующего элемента используется электронный прибор – позистор, представляющий собой тепловую модификацию резистора. При низких температурах его сопротивление мало, а с ее повышением оно резко увеличивается (что равносильно размыканию цепи). Этот элемент устанавливается в цепочку, через которую ток поступает на стартовую катушку.

Принцип его действия можно описать так:

1. При нормальной температуре (на начальном этапе роботы холодильника) ток через позистор имеет величину, достаточную для запуска мотора компрессора.
2. По мере работы схемы за счет протекающего тока этот элемент нагревается, а после достижения фиксированной температуры его высокое сопротивление размыкает цепь (обесточивает стартовую катушку).
3. Двигатель компрессора работает после этого только на одной рабочей обмотке.

Остывает позистор лишь после снятия напряжения с компрессора, а срабатывает вновь при последующем включении двигателя.

Принцип работы холодильника

Сейчас в продаже можно найти несколько разновидностей холодильников, отличающихся друг от друга принципом функционирования. Давайте рассмотрим принципы работы холодильника для новичков, простым языком.

Принцип работы абсорбционных холодильников

Такая техника не имеет компрессора, а в качестве хладагента используется аммиак, который при попадании в абсорбер растворяется в воде. Принцип действия абсорбционных холодильника следующий: готовый раствор переходит сначала в десорбер, выполняющий роль испарителя, а затем в дефлегматор, где охлаждается и разделяется на отдельные составляющие. После прохождения конденсатора аммиак становится жидкостью, которая через абсорбер вновь попадает в испаритель.

Саморазмораживающийся тип

В подобных холодильниках разморозка проходит в автоматическом режиме. Все устройства разделяют на два основных типа:

• Капельное.
• Ветреное.

Капельные характеризуются тем, что испаритель находится в задней части устройства. На момент работы образуется иней, который при оттаивании стекает вниз по специальным желобам. Компрессор из-за нагрева до высокой температуры испаряет жидкое вещество.

Ветреная установка снабжается специальным элементом, который задувает внутрь корпуса холодный воздух. На момент оттаивания вещество стекает по специальным желобам в приемник.

Промышленные холодильники

Промышленные модели отличаются от бытовых высокой мощностью морозильного узла и большими размерами камеры.

Оборудование рассматриваемой категории предназначено для глубокой заморозки большого количества продуктов. При этом объем камер может составлять от 5 до 5000 т. Устанавливается промышленное оборудование на заготовительных и перерабатывающих предприятиях.

Принцип работы инверторного холодильника

Электродвигатель стандартного компрессора то запускается, то выключается, испытывая при этом значительные нагрузки. Инверторная установка обеспечивает непрерывную работу мотора, изменяется лишь скорость его вращения. Такой режим позволяет сэкономить электроэнергию и снизить износостойкость отдельных деталей прибора.

Линейный компрессор более экономичный

Принцип работы холодильника ноу фрост с одним компрессором

Главный недостаток обычных холодильников для дома — превращение попадающей в камеру влаги в иней, который покрывает внутренние стенки прибора, перегружает компрессор и препятствует нормальному процессу охлаждения.

При наличии системы No Frost влага не замерзает, поэтому необходимость в регулярной разморозке холодильника отсутствует. Система предполагает наличие вентилятора, который располагается за испарителем и обеспечивает равномерное охлаждение продукции воздушными потоками. При этом на стенках испарителя скапливается конденсат, постепенно начинающий превращаться в иней. Благодаря специальному таймеру периодически включается ТЭН и лед тает. Образовавшаяся жидкость по трубкам перемещается в размещенный вне камеры поддон, откуда испаряется естественным путем.

Принцип работы холодильной установки с двумя компрессорами

В таких холодильных установках есть два компрессора, каждый из которых работает независимо. Один компрессор обеспечивает работу контура, охлаждающего морозильную камеру. Второй – работает на охлаждение основного отсека.

В холодильниках с двумя компрессорами в каждой камере установлен отдельный испаритель. Они не соединены между собой. За счет раздельных контуров охлаждения, такие холодильники отличаются высоким сроком службы.

Плюс двухкамерного холодильника проявляется в случае утечки фреона или поломки. если хладагент выходит из одного контура, второй продолжает работать. То же самое происходит в случае поломки.

Принцип работы двухкамерного холодильника с одним компрессором

В двухкамерном холодильнике с одним компрессором установлены два испарителя. Хотя по сути, они являются разными частями одного и того же элемента (см. рис). Первый находится – в морозильной камере, второй – в обычной. Фреон после прохождения через фильтр-осушитель сначала попадает в первый, потом второй.

При попадании в морозильную камеру хладагент отбирает у нее тепло и нагревается. После этого он попадает в основной отсек, где отбирает тепло у него. За счет того, что его температура несколько повысилась после прохождения морозилки, в обычном отсеке температура не опустится ниже 0 градусов.

Принцип работы двухкамерного холодильника с одним компрессором.

Схема работы холодильника

Холодильник  состоит из:

• Компрессора, который бывает инверторного и линейного типа. После запуска компрессор начинает гнать фреон по системе, тем самым охлаждая камеры;
• Конденсатора – трубок, находящихся на задней стене корпуса холодильника. Благодаря конденсаторным трубкам рефрижератор не перегревается;
• Испарителя, в котором происходит закипание фреона и его переход в газообразное состояние;
• Вентиля для терморегуляции, который служит для поддержания заданного давления;
• Хладагента — или изобутана, который циркулируя по системе, способствует охлаждению всей камеры.

Изображение 1 – схема работы холодильника

Холодильная система имеет замкнутый характер.  Компрессор выкачивает из испарителя хладагент, который в свою очередь попадает в конденсатор под высоким давлением.  В конденсаторе газ охлаждается и меняет свое агрегатное состояние из газообразного на жидкое. Полученная жидкость стекает по трубкам в испаритель. Таким образом, обеспечивается замкнутая непрерывная работа.

Практически все компоненты холодильника работают в режиме «нон-стоп». Компрессор должен включаться от сигнала температурного датчика, в тот момент, когда превышается допустимая норма датчика температуры. После подачи сигнала компрессор, приходящий в движение от реле, начинает интенсивно работать до тех пор, пока температурные показатели не придут в норму. Затем мотор вновь отключается.

Чтобы заменить компрессор своими руками необходимо разобраться и в электросхеме.

Изображение 2 – электрическая схема

Обладая нужными знаниями, и имея под рукой необходимые инструменты, без труда можно определить причину поломки и исправить ее самостоятельно.

Изображение 3 – схема движения тока

Согласно схеме, в рабочем состоянии ток проходит следующий путь:

• Вначале ток проходит через контакты на термореле (1);
• Затем он попадает на кнопку оттайки (2);
• Далее он попадает на тепловое реле (3);
• Следующим на пути тока стоит пускозащитное реле (5);
• Рабочая обмотка двигателя мотора стоит в конце пути (4.1).

Если обмотка будет нерабочей, то она пропустит напряжение большим  размером.  Пусковое реле сработает, замкнет контакты и запустит обмотку. Как только температура достигнет нужного значения, контакты термореле разомкнутся, а двигатель остановить мотор.

Электрические схемы распространенных холодильников «Атлант».

Сразу скажем, что представленные ниже схемы — типовые, по ним построены большинство бытовых агрегатов Стинол, Индезит, Норд и др. без системы no frost.

Принципиальная схема двухкамерного холодильника МХМ-268, МХМ-2706, МХМ-2712

Обозначения на эл. принципиальной схеме:

В — датчик-реле температуры ТАМ-133-1М-75;
S — выключатель;
E — лампа;
М — компрессор;
R — реле РТ;
К — реле РКТ-2;
С — конденсатор.

Схема работы холодильника МХМ-268:

Представленные на рисунках выше изделия имеют в своем составе один компрессор, работой которого управляет механический терморегулятор ТАМ-133-1М. С сетевой вилки (Х) через контакты 3, 4 термореле напряжение сети принимает схема компрессора холодильника, состоящая из пуско-защитного реле (К), одетого своими контактами на мотор-компрессор (М). Пуско защитный блок включает также тепловое реле (Т), отключающее пусковую обмотку двигателя после его запуска. После охлаждения до заданной температуры контакты 3-4 терморегулятора размыкаются и компрессор холодильника останавливается. Устройство и схема подключения реле холодильника и подробнее о работе РКТ можно узнать здесь, а о холодильных компрессорах Атлант здесь.

Обозначения на схеме:

A1 — блок индикации В4-01-4,8;
B1 — датчик реле температуры ТАМ-133-1М-46;
B2 — датчик реле температуры 145-2М-29;
С — конденсатор;
EL — лампа;
К — реле РКТ-6;
М — эл.двигатель компрессора;
R1 — нагреватель замораживания;
R2 — реле РТ;
S1 — выключатель освещения;
S2 — выключатель «замораживание».

На электрической принципиальной схеме:

А1 — модуль индикации;
А2 — модуль управления;
С1,С2 — конденсатор;
EL — лампа;
К1, К2 — реле РКТ-5;
М1, М2 — компрессоры;
R1 — датчик ХК;
R3 — датчик МК;
R4, R5 — реле РТ;
S1 — выключатель магнитный ВМ-4.

Схема электрическая холодильников МХМ-1801, 1804, 1805, 1806, 1817, 1818, 1833, 1834

На электрической схеме холодильника:

А2 — блок индикации В4-47-4,8;
B1 — датчик реле температуры ТАМ-133-1М-47 (ХК);
В2 — датчик реле температуры ТАМ-125-2,3 (МК);
С1,С2 — конденсатор;
EL — лампа;
К1, К2 — реле РКТ-5;
М1, М2 — компрессоры ХК и МК соответственно;
R1, R2 — реле РТ;
S1 — выключатель WP7.2.4,8;
S2 — выключатель ВК-33Н.

Обозначения на эл. принципиальной схеме:

A — блок индикации В4-0,1-4,8;
В — датчик-реле температуры 145-2М-1-1,0-4,8-9-А;
С — Конденсатор К78-25-2в-450В-4мкФ±5%;
К — Реле РКТ;
М — Электродвигатель компрессора;
P — Реле РТ;
S1 — Выключатель ВК33Н

Неисправность компрессора: признаки

Довольно часто поломки холодильного оборудования происходят по причине неисправности компрессора. Чаще всего распознать эту проблему можно по следующим признакам:

• на стенках холодильника намерзают заметные глыбы льда (часто такое случается при отсутствии системы No Frost);
• при работе компрессора слышится громкий звук, но холодильник не морозит;
• при включении холодильника наблюдается сильная вибрация;
• компрессор не отключается;
• холодильник перемораживает продукты.

Система No Frost

Для того, чтобы разобраться с проблемой, необходимо рассмотреть признаки поломки подробнее.

Таблица 2. Признаки поломки компрессора

Поломка	Причины
Компрессор функционирует, но не морозит	Причиной проблемы часто является утечка холодильного агента из-за неправильной перевозки агрегата. Кроме того, это происходит в случае неисправности ТЭНа.
Компрессор не перестает работать	Такая проблема возникает по следующим причинам:утечка холодильного агента; разгерметизация капиллярного трубопровода, из-за чего в системе произошел засор; резинка-уплотнитель рассохлась, повысилась температура внутри агрегата, из-за чего мотор начинает работать без остановки. Если в холодильнике имеется компрессор инверторного типа, то после набора нужной температуры, он все равно функционирует, но только минимальных оборотах.
Компрессор гудит, но не функционирует	Посторонний шум при работе компрессора часто возникает при наличии болтов, которые необходимо демонтировать после транспортировки. Тем не менее, это касается только новых устройств. Существуют и другие причины неисправности:деформация патрубка; поломка терморегулятора.
Компрессор холодильника включается, а затем сразу отключается	Выделяют следующие причины неисправностей:поломка пускового реле, которое отвечает за запуск мотора; обрыв внутренней намотки; обмотка пускового реле оборвалась и компрессор перегревается.

Принцип работы

Принцип работы холодильника заключается в следующем:

1. Тепловая энергия передается из камеры в окружающую среду.
2. Холод концентрируется внутри корпуса.

Чтобы отобрать тепло, необходимо применить хладагент, который называется фреоном. Этот газообразный состав состоит из этана, хлора и фтора. Он может переходить в жидкое состояние и газообразное. Это случается при скачках давления.

Компрессор холодильника всасывает хладагент внутрь. В системе используется электрический двигатель, который запускает вращение поршня. Этот механизм вызывает сжатие газа.

Процесс разделен на 2 этапа:

1. Изначально поршень движется в возвратном направлении, а когда он смещается, происходит открытие впускного клапана.
2. Затем поршень движется в обратном направлении, сжимая газообразное вещество. Сжатый хладагент воздействует на пластину выпускного клапана, что приводит к резкому скачку давления. В результате газ нагревается до +100 °C, а клапан открывается и выпускает его наружу.

Подогретое вещество направляется в конденсатор, а затем передается в окружающую среду. При передаче тепла запускается конденсация газа, а фреон приобретает состояние жидкости.

Саморазмораживающийся

Модели с саморазмораживающейся функцией выполняют цикл разморозки в автоматическом режиме. Всего есть 2 типа таких систем:

1. Капельная.
2. Ветреная (No frost).

В оборудовании с капельной функцией испаритель размещается сзади аппарата. Когда устройство работает, сзади на стенке появляется иней. В процессе размораживания наледь перемещается по желобам в нижнюю секцию холодильника. По мере нагревания компрессора происходит испарение жидкости.

В моделях с такой системой воздух от испарителя передается внутрь камеры с помощью вентилятора. Затем он стекает по желобкам в специальный отсек.

Слово «ноу фрост» ничего не говорит для новичков. Поэтому при ознакомлении с принципом действия холодильника необходимо уточнить, как работает система No frost и что это такое.

Инверторный

Компрессорные установки в инверторных холодильниках выполняют аккумуляцию и преобразование постоянного тока в переменный с номинальным напряжением в 220 В. Принцип их действия заключается в плавном изменении оборотов двигательного вала.

Когда холодильник запускается, инвертор достигает требуемого количества оборотов для поддержания нормального температурного режима под корпусом. После этого оборудование переходит в стадию ожидания. По мере повышения температуры происходит срабатывание датчика, а скорость вращения растет.

Абсорбционный

Специфика работы абсорбционных моделей сводится к бесперебойной циркуляции и испарению фреона в жидком состоянии. Его роль выполняет аммиак, а в качестве поглотителя (абсорбента) используется водный аммиачный состав.

В системе охлаждения присутствует хромат натрия и водород. Первый обеспечивают защиту стенок от коррозийных процессов, а второй регулирует давление в системе.

Когда оборудование подключается к электроснабжению, кипятильник нагревает рабочий состав, размещенный в специальной емкости. После этого сжиженный хладагент передается испарителю и соединяется с водородом. Из-за разности давлений 2 составов аммиак испаряется.

Охлажденное вещество отнимает тепловую энергию извне.

Промышленные

Промышленное оборудование отличается от бытового показателями мощности и габаритами камер охлаждения. Производительность холодильников достигает нескольких десятков кВт, а рабочий температурный диапазон морозилок варьируется в пределах +5…-50 °C.

Промышленные агрегаты используются для эффективного охлаждения и глубокой заморозки продуктов. Объем камеры варьируется от 5 до 5 тыс. т. Основные сферы применения — предприятия по заготовке и переработке продуктов.

Схемы и принцип работы однокамерного холодильника

При выборе техники мало кого интересует то, как работает устройство и почему именно так. Большинство покупателей зацикливается на размере и функциях. Но именно от того, что находится внутри девайса и зависит, как он работает. Поэтому разберём структурную схему и принцип работы однокамерного холодильника.

В таких агрегатах охлаждение происходит от главного испарителя (он находится вверху холодильного шкафа), воздух поступает вниз, охлаждая температуру в холодильной камере. Для того чтобы температура не понизилась быстро, под испарителем располагается поддон с небольшими отверстиями (с помощью открытия/закрытия которых регулируется температура в камере). Схема работы:

• компрессор откачивает пары из испарителя, нагнетает в конденсатор, далее они охлаждаются;
• конденсируются, переходят в жидкую фазу;
• жидкость попадает в испаритель, забирает тепловую энергию, тем самым охлаждая холодильник.

Схема выполняется циклично, до того момента, когда на испарителе температура не достигнет нужной отметки, далее отключается компрессор. В камере держится заданная температура, несмотря даже на высокую внешнюю, благодаря терморегулятору, который повторно включает компрессор.

Такие схемы у однокамерных Ardo, Pozis, Upo.

Как влияет на работу неправильная эксплуатация

Как известно, бережное отношение к технике помогает продлить срок ее эксплуатации, и наоборот. Самой часто встречающейся ошибкой является остужение горячей пищи с помощью холодильника.

Главные моменты, почему нельзя ставить горячее в холодильник:

1. Полка стеклянная в холодильнике испытывает деформации.
2. Горячая вода испаряется.
3. Неисправность работы.

Стекло плохо проводит тепло, поэтому еду с плиты в холодильник ставить опасно, поскольку стекло под посудой нагревается и расширяется, остальная часть – нет. Могут появиться проблемы со стеклом, микротрещины, от которых уменьшается прочность. Поэтому под горячую посуду стоит подкладывать доску.

Горячая вода испаряется и оседает на стенках в виде инея. Это мешает фреону забирать тепло, в итоге падает эффективность охлаждения, увеличивается нагрузка на компрессор. В результате уменьшается срок службы холодильника. Дабы избежать подобного стоит накрывать еду крышкой или пищевой плёнкой.

Компрессор работает циклично: работает, отключается, работает, отключается. От горячего компрессор продолжает работать достаточно долго. Хотя в современной технике есть термозащита компрессора, но всё же стоит дать остыть еде при комнатной температуре.

Большинство холодильников не отличается по типу подключения. Но стоит всё же вникать в то, как подключается схема, как выглядит и как работает

Поэтому при выборе стоит обращать внимание на тонкости в виде схемы подключения. Если разобраться со схемой, можно не обращаться в сервисный центр, а легко починить всё самим

Экономия денег и времени налицо.

Видео: электропроводка холодильника

Курсы холодильщиков 18. Электропроводка холодильника принципиальная схема, холодильник без ноу фрост

Watch this video on YouTube

Хотите разбираться лучше других?

• Принцип работы пускозащитного реле для бытового холодильника — Привод компрессора бытового холодильника — это обычно асинхронный электродвигатель с питанием от однофазной сети 220 В. Его особенность в том, что при запуске необходимо пусковое…
• Принцип работы компрессорных, абсорбционных и термоэлектрических холодильников — Принципиально устройство холодильника представляет собой закрытую термоизолированную камеру, в которой поддерживается постоянная низкая температура. Если бы это была идеальная…
• Устройство, принципы работы и конструкция бытовых холодильников — Когда владелец четко представляет, какой принцип работы у холодильного агрегата, у него есть возможность продлить эксплуатационный срок бытового прибора. Понять – как устроен…
• Принцип работы автомобильного холодильника — Выезд на пикник или просто за город практически всегда сопровождается сбором еды и напитков. Вот только летом охлажденная пища в авто быстро нагревается, а зимой — охлаждается….
• Как выбрать современный бытовой холодильник — ассортимент моделей, схемы, устройство, размеры — Приобретение холодильного шкафа – достаточно трудоемкий и тяжелый для семейного бюджета момент, поэтому при выборе конкретного агрегата на главное место выступает число…

Запуск мотора

По своей сути используемые в компрессорах приводные моторы – это однофазные асинхронные двигатели (АД), оснащенные пусковой обмоткой. Основу их конструкции составляют неподвижный статор с комплектом катушек и вращающийся ротор. Подвижная часть двигателя или ротор – это полый цилиндр из алюминия (его называют еще “беличьей клеткой”).

Статор двигательного агрегата содержит пару рабочих обмоток, одна из которых является основной, а вторая выполняет функцию пусковой. Они расположены по отношению одна к другой под прямым углом, либо наматываются в противоположных направлениях, образуя своеобразный “бифиляр”. Протекающий по основной обмотке ток создает э/м поле с изменяющимся направлением вектора. При вращающемся роторе по закону э/м индукции в двигателе создается равнодействующая магнитных потоков (ЭДС). Как правило, ее достаточно для того, чтобы поддержать его вращение за счет протекающего по основной катушке тока.

Если ротор в начальном положении неподвижен (что считается нормой), то результирующая ЭДС приближается к нулевому значению. В этом случае для запуска двигателя потребуется дополнительное усилие, обеспечивающее требуемую величину пускового момента. Для этих целей и нужна стартовая катушка.

Для запуска и нормальной работы мотора токи в катушках должны быть смещены по фазе один относительно другого. По этой причине в его конструкции предусмотрен дополнительный, смещающий фазу элемент (дроссельный или конденсаторный). Как только двигатель развивает нужные обороты – необходимость в стартовой катушке отпадает.

Вывод: Для нормального запуска АД нужно задействовать сразу обе катушки (основную и пусковую). С другой стороны для режимного вращения ротора достаточно только одной – основной. Для своевременной коммутации этих цепей и используется пусковое реле, включаемое непосредственно перед компрессором.

Видео-инструкция, как проверить компрессор холодильника

Знать, как проверить компрессор на холодильнике в теории – это хорошо, но также нужно видеть сам процесс. Для этого просмотрите это видео, где мастер подробно описывает проверку холодильника тестером и другими способами.

Теперь вы знаете, как проверить компрессор холодильники самостоятельно. У вас получится выполнить эту работу, если вы уже сталкивались с ремонтом электротехники и умеете пользоваться мультиметром. Не стоит браться за тестирование в том случае, если это ваш первый опыт. Правильным решением будет вызов профессионала, особенно если на холодильник действует гарантия.

Расположение элементов в двухкамерном холодильнике

Конструктивно расположение элементов двухкамерных холодильников, как правило, несущественно отличается, на рисунке Вы видите устройство холодильника NORD-214:

А — холодильная камера Б — морозильная камера

1. решетка
2. испаритель морозильной камеры
3. лопатка
4. емкость с крышкой
5. вкладыш
6. испаритель холодильной камеры
7. барьер полки
8. дверь холодильной камеры
9. емкость для талой воды
10. уголок
11. декоративная планка
12. гайка
13. опора
14. болт с шайбой
15. болт с шайбой
16. ролик
17. фруктовая ванна
18. стеклянная полочка
19. защитный фланец полки
20. полка-решетка
21. бак с крышкой
22. панель управления
23. форма для льда
24. полка-поперечина
