Особенности рециркуляционных вытяжек

Вытяжка для вентсистем кухни и всей квартиры

Территория кухни включена в общую вентсистему. Не имеет значения, дом это или квартира. Какой бы ни была модель системы вытяжки, всё равно кухня должна быть подключена к общей вентсистеме.

Чтоб обеспечить качественную вентиляцию, принято использовать такую схему. Свежий воздух входит через жилую зону помещения. С этой целью установлены приточные клапаны и каналы. После притока свежего воздуха должен произойти вывод отработанных воздушных масс:

• из кухни;
• из ванной;
• из туалета;
• из совмещенного санузла.

Естественная вентиляция должна иметься на кухне, благодаря ней выполняется отвод воздуха

Когда работа вентиляции планируется с учетом всех правил, и испарения, и запахи в жилые комнаты не направляются, а уходят через вентсистему. Предусматриваются разные принципы осуществления удачной вентиляции:

1. Установка естественной системы.

1. Конструирование принудительной вентиляции.

1. Совмещение естественной и принудительной вентсистемы (комбинированный принцип).

Как работает в кухне естественная вентиляция

Обязательно должна присутствовать отдушина. В этот проём воздух вытягивается без воздействия дополнительных агрегатов, то есть естественным путем. Важным преимуществом такой вентсистемы считается то, что не нужно вкладывать средства ни в покупку вспомогательных агрегатов, ни в их последующий ремонт, ни в дополнительные энергозатраты. Если тяга при проверке вытяжного канала оказывается достаточной, тогда вспомогательные конструкции можно и не добавлять.

Система принудительной вентиляции для кухни

Вентиляторы монтируются:

• в вытяжные каналы;
• в приточные клапаны.

Принудительная вентиляция становится актуальной, если возникают сложности для естественной циркуляции воздушных потоков в нужных объёмах.

На кухне устанавливают вытяжку с принудительным отводом смешанных с воздухом испарений от плиты или в вентканал, или на улицу. Агрегат выполняет роль «подмоги», чтобы основная вентиляция работала эффективнее. Но заменой полноценной вентиляции установленная кухонная вытяжка считаться не может.

Комбинированный вариант – оптимальный

Естественная вентиляция сочетается с принудительной, это лучшая система воздухообмена. При этом используется принудительная вентиляция отводного типа. Предусматривается возможность ее работы, даже если не будет электропитания.

В таком сочетании предполагается присутствие вспомогательных клапанов, что способны переключать работу каналов в автоматическом режиме, создавая принудительную вентиляцию.

Разновидности фильтров

Современные вытяжки, конечно, различаются по габаритам, мощности, и другим техническим характеристикам – однако, все устройства обладают достаточной продуктивностью для того, чтобы очистить помещение, где часто проходит готовка, независимо от его особенностей и размеров.

Современные рециркуляционные вытяжки оснащены фильтрами двух видов:

1. Жировой. Закрепляется на внешней части вытяжки. В основном, производится из металла и предназначен для задержки отложений жирового происхождения. Данный тип фильтров удобен в использовании, поскольку для его очистки хорошо подойдут простые моющие средства – мыть прибор достаточно раз в две-три недели.
2. Угольный. Предназначен для очищения воздуха, находящего внутри вытяжки. К сожалению, данный прибор не подлежит периодической очистке – суть его работы сводится к непрерывному функционированию в течение 3 месяцев, после чего его придется заменять на новый. В целом, это достаточно выгодный тип фильтров, поскольку новый прибор будет стоить довольно дешево. Установить фильтры пользователь легко сможет сам, без помощи профессиональных работников, а для того, чтобы человек не забывал вовремя их менять, производители оснащают приборы датчиками, подающими сигналы о загрязнении устройства.

Следует помнить, что, несмотря на то, что циркуляционные вытяжки для кухни установить относительно легко, монтаж может быть связан с определенной опасностью в виде возможных контактов с током и пожароопасными приборами. Рекомендуется доверить установку профессионалам, которые быстро, качественно и надежно закрепят вытяжку над плитой или рабочей поверхностью.

Устройство, особенности, принцип фильтрации

Вытяжка с угольным фильтром без отвода не выводит воздух из квартиры в вентиляционную шахту. Она производит его забор, очищает и возвращает обратно.

Прибор имеет следующее устройство:

• корпус, в котором установлены все составляющие;
• панель управления (кнопочная или сенсорная);
• двигатель (производительность угольной вытяжки для кухни без трубы зависит от его мощности);
• фильтр грубой (жироуловитель) и тонкой очистки (их может быть несколько);
• два вентилятора, которые располагаются над фильтрами или между ними;
• лампа освещения;
• шнур и вилка для подключения к сети.

Если модель имеет эвакуационный режим работы, в ней возможно наличие воздуховода.

При установке прибора предусматривают наличие розетки 220 вольт. Чтобы избежать короткого замыкания, обеспечивают заземление электросети.

При включении мотора запускаются вентиляторы, которые прогоняют поток воздуха через систему двойной фильтрации. На первом уровне очистки происходит сбор крупных частиц жира и копоти, тяжелых испарений. Эту задачу выполняет жироуловитель. Он представляет собой металлическую сетку, изготовленную из сплава (сталь, алюминий, нержавейка), или волокна синтетики.

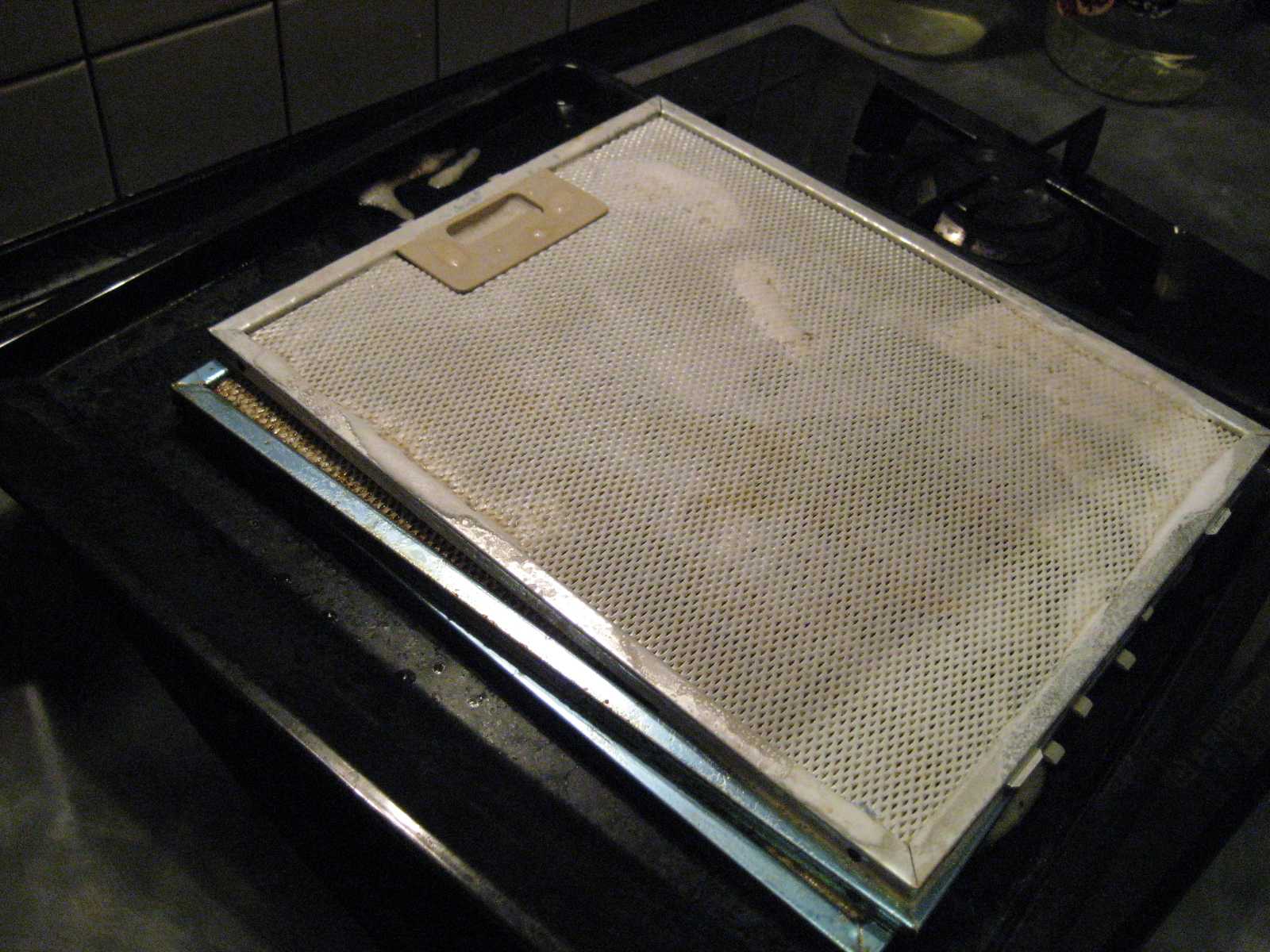

Фильтр из металла не требует замены, промывается горячей водой с моющим средством раз в месяц. Рекомендуется выбирать вытяжки, имеющие не меньше пяти слоев металлической сетки. Синтетические сетки одноразовые, их меняют через 1-2 месяца. Они встречаются в дешевых моделях.

Второй уровень — угольный фильтр. Он очищает воздушный поток от тонких запахов и микроскопических частиц, которые проникли через первый заслон защиты. Некоторые модели оснащены дополнительным фильтром с углем. В нем происходит деликатная очистка.

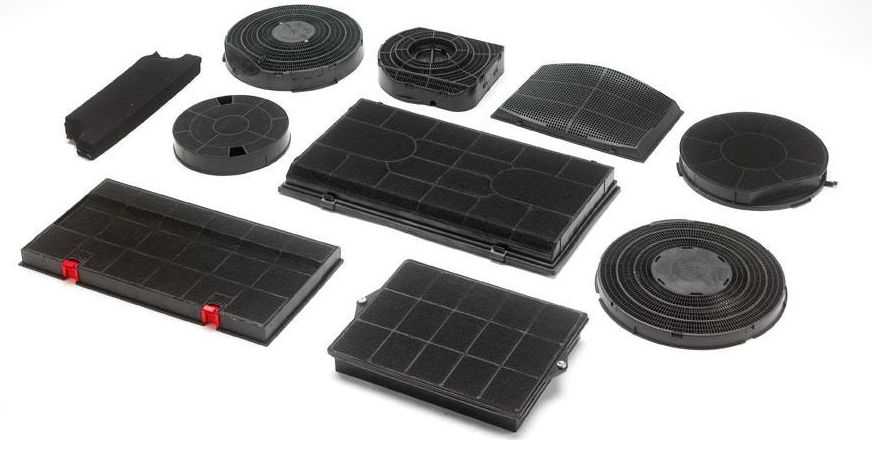

Фильтры бывают двух видов — кассетные системы и угольные подушки. Их выпускают специально для каждой модели. Производят и универсальные изделия, которые подходят ко многим вытяжкам. Они одноразовые, срок их службы зависит от частоты включения и длительности работы прибора. В процессе использования фильтр наполняется жиром, копотью и прочими загрязнениям, перестает пропускать воздух и требует замены.

После прохождения двухуровневой очистки воздух возвращается в комнату, а оборудование делает забор новой порции. Особенность работы прибора заключается в том, что она не зависит от наличия приточной вентиляции. Воздух очищается в любом помещении.

Плюсы и минусы фильтрационных угольных вытяжек

Вытяжки со сменными фильтрами для кухни имеют ряд преимуществ:

• это компактное оборудование, не требующее дополнительного места для воздуховода, что актуально для малогабаритных помещений;
• прибор прост в управлении, включается и выключается нажатием кнопки;
• вытяжка функционирует автономно без подключения к другим устройствам, не мешает работе естественной вентиляции;
• так как работа устройства не зависит от наличия вентиляционных каналов, ее можно установить в любой комнате;
• оборудование обеспечивает приток свежего воздуха, не требуя открывания окон и дверей;
• легко монтируется — следуя инструкции, ее может установить человек с малым опытом, используя минимальное количество инструментов;
• не требует специального ухода — жироуловитель очищают горячей водой с мылом, а угольные фильтры меняют;
• благодаря широкому ассортименту вытяжка впишется в любой интерьер;
• товар представлен на рынке в различном диапазоне цен, от высоких до бюджетных.

Недостаток оборудования заключается в высоком уровне шума. Периодически (2-3 раза в год) в нем требуется менять угольные фильтры, что влечет дополнительные траты. Если этого не делать, эффективность прибора падает. При работе оборудования воздух не очищается от болезнетворных микроорганизмов и бактерий.

Рециркуляционные вытяжки не так сильны, как проточные (КПД — около 70%). Они не влияют на процентное содержание в воздухе кислорода. Поэтому если в помещении работает газовая плита, необходим приток свежего воздуха.

Рециркуляция с применением заслонок

При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.

Чтобы создать комфортную температуру в здании в зимний период года, нагреватель воздействует на рециркуляционные воздушные массы и нагревает их до заданной температуры воздуха в помещении и температурный режим выравнивается по заранее заданным параметрам. Каждое оборудование обладает своей тепловой емкостью, поэтому объемы подмешиваемых очищенных воздушных масс в различные периоды года могут составлять различное соотношение, все зависит от управления заслонками.

​

В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.

При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.

Особенности применения рециркуляции и рекуперации

Основным отличием рекуперации от рециркуляции является отсутствием подмешивания воздуха из помещения к наружному . Рекуперация тепла применима для большинства случаев, в то время как рециркуляция имеет ряд ограничений, которые указаны в нормативных документах.

СНиП 41-01-2003 не допускает повторную подачу воздуха (рециркуляция)  в следующих ситуациях:

• В помещениях, расход воздуха в которых определяется из расчета выделяемых вредных веществ;
• В помещениях, в которых имеются болезнетворные бактерии и грибки в повышенных концентрациях;
• В помещениях, с наличием вредных веществ, возгоняемые при контакте с нагретыми поверхностями;
• В помещениях категории Б и А;
• В помещениях, в которых производятся работы с вредными или горючими газами, парами;
• В помещениях категории В1-В2, в которых могут выделяться горючи пыли и аэрозоли;
• Из систем, с наличием в них местных отсосов вредных веществ и взрывоопасных смесей с воздухом;
• Из тамбуров-шлюзов.

Рециркуляция:Рециркуляция в приточно-вытяжных установках активно применяется чаще при большой производительности систем, когда воздухообмен может быть от 1000-1500 м3/ч до 10000-15000 м3/ч. Удаляемый воздух несет в себе большой запас тепловой энергии, подмешивание его в поток наружного, позволяет повысить температуру приточного воздуха, тем самым снизится требуемая мощность нагревательного элемента.  Но в подобных случаях перед повторной подачей в помещение, воздух должен пройти систему фильтрации.

Вентиляция с рециркуляцией позволяет повысить энергоэффективность, решить проблему энергосбережения в случае, когда 70-80% удаляемого воздуха поступает в систему вентиляции повторно.

Рекуперация:Приточно-вытяжные установки с рекуперацией возможно устанавливать практически при любых расходах воздуха (от 200 м3/ч и до нескольких тысяч м3/ч), как при маленьких так и при больших. Рекуперация так же позволяет передавать тепло от вытяжного воздуха к приточному, тем самым снижая потребность энергии на нагревательном элементе.

Относительно небольшие установки применяют в системах вентиляции квартир, коттеджей. В практике приточно-вытяжные установки монтируют под потолком (например, между перекрытием и навесным потолком). Данное решение требует от установки некоторых специфических требований, а именно: незначительные габаритные размеры, низкий уровень шума, простое обслуживание.

Приточно-вытяжная установка с рекуперацией требует обслуживания, что обязывает сделать в потолке люк для обслуживания рекуператора, фильтров, нагнетателей (вентиляторов).

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Каким способом подключить кухонную вытяжку

Вытяжной агрегат, что установлен над варочной плитой, может функционировать в разных режимах. Это будет зависеть от способа подключения.

Вытяжка, подключенная к вентиляционной шахте

Первый способ. Самый простой способ – это подключение прибора к вентканалу, что установлен изначально. Но таким подключением нельзя создавать препятствия естественной работе отдушины. Приходится устанавливать клапанные устройства. Еще можно установить решетки, что дают возможность работать одновременно и естественной вентиляции, и вытяжному агрегату.

Второй способ. Общедомовая система вентиляции неэффективная. Каналы или имеют недостаточное сечение, или засорены. Их проходимость слабая, они не способны пропускать воздух в необходимом объёме. Тогда трубу от вытяжки целесообразно вывести на улицу. Для этого в стене прорезают отверстие.

Вывод вытяжки кухни через наружную стену на улицу

Тогда требуется устанавливать обратный клапан, что даёт возможность усовершенствованной вентиляционной системе работать исключительно в нужном направлении.

Третий способ. Можно установить систему вентиляции, функционирующую по принципу рециркуляции воздушного потока. От плиты исходят испарения, но вверх поднимаются принудительно: их подтягивает вентилятор. Дальше отработанный воздух пропускается сквозь фильтры. Их комплектация может быть различной, но предназначение одно – полная очистка воздуха. Дальше очищенный воздух возвращается в помещение. Циркуляция воздуха сквозь фильтры происходит только в период приготовления пищи.

Вытяжка с рециркуляцией

Монтируется такая вытяжка проще любых других, так что этот вариант может считаться наиболее выигрышным. Однако дополнительная фильтрация воздуха уместна лишь в ситуации, когда изначально установленная вентсистема работает нормально.

Преимущества и недостатки системы

Рециркуляционная вытяжка для кухни при монтаже не отличается от другой техники, однако ее автономность лучше. В данном случае делают установку без воздуховода, существует компактная встраиваемая, подвесная и выдвижная конструкция, где используется рециркулятор. Вентиляция с рециркуляцией воздуха производится за счет создания боковой тяги. Но приборы рециркуляционного типа имеют как преимущества, так и недостатки.

Плюсы

Вытяжка в режиме рециркуляции работает не так производительно, однако это дало возможность компаниям-изготовителям уменьшить их стоимость. Также отличия заключаются в том, что составляющие элементы испытывают не такие высокие нагрузки, потому работа вытяжки в режиме рециркуляции без поломок происходит намного дольше.

Рассматривая, чем рециркуляция отличается от циркуляции, нужно отметить, что рециркуляционный воздух не требует обратной тяги. Автономный монтаж вытяжки для кухни без отвода позволяет свободно установить плиту — владельцы этих устройств ставят их в том месте, в котором им удобно, вне зависимости от нахождения входа в систему вентиляции.

Минусы

Установка рециркуляционной вытяжки имеет и минусы. Основной – частая замена фильтрующих кассет. Разные активно использующиеся режимы работы вытяжки потребуют ежегодной покупки фильтрующих устройств. При этом для фильтрации используется комбинированная схема из фильтра с жировым и угольным очищением.

Недостатком также считается то, что даже лучшая вытяжка в режиме рециркуляции не может нормально функционировать над газовой горелкой — выдвижная или встраиваемая вытяжка без воздуховода не сможет справиться с веществами распада газа во время горения, поскольку в процессе работы выжигается кислород, рециркулировать воздух нет смысла.

Выбираем оборудование правильно

Вытяжка, устанавливаемая над плитой или варочной поверхностью, должна иметь подходящие параметры. Размеры такого оборудования повлияют и на его производительность, и на гармоничность кухонного дизайна.

Поскольку телескопические вытяжки оснащены выдвижной панелью, первоочередное внимание уделите их ширине: она должна совпадать с шириной той зоны, на которой будет осуществляться жарка или варка

Совет: при решении монтирования вытяжки в навесной конструкции убедитесь, что параметры техники и самого шкафа совпадают. Чаще всего встречаются телескопические вытяжки 50 см, 60 см и 90 см.

Приобретая вытяжку для кухни, убедитесь в удобстве ее использования. Некоторые модели оснащены выключателями с двух сторон, также в продаже есть варианты с сенсорным и дистанционным управлением.

Обратите внимание на то, как происходит очистка воздуха: в некоторых случаях вытяжка не будет работать, пока вы не выдвинете переднюю панель. Заранее продумайте, насколько важным для вас будет наличие у вытяжки дополнительных функций:

Заранее продумайте, насколько важным для вас будет наличие у вытяжки дополнительных функций:

• голосового управления, позволяющего регулировать режимы работы без кнопок и пультов;
• встроенной подсветки с регулируемой яркостью освещения;
• функции автоматической смены режимов, а также начала/завершения работы по установленному таймеру;
• датчика, оповещающего о загрязнении угольных фильтров.

Поскольку вытяжки размещаются над рабочей зоной, важно обеспечить и достаточное освещение такой поверхности. Поэтому многие выбирают телескопические вытяжки, ориентируясь на количество и качество вмонтированных светильников

Наименее дорогостоящими будут вытяжки с лампами накаливания. Такие лампы имеют небольшой срок службы, потребляют достаточно много электроэнергии и не всегда хорошо освещают кухню.

Следующий вариант – лампы люминесцентного типа, более яркие, излучающие белый, а не желтый цвет. Срок службы у них более долгий, но и стоимость таких вытяжек соответствующая. При оснащении вытяжки лампами нестандартных форм будет крайне сложно отыскать подходящую модель для замены.

Самые стильные, практичные и качественные лампы, встраиваемые в вытяжные устройства телескопического типа – галогеновые и светодиодные. Главное их достоинство – максимальная экономия электроэнергии. Но не стоит забывать о том, что сама вытяжка такого типа может потреблять намного больше электричества.

Вытяжки телескопического типа могут быть достаточно мощными (до 100 м3 в час). Считается, что наибольшей производительностью отличаются турбинные вытяжки. Тем не менее, даже стандартные одно- и двухмоторные вытяжки тоже отлично справляются со своей основной задачей.

Совет: при выборе подходящей модели изучите ее практические характеристики в техпаспорте. Здесь же вы найдете информацию относительно площади помещения, в котором мощность такой техники будет оптимальной.

Еще один важный момент – уровень шума. Высокая громкость работы вытяжки не всегда будет свидетельствовать о соответствующей производительности. Рекомендуем вам проверить работу вытяжки еще в магазине, чтобы убедиться, что после установки такая техника не будет причинять дискомфорт.

Особенности выбора вытяжки

В основном вытяжку выбирают по таким параметрам, как глубина и ширина. Они определяются габаритами варочной поверхности. В идеале агрегат должен быть шире, чем плита на несколько сантиметров. Это положительно влияет на эффективность забора отработанной воздушной массы.

Разные модели автономных вытяжек отличаются набором функций. Чем их больше, тем дороже техника. Производители оснащают их электронными панелями с дисплеями для более удобного управления и контроля работы устройства. Иногда присутствуют программируемые таймеры, датчики, автоматически включающие вентилятор при изменении показателей влажности и температуры.

Специальные датчики могут самостоятельно регулировать производительность вытяжки. Наличие пульта ДУ в комплекте позволяет без непосредственного контакта производить запуск и выключение агрегата. При выборе нужно стремиться к тому, чтобы функционал модели максимально отвечал конкретным требованиям. Платить за невостребованные функции нерационально.

Советы по выбору вытяжки без отвода в вентиляцию

Мы не будем рассказывать, как подбирать вытяжку без отвода в вентиляцию по внешнему виду и способу монтажа. Это дизайнерские характеристики, здесь у каждого пользователя есть свои критерии красоты. А к техническим параметрам надо подходить внимательно, в противном случае эффективность затраченных финансовых средств не оправдает первоначальных ожиданий.

Какие эксплуатационные характеристики надо обязательно смотреть перед приобретением агрегата?

Мощность. Согласно действующим нормативным актам для кухни с электрической плитой кратность обмена воздуха должна быть не менее 6, если плита газовая, то минимальная кратность увеличивается до 9. При этом вентиляция должна быть только постоянной, а не периодической. К примеру, кухня имеет ширину три и длину четыре метра при высоте 2,7 м, плита газовая. Как подобрать мощность вытяжки? Вначале надо подсчитать объем помещения 3×4×2,7 = 32,4 м Вентилятор должен в час вытягивать не менее 32,4×9 = 291,6 м3/час. Как и всегда, надо предусматривать запас по мощности не менее 20%. Если двигатель длительный период времени работает на предельной мощности, то обмотки статора и ротора перегреваются. Высокие температуры негативно влияют на лаковые диэлектрики, а именно ними покрываются провода электрических двигателей. Длительный предельный нагрев значительно сокращает сроки эксплуатации вытяжек – защитные покрытия обмоток понижают свои первоначальные свойства до тех пор, пока не происходит короткое замыкание. В нашем случае мощность вентилятора не может быть менее 291,6×1,2 = 349 м3/ч. Очень большого запаса также не рекомендуется делать. Причина – увеличиваются непродуктивные потери электрической энергии, уменьшается КПД устройства.

Габаритные размеры. Длину, высоту и толщину надо учитывать, если вытяжка встраивается в мебель. Ее размеры должны позволять устанавливать агрегат в навесную тумбочку – нецелесообразно для нее изготавливать новую. Производители предлагают широкий выбор, можно без больших усилий найти подходящий вариант.

Виды фильтров. На всех типах вытяжек применяются два вида фильтров: для улавливания жира и для улавливания запаха. Первые необходимы не только для очистки воздуха, но и для защиты элементов устройства от налета жира. Он оказывает негативное влияние на внешний вид и на эксплуатационные показатели. Жир налипает на лопасти вентилятора, нарушает его центровку, а это становится причиной ощутимого повышения шумности при работе. Жировые фильтры могут быть одноразовыми (бумажные, синтепоновые, флизелиновые) или многоразовыми (алюминиевые, из нержавеющей легированной стали или акриловые). Угольные фильтры очищают воздух от различных химических соединений, устанавливаются после жироулавливателей. Активированный уголь очищает воздух от вредных запахов, гари и т. д

Все угольные фильтры только одноразовые.

Шумность. К сожалению, на этот параметр не все потребители обращают должное внимание. Как утверждают медики, в настоящее время негативные последствия из-за постоянного пребывания в шумных помещениях беспокоят большинство горожан

Допустимые нормы шумности в помещениях регулируются несколькими государственными нормативами, многие субъекты РФ дополнительно вносят свои ограничения. В среднем, допустимый уровень шумности в квартире не должен превышать 60 дБ. Такое давление на звуковые перепонки появляется при обыкновенном разговоре. Имейте в виду, что очень мало вытяжек имеет шумность ниже этого предела. Кроме того, уровень шума во многом зависит от правильности монтажа и условий эксплуатации устройства.

Система управления. Нет надобности покупать товары с дорогостоящей автоматикой, это непродуктивные затраты. Абсолютное большинство вытяжек работает только на нескольких скоростях, все остальные функции не используются. Отдавайте предпочтение традиционным кнопочным вариантам, сенсорные не отличаются большой надежностью. На экраны налипает жир и грязь и нарушает управляемость.

Что касается стоимости, то лучше покупать товар средней категории. Есть вытяжки по 150 000 тысяч рублей, можно найти товары по 12–15 тысяч. Не стоит впадать в крайности. Не приобретайте продукцию неизвестных компаний, нелицензированные вытяжки фактической экономии не принесут. Их придется через несколько месяцев выбрасывать и покупать качественные товары, в результате чего такая экономия превращается в дополнительные затраты.
