Как устроить вентканалы в частном доме: правила проектирования и руководство по сооружению

Когда нужно приглашать специалистов?

При обустройстве вентиляционных каналов в частном доме можно пойти двумя путями:

• пригласить специалистов, которые выполнят все под ключ;
• разобраться со всеми вопросами самостоятельно, выполнив работы своими силами.

Каждый из вариантов целесообразен для конкретных условий. Все варианты оформления системы вентканалов можно условно поделить на традиционные и новейшие готовые системы. В первом случае нужно подбирать оборудование, ориентируясь на расчеты. Здесь нельзя забывать о малейших деталях, которые пригодятся при сборке системы.

Во-втором случае речь идет о комплексном решении от определенного производителя. Например, немецкая система вентиляции Selfwind, которая покупается готовым комплектом на определенную площадь дома. Все компоненты, требующиеся при сборке, подобраны. Сама система напоминает собой коллекторную систему отопления, только множество трубочек опоясывают весь дом изнутри.

Эти гибкие пластиковые воздуховоды диаметром 75 мм или 50 мм стягиваются в коллектор. Они заливаются бетонной стяжкой на полу, а те участки, что проходят, как кровеносная система, по всему дому, мастерски маскируются дизайнерами.

В дальнейшем эта технология обеспечивает идеальный микроклимат в каждом помещении с возможностью регулировать влажность, температуру и прочие параметры

Если выбрана подобная сложная система вентилирования, стоящая не одну тысячу долларов для загородного дома площадью от 800 м2 и более, то на установке экономить нет смысла. Да и времени на обустройство такой вентиляции потребуется много.

При стройке дома своими руками «с нуля» выложить из кирпича вентшахты и предусмотреть отверстия для установки приточных клапанов не составит труда. В дальнейшем все участки естественной системы вентиляции оформляются специальными клапанами, а при необходимости, вытяжками. Такой вариант актуален для домов площадью до 250-300 м2.

Сложные и дорогостоящие системы полимерных вентиляционных каналов комплектуются всеми необходимыми деталями для установки

Выбирать нужно из 3-х возможных конструкций

Естественная

Загрязненный воздух удаляется с помещения естественным методом: тяга, создаваемая разностью температур внутри квартиру и на улице, выталкивает воздушные массы и выводит их через вентиляционные каналы. Свежий воздух поступает через открытые форточки, наличие не герметичности стен, окон и дверных проемов.

Механическая

Воздуховод может быть металлическим или полимерным

При монтаже такой системы происходит нагнетание и удаление воздуха с помощью установленного оборудования – вентиляторов.

Комбинированная

Предусматривает совмещение системы вентиляции и воздухообмена. То есть, вентиляторы подмешивают чистый воздух в уже рециркулированный. Для обеспечения такого процесса снаружи вентилятора подводится воздуховод, монтируется фильтр. Выводится «отработанный» воздух через вентиляционные шахты естественным путем.

Как провести вентиляцию

В домах, возведенных из газобетона вентиляцию можно проложить из пластика, оцинкованной стали или асбестоцементной трубы. Ими же можно воспользоваться для устройства ВС в доме из газосиликата. В большом доме, как правило, воздуховод протягивают в каждую комнату. Чтобы было легче установить вытяжку, можно соединить в одну ветвь выход из ванной и кухни. Работа производится на уровне чердачного помещения, там же все трубы утепляют изоляционным материалом.

Для природной вентиляции подойдут трубы с сечения 15 см, для принудительной лучше взять трубы немного меньше. В блоках вырезают отверстие необходимого размера. Туда вставляют трубу 12,5 см и закрепляют ее раствором. В первый блок необходимо установить отвод, к которому впоследствии крепится вентканал.

Если стена тонкая, канал делают из шифера, заранее нарезанного на узкие полосы. Эти отрезки монтируют в заранее подготовленный проем, а потом штукатурят его. Можно вентиляционные трубы сделать самостоятельно из подручного материала, например, из волнового шифера. Для этого необходимо отпилить две полуволны и соединить их между собой тонкой проволокой. Самодельная труба монтируется также на кирпичном основании, а внутри штукатурится.

Для этого всегда оборудуется отдельная шахта, это является достаточно удобным способом вентиляции уже в готовом доме.

Зачем нужна вентиляция и ее виды

В зонах хранения вещей и обуви обязательно необходимо организовывать хороший воздухообмен. На вещах и обуви сохраняются частички кожи, остаются кожные выделения, скапливается пыль. Все это — отличная среда для развития микроорганизмов. Потому хорошая вентиляция в гардеробной — обязательное условие поддержания нормального состояния вещей и отсутствия затхлого запаха.

В гардеробных, как и в любых других помещениях, вентиляция может быть естественной и принудительной. Естественная вентиляция работает за счет физических процессов — холодный воздух поступает снизу, нагревается и поднимается наверх. Потому, если сделать внизу приточное отверстие, а сверху — вытяжное, будет обеспечено движение воздуха с некоторой скоростью.

Принцип организации вентиляции дома или квартиры. Вентиляция гардеробной — часть этой системы

Если неподалеку от гардеробной проходят вентиляционные каналы, имеет смысл сделать ответвление до вытяжного отверстия. Это решит многие проблемы.

Но естественная вентиляция гардеробной далеко не всегда может обеспечить достаточную скорость воздухообмена. Для ее увеличения ставят вентиляторы. Они могут устанавливаться как в приточные, так и в вытяжные отверстия. Чаще всего ставится принудительная вытяжка, а приток воздуха происходит естественным путем через вентиляционные зазоры или отверстия. Это позволяет тратить не слишком много средств, но обеспечить нормальную атмосферу в помещении.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

1. Провести чистку вентиляционной конструкции в панельном доме.
2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Значение вентиляции для жилого дома

Некоторые частные застройщики считают, что придавать огромное значение системе вентиляции здания необязательно. И делают большую ошибку. Ведь необходимость воздушного обмена внутри помещений – это не только поддержание определенного микроклимата в доме, что, конечно, влияет на здоровье проживающих в нем людей, но и на качественное техническое состояние всей постройки и отдельных ее конструкций.

Вот пять причин, по которым можно судить о необходимости современной вентиляции дома.

1. Люди дышат кислородом, выдыхая углекислый газ. Если в комнатах не будет происходить постоянное пополнение воздуха кислородом, его процентное содержание упадет, увеличится процент углекислого газа, что приведет к ослаблению людей. Особенно это ярко будет выражаться на людях больных: одышка, головокружения и прочие недуги.
2. Наша жизнь все время сопровождается запахами. Это не только запахи человека, но и от приготовления пищи, от одежды, животных из санузлов. Сюда можно добавить курение и прочие вредные привычки. Если не организовать в доме вентиляцию, то смешения запахов создаст такую атмосферу, что жить в доме станет просто невозможно.
3. Застоенный воздух – это среда для болезнетворных бактерий и вирусов.
4. Сегодня во всех частных домах обустроены ванные комнаты, где царит перепад температур, высокая влажность и различные запахи. Основное требование к этим комнатам – удаление именно влажных паров, которые негативно влияют на обстановку помещений: отделку, мебель, сантехнику.
5. К сожалению, при возведении частного дома не всегда используются стройматериалы, о которых можно говорить, что они безвредны для человека. Или по-другому – экологичны, то есть, под действием влажности и температур не выделяют в воздух вредных веществ. Вентиляция обеспечит их отвод за пределы комнат. И это очень важный момент.

Отдельно, конечно, надо сказать о кухне, как о самой активной комнате, где присутствует все негативные факторы, описанные выше. К ним можно добавить масляные испарения, продукты сгорания (если используется газовая плита). Именно здесь необходимо проложить главный вентиляционный стояк, именно в этой комнате требуется самый высокий воздухообмен.

Приточно-вытяжная вентиляция

Как видите, различных факторов, которые подтверждают необходимость присутствия вентиляционной системы в доме, немало. Главное – это правильно рассчитать ее с учетом воздухообмена в каждой комнате. Конечно, надо грамотно подойти к выбору вентиляции для частного дома.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Естественная или принудительная – что лучше?

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые вентиляционные каналы.

В качестве воздуховодов используют или пластиковые трубы или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой вытяжки на кухне.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогреваохлаждения.

Как сделать естественную вентиляцию на даче

Самостоятельно спроектировать вентиляционные каналы для частных домов сложно. Обязательно нужна помощь профессионалов.

Вентиляция на даче своими руками монтируется по следующей схеме и правилам:

1. Отверстия, через которые воздух будет тянуть внутрь помещения, располагают внизу стены.
2. Вытяжные отверстия располагают под потолком в комнате.
3. Монтируют трубы, закрепляют их у входа и входа. Закрепительные детали не должны вызывать деформацию трубы.
4. Вытяжная труба должна возвышаться над крышей дома больше, чем на полметра. Верхушку трубки закрывают колпаком, чтобы туда не попал мусор и осадки.
5. Приточные отверстия с улицы защищают декоративными решетками, чтоб в систему не проникал мусор, не заползали грызуны.

Воздуховод нужно обязательно заземлить, чтобы обезопаситься от статического электричества

Монтируют трубы очень осторожно

Очень важно полностью сохранить их целостность. Места соединений при надобности обрабатывают герметиком

Если в доме нет вентиляции, что делать. Делаем естественную вентиляцию в частном доме своими руками

Если в вашем с любовью построенном доме нет правильной естественной вентиляции, не удивляйтесь, если в скором времени дети начнут страдать от приступов аллергии, вы будете просыпаться по утрам с тяжестью во всем теле, а в комнатах появится грибок и плесень.

В доме из бревен специально устраивать вентиляцию нет необходимости — в таком доме дышат сами стены через оконные проемы, стыки бревен, печную трубу. А вот в кирпичном или каменном доме все герметично сделано и естественная вентиляция в коттедже попросту отсутствует.

Суть любого вида вентиляции состоит в постоянном обмене домашнего и уличного воздуха за счет разницы температур и давления. Самый легкий способ вентиляции — проветривать помещение, открывая окна и двери, но это невозможно делать зимой, а помещения, в которых нет окон, например кладовки или ванные комнаты, таким способом вообще не провентилируешь.

В частном доме вентиляцию приходится делать самостоятельно. Многие застройщики пытаются и эти работы выполнить своими руками, но лучше не рисковать и пригласить мастера, а самому быть его помощником.

В частном доме нужно установить минимум две вытяжки для эффективной естественной вентиляции помещений. Чаще всего их делают на кухне или в ванной. Систему вытяжек нужно продумать еще в процессе проектирования дома. потому что вентиляция в доме — это сложная система, нужно сделать необходимые чертежи и расчеты и без помощи профессионала здесь не обойтись.

Естественная вентиляция в частном доме требования:

— Правильно проведенная вентиляция не должна выстужать воздух в помещениях в зимнее время;- Должен быть обеспечен постоянный обмен воздуха с улицей;- Свежий воздух должен поступать во все помещения;- Загрязненный воздух из кухни, туалета или ванной должен быстро удаляться;- В доме не должно быть сквозняков.

Проведение вентиляции в доме

Если дом уже построен, встроить в него эффективную систему вентиляции попросту невозможно. Проводить эти работы нужно на этапе строительства, а значит система вентиляции уже должна быть в проектной документации.

В первую очередь внутрь стен встраиваются вентиляционные каналы. Эти каналы должны иметь выходы внутри помещений, а также выходы наружу. Один из этих выходов будет втягивать в дом наружный воздух. Его нужно расположить на высоте минимум два метра над фундаментом, в любой из наружных стен. Второй выход будет удалять из дома грязный воздух. Обычно его располагают на крыше и сводят к нему все вытяжные каналы. Вытяжная труба должна на 0,5 метра возвышаться над крышей дома. Если дом достаточно большой, таких вытяжных труб может быть несколько.

Вентиляционные каналы делают из металлов, не подверженных коррозии, с гладкими стенками, прямоугольного сечения. Отверстия каналов снаружи и внутри дома заделываются решеткой. Необходимо также предусмотреть систему подогрева воздуха в зимнее время. Для этого возле вентиляционного канала устанавливают обогреватель.

Таким образом, естественная вентиляция частного дома своими руками абсолютно реальна, не требует больших денег и особо сложных инженерных решений, но зато бережет здоровье членов семьи, улучшает комфортность проживания и предохраняет дом от возникновения плесени и избытка влаги.

• Строительство цокольного этажа Устройство вентиляции в доме Вентиляция в коттедже Вентиляция в частном доме Обустройство вентиляции в доме из СИП-панелей Вытяжка в гараже – для чего она нужна? Принцип работы и.

Нет вентиляции на кухне. Самая серьезная ошибка при ремонте на кухне

Зашел на днях в гости к родителям и ужаснулся. Ремонт здесь был сделан несколько лет назад, но строители допустили серьезнейшую ошибку, которая существенно ухудшила качество жизни проживающих в квартире. Ошибка хорошо видна на этой фотографии. Найдете её?Это стандартная ошибка, которую допускают почти все строители. В канал к вентиляционной шахте замуровывают круглую трубу, к которой подключают короб от вытяжки на плитой. А на вытяжке стоит обратный клапап. Таким образом, при выключенной вытяжке воздухообмен на кухне отсутствует. Ситуация многократно усугубляется при наличии газовой плиты, которая в процессе работы в огромных количествах выделяет угарный и углекислый газ. Открывать окно для проветривания малоэффективно, т.к. конвекция воздуха при отсутствующей вытяжке минимальна.2.Отсутствие вентиляции негативно влияет на здоровье, а угарный газ вообще смертельно опасен для человека. Так делать нельзя! Берём перфоратор и увеличиваем отверстие под прямоугольную накладку с двумя каналами для вентиляции. Верхний для подключения вытяжки, нижний для вентиляции самой кухни в то время, когда вытяжка не работает.3.Вторая ошибка — использование на вытяжке канала диаметром 100 мм. Площадь сечения в таком случае крайне недостаточна для того, чтобы обеспечить воздухообмен более 100 м3/час, а это сильно меньше даже первой скорости вытяжки. Обязательно использовать воздушный канал диаметром 125 мм, который без проблем позволит удалять из кухни обработанный воздух в количестве до 350 м3/час.4.Правильная вентиляция на кухне. Пропало ощущение духоты, которое присутствовало даже при открытом окне (у кухни появился свой вентиляционный канал). В несколько раз снизился шум от вытяжки (из-за увеличения диаметра воздуховода до 125 мм). На кухне стало комфортно находиться.Прошелся поиском по картинкам по запросу «фото ремонта на кухне» — в 9 из 10 случаев точно такая же ошибка: вентиляционный канал от вытяжки на 100 мм и отсутствие канала для вентиляции самой кухни. Какой толк от так называемого «евро-ремонта», если строители нарушили все правила устройства вентиляции в жилых помещениях (в особенности при наличии газовой плиты)?

Вытяжка на кухне – самый простой способ улучшения воздухообмена

При монтаже дополнительной вентиляции на кухне, то есть вытяжки необходимо руководствоваться СНиП 41-01-2003. Устанавливать можно разные виды вытяжек:

• Подвесные, которые крепятся непосредственно над газовой плитой. Такие модели «улавливают» отработанный воздух и выводят его в индивидуальную шахту.
• Встраиваемые, которые монтируются в специальном навесном шкафу. Некоторые модели этого вида вытяжек имеют выдвижные панели, благодаря которым увеличивается площадь захвата.
• Купольные. Этот вид вытяжек устанавливается непосредственно над плитой и имеет более современный вид.

Вытяжку нельзя подключать в общий вентканал

Любая вытяжка оснащена фильтром. Для поддержания свежести в кухне стоит необходимо своевременно заменять многослойные жироулавливающие фильтры. Вытяжка монтируется с помощью кронштейнов или шурупов, а также по желанию декорируется навесным шкафом. В навесном шкафу размещается и розетка для запитывания электрооборудования.

Что учесть перед выполнением вентиляции

Думая, как правильно сделать вытяжку в погребе, следует учесть некоторые моменты:

• учесть вентиляцию для погреба на момент постройки;
• выбрать правильный диаметр;
• правильно расположить вентиляционные трубы.

Определяясь, как в погребе сделать вентиляцию, важно продумать схему и отразить в ней основные моменты

Создание вытяжки при постройке

Сама правильная вытяжка в погребе может быть создана лишь тогда, когда закладывается одновременно со строительством дома. Тогда можно учесть потребности семьи и будущее использование подвального помещения.

Когда кладутся стены погреба, за кладкой оставляется специальный проем, куда можно будет вставить вентиляционную трубу. Иногда труба устанавливается уже на этом этапе. В кладке делается небольшое отверстие, куда подводится эта труба для вытяжки воздуха.

Правильный подбор диаметра вентиляции

Вентиляционные трубы не должны быть слишком маленькими в диаметре, так как в таком случае приток и отток кислорода не будет полноценным, и затхлый воздух будет скапливаться внутри помещения.

Важное условие для качественной вентиляции – равномерность диаметров для приточной и вытяжной трубы. В редких случаях вытяжная может быть немного больше. Тогда воздухообмен будет происходить быстрее

Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена

Тогда воздухообмен будет происходить быстрее. Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена.

Плохой доступ кислорода в подвал и отток испарений может быть опасным для человека. Опустившись в погреб, можно ощутить резкую нехватку воздуха. У некоторых это даже приводит к обморокам.

Как расположить вентиляционные трубы

Вентиляция в погребе под домом будет полноценной, если обе трубы для циркуляции воздуха расположены правильно относительно друг друга. Они не должны быть размещены рядом. Идеально, если возможно, установить их в противоположных стенах. В крайнем случае, это можно сделать по одной стене, но в разных углах.

Такое размещение позволит полноценно обновлять климат в подвале. Когда чистый воздух попадает в помещение, он, перед тем, как выйти наружу, пройдет большее расстояние. Так в подвале будет свежее.

Важен и уровень расположения приточной и вытяжной трубы. Свежий воздух всегда прохладнее. Поэтому приточный канал следует размещать внизу, недалеко от пола. Вытяжное отверстие идеально разместить прямо под потолком. Пройдя через подвальное помещение, кислород нагревается и поднимается вверх. Благодаря такому размещению воздухообмен будет проводиться качественно.

Свободный конец вытяжной вентиляционной трубы выводят наружу и поднимают примерно на 1,5 м выше конька. Когда выполняется вентиляция погреба под домом, часто применяются канализационные пластиковые трубы. Их диаметра вполне достаточно, чтобы отлично справиться с вентиляционными функциями.

Важно, чтобы в трубах для притока и оттока воздуха было как можно меньше поворотов. Следует проследить, чтобы по всей длине был один диаметр трубы. Если где-то будет сужение, качество вентиляции резко снизится

Если следовать этим рекомендациям, обмен кислородом будет более свободный

Если где-то будет сужение, качество вентиляции резко снизится. Если следовать этим рекомендациям, обмен кислородом будет более свободный.

Внешние концы вентиляционных отверстий всегда следует закрывать решетками. Без них всегда сохраняется вероятность попадания туда мелких грызунов, или мусора. В итоге, эти каналы быстро засоряются, и сырость не выводится из подвального помещения.

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

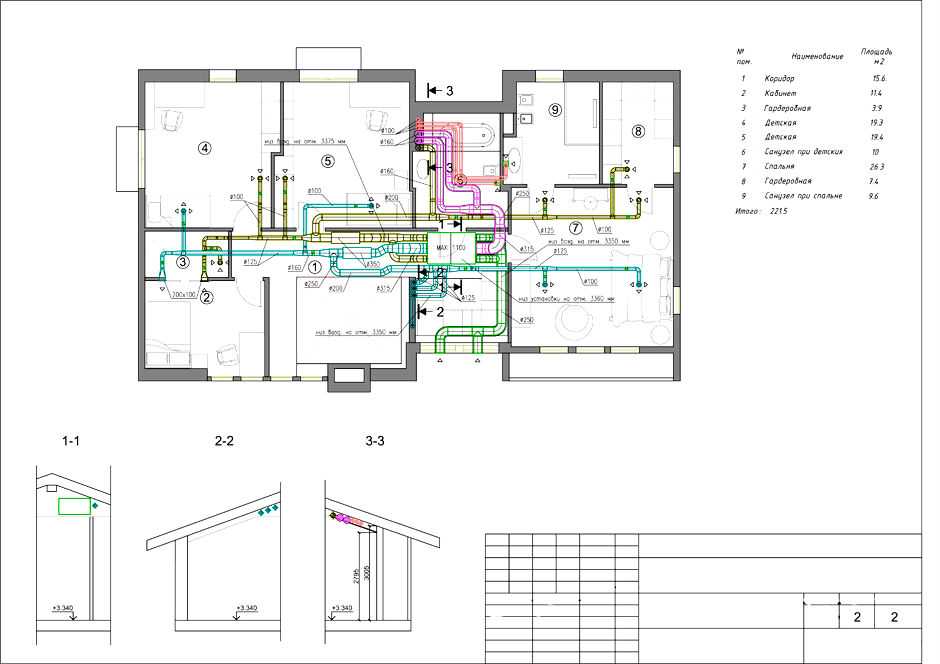

Руководство по проектированию вентиляционной системы

Схема движения воздуха.

Сначала вам нужно выбрать наиболее оптимальное место для установки вентиляционной системы. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или сделать самостоятельно любую из них. В зависимости от предназначения и выполняемой функции, они делятся на приточные и вытяжные. Приточная вентиляция отвечает за нагнетание воздуха в помещения, а вытяжная занимается его удалением.

Вентиляционные системы делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается принудительных систем, в их состав входят специальные устройства, отвечающие за воздухообмен. Со схемой принудительной вентиляции можно ознакомиться на рис. 2. Для большего удобства сохраните и используйте во время работы схему принудительной вентиляции и в таком виде.

В зависимости от зоны обслуживания, вентиляционные системы делят на местные либо общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но его можно рассмотреть в качестве варианта воздухообмена для частного дома, если он имеет сравнительно большую площадь и в нем проживает много людей.

Подберите место для установки системы. В большинстве случаев вентиляцию организуют таким образом, чтобы воздух отводился через крышу. Начертите план отведения воздуха из дома. Предварительно нужно определить пути вентиляции.

Схема рекулератора.

Выберите места для размещения отверстий и установки вытяжного вентилятора, если вы собираетесь его устанавливать

Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующих размеров

Он позволит вам сэкономить время в дальнейшем.

Уточните местонахождение проводки

Важно, чтобы она не мешала обустройству вентиляции. Уточните, сможете ли вы самостоятельно выключить подачу электроэнергии

В случае если система включает в себя вытяжной вентилятор, следите за тем, чтобы прикрытие для него имело размер, достаточный для соединения внутри всех проводов.

Проверьте качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, в действительности способны существенно снизить эффективность воздухообмена.

Раздельная система центральной вентиляции и кондиционирования

В этом варианте предусматривается объединение систем кондиционирования и вентиляции, которые работают независимо друг от друга.

Две раздельные сплит-системы

Они просты в управлении, обладают вполне приемлемой стоимостью, а также имеют ряд сервисных функций: дезодорирующие и антибактериальные фильтры, управление потоком воздуха, которое полностью исключает появление сквозняков, ионизация воздуха. Недостатком сплит-системы является отсутствие возможности добавления свежего воздуха во время работы. Проще говоря, этот кондиционер не сможет заменить полноценную систему вентиляции. Кроме этого, одна сплит-система рассчитана на работу только в одном помещении.

Две раздельные сплит-системы кондиционирования могут работать, например, на каждом из этажей двухэтажного дома

Мультисплит-система

Эта система представляет собой сплит-вариант, включающий в себя несколько внутренних блоков. Такие кондиционеры можно применять в тех случаях, когда необходимо управление климатом целого этажа. Такая установка вентиляции в частном доме не сильно изменяет внешний облик здания, ведь для кондиционирования сразу нескольких помещений хватит работы одного-единственного внешнего блока. При этом стоит отметить, что в случае неисправности одного блока, из строя выйдет сразу вся система.

Принцип работы мультисплит-системы кондиционирования

В большинстве случаев, мультисплит идёт в комплекте с внутренними блоками, обладающими одинаковой мощностью. Если вы собираетесь использовать данную систему для управления микроклиматом в помещениях, которые отличны друг от друга по площади, то от этой идеи лучше отказаться, так как некоторые блоки будут работать либо с перегрузкой, либо с недостаточной мощностью.

Канальный кондиционер

Внутренний блок такой системы располагается, как правило, за подвесным потолком в одном из подсобных помещений. От этого внутреннего блока отходят несколько воздуховодов, что позволяет одному и тому же кондиционеру обогревать или охлаждать сразу несколько помещений. В комнатах при этом требуется установка только малозаметной вентиляционной решётки.

Схема установки канального кондиционера в доме

Канальное кондиционирование дома позволяет подмешивать до 25% свежего воздуха с дальнейшей регулировкой параметров в каждом помещении. Такие типы устройств обойдутся дороже, нежели простые сплит-системы, но их преимущества полностью окупают высокую стоимость.

Приоритетный объем воздухообмена

Нормативные документы предназначены для определения параметров естественного оборота воздуха. Для жилого помещения площадью 30 м2 воздухообмен должен составлять 4.5 м3 воздуха на 1 м2. При бóльшем объеме помещения, на каждого человека требуется 30 м3 свежего воздуха в час.

Согласно законам гравитации теплый воздух, насыщенный паром нашего дыхания и прочими бытовыми испарениями движется вверх. Это свойство учитывается при проектировании системы. Приточные компоненты располагаются ниже вытяжных

В кухне и санузле показатель должен быть в пределах 110-140 м3/ч. Для принудительной вентиляции показатели будут больше.

Для обустройства вентиляции в своем доме отлично подходят пластиковые трубы диаметром 160 мм. Этот параметр обеспечивает поступление воздуха около 30 кубических метров за 1 час при высоте воздуховода 3 метра. При иных показателях эффективность будет меньше.

При необходимости увеличения пропускной способности можно увеличить сечение воздуховода и его длину. Для обеспечения максимальной тяги в каждой комнате, на одном этаже должна быть одинаковая длина воздуховода.
