Правила установки кондиционеров на фасадах зданий

Правила установки внутреннего блока

Внутренний блок над дверью

Внутренний блок – та часть сплит-системы, дизайну, функциональному совершенствованию которой уделяется огромное внимание. И не напрасно, ведь он находится внутри помещения, можно сказать, является «лицом» климатического оборудования

Монтажу внутреннего блока кондиционера предъявляется много требований, которые призваны наиболее качественно организовать его. Перечислим основные правила установки внутреннего блока сплит-системы, используемые специалистами:

  • Монтаж устройства лучше всего проводить до или после ремонта в помещении. Так можно проложить коммуникационные пути наиболее удобным, менее затратным способом.
  • Необходимо соблюдать строго обозначенные расстояния до ближайших стен, перекрытий: до потолка минимум 10 см, до стен минимум 10 см с учетом того, что от устройства до точки выхода коммуникаций – не менее 50 см.
  • Нельзя устанавливать за шторами окна, в нишах. Это ограничит охлажденный воздушный поток, он будет циркулировать только по пространству оконного проема.
  • Не следует устанавливать над высокими комодами, шкафами (минимум – 1м). Воздушный поток также будет ограничен препятствием, при этом скопившаяся на мебели пыль попадет в помещение.
  • Нельзя устанавливать над элементами отопительной системы. Температурный датчик внутри устройства будет постоянно фиксировать высокую температуру, побуждая его непрерывно работать в режиме охлаждение. Это приведет к быстрому износу деталей, выходу из строя климат-системы.
  • Располагать таким образом, чтобы места отдыха, работы, частого пребывания людей находились вне прямого охлажденного воздушного потока.
  • Климат-устройство должно располагаться строго горизонтально во избежание скопления, а затем перелива конденсата из дренажной емкости.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке. Так, для внутреннего блока необходимо соблюдать следующие параметры:

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Выбор места для наружного блока

Наружный блок сплит-системы сжимает фреон, передавая его во внутренний. Конденсатор, находящийся в этом блоке, отдает теплый воздух, раздуваемый вентилятором. Этот факт стоит учитывать, выбирая место для наружного блока системы.

Определение места для данного блока зависит от ряда факторов. Шум работающего вентилятора может причинять неудобства соседям. Ветер, направленный на вентилятор наружного блока препятствует его нормальной работе. Установка на застекленной лоджии может создать некоторые проблемы с отводом теплого воздуха. Попадание прямых солнечных лучей, как и воздействие атмосферных осадков, негативно сказывается на функционировании агрегата.

Не стоит размещать его и вблизи деревьев, так как при порывах ветра возможно попадание в блок веток или листьев. Запрещено монтировать наружный блок сплит-системы вблизи газовых труб.

Выбор места для наружной части системы осуществляется и с учетом сокращения длины трубок, соединяющей наружный и внутренний блоки.

Отдельное внимание необходимо уделить отводу конденсата. Жидкость не должна стекать на фасад дома. Лучше всего отводить конденсат в канализацию, однако это может оказаться весьма недешево

Лучше всего отводить конденсат в канализацию, однако это может оказаться весьма недешево.

Место для наружного короба выбирается таким образом, чтобы обслуживание его не вызывало никаких затруднений.

Правила монтажа коммуникаций

Во время установки кондиционера на правильный монтаж трассы для охладительного контура отводится значительное время, что обусловлено факторами:

  • Максимальное расстояние между блоками – 30 м. На расстоянии до 5 м все свойства охлаждающей жидкости сохраняются. Чем больше расстояние, тем больше потерь.
  • Соединение медных труб должно быть герметичным, система подачи фреона максимально заизолирована, чтобы избежать утечки газа, которая снизит рабочие характеристики климат-системы, вплоть до выхода ее из строя.
  • Лучше всего для охлаждающего контура проштробить трассу в стене. Коммуникации будут спрятаны, что сохранит эстетику помещения. Если ремонт уже сделан, трубы закрываются пластиковым коробом. При этом нужно обеспечить доступ к соединениям для сервисного обслуживания.

Минимальное расстояние

  • Нельзя допускать перегибов фреонового трубопровода, чтобы охлаждающая жидкость циркулировала свободно.
  • Для климат-системы рекомендуется провести отдельный электрический кабель с отдельным выключателем в щитке, чтобы снять нагрузку с общей сети питания, особенно если она уже старая.
  • Все соединения электрических проводов надежно изолировать.
  • Дренажную трубку лучше всего уложить в отдельную штробу.
  • Правильным будет провести патрубок к канализационной трубе для отведения конденсата.
  • Если такой возможности нет, трубу можно вывести возле наружного элемента климат-системы, следя при этом, чтобы конденсат впоследствии не портил фасад здания, не попадал на прохожих.
  • Внутри отверстия наружной стены устанавливается подстаканник, через который пропускаются соединительные коммуникации.
  • Трубы с хладагентом, электрический кабель, дренажный патрубок обязательно упаковываются поролоновой трубой, обматываются виниловой лентой.
  • После крепежа наружной части кондиционера на фасад и подключения климат-системы необходимо провести вакуумацию (минимум 50 мин) при помощи специального оборудования. Так обеспечивается полное удаление воздуха, жидкости из охлаждающего контура, исключая появление коррозии на внутренней поверхности труб.
  • Обязательно провести пробный пуск кондиционера в окончании монтажных работ.
  • Необходимо проверить устройство на отсутствие утечки хладагента, наличие постоянного давления внутри контура, своевременное выведение конденсата. Тестируются основные функции климат-системы.

Назначение и функции корзины под кондиционер

Кованная антивандальная корзина защитит кондиционер от намеренной порчи и кражи

Антивандальная корзина для кондиционера – это металлический каркас, который обтянут решеткой со всех сторон. Имеется доступ в виде дверцы на створках с замком – висячим или встроенным. Полная защита включает в себя установку сигнализации, издающей звук, по которому сторож или ответственное лицо должен вызвать помощь.

Защита со всех сторон решеткой, изготовленной из металла или прочной нержавеющей стали – это гарантия безопасности дорогостоящего оборудования. Есть варианты дешевле и проще – защитные козырьки, сделанные из легкого алюминия или тонкой стали. Их функция сводится к защите от падающих сверху сигаретных окурков или птичьего помета. В случае падения снега или льда с крыши – такое приспособление кондиционер не спасет. Известны случаи, когда глыба весом 60 кг отрывала легкий козырек вместе с ножками, на которых был установлен кондиционер. Внешний блок удерживали трубы, соединяющие его с внутренним оборудованием.

Нарушить положение блока, расположенного вблизи проезжей части, могут грузовые автомобили, случайно зацепившие оборудование. Это происходит возле магазинов, когда происходит разгрузка товаров и водитель старается подъехать поближе. Даже самая сильная защита пострадает от многотонного объекта, но в ряде случаев водитель, услышав скрежет металла, останавливается и поломки удается избежать.

Уличный чехол для кондиционера одновременно выполняет декоративную функцию. В таком случае его стараются выполнять в определенной технике: кованными, окрашенными под бронзу или с эффектом старины. Варианты отделки разные, исходя из стиля здания и места расположения прибора.

Короб обязательно должен открываться, чтобы мастера могли обследовать оборудование, отремонтировать или заменить детали.

Минусами установки являются:

  • ограничение доступа для обслуживания;
  • для ремонта компрессора нужно будет демонтировать решетку, а это дополнительные расходы.

Необходимость установки защитного короба нужно определять исходя из места нахождения внешнего блока, его доступности для посторонних лиц, конструкции крыши.

Преимущества

Данные конструкции полностью или частично закрывают наружный блок. Они имеют различный дизайн из горизонтальных, вертикальных алюминиевых ламелей или перфорации. Сквозные отверстия на поверхности обеспечивают доступ воздуха к технике. Производитель предлагает рисунки перфорации на выбор, в том числе по запросу заказчика разрабатываются индивидуальные узоры.

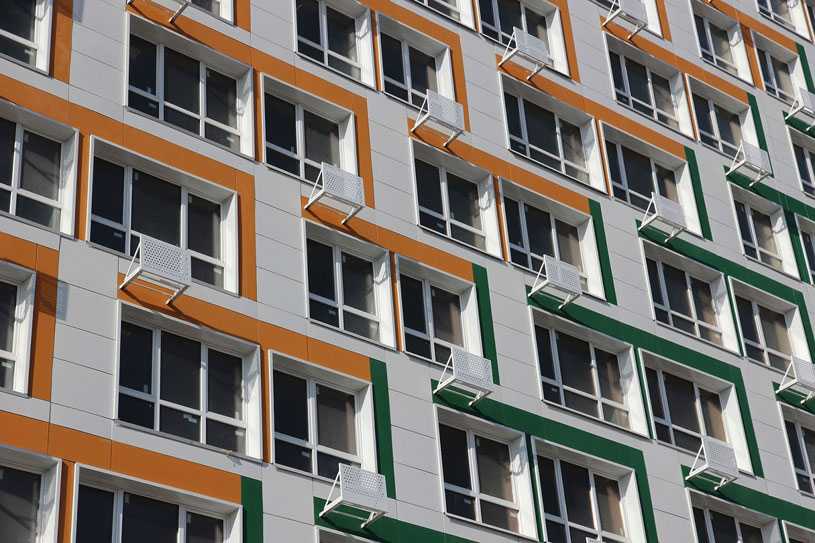

Облик здания преображается: наружные блоки оказываются закрытыми защитно-декоративными элементами, которые можно возводить в ниши или соединять между собой. Корзины, короба, экраны органично вписываются в дизайн дома, выгодно дополняют его. Можно выбрать оттенок, максимально соответствующий цвету фасада — тогда наружные блоки совсем не выделяются на фоне стены. Другой вариант — контрастные цвета. Если у фасада сдержанное цветовое решение, защитные элементы могут выступать в роли ярких акцентов. Доступны для заказа двухцветные модели.

Продукция «Корбас» сертифицирована: изделия прошли соответствующие испытания. Они не нарушают работоспособность кондиционера и со временем не теряют эстетичности. Специально разработанные кронштейны для крепления подходят для монтажа конструкций на любой фасад.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

  • максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
  • минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

  • поломка деталей кондиционера;
  • переход вибраций от наружного модуля к настенному;
  • нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Нужно ли согласовывать установку кондиционера с соседями

Даже если агрегат поставлен, то мало кого это интересует, если только не мешает и не приносит неудобств соседям. В этом случае жильцы могут пожаловаться и будет произведен демонтаж. Какие это случаи конкретно?

  • Кондиционер издает громкие звуки при работе и тем самым нарушается «Закон о тишине».
  • Закрывает обзор из окна квартиры соседей, при осадках капли отскакивают от агрегата и попадают в чужое жилище.
  • Неправильно установлена дренажная трубка, жидкость стекает по ней на окна соседей или на стены фасада, чем и разрушает.
  • Когда нарушаются санитарные нормы и безопасность — есть, например, угроза возгорания или треснула при установке стена фасада.

Вопрос получения у соседей разрешения спорный, потому что все жильцы — владельцы с одинаковыми правами, а значит и хозяин кондиционера имеет право его поставить.

Стандартный и нестандартный монтаж кондиционера

Существуют два варианта установки домашних кондиционеров: стандартная и в два этапа.

Под бытовым холодильным оборудованием подразумевают настенные сплит-системы, которые чаще всего размещают в квартирах и офисах.

Стандартный

Стандартная установка кондиционера проводится за один день и предполагает выполнение работ в такой последовательности:

  • закладывание фреоновой трассы (до 5 метров);
  • установка обоих блоков на стене;
  • пуско-наладка и запуск в тестовом режиме.

Когда предполагается провести стандартную установку кондиционера, то следует приготовить:

  • 5 м медной трубы для трассы;
  • 5 м провода под питание;
  • 2 м короба под питание;
  • 1 м короба под магистраль.

В стандартном монтаже внешний блок кондиционера устанавливают под окном на фасаде здания. Фиксацию проводят с помощью кронштейнов, которые закрепляются к стене дюбелями и «глухарями». Привлечение альпинистов не требуется. Внутренний модуль крепят на стене справа или слева от окна, оставив зазор между потолком и верхом блока не менее 10 см, при этом расстояние от пола до устройства не должно превышать 3 м, в противном случае качество охлаждения заметно снижается.

Коммуникации прячут в короба, дренаж отводят через стену наружу – конденсат выходит самотеком.

В два этапа

В каких случаях требуется установка кондиционера в два этапа и как она проходит?

  • На первом этапе мастер просверливает отверстия в стене и проштрабливает канал для межблочных коммуникаций. При необходимости концы медных трубок закрывают от мусора и пыли. Возможно также крепление кронштейнов и наружного блока без подключения;
  • На втором этапе после чистовой отделки помещения вешают внутренний блок, соединяют его с внешним межблочными проводами и трассой. Затем осуществляют пуско-наладочные работы с опрессовкой и вакуумированием холодильного контура. При необходимости производят дозаправку системы фреоном. После проводят запуск системы в тестовом режиме для проверки ее работоспособности.

В самом конце происходит подписание акта приема выполненных работ.

В перечисленных ниже случаях установка кондиционеров в два этапа предпочтительнее:

  • Монтаж на этапе строительно-ремонтных работ в помещении. В данном случае межблочные коммуникации укладывают в штробу, а не в короба. Это обеспечивает более привлекательный внешний вид готовой системы;
  • Монтаж в зимнее время. Осуществлять пуско-наладку в минусовые температуры нежелательно из-за технических особенностей работы сплит-систем. Включение в мороз может привести к поломке компрессора, а вакуумация – к образованию излишней влаги в контуре.

Виды

Вы можете заказать следующие типы изделий для наружного блока.

Экран. Самое экономичное решение. Закрывает блок спереди. У экрана нет боковых частей. Возможна установка на работающий кондиционер. Экран оптимален, если вы хотите скрыть неэстетичный вид блока. Предусмотрены варианты дизайна и крепления.

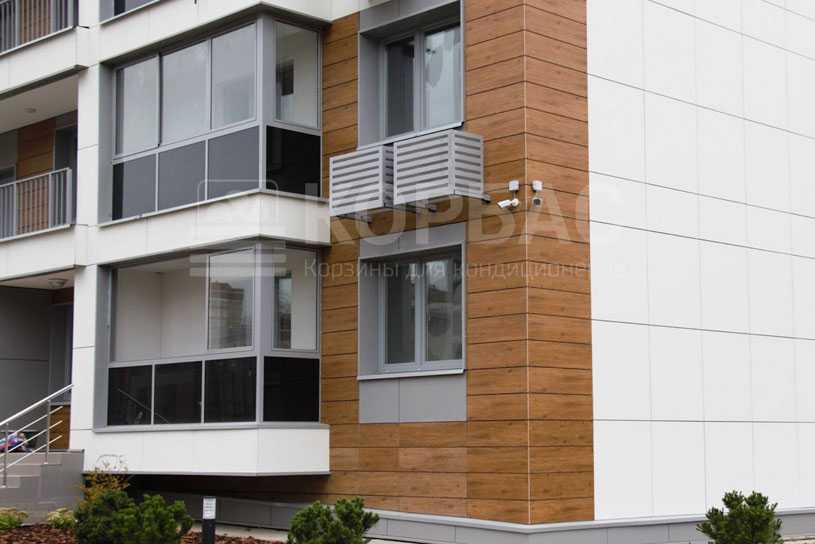

Корзина. Защищает блок с трех сторон — по бокам и спереди. У заказчика есть возможность выбрать типоразмер для любого типа кондиционера. Исполнение также варьируется.

Короб. Защитная функция выражена сильнее всего. Короб закрывает блок спереди, по бокам и снизу. Можно установить козырек от падающих с крыши сосулек и кусочков льда. Обеспечивает защиту от хулиганов при расположении на нижних этажах.

Установка кондиционеров на вентилируемый фасад в Москве цена

Как было показано в данной статье, установка кондиционеров на вентилируемый фасад — значительно более усложненный монтаж, требующий большое количество дополнительной работы. Поэтому и цена такой работы, разумеется, выше.

Установка кондиционеров на вентилируемый фасад в Москве — цена указана в таблице:

Площадь комнаты

до 25 кв м.

до 35 кв м.


Соответствующая мощность кондиционера

модели 07-09

модель 12


Установка кондиционера на вентилируемый фасад — без штробления

цена 14 000 руб

цена 16 000 руб


установка со штроблением в 2 этапа

цена 16 000 руб

цена 18 000 руб

При этом в редких случаях — если надо установить внешний блок кондиционера на недоступной из окна глухой боковой стене дома — могут также потребоваться услуги альпиниста для установки кондиционеров на вентилируемый фасад. Это — дополнительные расходы времени и денег и Вам прежде всего необходимо взять в ДЕЗе ключ от крыши дома.

Итоги

Установка сплит системы на вентилируемом фасаде не так сложна, как может показаться на первый взгляд. Главное — соблюдать несложные правила. Постарайтесь выполнить работу аккуратно, и не забудьте поставить на место фасадные плиты, чтобы здание выглядело так же красиво, как перед монтажом кондиционера.

Используйте качественные анкеры и строительный уровень. Кондиционер должен быть установлен с правильной горизонталью и вертикалью. Если вам мешает утеплитель, вырежьте его часть, но не увлекайтесь. Иначе стена может начать промерзать.

Также не забудьте загерметизировать все щели, образовавшиеся после монтажа. Иначе через них начнет задувать ветер и жильцам будет некомфортно в помещении.
