Как подключить блок розеток: правила установки и схемы подключения

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

  • контактов;
  • основания (колодки);
  • защитного корпуса.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

  1. Наружная;
  2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.


Виды проводки

Эти предметы разделяются на два типа:

  1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
  2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Читать далее: Принудительная вентиляция в ванной комнате и туалете

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Особенности монтажа двойного подрозетника

Для стыковки подрозетников в бетонную стену берут специальные соединители. Такие конструкции ещё получили название бабочек. Разъёмы размещают, чтобы подключить бабочки на боковинах. Благодаря этому можно соединить как 2 подрозетника, так и гораздо большее количество.

Работы выполняют со следующим порядком:

· Сначала делают разметку. Надо отсчитать расстояние от пола до того или иного элемента. Полоса – строго горизонтальная, с определённой высотой. Тогда установить подрозетник в бетонную стену не составит труда.

· Подрозетники прикладывают к полосе, уже соединённые бабочкой. На полосе надо пометить центральные части каждого из устройств.

· Создают отверстия одним из способов, который был описан ранее.

· Между отверстиями создают соединительные штробы. Подходящий инструмент для этого – болгарка.

· Погружение провода внутрь одного из отверстий.

· После этого работа идёт стандартно. Легко разобраться с тем, как установить подрозетник в бетонной конструкции.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

  1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
  2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
  3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
  4. Зачищенные концы провода заводятся внутрь коробок.
  5. Коробки закрепляются в стенной панели.
  6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
  7. Блок устанавливается внутрь коробки и закрепляется в ней.
  8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

При выборе конкретной модели могут иметься некоторые особенности монтажа, однако, последовательность подключения не отличается от вышеописанной.

Подключение с одноклавишного блока

Схема подключения розетки с одноклавишным выключателем

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

  1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
  2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
  3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
  4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
  5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Блоки, имеющие светодиодную подсветку схем, технически ничем не отличаются от обычной сблокированной электротехнической арматуры. При этом, схема питания светодиода заложена в конструкцию прибора и никакого дополнительного подключения не требует.

Важно знать до начала работ

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий

И не подключайте, пока монтажные работы не будет завершены. Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

  1. Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
  2. Строго запрещено перекусывать кусачками провода под напряжением.
  3. В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

  • не ниже 20 см от пола;
  • на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Для этого стоит принимать во внимание:

  1. Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
  2. Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
  3. При прокладке проводки не стоит укладывать провода, переплетая пучками.

Виды встраиваемых розеток

Выпускают несколько разновидностей подобных устройств:

  1. Выдвижной вертикальный. При извлечении из столешницы блок движется вверх. Для этого нажимают на крышку, после чего она немного приподнимается. Далее, взявшись за крышку, блок переводят в рабочее положение, в котором он автоматически фиксируется. Самые дорогие модели выдвигаются самостоятельно за счёт работы мотора по сигналу сенсорной клавиши. Обратно в столешницу блок задвигают нажатием на крышку, предварительно отжав фиксатор. Крышка защёлкивается.

    Блок выдвигается посредством нажатия на крышку

  2. Выдвижной горизонтальный. Действия производятся аналогичные, но при нажатии на крышку она откидывается под углом к поверхности столешницы, вытягивая наружу блок. Розетки расположены горизонтально, потому блок выдвигается на незначительную высоту. К некоторым моделям сложно подключать вилки с кабелем, отходящим в сторону.

    Розеточный блок выступает над столешницей на незначительную высоту

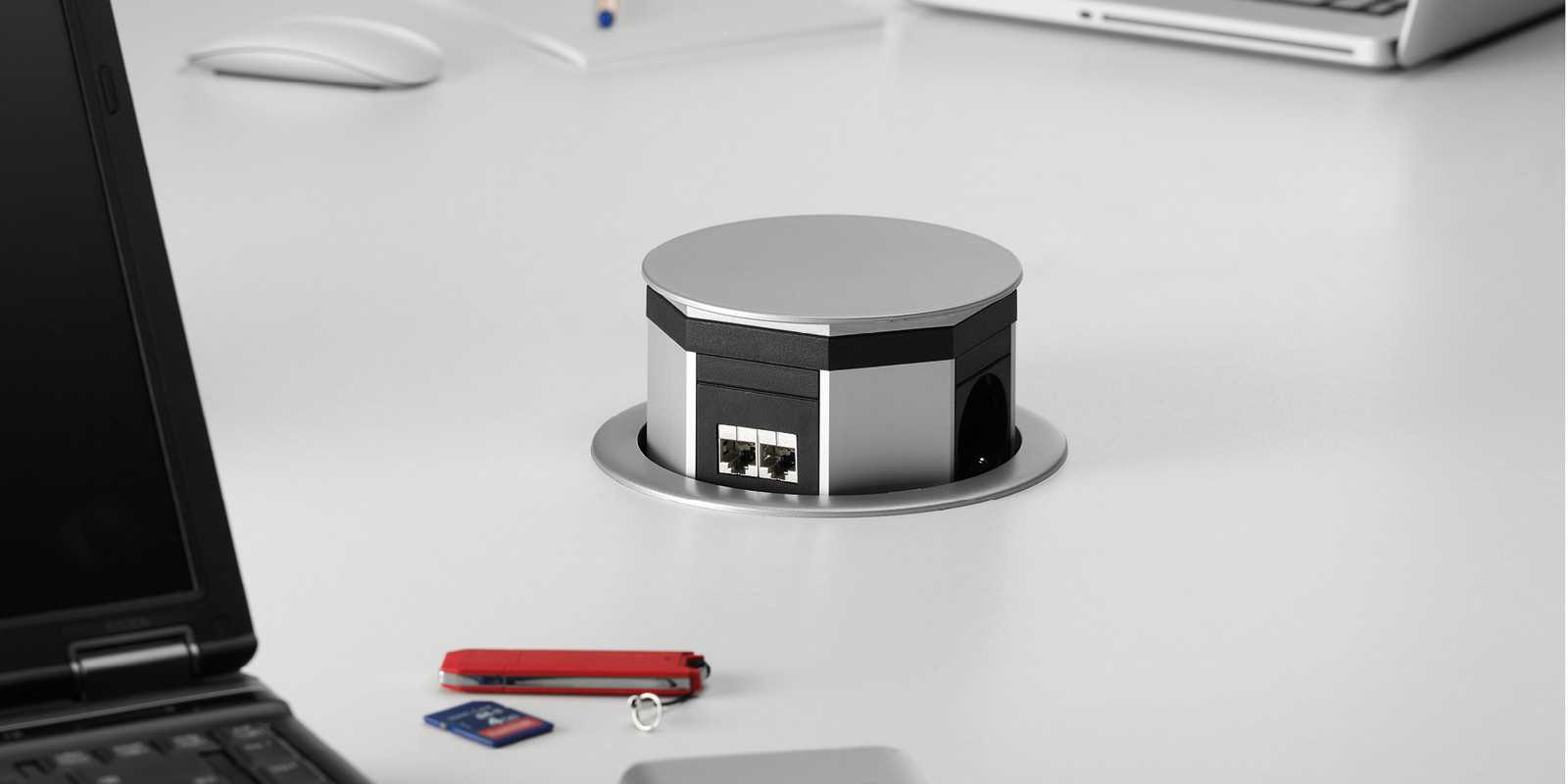

  3. Поворотный. Блок опрокидывается на 180° относительно центральной оси, так, что розетки оказываются вверху, а крышка — внизу. При этом розетки из столешницы не выступают, оставаясь с ней заподлицо.

    При помощи электромоторчика блок с розетками осуществляет поворот на 180 градусов

В некоторых вертикальных моделях розетки выстроены не в высоту, а по периметру. Они выдвигаются незначительно, на ширину всего одной розетки.

За счёт расположения розеток по периметру вертикального выдвижного элемента высота его подъёма над столешницей уменьшается.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Подготовительные работы

Объем подготовительных работ будет зависеть от того, ставится ли розетка на новом месте, либо ею просто хотят заменить старую обычную розетку. Рассмотрим оба варианта.

Подготовка перед заменой розетки

Если на месте установки уже имеется розетка, ее нужно демонтировать. Делать это можно только после отключения розетки от электропитания. Выключив автомат, нужно при помощи индикатора фазы проверить, действительно ли электроточка отключена.

Демонтаж розетки

Демонтаж розетки выполняют в следующей последовательности:

  1. Сначала снимают лицевую панель, откручивая удерживающий ее винт. Иногда для доступа к крепежу нужно поддеть плоской отверткой или ножом пластиковую декоративную панель, которая держится на защелке.
  2. Получив доступ к внутренней части, откручивают винты, удерживающие жилы провода в клеммах.

Далее остается открутить крепление, удерживающее основание розетки в подрозетнике.

Подготовка перед установкой новой розетки

В рамках подготовительных работ к месту монтажа новой электроточки от распределительной коробки нужно проложить провод. Для этого в стене перфоратором пробивается канал — штроба.

Когда штроба будет готова, в нее закладывают провод. Правильнее всего поместить его в гофрированную трубку. В этом случае провод, если он перегорит, легко можно будет извлечь и заменить на новый, не разбивая штукатурку.

Штроба розетки

После укладки гофротрубки с проводом штробу нужно замазать цементно-песчаным раствором.

Подключение провода к клеммам распределительной коробки выполняют после установки розетки.

Теперь в стене необходимо выполнить углубление, в котором будет помещаться новая двойная розетка.

Установка розетки в стену

Что понадобиться:

  • розетка
  • электропровода (выбирать стоит с сечением минимум 2 кв.мм.)
  • подрозетник

Итак, после выбора места для розетки и отключения тока, переходим непосредственно к монтажу:

  • Размещаем расстояние от пола 30–100 см. Карандашом отмечаем место установки. Считаем расстояние от распределительного щита до обозначенного места и определяем сколько метров проводки необходимо.
  • Устанавливаем в патрон дрели специальную насадку для сверления отверстий, соответствующую типу стены и работе с электроарматурой.
  • Включите дрель, если нужно возьмите удлинитель, который подходит по мощности для используемой электродрели.
  • Наденьте защиту (очки и, по возможности респиратор) и высверливайте необходимое отверстие в стене.
  • Сделайте канавку под электропровод. Используйте «болгарку» с соответствующим диском или проштробите канавку при помощи зубила и молотка.
  • Затем подрозетник (через который вытаскивается проводка) устанавливается и фиксируется в готовом отверстии.

Первая часть работы завершена.

Подключение

Открывают распределительную коробку. Затем при помощи клеммных зажимов подключают электропровод.

Не рекомендуется использовать метод скрутки проводов. На рынке достаточно удобных небольших клемм, рассчитанных на любое сечение провода. Лучше возьмите их — надежно и безопасно.

Современные способы соединения проводов при помощи клемм и клеммных колодок:

Способы соединения при помощи клемм

Итак,

  1. Снимите крышку с розетки. Ослабьте или открутите винты, которые будут зажимать провода. Вставьте концы провода (заранее зачистив их) и крепко зажмите винтами.
  2. Винтики устанавливаемых лапок ослабляют и сводят к корпусу розетки, которая вставляется, и крепиться (в процессе затягивания винтов) в подрозетник. Лапки, разойдясь по сторонам, фиксируются к подрозетнику и держат конструкцию в стене.
  3. Рекомендуется убедиться в подсоединении всех проводков.

Включайте питание, и тестируйте работу.

Порядок подключения

Виды розеток

Непосредственно перед тем, как подключить двойную розетку с заземлением, вам придётся выполнить следующие подготовительные операции:

  • зачистить концы проводов, подводящих электропитание к розетке;
  • удалить с монтируемого изделия декоративную крышку;
  • ослабить крепёжные болты на клеммах, к которым впоследствии будут подключаться жилы электропроводки.

Подключение к распределительному щитку Дальнейшие манипуляции, связанные с подключением розетки, сводятся, как правило, к следующим операциям:

  1. Концы проводов, выведенные из пластмассовой посадочной коробки, подводятся к контактам и заправляются в соответствующие клеммные отверстия. Фазный и нулевой провода вы можете подключать без учёта их функционального назначения (т.е. их можно менять местами). В отличие от них заземляющий проводник должен подключаться к клеммнику со специальным обозначением, представляющим собой символ заземления.
  2. После подключения проводов корпус розетки без крышки крепится саморезами к монтажной пластиковой коробке (подрозетнику); при этом питающие провода аккуратно заправляются в его корпус.
  3. Розеточные изделия старого образца оснащены специальными лапками, которые позволяют фиксировать его корпус путём затягивания винтов.
  4. После закрепления розетки в подрозетнике следует ещё раз проверить затяжку болтов на клеммниках и только затем установить на место декоративную крышку.

В заключение необходимо предупредить вас о том, что перед проведением всего комплекса мероприятий по подключению розетки, обязательно следует снять электропитание со всей квартиры. Такое отключение производится обычно посредством выключения соответствующего автомата или выкручивания пробок.

Монтаж блока розеток своими руками

Все действия по установке группы точек электропитания выполняются в строгой последовательности.

Разметка стен

Выполняют при помощи строительного уровня или линейки с маркером. Будущие каналы должны располагаться только вертикально или только горизонтально. Запрещается делать косые штробы под кладку кабеля

Важно точно разметить места под установку подрозетников. Между их центральными частями должно быть строго 72 см

В противном случае коробки не станут на место.

Штробление

Штробление стен под розетки

Подготовку каналов под укладку кабеля можно выполнять перфоратором, шлифмашиной, зубилом с молотком. Каждый мастер подбирает способ под себя в зависимости от наличия у него того или иного инструмента.

Принцип формирования штробы выглядит так:

  • По линии разметки болгаркой делается рез с двух сторон. Если мастер работает перфоратором, с шагам 1,5-2 сантиметра вдоль линии делаются отверстия.
  • При помощи молотка и зубила лишний бетон выбивается из стены, формируя каналы под укладку проводки.
  • Технические выемки под установку подрозетников делают перфоратором с коронкой. Здесь также нарезают бетон, а затем выбивают лишнее зубилом и молотком. При необходимости выбирают глубину выемки. Периодически вставляют подрозетник в бетон, проверяя, насколько его края выступают над плоскостью стены. Нормой считается некоторое углубление элементов внутрь. Позднее лишнее свободное пространство заполнится строительной смесью.

Монтаж подрозетников

Вмонтированные подрозетники должны идти в уровень со стеной

Чтобы установить комплект подрозетников, желательно купить специальные пластиковые стаканы под них. Элементы фиксируют в гнёздах с помощью алебастрового или гипсового раствора. Его готовят из сыпучего материала, смешивая с водой в соотношении 4:1. Консистенция должна иметь вид густой сметаны.

Готовый раствор закладывают в гнездо бетонной стены и, выпустив в технические зазоры стаканов провода, монтируют те в стену

Важно отслеживать ровность установки стаканов при помощи уровня. Недопустимо, если они будут выступать над плоскостью стены

С помощью остатков строительной смеси максимально выравнивают стену вокруг будущего блока.

Раствор схватывается примерно за 2-4 часа. Для верности можно дать ему сутки на высыхание.

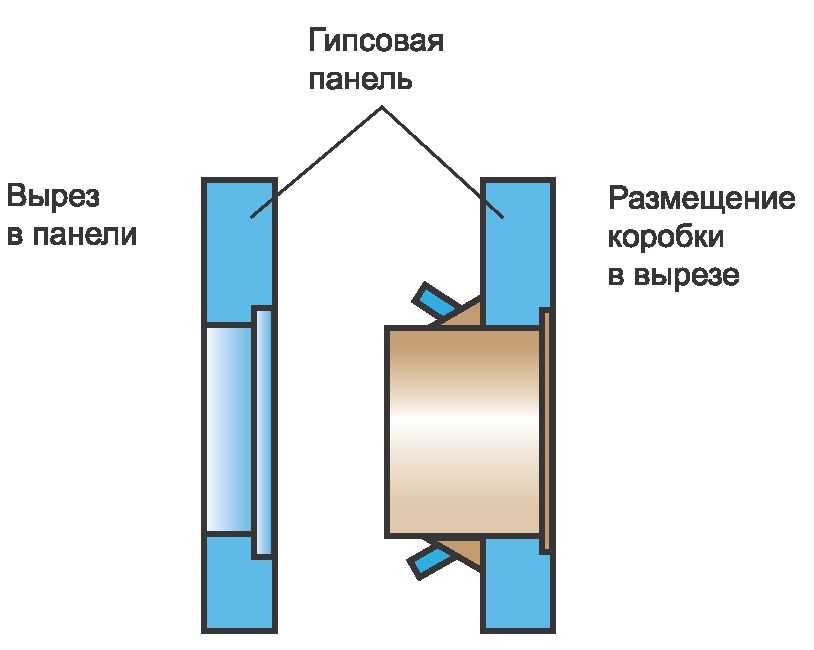

Особенности установки розеточных блоков в гипсокартоне

Установка розеток в гипсокартон требует аккуратности

Если накладной подрозетник нужно встраивать в стену из гипсокартона, здесь можно приложить меньше трудозатрат. Подрозеточный блок имеет специальные лапки, которые нужно просто прижать к ГКЛ-коробу по бокам. В свою очередь наружный выступ-ободок стакана просто не даст ему провалиться вовнутрь. Если в дальнейшем предполагается облицовка стены плиткой, нужно чтобы элемент выступал над плоскостью стены на толщину облицовочного материала.

На момент формирования гнезда под стаканы желательно не давить сильно на стену, чтобы не сломать её. Гипсокартон — материал относительно хрупкий.

Наиболее часто допускаемые ошибки при монтаже

Во время установки блока розеток могут быть допущены следующие ошибки способные повлиять на внешнюю привлекательность или работоспособность изделия:

  1. Использование для соединения с алюминиевым проводом через скрутку проводника с медной жилой. Подобная ошибка может привести к нарушению контакта из-за окисления и прекращению работы изделия. Жилы соединяемых токоведущих проводов должны быть либо из одного металла, либо соединяться через клеммник
  2. Использование плоского провода с однослойной изоляцией и замуровывание его в стене без помещения в пластиковую или гофрированную трубку. Ранее такой метод разрешался, но в настоящее время рекомендуется применение дополнительной защитной оболочки
  3. Применение для изготовления перемычек проводов разного сечения. Это нельзя назвать грубой ошибкой, но для этих целей рекомендуется применять жилу с площадью сечения равной сечению электропроводки
  4. Подключение RE проводника шлейфовым способом, то есть с помощью перемычек между розетками. Как указывалось выше, такой способ считается нарушением ПУЭ
  5. Оставление слишком длинных концов провода при вводе в подрозетник или распределительную коробку. Для комфортной работы, концы провода должны составлять 12-15см. В противном случае могут возникнуть проблемы с его укладкой при завершении монтажа
  6. Устройство счалок или скруток провода в кабель-канале или штробе. Все контакты и соединения должны выполняться только в электрических монтажных коробках (распределительных или розеточных). Это облегчает ремонт и ревизию электрических сетей.

Избегая перечисленных ошибок, пользователь сможет самостоятельно смонтировать блок розеток и пользоваться им на протяжении длительного времени.  статью: → «Как правильно установить и подключить розетку? Схемы подключения».

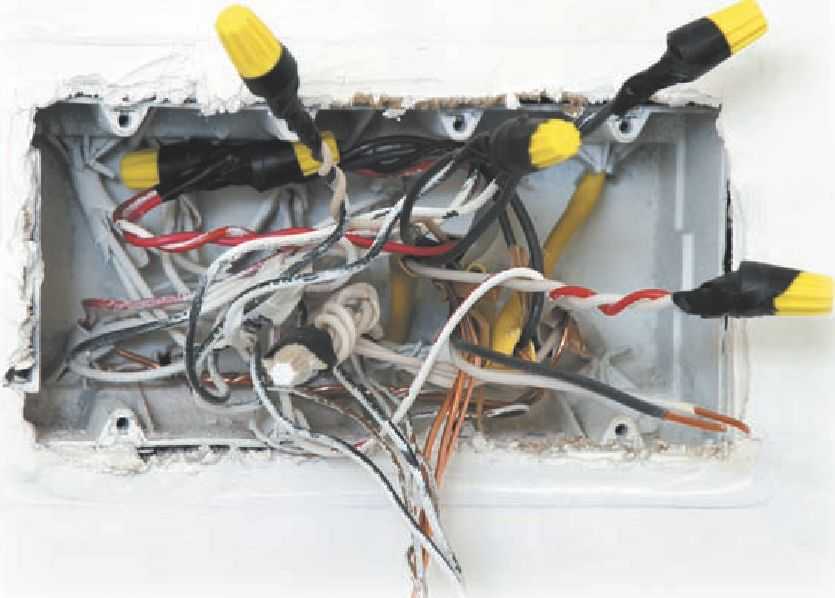

Монтаж распределительных коробок

Размер и конфигурация распределительной коробки зависят от количества соединений проводов и условий, в которых она устанавливается (рис, 7.23).

Рис. 7.23. Снизу к распределительнойкоробке подходит питающий кабель, которыйрасщепляется на несколько отходящих проводов

Скрытая распаянная коробка защищена сама по себе, снаружи лишь крышка. Она бывает двух видов: с защитной прокладкой или без нее (рис, 7.24).

Рис. 7.24. Распределительные коробкирасполагаются по схеме одна за другой,они соединены общим питающим кабелемпри коробочной схеме расключения

В первом случае крышка имеет резиновое кольцо, которое герметизирует ее соединение с коробкой. Во втором крышка крепится шурупами или просто защелкивается в пазах.

При монтаже кабеля в пластиковых трубах независимо от вида монтажа труба должна заходить в коробку на 1-3 см, не оставляя кабель незащищенным (рис, 7.25). Это касается и установочных коробок-подрозетников.

Рис. 7.25. Трубы должны входитьв электромонтажные коробки на 1-3 см

Если коробка небольшого размера, для бурения отверстия под нее можно воспользоваться алмазной коронкой, точно так же, как для выдалбливания углубления под розетку или выключатель. Диаметр коробки в таком случае не должен превышать 70-100 мм (рис, 7.26). Если коробка больше, при помощи все той же коронки пробуриваются несколько углублений рядом, а затем отверстие подравнивается зубилом. Глубина выемки должна быть такой, чтобы закрытая крышка коробки была на одном уровне с поверхностью стены.

Рис. 7.26. Схема соединения проводов в распределительной коробке под одну розетку

Следующий этап монтажа — это заведение внутрь коробки всех соединяемых проводов. На дне коробки или по бокам есть пластиковые лючки, которые отламываются по мере необходимости. В эти отверстия просовываются концы кабелей. Затем провода соединяются между собой при помощи клеммных колодок, колпачков, клемм, сжимов или скруткой вручную. Провода можно дополнительно обмотать изолентой (рис, 7.27).

Рис. 7.27. Распределительная коробка со снятойкрышкой

После этого провода скручиваются, прячутся в коробку и закрываются крышкой. Затем коробка вставляется в углубление и фиксируется в нем при помощи штукатурки или гипса. Кроме того, практически все виды коробок можно прикрепить при помощи дюбельгвоздей или шурупов.

Монтаж в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Монтаж точек в этом случае несколько отличается от обычного способа (рис, 7.28).

Рис. 7.28

Установочная коробка для полых стен:обратите внимание, на какую глубину она должнавходить

Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу (рис, 7.29).

Рис. 7.29. Монтаж распределительной коробкив гипсокартонной перегородке

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой (рис, 7.30). Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте. После этого розетка монтируется в установочной коробке (рис, 7.31).

Рис. 7.30. Крепление установочной коробкив полой стене

Если распаянные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.

Варианты подключения блока розеток

Сначала мы решили предоставить вашему вниманию простую схему подключения блока розеток. На фото ниже вы сможете увидеть, как она выглядит.

Как видите, эта схема подключения считается наиболее популярной. Вводный кабель вам необходимо будет подключить в первый подрозетник. Затем вам следует просто выполнить подключение с другими элементами с помощью перемычек. Если вы планируете подключить к своему блоку варочную панель, тогда лучше будет просто воспользоваться схемой подключения розеток в блоке.

Если ваша розетка соединяется с выключателем света, тогда разводка будет немного другой. Вам самостоятельно необходимо будет сделать перемычку для фазы и подключить ее к необходимым клеммам. Схема подключения блока розетки и двойного выключателя будет выглядеть следующим образом:

Если в вашем доме установлен одноклавишный выключатель, тогда вам необходимо будет на выходе к выключателю подключить один провод, а не два. Если вы желаете увидеть процесс монтажа, тогда вам необходимо изучить его наглядно. Если вам будет интересно, тогда можете прочесть про схему подключения одноклавишного проходного выключателя.

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Способы подключения

Если подключают розеточный блок одной группы, используют шлейфовый метод. В данном случае речь идет о подключении всех участников группы к общей питающей линии проводки. Шлейфовая цепь предназначена для нагрузок не выше 16А.

В параллельном подключении от распредкоробки прокладывается пара кабелей:

  1. Первый кабель идет как шлейф, подавая питание на четыре из пяти розеток пятиместного блока.
  2. Второй кабель направляется к пятой точке группы розеток. Эта точка используется для питания мощной техники.

Преимущество комбинированного подключения в распределении рисков: каждая точка независима от работы находящихся поблизости других членов цепи. У комбинированной схемы есть только один минус, заключающийся в расходах на приобретение кабеля и повышенной трудозатратности электромонтажных работ.

И шлейфовый, и комбинированный метод можно применять для создания открытой или закрытой системы. Шлейфовая методика связана с проделыванием канала в стене, по которому пройдут линии и гнезда для разъемов. Комбинированный способ подразумевает прокладывание проводника PE по стене.

Использование кабель-каналов из пластика увеличивает безопасность системы. К тому же открытая проводка в кабель-канале выглядит эстетичнее. Большая часть каналов имеет перегородки, в которые и укладывается линия. Мониторинг за состоянием проводника можно проводить без проблем, поскольку канал оснащен съемными крышками.

Собственный стандарт

Если появилась идея, как можно необычно установить розетку, лучше сначала посмотреть фото такого расположение розетки в интернете. Это убережёт от возможных проблем.

Необходимо выбирать такое размещение, которое позволит использовать различные электроприборы без каких-либо проблем. Например, наиболее удобное размещение прикроватных розеток – 70 см. На такой высоте довольно комфортно использовать гаджет, который подключен к сети.

Розетки для телевизора лучше разместить ближе к полу, за самый телевизором, дабы провода не мешали передвигаться. Удобное расположение нужно для того, чтобы не использовать удлинители.

Что делать, если контура заземления в многоэтажном доме не имеется?

Два выхода из этой ситуации уже были продемонстрированы (замена всей проводки в доме и установка автоматов УЗО). Но последний из них обеспечивает только мгновенную защиту, при этом работает в связке с заземлителем.

Поэтому правильным выбором будет замена двужильных кабелей трехжильными. Необходимо обустроить контур заземления с тыльной стороны дома. Разводка заземляющей жилы по отдельным квартирам выполняется с помощью медной шины, имеющей равное или большее сечение по сравнению с проводником PEN, который входит в кабель, подведенный к дому.

Перед тем как заземлить розетку, нужно соорудить защитный контур. Недалеко от отмостки (не менее 1,5 м) делают треугольные траншеи со сторонами по 1,2 м на глубину 0,6 м. К отмостке прокапывают дополнительную траншею, по которой будет осуществляться подводка заземления к распределительному шкафу в подъезде.

По углам треугольника забивают металлические трубы или уголки небольшого диаметра длиной от 2,5 м.

Их вершины соединяют привариванием металлосвязи (стальных полос 40х4 мм необходимой длины).

После линию заземления от этой конструкции ведут до распределительного шкафа подъезда:

  • от ближайшей вершины треугольника по дополнительной траншее прокладывают стальную полосу того же сечения, что и у металлосвязи;
  • ее конец дюбель-гвоздем фиксируют к домовой стене;
  • установленная конструкция засыпается землей и трамбуется.

После протягивания линии заземления до распределительного шкафа в подъезде каждый собственник сможет пробросить до него свои шины заземления, присоединив их к главной. С помощью выполнения этих трудоемких, но не сложных действий находят решение, как сделать заземление в старом доме.

Выводы и полезное видео по теме

Предложенные нами видео-материалы наглядно помогут понять, как правильно установить блок силовых розеток.

Видео #1. Обустройство подрозетников для розеточной панели:

Видео #2. Инструкция по установке пятирозеточного блока:

Установка розеточного блока по трудоемкости монтажа не намного сложнее подключения обычной или сдвоенной розетки

Проявив внимание и максимальную аккуратность, осуществить монтаж вполне под силу любому хозяину, владеющими лишь базовыми навыками электромонтажных работ

Хотите рассказать о вашем личном опыте по монтажу и подключению групповых розеток? Есть полезная информация или появились вопросы во время ознакомления со статьей? Пишите, пожалуйста, комментарии в блоке, находящимся ниже.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
