Узо для водонагревателя: критерии выбора + схемы и правила подключения

Схемы подключения к электробойлерам

Для водонагревателя устройство защиты от утечки тока можно установить непосредственно в квартирном (коттеджном) электрощите либо прямо на стене у нагревательного прибора.

Принцип последовательности подключения в обоих случаях одинаков – бойлер, УЗО, автомат линии, счетчик и общий автоматический выключатель. При этом УЗО и автомат конкретной линии с розеткой для нагревателя воды можно поменять местами, обе схемы верны.

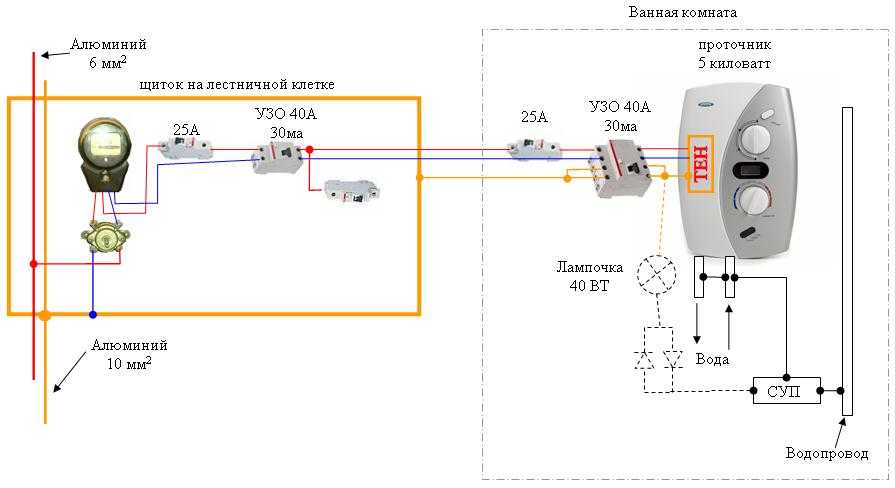

Классический вариант подключения УЗО для бойлера – это установка его на выделенной специально для нагревательного котла линии после автомата (+)

Бытовой водонагреватель следует подключать на отдельную ветку от электрического щитка. Причем в идеале на ней не должно быть розеток и иных электроприборов.

Бойлер является достаточно опасным аппаратом. Лучше всего, если защитное устройство работать будет только на него. Это и повысит безопасность эксплуатации нагревателя, и упростит выявление проблемных участков во всей проводке по дому.

Если УЗО установить рядом с водонагревателем, то провод от защитного прибора до автомата в щитке окажется без «присмотра». При повреждении на нем изоляции бойлерное устройство защиты просто не сработает. Оно даже не заметит утекающий электрический ток.

Однако бойлеры часто монтируют в ванных комнатах, где высокая влажность. Хорошо еще, если в электрощите стоит дополнительное общее УЗО на весь дом, хоть оно выключит сеть. Иначе подобный пробой неизбежно приведет к поражению током человека, решившего принять душ.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт 2.2 3.5 5.5 7 8.8 13.8 17.6 22
Тип УЗО на 10-300 мА 10 А 16 А 25 А 32 А 40 А 64 А 80 А 100 А

Шаг №10. Производитель

Здесь мы не будет советовать конкретный бренд, хороших фирм и так достаточно, и все они на слуху:

ABB

Schneider

Hager и т.п.

Самое главное в этом деле, чтобы все УЗО в вашем щитке были от одного производителя, а не представляли из себя союзную сборную.

На этом выбор можно считать завершенным. Когда вы определились с количеством, токами утечки, номинальным током и другими многочисленными параметрами, представленным в пошаговом чек-листе, можете смело идти в магазин и говорить продавцу конкретные характеристики требуемого аппарата защиты.

    Метки: выбор УЗО, номинальный ток УЗО, ток утечки УЗО, УЗО для квартиры, электромеханическое УЗО

Пошаговая инструкция по установке

Самостоятельный монтаж выполняют в следующем порядке:

  1. Разрабатывают и вычерчивают схему. Требуется продумать способ подключения каждой жилы, поэтому простая однолинейная не подходит.
  2. Размыкают контакты вводного автомата. Работы допускается проводить только на обесточенной линии. Необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки.
  3. Аппарат крепят на ДИН-рейке. Для этого необходимо отверткой отогнуть зажим на тыльной стороне.
  4. Зачищают концы жил на 0,5 см и фиксируют в клеммах УЗО. Необходимо соблюдать цветовую маркировку. Многопроволочные жилы предварительно опрессовывают наконечником типа НШВИ или облуживают.
  5. Маркируют аппарат удобным способом для понимания того, какие потребители через него подключены.

В электрике принято размещать в щите схему подключения.

Монтаж УЗО выполняют в определенном порядке.

Правильный выбор заземлителя

Самый простой способ заземлить газовый котел заключается в том, чтобы подсоединить клемму заземления на корпусе отопительной системы к металлической трубе, ведущей в грунт, например, к водопроводу или канализации. В результате, если открыть кран с горячей водой и прикоснуться к струе, то можно получить ощутимый удар током. Такой способ не просто не эффективный, он еще и небезопасен для жильцов.

Самый плохой вариант «земли»

Второй вариант, более распространенный, предполагает подключение заземления двухконтурного газового котла к общей «земле» в частном доме. Получается, что на одной заземляющей шине находятся все электроприборы, начиная от стиральной машины и электрочайника до компьютера и телевизора. В таком случае сильный заброс напряжения только в момент включения холодильника или нагревателя стиралки может запросто вывести из строя электронику газового котла.

Поэтому общие требования к обустройству заземления можно сформулировать в двух пунктах:

  • Корпус котла должен быть подключен к отдельному контуру заземления, сваренному по правилам ПУЭ и установленному в грунт в непосредственной близости к зданию;
  • Сопротивление контура заземления должно соответствовать нормам и не должно меняться, увеличиваться в зависимости от погодных условий и поры года.

Кроме того, желательно оборудовать контур в скрытом варианте, таким образом, чтобы его невозможно было извлечь из земли. Металлические детали зачастую становятся легкой добычей искателей металлолома, поэтому для жильцов квартир и дачных домиков наиболее оптимальным вариантом будет оборудование своими руками контура заземления для газового котла где-нибудь в подвальном помещении.

Как правильно подключить УЗО.

Узнать полную информацию по выбору, эксплуатации и обслуживанию бойлеров (водонагревателей) всех фирм производителей, вы сможете, если перейдете .

Кроме специфической информации на сайте, также можно изучить конкретные проблемы по других людей по этой теме, уже купивших бойлер (накопительный водонагреватель) и таким образом избежать их. Регулярно пополняющийся список таких проблем и их решение вы найдете .

Существуют два возможных варианта подключения:

  • Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
  • Подключение через дополнительный медный кабель , подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

По этой проблеме и не только, которую вы во-первых не найдете нигде, потому что ее задают конкретные люди, которые нигде не смогли получить больше поддержки и консультации (о чем они сами сообщают нам). А во-вторых их проблемы настолько сложны, что порой наш эксперт Александр Холодов разбирается с людьми по 10 и более дней.

А теперь КАЖДЫЙ вопрос пользователя и ответ на него, для избежания денежных затрат в результате неправильной эксплуатации или ремонта бойлера

И здесь не важно аппарат какой фирмы производителя участвует в вопросе. Важно лишь та уникальная ситуация, в результате которой данный вопрос возник, потому что как гласит одна хорошая поговорка: «если предупрежден, значит вооружен»

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3)

Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В

Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А 16 25 40 63 80
IDn при работе в зоне защиты одиночного потребителя, мА 10 30 30 30 100
IDn при работе в зоне защиты группы потребителей, мА 30 30 30(100) 100 300
IDn УЗО противопожарного назначения на ВРУ, мА 300 300 300 300 300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

  • AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;На корпус устройства типа AC наносится специальный значок в виде волны (переменный ток)
  • A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;Прибор типа A маркируется значком, обозначающим оба типа токов, с которыми он может работать
  • B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

  • электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
  • электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

  • ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;Электротехническое оборудование ABB славится своим качеством и надёжностью
  • Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
  • SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
  • Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
  • Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
  • IEK — продукция, качество которой приемлемо, а цена — низкая;Изделия под маркой IEK относятся к бюджетному классу с хорошим качеством и приемлемыми ценами
  • «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;
  • DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Популярные причины срабатывания

Поскольку любая техника не может служить вечно, ее необходимо периодически проверять на предмет неисправностей. Особенно это относится к электроприборам. В данном случае проверять, будет ли срабатывать УЗО на водонагревателе, необходимо примерно раз в месяц. Сделать это можно при нажатии кнопки «Тест», которая создает в устройстве контролируемую ситуацию утечки тока и если устройство исправно, оно автоматически отключается.

Ситуации когда выбивает УЗО периодически случаются и причин этому может быть много, но к самым распространенным относятся:

  • Повреждение изоляционного слоя трубчатого электронагревателя. Это происходит во время эксплуатации водонагревателя, электрический ток, вода и высокая температура начинают постепенно разрушать изоляцию нагревательного элемента и вода начинает контактировать непосредственно с электропроводящими деталями. Для проверки трубчатого электронагревателя достаточно извлечь его из бака бойлера, очистить от накипи и провести тщательный осмотр. Если на его поверхности есть небольшие трещинки, значит, изоляционный слой пришел в негодность и нагреватель необходимо заменить.
  • Утечка тока. Это может быть вызвано несколькими причинами. Например, бойлер подключен к старой электропроводке, изоляция которой со временем испортилась и из-за оголения проводов происходит короткое замыкание. Либо при установке других устройств или элементов мебели механическим путем (гвоздем или дюбелем) была повреждена целостность изоляционного покрытия проводки. Также причиной может послужить некачественное или ошибочное подключение УЗО.
  • Замыкание оголенной проводки на корпусе водонагревателя. Если в бойлере без заземления оголившийся провод начинает контактировать с корпусом – это может приводить к тому, что автомат будет постоянно срабатывать, а также повышает риск получения удара электрическим током.
  • УЗО выбран не в соответствии с требованиями мощности и напряжения. В данном случае УЗО при включении водонагревателя может периодически срабатывать, поскольку не будет справляться с нагрузками.
  • Неисправность самого устройства защитного отключения. Спусковой механизм мог износиться и при малейшей вибрации может выключаться. Либо кнопка теста стала западать.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

Классификация по принципу функционирования

Все защитные устройства, предлагающиеся сегодня на рынке сопутствующего электрического оборудования и аксессуаров, отличаются друг от друга по типу работы. Модули AC монтируются в системы, предназначенные для предохранения бытовой техники от скачкового или медленно нарастающего напряжения и срабатывают при переменном токе.

Изделия A улавливают постоянный пульсирующий ток, нарастающий скачкоподобно, и реагируют именно на него. Обычно ставятся в домах для индивидуальной защиты от перепадов и сгорания стиральных машин, телевизоров и посудомоек. Имеют конструктивно сложное устройство и стоят значительно дороже прочих элементов этого класса.


Наиболее удачное место для расположения УЗО в жилом доме – это область поблизости с источником электропитания. Специалисты рекомендуют ставить прибор непосредственно рядом с общим счетчиком

Аппараты B не подходят для домов и прочих жилых помещений. Их область функционирования – предприятия и производственные цеха с большим количеством электронного оборудования.

Селективные приборы S и G срабатывают через 1-4 секунды после фиксации утечки. Обычно внедряются в сети, где в одной электролинии присутствует сразу несколько защитных устройств.

Критерии выбора

Устройства выбирают по назначению:

  1. Для розеток и электроприборов — на 10 и 30 мА.
  2. Для осветительных сетей деревянных домов — противопожарные (100, 300 и 500 мА).

Подбирая УЗО по чувствительности, следует иметь в виду естественные утечки тока. В сети они составляют (мА):

  • Iут=0,01*L, где L — суммарная длина проводов, м;
  • в электроприемнике — Iут=0,4*L.

Если естественная утечка составляет 150 мА, то аппарат на 100 (мА) или меньше часто будет срабатывать ложно. Крупные сети разбивают на группы.

Класс устройства по роду тока утечки выбирают в соответствии с видом электроприемников. Нерационально устанавливать на всех линиях аппараты типа А, поскольку они намного дороже АС.


Устройства выбирают по чувствительности.

Наиболее надежны электромеханические УЗО. Схема усиления в электронных аналогах нуждается в питании. При обрыве нейтрали выше устройства она обесточивается, и УЗО становится неработоспособным. При этом токоведущие части остаются под напряжением, а значит, сохраняется риск удара током и возгорания.

Электронные модели рекомендуют приобретать только в крайнем случае, если в щите мало свободного места. Например, на ДИН-рейке уже установлены реле напряжения и контактор системы «умный дом».

По номинальному току аппарат должен на ступень превосходить защищающий его автоматический выключатель. Тот размыкает цепь мгновенно только при коротком замыкании, а при меньших перегрузках время срабатывания может достигать 60 минут. Весь этот период через УЗО будет протекать ток выше номинального, что приведет к поломке.

Каким номиналом выбрать УЗО 100 или 300 мА?

При выборе противопожарного УЗО возникает вопрос — какими параметрами должно обладать устройство? Если с номинальным током всё просто, он должен быть равен или больше соответствующего автоматического выключателя, то ток уставки зависит от места установки прибора.

В квартирном щитке достаточно 100мА, а на этаже желательно установить аппарат с уставкой 300мА.

При отсутствии противопожарного УЗО в квартирном щите прибор с уставкой 100мА располагается в этажном или общедомовом щите. Общее правило при выборе тока срабатывания следующее — чем меньше, тем лучше. Мощность утечки даже в устройстве 100мА составляет 22Вт, что соответствует паяльнику средней мощности.

Нормативные документы по использования

Нужно ли противопожарное УЗО и какими параметрами должно обладать это устройство указано в различных нормативных документах.

  • ГОСТ Р 50571.17-2000 482.2.10. В этом ГОСТе указаны меры безопасности, позволяющие уменьшить или предотвратить последствия воздействия тока утечки на оборудование или кабеля. Для этого необходимо установить УЗО или дифференциальный автомат с током уставки не более 500мА. Вместо установки УДТ допускается постоянное использование устройства, контролирующего сопротивление изоляции и, в случае её нарушения, подающее сигнал и (или) отключающее питание.
  • СП 256.1325800.2016 10.13. В этих правилах предусмотрены меры защиты от возгорания электропроводки в квартире или частном доме. Для отключения питания в том случае, если ток утечки на землю недостаточен для срабатывания автоматического выключателя, необходима установка во вводном щитке устройства дифференциальной защиты с током уставки не более 300мА.
  • ГОСТ Р 50572.4.42-2012. Этот документ предусматривает методы защиты электропроводки от пожара. Для этого ток уставки дифавтомата или УЗО в квартире или частном доме не должен превышать 300мА.

Необходимые параметры защитных устройств основаны на исследованиях ВНИИ противопожарной обороны (ВНИИПО МЧС РФ). Согласно данным, предоставленным этим учреждением, мощности, выделяемой в месте утечки при токе 150мА (33Вт), достаточно для нагрева повреждённой изоляции до температуры возгорания.

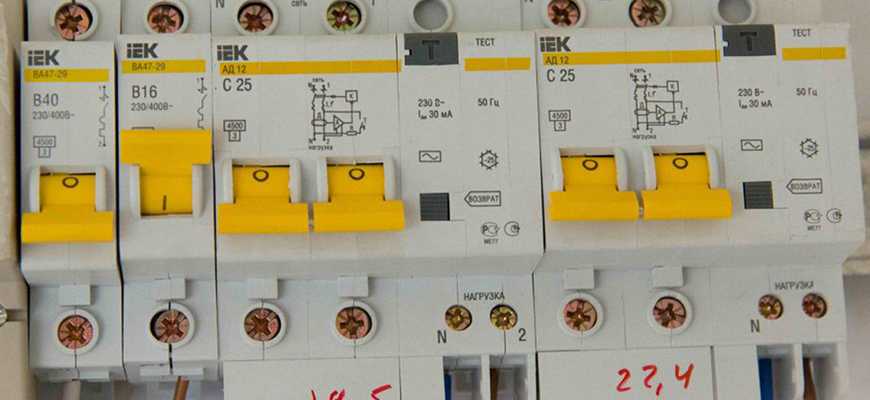

Какой дифавтомат поставить на водонагреватель

Принцип работы дифавтомата стандартный: расцепители размыкают контакты при фиксации пороговых значений.

Схемы подключение водонагревателя через дифавтомат в целом те же, что для УЗО.

Вариант с общим АВДТ на группу автоматов (для водонагревателя не рекомендовано):

Для каждого потребителя или на опасных участках (схема с дифавтоматом для накопительного водонагревателя предпочтительная):

Два уровня защиты с АВДТ. Уставка вводного дифавтомата всегда выше (200, 100 mA), чем у последующих, защищаемых им или та же, но тип S, чем обеспечивается селективность, номинал также на ступень больше.

Номинал дифавтомата – смотрят на мощность бойлера и подбирают со значением в большую сторону. Запас не должен превышать 20%, иначе защита будет медленнее срабатывать (тепловой расцепитель дольше греется), что имеет критические последствия при КЗ, когда ток превышает в десятки раз допустимый уровень.

Значение отключения – 10 мА, если на линии другие пользователи – 30 мА. Дифавтомат для проточного водонагревателя подбирают по аналогичным правилам как для накопительного.

Для среднестатистических водонагревателей обычно хватит номинала 20, 25 А. Более надежные электромеханические изделия.

Нормальная дифзащита для бойлера должна срабатывать при утечке в 5 – 7 мА. Запрещено объединение нуля и фазы АВДТ с неподключенными к нему проводами, даже если они от параллельно подсоединенных дифавтоматов. Выходящий из прибора ноль не должен соприкасаться с жилой «земли».

Варианты схем

Нельзя сказать, что существует одна конкретная схема. Каждый случай имеет свои особенности, поэтому подключение УЗО может производиться по-разному. Во-первых, устройство применяется в сетях однофазного и трёхфазного напряжения (это уже две разные схемы). Во-вторых, можно установить УЗО на вход и защитить таким образом от токовых утечек всю квартиру. А можно производить монтаж устройств для каждой отдельной линии, тем самым защищая только определённый участок электрической сети.

Пример подключения УЗО в однофазной сети на видео:

Так как схема для подключения УЗО имеет несколько вариантов, очень важно, чтобы вы могли их читать. Сейчас в паспортах многих электробытовых приборов и техники указано, как и через какой тип УЗО необходимо выполнять их подключение к электрической сети. Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах

Рассмотрим, как правильно подключить УЗО, на нескольких общих примерах.

Что такое однофазная сеть?

При однофазной электрической сети потребители запитаны по двум проводникам – фаза и рабочий ноль. Номинальное напряжение в таких сетях – 220 В.

Однофазная сеть может быть двухпроводного и трёхпроводного исполнения. В первом случае используется два проводника – фазный и нулевой, на схемах они обозначаются английскими буквами «L» и «N».

Второй вариант помимо фазы и ноля предусматривает ещё наличие проводника защитного заземления (его обозначение «РЕ»). Основная функция этого заземляющего провода – дополнительно защитить людей от поражения электрическим током. За счёт его подсоединения к корпусам электроприборов, в случае замыкания фазы на корпус произойдёт отключение электропитания. Это спасёт и жизнь человека, и саму технику от перегорания.

А теперь поговорим о том, какой может быть схема подключения УЗО в однофазной сети.

Подключение на входе (в однофазной сети)

В этом случае монтаж УЗО производится в щитке после вводного двухполюсного автомата. Вслед за устройством защитного отключения располагаются отходящие автоматические выключатели. Такая схема включения УЗО обеспечивает одновременную защиту от токовых утечек всем отходящим потребителям.

Недостаток схемы в сложности поиска места повреждения. Например, произошло замыкание фазы на металлический корпус какого-то бытового прибора, включенного в данный момент в розетку.

Происходит срабатывание УЗО, в квартире исчезает напряжение. Если в это время в розетки были включены несколько приборов, то сразу определить повреждённый будет проблематично.

Такая схема имеет и положительные стороны. За счёт того, что используется только одно устройство защитного отключения, монтаж распределительного щитка обойдётся дёшево, да и сам он будет небольших размеров.

Имейте в виду, что широкое распространение получила ещё одна разновидность такой схемы, в ней между вводным автоматом и УЗО принято устанавливать счётчик электрической энергии.

Подключение на входе и на отходящих линиях (в однофазной сети)

При таком варианте схемы установка УЗО производится после вводного автоматического выключателя и ещё на каждую отходящую линию.

О том, что такое селективность поговорим чуть ниже.

Например, произошла утечка тока на одной из отходящих линий. Должно сработать устройство, которое защищает именно эту группу.

Если по каким-то причинам УЗО не отработало, то через определённое время (это называется выдержкой времени) отключится общее УЗО на входе, оно как бы подстраховывает отходящее.

Несомненный плюс такой схемы в том, что в момент повреждения будет отключаться только аварийная линия, а во всей остальной квартире подача напряжения не прекратится.

Недостатки подобной схемы в больших габаритах распределительного щитка и в дороговизне (УЗО – вещь не дешёвая, а при таком варианте их понадобится несколько).

На видео сравнение нескольких схем подключения:

https://youtube.com/watch?v=EQs-iqz-kAE

Можно немного сэкономить и опустить в этой схеме однофазное УЗО на входе, то есть выполнить монтаж только групповых устройств на отходящих линиях. Многие электрики вообще считают вводное УЗО лишней тратой денег, потому что каждая линия уже имеет свою защиту. Но как мы говорили выше, оно является своеобразной подстраховкой, на случай если выйдет из строя групповое устройство. Поэтому здесь всё зависит от ваших финансовых возможностей. Есть деньги – монтируйте схему с УЗО на входе. Если так накладно, установите только отходящие устройства, это тоже будет замечательно. Многие люди совсем не ставят УЗО, предпочитая экономить средства на собственной безопасности.

Частые ошибки при подключении

Неверные действия при установке УЗО приводят к неприятным последствиям: аппарат срабатывает даже без утечки тока в электроцепи и нормальной нагрузке. Опасность несет другая ситуация, когда срабатывания не происходит при наличии утечки тока.

Наиболее распространенные ошибки при проведении электромонтажных работ:

  1. После дифференциального автомата имеется заземление с нейтральным проводом. К примеру, нуль объединен с открытым участком электрической установки или с нулем проводника защиты. Чтобы не допускать этой грубой ошибки, нужно использовать фазу и ноль одного конкретного выключателя. Это даст возможность избежать соединения фазы и нуля, проведенных через защитную систему, с другими фазовыми и нейтральными проводниками.
  2. Неполнофазное подключение защиты. Проблема состоит в неправильном подключении нагрузки до выключателя рабочей нейтрали. Ток, идущий через нагрузку, является дифференциальным для устройства защитного отключения. Это приводит к ложным срабатываниям УЗО.
  3. Скрученное заземление и нулевой проводник в розетке. Последствие этого — ложное срабатывание при включении одного из электрических приборов. Нагрузка присоединяется к цепи, не входящей в зону ответственности УЗО. Иными словами, ток направляется по перемычке.
  4. Соединение пары дифференциальных переключателей со скрученными нулевыми проводами. В результате такой ошибки по обоим аппаратам идет дифференцированный ток и срабатывают без реальной необходимости один или сразу два УЗО.
  5. Установлены несколько УЗО с неверно присоединенными нулями. Последствие этого — одновременное срабатывание дифференциальных приборов.
  6. Некорректное подключение фазы и нуля при наличии нескольких УЗО и разных дифференциальных выключателях. К примеру, нагрузку присоединяют к нулю, который должен защищать другую электроцепь. Результат ошибки — ложные срабатывания одной или обеих систем.
  7. Нарушение полярности при выполнении подключения: фаза идет на ноль, а нулевой проводник — на фазовый. Вследствие этого не срабатывает дифференциальный выключатель, так как токи текут в одну сторону. Это приводит к отсутствию взаимной компенсации магнитных токов. Входящую фазу нужно направлять в клемму, промаркированную буквой L, а входящий ноль — присоединять к клемме, обозначенной как N. Верхние клеммы в приборе входящие, а нижние — исходящие.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
