Регулировка скорости канального вентилятора: настройка оборотов вытяжки с помощью ступенчатой регулировки

Зачем регулировать скорость

Итак, возникает резонный вопрос, для какой цели необходимо осуществить подключение вентилятора к регулятору скорости. Прежде всего стоит упомянуть про реальные возможности и ресурс вентилятора. Если на протяжении всего срока его эксплуатации он будет работать на полной своей мощности, то это приведет к сокращению срока эксплуатации или выхода из строя ряда деталей. Как следствие, наступают поломки.

Совет! Выбирая вентилятор для помещения обязательно учитывайте площадь комнаты, ведь у каждого прибора есть свой максимум. Если установить его в сильно большой комнате, то он будет работать под серьезной нагрузкой. По этой причине выбирайте то устройство, у которого есть запас мощности.

Современная жизнь требует использования большого количества бытовой техники. Так, в них есть различные детали и элементы, которые при работе нагреваются. Чтобы они не перегревались устанавливаются вентиляторы, например, в компьютере или духовом шкафу. И не всегда требуется, чтобы подключенный вентилятор работал на всю свою мощность. Ведь зачастую нагрузка на технику может незначительно увеличиться, а если вентилятор будет работать с одной скоростью, то может произойти перегрев.

Только представьте себе офис или другое помещение, где наблюдается большое скопление бытовой техники. В процессе ее работы может образовываться шум до 50 децибел. А представьте, если все имеющиеся вентиляторы одновременно будут работать на всю свою мощность. Как следствие, регулятор скорости способен снизить весь шум. Более того, это позволит рационально использовать электроэнергию, ведь далеко не во всех случаях требуется полной мощности устройства.

Как видно, существует множество причин, для чего к подключенному агрегату дополнительно устанавливается регулятор скорости. Теперь рассмотрим основные особенности трех типов регуляторов скорости, а потом узнаем, как выполнить подключение своими руками.

Рекомендации по снижению шума

Часто желание отрегулировать скорость вращения вентилятора связано с увеличением уровня шума, издаваемого прибором. Устройство должно «звучать» в диапазоне до 55 дБ. Нормальный уровень 30-40 дБ.

Тихие агрегаты производят не более 25 дБ. Такие конструкции имеют встроенные уплотнения, высокоточные подшипники, снижающие вибрацию электродвигателя. И еще он выбрал количество лопастей, расположенных под определенным углом

Регулятор фактически не снижает шум: на максимальной скорости вентилятор издает тот же звук, что и раньше. На пониженных оборотах работает тише.

Чтобы снизить уровень шума вытяжки даже на максимальной скорости, необходимо проверить герметичность крепления основного корпуса устройства к стене, специальной нише. Игры могут создавать дополнительные флюиды.

Эти пространства заделываются поролоном или полиуретаном. Также полезно осмотреть крепеж, который необходимо хорошо затянуть. Уменьшить шум и тонкий изолированные подложка на вибрирующей поверхности.

А самый эффективный способ снизить шум вытяжки – выбрать тихий вентилятор.

Уменьшаем скорость вращения вентилятора процессорном кулере

Некоторые современные системы автоматически регулируют скорость вращения лопастей в зависимости от температуры ЦП, однако эта система реализована еще не везде и не всегда работает корректно. Поэтому если необходимо уменьшить скорость, то лучше всего сделать это вручную с помощью нескольких простых способов.

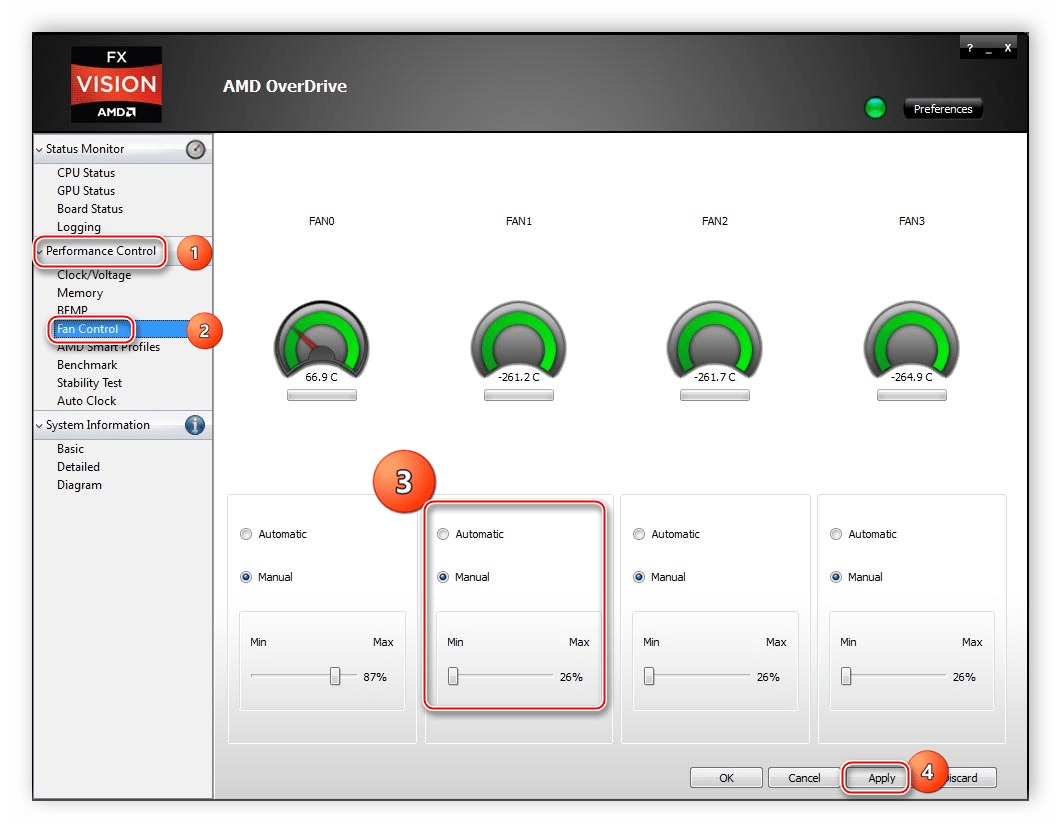

Способ 1: AMD OverDrive

Если вы используете в своей системе процессор от компании AMD, то здесь настройка выполняется через специальную программу, функциональность которой сосредоточена именно на работе с данными ЦП. AMD OverDrive позволяет изменять скорость вращения вентилятора, а выполняются задача очень просто:

1. В меню слева необходимо развернуть список «Performance Control».
2. Выберите пункт «Fan Control».
3. Теперь в окне отображаются все подключенные кулеры, а регулировка оборотов осуществляется путем передвижения ползунов. Не забудьте применить изменения перед тем, как выйти из программы.

Способ 2: SpeedFan

Функциональность SpeedFan позволяет изменять скорость вращения лопастей активного охлаждения процессора всего в несколько кликов. От пользователя требуется скачать софт, запустить его и применить необходимые параметры. Программа не занимает много места на компьютере и очень проста в управлении.

Способ 3: Изменение настроек BIOS

Если программное решение вам не помогло или не устраивает, то последним вариантом остается изменение некоторых параметров через BIOS. От пользователя не требуется никаких дополнительных знаний или навыков, достаточно следовать инструкции:

1. Включите компьютер и перейдите БИОС.

Почти все версии схожи друг с другом и имеют приблизительно похожие названия вкладок. В открывшимся окне найдите вкладку «Power» и перейдите в «Hardware Monitor».

На этом настройка закончена. Остается сохранить изменения и перезапустить систему.

Сегодня мы подробно рассмотрели три способа, с помощью которых осуществляется уменьшение скорость вращения вентилятора на процессоре. Выполнить это необходимо только в тех случаях, если ПК работает очень шумно. Не стоит ставить слишком маленькие обороты — из-за этого иногда возникает перегрев.

Назначение

Технически регулятор оборотов электродвигателя предназначен для изменения количества вращения вала за единицу времени. На этапе разгона корректировка частоты обеспечивает более плавную процедуру, меньшие токи и т.д. В некоторых технологических процессах необходимо регулятор оборотов снижает скорость движения оборудования, изменение подачи или нагнетания сырья и т.д.

Однако на практике данная опция может преследовать и другие цели:

• Экономия затрат электроэнергии – позволяет снизить потери в моменты пуска и остановки вращений мотора, переключения скоростей или регулировки тяговых характеристик. Особенно актуально для часто запускаемых электродвигателей, использующих кратковременные режимы работы.
• Контроль температурного режима, величины давления без установки обратной связи с рабочим элементом или с таковой в асинхронных электродвигателях.
• Плавный пуск – предотвращает бросок тока в момент включения, особенно актуально для асинхронных моторов с большой нагрузкой на валу. Приводит к существенному сокращению токовых нагрузок на сеть и исключает ложные срабатывания защитной аппаратуры.
• Поддержание оборотов трехфазных электродвигателей на требуемой отметке. Актуально для точных технологических операций, где из-за колебаний питающего напряжения может нарушиться качество производства или на валу возникает разное усилие.
• Регулировка скорости оборотов электродвигателя от 0 до максимума или от другой базовой скорости.
• Обеспечения достаточного момента на низких частотах вращения электрической машины.

Возможность реализации тех или иных функций у регуляторов оборотов определяет как принцип их действия, так и схематическое исполнение.

Снизить скорость вентилятора радиатора

Отрегулировать скорость вращения вентилятора радиатора, охлаждающего процессор ПК можно двумя способами:

1. Изменением некоторых настроек BIOS.
2. Программным способом.

Использование специальных программ порой вызывает некоторые затруднения, поэтому проще будет рассмотреть первый из этих вариантов. Для его успешной реализации пользователю достаточно придерживаться следующей инструкции:

• Включить ПК и известным способом перейти в БИОС.
• В появившемся окне найти вкладку «Power».
• Затем перейти в раздел «Hardware Monitor».

Дальнейшие действия производятся согласно подсказкам системы.

Изменение регулировок в БИОС

Правила подключения контроллера

Разберемся, как подключить регулятор в зависимости от его вида.

Начнем с самых распространенных видов – симисторного и тиристорного. Их монтаж очень прост. Если имеется нужная схема, любой человек сможет по ней сориентироваться (см. ниже). Регулирование осуществляется за счет блока управления. У каждой модели есть своя мощность – большего напряжения она не сможет выдержать.

Схема подключения симисторного и тиристорного контроллеров

Второй тип – трансформаторный. Напряжение на входе составляет 230 Вольт. У обмотки есть некоторое количество ответвлений. Для снижения напряжения к ним необходимо подключить нагрузку. После того, как напряжение уменьшилось, потребление энергии становится ниже. Переключатель позволяет подключить мотор к нужному участку обмотки, и тогда происходит смена напряжения.

Схема подключения трансформаторного типа

Если рассматривать модели электронного принципа действия, схема подключения будет иная. Здесь с помощью моделирования импульсов напряжение изменяют плавно. Чем длина импульсов больше и время паузы меньше, тем напряжение выше, и наоборот – короткие импульсы с длинными паузами свидетельствуют о низком напряжении.

Схема моделей электронного принципа действия

Если у вентилятора присутствует таймер, то он работает по другому принципу – освещение включается вместе с вентилятором. После выключения света прибор продолжает работать определенное время. Схема и пример подключения вытяжного вентилятора с таймером на картинке ниже.

Схема подключения вытяжного вентилятора с таймером

В распределительную коробку протаскивается питающий кабель (ФЗН), от нее до выключателя проводится двужильный кабель. Тройной провод к источнику освещения, а к вентилятору подключаются 4 провода. Теперь нужно сделать их соединение в питающей коробке.

Берется провод синего цвета, который проводится к светильнику, и синий провод, который идет к N-контакту. Они зачищаются и скручиваются между собой. Далее нужно взять, зачистить фазовый провод, коричневый от выключателя и коричневый от вытяжного вентилятора (L-контакт) и скрутить эти 3 провода между собой.

Далее берем желтый-питающий, желтый от светильника, желтый от вентилятора с заземлением контакта – зачищаем и скручиваем.

Коричневый от светильника, дополнительный с LT-контакта (питание таймера), синий двужильный, идущий к выключателю, скручиваются между собой.

Следующим шагом – паяние и опрессовывание проводов, изоляция и укладка их в коробку. Есть множество вариантов соединения, но описанный – самый популярный и проверенный временем. Заключительный этап – подача напряжения и проверка функциональности схемы.

Виды устройств

Прибор триак

Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.

Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.

С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.

Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Особенности маркировки различных вентиляторов в SpeedFan

Как изменить скорость вращения кулера процессора? На портативных компьютерах в программе можно отрегулировать скорость вращения нескольких подключенных вентиляторов, каждый из которых подключается к отдельному разъему. К таковым относят:

• SysFan (Fan1) – данный параметр указывает на скорость вращения кулера, который присоединен к разъему SysFan на системной плате. К данному коннектору могут присоединяться вентиляторы дискретной системы воздушного охлаждения, которые устанавливаются на северном мосте либо любой другой.
• CPU0 Fan – данный пункт соответствует скорости вращения кулера процессора.
• PWR Fan – раздел отвечает за скорость вращения либо системы охлаждения блока питания, либо вентилятора, который присоединен к данному сокету на материнской плате.
• CPU1 Fan – раздел предназначен для двухпроцессорных, серверных материнских плат и соответствует кулеру второго вычислительного блока.

Вентиляторы PWM и правила управления

Сигнал ШИМ прямоугольного типа должен подаваться на вход PWM вентилятора и соответствовать следующим спецификациям:

• Целевая частота: 25 кГц, допустимый диапазон от 21 кГц до 28 кГц
• Максимальное напряжение для низкого логического уровня: VIL = 0,8 В
• Абсолютный максимальный получаемый ток: Imax = 5 мА (ток короткого замыкания)
• Абсолютный максимальный уровень напряжения: Vmax = 5,25 В (напряжение холостого хода)
• Допустимый диапазон рабочего цикла: от 0% до 100% (не инвертируется. Рабочий цикл 100% PWM / 5 В приводит к максимальной скорости вентилятора)

Внешний подтягивающий резистор здесь не нужен, так как сигнал подтягивается до 3,3 В / 5 В внутри вентилятора. Кроме того, работа при цикле ШИМ ниже 20% официально не поддерживается в спецификации (неопределенное поведение). Тем не менее, большинство вентиляторов PWM могут работать при нагрузке ниже 20% и остановятся при рабочем цикле лишь 0%. Они работают на полной номинальной скорости при отсутствии входного сигнала ШИМ.

Далее показано изображение трехпроводного кулера. Кажется что это обычный бесщеточный мотор постоянного тока (BLDC) с выходом тахо-сигнала, но это вентилятор с ШИМ (KFB-1412H от Delta Electronics), сделанный для PS3, а его третий провод – для управления скоростью вентилятора.

Если надо подключить этот вентилятор, просто подайте 12 В на коричневый (+ V) и черный (GND) провода, а на серый (PWM) подайте последовательность импульсов уровня TTL (5 В), близкую к 25 кГц от сигнала генератора, и изменяйте коэффициент заполнения последовательности импульсов (0–100%), чтобы отрегулировать скорость.

Обычно скорость кулера с ШИМ масштабируется линейно с рабочим циклом сигнала PWM между максимальной скоростью при 100% и указанной минимальной скоростью при 20%. Например, если вентилятор с PWM имеет максимальную скорость 2000 об / мин и минимальную скорость 450 об / мин, он будет работать со скоростью 2000 об / мин при 100% PWM, 450 об / мин при 20% и около 1100 об / мин при 50% PWM.

Некоторые производители рекомендуют использовать для управления схему типа CMOS-инвертора, подобную показанной выше.

Почему нельзя регулировать скорость вращения вентилятора диммером

Для регулирования скорости вращения однофазных электродвигателей на напряжение питания 220 В применяются симисторные регуляторы скорости вращения.

Диммер (симисторный светорегулятор), в свою очередь, разработан для управления резистивной нагрузкой и должен применяется только как регулятор яркости свечения ламп.

В паспортах и руководствах по эксплуатации обычно есть указание на недопустимость использования диммера для управления двигателем.

Например, в описании диммера 300W фирмы Eljo (Швеция) указано: индуктивная и емкостная нагрузка (обычные трансформаторы, флуоресцентные лампы и электродвигатели) не могут работать с данными диммерами.

Различия в схемах управления:

В диммерах и симисторных регуляторах скорости применены близкие схемы управления. Обе используют принцип фазового управления, когда изменяется момент включения симистора относительно перехода сетевого напряжения через ноль. Для простоты обычно говорят, что изменяется выходное напряжение.

Схема симисторного регулятора отличается от схемы диммера в следующем:

· Установлен нижний порог напряжения подаваемого на двигатель вентилятора

· Мощность симистора выбирается так, чтобы его максимальный рабочий ток превышал рабочий ток вентилятора не менее, чем в 4 раза. При резистивной нагрузке в 2 А достаточно взять симистор также на 2 А.

· Предохранитель подбирается исходя из мощности электродвигателя. Обычно максимальный ток предохранителя должен быть на 20% больше рабочего тока двигателя.

· Для более правильного формирования синусоиды установлен дополнительный фазосдвигающий демпфирующий конденсатор.

· Для уменьшения сетевых помех используется дополнительный конденсатор помехоподавления

Для чего это необходимо:

1. Вращающий момент асинхронного двигателя падает пропорционально квадрату подаваемого напряжения. При достижении нижнего порога по напряжению двигатель может не запуститься. Для однофазных осевых и канальных вентиляторов нижним значением являются 40-60 В.

Ввиду того, что двигатель не вращаясь, все равно потребляет ток, обмотки вентилятора начинают нагреваться. Двигатель начинает издавать характерный звук (гудеть). В результате, если двигатель не оснащен надежной внутренней термозащитой, перегорает в течение часа.

В симисторных регуляторах, минимальное напряжение, подаваемое на вентилятор, устанавливается на заводе-изготовителе. Обычно это 80-100 В. Это гарантирует нормальную работу вентилятора при низких напряжениях.

2. При запуске двигатель кратковременно потребляет ток, в 6-7 раз больше максимального рабочего (пусковой ток). Для надежной работы при пуске двигателя применяется симистор с большим рабочим током.

3. Для правильной защиты двигателя от перегрузки по току (повышенное напряжение сети, перегрев подшипников и т.п.) величина максимального тока предохранителя должна быть подобрана по типу двигателя. Для симисторных регуляторов это значение на 15-20% выше максимального тока двигателя.

4. При подаче уменьшенного напряжения мощность двигателя падает и ротор начинает проскальзывать относительно поля статора. При определенных оборотах происходит фазовый сдвиг и двигатель начинает кратковременно потреблять ток выше, чем максимальный рабочий. Для недопущения такой ситуации в схему симисторного регулятора устанавливается дополнительный демпфирующий конденсатор и более мощный симистор.

5. Форма синусоиды при фазовом регулировании индуктивной нагрузки более сложна, чем при управлении активной нагрузкой, поэтому необходим дополнительный конденсатор подавляющий высокочастотный спектр помех. Диммер, управляющий вентилятором, может создавать помехи видимые на экране компьютера или телевизора.

Нередко в домашнем хозяйстве требуется установка регулятора скорости вращения вентилятора. Сразу следует отметить, что обычный диммер для регулировки яркости освещения не подойдет для вентилятора

Современному электродвигателю, особенно асинхронному, важно иметь на входе правильной формы синусоиду, но обычные диммеры для освещения искажают ее довольно сильно. Для эффективной и правильной организации регулировки скорости вентиляторов необходимо:

1. Использовать специальные регуляторы, предназначенные для вентиляторов.
2. Учитывайте, что эффективно и безопасно регулировке поддаются только специальные модели асинхронных электромоторов, поэтому перед покупкой узнавайте из технических характеристик о возможности регулировки числа оборотов методом понижения напряжения.

Особенности использования приборов

Сначала нужно разобраться в общем принципе работы. Она направлена на изменение мощности воздушного потока и влияет воздухообмен в целом. Управление скоростью достигается одним из способов:

• изменением поступающего на обмотку напряжения;
• изменением частоты тока.

На практике всегда используют приборы первого типа, потому что основанный на изменении частоты регулятор порой стоит дороже самого вентилятора. Такое приобретение в дальнейшем не оправдывается какими-то преимуществами.

Как ни странно, но применение контроллеров очень широко: промышленное оборудование, общественные места (рестораны, спортивные залы, офис). Везде, где нужна интенсивная вентиляция и ее регулирование.

Управление может быть механическое и автоматическое. Управление механическое производится с помощью специального колесика, позволяющего как ступенчато, так и плавно снизить обороты вентилятора вытяжки. Такой способ управления характерен для симисторных моделей.

Для чего нужны регуляторы скорости вентилятора?

У некоторых владельцев частных домов и квартир возникает вопрос, как уменьшить обороты вентилятора вытяжки. Для начала разберемся, зачем это нужно. Обычно скорость вращения сокращают для уменьшения шума от прибора и экономии электроэнергии. Но стоит помнить, что подобные действия приведут к снижению производительности, что не лучшим образом отразится на микроклимате в помещении.

Если вентилятор постоянно работает на максимальной скорости, то быстро вырабатывает свой ресурс. Для продления срока эксплуатации, экономии электроэнергии и уменьшения шума устанавливают специальное оборудование, которое позволяет регулировать частоту вращения.

Разновидности регуляторов

Существует несколько разновидностей регуляторов:

1. Тиристорный контроллер используют в однофазном оборудовании. Его преимущество в дополнительной защите корпуса от перегревания.
2. Для мощных вентиляторов выбирают трансформаторный регулятор. В продаже есть однофазные и трехфазные разновидности. Основное достоинство заключается в возможности одновременной регулировки мощности сразу нескольких приборов. Еще один плюс состоит в плавном уменьшении скорости.
3. Некоторые домашние мастера используют частотные или электронные контроллеры.
4. Симисторный регулятор применяют чаще, потому что он подходит для одновременной регулировки мощности сразу нескольких моторов. Его плюс заключается в бесшумной работе.
5. Для функционирования в диапазоне от 0 до 480 Вольт подходит частотный контроллер. Его используют в комплексе с трехфазным двигателем, имеющим мощность не больше 75 тысяч Вт.

Сборка регулятора своими руками

Для самостоятельного изготовления регулятора понадобятся обычный и переменный резисторы, а также транзистор.

Последовательность изготовления:

• Для начала базу транзистора припаивают к среднему контакту резистора переменного типа. Его коллектор прикрепляют к внешнему выходу.
• Ко второму краю резистора переменной разновидности припаивают второй обычный резистор. Мастера берут модель с сопротивлением 1 тысяча Ом.
• Второй выход резистора соединяют пайкой с транзисторным эмиттером.
• Провод, по которому происходит подача напряжения, припаивают к транзистору. Его положительный выход крепят к эмиттеру резистора переменной разновидности.
• Самодельный прибор присоединяют к вентилятору для проверки работоспособности. Для этого положительный провод устройства соединяют с проводкой, идущей от эмиттера. Кабели подачи напряжения подключают к блоку питания.
• Минусовой провод подсоединяют напрямую. Для проверки эффективности работы колесо переменного резистора крутят вручную и отслеживают изменение частоты вращения лопастей.
• Если требуется, один контроллер синхронизируют с работой сразу двух канальных вентиляторов.

Эффективность вытяжной вентиляции во многом зависит от правильного выбора канального вентиляционного оборудования. При подборе подходящей модели учитывают нормативные требования, условия эксплуатации, необходимую производительность, габариты и материал изготовления.

Сколько электроэнергии потребляет кондиционер, как снизить расходы

Климатическое оборудование создает в помещении приятный микроклимат. Прибор работает от электросети, а значит, после установки кондиционера появляются дополнительные расходы энергоресурсов, за которые придется платить. Чтобы разумно планировать собственный бюджет, многие покупатели заранее интересуются, какой объем электроэнергии потребляет конкретная модель сплит-системы и как можно снизить эти расходы.

В статье мы рассмотрим информацию о затратах электроэнергии кондиционером летом и зимой, что такое классы энергоэффективности, рекомендации по снижению потребления электричества кондиционером.

Сборка прибора своими руками

Самодельный контроллер скорости вентилятора

Контроллер представляет собой сопротивление, подсоединяемое по специфической схеме. Собрать простейший вариант для управления бытовым вентилятором можно своими руками. Понадобится для этого 3 детали: переменный и постоянный резисторы и транзистор.

1. К центральному контакту переменного резистора припаивают базу транзистора. К крайнему выводу резистора подсоединяют коллектор.
2. К другому краю резистора методом пайки прикрепляют постоянный резистор сопротивлением в 1 кОм. Второй вывод постоянного резистора припаивают к эмиттеру транзистора.
3. К коллектору транзистора крепят кабель входного напряжения, а «плюсовой» выход фиксируют к эмиттеру транзистора.
4. Чтобы проверить работу элемента, провод от эмиттера присоединяют к «плюсовому» проводу вентилятора. Провод выходного напряжения от самодельного ребоаса подсоединяют к блоку питания. «Минусовый» провод вентилятора прикрепляют напрямую, не включая в схему регулятор.
5. Включают блок питания в сеть. Понижают и увеличивают скорость вращения кулера, поворачивая колесико переменного резистора.

Изменение скорости вращения

Принцип работы вентилятора — затягивание воздуха лопастями и перенос его по каналу вентиляции

Вентилятор в общем виде – ротор с закрепленными определенным образом лопатками. При вращении лопатки сталкиваются с воздухом и отбрасывают его в некотором направлении. По конструкции различают:

• Осевой – направление нагнетаемого и всасываемого вздоха совпадают. Вентилятор предназначен для охлаждения чего-либо: кулеры в компьютерах, бытовые приборы, шахтные вентиляторы, аппараты для дымоудаления.
• Радиальный – центробежный. Воздух всасывается с одной стороны вентилятора, нагнетается по другую сторону – под прямым углом. Радиальные вентиляторы используют в промышленности.
• Тангенциальный – имеет сложное строение по типу «беличьего колеса». Воздух всасывается вдоль периферии и нагнетается под прямым углом. Такая конструкция стоит в кондиционерах, воздушных завесах, холодильниках.
• Безлопастный – по сути, нагнетатель воздуха. В быту почти не встречается.
