Расчет калорифера: как рассчитать мощность прибора для нагрева воздуха для отопления

Виды и характеристики

В водяном калорифере функции теплоносителя выполняет вода

Рассматриваемые устройства работают на обычной воде и на других видах энергоносителей. В соответствии с типом используемого источника энергии различают следующие виды калориферных агрегатов:

  • водяные;
  • паровые;
  • электрические.

Воздухонагреватель водяной относится к распространенной разновидности приборов, отличающейся безопасностью, эффективностью действия и простотой обслуживания. Функцию теплоносителя в нем выполняет горячая вода, поступающая из местной сети ГВС или от котла. Калориферы водяные для приточной вентиляции – очень выгодный вариант, отличающийся минимальными затратами на содержание и эксплуатацию. Единственное проблемное место водяного калорифера – сложность монтажа, связанная с подводкой труб централизованного или местного отопления. Такая привязка не позволяет оперативно переносить прибор на новое место.

Калорифер воздушный паровой – полный аналог водяных моделей, отличающийся от них лишь видом используемого теплоносителя. Конструктивное отличие проявляется в большей толщине стенок у трубок из меди (2 мм против 1,5 мм у водяных образцов). Это объясняется значительным давлением в системе, вынуждающим усиливать структуру отводящих каналов.

Технические характеристики водяных калориферов

Электрическая калориферная установка не нуждается в теплоносителе, поскольку источником энергии в ней служит сетевое напряжение 220 Вольт частотой 50 Герц. Простота подключения электрических агрегатов обеспечивает мобильность и удобство пользования. Их недостаток – значительное потребление электроэнергии, ограничивающее применение устройств. Они востребованы в ситуациях, когда необходим локальный обогрев при разовых работах (как аварийные или временные источники тепла).

К основным характеристикам калориферов для подогрева воздуха относят:

  • температуру воды на входе и выходе устройства;
  • скорость перемещения носителя по обогревающим каналам;
  • температура воздуха на выходе агрегата;
  • рабочее давление в системе.

При описании устройств также указываются максимальная рабочая температура жидкости, циркулирующей в патрубках, и срок службы изделия.

Как регулируется нагревание калорифера

Для того чтобы контролировать процедуру прогрева, происходящую в узле обвязки прибора, можно воспользоваться одним из двух возможных способов:

  • количественным;
  • качественным.

Если вы выберите количественный контроль работы системы, то вас ждет неизбежный и постоянно «прыгающий» расход носителя тепла. Едва ли можно назвать подобный способ рациональным, и это является одной из причин того, что в последние годы люди чаще прибегают к другому принципу контроля – качественному. Благодаря ему стало возможным регулировать работу калорифера, но количество теплоносителя при этом нисколько не меняется.

Помимо этого, если вы будете регулировать систему посредством качественного принципа, то управление гарантированно будет оставаться линейным, вне зависимости от того, в каком положении будет регулирующий кран.

Важно! У качественного контроля имеется еще одно достоинство – так калорифер будет максимально защищен от возможного замораживания, поскольку в него постоянно будет поступать вода. Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос

В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

Все это стало возможным только благодаря тому, что в контур обогревателя устанавливается водяной насос. В контуре осуществляется проток воды, который не будет зависеть от каких-либо внешних воздействий. Кроме того, качественный контроль подразумевает применение штокового клапана на три хода и специализированного насоса. Все эти детали, встроенные в обвязку прибора, имеют существенные преимущества, которые повышают эффективность работы калорифера и всей системы в целом:

  • Клапан регуляции располагается в том месте, где в калорифер поступает носитель тепла. Если сравнивать это с устройством на два хода, то оно контролирует всю процедуру смешивания. Если контур находится в закрытом состоянии, то происходит внутренняя циркуляция; если же он открыт, то теплоноситель при этом не рециркулирует. Если же подобную конструкцию устанавливать со штоком, то это не только увеличит срок использования самого клапана (который, как известно, крайне быстро приходит в негодность в изделиях, не имеющих штоков), но и повысит теплоотдачу.
  • Мотор у центробежного насоса циркуляции является «мокрым», он, иными словами, функционирует, будучи полностью погруженным в воду. Следовательно, подшипники прибора, равно как и другие элементы, постоянно смазываются водой, поэтому нет необходимости в использовании любого рода сальников. Если обвязка калорифера будет оборудована таким вот насосом, то протечка при этом полностью исключается даже в тех случаях, когда насос сломан или же целиком отработал свой ресурс.

Скорость теплоносителя

5. Подсчет скорости движения воды в трубках принятого калорифера. Gw — расход теплоносителя, кг/сек; pw — плотность воды при средней температуре в воздухонагревателе, кг/м³;
fw — средняя площадь живого сечения одного хода теплообменника (принимается по таблице подбора калориферов КСк), м².

Плотность воды в зависимости от температуры
температура, °С +5 +10 +15 +20 +25 +30 +35 +40 +45 +50 +55 +60 +65 +70
плотность, кг/м³ 999 999 999 999 998 997 996 994 992 990 988 986 983 981 978
температура, °С +75 +80 +85 +90 +95 +100 +105 +110 +115 +120 +125 +130 +135 +140 +150
плотность, кг/м³ 975 972 967 965 962 958 955 951 947 943 939 935 930 926 917
Теплоемкость воды в зависимости от температуры
температура, °С +5 +10 +15 +20 +25 +30 +35 +40 +45 +50 +55 +60 +65 +70
теплоемкость, Дж/(кг•°С) 4217 4204 4193 4186 4182 4181 4179 4178 4179 4181 4182 4183 4184 4185 4190
температура, °С +75 +80 +85 +90 +95 +100 +105 +110 +115 +120 +125 +130 +135 +140 +150
теплоемкость, Дж/(кг•°С) 4194 4197 4203 4205 4213 4216 4226 4233 4237 4240 4258 4270 4280 4290 4310

В случае если для расчета приняты два или более калориферов, эта формула действительна только при их последовательном
подсоединении по теплоносителю. То есть калориферы присоединены так, что горячая вода, пройдя по контурам одного
теплообменника, подается во-второй и т.д. При параллельном подсоединении, например, двух воздухонагревателей КСк по
теплоносителю, значение fw будет 2fw и т.д. К примеру, для нагрева воздуха нам требуются два теплообменника КСк 3-9 с
площадью 0.455 м² (в сумме это дает 0.910 м²). Расход теплоносителя составил 0.600 кг/сек. Подсчитать скорость движения
одного хода калориферов. При последовательном подсоединении по теплоносителю формула будет иметь вид — W (м/сек) = Gw /
(pw • fw), при параллельном (теплопровод подключен к каждому воздухонагревателю отдельно) — W (м/сек) = Gw / (pw • 2fw).
Соответственно и скорость движения воды в трубках, в первом случае будет иметь большее значение, чем во втором. Рекомендуемая
скорость движения теплоносителя в калориферах водяных типа КСк — (0.2 — 0.5) м/сек. Превышение этой скорости, связано с увеличением
гидравлического сопротивления. Допустимые значения — от 0.12 до 1.2 м/сек.

Классификация калориферов по разным признакам

Калориферы включают в конструкцию системы отопления для нагрева воздуха. Существуют следующие группы этих приборов по виду используемого теплоносителя: водяные, электрические, паровые, огневые . Электрические приборы имеет смысл использовать для помещений площадью не более 100 м². Для зданий с большими площадями более рациональным выбором будут калориферы водяные, которые функционируют только при наличии источника тепла.

Наиболее популярны паровые и водяные калориферы. Как первые, так и вторые по форме поверхности делятся на 2 подвида: ребристые и гладкотрубные. Ребристые калориферы по геометрии ребер бывают пластинчатыми и спирально-навивными.

Производительность калориферов, работающих на таком теплоносителе как пар, регулируют при помощи специальных клапанов, установленных на входной трубе (+)

По конструкционному исполнению эти приборы могут быть одноходовыми, когда теплоноситель в них совершает движение по трубкам, придерживаясь постоянного направления и многоходовыми, в крышках которых имеются перегородки, вследствие чего направление движение теплоносителя постоянно меняется. В продажу поступают 4 модели калориферов водяных и паровых, отличающиеся площадью поверхности нагрева:

  • СМ — самая малая с одним рядом труб;
  • М — малая с двумя рядами труб;
  • С — средняя с трубами в 3 ряда;
  • Б — большая, имеющая 4 ряда труб.

Водяные калориферы в процессе эксплуатации выдерживают большие температурные колебания — 70-110⁰. Для хорошей работы калорифера этого типа вода, циркулирующая в системе должна быть нагретой максимум до 180⁰. В теплое время года калорифер может выполнять роль вентилятора.

Галерея изображений
Фото из
По типу задействованного в нагреве теплоносителя калориферы делятся на водяные, паровые, огневые и электрические

В обогреве частных, коммерческих и производственных объектов чаще всего применяются паровые и водяные калориферы

Электрические нагреватели воздуха — самый простой вариант в установке, подключении и обслуживании, но не слишком рациональный с экономической точки зрения

Паровые калориферы подразделяются на гладкотрубные модели и ребристые приборы. Ребристые делятся на спирально-навивные и пластинчатые

Водяной калорифер в производственном помещении

Паровой калорифер на остекленной террасе

Компактный электрический нагреватель воздуха

Паровая спирально-навивная модель

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

  1. Объём (масса) приточного воздуха, который необходимо нагреть.
  2. Начальная (внешняя) температура воздушных масс.
  3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
  4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

  • способ подключения (к центральной теплосети или котельной);
  • метод обвязки.

Расчёт мощности калорифера

Qт – тепловая мощность калорифера, Вт;
L – расход воздуха, м³/час
ρвозд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;
свозд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);
tвн – температура воздуха на выходе из калорифера, °C;
tнар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер


G — расход воды на теплоснабжение калорифера, кг/ч;
3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч);
Qт – тепловая мощность калорифера, Вт;
св – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C);
tпр – температура теплоносителя (прямая линия), °C;
tобр – температура теплоносителя (обратная линия), °C.

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

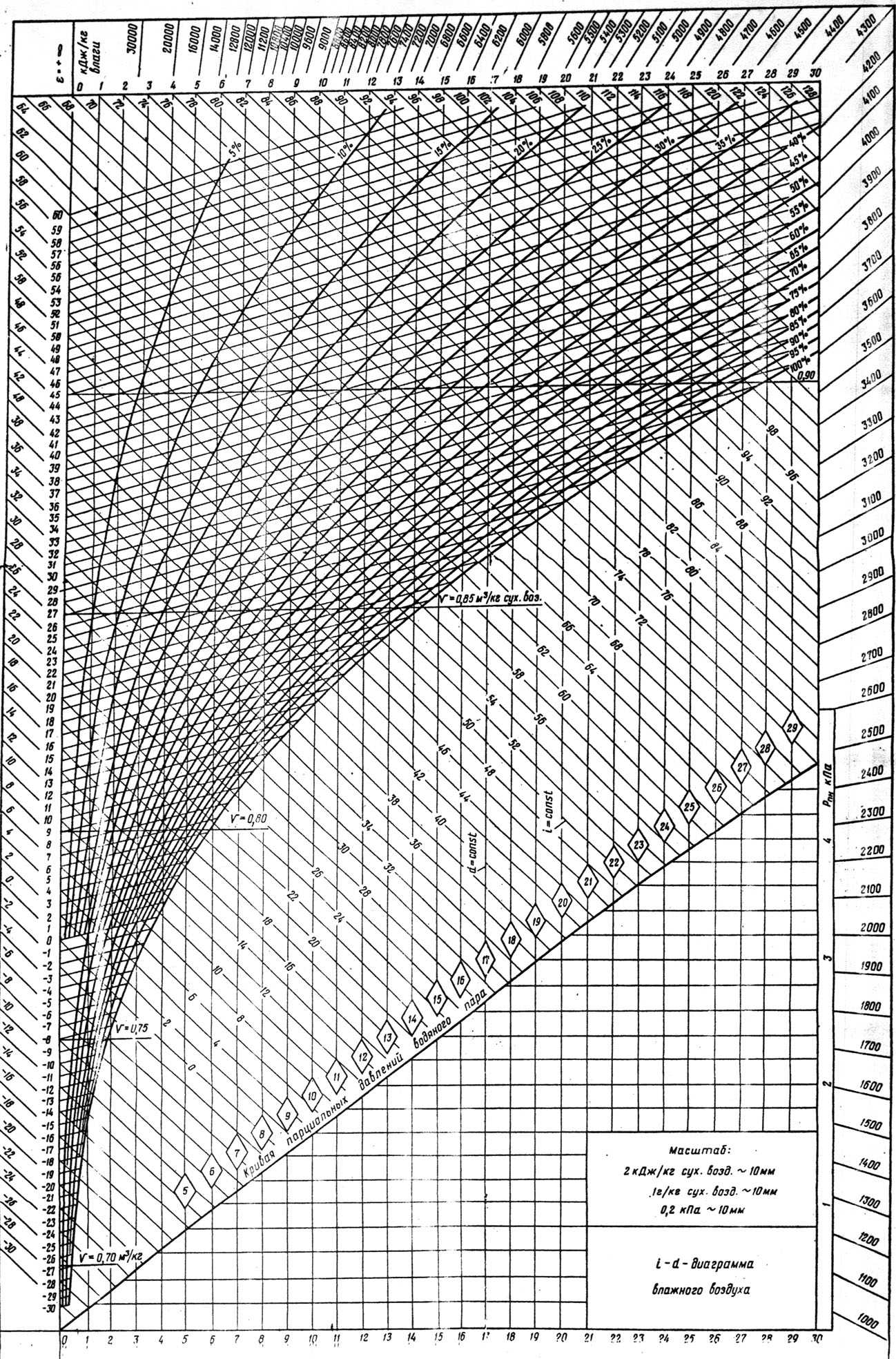

i–d диаграмма влажного воздуха

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Электрический калорифер: особенности эксплуатации

Электрокалориферы сейчас успешно используют для обогрева различных помещений, как жилого, так и хозяйственного и промышленного значения. Учитывая, что источником энергии является электричество, существуют определенные меры безопасности при их эксплуатации. В первую очередь следует исключить наличие паров от взрывоопасных предметов, а также токопроводящей пыли.

В основном электрические калориферы устанавливают в просторных складах, мастерских, залах, гаражных помещениях и сушильных камерах. Предусмотрен их вертикальный и горизонтальный монтаж. Важным условием безопасной эксплуатации является наличие доступа к панели перезагрузки системы в ручном режиме. Особенно популярны воздушные калориферы, которые успешно используют на стройплощадках.

Электрокалориферы значительно ускоряют процесс высыхания различных стройматериалов, в частности штукатурки и краски. Часто их используют для образования тепловой завесы у ворот или дверных конструкций.

Широкий температурный режим эксплуатационых возможностей позволяет использовать его в диапазоне температур от -30 до 50°С. Во избежание перегрева агрегата, следует позаботиться о достаточном воздухопотоке, поэтому предварительно необходимо провести соответствующий расчет. Калорифер при правильном и бережном использовании может прослужить достаточно долго.

Калорифер можно использовать в температурном диапазоне от -30 до 50°С.На заметку! При выборе электрического промышленного калорифера необходимо быть предельно аккуратным и учитывать размеры обслуживаемой площади. Так же необходимо учесть, что чаще всего используются настенные агрегаты, поэтому в целях безопасности необходимо позаботится о надежной их фиксации с использованием специальных кронштейнов.

Калориферы КСк. Расчет и подбор водяных калориферов КСк – Т.С.Т.

Калориферы КСк. Расчет и подбор водяных калориферов КСк

Расчет и подбор водяных калориферов КСк осуществляется в следующей последовательности:

1. подсчет тепловой мощности для нагрева воздуха, 2. расчет фронтального сечения для прохода воздуха и подбор подходящих калориферов, 3. нахождение массовой скорости, 4. определение расхода теплоносителя, 5. подсчет скорости горячей воды в теплообменнике, 6. вычисление коэффициента теплопередачи, 7. определение среднего температурного напора, 8. нахождение теплопроизводительности калорифера или установки, 9. установление запаса по тепловой мощности, 10. расчет аэродинамического сопротивления, 11. определение гидравлического сопротивления по теплоносителю.

Все действия по расчету и подбору водяных калориферов типа КСк выложены пошагово. Прилагаются формулы и таблицы , технические данные и характеристики всех моделей данных воздухонагревателей. Каждый шаг подсчетов и вычислений сопровождается конкретным примером.

1. Определить тепловую мощность для нагрева определенного объема воздуха.

а) Определяем массовый расход нагреваемого воздуха

L – объемное количество нагреваемого воздуха, м3/час

p – плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) – таблица показателей плотности представлена выше, кг/м3

б) Определяем расход теплоты для нагревания воздуха

G – массовый расход воздуха, кг/час

с – удельная теплоемкость воздуха, Дж/(кг •K) , (показатель берется по температуре входящего воздуха, смотреть ниже – по таблице)

t нач – температура воздуха на входе в теплообменник, °С

t кон – температура нагретого воздуха на выходе из теплообменника, °С

Пример подбора и расчета калорифера КСк . Шаг- 1

Подобрать подходящий калорифер КСк для нагрева 17000 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

1. Определить тепловую мощность, необходимую для нагрева 1700 0 м3/час с температуры – 25°С до +23°С.

а) Определяем массовый расход нагреваемого воздуха

1 700 0 – объемное количество нагреваемого воздуха, м3/час

1.3 – плотность воздуха при температуре – 1°С (температура на входе – 25 °С плюс температура воздуха на выходе +2 3°С – делим на два) (- 25+2 3 )/2= – 2 /2= – 1 Плотность воздуха при температуре – 1 имеет значение 1.3 0

б) Определяем расход те п лоты для нагревания воздуха

2 21 00 – массовый расход воздуха, кг/час

1009 – удельная теплоемкость при температуре входящего воздуха – 25 °С, Дж/(кг•K)

+2 3 – температура нагретого воздуха на выходе из теплообменника , °С

– 25 – температура воздуха на входе в теплообменник , °С

Температуру входящего воздуха можно принять, исходя из географического региона, в котором будут эксплуатироваться калориферы. Данные с расчетными средними температурами городов представлены в 3- х таблицах справа. Если в таблице отсутствует ваш город, следует принять показатели близлежащего.

2. Подбор и расчет калориферов – этап второй. Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха. Фронтальное сечение – рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.

G – массовый расход воздуха, кг/час

v – массовая скорость воздуха – для оребренных калориферов принимается в диапазоне 3 – 5 ( кг/м2•с ). Допустимые значения – до 7 – 8 кг/м2•с

Пример подбора и расчета калорифера КСк . Шаг- 2

Подобрать подходящий калорифер КСк для нагрева 1700 0 м3/час от температуры – 25°С до +23°С. Теплоноситель горячая вода с графиком 95°С на входе в воздухонагреватель, 50°С на выходе.

2. Расчет фронтального сечения для прохода воздуха. Подбираем необходим ую площадь сечени я под массовый расход воздуха 2 210 0 кг/час. Принимаем массовую скорость – 3.6 кг/м2•с .

2 21 00 – массовый расход воздуха, кг/час

3.6 – массовая скорость воздуха , кг/м2•с

При выборе трех или четырех рядной модели (одинаковые номера калориферов – имеют одну и ту же площадь фронтального сечения), ориентируемся на то, что теплообменники КСк4 (четыре ряда) при одной и той же входящей температуре и производительности по воздуху, нагревают его в среднем на восемь- двенадцать градусов больше, чем КСк3 (три ряда теплонесущих трубок), но имеют большее аэродинамическое сопротивление.

РАСЧЕТ ЭЛЕКТРОКАЛОРИФЕРНОЙ УСТАНОВКИ

страница 2/8
Дата 19.03.2018
Размер 368 Kb.
Название файла Электротехнология.doc
Учебное заведение Ижевская Государственная Сельскохозяйственная Академия

  2

Рисунок 1.1 – Схемы компоновки блока ТЭНов

1.1 Тепловой расчет нагревательных элементов

В качестве нагревательных элементов в электрокалориферах используют трубчатые электронагреватели (ТЭН), смонтированные в единый конструктивный блок.

В задачу теплового расчёта блока ТЭНов входит определение количества ТЭНов в блоке и действительной температуры поверхности нагревательного элемента. Результаты теплового расчёта используют для уточнения конструктивных параметров блока.

Задание на расчет приведено в приложении 1.

Мощность одного ТЭНа определяют исходя из мощности калорифера

Pк и числа ТЭНов z, установленных в калорифере.
. (1.1)

Число ТЭНов z принимают кратным 3, причем мощность одного ТЭНа не должна превышать 3…4 кВт. ТЭН подбирают по паспортным данным (приложение 1).

По конструктивному исполнению различают блоки с коридорной и шахматной компоновкой ТЭНов (рисунок 1.1).

а) б)
а – коридорная компоновка; б – шахматная компоновка.
Рисунок 1.1 – Схемы компоновки блока ТЭНов

Для первого ряда нагревателей скомпонованного нагревательного блока должно выполняться условие:

оС, (1.2)

где tн1 — действительная средняя температура поверхности нагревателей первого ряда, оС; Pm1 — суммарная мощность нагревателей первого ряда, Вт; ср— средний коэффициент теплоотдачи, Вт/(м2оС); Fт1- суммарная площадь теплоотдающей поверхности нагревателей первого ряда, м2; tв — температура воздушного потока после калорифера, оС.

Суммарную мощность и суммарную площадь нагревателей определяют из параметров выбранных ТЭНов по формулам
, , (1.3)

где k – количество ТЭНов в ряду, шт; Pт, Fт – соответственно мощность, Вт, и площадь поверхности, м2, одного ТЭНа.

Площадь поверхности оребренного ТЭНа
, (1.4)

где d – диаметр ТЭНа, м; lа – активная длина ТЭНа, м; hр – высота ребра, м; a – шаг оребрения, м.

Для пучков поперечно обтекаемых труб следует учитывать средний коэффициент теплоотдачи ср, так как условия передачи теплоты отдельными рядами нагревателей различны и определяются турбулизацией воздушного потока. Теплоотдача первого и второго рядов трубок по сравнению с третьим рядом меньше. Если теплоотдачу третьего ряда ТЭНов принять за единицу, то теплоотдача первого ряда составит около 0,6, второго — около 0,7 в шахматных пучках и около 0,9 — в коридорных от теплоотдачи третьего ряда. Для всех рядов после третьего коэффициент теплоотдачи можно считать неизменным и равным теплоотдаче третьего ряда.

Коэффициент теплоотдачи ТЭНа определяют по эмпирическому выражению

, (1.5)

где Nu – критерий Нуссельта, — коэффициент теплопроводности воздуха,

 = 0,027 Вт/(моС); d – диаметр ТЭНа, м.

Критерий Нуссельта для конкретных условий теплообмена рассчитывают по выражениям

для коридорных пучков труб

при Re  1103

, (1.6)

при Re > 1103

, (1.7)

для шахматных пучков труб:

при Re  1103, (1.8)

при Re > 1103

, (1.9)

где Re -критерий Рейнольдса.

Критерий Рейнольдса характеризует режим обтекания ТЭНов воздухом и равен
, (1.10)

где — скорость воздушного потока, м/с; — коэффициент кинематической вязкости воздуха, = 18,510-6 м2 /с.

Для обеспечения эффективной термической нагрузки ТЭНов, не приводящей к перегреву нагревателей, следует обеспечивать в зоне теплообмена движение потока воздуха со скоростью не менее 6 м/с. Учитывая возрастание аэродинамического сопротивления конструкции воздушного канала и нагревательного блока с ростом скорости потока воздуха, последнюю следует ограничить 15 м/с.

Средний коэффициент теплоотдачи

для коридорных пучков
, (1.11)

для шахматных пучков

, (1.12)

где n — количество рядов труб в пучке нагревательного блока.

Температура воздушного потока после калорифера равна
, (1.13)

где Pк – суммарная мощность ТЭНов калорифера, кВт; — плотность воздуха, кг/м3; св – удельная теплоемкость воздуха, св= 1 кДж/(кгоС); – производительность калорифера, м3/с.

Если условие (1.2) не выполняется, выбирают другой нагревательный элемент или изменяют принятые в расчете скорость воздуха, компоновку нагревательного блока.

Таблица 1.1 — значения коэффициента сИсходные данныеПоделитесь с Вашими друзьями:

  2

Плюсы и минусы обогрева с помощью ТЭНа

Система отопления дома, основанная на подаче нагретого воздуха заданной температуры непосредственно в доме, представляет особый интерес для домовладельцев.

Эта конструкция системы отопления состоит из следующих важных компонентов:

  • обогреватель, который действует как теплогенератор, нагревая воздух;
  • каналы (воздуховоды), по которым в дом попадают нагретые воздушные массы;
  • вентилятор, который направляет хорошо нагретый воздух по объему помещения.

У этого вида растений много преимуществ. К ним можно отнести высокий КПД и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, а также возможность совмещения с системой кондиционирования и малую инерционность, в результате чего большие объемы нагреваются очень быстро.

Галерея изображенийФото из Воздухонагреватель представляет собой нагревательное устройство, предназначенное только для обработки воздушного потока без изменения влажности обрабатываемой массы. Воздухонагреватели оснащены системами отопления и кондиционирования, которые смешивают порцию свежего воздуха с улицы с потоком, циркулирующим внутри. В системах воздушного отопления воздух, нагретый блочным обогревателем, подается в помещение с помощью вентилятора, использование блочных обогревателей означает их способность обогревать большие помещения с точки зрения площади и объема, включая мастерские, торговые центры, склады, воздушное отопительное оборудование, система кондиционирования с воздухонагревателем, воздухонагреватель с воздухонагревателем, быстрый обогрев больших помещений

Для многих домовладельцев недостатком является то, что установка системы возможна только одновременно со строительством самого дома, поэтому дальнейшая модернизация невозможна.

Недостатком является такой нюанс, как обязательное наличие резервного питания и необходимость регулярного обслуживания.

Обогреватель прост в установке и использовании, экономичен, но, прежде всего, это эффективное устройство для обогрева помещения. На фото водонагреватель, установленный в системе

Более подробные материалы по устройству воздушного отопления в доме и коттедже доступны на нашем сайте. Рекомендуем вам ознакомиться с ними:

  • Воздушное отопление своими руками – все о системах воздушного отопления
  • Как организовать воздушное отопление загородного дома: правила и схемы строительства
  • Расчет воздушного отопления: основные принципы + пример расчета

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

  1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
  2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
  3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

  1. Перфоратор.
  2. Гаечные ключи.
  3. Кувалда.
  4. Шуруповерт.
  5. Молоток.
  6. Трещоточный ключ.
  7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки. В итоге всю систему необходимо проверить

Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение. Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Система отопления с агрегатом для нагрева воздуха

Система обогрева дома, основывающаяся на подаче прогретого до установленной температуры воздуха непосредственно в дом, представляет особый интерес для владельцев собственного жилья.

Такая конструкция отопительной системы состоит из следующих важных узлов:

  • калорифера, выступающего в роли теплогенератора, подогревающего воздух;
  • каналов (воздуховодов), по которым поступают нагретые воздушные массы в дом;
  • вентилятор, направляющий хорошо прогретый воздух по всему объему помещения.

Преимуществ у системы такого типа много. К ним относится и высокий КПД, и отсутствие вспомогательных элементов для теплообмена в виде радиаторов, труб, и возможность объединить ее с климатической системой, и малая инерционность, в результате чего прогрев больших объемов происходит очень быстро.

Галерея изображений
Фото из
Калорифер — нагревательный прибор, предназначенный только для обработки воздушного потока без изменения влажности обрабатываемой массы

Калориферами оснащаются системы воздушного отопления и кондиционирования, осуществляющие подмес свежей порции воздуха с улицы к циркулирующему внутри потоку

В системах воздушного отопления нагреваемый калорифером воздух нагнетается в помещение при помощи вентилятора

Веским плюсом использования калориферов считается их возможность в максимально быстром темпе обогреть большие по площади и объему помещения, в том числе цеха, торговые комплексы, склады

Оборудование для нагревания воздуха

Система кондиционирования с калорифером

Воздушное отопление с калорифером

Быстрый обогрев больших площадей

Для многих домовладельцев недостатком является то, что монтаж системы возможен только одновременно со строительством самого дома и затем дальнейшая модернизация ее невозможна. Минусом является и такой нюанс, как обязательное наличие резервного питания и потребность в регулярном техническом обслуживании.

Водяные калориферы

Daikin ATXN25MB/ARXN25MB за 34500 руб. Инверторные кондиционеры DAIKIN. Монтаж от 7000 руб.

Тепловые пушки на воде (калорифер водяной ) — нагревательные приборы, в которых источником тепла является горячая вода.

Принцип работы прост: мощный вентилятор обдувает теплообменник, по которому проходит горячая вода системы центрального отопления. Таким образом, вентилятор быстро и равномерно распределяет горячий воздух по обогреваемому помещению. Несмотря на использование горячей воды, водяной калорифер с вентилятором относят к приборам воздушного отопления.

Преимущества воздушного отопления:

быстрое достижение заданной температуры в помещении; низкие затраты на монтаж; низкие затраты на эксплуатацию; высокая теплопроизводительность.

Тепловая мощность каждой модели зависит от температуры воды в системе центрального водяного отопления. Чем выше температура воды в системе, тем большую тепловую мощность отдает водяная тепловая пушка. Максимальная температура теплоносителя (воды) обычно ограничена 130ºС. Тепловые пушки на воде используют для экономичного отопления помещений большого объема, таких как:

выставочные павильоны и автосалоны; торгово-развлекательные комплексы; спортивные залы и дворцы спорта; магазины и гипермаркеты; мастерские и автосервисы; фермы и теплицы; ангары и склады.

Калориферы водяные бывают настенного и потолочного крепления. Для регулирования температуры в отапливаемом помещении и экономии энергоресурсов совместно с самими воздушно-отопительными а

VOLCANO тепловентилятор серии VR (тепловентилятор ВУЛКАН); теплогенератор водяной GALLETTI серии AREO; водяной теплогенератор KROLL серии LH; водяной теплогенератор Olefini тепловентилятор и фанкойл серии FH (тепловая пушка олефини на воде);грегатами используют специальные комплекты автоматики. Для подключения водяных тепловых пушек обычно используют узел обвязки водяного калорифера (циркуляционный насос, автоматический трехходовой клапан, арматура и автоматика). На рынке России наиболее известны следующие тепловые пушки на воде:

Если Вы хотите сделать заказ или у Вас появились вопросы — позвоните в наш коммерческий отдел по многоканальному телефону (495) 98-91091. Наши менеджеры будут рады подобрать водяные калориферы или другие виды обогревателей, подходящие для Вас и Вашего помещения по типу, мощности и стоимости. Из-за очень большого объема материала мы приводим здесь информацию только по калориферам Galletti, но у нас Вы можете заказать водяные калориферы olefini, kroll, general и тепловентиляторы volcano vr.

По запросу мы предоставим необходимую Вам информацию.

Особенности водяных калориферов — тепловентиляторов VOLCANO:

VOLCANO MINI цена 13800 руб. Мощность обогрева 3-20 кВт

VOLCANO VR1 цена 18300 руб. Мощность обогрева 10-30 кВт

VOLCANO VR2 цена 20900 руб. Мощность обогрева 30-60 кВт

  • простой монтаж;
  • современный дизайн;
  • низкий уровень шума;
  • малый вес конструкции;
  • высокая эффективность оборудования;
  • стойкость к коррозийным процессам;
  • стойкость к термическим воздействиям;
  • возможность крепления Volcano при помощи шпилек (не входят в комплект);
  • направление потока тепловентилятора VOLCANO VR можно изменить во время эксплуатации до 180º (монтажная консоль 1900 руб. и гибкий шланг 550 руб. — опции, не входят в комплект);

Опции:

  • термостат 2000 руб.;
  • монтажная консоль 1900 руб.;
  • клапан двухпозиционный с сервоприводом 3600 руб.;
  • гибкий шланг 550 руб. (подключают обычно 2шт. на один Volcano);
  • 5-ступенчатый регулятор скорости вращения вентилятора 4400 руб.

Показаны с 1 по 99 из 99

При их изготовлении используются сталь и алюминий, что гарантирует надежную работу продолжительное время.

Они устанавливаются в систему кондиционирования и делают поступающий с улицы воздух теплым, что делает нахождение в помещении комфортным.

В качестве источника тепла в них используется горячая вода и пар высокого давления, и из-за этого их применение возможно только на производственных предприятиях.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
