Особенности установки вентиляторов дымоудаления на крышах. требования к системам

Требования к месту прохода

Разумеется, в месте, где вентиляционная или любая другая труба проходит сквозь кровлю, необходимо обеспечить достаточную герметичность, чтобы влага не попадала внутрь здания. В то же время этот узел не должен препятствовать стеканию осадков с поверхности крыши. Еще один важный момент — наличие надежной теплоизоляции.

Сверху трубу следует защитить от проникновения влаги с помощью дефлектора. К протяженности вентиляционной трубы предъявляют определенные требования, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не так строги, как нормы для дымоходов.

Нередко воздухообмен через вентиляцию обеспечивается принудительно, с помощью вытяжного вентилятора, который также устанавливают возле узла перехода. Этот механизм следует также надёжно защитить от воздействия осадков и других природных факторов. Кроме того, в обязательном порядке необходимо обеспечить заземление электроприбора.

Неправильный монтаж этого узла нередко становится причиной плохого удаления осадков с поверхности, что может привести к скорому повреждению кровельного материала. Много неприятностей может вызвать вентиляционный канал многоквартирного дома, если он выходит на кровлю поперёк ската.

Помимо самого узла прохода вентиляционного канала через кровлю могут понадобиться дополнительные элементы, которые защищают конструкцию от осадков, улучшают отведение влаги и т.п.

Гораздо лучше, если узел расположен вдоль ската, так он будет создавать меньше препятствий для стекания воды. Оптимальным положением считается расположение крупного узла перехода вдоль конька. Этот вариант избавляет от необходимости монтажа дополнительных элементов, уменьшающих сопротивление вентиляционной трубы схождению осадков.

Серьёзной ошибкой монтажа считается положение, при котором передний фартук оказывается под кровельным листом. Фартук — это конструкция, обеспечивающая герметичное прилегание кровли к стенкам трубы. Если нижняя деталь фартука заведена под кровлю, в зазор станет стекать вода, попадающая в кровельный пирог и затем в чердачное пространство.

Принципы установки узла перехода вентиляционных систем могут быть использованы и для монтажа других аналогичных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению разницы температур, которое способствует образованию конденсата на поверхности вентиляционных труб. Со временем эта ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавого налета и т.п.

Наружную часть вентиляционной трубы, выступающую над крышей, необходимо защитить колпаком-дефлектором от проникновения влаги и осадков

В старых вентиляционных каналах обычно предусмотрена так называемая “выдра” — утолщение, которое позволяет нагретому воздуху немного остыть перед выходом на крышу. В результате перепад температур воздуха и кровельных коммуникаций будет меньше, что понизит вероятность выпадения конденсата.

В современных домах используют фартуки, с помощью которых прореху между трубой и кровлей закрывают полностью герметично. Разрезы для установки фартуков при этом формируют с помощью болгарки. Утепление металлических и пластиковых труб может быть выполнено с помощью минеральной ваты или другого подходящего материала.

Для круглого вентиляционного канала лучше выбрать промышленную модель узла перехода, поскольку сделать такое устройство самостоятельно будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя вентиляционную систему, следует сразу же обдумать вариант обустройства прохода через кровлю. Специалисты отмечают, что трубу с прямоугольным или квадратным сечением вывести наружу гораздо проще, чем круглую конструкцию.

Чтобы обеспечить достаточно плотное примыкание вентиляционной трубы к материалу кровли, обычно используют квадратную гильзу, которую надевают сверху на трубу. Выводить вентиляцию над крышей можно практически на любую удобную высоту. Особых требований в отношении пожарной безопасности здесь тоже нет.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до устройства кровельного пирога и укладки покрытия

Однако при этом необходимо обеспечить достаточную длину конструкции, чтобы узел прохода был надежно закреплен ко всем элементам кровли

Обратить внимание стоит и на расстояние между краем трубы и закрепленным над ней дефлектором. Оно должно быть настолько большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться

Разновидности кровельных вентиляционных систем

Различают модели по габаритным размерам, уровню производительности, мощности устройств, силе звукового давления. Среди большинства кровельных моделей можно выделить следующие:

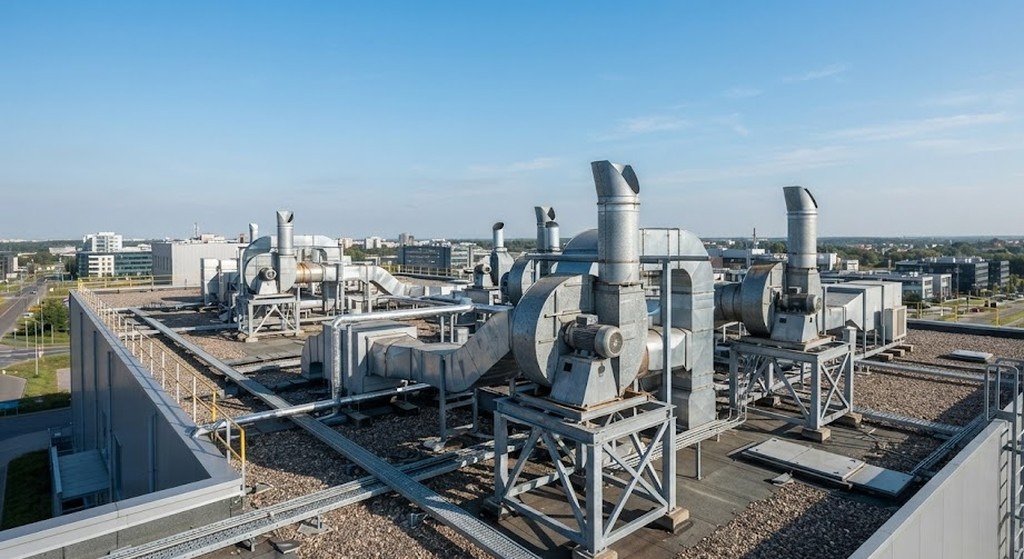

• Осевые устройства для монтажа на производственных или административных зданиях;
• Устройства КРОВ. Применяются исключительно в жилых домах и на производстве;
• Оборудование серии ВКРМ и ВКР. Эти серии призваны удалять объемы воздуха по сетям воздуховодов или же из различных помещений;
• Также можно выделить приборы, которые устанавливаются в зданиях, в которых используют открытый огонь для отопления, приготовления пищи.

Не стоит производить монтаж этого оборудования на каминные или же печные дымоходные системы.

Монтаж трубы вентиляции на кровлю – правила

Так как труба будет проходить через всю крышу, большую роль играет именно ее тип. Высота трубы вентиляции над крышей, угол наклона, а также диаметр напрямую зависит от типа крыши. Но, это далеко не все, что учитывают при создании

Важно следующее:

1. Материал, из которого сделана кровля.
2. Длина ската крыши.
3. Как располагаются слои кровельного пирога.
4. Оборудована ли стропильная система коньковой балкой.
5. Как расположен дымоход, горячий водопровод или отопительные трубы.

Обратите внимание! Иногда вместо оцинкованных труб используют вентиляционный канал из кирпича. Он не накапливает статическое электричество и прослужит намного дольше

Пыль и мусор к нему тоже не так интенсивно притягиваются.

Итак, прежде чем заняться монтажом трубы и выведением ее через кровлю дома, важно ознакомиться с такими рекомендациями:

1. Минимальный диаметр – 14х14 см.
2. Длина вентиляционной трубы – 3 м не меньше.
3. При сечении 14х27 и больше, рекомендуемая длина 2 м не меньше.
4. Минимальное расстояние от плоскости кровли – 0,5 м.
5. При установке вентиляции на уровне конька, коньковая балка должна отсутствовать, а используемая труба должна иметь размер 0,5 м не меньше.
6. В случае когда от конька до вентиляции расстояние осталось более 2 м, трубы должна иметь высоту на уровне конька или выше.
7. При длинном скате, вентиляционная труба выходит из кровли больше, чем на 3 м от конька, то рекомендуемая высота составляет верхней точке конька. При этом саму трубу нужно установить под углом в 10° (от вертикали).
8. Рекомендуется утеплить трубу при помощи минеральной ваты, пенопласта или другого теплоизоляционного материала.

Если учитывать все эти советы, то труба вентиляции на крышу дома будет функционировать правильно и прослужит долго. Так можно создать достаточную тягу и запустить процесс циркуляции воздуха в помещении. Теперь приступим к пошаговой инструкции того, как выполнить монтаж своими руками.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

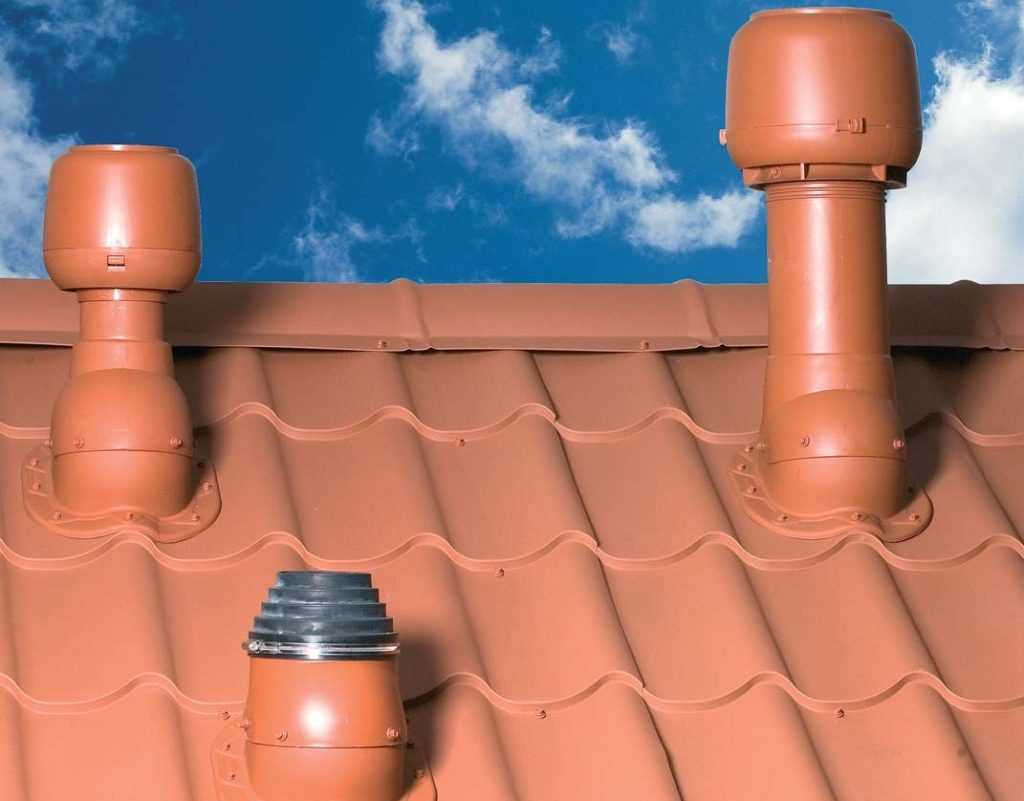

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Монтаж вентиляционного выхода

Установка вентвыхода производится в соответствии с заранее разработанной схемой местонахождения выходов. Особенности установки зависят от типа кровли и конструкции трубы. В комплектации фасонных изделий обязательно есть инструкция по установке.

Узел прохода должен быть тщательно загерметизирован со всех сторон. Изделия заводского изготовления укомплектованы обычно всем необходимым для обеспечения полноценной защиты от воды

В целом, установка производится по одинаковому алгоритму:

1. На месте выхода трубы осуществляется разметка, соответствующая диаметру отверстия. Если в комплекте проходного элемента есть шаблон, разметка наносится по шаблону.
2. В кровельном пироге вырезается отверстие зубилом или ножницами по металлу: в кровельном материале, в слое гидроизоляции и утеплителя.
3. Жидким герметиком крепится уплотнительная прокладка.
4. На прокладку ставится проходной элемент и крепится саморезами к кровле. Основание проходной детали должно быть прикреплено к кровле максимально плотно.
5. В проходной элемент крепится труба воздуховода и фиксируется шурупами. При работе желательно использовать отвес или строительный уровень, чтобы зафиксировать трубу вертикально.
6. Со стороны чердака герметизируется выход воздуховода на крышу.

Вывод вентиляционной трубы является самым технически уязвимым узлом во всей системе вентиляции в доме

Здесь особенно важно не только решить эстетическую проблему, но и обеспечить надежную гидроизоляцию прохода с сохранением свойств на весь срок эксплуатации кровли

Для повышения тяги в вентиляционной системе на оголовок венттрубы обязательно надевается дефлектор. Дефлектор – это насадка, в которой под действием ветра происходит разрежение воздушных масс. Таким образом снижается аэродинамическое сопротивление потоку.

При выборе дефлектора нужно учитывать климатические особенности региона. Ряд производителей добиваются тех же целей, оснащая зонт электровентилятором

Так дефлектор выступает усилителем тяги. Кроме этого, вытяжное устройство:

• защищает систему вентиляции от осадков;
• не дает ветру задувать внутрь венттрубы;
• препятствует явлению обратной тяги.

Принцип работы дефлектора любого типа основан на разрежении воздушной массы в устье вентиляционного канала, в результате чего отработанный воздух стремительно движется в его направлении без механического побуждения.

Разновидности канальных вентиляторов

Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.

Осевые

Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.

Радиальные

Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.

Комбинированные

Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.

Разновидности труб для вентиляции

Основная задача вентиляционной системы – отвод загрязненного воздуха из помещения.

Эффективность и надежность всей системы зависит от выбора типа вентиляционной трубы.

• минимальный диаметр трубы для вентиляции в частном доме должен составлять 15 см;
• поверхности воздуховода должны быть устойчивы к коррозии;
• вес конструкции влияет на сложность монтажных работ и обслуживание;
• размер сечения воздуховода влияет на пропускную способность;
• все элементы системы должны соответствовать требованиям пожарной безопасности.

Важным критерием выбора вентиляционной трубы является материал, из которого она изготавливается. Ниже рассмотрены самые популярные из них.

Пластиковые трубы

Пластиковые воздуховоды производятся из полипропилена, полиуретана и поливинилхлорида. Они отличаются большим разнообразием форм и размеров, наиболее популярными являются круглые и прямоугольные.

Данные типы труб получили широкое распространение благодаря целому ряду достоинств.

Преимущества круглых и прямоугольных пластиковых воздуховодов:

• относительно небольшой вес, благодаря чему монтаж системы может осуществляться одним человеком, кроме того, не создается избыточная нагрузка на подвесные кухонные конструкции;
• низкая уязвимость для воздействия влаги и химических веществ;
• хорошая герметичность;
• простота в обслуживании;
• широкий диапазон рабочих температур;
• низкий уровень шума при работе;
• большой срок службы;
• эстетичный вид;
• экологичность;
• устойчивость к появлению коррозии.

К недостаткам пластиковых труб можно отнести необходимость использовать дополнительные соединительные элементы при монтаже, а также то, что сам процесс установки достаточно сложный и требует специальной подготовки.

Гофрированные трубы

Самым дешевым вариантом для вентиляционной системы является гофрированная труба. Она состоит из металлических колец, обернутых ламинированной фольгой.

В изначальном состоянии кольца плотно прилегают друг к другу, но в процессе монтажа расстояние между ними способно увеличиваться за счет растягивания оболочки, а сама труба может вытягиваться и изгибаться под нужным углом.

Этими свойствами объясняется универсальность труб при монтаже: они легко устанавливаются в самых труднодоступных местах, а весь процесс не вызывает особой сложности.

Важно помнить! При неполном растяжении гофрированной трубы, а также сильном изгибе появляется дополнительное сопротивление потоку воздуха, что вызывает характерный шум. Основные преимущества гофрированных воздуховодов:

Основные преимущества гофрированных воздуховодов:

• срок службы — до 50 лет;
• допустимое нагревание поверхностей — до 250 °С;
• устойчивость к воздействию влаги и коррозии;
• относительно легкий монтаж.

Металлические воздуховоды

Материалом для изготовления металлических вентиляционных труб служит оцинкованная или нержавеющая сталь. Они устойчивы к появлению ржавчины и имеют небольшой вес.

Такой тип воздуховода стоит выбирать для установки в помещениях с повышенным содержанием влаги и большими колебаниями температур.

Для монтажа металлических вентиляционных труб достаточно минимальных знаний и навыков.

Тканевые воздуховоды

Воздуховод такого типа представляет собой вентиляционный канал, сделанный из ткани, закрепленный с помощью специальных колец на потолке. За счет давления воздуха, проходящего внутри, конструкции придается форма трубы.

Материалом для изготовления служат полиамид, полиэстер или полиэфир. Тканевые воздуховоды встречаются достаточно редко и изготавливаются на заказ. Для проектировки потребуется опытный специалист.

Основные преимущества:

• быстрый монтаж;
• небольшой вес;
• отсутствие конденсата;
• низкий уровень шума;
• устойчивость к коррозии;
• удобство в обслуживании.

Помимо материала, при подборе и расчете воздуховода необходимо учитывать форму сечения. Большей популярностью пользуются круглые трубы, они оказывают меньшее сопротивление потоку проходящего воздуха.

Прямоугольные трубы не нарушают эстетичный вид помещения, их можно монтировать вплотную к стене.

Гофрированные и тканевые воздуховоды бывают только круглыми в сечении, пластиковые и металлические могут быть и круглой, и прямоугольной формы.

Размеры сечения рассчитываются по специальной формуле для каждого конкретного помещения. На практике часто встречаются диаметры 100-120 мм для круглых труб и размеры 55×110, 60×122 – для прямоугольных.

Зачем нужна вентиляция кровли?

Предложение на рынке загородного строительства очень велико, а оценить квалификацию строителей может не каждый. В результате каждую весну на форумах, посвященных проблемам частных домов, появляются многочисленные жалобы примерно одинакового содержания: крыша «плачет», в утепленной мансарде или на чердаке холод, сырость и грибок. При разборке конструкций такой проблемной кровли обычно выявляется следующая картина: утеплитель промок, деформировался и потерял свои свойства, деревянные элементы покоробились от воды, а то и поражены плесенью. Причина проста: плохая вентиляция кровельного пирога или ее отсутствие. Влага, попадающая в конструкции кровли, не удаляется оттуда с потоками воздуха и накапливается, разрушая утеплитель и стропильную систему. Устранение проблемы может стоить немалых денег.

Вывод: подкровельное пространство обязательно должно вентилироваться.

Что для этого нужно?

1. Отверстия в нижней части кровли для притока воздуха.

2. Каналы над теплоизоляцией для его циркуляции.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами. Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания. Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.

При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.

К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта

При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.

Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.

Требования к узлу прохода

В месте прохода вентиляции через кровлю должна сохраняться герметичность

Согласно требованиям нормативов, проход через крышу для вентиляции делается таким образом, чтобы не снизить уровень герметичности имеющегося покрытия и не допустить попадания влаги в здание. Он также не должен препятствовать естественному стоку осадков и должен иметь надежную теплоизоляционную защиту. В верхней части дымоходная труба закрывается специальным козырьком (дефлектором), защищающим ее от попадания влаги вовнутрь.

При принудительной системе воздухообмена рядом с узлом монтируется вытяжной вентилятор, нуждающийся в изоляции от осадков и влаги. Кроме того, потребуется надежное заземление электрического агрегата. При монтаже типового узла прохода (УП) используются дополнительные элементы, защищающие конструкцию от осадков и способствующие отведению влаги. Наиболее рациональным считается расположение «по скату», при котором не создается помех для стекания воды, или вдоль конька. Последний способ позволяет обойтись без дополнительных элементов, снижающих сопротивление. Типичная ошибка при монтаже узла вентиляции – заведение элемента герметизации (передней фартучной детали) под листы покрытия. В образовавшийся зазор затекает вода, проникающая затем в кровельный пирог и просачивающаяся в чердачное помещение.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.
