Как сделать колодец на даче своими руками: от выбора местоположения сооружения до декора

Обустройство колодца своими руками и уход: основные работы

Все живое нуждается в воде. На даче необходимость воды неоспорима. Вода нужна и людям и растениям, поэтому первое, что появилось на нашем участке после возведения легкого домика, это колодец. Обустройством колодца на дачном участке занимались мы с мужем самостоятельно. Хочу рассказать о своем опыте и поделиться полученными в ходе строительства знаниями.

Абиссинский колодец

Представляет собой длинную трубу диаметром 1 дюйм. Подойдет, если на участке обнаружены подземные ключи. Такой вариант требует обустройства колодца насосом, что увеличит траты на уход.

Шахтный колодец

Классический вариант – глубина шахты до 15 м. Строится из железобетонных или пластиковых колец. Надо отметить, что пластик в последнее время становится все популярнее. Он не подвержен коррозии, легче (а значит его проще устанавливать) и дешевле.

Обустройство дачных колодцев начинается с выбора правильного места на участке.

Колодец – постройка фундаментальная, а потому цена ошибки велика. Чтобы этого избежать, руководствуйтесь рядом правил:

  1. Расстояние до любого здания должно составлять не менее 5 м. Иначе вода колодца, построенного близко к другим сооружениям на даче, подмоет грунт под фундаментом.
  2. Площадь радиусом 50 м вокруг колодца – это санитарная зона. Здесь нельзя располагать свалки, сточные канавы, туалет, душ.
  3. Когда проводите обустройство дренажного колодца, не забывайте о технике безопасности. Держите под контролем загазованность шахты с помощью горящей свечи.
  4. Начинайте работу в конце лета – начале осени. В это засушливое время уровень воды ниже, а, следовательно, и глубина колодца будет выбрана правильно.

Строительство колодца, пошаговая инструкция

Обустройство колодца своими руками начинается с выкапывания колодезной шахты:

  1. После выбора места для будущего колодца, размечаем на земле окружность, диаметр которой равен диаметру железобетонного кольца плюс 10 см.
  2. Выкапываем намеченный круг такой глубины, чтобы вставшее в него кольцо возвышалось над землей на 10-15 см.
  3. Вставляем первое кольцо в яму, на него устанавливаем второе кольцо. Места стыков соединяем скобами и промазываем бетонным раствором.
  4. Внутри колец копаем грунт на 80-90 см, затем окапываем кольца снаружи. Кольца под собственной тяжестью опускаются вниз.
  5. Повторяем эти шаги до того момента, пока не появится вода. Когда добрались до воды – работы на сегодня закончены.
  6. Спустя 12-24 часа осушим шахту и займемся обустройством дна колодца. Чтобы в воду не попадали ненужные примеси, на дно укладываем фильтр, состоящий из слоя крупной гальки (20-25 см) и слоя мелкого щебня (40-45 см).

Колодезная шахта готова!

Отделка колодца

Для обустройства верха колодца примените свою фантазию. Это может быть и классический деревянный навес, и украшение цветами, и отделка колодца камнем. Изучите фотографии, посмотрите, как украшен колодец у соседей, не бойтесь воплощать свои идеи в жизнь.

Но при этом не забывайте, что оформление колодца должно быть прежде всего практичным. Пренебрегать крышей не стоит. А еще лучше сделать крышку, закрывающую вход в шахту.

Такая деталь не только защитит воду от загрязнений, но и обеспечит безопасное пребывание животных и детей рядом с колодцем.

Уход за колодцем

Не реже двух раз в год необходимо осматривать колодезную шахту на предмет загрязнений или попавших туда насекомых и животных. Если в колодец попала мышь или птица, шахту придется осушить, очистить и продезинфицировать. Только после этого наполняем колодец и используем воду.

Регулярно проверяйте загазованность шахты с помощью свечи. Если зажженная свеча, опущенная в шахту, горит спокойно и ровно – уровень газа нормальный. Если гаснет – газа много. Удалить газ из шахты можно с помощью пылесоса.

Фильтр дна колодца промывайте раз в год. Если зимой на стенках шахты образуется лед, утеплите крышку колодца любым экологически чистым материалом, и эта проблема исчезнет. Два раза в год, весной и осенью, проверяйте качество воды (вкус, цвет, запах, мутность).

При соблюдении этих несложных правил вода из колодца всегда будет радовать Вас прохладой и полезными качествами!

Виды и варианты домиков для колодца

Выделяют несколько видов колодезных домиков, различают их по материалам изготовления и особенностям конструкции. Существуют следующие модификации дополнительных укрытий источников воды:

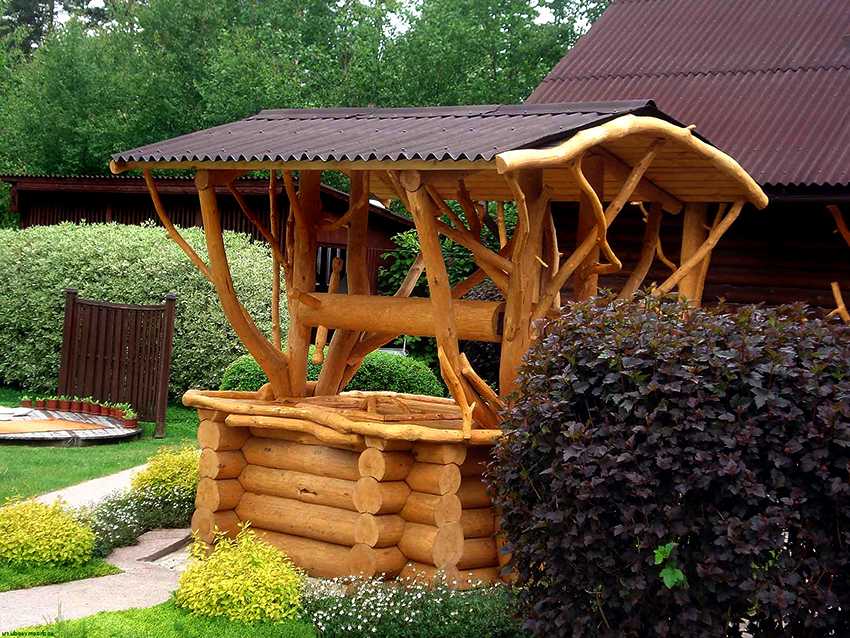

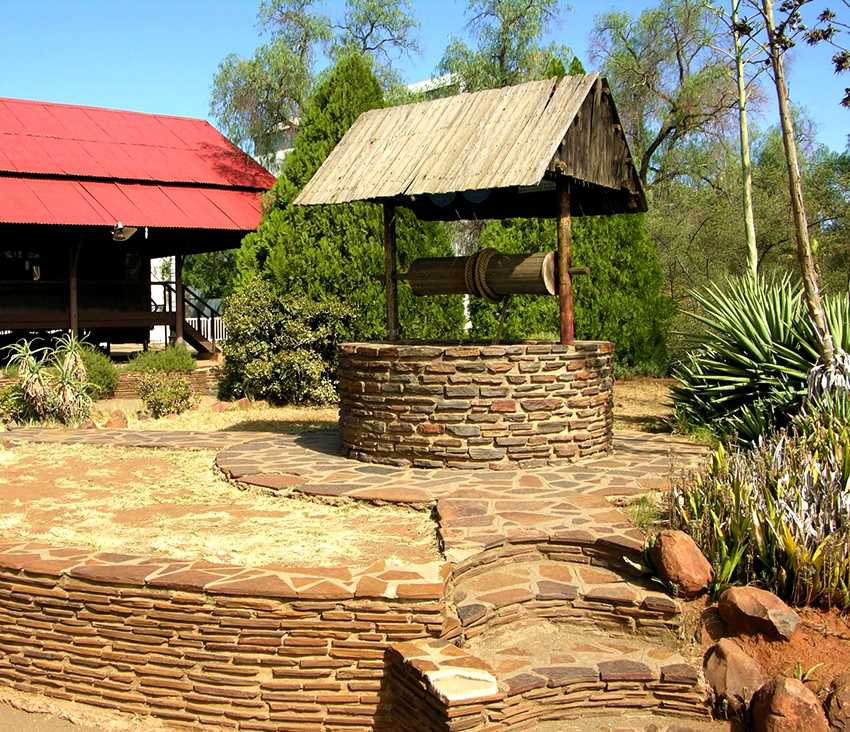

  1. Открытого типа. Сооружение представлено навесом в виде крыши, монтаж которой производят на стойках (опорах). Этот вариант домика больше актуален для колодцев с вращающимся элементом – воротом, необходимым для набора воды при помощи ведра. Но такая защита будет срабатывать лишь частично, источник воды все равно останется открытым. Выходом здесь является обустройство навеса крышками, прилегающими вплотную к нему. Из преимуществ стоит отметить: простоту в исполнении, отсутствие серьезных финансовых вложений, бюджетность конструкции. А из минусов открытого типа домиков выделяют высокую вероятность подмерзания воды, но это возможно в основном в регионах с суровыми зимами. Утеплить сооружение можно при помощи пенополистирольной скорлупы.

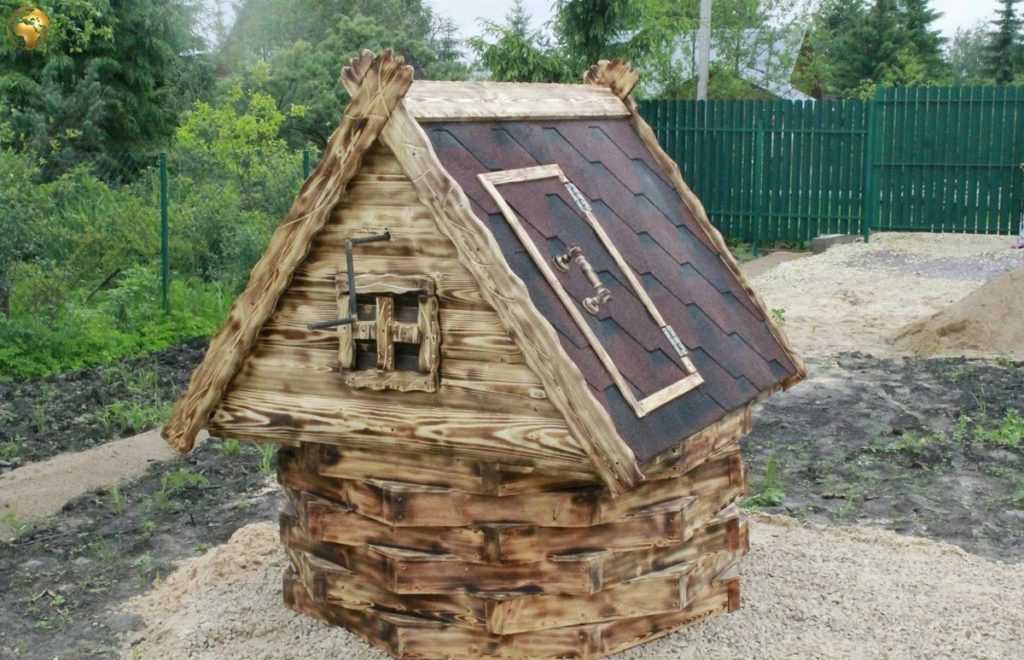

  2. Закрытого типа. Если красиво сделать домик для колодца с использованием дверей, то можно получить оригинальное садовое украшение, причем еще и довольно функциональное. Из положительных моментов такой конструкции отмечают: отличную теплоизоляцию, полное перекрытие источника воды, защиту его от насекомых, мусора. Из недостатков закрытых колодцев выделяют: необходимость в покупке большего объема стройматериалов, приложение значительных усилий, времени.

Интересный и удобный в эксплуатации вариант с защитой колодца – обустройство вокруг него беседки. Пользоваться гидросооружением в таком исполнении без проблем можно в любую пору года.

Беседка вокруг колодца, сделанная своими руками, — это и красиво, и практично

Общие рекомендации для организации водопроводного колодца

Схема подключения колодца к жилому строению

Колодец для воды обеспечивает нормальную жизнедеятельность на загородном участке.

Он может быть:

  • Любой глубины.
  • Любой формы.
  • Иметь разные подключения.

Особенности:

  • Если он находится в доме, то провести трубы для подачи воды не составит большого труда.
  • Если он находится на определенном расстоянии от строения, то трубы прокладываются внутри грунта.
  • Прокладываются трубы на такой глубине, которая больше уровня промерзания грунта.
  • Если такой уровень довольно большой, то трубы стоит утеплить в процессе монтажа.
  • Для этого используют утеплители в рулонах, которые обматываются вокруг труб и поверх утеплителя накладывается полиэтиленовая пленка.
  • Можно провести гильзевание. Что это такое?
    Такая система по-простому называется «труба в трубе». Труба, которая идет для подачи воды в процессе сооружения водопровода вставляется в другую трубу с большим диаметром.

Вода сама подниматься не будет, и по этой причине кроме качественной разводки труб, нужно использовать специальные агрегаты.

Оборудование колодца для воды подразумевает использование:

  • Насосных станций.
  • Тройников и переходников труб.
  • Фильтровального оборудования.

Насосные станции могут быть:

  • Погружными, которые используются для внутреннего размещения. Они работают от подачи электрической энергии и могут иметь различные мощности.
  • Поверхностными, которые устанавливаются в подвале дома или в любом другом помещении. Подключаются они к трубам, и также могут иметь разную мощность.

Переходники и различные трубы используются для подключения насосного и фильтровального оборудования.

Фильтровальные станции могут быть:

  • В колодце.
  • В доме.
  • В подсобном помещении или подвале.

Варианты расположения фильтровального и насосного оборудования при обустройстве колодца

Итак:

  • Основной задачей такого оборудования является очистка воды.
  • Фильтра могут быть естественными и устанавливаются самостоятельно на дно.
  • Также могут быть электрическими, и монтируются на основной трубе, идущей из колодца или на трубах в доме.
  • Для усиления мощности насосного и фильтровального оборудования используются аккумуляторы.
  • Для прокачки и очистки воды к конструкции должно быть подключено электричество.
  • Электрическая проводка углубляется в грунт на уровень расположения насосного или фильтровального оборудования.
  • Кабеля помещаются в специальную гофрированную трубу.
  • Это даст возможность защитить проводку от разрыва под давлением грунта.
  • Если оборудование находится в доме, то с подключением электрической проводки проблем не будет.

Для контроля подачи и расхода воды используют датчики и водомеры.

Схема автоматической подачи воды из колодца

Разнообразие материалов для строительства

Домик для колодца можно построить из самых разных материалов. Дерево, камень, кирпич или металл – любой из этих и множества других материалов отлично подойдет для данной задачи. Какому из них отдать предпочтение? Дерево выглядит очень привлекательно, но только пока оно новое. Такой домик будет требовать регулярного ухода – ежегодного удаления старой краски и нанесения новой. Если для вас такой вариант не подходит, выбирайте металлическую конструкцию. Из основного материала может быть выполнен только каркас или все строение. На самом деле выбрать оптимальный вариант проще простого. Зачем ломать голову, если можно оформить колодец в том же стиле, что и дом. Благодаря этому строения не будут выглядеть разрозненными, объединятся в единый ансамбль.

Подбор и монтаж оборудования для поставки воды

Оборудование для индивидуального водоснабжения состоит из следующих элементов:

  • Насоса, он может быть погружным либо располагаться на поверхности.
  • Автоматики, управляющей работой насоса и предохраняющей его от перегрузок.
  • Гидроаккумулятора, открытого либо закрытого (мембранного бака). Последний предпочтительнее, он обеспечивает стабильное давление в водопроводе.

Открытый накопитель воды приходится устанавливать в верхней точке водопровода, на чердаке или под потолком верхнего этажа. Закрытая ёмкость не имеет ограничения по месту установки.

Основные элементы водоснабжающего оборудования частного дома из скважины: насос, гидроаккумулятор, автоматика

Характер обустройства скважины в значительной степени определяется типом и местом установки водоснабжающего оборудования. Рассмотрим основные варианты комплектации источника оборудованием.

Поверхностный насос для неглубокой скважины

Поверхностный насос ощутимо дешевле, проще в установке и обслуживании, чем погружной. Наиболее рациональный и экономически оправданный вариант — комплектная насосная станция «три в одном», в состав которой входит поверхностный насос, относительно небольшой (20-60 л) мембранный бак и вся необходимая автоматика.

В скважину опускают только всасывающий шланг. Таким образом, упрощается обустройство скважины, обслуживание насоса. К тому же шланг имеет небольшой диаметр, что позволяет использовать его в так называемых «нортоновских скважинах» (абиссинских колодцах), куда погружной насос просто не поместится.

Насосные станции имеют лишь один, но весьма существенный недостаток. Поверхностная помпа не в состоянии поднять воду с большой глубины, для большинства моделей предел — 8-10 м. Это ограничивает сферу применения насосных станций колодцами и неглубокими скважинами.

Из-за малой высоты подъёма насосные станции с верхним расположением помпы зачастую приходится устанавливать максимально близко к устью скважины. В противном случае придётся дополнительно преодолевать гидравлическое сопротивление от источника воды до места в доме, где установлен насос.

Принципиальная схема водоснабжения на основе комплектной насосной станции с поверхностным расположением насоса. Применяется для неглубоких скважин из-за небольшой высоты подъёма воды

Погружной насос для глубокой скважины

Для подъёма воды из скважин глубиной более 10 м приходится использовать погружные насосы. Правильный выбор помпы и определение её высоты подвеса в обсадной трубе — отдельный и довольно непростой вопрос.

В рамках темы статьи нам лишь нужно понять, каким дополнительным оборудованием оснащается насос, как он монтируется, подключается.

Как мы уже упоминали, обязательные элементы водоснабжающего оборудования индивидуального дома — гидроаккумулятор и управляющая автоматика. В случае с погружным насосом, высота подъёма которого в разы больше, чем у поверхностного, никаких ограничений по месту установки закрытого гидроаккумулятора нет.

Мембранный бак и управление можно размещать довольно далеко от устья скважины, расстояние до источника незначительно влияет на работу системы. Отличное место для размещения оборудования — сухое и чистое техническое помещение в доме, в подвале или первом этаже.

Схема автономного водоснабжения на основе погружного насоса. Мембранный бак можно располагать на довольно большом расстоянии от скважины

Порядок постройки

  1. Разобрав исходный вариант, очистив необходимый периметр, подготовим участок для бетонирования. Убираем верхний слой земли для заливки основания на глубину 10 см, так как нагрузка от колодца небольшая.
  2. Делаем песочно-гравийную засыпку и утрамбовываем. Поверх мастерим деревянную опалубку, заполняем кусками битого кирпича, щебня, добавляем куски арматуры или толстой проволоки для прочности, заливаем раствором.
  3. По окончанию заливки и разравнивания сразу устанавливаем куски уголков, к которым впоследствии будет крепиться деревянная часть колодца.
  4. Пока раствор набирает крепость, занимаемся строительством деревянной части. С учётом размеров бетонного кольца, размечаем и распиливаем доски по 134 см.
  5. Затем проводим обработку олифой. Далее подготавливаем 4 бруска длиной по 57 см, которые также окрасим олифой.
  6. Начинаем собирать стены колодца. Крепим доски к брусу с помощью длинных саморезов.
  7. После сборки можно окрасить внутреннюю часть короба.
  8. После просушки, в нижней части двух противоположных стенок, с внутренней стороны крепим два металлических уголка таким образом, чтобы они оказались на уровне забетонированных уголков. Затем устанавливаем короб на подготовленное основание из бетона и с помощью сварки прикрепляем конструкцию к основанию.
  9. Далее собираем крышку. Размечаем доски, красим (на данном этапе можно лишь с внутренней стороны). В процессе установки сразу же формируем люк. Так как мы решили установить сверху ворот, то для того чтобы крышка открывалась полностью мы сделали ее размером 85х51 см. Устанавливаем навесы и металлический затвор на крышку.
  10. Сбоку вертикально прикрепляем брус, длиной 2 м, самыми длинными саморезами — для крепления проводки, розетки и выключателя для водяного насоса.
  11. Теперь, когда верхняя часть колодца готова, можно полностью его покрасить.
  12. Установка ворота. У нас он сохранился от старого колодца. Металлические части мы покрасили кузбасслаком, а деревянную — в цвет колодца.
  13. Опускаем мотор, прикрепляем проводку, устанавливаем розетку и выключатель. Также, в боковой части короба, позже, мы проделали отверстие для шланга. Готово!

Конструкция

На рисунке изображено устройство колодца с шахтой из бетонных колец.


Пример простой конструкции колодца

Пояснения к рисунку:

  • А – надстройка, обеспечивающая защиту от проникновения мусора (оголовок);
  • В – гидроизоляционный замок из глины;
  • С – донный фильтр из гравия, как правило, трехслойный. Первый – из крупных фракций размером 15см, средний – 10см, нижний – из мелкого щебня;
  • D – верховодка;
  • Е – ствол шахты из ЖБИ колец;
  • F – водоносный слой.

Шахта колодца бывает кирпичной, каменной или деревянной. Она может уходить на глубину до 10-15 метров, но встречаются конструкции, дно которых находится на 30 метров ниже уровня земли. Если оно вязкое, сооружается деревянный настил, и уже сверху него организуется донный фильтр.

СОВЕТЫ ПО ЭКСПЛУАТАЦИИ КОЛОДЦА

Чтобы ваш дачный колодец в течение как можно большего времени безукоризненно выполнял свою работу, уделяйте время обслуживанию конструкции и уходу за ней.

После каждого использования переворачивайте ведро для воды вверх днищем, чтобы исключить попадание различного мусора в емкость.

Оградите периметр вокруг колодца, чтобы в него не могли попасть домашние животные. Периодически осматривайте внутреннее пространство колодца. Если вы обнаружите в нем животных или птиц, откачайте воду, выбросьте найденные объекты и выполните дезинфекцию объекта.

Защитите колодец от попадания внутрь мусора и животных

Для удаления из воды различного мусора используйте удобные и подходящие для этого приспособления, к примеру, сачок с рукоятью.

Каждые 4-6 месяцев выполняйте полную чистку колодца:

Чистка стенок колодца

  1. Начинайте с тщательной очистки бетонных стенок металлической щеткой либо метлой из березовых ветвей.
  2. После очистки стенки нужно промыть чистой водой, а воду откачать из колодца насосом.
  3. Достаньте со дна дачного колодца гравийную засыпку. Промойте элементы засыпки и уложите их обратно.
  4. Для финишной дезинфекции нанесите на стенки колодца 3%-й раствор хлора. Также хлорный раствор надо добавить и в поступающую воду.
  5. Закройте колодец на сутки, а затем промойте стенки конструкции и откачайте воду нужное количество раз, пока запах хлорки полностью не исчезнет.

Следуйте этим простым рекомендациям по обслуживанию колодца, и он будет непрерывно давать вам чистую воду высокого качества в течение долгих лет.

Готовимся к копке: изучаем ТБ

Неопытные хозяева часто забывают об элементарных правилах безопасности, несоблюдение которых может поставить под угрозу здоровье человека, работающего в шахте. Напомним их, чтобы избежать травм.

  • Копальщик должен иметь на голове защитную каску. Если сорвется ведро, доставаемое помощником, то это поможет избежать травмы.
  • Ведра с грунтом поднимают на толстых веревках, кольца опускают канатами.
  • При копке шахты свыше 6 метров на ведре фиксируют 2 веревки: основную и страховочную.
  • Для страховки от подвижек грунта копающий должен быть привязан веревкой, второй конец которой крепко фиксируют к чему-нибудь прочному на поверхности.
  • Если шахта получается глубокой, то обязательно периодически проверяют, нет ли загазованности. Для этого поджигают свечу. Если гаснет – значит, газа много, и надо его выветрить. Для этого вылазят из шахты, привязывают к веревке большое одеяло и несколько раз его опускают до дна и обратно. Обычно газы вместе с одеялом поднимаются наверх. После этого можно вновь спускаться, проверить качество воздуха свечой и продолжать работу. Если же газы не вышли, придется искать вентилятор и опускать его вниз.

Колодец на даче своими руками: выбор оптимального места

В случае если вы выбрали для водоснабжения вашего частного дома или загородного участка колодец, а не трубчатую скважину, то первое, что необходимо сделать, – выбрать подходящее для него место. Рассмотрим правила, которые следует соблюдать при подборе места для скважины.

Перед тем как устанавливать колодец нужно сделать анализ воды

Колодец обязательно должен располагаться в точке, удаленной от вероятных источников загрязнения. Минимальное разрешенное расстояние от водозаборной конструкции до ближайшей мусорной свалки или выгребной ямы составляет 25 м. Однако специалисты рекомендуют увеличить его в 2 раза, чтобы максимально обезопасить источник воды в скважине от засорения.

В случае необходимости всегда можно воспользоваться услугами специалистов. Профессиональная бригада не только проведет квалифицированную установку водозаборной конструкции, но и определит наиболее подходящее место для нее. Цена колодца под ключ зависит от компании, услугами которой вы хотите воспользоваться. На сегодняшний день стоимость установки 1 кольца в среднем составляет 4000 руб. В стоимость также может входить организация донного фильтра (около 2000 руб.) и монтаж надземного домика (6-6,5 тыс. руб.).

Рекомендуемая дистанция от фундамента жилой или любой другой постройки до скважины – 8 м. Несоблюдение данного правила может привести к серьезным последствиям. Вода, расположенная под землей, способна размыть пласт почвы под фундаментом, что приведет к его ослаблению.

Колодец рекомендуется размещать подальше от свалки и выгребной ямы

Специалисты советуют обустраивать колодец в наиболее возвышенной точке (по направлению потока вод в почве) на загородном участке. Однако данное правило не является решающим. Это связано с тем, что независимо от того, какое место вы выбрали для обустройства скважины в любом случае вы достигнете подземного источника

Важно запомнить: для того чтобы купить Ж/Б кольца для колодца, необходимо точно рассчитать их количество и габариты. Глубина залегания конструкции может быть разной

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

  • водоподъемное оборудование;
  • оголовок;
  • гидробак;
  • дополнительное оборудование для контроля давления, уровня, расхода воды;
  • защита от промерзания: приямок, кессон или адаптер.

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру

На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков.
Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу.
Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости.
Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками

Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
