Как вырыть колодец для водоснабжения: подробный разбор двух базовых технологий
Колодец вполне обоснованно признан оптимальным источником для организации автономного водоснабжения. Наиболее привлекательным его качеством по праву считают дебит, превышающий все имеющиеся варианты. Колодец не заиливается и не требует регулярности использования подобно скважине. Хозяева загородной собственности могут подолгу не посещать владения, а запас воды не уменьшится и качество нисколько не пострадает. Без особых проблем его можно почистить. Даже вырыть колодец своими руками сможет домашний «землекоп», если запасется терпением, как минимум одним помощником и сведениями о правилах сооружения источника водоснабжения.
Рытье колодцев: инструментарий
Выкопать колодец можно несколькими способами, которые зависят от типа колодца – шахтный колодец необходимо копать, абиссинский – нужно бурить скважину. В зависимости от выбора типа и строения колодца, нужны и разные инструменты.
Для бурения необходимы:
- Бур или буровая ложка (для сыпучего грунта);
- Долото;
- Желонка или забивной стакан (для вязкого грунта);
- Шнек.
Но необходимо уделить особое внимание, все же, копанию колодца и таким применяемым инструментам, как лопата, короткий ломик, верёвка, лестница, насос, лебедка для подъема ведра и тренога для ее закрепления, иногда кран для подачи колец. То есть, каждый инструмент есть в обычном, среднестатистическом доме
Что необходимо учесть перед началом сооружения колодца
Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.
Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.
Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.

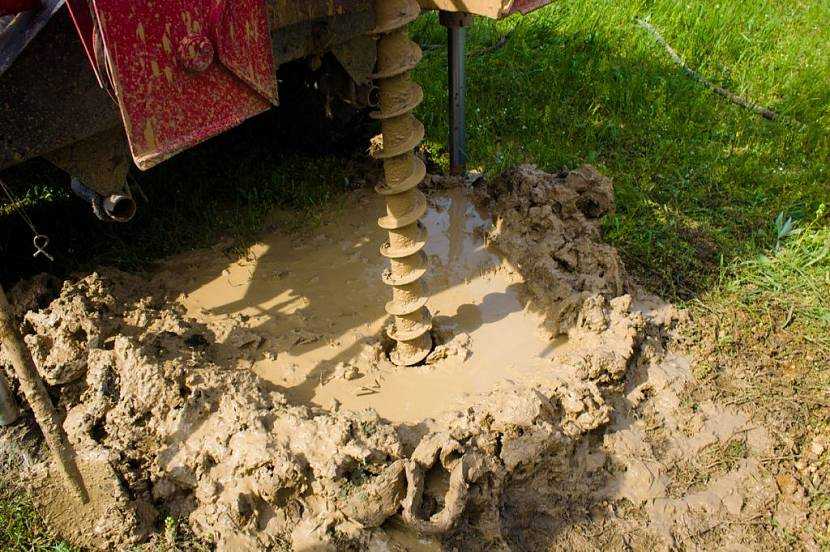

Пробное бурение для определения уровня водоносного слояИсточник obogreem-gomel.by
Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:
- Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м. Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.
- Санитарная зона – 25-50 м. Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.

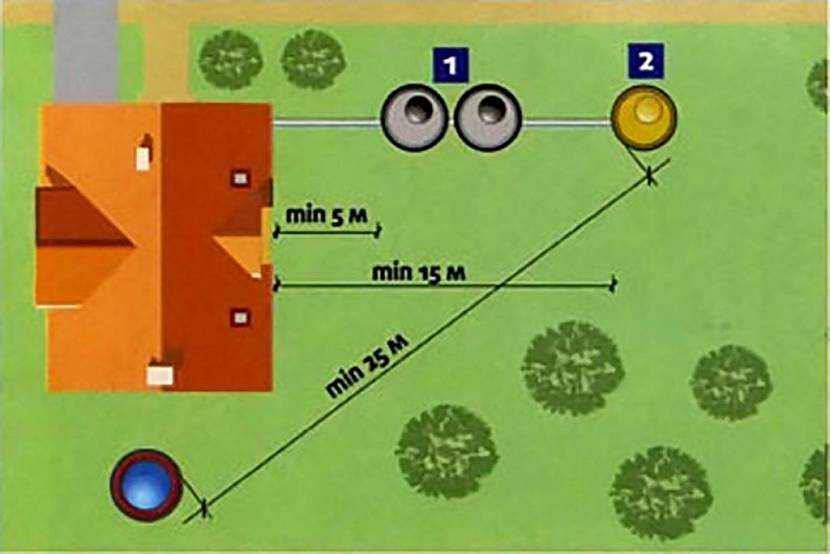

Санитарная зона питьевого колодцаИсточник strojdvor.ru
И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:
- быть внимательным при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;
- следить, чтобы стенки сооружения не осыпались;
- строго следовать технологии строительства;
- желательно использовать современные способы и методы.
И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.
Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.
Строить колодец лучше в середине лета – начале осениИсточник wellmasters.co.uk
Что такое донный фильтр?
Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.
Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.
Схема донного фильтра
Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.
Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.
В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.
При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.
Что выбрать, бетонные кольца или деревянный сруб?
Монтаж бетонных колец
Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.
Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.
Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.
Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.
Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.
Подготовка сруба
Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.
Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.
Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.
Как сделать шпалеру своими руками? Оригинальные идеи и чертежи (110+ Фото & Видео) +Отзывы
Оформление источника
Сверху колодец следует завершить навесом, в котором установите деревянный ворот, с прикрепленным к нему тросом или шнуром, с надежной ручкой. Ведро прикрепите на кусок цепи, что даст возможность быстро погружать его в воду. Украсить навершие можно в виде двускатной крыши с откидывающейся дверцей, а остальные элементы задекорировать облицовочным кирпичом или камнем.
Отлично будет смотреться источник, который оформлен как бревенчатый сруб. Не забудьте также сделать отмостку по периметру колодца из тротуарной плитки и установить скамейку, когда грунт усядется. Также можно оснастить сооружение не классическим подъемом воды, а современным, использованием автоматического насоса.
Способы копки
Колодец можно копать, не нанимая посторонних работников, своими руками. Просто необходимо изучить поэтапную инструкцию.
Перед строительством определяют, какими методами рытья будут вести работы: поочередной установкой верхних колец или по нахождению уровня водоносного слоя. Способ выбирают, исходя из глубины залегания вод.

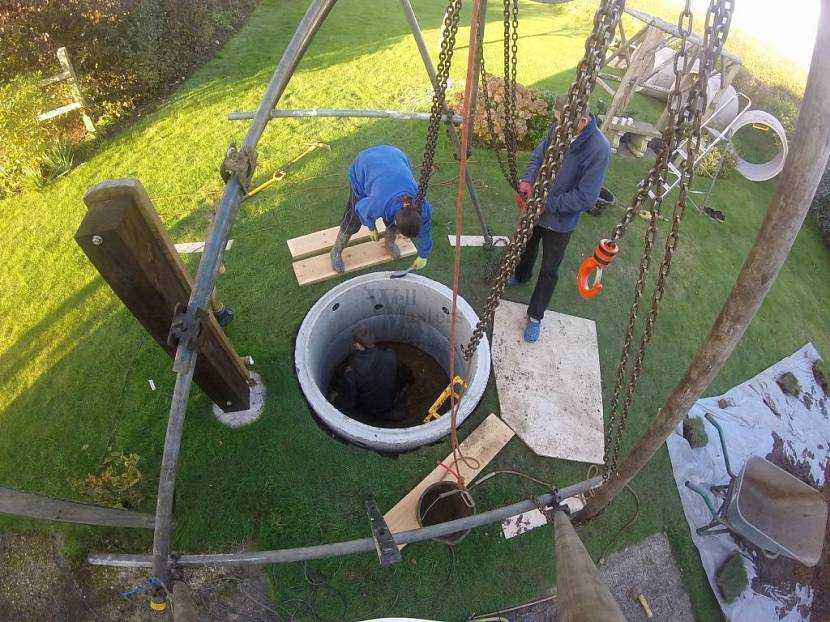

Поочередная установка колец
Способ последовательной установки колец заключается в следующем. Кольцо располагают на поверхности земли и начинают выбирать грунт внутри. Со временем оно само погружается в глубину. Чтобы выкопать ровный колодец, необходимо следить за строгой вертикальностью, иначе при сильном наклоне осадка бетона прекратится. Это можно отрегулировать самостоятельно, привязав отвес, а поверх кольца установить уровень.
После того как верхний край поравняется с почвой, на кольцо устанавливают второе. По мере необходимости устанавливают следующие, пока нижнее не опустится до водоносного горизонта. Можно сразу же устанавливать прокладки для герметизации швов.
Данный способ позволяет контролировать высоту и количество колец и не опасаться осыпания грунта, так как копающий находится внутри.
При выполнении этого варианта надо учитывать, что одному человеку неудобно копать и вынимать грунт. Потребуется задействовать еще одного работника. Кроме того, понадобится дополнительная помощь при установке колец сверху.
Установка колец после достижения водоносного слоя
Второй способ заключается в изначальном выкапывании шахты колодца и последующей установке бетона при достижении водоносного слоя. Данный способ легче при выкапывании, человек не стеснен внутри кольца. Возможно делать более глубокие шахты. Кольца устанавливают при начавшемся осыпании стенок. Сразу несколько колец герметизируются от попадания паводковых и грунтовых вод.
Минусами данного метода являются следующие моменты:
- Возможно пропустить начало осыпания грунта, тогда шахта пострадает.
- Сложно контролировать герметичность конструкции, изоляция возможна только снаружи.
- Величина засыпаемой земли между шахтой и кольцом неконтролируема, ее плотность тоже. Поэтому возможно поступление паводковых и дождевых вод.
Как на практике происходит самостоятельная копка колодца:
Обустройство колодца снаружи после копки
Исходя из собственных финансовых возможностей и предпочтений, можно использовать различные методы отделки. Красивое сооружение отлично впишется в общий дизайн территории и поможет создать особую неповторимую атмосферу уюта на участке.
Кирпич
Наиболее востребован при проведении любых строительных работ. Обладает массой отличных качественных характеристик и привлекательным внешним видом. К выраженным преимуществам данного материала следует отнести:
- высокую прочность и надежность;
- малую восприимчивость к механическому воздействию;
- продолжительный срок службы;
- широкий выбор цветовых категорий;
- практичность.
Для возведения гидротехнического сооружения больше подойдет полнотелая структура стройматериала. Требуется штукатурка и железнение.
Дерево
Традиционный вид отделки. Гарантирует удобство в работе, позволяет создавать поистине невероятные по красоте объекты. Рядом с дачным домиком смотрятся просто потрясающе.
Для благоустройства колодезного источника необходимо остановить свой выбор на таких породах древесины, как лиственница и осина. Именно они меньше всего разрушаются при контакте с влагой.
Камень
Еще один весьма привлекательный способ отделки конструкции. Отлично гармонирует практически с любыми постройками, расположенными поблизости. Среди плюсов стоит перечислить:
- непревзойденную прочность;
- устойчивость к влажности;
- невосприимчивость к смене погодных условий;
- долговечность;
- широкий ассортимент.
Цветы
Этот метод облагораживания конструкции неплохо сочетать с другими. Цветущими растениями украшают саму шахту, прилегающую к источнику территорию. Задействуют разнообразные формы, горшки, кашпо и многое другое. Особенно эффектно выглядят вьющиеся виды растительности, которые полностью оплетают сооружение.
Штукатурка или покраска
Разбираясь, как благоустроить колодец своими руками, не стоит сбрасывать со счетов и такой способ «окультуривания».
Нанесение краски и оштукатуривание обычно производятся в качестве завершающего этапа при возведении постройки из кирпича
Решая прибегнуть к данному методу отделки, обратите внимание на следующие рекомендации:
- проводите строительные работы только в сухую солнечную погоду;
- тщательно очистите поверхность, с которой предстоит работать;
- изготавливайте цементный раствор с клеем небольшими порциями, избегая его загустевания;
- проводите нанесение строго сверху вниз.
Деревянные сооружения обычно красят. Тут уже все зависит от фантазии мастера. Колодец можно сделать однотонным или нарисовать на нем узоры. В любом случае ваше художество на приусадебном наделе будет выглядеть потрясающе.
Как выбрать место для колодца
Копать колодец необходимо там, где глубинные подземные воды ближе всего подходят к поверхности. Существуют определенные методы, которые позволят определить нужную точку:
- анализ рельефа;
- наблюдение за туманом;
- изучение растительности;
- биолокация;
- разведочное бурение скважины.
Анализ рельефа
Как правило, подземные воды залегают наиболее близко к поверхности на тех участках, где расположены впадины и низменности. А вот на возвышении рыть колодец не стоит, поскольку вода в этой точке, скорее всего, расположена глубоко. Эффективность метода составляет порядка 40 %.
Наблюдение за туманом
Если на определенном участке в жаркие вечера появляется густой туман, это с высокой вероятностью говорит о близком залегании подземных вод. Точность метода составляет 75 %.
Изучение растительности
Есть определенные виды растений, которые растут на наиболее влажных участках. В первую очередь это:
Кроме того, обыкновенно растут в местах, где грунтовые воды расположены неглубоко, такие деревья, как:
Биолокация
Необходимо взять два полуметровых отрезка прямой латунной проволоки диаметром 2 мм и согнуть каждый из них под прямым углом, отступив от конца 10 см, сделав таким образом ручки.
Получившиеся приспособления следует взять в руки, не сжимая их плотно, так, чтобы проволочки могли свободно вращаться, и обойти с ними участок. Если они зашевелятся, это значит, что вода недалеко, а если начнут крутиться — хорошее место для колодца найдено.
Время начала работ
Перед тем как рыть колодцы и обустраивать их, необходимо проверить состояние земли в выбранном месте, а затем определить наличие на участке грунтовой воды. Часто начинающие дачники не знают, что возможны резкие колебания уровня подземной влаги, причем между высшей и низшей точками стояния воды разница достигает 150, а иногда и 200 см.
Если в почве много грунтовой жидкости, то после рытья скважины хозяин участка может оказаться перед фактом стремительного пересыхания водоносного горизонта. Чтобы этого не произошло, гидрологи рекомендуют начинать работы по закладке колодцев на дачных участках в тот период, когда слой воды в земле минимален.
Песчаные почвы хорошо поддаются обработке в зимний период. Большинство начинающих фермеров совершают ошибку, проводя работы весной. Начало этого времени года для рытья не подходит — это период таяния снега, во время которого уровень воды в почве резко поднимается. Гидрологи не советуют пробивать скважины и поздней осенью.
Среди оставшихся сезонов самым лучшим для работы считается период с середины лета до первой недели сентября. Земля в это время сильно прогрета, а уровень грунтовых вод минимален. В межсезонье лучше не заниматься рытьем, т. к. работы сильно осложнятся из-за скачков уровня водоносных струй, омывающих верхние слои почвы.
Что потребуется для работы
Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.
Из инструментов понадобятся:
— лопаты, штыковая и совковая у укороченнымичеренками;
— лом и кирка для проходки через плотные слои грунта;
— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;
— канаты для подъемаведер, стропы для вывешивания и установки железобетонных колец;
— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.п.)
— отвесы и строительный уровень для тщательного контроля вертикальности проходки;
— средства защиты и страховки – каска, страховочный пояс с линем;
— для откачки поступающей воды потребуется дренажный насос;
— материалы и инструменты для проведения гидроизоляционных работ.
Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм. На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.
Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.
Местоположение колодца
Где копать колодец? Конечно, это самый первый вопрос, который возникает на начальном этапе. Здесь нужно учитывать несколько важных факторов:
категорически нельзя устраивать колодец вблизи с большими источниками загрязнения, потому что вода, проходя через верхние водопроницаемые слои, будет впитывать плохие вещества. Это означает, что колодец не должен размещаться около компостных, навозных, мусорных куч, в районе слива сточных вод;
Чистая вода — залог здоровья
- наличие воды в существенной степени зависит от рельефа и типа грунта, к примеру, на склоне можно воду вообще не обнаружить либо к ней невозможно будет добраться с помощью ручного копания;
- на даче лучше располагать колодец поближе к месту потребления воды, потому что это существенно уменьшает расходы по доставке. Но и непосредственная близость тоже неуместна – минимум пять метров до дома.
Также следует заметить, что для автономного водоснабжения дачного участка (полив, хознужды) вполне подходит колодец с водоносным горизонтом 5-20 м. И хоть встречаются колодцы до 30 м, подобная глубина может стать причиной осложнений в будущем, а также это нерентабельно по сравнению со скважиной.
Многие люди верят предрассудкам и пользуются услугами шаманов, которые рекламируют свои способности в определении места под колодец. Раньше они использовали ивовые прутики лозоходцев, а сегодня популярностью пользуются проволочные рамки. Верить или не верить этим своеобразным спиритическим сеансам, личное дело каждого. Но если у соседей есть колодец, можно смело копать его на своем участке, а если нет, придется дополнительно бурить разведочную скважину.
Способы копки
Определяющими факторами при выборе подходящей технологии являются тип грунта и глубина залегания водоносного горизонта.
Существует 2 метода копки колодцев:
- открытый, применяемый для рытья шахты в глинистых и суглинистых породах;
- закрытый, использующийся при копании колодезного шурфа в песчаных и супесчаных почвах.
Закрытый способ рытья колодца.
Поочередная установка колец
Закрытый метод строительства колодца из бетонных колец состоит в поэтапном выполнении следующих операций:
- Над поверхностью в заданной точке размещают подъемный механизм, на грунт устанавливают бетонное кольцо.
- Лопатой вручную вынимают почву, занимающую пространство внутри блока и под его стенками. По мере заглубления конструкция постепенно опускается под собственным весом.
- Для соблюдения вертикальности пользуются отвесами. Контроль осуществляется строительным уровнем.
- Шахту роют до водоносного пласта. Количество блоков определяется глубиной колодезной скважины.
Когда верхний край первого кольца располагается на одном уровне с поверхностью, устанавливают следующее кольцо. При этом необходимо тщательно контролировать вертикальное направление, избегая перекосов, т.к. отклонения препятствуют равномерному опусканию блоков,
Закрытая технология копка колодца.
Закрытая технология имеет следующие преимущества:
- возможность визуального контроля качества установки блочной конструкции, позволяющая своевременно выявить и устранить погрешности монтажа;
- возможность использования резиновых прокладок, повышающих герметичность;
- предотвращение обрушения стенок.
Этот метод копки имеет следующие недостатки:
- неудобства работы в ограниченном пространстве внутри кольца;
- невозможность вырыть колодец в одиночку.
Установка колец после достижения водоносного слоя
Сначала формируют отверстие, соответствующее полной глубине колодца. При приближении к водоносному горизонту приступают к установке железобетонных блоков.
Технология выемки грунта аналогична той, что используется при закрытом способе копки. По возможности выработанные слои породы выбрасываются на поверхность лопатой. Заглубление конструкции усложняет удаление почвы из шахты, использование треноги с воротом или лебедкой облегчает подъем грунтовых масс ведрами.
По аналогии с предыдущим методом обязательным условием считается контроль вертикального расположения стен. При отсутствии строительного ватерпаса допускается применять привязанный к бруску отвес, опущенный в шурф.
Завершается установка колец засыпкой и утрамбовкой промежутков между стенками шахты и бетонными конструкциями. Для наружной гидроизоляции рекомендуется обработать несколько верхних блоков битумной пропиткой.
Открытая технология копки колодца.
Открытая технология обладает такими преимуществами:
- неограниченная глубина колодца;
- возможность внешней герметизации начальных колец, предотвращающей загрязнение воды.
Метод имеет следующие недостатки:
- Затрудненный контроль качества монтажа. Герметичность стыков проверить невозможно ввиду запрета нахождения внутри шахты во время установки.
- Невозможность корректировки положения установленного кольца. Вес бетонной конструкции не позволяет перемещать блоки внутри шахты.
- Повышенный риск обрушения стенок. Он особенно велик при сооружении колодцев в нестабильных грунтах.
- Необходимость дополнительных мер гидроизоляции. Низкая плотность засыпки промежуточного пространства между кольцом и стеной увеличивает вероятность проникновения дождевых и талых вод.
Существует возможность защитить колодец от загрязнений, приносимых грунтовой влагой, при помощи специальной гидроизоляционной мембраны, устанавливаемой вокруг шахты.
