Расчёт труб для тёплого пола: виды труб, способы и шаг укладки, расход

Основные параметры для проектирования ТП

Расположение нагревательных элементов, влияющих на удельную мощность теплового пола на 1м2, проектируют, основываясь на теплофизических характеристиках строения. В этом достаточно сложном процессе, приходится учитывать множество различных факторов, в том числе:

  • региональные тепловые стандарты – минимальную наружную температуру воздуха в наиболее холодный период года;
  • среднюю температуру в каждой из комнат и их расположение;

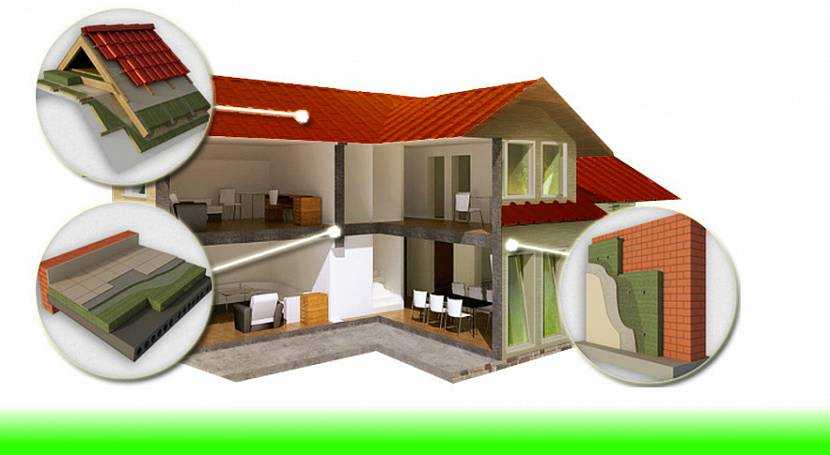

  • особенности строительных конструкций – материал и толщину стен, пола и потолка или межэтажных перекрытий;
  • количество и тип окон, их общую площадь, коэффициент теплопотерь, во многом зависящий от разновидности установленных стеклопакетов;
  • позиционирование здания относительно сторон света;
  • высоту помещений, а также ряд других.

Предложенный перечень параметров, оказывающий влияние на расчет теплых полов, далеко не полный – опытный специалист теплотехник укажет еще с десяток важных теплофизических характеристик.

Тем не менее, первоочередная задача подобного проектирования заключается в подборе такой теплопроизводительности ТП, которая гарантированно сможет компенсировать все энергетические потери отапливаемого здания. Нельзя также забывать, что рекомендуется увеличивать вычисленную теоретическую мощность на 10-15% для того, чтобы тепловая установка не работала на пределе своих возможностей.

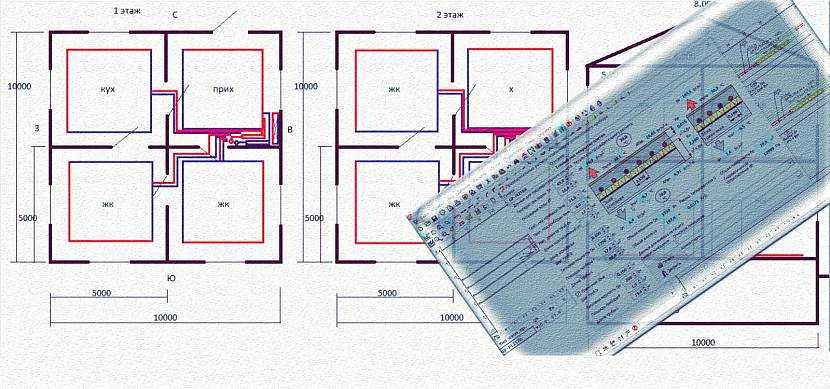

Независимо от того, будет ли выполняться расчет теплых полов своими руками либо силами профильных специалистов, во всех случаях отталкиваются от требований ГОСТ Р 55656-2013 «Энергетические характеристики зданий. Расчет использования энергии для отопления помещений». Ниже приводится упрощенная методика для самостоятельного проектирования небольшой квартирной установки обогрева полов.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

  • Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
  • Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

  • Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
  • Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Рассчитаем нужный расход трубных изделий на м2

В целом, на один квадратный метр пола расход выйдет, равный пяти погонным метрам трубного сортамента. Данный метод считается самым простым в расчетах расхода труб на м2 площади сооружаемой конструкции.

Смотреть видео

Трубы для теплого пола. Как узнать длину петли?

При таком расчете расхода на м2 величина шага принимается в 20 см. Просчитать нужное количество трубопроката для теплого пола можно, используя следующую формулу:

Рассчитывая длину труб теплого пола на квадратный метр, следует добавлять расход сортамента от пола до коллектора и в обратном направлении. Например, при расчете длины трубного проката на квадратный метр к предоставленной формуле необходимо приплюсовать удвоенную дистанцию до коллекторного шкафа.

Легко определить расход металлопластикового и любого другого трубного изделия на теплый пол можно, используя онлайн калькулятор. Рассчитывать по данным программам очень удобно. В основе каждого такого программного продукта положена «методика коэффициентов».

Эти коэффициенты учитывают:

  • шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
  • материал изготовления сортамента;
  • габариты и вид покрытия теплой конструкции;
  • габариты и вид стяжки. Предлагаем онлайн калькулятор для расчета стяжки пола.

Онлайн калькуляторы также учитывают наличие утеплителя на металлопластиковой или иной трубе. Заслуженной популярностью у пользователей пользуется программный продукт «Комплекс Valtek», который содержит специальный раздел для расчетов для строительства теплого пола.

Выбираем шаг укладки

Чтобы вся поверхность сооружаемой конструкции, выполняла нагрев, а температура в помещении была комфортной, необходимо выдержать определенную длину между трубными изделиями.

На крайней части эта дистанция может составлять примерно десять сантиметров. Дальше она может меняться с разницей в пять сантиметров. Например: 10,15 см и т. д.

Определим длину контура

Рассчитать эту величину нужно, исходя из диаметра и материала труб, взятых в работу. Так, например, если монтаж выполняется из 16 – ти дюймового металлопластикового сортамента, то протяженность контура водяной системы в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в данной ситуации составит от 75 до 80 метров. Если в работу взят металлопластиковый трубопрокат с диаметром 20 мм, то длина теплого пола не может быть больше 120 м.

Вычисляя расход трубы на теплый водяной пол, часто стоит вопрос, можно ли делать контур разной протяженности. Идеальным вариантом решения для теплого водяного пола считается одинаковая величина всех петель. Практически сделать это не сложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери давления в конструкции теплого водяного пола можно выровнять посредством балансировочной арматуры. Разброс по протяженности трубных изделий на таких объектах разрешается в пределах 40%. Так же при необходимости «играют» с диаметром и шагом прокладки.

Необходимое число контуров

Вопрос, по расчёту труб на теплый пол, сложно решить, не зная количество контуров. И здесь перед нами встает еще одна проблема, как рассчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

  • объем коллектора;
  • количество пропускаемого теплоносителя за определенную единицу времени;
  • показатель тепловой нагрузки.

Рассчитывать все эти величины не нужно, так как они должны быть указаны в техническом паспорте узла смешения.

Для большого помещения необходимо выполнить «раздел» на меньшие территории. И при этом рекомендуют делать несколько контуров.

Монтируем коллектор

Выполняя монтаж коллектора, нужно запомнить несколько основных правил.

Следует принять во внимание высоту стяжки и отделки, которая будет уложена

Если это проигнорировать, то получиться ситуация с проблемой открывание дверцы шкафа.
Так же важно учесть удобство обслуживания и возможность произвести текущий ремонт с отключением магистрали.
Более короткий отрезок трубы отличается большей жесткостью и наоборот
Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистового пола. При работе нельзя игнорировать дизайн помещения

Если поднятие шкафа недопустимо в определенном дизайнерском решении, то ее рекомендуют опускать ниже к полу, но с расчетом легкости открывания.

Рассчитаем мощность электрического теплого пола

Перед проведением расчёта мощности тёплого электрического пола (греющего кабеля, мат, инфракрасной системы), нужно узнать — выдержит ли дополнительную нагрузку сеть, и сделать проект. Так же решить, будет он:

  • основной — 150 — 220 Вт/м2;
  • дополнительный — 110 — 150.

Рекомендовано устанавливать тёплый пол при потерях тепла не более 100 Вт на м2. Если показатель больше, то необходима дополнительная система отопления.

Все электрические полы, кроме саморегулирующегося греющего кабеля, не укладываются под тяжёлой мебелью, так как данные системы боятся перегрева.

Поэтому, как и при водяном обогреве, чтобы вычислить мощность устройства надо сначала составить план расстановки мебели. То есть, надо рассчитать площадь, которая будет обогреваться.

Вообще, правильно рассчитывать мощность системы не по площади, а по объёму, так как для обогрева большего количества воздуха требуется больше энергии.

На выбор теплоотдачи электрополов, так же влияют теплопотери. Этот довольно сложные вычисления, поэтому можно воспользоваться таблицами, которые имеются в специализированной литературе или в интернете. Конечно указанные там значения усреднённые.

Мощность электрического тёплого пола на 1 м2 производители указывают на маркировке. Это выглядит так: 220v/50-60hz/50см/55w, то есть работает пол при напряжении 220 Вт, а с каждого квадрата отдаёт 55 Вт тепла. Если используется греющий резистивный кабель, то у него производительность небольшая, и увеличить её до 200 Вт на м2 можно путём сокращения ширины витков.

Произведём расчёт на примере вычисления максимальной мощности инфракрасного тёплого пола. Берём размер обогреваемой площади, которую мы определили выше — 12 м2, и стандартную плёнку с напряжением 220 Вт на 1 м2.

В итоге мы получаем, что для нашей комнаты потребуется плёночный тёплый пол с общей мощностью 2640 Вт.

Основные правила проектирования

Проектирование теплого пола

  • Длина каждого контура 16 мм не должна превышать 100 м (или 120 для труб диаметром 20 мм). Чем короче будет длина труб, тем экономичнее окажется система, так как потребуется более слабый циркулярный насос.
  • Оптимальным вариантом для 16 мм труб считается длина 65 м, или примерно 10 м2. Расход насоса для работы на такое помещение (10 м2) должен быть не менее 2 литров в минуту.
  • Нужно проектировать контуры таким образом, чтобы они имели равномерную длину, и не отличались друг от друга более чем на 10-20% с учетом подвода к коллектору.
  • Оптимальное расстояние между труб 150 мм.
  • Температура поверхности не должна превышать 30 градусов. В большинстве случаев этого достаточно. Имейте в виду, что температура теплоносителя может быть на 10-20 градусов выше.
  • Самым оптимальным способом укладки труб является «улитка». Такой вариант равномерно распределяет тепло по поверхности и не создает больших гидравлических потерь за счет плавных поворотов.
  • Так как на полу рядом с наружными стенами холоднее, там шаг укладки делается в 1,5 раза меньше, но не менее 10 сантиметров.
  • Крепление труб лучше всего делать по разметке. Особенно без неё не обойтись, если имеются препятствия, которые нужно обходить, либо косые углы.

Пример идеального теплого пола

Конструкция теплого пола

  • Основание имеет перепады высот менее 3 см;
  • Используется утеплитель толщиной от 3 сантиметров, тем самым повышается эффективность системы, она не греет пол по направлению вниз. Лучше всего использовать пенопласт или пенополистирол плотностью выше 35 кг/м3.
  • Бетонная стяжка имеет толщину 4-10 см.
  • Используется арматурная сетка для армирования стяжки и равномерного распределения тепла.
  • Применяются сшитые из полиэтилена или металлопластиковые трубы. Разницы между ними особой нет, кроме как в удобстве укладки: металлопластик будет легко укладывать, так как он просто гнется.
  • Чем больше будет диаметр труб – тем меньше будет сопротивление потоку и теплопередача, а значит и КПД выше. Поэтому обычно используют трубы диаметром 16 и 20 мм.
  • В качестве защитного и теплораспределяющего слоя поверх труб используется бетонная стяжка с мелким щебнем.

Параметры для расчета теплового контура

На стадии проектирования необходимо решить ряд вопросов, определяющих конструктивные особенности теплого пола и режим эксплуатации. Технические аспекты организации отопительной ветки во многом зависят от ее назначения.

Помимо назначения, для точного расчета метража водяного контура понадобится ряд показателей: площадь покрытия, плотность теплового потока, температура теплоносителя, вид напольного покрытия.

Площадь покрытия. При определении габаритов основания под укладку труб в учет берется пространство, не загроможденное крупной техникой и встроенной мебелью. Необходимо заранее продумать компоновку предметов в помещении.

Если водяной пол используется как основной поставщик тепла, то его мощности должно хватать для возмещения 100% тепловых потерь. Если змеевик – дополнение к радиаторной системе, то он обязан покрывать 30-60% издержек теплоэнергии помещения

Плотность теплового потока. Это расчетный показатель, характеризующий оптимальное количество теплоэнергии для отопления комнаты. Величина зависит от ряда факторов: теплопроводности стен, перекрытий, площади остекления, наличия утепления и интенсивности воздухообмена. Исходя из теплового потока, определяется шаг укладки петли.

Температура теплоносителя. Максимальный показатель – 60 °С. Однако толщина стяжки и напольное покрытие сбивают температуру – по факту на поверхности пола наблюдается около 30-35 °С. Разница между термопоказателями на входе и выходе контура не должна превышать 5 °С.

Вид напольного покрытия. Финишная отделка влияет на эффективность системы. Оптимальная теплопроводность у кафеля и керамогранита – поверхность быстро нагревается. Хороший показатель КПД водяного контура при использовании ламината и линолеума без теплоизоляционной прослойки. Наименьшая теплопроводность у деревянного покрытия.

Степень теплоотдачи зависит и от материала заливки. Максимально эффективна система при использовании тяжелого бетона с природным заполнителем, например, морской галькой мелкой фракции.

Цементно-песчаный раствор обеспечивает средний уровень теплоотдачи при разогреве теплоносителя до 45 °С . КПД контура существенно падает при устройстве полусухой стяжки

При расчете труб для теплого пола следует учесть установленные нормы температурного режима покрытия:

  • 29 °С – жилая комната;
  • 33 °С – помещения повышенной влажности;
  • 35 °С – проходные зоны и пояса холода – участки вдоль торцевых стен.

Немаловажное значение для определения плотности укладки водяного контура отыграют климатические особенности региона. При расчете теплопотерь надо учитывать минимальную температуру зимой

Как показывает практика, сократить нагрузку поможет предварительное утепление всего дома. Есть смысл сначала теплоизолировать помещение, а после приступать к расчету теплопотерь и параметров трубного контура.

Основные расчёты

Выполнить расчёт трубы для тёплого пола, выбрать насос и коллектор для системы отопления коттеджа поможет определение требуемой мощности системы.

Расчёт теплопотерь

Требуемая мощность тепловых контуров (М) зависит от потерь тепла (Q) и определяется по формуле:

Тепло уходит через наружные стены, перекрытия, окна.

Чтобы определить потери, нужно знать значения термических сопротивлений (R) всех конструкций. Вычислить их легко, если разделить толщину стены или другой конструкции на коэффициент теплопроводности, свой для каждого материала. Он находится по таблице:

Материалы Коэффициент теплопроводности, Вт/(м°*С)
Железобетон 1,7
Силикатный кирпич 0,7
Керамический кирпич 0,44
Газобетон и пенобетон 0,26
Керамзитобетон 0,4
Дерево 0,18
Минеральная вата 0,055
Пенополистирол 0,038

Например, если дом построен из бруса толщиной 20 см, то термическое сопротивление наружных стен вычисляется так:

0,2/0,18 = 1,11 м²°С/Вт

Если стены утеплены минеральной ватой, расчёт нужно выполнить и для неё, и для материала фасадной отделки. Сложность расчётов заключается ещё и в том, что потери тепла считаются индивидуально для каждой конструкции: из площади стен вычитают площадь проёмов, определяют тепловое сопротивление стеклопакетов и оконных профилей, учитывают мощность, необходимую для нагрева воздуха, поступающего внутрь через вентканалы и т.д.

Именно поэтому правильнее будет довериться специалистам. Но особо экономные и располагающие временем домовладельцы могут воспользоваться следующей формулой:

Q = 1/R х (Тв – Тн) х S,

где S – это площадь конструкции, а Тв и Тн – температура внутри помещения и снаружи (минимальная).

Покажем на примере, как рассчитать тёплый пол. Допустим, что площадь внешних стен в комнате нашего дома из бруса 50 м², минимальная зимняя температура на улице -30°, а внутри должна быть +24°. Тогда:

Q = 1/1,11 х (24 – (-30)) х 50 = 2432 Вт

Но это ещё не все, следует учесть ориентацию комнаты по стороне света. Если она выходит на юг, оставляем значение без изменений, если на север, умножаем на коэффициент 1,1, на запад или восток – 1,05.

Затем по той же формуле отдельно вычисляем потери тепла через окна, складывая их площадь, через входную дверь, потолок, вентиляционную систему (по объёму воздуха в единицу времени). И суммируем все результаты. И так по каждой комнате, особенно если в них предполагается поддерживать разную температуру.

Предположим, что в итоге у нас получилось 12500 Вт. Умножаем на 1,2 и получаем требуемую мощность системы 15000 Вт или 15 кВт.

Подбор насоса и коллектора

Оборудование подбирается в соответствии с мощностью тёплого пола, определённого по потерям тепла. При выборе нужно делать запас в 15-20%, чтобы гарантировать работу системы в нормальном режиме. В нашем случае потребуется оборудование мощностью 18 кВт.

Но узел смешения должен иметь необходимое количество выходов, равное количеству контуров тёплого пола.

Расчёт длины труб и числа контуров

Расход трубы на тёплый пол на м2 зависит от схемы укладки и шага между трубами. Как правило, его выбирают в пределах 15-30 см, уменьшая до 10 см в холодных зонах: вдоль наружных стен, у входной двери.

Проще посчитать требуемую длину трубы на один контур, разделив площадь обогрева (S) на шаг укладки (N), и добавив 10% на изгибы:

Можно проверить расчёт по таблице, показывающей расход трубы в зависимости от шага укладки.

  • Если результат получился меньше 100 м, можно использовать трубы диаметром 16 или 18 мм.
  • Если 100-120 м, сечение увеличивают до 20 мм.
  • Если больше 120 м, то в помещении укладывают 2 или 3 контура, разбивая его на примерно равные части.
  • В идеале все контуры в доме должны быть одной длины, но на практике добиться этого трудно, поэтому допускается разница в 30-40%.

Выбор труб для теплого пола

В многоэтажных домах проложить теплый водяной пол получается не всегда. Такая система должна является отдельным отопительным контуром. Иначе жильцы последующих квартир недополучат немало тепла. Приступая к работе, нужно получить разрешение у коммунальнальщиков.

В частном доме хозяин самостоятельно решает, как будет функционировать система отопления. Закупив необходимое оборудование, ему остается лишь выбрать один из предлагаемых современным рынком типов труб:

  1. Металлопластик
  2. Сшитый полиэтилен
  3. Полипропилен
  4. Медь

Металлопластик

Одними из самых распространенных труб для теплых водяных полов являются изделия из металлопластика. Они обладают несколькими весомыми преимуществами:

  • Длительный эксплуатационный срок
  • Способны противостоять различным нагрузкам
  • Не теряют своей структуры в процессе нагрева
  • Легкий вес

Если рассматривать металлопластиковую трубу в разрезе, она представляет собой наложение сразу пяти слоев:

  1. Внутри и снаружи – полиэтиленовое защитное покрытие
  2. Средний слой – алюминиевая фольга
  3. Для того, чтобы полученный пирог не расслаивался, пользуются специальным клеящим составом

Толщина фольгирующего слоя может достигать 2.5 мм в зависимости от диаметра приобретаемого изделия. После оборачивания, его сваривают внахлест или встык. Наружный слой может состоять из различных типов полиэтилена, однако важным предъявляемым к нему критерием является высокая плотность. Внутренний слой всегда выполняется по методу экструзии из сшитого полиэтилена.

Подобная структура обусловила одно из важнейших свойств металлопластиковых изделий – способность сохранять принятую форму после сгибания. Это немаловажный критерий, так как теплые полы часто укладывают в виде спирали или змейки.

В качестве соединений используют различные фитинги и прочую трубную арматуру.

Средняя цена по рынку – 1-2 у. е. за метр.

Сшитый полиэтилен

Достойную конкуренцию металлопластиковым моделям составляют трубы для теплого водяного пола, произведенные из сшитого полиэтилена. Рынок богат изделий с разной плотностью сшивки, но наиболее оптимальное значение лежит в интервале 65-80%.

Видео демонстрация

Полиэтиленовые трубы могут обрабатывать несколькими методами:

  • Электронное облучение в магнитных полях – плотность сшивки достигает 60%
  • Пероксидом – плотность сшивки достигает 75%
  • Силаном (газ) – плотность сшивки достигает 65%

Чем выше плотность, тем значительнее стоимость подобной продукции. Некоторые из моделей могут в качестве среднего слоя иметь кислородный барьер – они лучше всех подходят для теплых полов. Недостатком

, отталкивающим многих покупателей, является оченьвысокая цена .

Соединение труб из сшитого полиэтилена занимает считанные минуты:

  1. Специальное кольцо надевают на один конец трубы
  2. Затем он расширяется с использованием специализированного инструмента
  3. Внутрь устанавливается фитинг и зажимается верхнее кольцо

Средняя стоимость по рынку – 4-5 $ за метр.

Полипропилен

Постоянное усовершенствование изделий из пластика привело к появлению полипропиленовых труб. Благодаря своим техническим и эксплуатационным преимуществам они стали востребованными. Их часто применяют для обустройства систем отопления.

Однако для утепленных полов они практически не применяются. Причина кроется в большом радиусе изгиба, который составляет около 8 диаметров. Например, у изделия диаметром 20 мм минимальное расстояние между двумя параллельными участками составит сразу 320 мм.

Средняя стоимость по рынку – 1.5-2 $ за метр.

Медь

Наиболее значимыми свойствами меди называют долговечность и высокую теплоотдачу. Это обусловило широкое применение подобных изделий в современных системах теплый пол. Данный материал намного надежнее всех вышеперечисленных.

Однако имеются отрицательные стороны, которые необходимо обязательно учесть:

  • Прокладка труб требует специального оборудования и определенных навыков
  • Медь – металл, следовательно, она подвержена коррозии

Соединяется труба для теплого водяного пола из меди между собой с использованием латунных фитингов. Однако при взаимодействии с другими металлами процесс коррозии лишь ускоряется. Спустя годы могут появиться прошивающие изделие блуждающие точки.

Чтобы увеличить продолжительность службы меди внутри пола, необходимо обернуть ее в гидроизоляционный негорючий слой. Это убережет трубу от соприкосновения с другими материалами, продлив срок эксплуатации.

Средняя стоимость по рынку – 7-15 $ за килограмм.

Расчет с учетом мебели

Специалисты рекомендуют укладывать теплый пол только там, где не будет находиться громоздких предметов мебели – шкафов, каминов, диванов и т.д. Соответственно, нужно учесть при подсчете места, где не будет теплого пола. Для этого используем формулу:

(S – S1) / H x 1,1 + D x 2 = L

В этой формуле (все значения в метрах):

  • L – Необходимая длина труб;
  • S – Общая площадь помещения;
  • S1 – Общая площадь помещения, где не будет теплого пола (пустых участков);
  • H – Шаг между трубами;
  • D – Расстояние от комнаты до коллектора.

Пример расчета длины труб теплого пола с пустыми участками

  • Длина комнаты 4 метра;
  • Ширина комнаты 3,5 метра;
  • Расстояние между трубами – 20 см;
  • Расстояние до коллектора – 2,5 метра;

В комнате находится:

  1. Диван размерами 0,8 х 1,8 метра;
  2. Шкаф, размерами 0,6 х 1,5 метра.

Вычисляем площадь помещения: 4 х 3,5 = 14 кв.м.

Считаем площадь пустых участков: 0,8 х 1,8 + 0,6 х 1,5 = 2,34 кв.м.

Подставляем значения в формулу и получаем: (14 – 2,34) / 0,2 х 1,1 + 2,5 х 2 = 69,13 погонных метра труб.

Тонкости расчета

В большинстве случаев, на 1 м2 расходуются 5 м трубы. При этом длина шага равна 20 см.

Однако укладывать трубы специалисты рекомендуют исходя из точных вычислений. Для этой цели потребуется формула L=S/N*1,1, где:

  • S представляет площадь участка;
  • N обозначает шаг укладки;
  • 1,1 – запасная труба, необходимая для создания поворотов.

Если прибавить расстояние от коллектора до пола, увеличенное в два раза, получится более точный расчет. Для большего понимания вычислений можно привести пример:

  • предположим, площадь участка равна 16 м2;
  • расстояние от коллектора до пола – 3,5 м;
  • шаг укладки равен 0,15 м;
  • следуя формуле: 16 / 0,15 х 1,1 + (3,5 х 2) = 124 м.

Увеличение расхода в зависимости от расстояния между соседними трубами представляет следующая таблица:

Шаг петли, мм

Расход трубы на 1 м2, м. п.

100

10

150

6,7

200

5

250

4

300

3,4

Раскладка теплого пола ограничивает длину трубы до 120 м, потому как на это есть ряд причин:

  • высокая температура не должна повредить покрытие пола;
  • подогрев в контуре при эксплуатации (особенно при протечке) способен повредить цементную стяжку;
  • разделение поверхности на несколько участков способствует эффективному обогреву.

По диаметру

Для корректного вычисления диаметра трубы потребуются следующие вычисления:

  • 15кПа – давление насоса, обеспечивающего эффективный обогрев;
  • длина труб равна 85 м;
  • теплоноситель расходует 0,2 м³/ч.

Следовательно, производится расчет по формуле D=18* (p/L*G2) – 0,19, где:

  • D обозначает диаметр трубы для теплого пола;
  • L – метраж длины изделия;
  • p – давление насоса;
  • G – расход воды, которая циркулирует в трубах (описывается в документации);
  • D=18* (15/85 × 0,22) –0,19 = 13,6 мм.

Производители выпускают трубы 16 мм – наиболее оптимальный вариант для установки системы. Подходящими схемами настройки теплового пола считаются змейка и улитка. Горячая вода при планировании – красная, холодная обозначается голубым цветом.

По длине контура

Отопительная система нуждается в создании конструкции, поддерживающей наиболее эффективное давление и циркуляцию воздуха. Поэтому предел длины водяного контура – 80, максимум 100 метров. Однако не всегда помещение соответствует расчетам, требуя собственные параметры, порой превышающие 150 м. Проблема решается легко – достаточно лишь установить несколько контуров.

При расчетах необходимо учитывать диаметр трубы и материал изготовления:

  • Металлопластиковые изделия наиболее востребованы ввиду низкой стоимости и простого монтажа. В основу лёг полиэтилен с прослойкой из алюминия, которая повышает надежность конструкции. Металл обладает высокой теплопроводностью, чем и привлекает производителей, которые желают создать оптимальные условия теплообмена. При диаметре 16 мм длина контура способна достигать сотни метров.
  • Полиэтиленовые конструкции не требуют дополнительного слоя, сшиваясь на молекулярном уровне. Изделие легко гнется, проявляя устойчивость к высоким температурам до 95ºC и к различным химическим растворителям. При 18 мм диаметра предел составит 120 метров.
  • Полипропилен обладает высокой жесткостью и прочностью. Он не востребован на рынке и применяется преимущественно для производственных целей. Предел длины для изделия составляет 90-100 метров.
  • Медные изделия обладают наивысшей теплопроводностью, за счет которой их цена является самой высокой на строительном рынке. Однако они нуждаются в профессиональной установке, так как при малейшей провинности дают течь.
  • Гофротрубы изготовлены из нержавеющей стали. Максимальная длина контура равняется 120 м при диаметре 25 мм. Гофрированные трубы рекомендуют приобретать с рассчитанной заранее длиной, достаточной для одного контура. Такая покупка автоматически устраняет возможность протечки.

Большую площадь следует поделить на составляющие участки в соотношении 1: 2. То есть его ширина будет в 2 раза меньше длины. Следовательно, для того, чтобы вычислить количество участков, потребуются следующие меры:

  • При шаге 15 см количество м2 для площади участка не превышает 12;
  • шаг 20 см подходит для 16 м2;
  • шаг 25 см – 20 м2;
  • 30 см – 24 м2.

В последующем при увеличении шага на 5 см площадь соответственно увеличивается на 4 м2. Однако специалисты не рекомендуют вычислять точные значения. Во избежание протечек следует брать про запас 2 м2.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
