Чертежи кирпичной печи с порядовками для дома

Отопительная печь с нижним обогревом размером 890×890 мм

Отопительная печь имеет размеры, мм: 890x890x2310.

Расход материалов (без учета фундамента и трубы) следующий:

• кирпич красный — 340 шт.,
• кирпич огнеупорный — 270 шт.,
• глина красная — 16 ведер,
• глина огнеупорная — 7 ведер,
• песок — 10 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 250×140 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 380—252 мм,
• дверки прочистные размером 130×140 мм — 10 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 6 ч.

Печь рассчитана для обогрева помещения площадью до 25— 30 м . Теплоотдача печи при одноразовой топке около 3,7 кВт (3200 ккал/ч), а при двухразовой топке — 4,7 кВт, (4000 ккал/ч). Чертежи разрезов печи и порядовки кладки приведены на рис. 3.

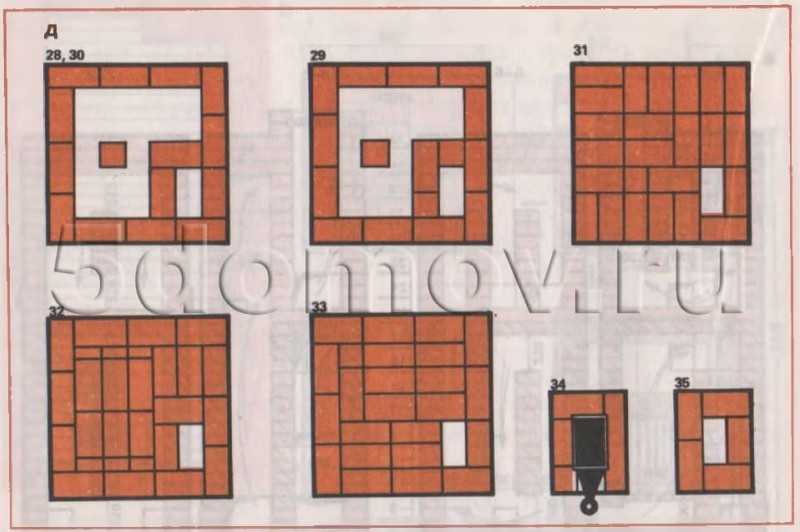

Рис. 3. Отопительная печь с нижним обогревом размером 890×890 мм а — фасад; б — кладка 1 —16 рядов;Рис. 3. Продолжение в — разрезы А—А, Б—Б, В—В, Г—Г; г — 17 — 27 рядовРис. 3. Продолжение д — кладка 28—35 рядов

Кладка печи по рядам почти не отличается от кладки отопительной печи размером 770×640 мм. В качестве топлива можно применять антрацит, каменный уголь, углебрикеты, торфяные брикеты и дрова.
В данной печи колосниковая решетка рассчитана на применение дров, углебрикетов и торфяных брикетов. При использовании антрацита и каменного угля колосниковую решетку сзади закладывают плашмя тремя рядами огнеупорного кирпича.

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час. Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Подбор материалов

Существует несколько материалов, которые используют для изготовления баков для бани.

Чугун

Классическим вариантом для изготовления банных баков является чугун. Однако этот вариант имеет ряд, как плюсов, так и минусов. Несмотря на то, что данный материал, несомненно, очень прочный и долговечный, для обогрева воды в такой емкости требуется большое количество топлива и времени, но при этом высокая температура воды сохраняется надолго. Чугун не боится воздействия коррозии и температурных перепадов. Одним из самых значимых минусов чугуна является его большая масса и сложность самостоятельного его изготовления. Кроме того, он требует обязательной защиты от воздействия высокой влажности.

Нержавейка

Баки из нержавейки

Все чаще стали использоваться банные баки из нержавейки. Их популярность обусловлена тем, что они:

• не нуждаются в защите от повышенной влажности и негативного воздействия окружающей среды;
• имеют высокий процент проводимости тепла, что обеспечивает обогрев воды в короткое время;
• практически не поддаются деформации при резких температурных перепадах;

Эмалированный материал

Эмалированный бак для бани

Практически не поддаются ржавчине баки для бани из эмалированного материала.

Также у эмалированных емкостей есть одно важное ограничение при монтаже – их не стоит встраивать в поверхность печи. В принципе это все основные правила при выборе емкости для бани, следование которым поможет наслаждаться процессом мытья длительное время

В принципе это все основные правила при выборе емкости для бани, следование которым поможет наслаждаться процессом мытья длительное время.

Рекомендации печников по эксплуатации

Эффективность сгорания топлива и общее состояние печи зависят от соблюдения правил эксплуатации, которых следует придерживаться не время от времени, а регулярно.

Кирпич, как и раствор, относится к «живым» материалам, которые со временем от перепада температур могут деформироваться. Поэтому придется не только производить чистку, но и замазывать трещины, чтобы не образовывался конденсат и теплоемкость конструкции не упала.

Это происходит очень просто, вот пример: вокруг задвижки со временем образовался зазор шириной всего 2 мм. Оказывается, за час он пропускает целых 15 м³ нагретого до температуры 90-100 °С воздуха, то есть примерно около 10 % всего тепла, исходящего от печи.

Потери тепла увеличиваются до 40 %, если просто открыть дверцу, и на 20-25 %, если подавать воздух через поддувало

Ремонт и чистка печей производится один раз в году, перед отопительным сезоном. Но дымоходы нуждаются в очистке гораздо чаще – примерно 2-3 раза за сезон. Перед началом топки удаляют золу с колосниковой решетки, чтобы обеспечить свободный доступ воздуха для эффективного горения.

Топливо заготавливают заранее, так как поленья должны высохнуть. Для этого их складывают в поленницы под навесом и оставляют минимум на год. Сырые дрова не рекомендуют использовать, так как испаряющаяся влага оседает на стенках и смешивается с сажей.

Лучше, если дрова будут одинаковой длины и толщины не более 10 см

Так они прогорят одинаково быстро и равномерно, что важно для нагревания кирпичей. Обычно процесс топки занимает от 1,5 до 2 часов

Обычно процесс топки занимает от 1,5 до 2 часов.

Дрова укладывают в топочной камере рядами или клеткой, с небольшим расстоянием между поленьями

Важно, чтобы они сгорели одновременно, так как жара при этом будет больше

Длительное время топить печь для повышенного прогревания не рекомендуют. Так можно спровоцировать появление трещин, вследствие чего потребуется сначала косметический, а потом и капитальный ремонт – кладка заново.

Для растопки обычно используют быстро воспламеняющиеся материалы: щепу, бумагу, стружку. Перед растопкой открывают все заслонки, вьюшку, дверцу

Как только дрова воспламеняться, топку закрывают, а поддув открывают. Тягу регулируют положением задвижки или вьюшки.

Еще несколько полезных рекомендаций:

• Ярко-красное пламя и черный дым говорят о недостатке воздуха – приток необходимо увеличить.
• Белое пламя и гул в трубе – избыток воздуха, лучше немного прикрыть поддувало.
• Шевелить поленья можно только после того, как они основательно прогорят и образуют пустоши, пропускающие воздух.
• Головешки проталкивают в центр раскаленных углей, чтобы они скорее прогорели.
• Как только угли перестанут гореть синим пламенем, их распределяют по поду, придвинув ближе к устью.
• Для страховки от угарного дыма трубу не закрывают еще на протяжении 10 минут, чтобы исключить попадание угарного газа в помещение.

Если печь топят каменным углем, то растапливать ее рекомендуют все же дровами.

Производя отделку наружных стенок, помните, что красивая облицовка может частично снизить поступление тепла в помещение.

Назначение печи в доме

Заключается он в комплексе мероприятий, проделываемых ежедневно или один-два раза в год. При интенсивном пользовании, грубка нуждается в чистке от скапливаемой золы. Ее большое количество будет препятствовать нормальной циркуляции воздуха, отчего дрова будут сгорать не полностью.

Еще одним нюансом в пользовании кирпичной печи является растрескивание ее отделки. Опытные пользователи советуют не перегревать поверхность. Нормальной температурой считается 17-18 градусов, а особенности кирпича позволяют сохранять влагу внутри помещения. Такой микроклимат дает только использование печи, другие отопительные приборы часто пересушивают воздух, и более низкие температуры заставляют ощущать в помещении сырость и прохладу.

Секреты мастерства печников

1. Перед кладкой кирпич надо вымочить – опустить в воду и дождаться, когда бурное извержение воздушных пузырьков прекратится. Влажные керамические блоки крепче схватываются с раствором.
2. Для колки и тески кирпича используйте «болгарку» с алмазным диском для камня.
3. При кладке на чердаке повесьте отвес на стропилах, между будущей трубой и рабочим местом. Это избавит вас от необходимости прикладываться к ней для проверки. Чтобы проконтролировать вертикальность угла, достаточно изменить положение головы.

Не забывайте, что дымоход в частном доме – это не только удобство, но также техническое устройство, требующее правильной эксплуатации и ухода. Чистите его от сажи, инспектируйте на предмет появления трещин, топите печь или камин сухими дровами и он будет исправно служить долгие годы.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Отопительная печь с нижним обогревом размером 1650×510 мм

Отопительная печь имеет размеры, мм: 1650x510x2310.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

• кирпич красный — 640 шт.,
• глина красная — 22 ведра,
• песок — 12 ведер,
• дверка топочная — 250×210 мм,
• дверка поддувальная — 140×250 мм,
• задвижка дымовая — 130×250 мм,
• решетка колосниковая — 300×250 мм,
• дверки прочистные размером 130×140 мм — 7 шт.,
• предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 26 ч, дополнительно для приготовления глинопесчаного раствора и подноски материала потребуется около 6ч. 2

Печь рассчитана для обогрева помещения площадью до 50 м . Теплоотдача печи при одноразовой топке составляет 5 кВт (4300 ккал/ч), при двух топках в сутки — около 6,2 кВт (5300 ккал/ч). В данной печи можно применять все виды твердого топлива, но при применении антрацита и каменного угля печь с девятого ряда до перекрытия топливника желательно выложить огнеупорным кирпичом, а при его отсутствии следует выложить топливник , применив в этих рядах отборный красный кирпич.

Чертежи разрезов и порядовки приведены на рис. 7.

Рис. 7. Отопительная печь с нижним обогревом размером 1650×510 мм а — фасад и разрезы Г—Г, Д—Д, Е—Е; б — кладка 1 —8 рядовРис. 7. Продолжение в — разрезы А—А, Б—Б, В—В; г — кладка 9—17 рядовРис. 7. Продолжение д — кладка 18—35 рядов

Кладка печи не составляет особых трудностей. Пятый ряд определяет основные размеры дымоходов нижней отопительной камеры, этим рядом перекрывают дно зольниковой камеры. Двадцать пятый ряд также определяет основные размеры дымоходов верхней отопительной камеры. На поперечном разрезе печи внутренняя часть видна, как на рентгеновском снимке (см. горизонтальный разрез печи).

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Примечание. Существуют печи с горизонтальными газоходами, но из-за накопления сажи подобные конструкции применяются реже.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Виды и особенности двухэтажных печей

Двухуровневые очаги бывают двух типов: с одной и с двумя топками. Для дачного жилища наиболее интересны двухэтажные «шведки», дополненные варочной плитой. Есть модификации с лежанками, но тяжелые пристройки всегда находятся на первом этаже. На втором уровне иногда сооружают ложный или функциональный камин, первый увеличивает теплоотдачу, а полноценная каминная топка помогает быстро прогреть помещение.

В моделях с одной топкой топочная камера находится на первом этаже, при этом на верхнем уровне обязательно предусматривают вертикальные каналы. Для раздельного отопления этажей используют заслонки, преграждающие движение дымовых газов.

Печь для двухэтажной постройки с одним топливником, плитой и камином

Некоторые печники не рекомендуют выбирать для дома модели с одной топкой, так как остывающие дымовые газы образуют в отопительном щитке второго уровня конденсат, разрушающий кладку. Конструкции с двумя топками быстрее обогревают помещение и более удобны, если часто возникает необходимость в отоплении одного этажа. Схемы печей с двумя топливниками обязательно включают в себя двухканальные дымоходы.

Современный кирпичный двухэтажный очаг с двумя топками

Кирпичи и кладка

Стандартный размер керамического кирпича составляет 250 × 120 × 65 мм. При выполнении кирпичной кладки кирпичи укладываются на строительный раствор толщиной 1 сантиметр. Чтобы кладка была прочной и устойчивой кирпичи укладывают в кладку, с так называемой, перевязкой швов.

Размеры кладки стандартного кирпича

Толщину стен принимают кратной величине, равной размеру половины кирпича. Например, 120 мм это полкирпича, 250 мм целый кирпич, 380 мм равно полтора кирпича, 510 мм в два кирпича и так далее. Керамический кирпич изготавливается пустотелым и полнотелым, то есть с пустотами или без них.

Размеры кирпичной кладки

Полнотелые кирпичи используются в местах, где есть необходимость противостоять распределенным нагрузкам. Например, в фундаментах, цоколях и в других местах. Хотя из полнотелых кирпичей можно и выложить наружные стены. Но это должно быть целесообразно, так как для обеспечения нормативной теплопроводности, толщина стены может значительно вырасти.

Пустотелые кирпичи, благодаря наличию пустот внутри них, являются менее теплопроводным, то есть стены из них могут быть тоньше по размеру, по сравнению с полнотелыми. Да и благодаря меньшему собственному весу, они меньше нагружают фундамент здания.

Размеры стандартного кирпича

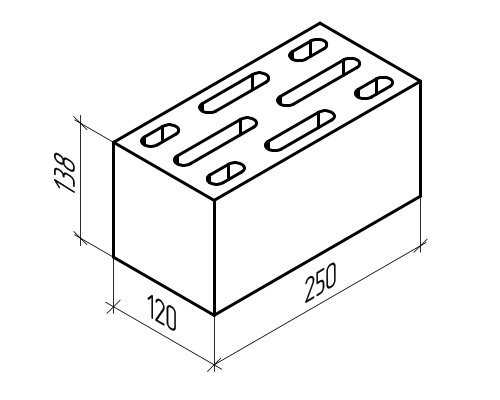

Кирпич с семью щелевыми пустотами

Легкобетонный камень с щелевыми пустотами

Советы от профессионалов

На специализированных сайтах эксперты и любители делятся своим опытом, представляют схемы порядовок. Можно найти и множество советов по финишной отделке.

Если обобщить наиболее часто встречающиеся рекомендации, можно выделить следующее:

особое внимание — перевязке и толщине швов. Последний параметр должен быть одинаковым по всему массиву;
кирпичные блоки предварительно замачиваются в воде;
для резки потребуется болгарка с алмазными кругами;
в дымовых каналах на стенках из швов не должен выглядывать цемент.. Главный совет: если вообще нет опыта строительных работ, лучше изначально обращаться в специализированную компанию

Главный совет: если вообще нет опыта строительных работ, лучше изначально обращаться в специализированную компанию.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Этап Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

• Начинать процедуру монтажа следует от печки.
• Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
• Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
• Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
• Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
• Кронштейны следует устанавливать минимум каждые два метра.
• Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.

Достоинства порядовки печей из кирпича

Применение порядовок кирпичной печи отличается целым рядом преимуществ, среди которых:

• доступная цена. Даже не имеющий каких-либо строительных навыков хозяин, следуя порядовке отопительной печи из кирпича, сможет правильно выполнить кладку, не прибегая к помощи специалистов, чьи услуги порой являются весьма дорогостоящими;
• большое разнообразие типов конструкций. Всегда можно просмотреть различные фото вариантов кладки и выбрать тот, который будет максимально соответствовать индивидуальным предпочтением и сможет гармонично вписаться в интерьер помещения;
• быстрый процесс монтажа, не требующий больших временных затрат;
• простота схем установки, разобраться в которых сможет даже рядовой потребитель;
• подробно расписанный алгоритм действий, позволяющий без труда правильно выполнить устройство кирпичной печи на всех этапах ее возведения.

Все эти достоинства позволяют сконструировать надежную и эффективную печь, отличающуюся высокой производительностью и долгим эксплуатационным сроком, способную нормально функционировать на протяжении долгого периода времени и не требующую проведения каких бы то ни было ремонтных работ, что порой бывает очень важно.На видео показан пример порядовки печей из кирпича:
