Правила изготовления печи булерьян своими руками, схема, чертежи и 20 фото с процессом и примерами работ

Вопрос — ответ

Есть ли ограничения при выборе места установки булерьяна?

Стальной корпус нагревается до высокой температуры, поэтому ставить печь возле газовых баллонов, канистр с бензином и легко воспламеняющихся материалов опасно. Прикоснувшись к разогретой поверхности можно получить ожог, поэтому печь должна стоять там, где она никому не будет мешать. Ее не следует ставить в помещение, где играют дети, и где есть домашние животные.

Самодельная печь выглядит малопривлекательно. Можно ли ее спрятать, прикрыв чем-нибудь корпус и оставив верхнюю часть труб?

Для эффективной работы корпус не следует закрывать – ведь он тоже отдает тепло. Один из вариантов декора, мало влияющего на теплоотдачу – красивые кованые решетки.

Что нужно учитывать при выборе параметров печи?

Нужно будет учесть объем помещения и то, насколько хорошо оно утеплено. Если теплоизоляция слабая, а окна и дверь закрываются неплотно, потребуется больше энергии для достижения комфортной температуры.

Почему на всех фабричных булерьянах установлены круглые трубы? Они лучше прямоугольных?

В данном случае форма не имеет большого значения, но в круглых каналах воздух течет более свободно и равномерно.

Как подключить булерьян к водяной системе отопления, чтобы он грел воду в радиаторах?

Для этого вместо воздуха по трубам нужно пустить воду для отопления. К верхним отверстиям подсоединяется напорный коллектор, поднимающий теплоноситель на верхние этажи, затем вода поступает на нижние этажи и в подвальные помещения. В печь она попадает через обратный коллектор, пройдя все отапливаемые помещения.

Можно ли использовать поверхность печи булерьян для бытовых нужд?

Да. Температура ее корпуса достаточно высока, чтобы ее использовать для приготовления пищи. Существуют специальные модели с конфорками.

Какое топливо подходит для булерьяна?

Чаще всего используются обычные дрова. Печь можно топить углем, торфом, отходами, которые при сгорании не выделяют токсичных веществ и не портят внутренние стенки топки. Печь можно приспособить для отходов автомобильных масел. Для этого к ее корпусу присоединяют пиролизную горелку.

  • Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей
  • Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
  • Как сделать самодельный вибростол своими руками: устройство и принцип работы, список материалов и инструментов, этапы изготовления, вариант для расформовки и с ручным приводом, обзор 6 лучших готовых моделей, их плюсы и минусы
  • Как изготовить пилораму из бензопилы своими руками: виды, необходимые материалы, описание процесса, другие варианты

Подручные материалы в помощь

Если вам не получается сделать печь булерьян по вышеописанной схеме, то можно воспользоваться подручными материалами, которые найдутся практически в любом частном доме. Так, вам потребуется:

Емкость. Подойдет бочка размера 150×70×70 см

Обратите внимание на стенки бочки, чем толще тем лучше.
Также потребуется труба дюймовая, длиной 2 м.
Отрезок трубы в 12-15 см, Ø70 мм.
Уголок 25 мм, длиной 1 м.
Металлические листы, толщиной в 2 мм.

Итак, начинать сборку следует с того, чтобы поставить цилиндр на ножки. Далее, режете уголок на 4 одинаковые части по 250 мм. Их привариваете к основанию цилиндра. Ножки для будущей печки готовы. Что касается принципа изготовления, то он практически ничем не отличается от обычной печи булерьян. Но все же, существуют некоторые отличия, которые сводятся к следующему:

  • На верх корпуса необходимо приварить две металлические пластины, которые будут направлены углом вниз. Если общая длина корпуса ровняется 1500 мм, то пластина будет иметь длину 1000 мм.
  • Далее, сгибаете трубы под углом 45°. Их монтаж выполняется в верхнюю часть печи.
  • Что касается наружной части корпуса, то к нему следует приварить куски металла в шахматном порядке. Их выставляете по отношению к земле вертикально.
  • Всю получившуюся конструкцию необходимо обварить листом металла. Таким образом, вся она будет заключена в короб. Останется доступным только окошко для топки.
  • В задней нижней части прорезаете отверстия размером 10×10 см, а в передней верхней части 20×20 см. По соотношению друг к другу они должны быть по диагонали.

Такая конструкция имеет ряд недостатков, даже притом, что КПД составляет более 75%. В чем они выражаются? Например, для изготовления печи своими силами потребуется большие трудозатраты. Также размер печи будет значительно превышать заводские стандарты, а большое количество используемого металла утяжеляет всю конструкцию. Отталкиваясь от этого, возникает вопрос, есть ли смысл делать ее самостоятельно?

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

  • отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
  • металлический лист, имеющий толщину 4 мм;
  • маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
  • отрезок трубы для дымохода диаметром 10−12 см;
  • петли для дверцы;
  • асбестовый шнур;
  • запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

https://youtube.com/watch?v=0LEpgm9g2BQ

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой. В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Как правильно установить Булерьян на даче

Профессиональная установка печи Булерьян не всегда возможна. Но обеспечить надлежащие условия для максимальной теплоотдачи и безопасности, рассчитать и подключить дымоход, можно самостоятельно

Важно соблюдать порядок установки печи:

Месторасположение – во время работы, металлические части печи сильно разогреваются. Теплогенератор устанавливают на негорючее основание. Для обеспечения равномерного распространения нагретого воздуха, печку устанавливают в центре помещения. При отоплении здания с несколькими этажами и комнатами, устанавливают воздуховоды.

Правила пожарной безопасности по установке печи. Теплогенератор монтируют на плите из огнестойкого материала. Греющие части дымохода, соприкасающиеся с поверхностями из горючих материалов, изолируют базальтовым утеплителем.

Подключение воздуховодов – каналы монтируют в каждую отапливаемую комнату. Для увеличения эффективности обогрева, устанавливают нагнетательное оборудование (вентиляторы). Правильный обогрев дачного дома с воздуховодами позволяет решить проблему с главным недостатком Булерьянов – зависимость эффективности обогрева от конвекции воздушных потоков.

Особенности конструкции позволяют облагородить Булерьян после установки в деревянном дачном доме. Печь облицовывают керамическим кирпичом. При этом теплоотдача и энергоэффективность остается на прежнем уровне, но появляется защитный каркас, предотвращающий ожоги.

Некоторые модели укомплектованы дверцей с вставкой из жаропрочного стекла. После облицовки кирпичной кладкой, можно будет любоваться огнем в процессе топки.

https://youtube.com/watch?v=CW3h3NpJwRk

Плюсы и минусы обогрева дачи Булерьяном

Выбирая отопительное оборудование для дачи, потребуется учесть, как преимущества, так и недостатки различных котлов и печей, работающих на твердом топливе. Чтобы принять правильное решение, следует рассмотреть теплотехнические характеристики различных видов устройств для обогрева.

Что лучше для дачи – Булерьян или печь Бутакова

Главным отличием печек Булерьян и Бутакова является конструкция конвекционных трубок. У Булерьянов, трубы выходят из корпуса, что позволяет подключить оборудование системы воздушного отопления нескольких помещений дачи печью, без существенной модификации и изменения конструкции. У Бутакова конвекционные отводы расположены внутри корпуса.

Еще одним преимуществом Булерьяна является лучшая теплоизоляция печей, за счет конструкционных особенностей. Отводы лучше изолируют топочную камеру, чем у Бутакова.

КПД канадской «буржуйки» Булерьян достигает 70%. Согласно заверениям производителя отечественных печей, у Бутакова эти же параметры больше 80%.

Нагревательные твердотопливные пиролизные котлы Булерьян оптимально подходят для обогрева частных домов с несколькими отдельными комнатами и этажами. Срок службы котлов Бутакова меньше за счет отсутствия экранирования разогретой топки конвекционными трубами, как у Bullerjan.

Если учесть теплотехнические характеристики, срок эксплуатации и функциональные возможности, то для дачи лучше подойдёт Булерьян.

Что выбрать на дачу – Булерьян или ТТ котёл

ТТ котёл, подключенный к водяному контуру отопления, по сравнению с конвекционными печами имеет несколько преимуществ:

На эффективность обогрева не влияют преграды на пути конвекционных потоков.

После остановки котла, комнаты медленнее остывают, так как теплоноситель остается горячим.

Срок службы ТТ котла составляет не менее 15 лет.

Существует возможность автоматизации процесса подачи топлива, что делает процесс обогрева автономным от вмешательства человека.

Но также существует несколько недостатков:

Необходимость отапливать помещения в течение всего отопительного периода. Замерзший теплоноситель способен разорвать трубы в системе отопления (если не используется антифриз).

Большая стоимость котла.

Необходимость в дорогостоящем монтаже обвязки.

Правильное расположение Булерьяна в дачном доме, несколько уменьшает его недостатки по отношению к твердотопливному котлу.

Если планируется отапливать дачу в течение всего отопительного периода, лучше выбрать твердотопливный котел. Для кратковременного обогрева неотапливаемых помещений, оптимально подойдет Булерьян. В связи с тем, что в теплицах требуется поддерживать особый микроклимат, конвекционные печи также будут хорошим решением.

Как устанавливать булерьян

Если вы определились с чертежами этой печи, её комплектацией или вообще, сварили её сами. Пришло время прояснить, как выполняется установка булерьяна. Как уже не раз прозвучало, булерьян греет воздух. А это значит, что место его установки должно позволять ему обогревать помещение или помещения максимально эффективно.

Естественно, что центр комнаты будет наилучшим местом. Но, я думаю, что не каждый пойдёт на такие жертвы. Выходом могут послужить специальные воздуховоды, с помощью которых тёплый воздух может быть разведён по помещениям. Особенно это актуально при большой площади или обогреве нескольких комнат. При установке печи на пол из горючих материалов, следует его защитить листовым металлом по негорючему утеплителю толщиной 15 мм. или устроить пожарно безопасный подиум, высотой 15-30 см. Во всяком случае, он должен быть защищён, от возможных искр и углей, в радиусе полуметра от зольника или поддувала. Расстояние от топочной дверки до противоположной стены, не менее 1250 мм. До деревянных, неоштукатуренных стен, не менее 1 м., оштукатуренных 0,7 м.

Устройство дымохода

При устройстве дымохода внутри помещений, учесть, что:

  • Этажность не более двух.
  • Расстояние до древесных неоштукатуренных стен не менее 0.7 м.
  • Расстояние теплоизолированной трубы, до деревянной стены, не менее 0.25 м., при условии максимального нагрева наружного слоя, до 90 градусов.
  • Высота трубы должна достигать длинны в 5-7 метров (зависит от мощности).
  • При проведении металлической трубы сквозь перекрытие, обязательна разделка огнеупорными изоляционными материалами, на расстояние 0,5 м.
  • Дымоход должен состоять из минимального количества сегментов, герметично соединенных. Горизонтальные участки нежелательны. Наружная часть дымохода обязательно утепляется.

Нужно организовать возможность лёгкой чистки, слива конденсата.

А верхняя точка трубы, должна выступать над коньком или крышей исходя из нормативов, не менее 0,5 м. Хорошая термоизоляция трубы крайне важна для данного типа печей. Повышенное образование смолистых веществ, сажи и конденсата, как следствие плохого утепления, может вызвать зарастание просвета дымохода и прочие “копчёные” прелести. Особенно чревато использование смолистых пород древесины, сырое топливо, сжигание промышленных и бытовых отходов. Как следствие, желание прочистить, как говорят “отжечь” сажу, может обернуться возгоранием сажи. А это температуры свыше тысячи градусов. Подобные эксперименты очень опасны и часто приводят к пожарам.

Строение печи «Булерьян» и принципы работы

Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.

Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).

Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).

В нижние трубы засасывается холодны воздух, а сверху выходит нагретый

Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины.  Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.

В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.

Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.

«Булерьян» заводского изготовления с экономайзером

Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.

Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления.  Но не это самое главное

Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками

С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.

Изготавливаем самостоятельно

Если вы не нашли подходящей подставки, вы можете изготовить ее в условиях дома. Для этого подойдет кирпич или железо, но второй вариант более распространенный. Подставку делают из арматурных обрезков, сваренных между собой.

Требуемые инструменты

В процессе работы вы будете пользоваться:

  • сварочным аппаратом и прилагаемыми комплектующими;
  • электродами;
  • измерительными приспособлениями;
  • болгаркой.

Используемые материалы

Саму подставку вы будете делать из арматуры, профиля или металлических уголков. При покупке железа старайтесь купить хорошее.

Арматура

Пошаговое описание изготовления

Важнейший этап самостоятельного изготовления подставки – снятие точных размеров печки и выполнение правильного чертежа. Эта процедура – самая сложная и влияет не только на правильность монтажа отопительной системы, но и на ее функционирование.

Чертеж и вид подставки зависит от типа печки, ее веса, длины и ширины. Наилучший вариант – подставка высотой сорок сантиметров. Такой размер помогает системе быстрее набирать воздух, а потокам циркулировать по помещению. Для ножки используйте металлические уголки, а не арматуру, которая больше подходит для рамы. Некоторые модели печи Булерьян хорошо работают на подставке высотой 20 сантиметров, но специалисты советуют делать 40-сантиметровые.

Выполнив чертеж, можно начинать изготовление подставки:

  1. Сварите раму с заранее подготовленных кусков арматуры.
  2. Изготовьте еще одну раму – основание. Ее размер должен быть симметрично большим на 5-15 сантиметров (это зависит от высоты ножек).
  3. Две рами соедините с помощью четырех уголков и арматуры, сваривая их по углам.
  4. Чтобы конструкция была более жесткой, сваркой доварите перемычки.
  5. Обработайте конструкцию грунтовкой и огнеупорной краской.

Чтобы снизить вероятность развития пожара, на месте расположения топки выложите невысокий пьедестал из кирпичей (2-3 ряда вверх). Когда он будет готов, можете поставить подставку с топкой.

Если дизайн дома позволяет, подставку можно сделать сразу кирпичной. В такой ситуации установки Булерьяна намного упрощается.

Рекомендации по эксплуатированию печки

Напольное покрытие, находящееся под дверкой топки, накройте прочным металлическим листом 50*70 сантиметров.


Лист из металла

Печка работает благодаря оптимизированному процессу сгорания топлива, который в ней происходит

Поэтому при ее эксплуатации важно строго соблюдать требования к монтажу дымохода. Для стандартных моделей нужно сделать пятиметровый дымоход

Для более мощных конструкций – семиметровый дымоход.

Если во время работы печка немного дымит, вам нужно проверить тягу. Скорее всего, она недостаточная.

Ставьте печь на расстоянии 0,6 метра от материалов, которые легко загораются. Перед растопкой печи или закладыванием в нее дрова, проверьте, чтобы дымовая заслонка и регулятор были полностью открыты. Теперь можно укладывать топливо. Через двадцать минут горения конструкция перейдет в режим тления.

В топку можно бросать любое твердое топливо.


Твердое топливо

Модели

Выпускаются отопительные печи «Булерьян» разными заводами в разных странах. Есть завод в Украине. Они выпускают отопительные «Буллеры» и печи для бани, есть также теплоаккумуляторы, совместимые с некоторыми моделями.


Украинский вариант. «Буллеры»

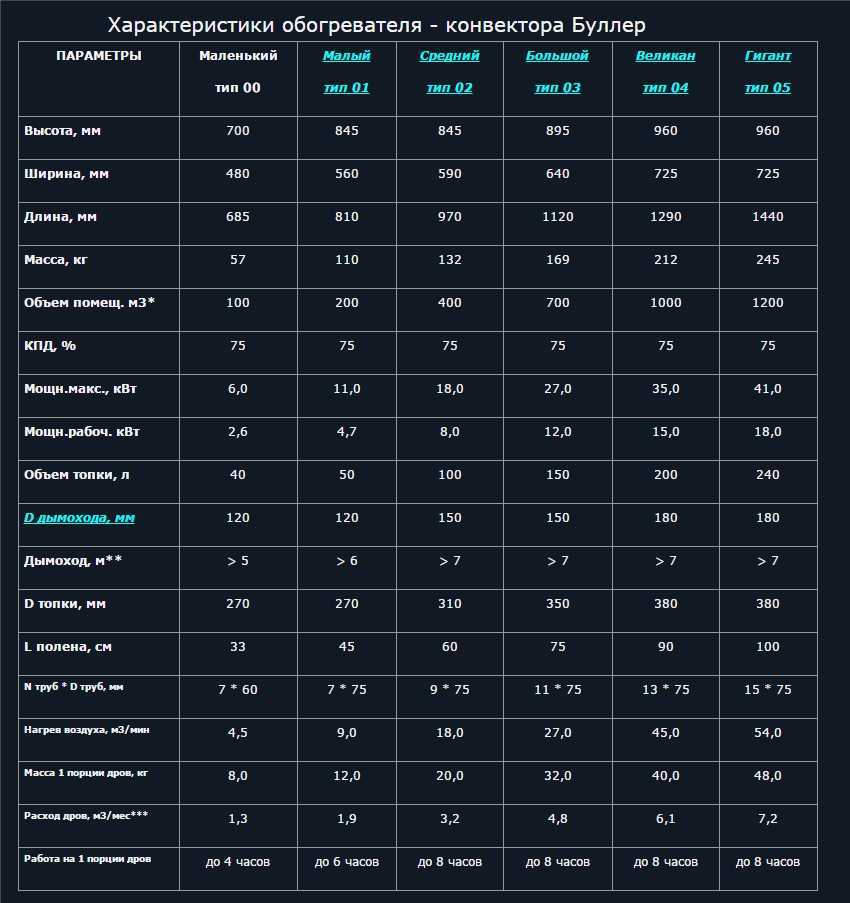

Технические характеристики печей конвекционного типа «Булерьян этого производителя сведены в таблицу.


Технические характеристики «Булерьянов» украинского производства (кликните для увеличения картинки)

Теплоаккумуляторы используются большей частью в теплицах, где отсутствуют почти полностью стены, которые в обычных зданиях накапливают тепло. Навесные панели из окрашенных стальных пластин, полностью повторяют форму печи, потому для каждой модификации теплоаккумулятор свой. Устройство навешивается на верхушки теплообменных труб и упирается в их нижние концы. Заполнять их можно любым твердым теплоемким материалом: битым кирпичом, крупным щебнем, галькой и т.д.


Канадские Bulerjan. Модели разной мощности

Представлены в России и канадские печи «Булерьян». Их характеристики сведены в таблицу. Как видим, исполнение другое, а характеристики — те же.


Канадские Bulerjan. Технические характеристики (кликните для увеличения размера картинки)

Можно ли обложить кирпичом и как это сделать?

Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.

Два простых способа этого избежать:

  1. Отверстие под топку должно находится на 40 см выше пола.
  2. Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.

Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.

Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

Техника безопасности

Если предполагается установка печи в жилом помещении, то располагается печь так, чтобы до стен дома оставалось расстояние не менее 0,5м. Если приподнять печь над полом, то это увеличит тягу и соответственно скорость прогрева. Обычно под Булерьян изготавливают небольшой подиум, как сделать его – вопрос возможностей и подручных материалов. Желательно применять негорючие материалы. В идеальном варианте — подиум тоже сварная конструкция.

Около печи, под топкой нужно постелить металлический лист, чтобы выпадающие искры или выстреливающие угольки не стали причиной возгорания.

Отдельного упоминания заслуживает безопасность детей. На рекламных картинках печей длительного горения типа «Булерьян» часто изображают, что печь стоит в доме в гостиной или в холле. Но печь разогревается очень быстро и, по отзывам владельцев, некоторые её части разогреваются докрасна. В связи с этим человек может обжечься об печь сделав неловкое движение, а дети могут прикоснуться по неловкости, случайно или из любопытства. Поэтому устанавливать печь лучше в хозяйственных помещениях, выполняющих функции кочегарки.

Водяные буллеры

Водогрейный котел-булерьян

А нельзя ли такую, действительно хорошую, печку, приспособить для водяного отопления? Можно, и водяные булерьяны выпускаются промышленностью. Но, глядя на такой (см. рис), поневоле вспоминается высказывание выдающегося советского строителя подводных лодок о проекте гигантского атомного подводного ракетоносца типа «Акула», еще известного как «Тайфун»: «Это яркий пример победы техники над здравым смыслом».

Авторы «водобуллеров» забывают, или игнорируют, исходя из требований рынка, что булерьян изначально создавался как печь воздушная. А теплоемкость воды в 800 раз больше таковой воздуха. Чтобы отходящие газы успели передать ей свое тепло, их нужно запутать в лабиринте водогрейного регистра. А в булерьяне с его боковым подогревом теплообменника это в принципе невозможно, иначе придется создать совсем другую печь.

Единственный способ нагреть буллером воду для отопления – интенсифицировать горение в топке. Но при этом, как рассмотрено выше, неизбежно упадет КПД.

Однако приспособить любой булерьян для ГВС очень просто. Допустим, есть у нас 2 батареи по 4 трубы, а вся печь на 10 кВт. Как видно на тепловом снимке (см. рис. слева ниже), и при интенсивной топке на быстрый разогрев температура воздуха в соплах батарей не выше 160 градусов.

Тепловой снимок печи булерьян

Теперь наденем на две трубы самые обычные металлогофры и подключим их к трубам, проходящим через котел ГВС. Горизонтально, вертикально – все равно. В воду уйдет 2,5 кВт. Если бак на 80-100 л изолирован ЭППС толщиной в 40-50 мм, то за полчаса вода в нем нагреется до 60-70 градусов, и затем эта температура будет поддерживаться. Для сравнения: в бытовые 100-л электробойлеры ставят ТЭНы на 3,5-5 кВт.

Такая система хороша и тем, что безо всякой автоматики вскипание воды абсолютно исключено. Вспомним школьную физическую задачку для особо (без кавычек) одаренных и смекалистых: как нагреть воду ровно до 100 градусов, не давая ей закипеть?

Ответ таков: взять кастрюлю, положить в нее деревянные чурбачки для теплоизоляции. Поставить на них другую кастрюлю, поменьше. Налить в обе кастрюли воды, поставить на огонь. Вода во внешней кастрюле закипит, но ее температура выше 100 градусов не поднимется, т.к. тепло огня пойдет на передачу воде скрытой теплоты испарения воды.

Вода во внутренней кастрюле тоже нагреется до 100 градусов, но разницы температур между ней и внешней не будет, и теплота, необходимая для испарения воды, во внутреннюю кастрюлю перейти не сможет. Вода в ней нагреется точно до 100 градусов безо всяких признаков кипения.

Применительно к случаю с «водобуллером» – в воздухе с температурой 140 градусов нет запаса тепла, обеспечивающего вскипание воды. При подходе ее температуры к 100 градусам воздух в теплообменнике будет стремительно остывать, температурный градиент приближаться к 0, и вода никогда не закипит.

Печь булерьян своими руками: чертежи и схема конструкции

В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

Печь булерьян своими руками

Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.

Конструкция печи Булерьян

Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.

На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.

Образец печи булерьян

Для печи Булерьян используют такие виды топлива:

  • торфяные брикеты;
  • дрова;
  • различные отходы бумажной и деревообрбатывающей промышленности.

Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

  • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
  • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
  • Регулируем интенсивность горения и температуру заслонкой-регулятором.
  • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Печь Булерьян своими руками: пошаговая инструкция по созданию

Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.

Необходимые материалы и инструмент для работы:

  • жаропрочная котловая сталь (4 мм) размером 1х2 метра;
  • сталь толщиной 6 мм, размер 0,7х0,4 метра;
  • труба диаметром 110 мм и длиной 4 метра;
  • еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
  • фурнитура металлическая (петли, ручки, запоры);
  • трубы 350 мм;
  • болгарка со всеми необходимыми кругами.

На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
