Паровой котел

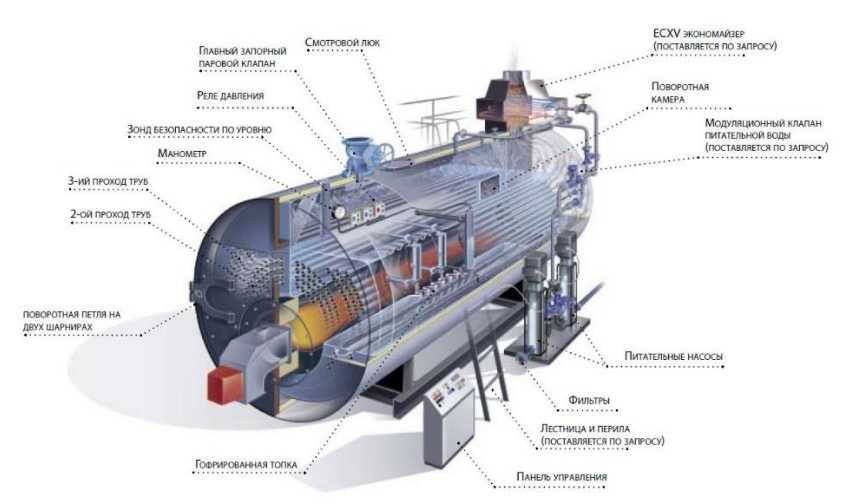

Выбор тепловой схемы котла: двух- или трехходовая конструкция

В сегменте паровых котлов малой и средней мощности доступны как двухходовые, так и трехходовые модели. Детальному обзору их отличий и эксплуатационных особенностей посвящена отдельная статья

Здесь мы обратим внимание лишь на самое главное

Двухходовые паровые котлы – это модели с реверсивной топкой, двумя оборотами уходящих газов и более компактной компоновкой. В трехходовых моделях используется топка с проходящим пламенем, а дымовые газы проходят один дополнительный оборот, обеспечивая более высокий КПД. С эксплуатационной точки зрения основным преимуществом трехходовых котлов является широкий диапазон регулирования производительности. Эта возможность позволяет эффективно эксплуатировать котел в интервале от 30 до 100% от максимально допустимой нагрузки. У двухходовых моделей экономически оправданный диапазон регулирования производительности находится в пределах 60-100%. В сегменте паровых котлов средней производительности от 500 до 3000 кг/ч ICI Caldaie предлагает оба вида оборудования: это серия SIXEN (двухходовые) и серия GSX P (трехходовые).

Серия SIXEN


350 ÷ 5000 кг/ч3 – 25 бар

Серия GSX P


500 ÷ 6000 кг/ч3 – 25 бар

В модельном ряду обеих серий доступны модели паропроизводительностью от 300 до 6000 кг/ч.

Подобрать модель нужной производительности можно с помощью таблиц:

Паровые котлы прозводительностью 500 кг/ч

Вид конструкции Средние и высокое давление, 3-25 бар Низкое давление, до 0,7 бар
двухходовые SIXEN 500, SIXEN 650 BX 300, BX 400
трехходовые GSX P 500, GSX P 650

Паровые котлы прозводительностью 1000 кг/ч

Вид конструкции Средние и высокое давление, 3-25 бар Низкое давление, до 0,7 бар
двухходовые SIXEN 1000, SIXEN 1350 BX 800, BX 1000
трехходовые GSX P 1100

Паровые котлы прозводительностью 1500 кг/ч

Вид конструкции Средние и высокое давление, 3-25 бар Низкое давление, до 0,7 бар
двухходовые SIXEN 1700 BX 1000
трехходовые GSX P 1500

Паровые котлы прозводительностью 2000 кг/ч

Вид конструкции Средние и высокое давление, 3-25 бар Низкое давление, до 0,7 бар
двухходовые SIXEN 2000 BX 1500
трехходовые GSX P 2000

Паровые котлы прозводительностью 3000 кг/ч

Вид конструкции Средние и высокое давление, 3-25 бар Низкое давление, до 0,7 бар
двухходовые SIXEN 3000, SIXEN 3500 BX 1750
трехходовые GSX P 3000, GSX P 3500

Разновидности и устройство газового котла

Классификация котлов, функционирующих с помощью газа, является следующей:

  • образцы напольного и настенного типа. Если говорить об удобстве, то более приемлемым будет настенное оборудование, которое более характерно для частных построек. Основное достоинство напольного агрегата заключается в его гораздо большей мощности, вследствие чего с его помощью можно обогреть помещение с весьма существенной площадью. Такие модели очень часто эксплуатируются на производстве;
  • газовые котлы атмосферного и турбированного типа. Чтобы понять, как работает газовое отопление с атмосферным котлом, можно вспомнить принцип функционирования стандартной печи, где воздух из помещения поступает в специально предназначенный дымоход благодаря естественной тяге. Турбированные аппараты оснащены вентилятором, который входит в конструкцию, а камера сгорания топлива является полностью закрытой, поэтому все необходимое количество воздуха поступает с улицы (подробнее: «Как устроен турбированный газовый котел – принцип работы, преимущества и недостатки»);
  • механизмы с одним и двумя контурами. Устройство газового котла с одним контуром рассчитано так, чтобы это оборудование использовалось исключительно для обогрева комнат, в то время как приборы с двумя контурами способны также играть важную роль в системе водоснабжения, обеспечивая помещение горячей водой;
  • котлы, оснащенные обычной горелкой или горелкой модулируемой (детальнее: «Какие бывают газовые горелки для котлов отопления – виды, различия, правила использования»). Во втором случае мощность работающего оборудования регулируется автоматическим образом, благодаря чему можно значительно уменьшить расходы на топливо;

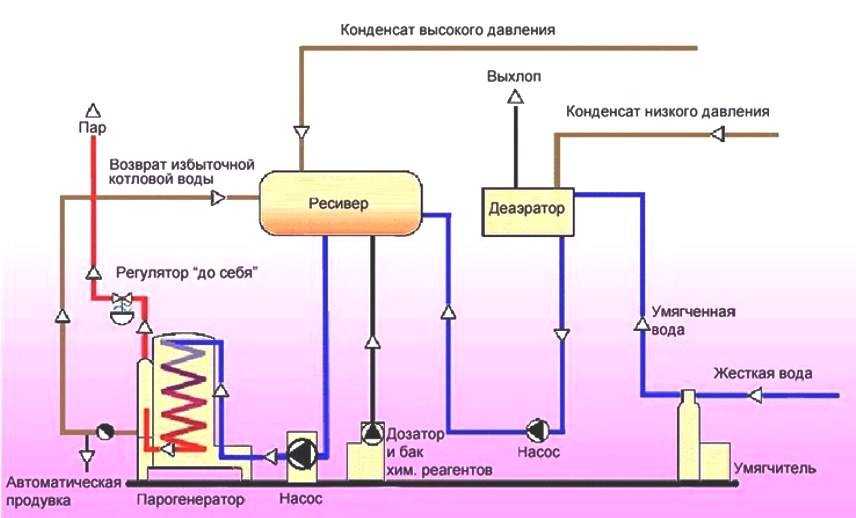

Схема обвязки парового котла

Схема обвязки. Источник фото: strangely.ru

Типовая схема обвязки ПК зависит от типа парогенератора и его рабочих параметров.

Для систем центрального теплоснабжения системы жилищно-коммунального хозяйства типовая схема состоит:

  1. Парогенератор.
  2. Деаэратор.
  3. Умягчитель по схеме химической очистки.
  4. Дозатор и бак реагентов.
  5. Ресивер.
  6. Регулируляторы давления.
  7. Насос подачи питательной воды в котел.
  8. Насос подачи воды из деаэратора в ресивер.

В конструкцию котла также могут входить:

  • пароперегреватель — для повышения температуры насыщенного пара;
  • сепаратор пара и внутрибарабанные устройства — для удаления влаги из пара.

Дополнительные элементы агрегата

В конструкцию парового котла могут входить не только топочная камера и трубы (барабаны) для циркуляции воды и пара. Дополнительно используются устройства, которые увеличивают эффективность работы системы (поднимают температуру пара, его давление, количество):

  1. Пароперегреватель — повышает температуру пара выше +100ºC. Это в свою очередь повышает экономичность и КПД работы машины. Температура перегретого пара может достигать 500 ºC (так работают паровые котлы в атомных станциях). Пар дополнительно нагревается в трубах, в которые он поступает после испарения. При этом он может иметь собственную топочную камеру или быть встроен в общий паровой котёл. Конструктивно различают конвекционные и радиационные пароперегреватели. Радиационные конструкции нагревают пар в 2-3 раза сильнее, чем конвекционные.
  2. Сепаратор пара — удаляет из пара влагу и делает его сухим. Этим увеличивается эффективность работы устройства, его КПД.
  3. Паровой аккумулятор — устройство, которое отбирает из системы пар, когда его много, и добавляет его в систему, когда его недостаточно, мало.
  4. Устройство для подготовки воды — снижает количество растворённого в воде кислорода (что предупреждает коррозию), убирает растворённые в воде минералы (химическими реагентами). Эти меры предупреждают засорение труб накипью, которая ухудшает теплоотдачу и формирует условия для прогорания труб.

Кроме того, есть клапаны для слива конденсата, воздухоподогреватели, и обязательно — система контроля и управления. В неё входят включатель и выключатель горения, автоматические регуляторы расхода воды, топлива.

Классификация котельных агрегатов

Котлы как технические устройства для производства пара или горячей воды отличаются многообразием конструктивных форм, принципов действия, используемых видов топлива и производственных показателей. Но по способу организации движения воды и пароводяной смеси все котлы могут быть разделены на следующие две группы:

— котлы с естественной циркуляцией;

— котлы с принудительным движением теплоносителя (воды, пароводяной смеси).

В современных отопительных и отопительно-производственных котельных для производства пара используются в основном котлы с естественной циркуляцией, а для производства горячей воды — котлы с принудительным движением теплоносителя, работающие по прямоточному принципу.

Современные паровые котлы с естественной циркуляцией делают из вертикальных труб, расположенных между двумя коллекторами (верхним и нижним барабанами). Их устройство показано на чертеже на рис. 10, фотография верхнего и нижнего барабана с соединяющими их трубами — на рис. 11, а размещение в котельной — на рис. 12. Одна часть труб, называемых обогреваемыми «подъемными трубами», нагревается факелом и продуктами сгорания топлива, а другая, обычно не обогреваемая часть труб, находится вне котельного агрегата и носит название «опускные трубы». В обогреваемых подъемных трубах вода нагревается до кипения, частично испаряется и в виде пароводяной смеси поступает в барабан котла, где происходит ее разделение на пар и воду. По опускным не обогреваемым трубам вода из верхнего барабана поступает в нижний коллектор (барабан).

Движение теплоносителя в котлах с естественной циркуляцией осуществляется за счет движущего напора, создаваемого разностью весов столба воды в опускных и столба пароводяной смеси в подъемных трубах.

Рис. 10. Паровой котел серии КЕ, работающий на твердом топливе

Рис. 11. Верхний и нижний барабаны и трубы парового котла

Рис. 12. Паровой котел с верхним и нижним барабанами в котельной

В паровых котлах с многократной принудительной циркуляцией поверхности нагрева выполняются в виде змеевиков, образующих циркуляционные контуры. Движение воды и пароводяной смеси в таких контурах осуществляется с помощью циркуляционного насоса.

В прямоточных паровых котлах кратность циркуляции составляет единицу, т.е. питательная вода, нагреваясь, последовательно превращается в пароводяную смесь, насыщенный и перегретый пар.

В водогрейных котлах вода при движении по контуру циркуляции нагревается за один оборот от начальной до конечной температуры.

По виду теплоносителя котлы разделяются па водогрейные и паровые. Основными показателями водогрейного котла являются тепловая мощность, то есть теплопроизводительность, и температура воды; основными показателями парового котла — паропроизводительность, давление и температура.

Водогрейные котлы, назначением которых является получение горячей воды заданных параметров, применяют для теплоснабжения систем отопления и вентиляции, бытовых и технологических потребителей. Водогрейные котлы, работающие обычно по прямоточному принципу с постоянным расходом воды, устанавливают не только на ТЭЦ, но и в районных отопительных, а также отопительно-производственных котельных в качестве основного источника теплоснабжения.

Рис. 13. Устройство парового котла

Рис. 14. Примеры размещения котлов и другого оборудования в котельной

По относительному движению теплообменивающихся сред (дымовых газов, воды и пара) паровые котлы (парогенераторы) могут быть разделены на две группы: водотрубные котлы и жаротрубные котлы. В водотрубных парогенераторах внутри труб движется вода и пароводяная смесь, а дымовые газы омывают трубы снаружи. В России в XX веке преимущественно использовались водотрубные котлы Шухова. В жаротрубных, наоборот, внутри труб движутся дымовые газы, а вода омывает трубы снаружи.

По принципу движения воды и пароводяной смеси парогенераторы подразделяются на агрегаты с естественной циркуляцией и с принудительной циркуляцией. Последние подразделяются на прямоточные и с многократно-принудительной циркуляцией.

Примеры размещения в котельных котлов разной мощности и назначения, а также другого оборудования, показаны на рис. 14- 16.

Рис. 15. Примеры размещения котлов и другого оборудования в котельной

Рис. 16. Примеры размещения бытовых котлов и другого оборудования

Классификация паровых установок

Для классификации паровых установок применяется несколько вариантов шкал и классификаций. Самые распространенные различают агрегаты по назначению, виду используемого теплоносителя и конструкции. Более детальная классификация использует технические особенности конструкции котлов и их назначение в технологическом цикле.

По области применения чаще всего оборудование классифицируется по следующим признакам:

  • Бытовые парогенерирующие установки – применяются для отопления домов, сегодня такие котлы большая редкость. На смену бытовым котлам отопления сегодня приходят водогрейные котлы отопления, они более экономичны и безопасны.
  • Промышленные агрегаты – используются в технологическом цикле производства продукции. Установки этого типа в большинстве своем производят сухой перегретый, применяемый для сушки, дезинфекции, обработки сырья.
  • Паровые энергоустановки – вырабатывают пар, который является основным продуктом для генерации электричества и тепловой энергии;
  • Котлы для утилизации отходов производства – используются в качестве охладителей высокотемпературных отходов металлургического и химического производства.

По потребляемым энергоносителям паровые котлы могут подразделяться на использующие:

  • Газ;
  • Каменный уголь;
  • Электроэнергию;
  • Жидкие углеводороды;
  • Горючее растительного происхождения.

В промышленных установках используется два основных вида конструкций установок:

  • Водотрубные паровые установки;
  • Газотурбинные котлы.

Водотрубные котлы имеют преимущество перед газотурбинным, у них выше КПД. У этого типа паровых котлов выше производительность, они вырабатывают больше пара, и они обладают высокой скоростью нагрева воды. Принцип работы парового котла этого типа заключается в нагреве воды в трубах небольшого диаметра, они заполняются водой, а в пространстве между ними горит топливо. Таким образом, получается, что суммарная наружная поверхность обеспечивает большую площадь нагрева небольшого количества находящейся в ней. Большая поверхность нагрева дает возможность увеличить скорость образования пара, что делает этот вид паровых агрегатов максимально эффективными.

Водотрубные котлы бывают:

  • Прямоточными;
  • Барабанными.

Первые, обеспечивают высокую скорость парообразования. Вода, проходя по трубам, нагревается, преобразуется в пар и покидает контур котла.

Барабанные агрегаты делятся на паровые котлы горизонтального и вертикального расположения. Эти устройства более рационально распределяют процесс подготовки пара – барабан, применяемый в конструкции, позволяет собирать пар, отделять конденсат и вновь отправлять его в зону нагрева. Барабанные паровые котлы, имеющие несколько барабанов, производят высокотемпературный, сухой пар высокого давления.

Принцип работы газотурбинной паровой установки заключается в нагреве воды в контуре вокруг топки. По своей конструкции, газотрубный агрегат представляет собой объемный сосуд, через который проходят трубы большого диаметра. При сжигании топлива в полостях этих труб происходит нагрев воды и образование пара. На такой схеме построена и установка утилизации промышленных газов. Высокотемпературные газы пропускаются через трубы и отдают тепло нагревающейся воде. Эти агрегаты, по сути, являются котлами-утилизаторами, что устанавливаются на промышленных предприятиях.

Этот вид оборудования, к сожалению, имеет и существенный недостаток – они содержат большой объем пара под высоким давлением. Поэтому для контроля работы этого вида оборудования применяется высокоточные системы безопасности, а толщина стенок труб подбирается так, чтобы выдерживать давление в 10 кгс/см2.

Если брать производительность установок, то они разделяются на агрегаты малой, средней, большой мощности.

В зависимости от конструкции эти агрегаты делятся на:

  • Установки производящие насыщенный пар;
  • Агрегаты производящие перегретый водяной пар.

Насыщенный пар подается в систему при температуре 100 градусов Цельсия. Он быстро охлаждается и переходит в жидкое состояние, поэтому его применение ограничено в основном бытовыми установками и технологическими циклами, где требуется именно такой густой водяной пар. Давление в таких системах редко доходит до 100 Кпа.

Для отопления, генерации электричества и использования в качестве средства дезинфекции и в силовых установках используется перегретый водяной пар. Он практически не содержит крупных водяных капель, они отсеиваются в сепараторе, да и температура нагрева составляет 500 градусов.

Паровой котел для атомной электростанции

Ядерный реактор деления

Ядерный реактор деления предназначается для осуществления и поддержания управляемой реакции деления, в ходе которой энергия выделяется постепенно, по мере необходимости. Основными компонентами ядерного реактора являются тепловыделяющие элементы (ТВЭЛы с топливным ядром), замедлитель, теплоноситель, система загрузки топлива, конструкционные элементы, система управления, теплозащитный экран и корпус. Потребляя ядерное топливо, ядерный реактор выделяет тепловую энергию, которая отводится теплоносителем. АЭС теплоносителем обычно служит вода. Такие реакторы с водяным охлаждением могут либо нагревать воду, повышая ее давление (реактор с водой под давлением), либо непосредственно в реакторе кипятить, преобразуя ее в пар (кипящий реактор). В обоих случаях вода-теплоноситель подается насосами в корпус реактора, где она циркулирует между стенкой корпуса и теплозащитным экраном, окружающим сборку ТВЭЛов. Нагретая вода выводится для совершения полезной работы. В случае кипящего реактора пар из него подается непосредственно на приводную турбину электрогенератора. Таким образом, корпус реактора играет роль парового котла. В случае же реактора с водой под давлением тепло от нагретого в реакторе теплоносителя передается вторичному (паровому) контуру, который питает паром турбину электрогенератора. Такая теплопередача осуществляется в противоточном теплообменнике — парогенераторе. Благодаря тому что в реакторе с водой под давлением реакторный теплоноситель не выходит за пределы замкнутого контура, исключается возможность утечки радиации из активной зоны. Эта мера дополняется другими средствами защиты, в частности, возведением толстых бетонных стен вокруг реактора. Для предотвращения коррозии, которая может приводить к разгерметизации, насосы, трубопроводы и соприкасающиеся с теплоносителем поверхности реактора выполняют из нержавеющей стали или из обычной конструкционной стали с инконелевым покрытием. Корпуса ядерных реакторов проектируются и изготавливаются в соответствии со значительно более жесткими нормами, чем обычные паровые котлы.

Особенности ремонта

Котлы барабанного типа отличаются надёжностью работы и неприхотливостью в эксплуатации, однако требуют постоянного контроля для обеспечения стабильных режимов нагрева и давления пара, а также своевременной продувки. При несоблюдении одного из этих требований могут появляться поломки и возникает необходимость ремонта агрегата.

Перед проведением ремонтных работ необходимо в обязательном порядке изучить прилагаемую производителем документацию и схему барабанного котла. Это позволит определить последовательность всех действий и не допустить ошибок, которые могут стать причиной более серьёзных последствий.

Для ремонта барабана необходимо придерживаться следующих рекомендаций:

  • до начала восстановления следует оценить состояние металла: толщину, прочность, герметичность,
  • обнаруженные дефекты необходимо расточить абразивным инструментом до чистого металла, чтобы была возможность заварить его или залатать,
  • поиск трещин при помощи прогрева горелкой поверхности строго запрещён, так как велик риск деформации узлов или потери свойств стали,
  • коррозию на глубину металла до 10% допускается не устранять, а только тампонировать цементным раствором,
  • для восстановления толщины стали применяют электронаплавку,
  • заварка раковин обязательна, при условии их размеров до 40 мм и расстоянии равном трём размерам самой большой из них (если глубина повреждений больше половины толщины стенок).

Как работает типичный паровой отопительный котел

В топочной камере образуется тепло. В дальнейшем оно поступает на поверхности подогрева. Существует 2 разновидности поверхностей обогрева: конвективные и радиационные.

В состав конвективных поверхностей входят следующие элементы:

  • воздухоподогрева тели;
  • экономайзеры;
  • теплообменные устройства.

Перечисленное дополнительное оборудование нужно для увеличения эффективности котла, рационализации расхода горючего и снижения уровня тепловых потерь.

Важно, чтобы вода, используемая для работы котла, была исключительно чистой – примеси недопустимы. Поэтому перед подачей в котел жидкость обязательно очищается от газов и разного рода примесей, становясь в итоге питательной. Очищенная жидкость направляется в экономайзер

В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью

Очищенная жидкость направляется в экономайзер. В этом ей помогает специальный насос. В экономайзере осуществляется подогрев жидкого теплоносителя под воздействием газов. Далее жидкость переходит в верхнее отделение барабанного отсека. Здесь котловая вода перемешивается с питательной жидкостью.

Некоторый объем воды переходит из верхнего отделения барабанного отсека в его нижнее отделение. Движение воды происходит по кипятильным трубкам.

Вверху парового котла газы имеют меньшую температуру, которая постепенно увеличивается по мере приближения к нижнему отсеку агрегата.

Вода подогревается и в совокупности со смесью пара с водой направляется в верхнюю камеру барабана.

Вторая же часть жидкости из верхнего барабанного отсека уходит на перераспределени е. Осуществляется нагрев котловой воды. Создающиеся пузырьки пара идут в верхнее отделение барабанного отсека.

В верхней камере барабана за счет сепаратора происходит практически полное разделение смеси жидкости и пара. В результате создается насыщенный пар, что способствует дополнительному увеличению полезного действия котла. Именно этот насыщенный пар и используется конечным потребителем.

С целью увеличения эффективности котлов их работа организована так, что в верхней камере барабанного отсека уровень «низшей» и «высшей» воды колеблется. Между упомянутыми уровнями жидкости имеется резервный запас воды, предназначенный для поддержания работы отопительного агрегата в случае прекращения поступления жидкости в систему.

Допустимый «высший» уровень жидкости в барабанном отсеке определяется с расчетом на то, чтобы вода не попадала в пароперегревател ь.

Максимально допустимый «низший» уровень жидкости в барабане рассчитывают так, чтобы не допустить перегревания верхнего отделения барабана, а также кипятильного пучка

Важно, чтобы вода заходила в опускные трубки в стабильном объеме

Для дополнительного увеличения эффективности конструкция оснащается воздухоподогрева телем.

Жидкость в системе может циркулировать принудительно и естественно. В основе естественного движения лежит разность плотности жидкости и создающегося пара. Смесь воды с паром в подъемных трубках имеет меньшую плотность, чем аналогичный состав в опускных трубках. Однако показатель давления и значение температуры остаются одинаковыми по всей трубке. В итоге пар, по своей природе являющийся газом, устремляется кверху.

Принудительная же циркуляция обеспечивается специальным насосным оборудованием.

Схема автоматизации котельной: и тепло, и дешево!

Автоматизированные котлы обходятся в эксплуатации дешевле обычных отопительных приборов. Ведь стандартный прибор функционирует в одном режиме круглые сутки, а «умный» котел, оснащенный особым устройством, синхронизирующим режим работы котла с потребностями хозяев дома.

Поэтому каждая принципиальная схема водогрейной котельной помимо прочих элементов  содержит в себе еще и блок автоматического управления, с помощью которого решают следующие задачи:

Схема автоматизации котельной

  • Оптимизирует температуру нагрева в зависимости от времени года. Ведь летом приятнее пользоваться теплой водой, а зимой в СГВ должна циркулировать по-настоящему горячая жидкость.
  • Управляют работой «контурами» отопительно-водонагревательного котла. Ведь большинство моделей оборудованы лишь одной «камерой сгорания». То есть, в рабочем состоянии находится либо отопительная, либо водонагревательная ветвь.
  • Управляют температурными режимами не только водонагревателя, но и отопительного блока. Ведь дневные и ночные режимы стоит применять и на отопительной, и на водонагревательной ветви.
  • Корректируют работу насосов и систем циркуляции и/или рециркуляции в закрытой схеме. Причем без этой функции работа закрытой системы нагрева воды не возможна в принципе. То есть, определенный набор микросхем или механических управляющих элементов есть в любой закрытой схеме водонагревательного котла.

Причем блок автоматического управления может работать в трех режимах, а именно:

  • В формате приоритета системы горячего водоснабжения. То есть, когда вся мощность идет на водонагревательный контур. Обычно этот режим задействован в теплое время года.
  • В формате смешанной работы, когда функционирует либо отопительная ветвь, либо водонагреватель. Такой режим поддерживается при проточном нагреве воды, осуществляемом по открытой схеме.
  • В формате работы без приоритетов, когда большая часть энергии уходит на отопительный контур, а некоторая часть расходуется на обогрев воды. Этот вариант управления рекомендован для закрытых систем подогрева воды.

Разумеется, все вышеупомянутые режимы можно реализовать даже в формате одного устройства. Поэтому систему нагрева воды с помощью котла удается реализовать и в проточном формате (прямой нагрев открытого типа в двухконтурном котле) или в накопительном формате (косвенный нагрев закрытого типа в расширительном баке).

Эта особенность водонагревательных котельных дает возможность экономить энергию и зимой, и летом. Ведь в холодное время года можно воспользоваться косвенным нагревом от размещенного в баке паропровода. А в теплое время года можно черпать горячую воду прямо из нагревательного контура котла.

Это интересно: Как спрятать газовый котел на кухне с фото примерами — познаем подробно

Применение паровых котлов

Паровые котлы классифицируются по давлению выпускаемого пара и делятся на три основных категории:

  1. Низкого давления – до 1,0 МПа;
  2. Среднего давления – от 1,0 до 10 МПа;
  3. Высокого давления – до 14 МПа.

Кроме этого, отдельной группой идут котлы сверхвысокого (до 20 МПа) и сверхкритического (до 24 МПа) давления. По производительности (тонн пара в час) паровые котлы бывают малой, средней и высокой производительности.

Основные направления применения паровых котлов:

  1. Энергетика – производство электрической энергии;
  2. Промышленность – производство пара требуемых параметров для технологических нужд;
  3. Отопление, в основном больших объемов помещений;
  4. Утилизация высокотемпературных компонентов производственной деятельности.

В электроэнергетике паровые агрегаты служат приводом для паровых электрических турбин генераторов – пар, выходящий из котла, приводит в движение турбину. В теплоэнергетике пар используется для нагрева воды для систем отопления и горячего водоснабжения больших объемов.

В промышленных технологических цепях котлы парового типа используются для предварительной обработки различного сырья – растительного и животного происхождения, пропарки емкостей и оборудования, дезинфекции, нагрева воды и так далее.

В качестве теплоисточника систем отопления паровые котлы применяются чаще всего для обогрева крупных объектов – цехов, ангаров, складов, гаражей, депо. Это обусловлено высокой тепловой эффективностью парового отопления, не требующей больших поверхностей нагревательных приборов.

Пар в качестве теплоносителя имеет высочайшее теплосодержание, в том числе теплоту конденсации пара. В итоге пар значительно превосходит по теплофизическим характеристикам воду – традиционный теплоноситель.

Последнее значимое направление использования оборудования – утилизация (сбор теплоты) высокотемпературных отходов. Чаще всего это дымовые газы промышленных печей различного назначения – металлургических, стекловаренных, химико-технологических и других. Также отбирается тепло при охлаждении атомных реакторов.

Рабочее давление пара в стационарном котле

25. Рабочее давление пара в стационарном котле Давление пара непосредственно за пароперегревателем или при его отсутствии на выходе из стационарного котла при расчетных режимах ГОСТ 23172-78*

43. Рабочее давление пара в стационарном котле

Е. Operating pressure

F. Pression de service

Давление пара непосредственно за пароперегревателем или при его отсутствии на выходе из стационарного котла при расчетных режимах

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Смотреть что такое «Рабочее давление пара в стационарном котле» в других словарях:

рабочее давление пара в стационарном котле — рабочее давление Давление пара непосредственно за пароперегревателем или при его отсутствии на выходе из стационарного котла при расчетных режимах. Тематики котел, водонагреватель Синонимы рабочее давление EN operating pressure DE … Справочник технического переводчика

рабочее давление — 3.8 рабочее давление: Давление воздуха на выходе из компрессора. Источник … Словарь-справочник терминов нормативно-технической документации

номинальное давление — 2.2.105 номинальное давление: Максимальное рабочее давление в пароварочном аппарате и в парогенераторе, указанное изготовителем для частей аппарата, находящихся под давлением. Источник … Словарь-справочник терминов нормативно-технической документации

расчетное давление — 3.15 расчетное давление: Максимальное рабочее давление с учетом допустимых кратковременных повышений, при котором обеспечивается надежная работа барокамеры при рабочей температуре среды в течение заданного срока эксплуатации. Расчетное давление… … Словарь-справочник терминов нормативно-технической документации

ГОСТ 23172-78: Котлы стационарные. Термины и определения — Терминология ГОСТ 23172 78: Котлы стационарные. Термины и определения оригинал документа: 47. Барабан стационарного котла Барабан D. Trommel E. Drum F. Reservoir Элемент стационарного котла, предназначенный для сбора и раздачи рабочей среды, для… … Словарь-справочник терминов нормативно-технической документации

СО 153-34.17.469-2003: Инструкция по продлению срока безопасной эксплуатации паровых котлов с рабочим давлением до 4,0 МПа включительно и водогрейных котлов с температурой выше 115 градусов Цельсия — Терминология СО 153 34.17.469 2003: Инструкция по продлению срока безопасной эксплуатации паровых котлов с рабочим давлением до 4,0 МПа включительно и водогрейных котлов с температурой выше 115 градусов Цельсия: 22. Автономный пароперегреватель… … Словарь-справочник терминов нормативно-технической документации

Источник

Принцип работы судового котла

На судах различного назначения неотъемлемым и важным ресурсом является водяной пар, который служит для разных целей. Если на судне предусмотрена паросиловая установка, то пар необходим для вращения паровых турбин валопровода судна и, как следствие, передачи энергии движителю.

Если на судах установлены дизельные или газотурбинные двигатели, то пар требуется для выработки электроэнергии в турбогенераторах, а также для целей отопления и бытовых хозяйственных нужд. За производство водяного пара отвечает паровой котёл, который производит перегретый и влажный водяной пар под давлением.

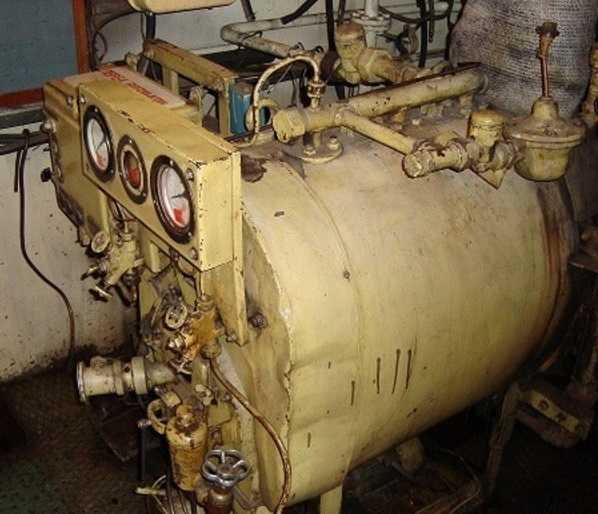

Работающий котел Российского производства

Принцип работы заключается в подведении тепла, полученного путём сгорания органического топлива, к воде и образовании пара.

Судовые котлы классифицируются по следующим характеристикам:

  1. Обтекание теплообменника горячими газами (водотрубные, огнетрубные, комбинированные);
  2. Назначение (главные, вспомогательные);
  3. Способ циркуляции воды (естественная, принудительная);
  4. Тяга и дутьё (естественная или принудительная тяга и дутьё);
  5. Вид топлива (жидкое, твёрдое, газообразное);
  6. Параметры пара (низкого давления – до 150 кН/кв.м., среднего давления – от 160 до 280 кН/кв.м., высокого давления – от 610 до 1000 кН/кв.м.)

Со структурой судового парового котла можно ознакомиться на рисунке 1, где указаны схемы судовых котлов разных типов.
Основные части парового котла это топка (I) и несколько рекуперативных теплообменников, находящихся за ней: пароперегреватель (II), испаритель (III), водоподогреватель (IV) и воздухоподогреватель (V). Конструкция котла судового подразумевает разделение горячих дымовых газов и холодных пара, воздуха и воды герметичной перегородкой для того, чтобы среды обменивались теплотой, не смешиваясь.
Функция пароперегревателя заключена в его названии, испаритель образует пар из воды,водо- и воздухоподогреватели соответственно названию. Основная нагреваемая поверхность это испаритель, а остальные теплообменники представляют собой дополнительную.


Узлы и системы котельной установки:

  • паровой котёл;
  • питательная система, включающая подогреватели воды, насоса, трубопрово¬дов, из¬мерительных приборов и арматуры;
  • паровую систему для раздачи пара потребителям;
  • топливную систему;
  • газовоздушную систему (газоход, дымовая труба, вентилятор, воздушные коробы и др.)

Помимо прочего котельная установка снабжена системами автоматического регулирования подачи воды, топлива и воздуха в котёл, системами водоподготовки, защиты парового котла.
Если на корабле установлен утилизационный котёл, то благодаря использованию теплоты исходящих газов – утилизации – обеспечиваются технологические процессы, не связанные с движением судна.

Сферы применения паровых котлов и назначение

Паровые котлы активно используются в следующих отраслях:

  1. Отопительные системы. Существуют промышленные и бытовые модели паровых котлов, позволяющие использовать пар в качестве теплоносителя. Пар проходит через отопительные контуры и/или поступает в теплообменники устройств горячего водоснабжения, тем самым обеспечивая перемещение тепловой энергии. Бытовой паровой отопительный котел часто комбинируется с твердотопливными отопительными устройствами. На промышленных объектах используются более мощные и надежные устройства, вырабатывающие перегретый пар, имеющий повышенную теплоотдачу.
  2. Энергетика. Паровые машины позволяют преобразовывать разогретый пар в электрическую энергию. Рабочий процесс выглядит довольно просто: пар перемещается в турбину и вращает вал, за счет чего и происходит выработка электричества. Данный принцип с успехом используется на множестве электростанций.
  3. Промышленность. Паровые устройства вполне могут обеспечивать механическое движение различных элементов систем. Принцип работы парового котла промышленного назначения выглядит так же, как и в предыдущем случае, но выработанная энергия направлена на осуществление механического воздействия на элементы, которые должны двигаться.

Знание того, для чего нужен паровой котел и где он применяется, позволяет использовать устройство с предельной эффективностью.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
