Напольные и настенные газовые котлы отопления

Какой мощности должен быть котел?

Техническая документация на газовый нагреватель обязательно содержит информацию о номинальной мощности. Перед покупкой оборудования желательно рассчитать потребность помещения в тепле. Зачастую производитель там указывает и квадратуру помещения, которое это оборудование способно будет обогреть.

Но все это достаточно условно, без грамотных теплотехнических расчетов конкретного дома выбирать газовый котел не стоит.

Расчет необходимой мощности производится с учетом квадратуры здания, конфигурации и типа системы отопления, климатического пояса и множества иных факторов

Рекомендации о 1 кВт на каждые 10 м2 коттеджа – это очень усредненные показатели. Они крайне редко отражают действительность.

Опытный теплотехник при расчетах должен учесть:

  • площадь и кубатуру каждого помещения;
  • климатические условия региона проживания;
  • качество утепления внешних стен;
  • размеры и количество окон, а также тип стеклопакетов в них;
  • наличие балконов и уличных дверей;
  • характеристики отопительной системы и т.д.

Помимо этого учитывается качество топлива и давление газа в магистрали. Отдельно производится расчет для системы ГВС. И только потом обе цифры суммируются и увеличиваются на 15–20% про запас, чтобы котел без проблем справлялся и с постоянной и с пиковой нагрузкой.

Критерии выбора

Первое отличие газовых котлов состоит в том, как показывает полный обзор газовых котлов отопления, есть котлы с камерой сгорания открытого типа, а есть с камерой закрытого типа. В котлах с камерой сгорания открытого типа продукты сгорания выбрасываются в дымоход благодаря тяге, которая в нем присутствует. Кислород, без которого процесс горения невозможен, берется из помещения, в котором находится котел. Перед тем, как выбрать газовый котел отопления, следует учесть, что котел с камерой открытого типа может быть установлен только в том помещении, где есть хорошая вентиляция.

Коаксильный дымоход представляет собой конструкцию по типу «труба в трубе». Свежий воздух поступает через наружную трубу дымохода, а выброс отработанных газов производится через внутреннюю трубу. Осуществляя выбор газового котла отопления, следует знать, что в случае котлов с камерой сгорания закрытого типа воздух поступает с улицы, поэтому такой котел можно установить даже в невентилируемое помещение.

Коаксиальный дымоход

Исходя из такого критерия, как отвод отработанных газов, модели газовых котлов отопления можно разделить на следующие виды: парапетные, дымоходные и турбированные.

  • Парапетный котел – это агрегат с камерой сгорания закрытого типа, в котором выброс отработанных газов происходит естественным образом.
  • Дымоходный котел – это агрегат с камерой сгорания открытого типа.
  • Турбированный котел – представляет собой котел с камерой сгорания закрытого типа.

Выброс отработанных газов в таких котлах происходит принудительным образом. Для выброса отработанных газов газовые котлы отопления турбированные оснащены встроенным вентилятором.

Чем хороши напольные модели

У напольного оборудования, как правило, очень большая мощность. В некоторых случаях она доходит до нескольких тысяч киловатт: это дает возможность обогревать значительные площади. Подобные котлы могут комплектоваться как атмосферными, так и надувными горелками, что позволяет использовать в работе устройств природный и сжиженный газ. Теплообменники применяются стальные и чугунные.

Напольное оборудование обладает целым рядом достоинств:

  • Высокой производительностью при небольшом расходе топлива. Этому способствует применение современных камер сгорания, изготовленных по инновационным технологиям. Свою лепту вносит автоматизированная система управления.
  • Значительной теплоотдачей.
  • Возможностью доукомплектации дополнительными приборами учета и контроля, что позволяет свести участие человека в работе оборудования до минимума.
  • Надежностью, безопасностью и продолжительным сроком службы.
  • Отсутствием шума при работе.
  • Простотой обслуживания, с возможностью оперативного устранения неполадок. За их обнаружение отвечает автоматическая система диагностики.
  • Минимальным выделением продуктов горения в атмосферу.
  • Доступной стоимостью.

С помощью напольных газовых котлов можно отапливать площади до 800 м2, поэтому они широко применяются как в жилых домах, так и на производствах. Оборудование данного типа способно одновременно обеспечивать подготовку теплоносителя и для отопления, и для горячего водоснабжения. КПД достигает 90%.

Разновидности настенных отопительных котлов

В зависимости от назначения, выделяют несколько видов отопительных газовых настенных котлов.

Одноконтурные

Настенные газовые котлы одноконтурного типа оснащены одним теплообменником, следовательно, могут использоваться только для отопления дома или квартиры. Однако при подключении бойлера, помещение можно обеспечить горячей водой. Такое оборудование приобретают в том случае, если наличие горячей воды не является актуальным или забор воды происходит через несколько кранов и душевых комнат.

Двухконтурные

Наличие двух теплообменников позволяет использовать оборудование для обогрева помещения и нагревания воды. Однако при этом есть свои тонкости, которые следует учитывать при решении вопроса, как выбрать двухконтурный газовый котел. К примеру, после открытия крана необходимо выждать определенное время для прогрева воды. Кроме того, не рекомендуется в одно время пользоваться краном в мойке и душем, так как в одном месте вода может быть слишком горячей, а в другом – холодной. Не стоит использовать отопительный газовый двухконтурный котел для воды повышенной жесткости, это приводит к образованию отложений на теплообменнике.

Оборудование со встроенным бойлером

Такой газовый котел со встроенным бойлером имеет дополнительную емкость объемом более 60 литров и мощность свыше 28 кВт.

Перед тем, как выбрать двухконтурный газовый котел для дома, следует знать, что оборудование такого типа характеризуется несколькими преимуществами:

  • Возможность работы в системах с низким давлением.
  • Жесткость воды не является критическим фактором.
  • Возможность использовать воду в нескольких кранах и душе одновременно без последствий.
  • Одновременное функционирование котла и бойлера.

Наличием таких преимуществ объясняется достаточно высокая стоимость качественного оборудования.

Теплообменники

В зависимости от материала изготовления, определяется то или иное свойство теплообменника, что очень важно при решении проблемы, как подобрать двухконтурный газовый котел. Медные изделия характеризуются высокой теплопроводностью, а изделия из нержавеющей стали служат достаточно долго

Битермические теплообменники отличаются компактностью, но их срок службы очень мал. При покупке котла следует учитывать, что теплообменники очень часто требуют замены. Поэтому лучше отдавать предпочтение известным брендам, так как ремонтные комплекты и детали популярных марок найти значительно легче.

Критерии выбора

отапливаемая площадь (ищем модели для помещений до 100 м², до 200 м², до 300 м² и свыше 350 м²);
количество контуров и необходимый объем горячего водоснабжения (одноконтурный со встроенным баком для маленькой квартиры и 1-2 человек, одноконтурный с баком косвенного нагрева для семьи из 3-4 человек, двухконтурный с одной точкой водоразбора, с двумя и т.п.);
энергозависимый, но зато экономичный, автоматизированный и суперсовременный или энергонезависимый, но совсем простой и непритязательный с механическим управлением и минимумом датчиков (в местностях с частыми и длительными отключениями электричества хозяева рискуют остаться без отопления зимой, выбрав энергозависимый котел);
при наличии отдельного помещения котельной можно брать с открытой камерой, а можно с закрытой под коаксиальный дымоход, в отдельной комнате проще организовать связку настенный одноконтурный котел + нагревательный бак для ГВС;
если есть проблемы с давлением в газовой магистрали, падение напряжения в электросети, то ищите котлы, чьи «мозги» это выдержат, не все дорогие импортные модели смогут обеспечить беспроблемную работу в наших экстремальных условиях;
обращайте внимание на допфункции не только для котла, например, очень удобно иметь дымоход с защитой от обледенения, иначе придется вручную избавляться от страшных сосулек на коаксиальной трубе или на крыше у дымохода, которые остановят работу котла;
помните, что котел будет лишь частью системы отопления, важен не только он, но и оптимально слаженная и правильная работа всех составляющих;
продумайте максимальную защиту от утечки газа, не экономьте на безопасности, надеясь только на бренд или надежность современной электроники.

Конструкция прибора

Устройство водонагревателя включает следующие основные элементы:

  • горелка;
  • газовая арматура (фильтры, краны, предохранители);
  • теплообменник;
  • встроенный циркуляционный насос;
  • мембранный расширительный бак;
  • автоматика.

Теплообменник

Основное внимание нужно уделить теплообменнику, который может быть изготовлен из разных материалов, ведь от этого зависит длительность эксплуатации оборудования. Например, настенные газовые котлы с чугунным теплообменником прослужат много лет

Однако монтировать такие агрегаты сложно в связи с их большим весом.

Устройства с медным теплообменником весят гораздо легче, да и цена их значительно ниже. Теплообменник из стали обладает высокой теплоотдачей, но подвержен коррозии.

Viessmann Vitopend

Стоя перед выбором приобретения того или иного газового оборудования, потребитель опирается на финансовую возможность, техническое оснащение агрегата, его качественные и функциональные способности, а также экономию средств и экологические характеристики. Немецким заводчикам фирмы Viessmann удалось соединить перечисленные параметры в водогрейных аппаратах Vitopend.  Характерными чертами настенных котлов этого бренда выступают:

  • продукты горения содержат минимальное количество вредных компонентов, с легкостью перерабатываемых растениями;
  • пониженное потребления газа при высоком КПД (у турбированных моделей);
  • линейка Vitopend характеризуется двумя видами агрегатов:
  1. С проточным методом получения горячей воды.
  2. С накопительным баком (до 50л), что позволяет экономить на энергоносителях и оставаться с горячей водой при несанкционированном отключении газа.
  • бесшумность работы;
  • возможность использования природного и сжиженного газа;
  • оснащение контроллером безопасности работы.

При отсутствии обеспечения центральным газоснабжением и перебоями с электроэнергией можно выбрать котел на ручном управлении. Это позволит организовать систему отопления с помощью механического термостата, не зависящего от перепадов энергоресурсов.

Достоинства:

  • Компактный;
  • Отлично греет воду;

Недостатки:

Не очень надежен.

Как выбрать одноконтурный настенный котел, какой лучше

Выбор настенного отопительного одноконтурного газового котла, связан с необходимостью подобрать оптимальную модель по производительности, марке изготовителя и ценовой категории

При подборе, обращают внимание на отзывы и спрос потребителей

Не обойтись без квалифицированной консультации и сложных теплотехнических расчетов. Также, будет нужна помощь грамотного специалиста в подборе соответствующей комплектации и расходных материалов.

Выбор мощности одноконтурного отопительного котла

Мощность отопителя, подбирается максимально точно. Неправильные расчеты и чрезмерный запас производительности, приводят к перерасходу топлива. По этой причине, требование при установке одноконтурного котла – соответствие мощности к отапливаемой площади. Расчеты выполняет грамотный инженер теплотехник, с учетом теплотехнических характеристик здания.

Высчитать необходимую производительность котла, можно посредством специальных онлайн калькуляторов или по простой формуле, 1 кВт = 10 м². Запас мощности делают в пределах не более 15-20%. В технической документации к каждой модели котла, указывается максимальный объем отапливаемого помещения, без учета теплопотерь, что облегчает расчеты.

Рейтинг марок настенных одноконтурных котлов

Настенные одноконтурные газовые котлы, выпускают европейские фирмы: Baxi, Viessmann, Buderus, Protherm, Bosch, Vaillant, De Dietrich, Wolf, Ariston, Chaffoteaux, Beretta, Fondital, Immergas. Продукция представлена и отечественными производителями: NevaLux, Siberia.

Самые надежные котлы, выпускают немцы. По используемой высокотехнологичной «начинке», их обгоняют только французы, предлагая наиболее экономичное и удобное в эксплуатации отопительное оборудование.

Модели французского и немецкого производства, предлагаются в «премиум» классе и не всегда доступны, что касается стоимости обычному потребителю. Не удивительно, что рейтинг одноконтурных котлов европейских производителей, с учетом статистики продаж, возглавляют итальянские бренды, находящиеся в средней ценовой категории.

Марки одноконтурных навесных газовых котлов с возможным подключением бойлера: Bosch, Viessmann, Buderus, Protherm, Vaillant, De Dietrich. Отечественный производитель, предлагает простые котлы с минимальным функционалом.

Цена на одноконтурные навесные котлы

Лучшие одноконтурные котлы «премиум» класса, изготавливаемые немецкими и французскими компаниями, обойдутся, начиная от 50 тыс. руб., в базовой комплектации. Чешские и итальянские теплогенераторы, можно приобрести уже за 30 тыс. руб. Лучшие бренды котлов отечественного производителя, стоят, начиная от 10-15 тыс. руб.

Кроме марки изготовителя, на стоимость влияет принцип работы. Немецкий конденсационный котел, обойдется уже в 80 тыс. руб. Конденсационных моделей, изготовленных на российских заводах, пока нет.

Требования к размещению одноконтурного навесного котла на газе

Подключение одноконтурного настенного газового котла к системе отопления, проводится в согласии с общими требованиями, СП 89.13330 (СНиП II-35-76). Монтажные работы осуществляются с учетом следующих норм:

  1. Установить настенный одноконтурный отопительный газовый котел, можно в любом нежилом помещении, огороженном от коридора и других комнат, дверным полотном.
  2. Площадь котельной не должна быть меньше 8 м². Пространства должно быть достаточно, чтобы обеспечить свободный доступ к важным узлам для регулярного обслуживания.
  3. Подключение узлов отопления, осуществляется в порядке, указанном в технической документации. В руководстве по эксплуатации прописано, к системам отопления какого типа, можно подсоединить агрегат.
  4. К одноконтурному котлу можно подключить бойлер, только, если в нем предусмотрена данная функция. В других случаях, установка накопительной емкости, это грубое нарушение условий эксплуатации и приводит к возникновению аварийных ситуаций, и быстрому выходу котла из строя.
  5. В схеме обвязки, обязательно наличие систем водоподготовки и подпитки водяного контура. Энергозависимые модели подключаются к сети через ИБП и стабилизатор.

Заполнение системы отопления, осуществляется только после проверки выполненной обвязки, в присутствии представителя компании, продавшей котел. Проводится пробный запуск. По результатам, в технической документации ставится отметка о сдаче агрегата в эксплуатацию и начале гарантийного обслуживания.

Неправильное подсоединение одноконтурного навесного газового отопительного котла к системе отопления, использование теплоносителя, запрещенного производителем, самостоятельная установка, приводят к отказу в гарантийном обслуживании.

Рекомендации при выборе котла

Выбор газовых котлов – непростое дело, поэтому следует ориентироваться на несколько рекомендаций. Какие бывают газовые котлы отопления – такой вопрос волнует всех, но самое главное отличие – в назначении.

Одноконтурный котел

Одноконтурные газовые котлы настенного типа зависят от наличия источника электроэнергии, так как они оснащены электронным управлением. Вся информация отображается на жидкокристаллическом или LCD дисплее устройства. Такие газовые котлы отопления расход газа позволят значительно сэкономить, так как они могут быть оснащены термодатчиками.

Напольные одноконтурные современные газовые котлы отопления пользуются большим спросом и популярностью, чем настенные устройства. Это можно объяснить тем, что первый тип котлов является более дешевым, а также он не зависит от источника электроэнергии. Также нет необходимости тратиться на дополнительное оборудование, которое будет обеспечивать стабильное снабжение электричеством.

Одноконтурный напольный котел

Перед тем, как подобрать газовый котел отопления, нужно учитывать, что газовые котлы напольного типа больше используются для отопительных систем с естественной, а также принудительной циркуляцией. Постоянно горящий фитиль осуществляет поджог главной горелки, а посредством пьезо-элемента осуществляется розжиг фитиля. В случае если фитиль затухнет или произойдет утечка отработанных газов или природного газа, то группа безопасности, которой оснащен напольный котел, остановит подачу газа в котел. Если сравнить газовые котлы отопления, то можно отметить, что одноконтурный котел напольного типа от отечественных производителей – это недорогое и надежное устройство.

Двухконтурный котел

Напольный двухконтурный котел от отечественных производителей довольно значительно уступает котлам от зарубежных производителей:

  • Невозможно отрегулировать нужным образом температуру горячей воды;
  • В напольных котлах производительность горячей воды значительно уступает настенным моделям.

Контур ГВС является контуром, который производит нагрев косвенным образом. Для того чтобы получить горячую воду, потребуется все время поддерживать температуру в отопительном контуре, даже в летний период. Для того чтобы не греть всю отопительную систему, на обратке котла можно установить кран, который может перекрыть движение теплоносителя, поэтому будет нагреваться только та вода, которая находится в теплообменнике котла.

Двухконтурный настенный котел

Газовые котлы отопления малой мощности или большой настенного типа с двумя контурами также зависимы от источника электроэнергии. Посредством монитора, которым оснащено устройство, пользователь может увидеть всю необходимую информацию: температуру ГВС контура или отопительного контура. Как показывает сравнение газовых котлов отопления, многие современные котлы оснащены электроникой, которая позволяет задать определенную температуру на конкретный интервал времени, например, на одну неделю. Для того чтобы сократить количество потребляемого газа, настенные газовые котлы с двумя контурами можно дополнить различными температурными датчиками как внешнего так и внутреннего типа.

Так как они оснащены циркуляционным насосом, то теплоноситель будет циркулировать принудительным образом. Во время нагрева вода будет расширяться, а значит, будут образовываться некоторые излишки. Их будет забирать расширительный бак встроенного типа. Такой бак может иметь объем около 5 литров и более. Все зависит от конструкционных особенностей котла и от его показателей мощности. Если у вас отопительная система старого типа, например, гравитационная, то, скорее всего, потребуется приобрести еще один расширительный бачок.

Подробнее в статье про двухконтурные газовые котлы

Расширительный бачок системы отопления

Чтобы определить, какой емкости должен быть расширительный бак, можно воспользоваться следующей формулой:

Z = R/10;

R – емкость отопительной системы;

Z – емкость расширительного бака.

Кроме того, какой выбрать газовый котел отопления, теперь встает вопрос, какой же поток воды будет наиболее оптимальным. На одного потребителя потребуется поток воды от 9 до 11 литров в минуту. Для двух потребителей, которые используют горячую воду одновременным образом, потребуется от 12 до 14 литров в минуту. Для трех потребителей и выше потребуется напор около 15 литров в минуту.

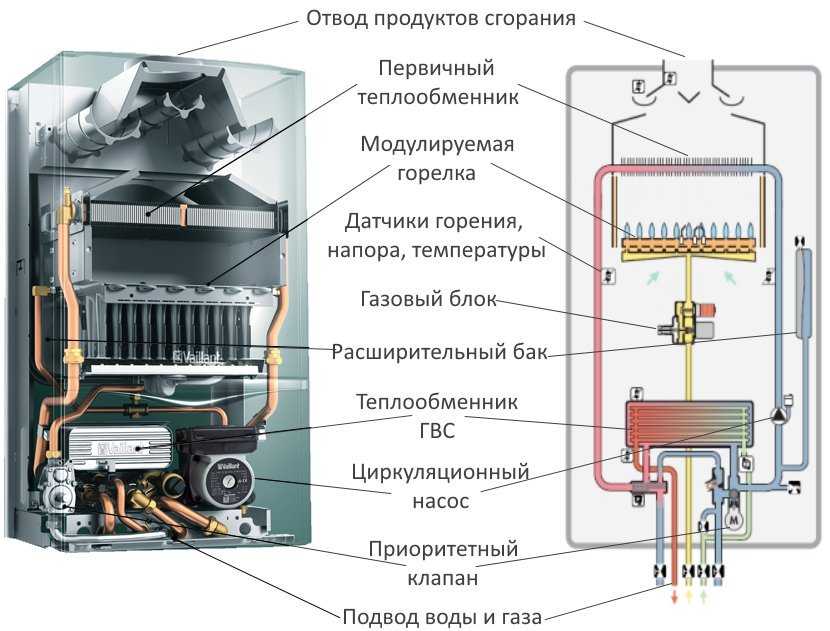

Как устроен и работает навесной отопительный котел

Настенный отопительный прибор кроме нагревательных элементов состоит из дополнительного оборудования, обеспечивающего эффективную работу. Основные узлы:

  • Газовая горелка. Вырабатывает тепловую энергию. Собранные в прямоугольный контур форсунки равномерно и эффективно распределяют газ в камере для прогрева агрегата. Современные модели от хороших производителей оснащены функцией регулирования пламени и поддержания заданной температуры.
  • Теплообменник. Обеспечивает нагрев воды за счет тепла, выделяемого продуктами горения. В баке начинается циркуляция жидкости по трубам теплоснабжения.
  • Камера сгорания. В ней находятся теплообменник и газовая горелка. Основное предназначение – сжигание газа.
  • Циркуляционный насос. Способствует перемещению нагреваемой жидкости по трубам от теплогенератора до радиаторов отопления.
  • Расширительный бачок. Предназначен для приема избытка воды (появляется при тепловом расширении жидкости в процессе нагрева).
  • Устройство для отвода продуктов горения. Предназначено для удаления отработанных газов.
  • Электронный блок управления. Контролирует бесперебойное функционирование агрегата по заданной программе.
  • Вентилятор, используемый для принудительного удаления продуктов сгорания.


Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно.

Механизм работы настенного газового котла зависит от их производительности и энергоэффективности. Для разных модификаций основное функционирование аналогичное. Автоматическая система управления фиксирует нужную температуру при помощи датчиков и рассчитывает потребность в тепле. Исходя из данных показателей выполняется подача газа к горелке, и происходит розжиг (электрический или пьезоэлектрический). Благодаря циркуляционному насосу, подогретая вода подается из теплообменника в отопительную систему.


После достижения отметки заданной температуры, работа горелки автоматически прекращается.

Определение подходящей модели такой установки как газовый котел без электричества

Главным ориентиром для определения подходящей модели такой установки как автономный газовый котел без электричества — соответствие его мощности для отопления требуемой площади, при этом данная характеристика должна соответствовать и нагрузке на установку.Двухконтурный вид котла, изготовителем которых, в основном, являются зарубежные компании, часто определяются более серьезной ценовой категорией. Это объясняют повышенным качеством, дизайнерским оформлением и более усовершенствованным функционалом прибора по сравнению с отечественными аналогами. При этом, определять производителя газовой установки следует с особым усердием, особенно стоит учесть наличие сервисных центров представленной фирмы в городе или поблизости, ведь прибор требует обслуживания, а иногда и ремонта.

К наиболее популярным и качественным производителям газовых автономных котлов причисляют следующие компании: итальянские изготовители Alphatherm и Beretta – Италия, словенскую компанию Attack, Protherm чешского производства и Electrolux швейцарского изготовления.

Хотя модели от отечественных производителей более привлекательны по отношению цены, их надежность не всегда соответствует уровню зарубежных аналогов. Хотя у них есть свое особенное преимущество — модели производят по всем параметрам соответствующим использованию котлов при местных температурных условиях.

Лучше отдать предпочтение газовому котлу с теплообменниками для изготовления которых использовали чугун или сталь, при этом особое внимание следует обратить именно на первый вариант материала

. Такие предпочтение легко объяснить внушительным сроком эксплуатации чугунного элемента, ведь теплоноситель такого вида способен служить до трех десятков лет, при этом стальная деталь продержится не более двадцати лет. К тому же, чугунный теплоноситель отличается высокими прочностными характеристиками, так как стенки, выполненные из чугуна, будут значительно толще чем у стального, да и практика показывает- что такой прибор прослужит значительно дольше и эффективнее.

К тому же, после долгих лет использования газового котла, теплообменнику свойственно подвергаться коррозии. При этом чугун более преимущественный, нежели сталь. Коррозия да данном элементе прибора может возникнуть в следствии падения температуры, что влечет за собой образование конденсата. Коррозийные процессы в таком случаи провоцируются выделяемой влагой.

К тому же, конструкция теплообменника предусматривает наличие секций. При непригодности одной из них нецелесообразно менять весь теплообменник, достаточно замены. На данных производственных этапах к чугуну добавляют всевозможные примеси, которые значительно повышают прочностные характеристики котла в целом, что обеспечивает ему дополнительную безопасность при транспортировке.

Особенности водонагревателей

Настенные газовые котлы успешно справятся с обогревом помещения в случае использования их в заданном диапазоне. Для того чтобы правильно подобрать отопительный прибор, следует учитывать не только его технические характеристики, устройство и принцип работы

Стоит обратить внимание также на положительные и отрицательные свойства оборудования

Преимущества

  • легкость монтажа;
  • невысокая стоимость топлива;
  • надежность;
  • отсутствие необходимости в дополнительном уходе;
  • возможность поддержания комфортной температуры в любое время года;
  • компактность;
  • эргономичный дизайн.

Недостатки

Как правило, бытовые настенные газовые котлы не отличаются большой мощностью, поэтому не подойдут для обогрева больших особняков. Другой негативный фактор касается устройств двухконтурного типа, оснащенных трехходовым краном. При необходимости воспользоваться горячей водой нагрев теплоносителя прекращается. Если горячая вода включается надолго, возможно охлаждение системы.

Теплообменник котла, особенно если он сделан из стали, чувствителен к химическим веществам, находящимся в составе теплоносителя и подвержен коррозии. Чтобы избежать его преждевременного выхода из строя, следует установить смягчающий фильтр либо после отопительного сезона очищать от накопившихся солей теплообменник.
