Все, что необходимо знать о газовых котлах уличного размещения

Требования к организации помещения котельной

Если мощность котла не превышает 200 кВт – в качестве котельной можно использовать любые встроенные комнаты дома. К ним относятся цокольные и подвальные комнаты. Для котлов мощностью до 30 кВт минимальный объем комнаты должен быть не менее 7,5 м³. Соответственно для оборудования от 30 до 60 кВт – 13,5 м³, более 60 кВт – от 15 м³. Также нужно учитывать другие характеристики котельной.

К ним относятся следующие требования:

  • площадь вентиляционного отверстия для газовых котлов до 30 кВт – 0,02 м², от 30 до 200 кВт – 0,025 м² (о вентиляции котельной читайте здесь);
  • расстояние от выступающих частей оборудования до стен регламентируется производителем;
  • наличие фрамуги или форточки для уменьшения концентрации газа при его утечке, обеспечивающее трёхкратную замену воздуха за 1 час;
  • естественное и искусственное освещение помещения, отношение площади окна к объему – 0,03 м² на 1 м³;
  • если котельная располагается на первом или цокольном этаже – обязательно обустраивают отдельный ход, дверь должна открываться наружу;
  • высота потолков – не менее 2,5 м;
  • на стены, в зоне монтажа котла, устанавливается огнеупорный материал, предел огнестойкости которого не менее 0,75 ч.

Размещение компонентов теплоснабжения свободное. Главное требование – рядом стоящие предметы не должны препятствовать проведению ремонтных или профилактических работ.

О проектировании котельной для газового и твердотопливного котла читайте здесь.

Лучшие производители и модели: характеристики и цены

Далее рассмотрим несколько моделей КНР, наилучшим образом зарекомендовавших себя по отзывам экспертов и рядовых пользователей.

«Булат» серии W и R

Данные отопительные устройства являются готовыми к подключению мини-котельными, размещёнными в боксе-моноблоке. Газовые котлы серии W имеют установленную мощность от 24 до 105 кВт, и предназначены для отопления небольших строений, например, частного жилого дома. Котлоагрегаты серии R выполнены в виде строенного блока, и способны выдавать большую мощность – от 100 до 150 кВт. Обе модели оснащены GSM-модулем, позволяющим владельцу отслеживать рабочие параметры в удалённом режиме, через смартфон или компьютер. Стоимость 210-340 тыс. руб.

«Феникс»

Котлы серии «Феникс» предназначены для автономного теплоснабжения жилых, коммерческих и административных зданий. Размещаются в боксе-моноблоке, исполнение – одинарное или двойное. Мощность различных модификаций составляет от 40 до 455 кВт. Благодаря такому широкому ассортименту, КНР данной серии отлично подойдут для отопления зданий различной площади в любых климатических районах. Стоимость теплоагрегатов, в зависимости от мощности, колеблется от 225 до 515 тыс. руб.

Серия RS-Н

Данные водогрейные котлы способны развивать мощность от 40 до 2 000 кВт. Всё оборудование в полном сборе устанавливается в моноблочный утеплённый бокс. Производятся в одинарном и двойном исполнении. Самые мощные модели данной серии предназначены для отопления помещений площадью до 12 000 м2. Цена от 230 до 110 тыс. руб.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Основные нормативы

Отопительное оборудование преимущественно монтируется в домашних котельных, но надо понимать, что подобные устройства могут быть опасны. Следует учитывать строгие требования, закрепленные в СНиПах. Обычно предусматривается расположение нагревательного оборудования в:

  • мансардах;
  • обособленных хозяйственных постройках;
  • автономных контейнерах (модульный тип);
  • помещениях самого дома;
  • пристройках к зданиям.

Минимальный размер газовой котельной в частном доме составляет:

  • 2,5 м по высоте;
  • 6 кв. м по площади;
  • 15 куб. м по суммарному объему.

Но на этом перечень норм не заканчивается. Стандарты вводят предписания и для отдельных частей помещений. Так, площади кухонных окон должны быть минимум 0,5 м2. Наименьшая ширина дверного полотна составляет 80 см. Величина каналов естественной вентиляции составляет не менее 40х40 см.

Дополнительно стоит обратить внимание на:

  • СП 281.1325800 (5-й раздел о стандартах помещений);
  • 4-ю часть свода правил 41-104-2000 (более ранняя редакция предыдущего документа с несколько более строгими нормативами);
  • пункты 4.4.8, 6.2, 6.3 свода правил 31-106 от 2002 года (указания по установке и для оборудования котла);
  • СП 7.13130 в редакции 2013 года (положения о выводе дымоходной части на кровлю);
  • свод правил 402.1325800 в варианте 2021 года (порядок расположения газовых аппаратов в кухнях и котельных);
  • СП 124.13330 от 2012 (нормы касательно тепловой сети при размещении котельной в обособленном здании).

Монтаж напольного агрегата

Рассмотрим, как правильно установить напольный газовый котел в специально оборудованном помещении. На этапе проектирования котельной предусматривают обустройство отдельного фундамента под котел высокой мощности. Фундаментное основание выполняется из железобетона, и оно должно быть строго горизонтальным. Это позволяет избежать вибраций и шумов при работе оборудования.

Если под котельную выделено помещение на первом этаже дома, и пол в нем деревянный, необходимо подготовить ровное негорючее основание. Для этого подходит кирпичная кладка на ложок (плашмя широкой стороной) или укладка толстой керамической плитки (под нее кладут «сэндвич» из металлического, а затем асбестового листа, который приклеивают к металлу). Размер основания подбирается в зависимости от габаритов котла — с каждой стороны оно должно выступать минимум на 10 см.


Схема установки напольного газового котла

Если стена дома за котлом выполнена из сгораемого или трудносгораемого материала, ее рекомендуется защитить по тому же принципу, что и в случае с установкой настенного теплогенератора.

После того, как основание наберет прочность, можно установить котел на место и подсоединить его к дымоходу, к контуру отопления. Двухконтурный агрегат также подключается к системе горячего водоснабжения. Обеспечивается электропитание для автоматических устройств.

Завершив монтаж напольного газового котла, следует вызвать представителей газовой службы. Специалисты в обязательном порядке проверяют соответствие помещения и оборудования требованиям ТУ. Если все в норме, выполняется подключение оборудования, пуско-наладочные работы, оформляется договор об оказании услуг подачи газа.

Комбинации универсальных котлов в зависимости от вида топлива

  • Газ и дизель. Казалось бы, такая комбинация не имеет место быть, так как данные виды топлива абсолютно противоположны друг другу. Однако с технической точки зрения, это наиболее грамотные многотопливные котлы отопления. Это возможно благодаря тому, что котел на жидком топливе и газовый котел имеют одинаковую конструкцию. Различаются они лишь горелками, и то незначительно. Что касается процесса перенастройки, то он очень прост. С ним сможет справиться любой человек. Следует отметить, что мощность универсального котла, работающего и от дизеля, и от газа, не зависит от вида топлива. Он идеально подходит для отопления большого дома.

Газ, твердое топливо и дизельное топливо. Хотя многие западные эксперты полагают, что дрова как топливный ресурс изжили себя давно. Однако топливные котлы такого вида пользуются популярностью. Они могут работать на 4 видах горючего: сжиженном и магистральном газе, твердом и дизельном топливе. В свою очередь, твердое топливо подразделяется на: кокс, уголь, древесину. Так как для отопительной деятельности можно использовать твердое топливо, то нельзя говорить о высокой безопасности и автоматизации агрегата. Проигрывают топливные котлы данного вида по многим параметрам: и по мощности, и по коэффициенту полезного действия, и по надежности. Однако такой отопительный котел стоит недорого, его можно применять для отопления небольшого загородного дома.

(См. также: Как выбрать твердотопливные котлы длительного горения)

Электричество, газ и дизельное топливо. Следует отметить, что нерационально менять дизельное топливо на электричество, даже если первое закончилось. Возможность использовать котел с электрическим ресурсом позволяет обогревать жидкость в случаях, когда закончилось основное топливо. Такая функция позволит избежать разрыва труб до момента, пока не будет поставлено основное топливо. В некоторых случаях с помощью электричества обогревают теплоноситель в случаях, когда топливо вот-вот иссякнет. Горелка автоматически переводится на минимальный расход топлива. Данный отопительный котел весьма эффективен для обогрева зданий любой площади.

Газ, дизельное топливо, электричество и твердое топливо. Данная модель пользуется спросом у непривередливых владельцев, которые привыкли экономить. Котел не отличается высокими показателями безопасности и надежности. Потребуется дополнительный уход в случае использования твердого топлива.

Условия соответствия

Согласно требованиям, установка газовых котлов в частном доме должна производиться в отдельном нежилом помещении при условии, что его мощность превышает 30 кВт. Для оборудования мини-котельной хорошо подходит подвальное помещение или какое-либо пристроенное к коттеджу сооружение. Это позволяет обогревать не только основную жилую площадь, но и технические комнаты.

Газовые котлы не создают шума и копоти, и способны отопить помещения до 300 кв.м

Жилой дом оборудуется котельной при соответствии следующим условиям:

  • площадь из расчёта на один котел — минимум 4 квадратных метра;
  • высота потолков — от 2200 мм;
  • обязательно наличие окна (в качестве источника естественного освещения) площадью не меньше 0,5 квадратных метров;
  • проем двери — от 800 мм;
  • расстояние от котла до входа в помещение — не менее 1300 мм;
  • расстояние от котла до стены — минимум 1300-1500 мм, что обусловлено необходимостью доступа к оборудованию в случае поломки или проведения профилактических работ;
  • напольное покрытие должно быть выполнено из не воспламеняющегося, негорючего материала.

Поверхность стен, к которым ближе всего расположен котел, рекомендуется изолировать термоустойчивыми материалами. Агрегат должен размещаться горизонтально, от его устойчивости зависит вибрация и уровень шума при работе. В помещении, где расположены котлы, у всех электрических розеток должен быть заземляющий контур, что обусловлено подключением отдельных элементов к сети электроснабжения (насос, розжиг).

Принципы и правила установки газового котла

Перед установкой газового агрегата выполняют частный проект газификации, при этом в обязательном порядке соблюдают следующие правила:

  1. Система должна ежегодно проверяться (опрессовка) под давлением в 1.8 атм.
  2. Обязательное размещение в самой высокой точке внутридомовой отопительной сети расширительного бачка и воздушного клапана.
  3. Правила размещения газового котла с естественной циркуляцией требуют соблюдения обязательного угла наклона горизонтальных не более 5мм на 1 п.м.
  4. Должна быть индивидуальная линия электропитания с защитой на 20 ампер и резервное питания из расчета работы не менее 2 суток, например, источник бесперебойного питания UPS на 1-1.5 кВт.
  5. Газовый котел устанавливается без плотного прилегания к стене, между ними должен быть небольшой зазор, поэтому переделывать заводское крепление запрещается.
  6. После завершения сторительно-монтажных работ котла, его подключают к инженерным внутридомовым сетям: электро, вода и газ.
  7. Подключение к газовой магистрали осуществляется профильными специалистами.
  8. В систему отопления заливают только обычную или умягченную воду, запрещено использовать дистиллированную воду, спиртосодержащие растворы или антифриз. Теплообменники выполнены из расчета применения стандартной водопроводной воды, дополнительно можно использовать только жидкость прописанную производителем в заводской инструкции для газовых котлов наружного размещения.
    Если по какой-то причине во внутритрубнойсистеме все же был антифриз, то ее промывают водой не менее двух раз, поскольку смесь воды и антифриза в бойлере взрывоопасна.
  9. Вода и газы во внутреннем теплообменнике агрегата работают по противотоку, если при монтаже перепутаны патрубки и движение тепловых потоков, котел может перегреться и взорваться.

Специалисты с большим опытом эксплуатации данного вида котлов, советуют размещать в нижней точке системы фильтры грубой очистки, которые продлевают ресурс теплообменника, и выполняют роль дренажного вентиля при очистке внутренней поверхности трубной системы перед началом отопительного сезона.

Подготовительный этап

Подготовка к монтажу газовой котельной в частном доме включает важные шаги по ее проектированию и согласованию установки в соответствующих организациях. На данном этапе выбирается или строится помещение для размещения котла, а также подбирается нужный тип оборудования.

Важно правильно оценить требуемое потребление газа. Данное топливо достаточно доступно во многих регионах страны, но дополнительный его отбор из централизованной сети должен требует разрешительных документов. Важный подготовительный шаг – выбор типа оборудования

Газовые котлы имеют 2 основные разновидности:

Важный подготовительный шаг – выбор типа оборудования. Газовые котлы имеют 2 основные разновидности:

  1. Одноконтурный тип. Он предназначен только для отопления и имеет более простую конструкцию.
  2. Двухконтурный котел может одновременно отапливать дом и обеспечивать горячее водоснабжение.

Котлы различаются также по способу их установки. Выделяются настенные и напольные варианты. Каждый из них имеет свои плюсы и минусы, что учитывается при выборе оборудования.

Выбор устройства по мощности зависит от размеров дома (смотрите: типы частных домов). При этом учитывается климатический коэффициент (Кк). Он составляет для центральных районов (в т.ч. Москва) – 1,2-1,4; южные области – 0,8-0,9; север страны – 1,4-2. Оценочный расчет проводится по формуле КкхS/10. Например, для дома в Московской области площадью 120 м² желательно выбрать котел мощностью 120х1,2/10, т.е. 14-15 кВт.

Документация нормативного характера

Основным документом, регламентирующим установку газового оборудования в частном доме, является СНиП 42.01-2002 «Газораспределительные системы». В нем прописаны наиболее важные нормы и правила.

Кроме того, не лишним будет ознакомиться с требованиями и рекомендациями в части отопительных и вентиляционных систем (СНиП 41.01-2003), порядка обеспечения газоснабжения (СНиП 2 04.08-87). Полезную информацию можно почерпнуть из СНиП 31.01-2003 о порядке установки газового оборудования в жилых зданиях.

Советуем почитать: Автономная газификация частного дома

Согласование установки

Для того, чтобы на законном основании начать установку газового котла, необходимо подготовить и согласовать определенные документы. Прежде всего, следует уточнить вообще возможность отбора газа в нужном объеме. Для этого заключается договор (контракт) о поставке природного газа физическому лицу (индивидуальному застройщику).

Важнейшим документов для подключения являются Технические условия. Они выдаются в соответствующей территориальной газовой службе. Для получения документа необходимо обратиться с заявление в такую организацию, указав цель дополнительного газоснабжения и планируемый объем потребления газа. Оформление ТУ осуществляется в течение 8-12 дней.

Важно! В выданном документе четко прописываются особенности монтажа установки, с момента выдачи он считается официальным разрешением на начало работ

Разработка проекта


разработка и согласование проектной документации По сути, необходим проект «Газоснабжение», четко определяющий схему установки самого котла и подведения газа к точке его отбора от центральной магистрали.

Он разрабатывается специализированными организациями, имеющими соответствующую лицензию. Документ обязательно должен пройти согласование с государственной организацией, на которую возложены контролирующие полномочия (обычно Райгаз или Облгаз).

Для согласования к проекту прикладываются следующие документы:

  1. Технический паспорт на оборудование.
  2. Инструкция по эксплуатации газового котла.
  3. Санитарный сертификат и сертификат технического соответствия.
  4. Экспертное заключение на соответствие оборудования техническим требованиям.

Все указанные документы должны предоставляться производителем оборудования. В зависимости от сложности установки согласование проекта может длиться от 6-7 дней до 2-3 месяцев. При отказе в согласовании должна выдаваться мотивировка с указанием необходимых изменений в проекте. Окончательно согласованный вариант проекта заверяется печатью.

Разновидности оборудования

Классификация газовых агрегатов довольно обширна. Настенный — этот вид недавно появился в торговой сети, но уже имеет немало сторонников. Устройства этой модификации настолько компактные и функциональные, что их еще называют мини-котельными. В небольшом корпусе размещены не только эффективный теплообменник, горелка с автоматикой безопасности, расширительный бачок, но и насос циркуляции. Это стало возможным, потому что агрегаты используют теплотехнические инновационные технологии, кроме того их цена ниже напольных вариантов.

По способу удаления дымовых газов газовые котлы наружного размещения подразделяются на устройства с принудительным движением, когда их отвод в окружающую среду выполняется дымососом и с естественным — через дымовую трубу за счет тяги.

По варианту розжига, настенные агрегаты различаются с электрическим и пьезорозжигом, запальник которого постоянно работает, выдавая пламя. По типу горелки они делятся на обычную и модуляционную, создающую комфортный температурный режим ГВС.

Напольный котел эксплуатируется в своей практически неизменной конструкции вот уже несколько десятков лет. Теплообменник выполняется из котловой стали или чугуна. Последний  обладает большей антикоррозионной стойкостью, но более хрупкий и подвержен разрушениям в случае гидроударов. Стальной страдает пот коррозии и образования накипи, поэтому выбор варианта, в значительной степени, будет зависеть от качества водопроводной воды, используемой в контуре нагрева котла. В последнее время, для повышения качества воды и увеличения срока службы котлоагрегата на входе водопроводной воды устанавливают фильтры очистки.

Напольный котел в доме

Размещение газовых котлов в частном доме будет зависеть от типа установки. Напольные котлы могут быть   надувными или с атмосферными горелочными устройствами. Для первых горелки приобретаются отдельно, имеют высокую единичную мощность до 1000 кВт, высокие КПД, и более высокую цену. Недостатком конструкции является зависимость от электроэнергии, что потребует наличие автономных источников энергии. Вторые агрегаты — отличаются тихой работой и доступными ценами.

По функциональности газовые котлы наружного размещения подразделяются на одно- и двухконтурные. В первых производится нагрев теплоносителя только на нужды отопления. Для обеспечения услугами ГВС потребуется включить в схему бойлер косвенного нагрева, мощность которого будет зависеть от объема водопользования.

Двухконтурный котел — это устройство «2 в1», он имеет два встроенных теплообменных аппарата на контур отопления и ГВС, поэтому более функционален и оснащен дополнительной горелкой для ГВС. Он отпускает теплоэнергию и на нужды отопления, и на ГВС и намного дешевле комплекта одноконтурного котла с бойлером косвенного нагрева. Тем не менее, есть определенные эксплуатационные ограничения для размещения газовых котлов в частном доме. Они не могут одновременно работать на отопление и ГВС, нагрев происходит поочередно, с приоритетом нагрева горячей воды. Переключение на контур ГВС происходит одновременно с открытием крана горячей воды, при этом сразу потечет холодная вода, особенно если долго потребители не пользовались услугой.

Общие требования к установке газового агрегата

Первый норматив, который нужно учесть при выборе газового котла, — это соответствие мощности устройства площади отапливаемого помещения. Расчет оптимальной производительности выполняют по специальным формулам.

Существуют модели газовых котлов с различными характеристиками: напольные, настенные, с открытой или закрытой камерами сгорания.

Для установки агрегатов с открытой топкой (атмосферных) необходим полноценный дымоход, поэтому в основном такие модели применяют для обогрева частных домов. Котлы с открытой камерой разрешается устанавливать только в отдельном специально оборудованном помещении – котельной или топочной.

Газовому устройству с закрытой топкой (турбированному) для вывода дыма достаточно лишь подвести коаксиальный дымоход. Он состоит из двух труб и одновременно обеспечивает вывод дыма и приток воздушных масс к горелочному устройству. Такой агрегат можно устанавливать в любом нежилом помещении, например, кухне, прихожей или ванной комнате. Главное, чтоб оно соответствовало всем требованиям СНиПа. Однако если Ваше устройство с закрытой камерой сгорания имеет мощность более 60 кВт, то для него придется также искать отдельное помещение — котельную.

…Обратите внимание! Для квартиры многоквартирного дома допускается установка газовых устройств общей мощностью до 150 кВт

Вентиляция и дымоход

Монтаж вентиляции и канала для удаления продуктов сгорания должен производиться с соблюдением нормативов СНиП, поскольку их неэффективная работа способна вывести из строя котельный агрегат, спровоцировать возникновение аварийной ситуации. Каналы вентиляции и дымоотведения должны быть раздельными.

Входное отверстие приточной вентиляции располагают в нижней части двери или внизу на наружной стене. Его площадь должна составлять от 1/30 общей площади помещения, при этом если вентиляционное отверстие выходит на улицу, его площадь должна составлять от 80 мм 2 на 1 кВт мощности отопительного котла, а если окно ведет в помещение, то от 300 мм 2 на 1 кВт. Вентиляционные отверстия всегда держат открытыми для поддержания эффективной циркуляции воздуха.

Если планируется установка механической вентиляции в газовой котельной, требования к ней следует уточнить на этапе проектирования. В любом случае, система должна обеспечивать трехкратное обновление воздуха в помещении в течение часа.


Вывод дымохода от настенного газового котла с закрытой камерой сгорания

Котел должен устанавливаться максимально близко к дымоходному каналу, вытяжное отверстие которого должно быть не меньше, чем сечение дымоотводящего патрубка отопительного агрегата. Для изготовления дымоходной трубы используется низкоуглеродистая либо нержавеющая сталь. Трубы из асбестобетона и иных материалов не допускается подсоединять непосредственно к патрубку — расстояние между выходом из котла и такой трубой должно составлять не менее 50 см. Допустимо не более трех поворотов или изгибов дымоотводящей трубы.

Правильная работа котла напрямую зависит от тяги. Рассчитывать высоту и устанавливать дымоотводящую трубу следует таким образом, чтобы ее оголовок располагался вне зоны ветрового подпора. Соответственно, высота трубы

  • на плоской кровле — не менее 50 см от парапета (если он в наличии) либо самой плоскости настила;
  • на скатной крыше, на расстоянии до 150 см от конька по горизонтали, — не менее 50 см;
  • на скатной крыше, на расстоянии 250-300 см по горизонтали от конька — не меньше, чем высота конька;
  • на скатной крыше, на расстоянии более 300 см по горизонтали от конька — оголовок располагают на условной линии, которую проводят под углом 10° к горизонту от верхней точки конька.

Как работает газовый котел?

Газовый наружный котел работает в автоматическом режиме. Принцип работы агрегата заключается в том, что через трубы и теплообменник к теплоносителю поступает тепло. С помощью циркуляционных элементов теплоноситель поставляется в дом. Автоматика обеспечивает достаточно четкую работу оборудования. Ниже представлено видео с описанием порядка работы и особенностей наружных газовых котлов.

Чтобы котел работал эффективно, важно наличие согласованной работы системы отопления в доме с объемом мощности отопительного устройства. Последнее оборудовано открытой топкой и атмосферной газовой горелкой

Теплообменник представляет собой змеевик из рельефных труб для обеспечения высокой теплопередачи.

Агрегат обязательно должен соединяться с трехходовым автоматическим краном, который предупреждает образование конденсата и смолистого осадка в топке.Обратите внимание! Системы отопления с принудительным оборотом теплоносителя должны в обязательном порядке иметь циркуляционные насосы необходимой мощности. Запуск котла выполняется по следующим этапам:

  • систему наполняет теплоноситель;
  • на газопроводе открывают подачу газа с помощью специального крана;
  • выполняют запуск котла согласно инструкции;
  • когда теплоноситель нагреется до 60С, включается сетевой насос.

Работа отопительных устройств наружного размещения похожа на газовый настенный котел Протерм. Однако, внешние конструкции более экономичны и надежны.

Наружный котел отопления устанавливается на отдельно стоящий фундамент или на крышу

Чтобы котел не занесло снегом, его располагают на 5-10 см выше среднего уровня снежного покрова.Обратите внимание! В некоторых моделях котлов для поддержания непрерывной работы горелки зимой предусмотрен подогрев электроотопителем

Что представляют газовые наружные котлы для частного дома


Фото с источника https://gaskorp.ru Уличный газовый котёл, предназначенный для автономного отопления дома, представляет собой стандартный агрегат, использующий в качестве топлива природный или сжиженный газ.

Они располагаются вне помещения, в отдельном блоке с усиленной теплоизоляцией. Такие отопительные устройства имеют отдельную систему дымоотведения и соединены с жильём трубопроводом, по которому циркулирует теплоноситель. Из-за особенностей размещения наружных газовых котлов и требований противопожарной безопасности при их установке могут возникнуть некоторые сложности. Устранить их можно, если соблюдать все предъявляемые к ним нормы.

Назначение и основные функции

Главный плюс наружного размещения котлоагрегата заключается в простоте установки. Он располагается в готовом блоке, защищающем аппаратуру от негативных воздействий окружающей среды – температурных перепадов и сырости.

В качестве топлива подобными устройствами используются различные виды газа: природный, биологический или сжиженный. Соответственно, для снабжения топливом теплоагрегата уличного размещения, используется подключение к линии магистрального газопровода или баллоны.

Обустройство дымохода и вентиляции


Напольные котлы отличаются большой мощностью, но настенные позволяют сэкономить место, особенно в небольших квартирах Вентиляционная система, как и дымоход, необходимы для нормальной, бесперебойной работы отопительной системы, а также для предотвращения аварийного возгорания или взрыва. Они оборудуются отдельно, а для поступления свежего воздуха монтируется принудительный вентканал. Входное окошко располагается внизу входной двери или наружного перекрытия, его размер составляет минимум 1/30 всей площади комнаты. С целью предотвращения циркуляции воздуха не допускается перекрытие вентиляционных каналов.

Расположение котла предпочтительнее непосредственно около дымоходной трубы. Если она находится в стене, оборудуются два окошка — основное и ревизионное. Выход трубы оборудуется непосредственно на улицу или через другие помещения по трубам.

Отдельные помещения в качестве котельных уместно оборудовать в случае монтажа напольных котлов. Они отличаются более громоздкими габаритами по сравнению с настенными моделями и загромождают проход в комнате. Напольные котлы отличаются большей мощностью, но настенные удобно эксплуатировать даже в многоквартирных домах. В таком оборудовании уже предусмотрена коаксиальная труба, отводящая продукты сгорания и обеспечивающая одновременно приток воздуха.

Нюансы установки КНР

Монтаж внешних отопительных устройств выполняется в соответствии со следующими нормативными документами:

  • СП №41-104 от 2000г.
  • СНиП №42-01 от 2002г.
  • СП №42-101 от 2003г.

Поскольку особенности установки водогрейных котлов внутреннего и внешнего расположения различны, то в качестве руководства по монтажу используется и техпаспорт устройства. Инстанциями, контролирующими монтаж и эксплуатацию котлов внешней установки, являются Ростехнадзор и служба газа.

Условия монтажа газовых конструкций

КНР поставляются заказчикам в виде полного комплекта оборудования, уже готового к подключению к сети. Среди условий ввода их в эксплуатацию:

  • Наличие ровной площадки, или фундамента для установки бокса.
  • Смонтированная в здании сеть внутреннего отопительного трубопровода.
  • Подводка к зданию отвода от газовой магистрали, при использовании природного газа.
  • Разрешение от надзорных органов на установку и подключение оборудования.

Техусловие на размещение внешнего котлоагрегата выдаётся региональной службой газа, согласно с постановлением №1314 от 2013г и ГОСТ №54961 от 2012г. Разрешение выдаётся только после обследования водогрейного устройства и тепловой сети здания на соответствие техническим нормам.

Требования к дымоходу

Газовый котёл наружного размещения комплектуется системой дымоудаления, которая должна отвечать таким эксплуатационным параметрам, как:

  • Диаметр дымохода не должен быть меньше патрубка котла.
  • Изготавливаться из газонепроницаемых материалов.
  • Дымоход комплектуется приёмником для образующегося конденсата.
  • Строго вертикальная ориентация трубы в пространстве.
  • Герметичность стыков отдельных сегментов.
  • Высота трубы, для создания нормальной тяги, должна быть не менее 6 метров от уровня камеры сгорания.

Для лучшей тяги внутренний дымоход не должен иметь больше трёх колен с плавным закруглением поворотов. Прочие технические требования к монтажу дымоходов котельных содержаться в СНиП 2.04.05.91 и ДБНВ.25-20-2001г.

Правила установки и подключения

Наружный теплоагрегат подключается к газовой магистрали в соответствии с составленным проектом, после получения согласия надзорного ведомства. Для небольших котлов возведение фундамента не обязательно. Более массивные модификации потребуют предварительной заливки бетонной плиты. Опора на грунт должна происходить всей площадью днища, для равномерного распределения нагрузки.

Располагаться отопительные наружные устройства могут в непосредственной близости от здания, либо, если имеется такая возможность – на его крыше. Расстояние до стены отапливаемого объёкта может варьироваться от 2 до 50 м. При подключении электропитания обязательно оборудуется заземлительный контур. Далее производят подключение системы циркуляции теплоносителя и проводят опрессовку системы путём запуска сетевого насоса.

Пуск и требования к эксплуатации

Перед запуском котла в работу, производится предварительная подготовка:

  1. На управляющей аппаратуре выставляется необходимое давление.
  2. Открываются вентили подачи и «обратки» на трубопроводе с теплоносителем.
  3. После заполнения системы водой, производится стравливание из неё воздуха.
  4. На управляющую аппаратуру и КИП подаётся напряжение и проверяется их корректная работа.
  5. В последнюю очередь запускается сетевой насос.

Ответственность за работу оборудования, согласно законодательным нормам, несёт его владелец. Регулярные технические осмотры, диагностику и текущий ремонт должны производить лицензированные организации, имеющие соответствующий допуск.

Как сэкономить на ТО?

Лучше всего дождаться периода специальных предложений. С апреля по июнь у обслуживающих компаний самая низкая загруженность, поэтому цены в это время могут быть ниже.

Еще раз самое главное:

  1. По закону, вы обязаны заключить договор на техническое обслуживание внутридомового газового оборудования и предоставить его в снабжающую организацию. В противном случае вам могут отключить поставку газа.
  2. Организацию для заключения договора на обслуживание выбираете вы сами.
  3. Производители котлов ничего не имеют против ТО, а в ряде случаев — увеличивают срок гарантии.

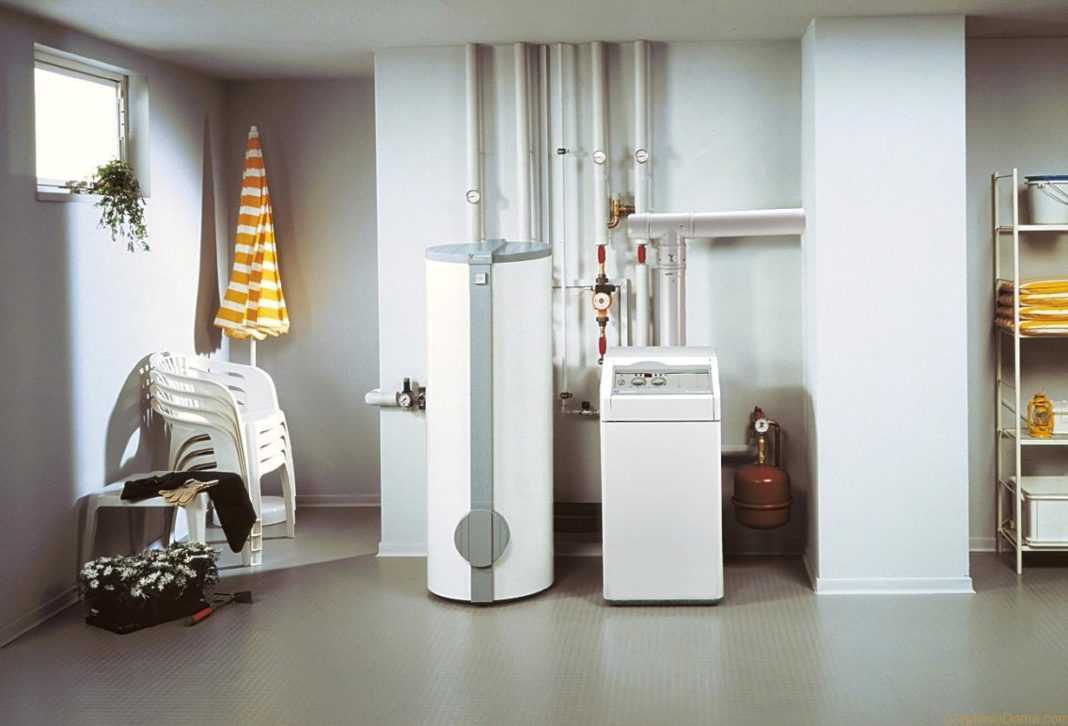

  4. Регулярное обслуживание газовой котельной имеет достаточно преимуществ, чтобы оправдать затраты на него.
  5. Проведите ТО сразу после окончания отопительного периода — так вы закроете проблему заранее и сможете сэкономить.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
