Особенности и преимущества комбинированных отопительных котлов

Основные виды комбинированных котлов

Отопительное оборудование комбинированного типа ориентировано на загрузку и переработку от двух и более видов топливных материалов. Более 70% представленных на рынке моделей, оснащены специальными электрическими нагревателями, способствующими частичному или полному отказу от задействования главных нагревательных элементов для подогрева воды в летний сезон.

Вид используемого топливного материала позволяет условно поделить оборудование на 2 основные группы:

  • стандартные – применяют не больше двух разных видов топлива;
  • универсальные – способны работать на трех и более вариантах топлива.

В большинстве случаев представляется возможность заменить горелку, чтобы изменить функцию подачи топлива. В продаже также имеются модели, снабженные варочными панелями и даже двумя горелками с электронным или электромеханическим типом управления.

Загвоздка здесь одна – чем более расширен функционал такого агрегата, тем сложнее будет процесс его монтажа.

Котел на пеллетах относится к твердотопливным установкам. В нем сжигаются гранульные пеллеты, изготовленные из древесных отходов (+)

Как выбрать комбинированный котлоагрегат

Выбор отопительных котлов на дровах и электричестве ограничен, поскольку все это очень похожие напольные конструкции со стальным теплообменником

При выборе следует обратить внимание лишь на:

Количество контуров. Одноконтурные модели используются лишь для отопления. Двухконтурные подогревают воду и в контуре ГВС, санитарная вода которого не смешивается с технической в контуре отопления. Двухконтурные модели дороже на 10-30%, но это все еще наиболее дешевый способ организации горячего водоснабжения.
Сжигаемое топливо. Обычно такие котлы рассчитаны на сжигание не только дров, но и угля, торфа, пеллет – эта информация всегда указана в описании товара или инструкции по эксплуатации. Однако бывают исключительно двухтопливные модели (дровяные со встроенными электронагевателями), которые не предназначены для сжигания угля.
Рабочее давление. В виду стального теплообменника, многие модели характеризуются максимально допустимым рабочим давлением всего 1 бар. Это значит, что использовать их можно лишь в открытой системе отопления с естественной циркуляцией, поскольку в системах закрытого типа рабочее давление обычно в пределах 1,5-2 бар.
КПД

Не смотря на то, что это показатель эффективности, в данном случае на него можно обратить внимание лишь в последнюю очередь, поскольку он очень сильно зависит от качества топлива. Заявленные производителем 75% при использовании слишком сырого дерева или зольного нетеплотворного угля могут превратиться в 60 и даже 50%

Тем не менее, отличный показатель – 80% и более, свидетельствующий об удачной и эффективной конструкции котла.

Минимально необходимая мощность

Для стандартного неутепленного или слабоутепленного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м, минимально необходимая мощность рассчитывается по простой формуле: 1 кВт на каждые 10 м2 площади. Также мы рекомендуем закладывать запас мощности 20-30%.

Если котел двухконтурный, желательно добавить еще 10-15% запаса, чтобы подогрев воды не сказывался на отоплении. Если дом находится на юге или севере страны, хорошо утеплен, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, изменяющие результат на 5-30% в большую или меньшую сторону.

Недостатки комбинированных котлов

«Лишний» расход энергоресурсов

Этот недостаток выходит на первое место в комбинированных котлах, в которых основным или вспомогательным видом топлива является электроэнергия. Каждый нагревающая установка, использующая для подогрева теплоносителя жидкое, твердое или газообразное топливо должна быть подсоединена к дымоходу. Если конструкция вашего универсального отопительного котла позволяет использовать твердое топливо электричество, то в этом случае неизбежен повышенный расход электроэнергии. Это связано с тем, что часть тепла от нагреваемой ТЭНом воды в теплообменнике будет улетучиваться через дымоход.

Понижение КПД

Отопительные установки, использующие твердое топливо в качестве основного, обладают самым низким КПД, что связано с низкой теплоемкостью этого вида энергоресурсов. В зависимости от используемого топлива, конструкции дымохода и самого отопительного агрегата, наличия или отсутствия автоматического управления, климатических факторов и ряда других параметров будет повышаться или понижаться КПД котла. Но даже в самых оптимальных условиях, коэффициент полезного действия такого аппарата редко превысит 80%. Низкая стоимость твердого топлива и возможность использования котла в качестве утилизационной установки нивелирует этот минус.

Запуская же ТЭН для подогрева теплоносителя в комбинированном котле, вы заранее «соглашаетесь» на еще большее снижение КПД отопительной установки (хотя у электрокотлов этот показатель один из самых высоких). Это связано с уменьшенным размером резервуара, используемого для подогрева теплоносителя, в который невозможно встроить много нагревательных элементов. Помимо этого, использование электроэнергии в качестве вспомогательного энергоносителя обуславливает включение в конструкцию установки для автономного отопления помещений ТЭНов пониженной мощности. Эта особенность котлов, использующих дрова электричество в качестве топлива, наиболее характерна для моделей повышенной мощности.

Отсутствие автоматического управления

Устройства для автономного обогрева помещений, использующие в качестве основного источника тепла твердое топливо обладают высоким показателем инерционности. Говоря простыми словами, загружая в универсальную отопительную установку уголь, дрова, брикеты или иное твердое топливо, в вашем доме будет или очень жарко, или прохладно. Это не позволяет точно отрегулировать термостаты, контролирующие температуру воздуха в помещениях. Поэтому компании-производители «экономят» на системах автоматического управления комбинированных котлов, используя более простые системы автоматического управления.

Низкие параметры контроля автоматики для управления универсальными котлами еще больше снижают КПД комбинированных аппаратов, использующих в качестве топлива твердое топливо, как основное.

Если же в комбинированном котле установлена система автоматического контроля достаточно высокого уровня, то вы оказываетесь «привязанными» либо к сертифицированному сервисному центру, имеющему лицензию на выполнение ремонтных работ от производителя, либо к сервисным центрам, способным отремонтировать подобные системы автоконтроля, услуги которых так же недешевы.

Высокая конечная стоимость

Независимо от количества и видов используемых комбинированных котлов для отопления дома дополнительных энергоресурсов, его стоимость будет ниже, чем покупать каждый вид котла по отдельности. Но совокупное эксплуатационные затраты всегда будут больше.

Оборудование топочной

Использование комбинированных отопительных котлов может потребовать оборудование специальной комнаты, что может быть критично для домов относительно малой площади. Это связано как с необходимостью обеспечения безопасности вашего дома и семьи, так и обеспечением должного запаса топлива, к примеру, если для работы установки отапливающей частный дом необходимы уголь электричество.

Что же делать, отказаться от попытки сэкономить и мириться с дополнительными расходами или уменьшением комфортности собственного жилья? Нет, вы можете установить два котла, каждый из которых будет использовать один из имеющихся в вашем распоряжении энергоресурсов. Это будет целесообразнее и именно такое решение в перспективе позволит сэкономить ваши деньги.

Принципы работы комбинированных систем отопления

Приобретая многотопливную конструкцию котла, являющуюся элементом комбинированного отопления, нужно ознакомиться с универсальной мощностью устройства котла. Площадь здания, отопительные потребности здесь тоже учитываются. Рассматривают наиболее эффективные и актуальные комбинации отопления, которые строятся на трёх принципах:

  • энергия добывается из всевозможных известных источников;
  • энергия образуется, сберегается и аккумулируется, с последующим её рациональным использованием;
  • система создаётся как в период строительства, так и в построенном доме.

Комбинированное отопление загородного дома является широко применяемым видом обогрева, потому как очень удобно переключиться с одного топлива на другое при помощи смены горелки, включённой в общий набор.

Вариант комбинированного отопления в частном доме

При этом не происходят какие-либо значимые изменения в настройках, все вопросы решаются при помощи инструкции. Камера сгорания одна для двух видов топлива, поэтому процесс переключения бывает недолгим. Технически этот вариант считается успешным, несмотря на разные цены топлива.

Комбинированный двухтопливный котел отопления

Производятся комбинированные котлы с различными комбинациями топлива. В таких котлах один вид топлива является основным, второй дополнительным. Обычно покупной комплект двухтопливного котла рассчитан на основной вид топлива. Для работы на дополнительном топливе требуется покупка дополнительного оборудования. Правда, есть и котлы, полностью укомплектованные для работы на всех предусмотренных видах топлива.

Комбинированный котел отопления на газе и жидком топливе, ГАЗ/Дизель

Двухтопливный котел отопления с типом топлива газ/дизель или дизель/газ наиболее популярны. Газ популярен из-за относительно дешевизны, жидкое топливо популярно из-за своей доступности. Переход с одного топлива на другое производится заменой горелки, конечно если не используется комбинированная горелка. Как правило, в покупной комплект двухтопливного котла газ/жидкое топливо входит одна горелка, вторую придется покупать отдельно.

Комбинированный котел отопления ТВЕРДОЕ ТОПЛИВО (ТТ)/ГАЗ

Твердотопливные котлы были и скорее всего, будут стабильно популярны. В комбинированном двухтопливном котле отопления вторым топливом может выступать газ (природный или сжиженный). Переход на газ осуществляется заменой или установкой газовой горелки.

Комбинированный котел отопления Твердое топливо/Электричество (ТЭН)

Кроме газа в комбинированных котлах вместе с твердым топливом, используется дополнительная камера отопления работающая от электрических ТЕНов. Мощность ТЕНов около 4 или 9 кВт.

Виды котлов

Для начала скажем о том, что котлы классифицируют по количеству контуров – с одним или двумя. А двухконтурные подразделяются на модели с одним или двумя теплообменниками. Первые выполняют только функцию отопления помещения, а вторые используются ещё и для подогрева воды. При этом если теплообменник один, то приоритет отдаётся нагреву холодной воды и, соответственно, температура воды в системе отопления падает. При наличии двух контуров этой проблемы не возникает, т.к. процессы нагрева воды для отопления и мытья происходят независимо друг от друга.

По типу управления котлы бывают электронными – позволяют максимально чётко и достоверно контролировать различные параметры и электромеханическими – в случае форс-мажора, например, отключения света, легко переводятся на ручное управление.

Работать котлы могут как на одном, так на двух, трёх и более видах топлива. Первые называются специализированные, а вторые – комбинированные, о которых мы и поговорим подробно в этой статье. Но прежде отметим, что существуют различные вариации в сочетании энергоносителей, наш же разговор будет посвящён только наиболее популярным на рынке комбинациям.


Общий вид отопления с двухконтурным котлом

Конденсационный или традиционный котел?

Котлы как люди, есть традиционные, а есть нет

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

настенные модели – 92-93%

напольные – 90%

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный — тем дольше конденсатник будет себя окупать.

Виды котлов по количеству контуров

Одноконтурные устройства – это отопительные агрегаты, рассчитанные лишь на нагревание сетевой воды. Двухконтурные устройства также дополнительно обеспечивают горячее водоснабжение. Они являются неплохим вариантом для установки в загородных домах. Одновременно решается две важные задачи: гарантируется качественная работа отопительной системы и постоянное наличие горячей воды.

Одноконтурные


Котел одноконтурный, для ГВС используется бойлер

Мощности таких устройств вполне достаточно для отопления помещений. Но подобный агрегат не может обеспечить горячей водой в регулярном режиме. Для этих целей следует дополнительно подключить емкостный водонагреватель.

Двухконтурные

Если пребывание без горячей воды невозможно, нужно сразу приобретать двухконтурный газоэлектрокотел. В отличие от одноконтурного, в его конструкции присутствует дополнительный теплообменник, который решает задачу подогрева воды. Если позволяет мощность, можно увеличить количество водоразборных точек. Для минимизирования потери температуры воды их следует располагать вблизи друг от друга (котел и точки разбора).

Актуальность установки комбинированных отопительных котлов

Основным отличием от стандартных моделей отопительного оборудования является возможность использования нескольких типов энергоносителя. Современные комбинированные котлы для отопления дома могут работать как на газе, так и на твердом и жидком топливе. Но особую популярность приобрели модели со встроенными электрическими ТЭНами.

Комбинированный котел отопления

Отопление загородного дома комбинированным котлом может быть актуально в нескольких случаях. Прежде всего выбор определяется возможностью использования нескольких видов топлива и их стоимостью. В некоторые периоды эксплуатации теплоснабжения будет выгодно использовать дрова вместо дизельного топлива. Это же относится к природному и сжиженному газу, электроэнергии.

Универсальные котлы отопления комбинированные устанавливают в следующих случаях:

  • Уменьшение инерционности работы теплоснабжения. Первичный запуск электрического отопления позволит оперативно нагреть воду в системе. Для поддержания ее температуры на нужном уровне можно использовать твердое топливо или газ;
  • Независимость от электроснабжения. Многие зарубежные и российские комбинированные котлы отопления имеют возможность применять определенный тип топлива без подключения к электросети – дрова, уголь;
  • Экономный расход. В случае отсутствия основного энергоносителя комбинированные газовые котлы отопления имеют функцию автоматического переключения на другой тип топлива.

Основным недостатком, которым обладают двухконтурные комбинированные котлы отопления, является их высокая стоимость. Это обусловлено сложностью конструкции и фактическим дублированием многих компонентов для поддержания полного набора функционала.

Открытая и закрытая система отопления

Ошибка №13
На открытую систему отопления нельзя ставить современные газовые котлы.

Действительно, все последние модели в основном рассчитаны для закрытых систем. В них поддерживается стабильное давление и при его снижении срабатывает датчик, который отключает нагревательный прибор.

Падение давления, как правило, свидетельствует об утечке. При установке современного газового котла на открытую систему вам всего на всего нужно донести до датчика информацию, что давление в системе изначально низкое, и это ни коим образом не говорит о проблемах в отоплении.

Это делается элементарным замыканием проводов датчика между собой.

После этого, если вы в дальнейшем не будете осушать систему и сливать воду, котел будет работать без проблем.

Ошибка №14
Единственный нюанс – не все производители считают подобный лайфхак гарантийным случаем!

Поэтому заранее уточняйте данный момент у продавца.

Конструкция и стоимость

Комбинированный газовый котел подразумевает использование в качестве основного источника топлива газ. Это означает, что конструкция может быть как стационарной, так и настенной.

Но стоит учитывать, если вторичным источником тепла будет является твердое топливо, конструкция может быть только стационарной.

  • Фактически конструкция максимально простая, используется обычный котел, к которому монтируется дополнительный с еще одной горелкой. Также дополнительно устанавливаются выходы на основную систему, через которое будет происходить подключение к системе дома.
  • Таким образом, используя за основу стационарный вид конструкции можно совместить несколько котлов для разного типа топлива, соединив их единой системой с возможностью автоматического переключения с одного типа топлива на другой.

Цена на комбинированные котлы для дома очень сильно различается. Основным фактором является типы топлива, которые будут использоваться. Здесь все индивидуально, нужно заранее просчитать, какие виды топлива будут выгоднее в определенных условиях, и на основании этого делать выбор в пользу того или иного вида.

Также на стоимость влияет конструкция и мощность, что очевидно.

Как работает котел комбинированного типа

Принцип работы твердотопливного обогревателя, у которого установлены электронагреватели, выглядит следующим образом:

  1. Растопка и нагрев котла осуществляются в обычном режиме. При горении твердого топлива, температура теплоносителя поддерживается при помощи механического терморегулятора или вентилятора совместно с датчиком, а ТЭНы в это время отключены.
  2. После того как сгорит содержимое топливной камере, температура теплоносителя в системе постепенно падает до определенного значения, достигнув которой по сигналу датчика температуры включается ТЭН (один или несколько). В этот момент котел начинает работать от электроэнергии.
  3. После того как загружена очередная порция дров или угля вода в системе начинает подогреваться со стороны камеры сжигания, электрическая часть автоматически выключается до того момента когда температура теплоносителя упадет до определенного значения.
  4. Электрооборудование является вспомогательным.
  5. Блок управления нагревателями служит для поддержания определенной температуры воды, исходя из показаний воздушного или водяного датчика.

Непрерывный нагрев воды обеспечивается при помощи перехода с одного режима на другой, что обеспечивает комфортные условия в частном доме.

Вступление

Комбинированный котел отопления работает на нескольких видах топлива. Использование не одного, а двух и даже трех видов топлива позволяет экономично расходовать различное топливо в зависимости от сезона или времени суток. В зависимости от модели данный тип котла может работать не только на двух, но и на трех и четырех видах топлива. В зависимости от конструкции, переход с одного топлива на другое производится либо заменой горелки, либо простым переключением. Переключение между видами топлива, может быть ручное или автоматическое.

Переход между видами топлива комбинированного котла, чаще, осуществляется заменой горелки. Например при переходе с жидкого топлива на газ, необходимо поменять дизельную горелку на газовую. Это требует серьезных трудозатрат и опыта работ, что не очень удобно. Чтобы этого избежать выпускаются лучше сразу приобрести комбинированную горелку. Они удобны, но стоят крайне дорого, однако позволяют переходить с одного топлива на другое без дополнительных монтажных работ и затрат на вторую горелку.

Альтернативное решение

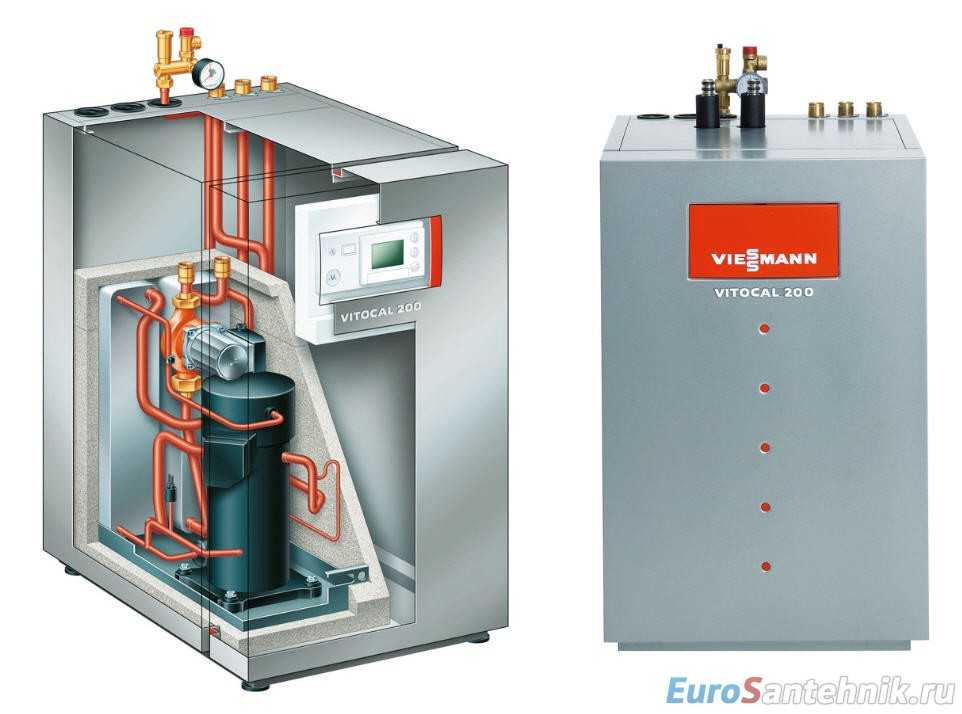

тепловой насос

Еще одним источником обогрева является тепловой насос. Принцип его работы схож с принципом работы обычного холодильника. Компрессор сжимает хладагент, отдавая излишнее тепло в конденсаторе — он обогревает ваш дом. В конденсаторе газообразные фреон переходит в жидкое состояние. После теплообменника он проходит расширительный клапан и при резком падении давления испаряется. При резком испарении — температура теплообменника падает до очень низкой отметки. Так как теплообменник залегает в грунте или на улице, он начинает отбирать тепло окружающей среды. После того как в испарителе хладагент переходит в газообразное состояние, он возвращается в компрессор, и начинается новый цикл.

Если рассматривать данное решение в плане экономичности, то его можно по праву назвать самым лучшим, но с кучей оговорок. По сей день тепловые насосы стоят достаточно дорого. Воздушные тепловые насосы не работают при сильных морозах, а возможность установки геотермального есть далеко не у всех жильцов

Выбрать в качестве основного источника тепла его можно, но важно понимать, что период окупаемости у него достаточно большой

Подключение котлов на дровах и электричестве

Без сомнения, покупка, монтаж и обвязка двух отдельных агрегатов обойдется вам дороже одного комбинированного теплогенератора. Но, реализуя данный вариант, вы получаете полноценное отопление двумя энергоносителями, эффективно действующее в автоматическом режиме.

Справка. В негазифицированных частных домах Российской Федерации совместная работа котла твердотопливного и электрического используется довольно часто, поскольку это самый удобный способ топить жилище дровами. Не менее распространено сочетание газ – дрова, а третье место занимают так называемые многотопливные котлы, о которых мы расскажем в отдельной статье.

В нашей паре источников тепла дровяной (угольный) котел является основным, а электрический – вспомогательным агрегатом. В качестве последнего можно задействовать любой из трех разновидностей электрокотлов, предлагающихся на рынке:

  • традиционный ТЭНовый со встроенным циркуляционным насосом и блоком управления;
  • электродный с выносным щитком управления;
  • индукционный с отдельным пультом.

Мы не будем разбирать преимущества и недостатки каждого типа электрокотлов, это тема другой статьи. Здесь мы покажем на схемах, как подключить котлы на дровах и электричестве, чтобы второй подстраховывал первого в автоматическом режиме. Начнем с совместной обвязки дровяного и ТЭНового отопительного агрегата:

Схема подключения 2 котлов – на электричестве и дровах. Термостаты обеспечивают автоматический запуск электрокотла после остановки дровяного и наоборот.

Алгоритм работы системы выглядит так:

  1. ТТ-котел бездействует и его циркуляционный насос отключен. Отопительные приборы получают тепло от электрокотла, ориентирующегося на комнатный терморегулятор, где вы настроили желаемую температуру. Чтобы теплоноситель не двигался по кругу через параллельное кольцо, в схеме задействованы 2 обратных клапана.
  2. Вы растопили твердотопливный агрегат. Какое-то время он станет набирать температуру, а вода будет циркулировать по малому кругу, направляемая трехходовым клапаном с термоголовкой. Насос включится по команде накладного термостата, установленного на подающем трубопроводе.
  3. Когда теплоноситель в малом кольце нагреется до 55 °С, сработает температурный датчик термоголовки, стоящий на обратной магистрали. Трехходовой клапан приоткроется и тепло пойдет в систему отопления.
  4. Электрокотел отключит нагрев по сигналу комнатного термостата и перейдет в дежурный режим.
  5. После прогорания твердого топлива вода в системе, а за ней и воздух в помещениях, начнут остывать. Накладной термостат ТТ-котла «увидит», что теплоноситель остыл и остановит насос.
  6. Когда температура в доме снизится до выставленного вами значения, комнатный терморегулятор вновь задействует электрокотел.

Подробно о том, как правильно подключить котел электрический и твердотопливный, расскажет наш эксперт Владимир Сухоруков в своем видео:

Индукционные и электродные теплогенераторы не оборудованы собственным фильтром и циркуляционным насосом, поэтому последний придется покупать и ставить отдельно. В этом все отличие в схеме подключения отопителей данного типа, только насосный агрегат нужно присоединить к сети через шкаф управления, чтобы комнатный терморегулятор отключал его вместе с электрокотлом, как изображено на схеме:

В этой схеме циркуляционный насос электрокотла будет отключаться вместе с ним благодаря отдельному шкафу управления

Если система отопления частного дома состоит из нескольких контуров (радиаторы на разных этажах, теплые полы и бойлер косвенного нагрева), то для совместной работы дровяной и электрический котел подключается методом первичных и вторичных колец. О принципе работы данного типа обвязки рассказано здесь.

Подключение котла электрического и твердотопливного к системе отопления по методу первичных и вторичных колец

Особенности гибридных конструкций

Отзывы владельцев частных домов или коттеджей с комбинированными установками говорят о наличии качественных преимуществ таких систем, особенно если жилье находится далеко от разводки централизованного газоснабжения и случаются перебои с подачей электроэнергии. Модули с механической разновидностью управления позволяют перевести работу котла на ручной режим, не теряя функциональности.

Котельные установки наделены множеством достоинств:

  • подключение нескольких отдельных контуров одновременно;
  • имеют камеру сгорания твердого вещества, или несколько топливников на разные виды энергоносителя;
  • возможность подключения подвесной газовой горелки;
  • оснащаются электрическими тенами для резервного нагревателя и снабжения горячей водой;
  • новый уровень использования программного управления;
  • газовая горелка конструктивно заменяется под другой энергоноситель;
  • альтернативный программируемый переход на запасное топливо.

Разные уровни приборов автоматики в комбинированных котлах для отопления домов позволяют находиться в одном ряду с электрическими и газовыми моделями.

Нюансы установки

Комбинированные отопительные котлы из-за конструктивных и эксплуатационных особенностей имеют ряд требований, которые необходимо обязательно соблюсти в процессе монтажа.

Помещение

Кроме того факта, что под установку комбинированного теплогенератора необходимо отдельное помещение, оно должно соответствовать некоторым требованиям. Так, например, пол обязан выдерживать вес котла, а потому его укрепляют посредством специального фундамента, причем железобетонного, что предотвратит проседание. Обязательные требования для котельной:

  • Влагонепроницаемость (помещение должно быть всегда сухим).
  • Соответствие нормам противопожарной безопасности.
  • Стены из негорючих материалов.
  • Расстояние от стен до котла минимум 300 мм.

Дымоход

Труба дымохода должна быть по устройству аналогична той, что обслуживает обычную дровяную печь. Высота оголовка, способная обеспечить необходимую для нормальной работы тягу, должна составлять минимум 0,5 м. Во избежание образования конденсата и наледи в холодное время года, которые могут перекрыть выход дымоходной трубы, она утепляется сразу же после установки котла.

Главные требования для дымохода: отсутствие механических повреждений, герметичность стыков. Рекомендуется также устанавливать вьюшку для обеспечения нормального отопления ТЭНами, что сохранит тепло в дымоходе.

Электросеть

При установке электрического отопительного оборудования необходимо позаботиться о наличии электросети с подходящими параметрами, причем монтаж выполняется обязательно в соответствии с инструкцией. Основные требования:

  • Отсутствие повышенной влажности в помещении.
  • Диапазон температуры в котельной 0 – 45 °С.
  • Соответствие сечения проводки силе тока, мощности оборудования.
  • Отсутствие вероятности контакта токонесущих элементов конструкции с водой.

Схема и принцип работы комбинированного котла «электричество – дрова»

Конструкция

Основным отличием от последних является наличие одного или нескольких встроенных в бак трубчатых электронагревателей и более сложной автоматической системой управления.

Комбинированный котел может эксплуатироваться как в обособленных режимах (только твердое топливо или только электроэнергия), так и в совместном.

Например, вы отапливаете дачный дом дровами в течение дня. Ночью температура падает и автоматически включается электронагреватель, поддерживающий заданные параметры.

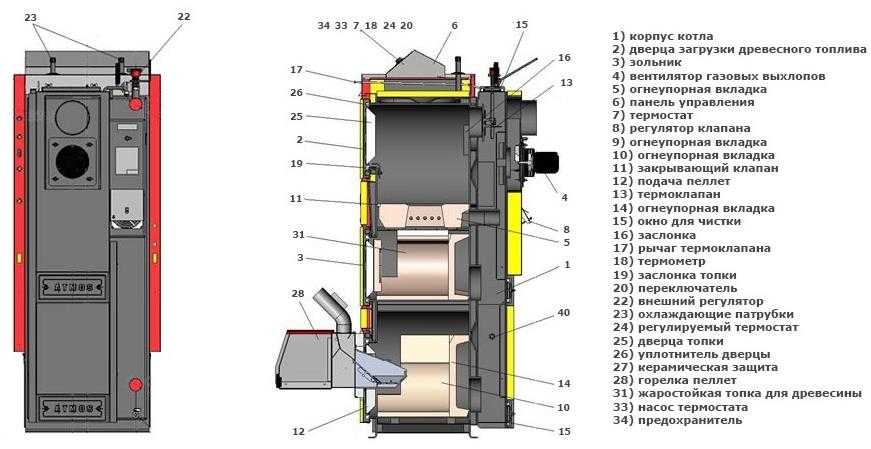

Строение комбинированного котла

Конструкция отопительного оборудования класса «электроэнергия – дрова» предполагает наличие следующих обязательных элементов:

  • Корпус. Выполняется из листовой стали, покрытой снаружи термостойкой краской.
  • Топка для твердого топлива. Расположена в нижней части агрегата, под баком.
  • Дымоотводная труба. Размещается обычно в верхней части тыльной стороны устройства.
  • Поддувало-зольник. Отделяется от топки посредством колосниковой решетки.
  • На передней поверхности котла расположены четыре дверцы: топочная, поддувальная, воздушная и шуровочная.
  • Также обязательными элементами комбинированных котлов является защитные, регулировочные и контрольно-измерительные: манометр, замок-шибер, регулятор, болт заземления, теплоограничитель, датчик температуры, сливная труба, клапан сброса давления и другие.

Технические характеристики

К основным техническим характеристикам комбинированных котлов «электроэнергия – дрова» относят:

  • тепловую мощность агрегата при работе на твердом топливе и от электросети;
  • потребляемую электрическую мощность;
  • массу и габаритные размеры устройства.
