Лучевая разводка труб отопления. как происходит подключение системы по такой схеме. все плюсы и минусы

Выбор насоса циркуляции

Лучевая трубопроводная разводка используется обычно в системах горизонтального типа с нижней подачей теплового носителя. Для неё требуется насос, который стимулирует циркуляцию тёплой жидкости по всем ветвям.

Циркуляционный насос уравнивает температурные показатели на входе и выходе контура отопления. Таким образом, повышается качество обогрева. Система становится компактнее и не такой материалоёмкой.

Для правильного выбора циркуляционного прибора в связи с этими характеристиками необходимо знать диаметр труб, их протяжённость и расстояние от самого насоса. Рассчитывать эти показатели нужно уже на стадии составления проекта.

Как установить насос

Для достижения максимального коэффициента полезного действия и качественного обогрева требуется учитывать следующее:

  1. Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
  2. Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
  3. Должен находиться максимально близко к расширительному баку.
  4. Насос с терморегулятором обязан быть вдали от горячих предметов.
  5. Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком.
  6. Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
  7. Перед тем как запустить насос, стоит заполнить систему теплоносителем.

Многих интересует вопрос, можно ли обойтись без насоса, датчиков и воздухоотводчиков. Ответ – да. Однако потребуется организация некоторых условий, ведь циркуляция теплоносителя будет естественной.

Специалисты редко рекомендуют такой вариант. Дело в том, что лучевая схема системы отопления требует использования труб большого диаметра, а расширительный бачок нужно будет ставить в самом высоком уровне.

Небольшая дача либо другой маленький объект могут оптимально подойти для системы с естественной циркуляцией жидкости. Однако какой бы не был выбран вариант обогревательной системы, всё должно продумываться на этапе составления проекта.

Про виды циркуляционных насосов можно прочитать в этой статье.

1 Установка системы

Первой задачей, которую должен решить владелец частного дома, является определение с типом обогрева здания. Нужно понять, а нужна ли коллекторная система вообще и станет ли её применение целесообразным. Такая схема будет эффективной, если скорость остывания теплоносителя в трубах очень большая, а также в больших домах, поскольку классическая система отопления в них всегда будет плохо прогревать помещения.

Главным функциональным преимуществом подобной схемы является распределение всей схемы на много контуров. В помещениях с небольшой квадратурой можно устанавливать и 2 независимых контура, а для больших зданий (двух- и трёхэтажных) от двух и более. Такое распределение помогает эффективно обогреть квартиру или загородный коттедж, поскольку теплоноситель не успевает сильно остывать. В классических схемах это невозможно реализовать.

Перед принятием решения об установке такой системы в доме необходимо учесть несколько решающих факторов, при наличии которых будет целесообразно её применение:

  • Большая площадь дома. Чтобы обогреть дом полностью, нужно сделать несколько контуров.
  • При использовании обычного отопления нужно отключать некоторые помещения для экономии энергоресурсов.
  • Тройниковая схема неэффективна. При её применении гидравлическое распределение может неравномерно размещаться по всей системе.

Если при замере температурных показателей в трубе обратки вода холоднее на 25 градусов и более от изначальной цифры при выходе из котла, то это является поводом для установки коллекторной системы.

Особенности монтажа системы

Монтировать коллекторную систему отопления частного дома следует еще на этапе строительства. Ведь после укладки или заливки чистового пола монтаж такой системы станет экономически нецелесообразным. Единственным вариантом решения задачи в этом случае станет открытый способ монтажа разводки.

Установка распределительной гребенки

На этажах домов с горизонтальной разводкой отопления для размещения коллектора, циркуляционного насоса и регулировочной аппаратуры потребуется установить закрытый короб – коллекторный шкаф.

Коллекторный шкаф устанавливают в отдельных нишах помещений, защищенных от влаги. Чаще всего для этого выделяют место в коридоре, гардеробной или кладовой.

При проектировании отопления двухэтажного здания потребуется установить две коллекторные группы: на первом и втором уровнях. Дополнительные распределительные узлы позволят обеспечить приблизительно одинаковую протяженность контура.

Как вариант можно взять за основу схему, при которой первая группа будет отвечать за распределение тепла по отдельным контурам, а вторая – выступать ключевым компонентом при обустройстве «теплого» пола.

Количество входов и выходов коллектора всегда равно числу расположенных на этаже отопительных элементов: радиаторов или колец теплых полов. Для каждой комнаты прокладывают отдельную ветку, которая, объединив несколько отопительных приборов, воплотит попутную или тупиковую схему.

Чтобы уменьшить затраты на подключение радиаторов, применяют «проходную» схему.

При «проходной» системе несколько последовательно включенных приборов будут восприниматься как один элемент.

Варианты кладки трубопровода

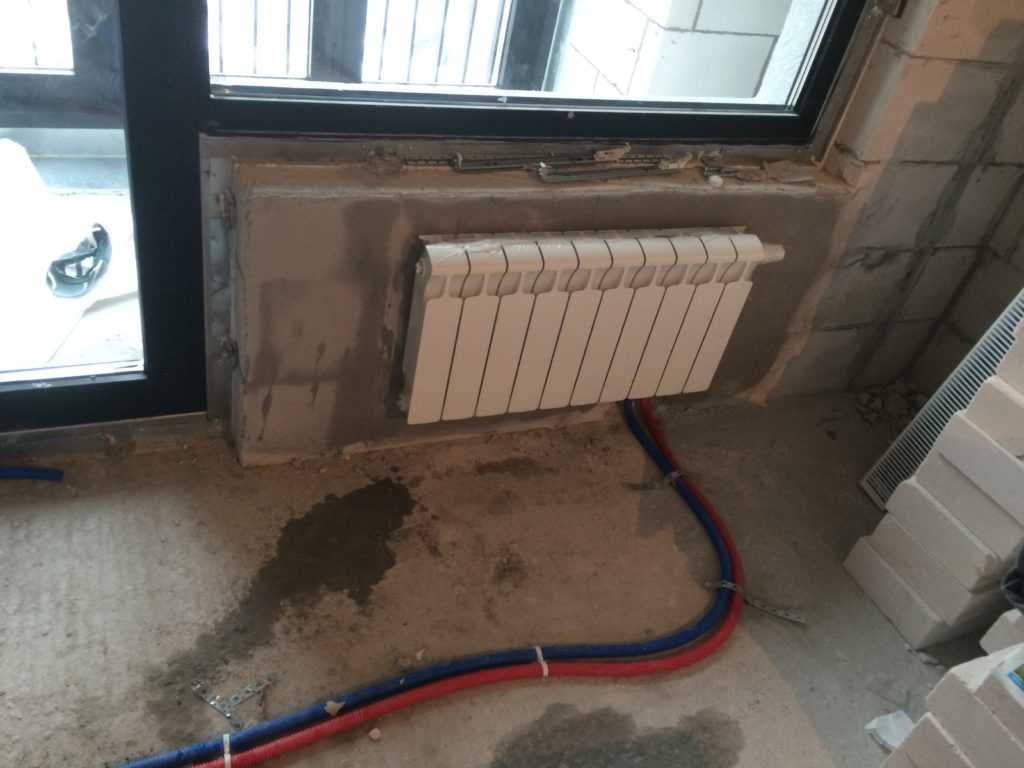

При коллекторной разводке чаще всего применяют способ укладки труб в бетонную стяжку. Ее толщина варьируется в пределах 50-80 мм, что вполне достаточно для «замоноличивания» внутридомовой разводки отопительной системы. Но согласно СНиПу укладывать в бетон допускается только неразрывные соединения.

Для этого часто используют металлопластиковые трубы диаметром в 16 мм. За счет того, что они легко гнутся, трубопровод удобно прокладывать под полом.

Планируя после опрессовки системы залить металлопластиковые трубы бетонной стяжкой, необходимо их предварительно обернуть теплоизоляцией. Такая прослойка позволит свести к минимуму риск повреждения труб под действием теплового расширения, поскольку в этом случае они будут «тереться» не о бетон, а об изоляцию.

Сверху стяжки укладывается фанера, которая закрывается финишным напольным покрытием: линолеумом или паркетом.

Трубы могут подводиться также к радиаторам сбоку или сверху, например: в пространстве подшивного потолка. Некоторые мастера предпочитают прокладывать трубы наружным способом, размещая их вдоль стен и пряча за декоративными плинтусами. Но такой способ монтажа влечет неминуемое увеличение протяженности трубопровода.

Трубопровод не рекомендуется прокладывать через дверные проемы. Это может привести к тому, что при установке порога межкомнатной двери в момент сверления труба повредится. В случае если трубопровод нужно проложить через стену, чтобы предупредить его повреждение под действием усадки здания, отверстие в стене стоит оборудовать гильзой.

На каждую идущую от распределительной гребенки гидравлическую цепь устанавливают отдельную запорную арматуру. Чтобы иметь возможность спускать накопившийся в системе воздух монтируют:

  • на распределительном узле – воздуховыпускные клапаны;
  • на радиаторах (скапливается в наивысших точках)– краны Маевского.

Благодаря тому, что идущая после коллекторов каждая гидравлическая цепь является самостоятельной системой, ее удобно использовать при создании «теплых полов».

Циркуляция воздуха при обустройстве напольного варианта происходит естественным образом.

При воплощении такой системы металлопластиковые трубы укладывают на теплоизоляционную прокладку, формируя узор в виде змейки или спирали. Диаметр труб и шаг укладки определяется согласно расчетам. Одно условие – протяженность одного контура не должна превышать 90 метров. Уложенные контуры подключают к распределительному узлу, а после проверки герметичности соединений заливают бетонным раствором. Высота стяжки составляет 70-90 мм.

По такому же принципу монтируется как коллекторная система двухэтажного коттеджа, так и жилого здания с большим количеством этажей.

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Как я сделал монтаж коллекторной разводки своими руками.

1. Газовый напольный котел я принял решение установить в цокольном этаже своего дома.

Котел установил на бетонную стяжку толщиной пять сантиметров.

2. Для монтажа главных трубопроводов применил металлическую трубу диаметром 32 мм.

3. На подающей трубе установил расширительный бак закрытого типа.

4. На обратной трубе установил циркуляционный насос.

Установка кранов с обоих сторон насоса позволит менять устройство не сливая теплоноситель.

Создание принудительной циркуляции в отопительной системе является обязательным. Принудительная циркуляция позволяет повысить эффективность нагрева теплоносителя, а также упрощает систему и делает ее более компактной.

5. На основные трубопроводы монтируем коллектора (распределительные «гребенки»).

Гребенки располагаются так, чтобы отрезки до каждого отопительного прибора на этаже были примерно равны.

Например, если расстояние от коллектора до одного радиатора в 10 раз больше, чем до другого, то перепад давления теплоносителя на увеличенном отрезке будет намного выше, чем на коротком. Система обречена на дисбаланс.

При этом разница в 2 раза не считается неприемлемой.

6. Каждый отвод коллектора имеет собственную запорную арматуру – шаровой кран.

Это позволяет в случае необходимости отключить от всей системы любой радиатор, никоим образом не воздействуя на работу остальных приборов отопления. Каждый контур по сути дела является самостоятельной системой отопления.

Это очень удобно — не нарадуюсь!

7. Оба коллектора закрепил на вертикально размещенном металлическом уголке.

8. Разводку к помещениям смонтировал по потолку подвала с использованием металлической трубы диаметром 15 мм.

9. Лучи контуров соединил с коллекторами металлопластиковой трубой.

10. На обратной трубе установил кран, через который осуществляю подпитку всей системы.

11. В плитах перекрытия пробил отверстия, через которые трубы соединяются непосредственно с отопительными приборами.

12. Радиаторы отопления соединил со стояками контуров металлопластиковой трубой.

Отопление с коллекторной разводкой эксплуатирую вторую зиму. Серьезных сбоев система не давала, однако пришлось «побороться» с образованием воздуха в системе. Об этом будет отдельная статья.

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков. А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов. Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

  1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
  2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
  3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды.
  4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:
