Как правильно сделать обвязку твёрдотопливного котла

Какие трубы лучше для отопления

Трубы из обычной стали в домах и квартирах практически уже не применяются – склонность к коррозии перевешивает их остальные достоинства. Если хозяева жилья хотят установить систему отопления, не требующую забот и хлопот многие годы, то стоит выбрать трубы из меди или нержавейки. Их срок службы более 50 лет, теоретически он может достигнуть и 100 лет. Монтаж умеренно сложен, но затраты с лихвой окупаются долговечностью.

Трубы из оцинкованной стали могут быть очень долговечны только при одном условии: если все части труб покрыты цинком. Реально все части трубопровода необходимо оцинковывать после нарезки резьбы и монтировать при помощи оцинкованных резьбовых фитингов. При монтаже домашних систем отопления организовать оцинкование всех заготовок невозможно.

Соединение полиэтиленовых труб отопления

Для соединения труб из сшитого полиэтилена используются фитинги, для изготовления которых использовались различные материалы, включая полимеры, латунь и бронзу. Полимерные фитинги характеризуются высоким качеством и достаточно долгое время показывают себя только с лучшей стороны. Именно поэтому изделия пользуются большой популярностью у потребителя.

Процесс фитингового соединения труб из сшитого полиэтилена выглядит следующим образом:

  • С помощью развальцовывающего инструмента концу соединительной трубы придают больший диаметр, раздвигая его.
  • В образовавшееся отверстие помещают штуцер фитинга.
  • Используя пресс, натяжную гильзу фиксируют на трубе. При этом соединение становится более прочным.

Материалы и инструменты

Чтобы соорудить газовый котёл, подготовьте следующие материалы и инструменты:

  • электрическую дрель;
  • пассатижи;
  • уровень;
  • угол;
  • рулетку;
  • трубу металлическую;
  • стальной лист;
  • трубу газопроводную;
  • дверцы для создания топки;
  • кирпич красный;
  • арматуру;
  • глину;
  • оцинкованную жесть;
  • сварочный инструмент;
  • термостат;
  • автоматику;
  • дефлектор.

Если с большей частью вышеперечисленного всё понятно, то правильно подобрать автоматику, дефлектор и термостат — не самая простая задача. На что ориентироваться при их выборе:

термостаты бывают проводными и беспроводными. Первые стоят чуть дешевле вторых. Выбирайте программируемые модели, с их помощью проще контролировать и регулировать температуру котла. Конструктивно термостат состоит из двух устройств. Одно размещают в комнате, другое — на фасаде котла. Когда температура в помещении падает, термостат запускает отопитель в работу

Обратите внимание на отечественные модели устройств. Они ничем не уступают дорогим зарубежным аналогам; в понятие «автоматика для газовых котлов» входят: модуль пламенного контроля, защита от перегрева, контроллер тяги, подрывной клапан

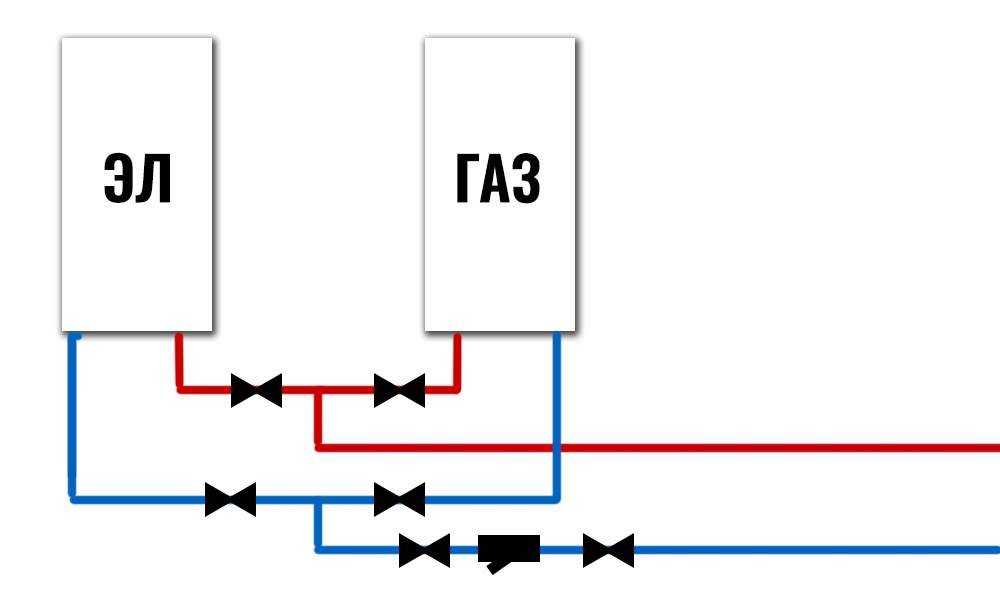

Схема подключения двух котлов с ручным управлением

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четырех, чтоб полностью отсечь неработающий котел от системы. В обоих котлах чаще всего есть встроенные расширительные баки и выгоднее использовать их оба одновременно, потому что объем системы отопления очень часто превышает возможности одного расширительно бака, взятого в отдельности. Во избежание бесполезного монтажа дополнительного (внешнего) расширительного бака, не нужно отсекать котлы от системы полностью. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Оборудование для обвязки котла отопления

Оборудование, которое используется для обвязки любого котла отопления должно выполнять несколько важных функций. А именно:

  • Обеспечить нормальные условия для работы отопительного оборудования.

Защитить от возможных аварийных ситуаций: перегрева теплоносителя, гидроударов (возникают из-за разницы температур в подаче и обратке). Поддержания необходимого давления в системе.

Для достижения этих основных требований используется следующее оборудование:

  1. Теплоаккумулятор — обвязка котла с буферной емкостью является обязательным требованием для всех ТТ котлов и желательным для газового оборудования. При этом экономичные европейцы устанавливают теплоаккумулятор еще по причине существенной выгоды. Затраты на нагрев помещения с помощью резервуара снижаются приблизительно на 5-10%.

Гидрострелка — по своей сути, это устройство представляет обычный распределительный механизм. После поступления нагретого теплоносителя, он в согласии с установками направляет его, запитывая контуры отопления. Такой же принцип работы используется в системах центрального отопления. Для каждого подъезда многоэтажного дома предусмотрена распределительная рамка.
Циркуляционные насосы — это оборудование можно вынести в отдельную категорию, благодаря его востребованности. Не зависимо от комплектации самого котла, может понадобиться установить циркуляционный насос в случае использования гидрострелки (понадобится по одному прибору на каждый контур), а также при обогреве помещения с большой площадью.

Также может понадобиться дополнительная арматура для обвязки котлов: предохранительные клапаны, расширительные баки, топливные насосы, датчики давления и т.д.

[media=https://www.youtube.com/watch?v=owCRvUbz1CI

Виды и характеристики

Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).

Из чугуна

Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.

Из меди

Медные трубы – сравнительно новый материал для систем отопления на нашем рынке. Медь очень долговечна, не зарастает, имеет очень тонкие стенки — система получается легкой и компактной. Определенную сложность имеет монтаж – при помощи сварки и латунных фитингов. Широкое распространение медных систем отопления сдерживает цена и необходимость приглашать сварщика.

Медные изделия бывают отожженные и неотожженные. Разницы для систем отопления нет, но чаще применяют неотожженные изделия – они тверже и меньше деформируются в процессе эксплуатации.

Из черной стали

Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.

Из оцинкованной стали

Оцинкованные трубы долго не зарастают изнутри солями (пока полностью не разрушится слой цинка). Фактический срок службы старых труб для ВГП – до 50 лет и больше. Раньше их применяли повсеместно. У них достаточно сложный монтаж – на заготовках необходимо нарезать резьбу, затем покрыть цинком. Монтируются на резьбовые фитинги. Способ монтажа не подходит для использования в частном строительстве. Применять сварку нельзя – соединение начнет ржаветь с той же скоростью, что и черный металл, и весть эффект от покрытия цинком пропадает.

Из нержавеющей стали

Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.

Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.

Как правильно выбрать диаметр трубы для отопления дома — таблица и расчеты

Вычислить оптимальное сечение трубопровода профессионалу несложно. Практический опыт + специальные таблицы – всего этого достаточно, чтобы принять верное решение. А вот как быть рядовому собственнику жилища?

Ведь многие предпочитают монтировать отопительный контур своими силами, но при этом не имеют профильного инженерного образования. Данная статья станет хорошей подсказкой для тех, кому нужно определиться с диаметром трубы для отопления частного дома.

Есть несколько нюансов, на которые нужно обратить внимание:

  • Во-первых, все данные, полученные на основании вычислений по формулам – приблизительные. Различные округления величин, усредненные коэффициенты – все это вносит ряд поправок в конечный результат.
  • Во-вторых, специфика эксплуатации любого контура отопления имеет свои особенности, поэтому любые расчеты дают лишь ориентировочные данные, «на все случаи».
  • В-третьих, трубная продукция выпускается в определенном ассортименте. Это же касается и диаметров. Соответствующие величины располагаются в определенном ряду, с градацией по значениям. Поэтому придется подбирать номинал, наиболее близкий к расчетному.

Исходя из вышесказанного, целесообразно воспользоваться практическими рекомендациями профессионалов.

Все Ду – в «мм». В скобках – для систем с естественной циркуляцией теплоносителя.

  • Общая труба линии – 20 (25).
  • Отводы к батареям – 15 (20).
  • При однотрубной схеме отопления– диаметр 25 (32).

Но это общие параметры контура, не учитывающие его специфику. Более точные значения отражены в таблице.

Какой трубой делать обвязку котла на твердом топливе

Нет строгих правил, регламентирующих какую именно трубу использовать для обвязки тт котла. Существует всего одна рекомендация, связанная с реальным опытом эксплуатации.

Участок малого круга отопления, изготавливают с использованием металлической обвязки (сталь, медь). Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур. Материал остальной части трубопровода, можно выбрать по желанию.

Наиболее распространенными вариантами обвязки являются:

  • Металлопластик – обвязка металлопластиковыми трубами, отличается простотой и скоростью монтажа. При наличии необходимого инструмента, все работы легко выполнить самостоятельно. Ставить металлопластиковые трубы стоит, только если в системе предусмотрено наличие буферной емкости, снижающей вероятность перегрева теплоносителя.

Медь – обвязка медной трубой, обеспечит максимальную теплоотдачу системы отопления. Материал выдерживает температуру до 300°С, не окисляется. Недостатками считаются высокая температура нагрева поверхности трубы, а также требования, связанные с запретом применения фитингов, изготовленных из алюминия.

Полипропилен – подключение полипропиленовыми трубами, является наиболее востребованным вариантом обвязки. Трубы лучше, чем металлопластик выдерживает перегрев, подходят для отопительных систем любого типа, независимо, от выбранного теплоносителя.Правильная обвязка твердотопливного котла полипропиленом, требует, чтобы участок подачи и обратки возле котла, изготавливался из металла. После этого, с помощью переходников, подключают полипропилен. Используют бесшовный материал, предназначенный для отопительных систем (трубы для ГВС использовать запрещается).

Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. Но, так как данный вариант не всегда возможен, допускается использование аналогов. Применение полипропилена со стекловолокном, в системах обогрева с котлом на твердом топливе, показало себя одним из надежных и оптимальных способов обвязки.

Как и чем утеплить трубы

Утепление труб выполняют с помощью мерилона или любого другого утеплителя, предназначенного для этих целей. Если трубопровод укладывают в грунт, как в случае отдельно стоящей котельной, тогда, для дополнительной защиты, используют ПЭТ с большим диаметром.

ПЭТ труба защищает от механических повреждений. Утеплитель является своеобразной защитой от выпадения конденсата, предотвращения ожогов при случайном прикосновении к трубам, а также, уменьшения теплопотерь. Фиксируют изоляцию с помощью хомутов или вязальной проволоки.

Схема обвязки газового котла: Обзор и инструкция +Видео

При обустройстве частного дома, особое внимание необходимо уделить монтажу системы отопления. Всё чаще сегодня устанавливают газовые котлы

От того, насколько качественное выбрано оборудование и насколько грамотно проведены работы по его установке, зависит комфортное проживание семьи.

Профессиональный монтаж подразумевает также правильную обвязку газового котла, защищающую систему отопления от неравномерных нагрузок, и обеспечивающую рациональный прогрев всех помещений в доме. Кроме того, правильная обвязка газового котла гарантирует долгий срок службы всего оборудования.

Что такое обвязка котла

Говоря об обвязке газового котла, подразумевают всю систему отопления (механизмы и сами трубы), кроме радиаторов.

Отопительное газовое оборудование при неправильной установке несет в себе опасность возгорания или взрыва. Если вы недостаточно уверены в своих способностях, доверьте обвязку газового котла специалисту.

Выделим основные функции обвязки:

  • — поддерживает постоянное давления теплоносителя в отопительной системе;
  • — Удаляет воздух, препятствующий циркуляции воды;
  • — Очищает теплоноситель от вредных примесей, ухудшающих работу оборудования;
  • — путем подключения в систему бойлера, происходит накопление горячей воды.

Элементы обвязки газового котла:

Схемы обвязки газового котла отопления

Выбор способа обвязки зависит от многих факторов: открытый или закрытый режим циркуляции, однотрубная или двухтрубная разводка сети, наличие дополнительных контуров, будут ли устанавливаться теплые полы и другое.

Выбирайте только качественное оборудование для обвязки котла. Оно обойдется вам в разы дешевле, чем постоянный ремонт системы отопления.

Обвязка газового котла с естественной циркуляцией

Считается достаточно простой, ее можно смонтировать своими руками. В этой системе теплоноситель перемещается под уклоном подачи исключительно по законам физики. Нагретая вода расширяется, становясь меньше по плотности и весу, поднимается вверх по системе. Ее место занимает холодная вода, которая тоже начинает нагреваться, таким образом происходит непрерывный процесс движения.

Обвязка котла будет стоить недорого, так как никакие дополнительные приборы докупать не нужно. Также эта система проста в эксплуатации, поломки можно устранить самостоятельно. Еще одно приятное преимущество – работа системы не зависит от электроснабжения, поэтому ей не страшны сбои в электричестве или внезапные отключения.

Гравитационную схему обвязки можно использовать только для напольных котлов. В настенных котлах принцип естественной циркуляции невозможно реализовать из-за маленького диаметра подключения и небольшого теплообменника.

В качестве приборов отопления для данной системы больше подходят чугунные радиаторы. В алюминиевых радиаторах проходное сечение меньше, что затрудняет циркуляцию жидкости.

Самый главный минус этой схемы – ее можно использовать только для дома небольшой площади до 100 кв. м. Также она подходит только для одноконтурных котлов. Многих смущают трубы над полом или потолком, спрятать их довольно таки сложно, а интерьер они уж точно не украшают.

Обвязка газового котла с принудительной циркуляцией

Такая схема обвязки также называется системой закрытого типа. Она считается более эффективной, хотя и стоит дороже. В данной системе теплоноситель движется принудительно при помощи циркуляционного насоса. Трубы имеют меньший диаметр, чем в первой системе, поэтому их легче скрыть в интерьере. Данную обвязку можно использовать как для настенных, так и для напольных котлов.

Обвязка котла при закрытом типе включает ряд обязательных элементов:

  • -расширительный бачок, предназначенный для компенсации давления в системе;
  • -циркуляционный насос для перекачивания теплоносителя;
  • — группа безопасности котла, состоящая из корпуса, термоманометра, предохранительного клапана, воздухоотводчика.

Все установленные приборы требуют регулярного обслуживания, чтотакже делает даннуюсистему дороже.

Так как принудительное отопление является энергозависимым, нужно смонтировать его таким образом, чтобы при отключении электричества система переключалась в режим гравитационной циркуляции.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

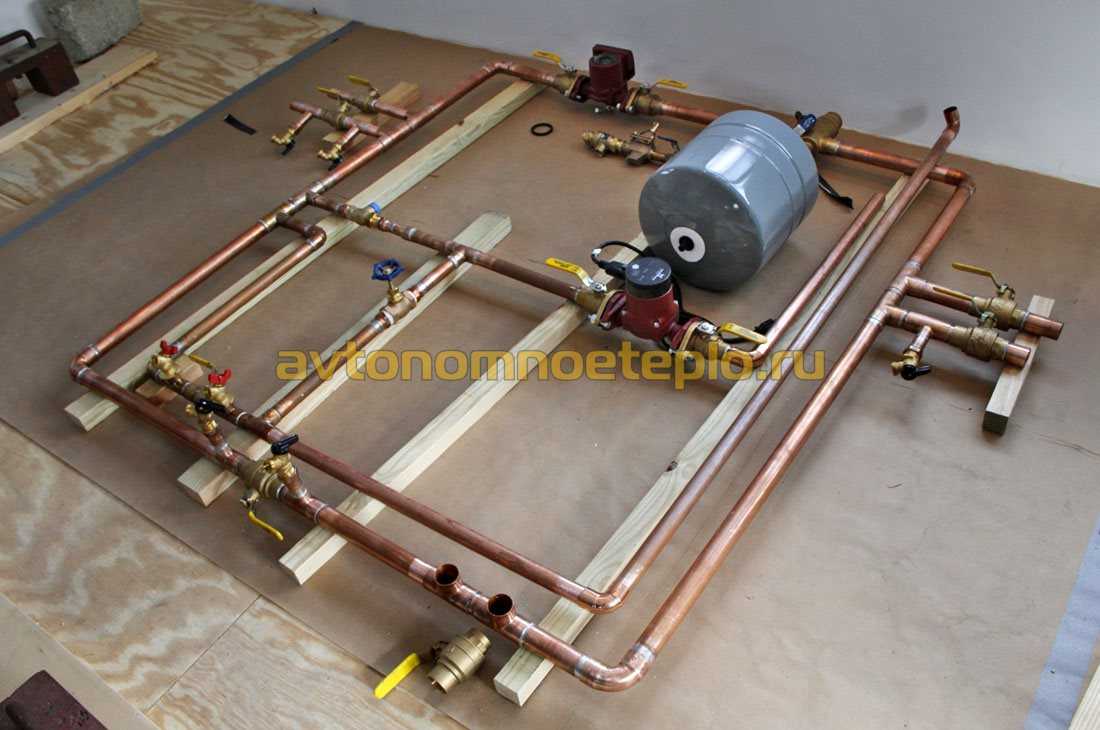

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Особенности водяной отопительной системы

Такая система стала прямым продолжением печного отопления. Она позволяет одновременно обогревать несколько комнат, в то время как традиционная печь с данной задачей справиться не может. Для этого в каждой комнате монтируются отопительные приборы, схема расположения которых прорабатывается для каждого частного дома индивидуально.

Жидкий теплоноситель, нагретый в котле до нужной температуры, поступает в трубопровод. Продвигаясь по трубам, он начинает отдавать свое тепло отопительным приборам, в качестве которых могут выступать радиаторы или контур «Теплого пола». Отопительные приборы, в свою очередь, передают тепло в окружающее пространство. Остывший теплоноситель возвращается обратно в котел, нагревается до заданной температуры, и цикл повторяется. Благодаря непрерывному движению теплоносителя по трудам удается поддерживать температуру в частном доме на комфортном уровне.

Нагрев воды осуществляется в котле

↑ Элементы отопительной конструкции

Чаще всего дома в частном секторе обогреваются с помощью водяного отопления. Выбор на этот вид отопления падает из-за универсальности. Теплоноситель поставляет тепло во все комнаты здания. А сам теплоноситель нагревается одним из возможных энергоносителей. Водяные котлы позволяют организовывать комбинированную подачу тепла с применением двух либо трёх разновидностей:

  • трубопроводной сети, которая включает арматурные изделия и приборы;
  • теплоносителя;
  • приборов отопления: контурные элементы «тёплого пола», обвязка дома трубами или радиаторы.

Чтобы регулировать теплоноситель, выполнять обслуживание отопительной сети, используется запорно-регулирующая арматура и дополнительные элементы.

Дополнительно присутствуют такие элементы:

  • расширительная ёмкость;
  • насос для циркуляции воды;
  • гидравлический разделитель;
  • буферный бак;
  • коллектор-распределитель;
  • бойлер прямого нагрева;
  • средства и приборы-автоматы.

Важно! Обязательный элемент водяного отопления – расширительный бак. По мере необходимости можно установить и другое оборудование. Из физики нам известно, что, нагреваясь, вода расширяется

Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа

Из физики нам известно, что, нагреваясь, вода расширяется. Когда пространство замкнуто, то полученному дополнительному объёму жидкости деться некуда. Чтобы соединения в сети от превышенного давления не разорвались, и нужен расширительный бак. Ёмкость, принимающая излишки воды, выпускается мембранного типа.

Чтобы теплоноситель принудительно циркулировал, монтируют в сеть насос. Если установлено два и больше контуров, то применяют столько же перекачивающих приборов.

Буферный бак работает и как тепловой аккумулятор, и как гидравлический разделитель. Если обустраивается отопление в коттедже либо в здании на 2-3 этажа, то контур циркуляции отделяется от остальных элементов.

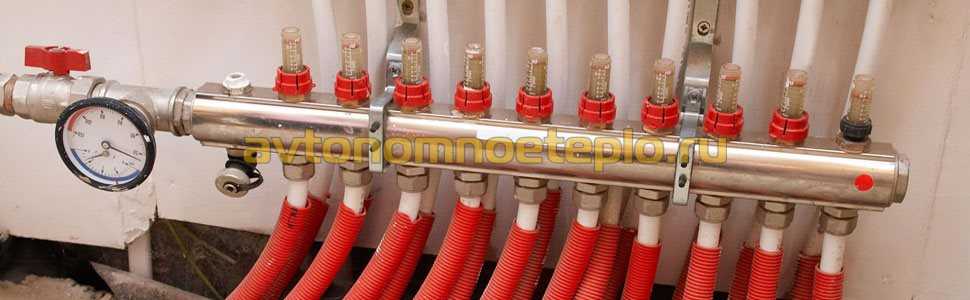

Распределительные коллекторы монтируются в отопительных сетях с тёплыми полами. Они применимы и тогда, когда используется подключение радиаторов по лучевой схеме.

Ёмкость со змеевиком (бойлер) – в нём от теплоносителя нагревается вода для потребностей ГВС. Чтобы контролировать температуру и напор в сети, устанавливают манометры и термометры. В качестве приборов автоматизации выступают датчики, регуляторы температуры, контроллеры.

Разновидности отопительных труб

Все трубные изделия, предназначенные для монтажа отопления, разделяются на три группы:

  • из полимерных материалов;
  • из металла;
  • металлопластиковые.

Полимерные изделия изготавливаются из полипропилена или из сшитого полиэтилена, которые соответствуют характеристикам эксплуатации систем. Такие трубопроводы довольно часто прокладывают под землей. Металлопластиковые изделия совмещают в себе слои полимеров и металла.

Что касается трубопрокатов из металлов, то при производстве таких изделий в качестве сырья используют, как цветные металлы, например медь, так и сталь – нержавеющую или черную. Зачастую отопление монтируют из оцинкованных труб. Главным их достоинством является низкая склонность к окислению и коррозии. Следовательно, портятся они намного медленнее.

Цинкование проводится диффузионным или горячим способом.

Метод диффузионного цинкования выполняется путем нанесения на трубу атомов цинка при рабочей температуре процесса в пределах 400 ℃. А вот горячее цинкование предполагает погружение труб в ванну с расплавленным жидким цинком, температура которого составляет 450 ℃.

Практические рекомендации

Неправильный выбор диаметров изделий чреват многими неприятностями: протечками (из-за гидродинамических ударов или превышения давления в магистрали), повышенным расходом эл/энергии (топлива) по причине низкой эффективности системы и рядом других. Поэтому монтировать ее по принципу «как у соседа (кума, свояка)» не следует.

Если контур состоит из разнородных труб, то придется делать специальные расчеты для каждого участка (линии) трассы. Отдельно – для пластика, металла (сталь, медь), применять различные коэффициенты и так далее.

Решить такую задачу может лишь специалист. В подобных ситуациях самостоятельно заниматься расчетами не стоит, так как ошибка может быть весьма значительной. Услуги профессионала обойдутся гораздо дешевле, чем последующая переделка коммуникаций, да еще и в отопительный сезон.

Подключение всех приборов (расширительный бак, батареи и других) контура осуществляется трубами одного сечения.

Для исключения образования воздушных пробок (в случае некоторых ошибок в расчетах) на каждой линии следует установить так называемые воздухоотводчики.

Отопление с принудительной циркуляцией

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
Использование труб меньшего размера

Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам

Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
Возможность использования более износостойких и легких пластиковых труб.
Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен

Комплектующие для обвязки котельной

Помимо приобретения специального оборудования, для обеспечения работы котла понадобятся расходные материалы, с помощью которых и будет выполняться его обвязка.

  • Полипропиленовые трубы для монтажа обвязки. Для работ также будет необходимо приобрести определенное количество углов, фильтров грубой очистки, кранов и других комплектующих. Полный подсчет материалов для пайки обвязки полипропиленом сможет выполнить мастер, который и будет осуществлять монтаж.

Утеплитель — в местах прохождения труб отопления сквозь несущие стены понадобится проложить мерилон. Это специальный утеплитель для труб, который одновременно выполняет и функцию предотвращения ненужных теплопотерь и защиты от механического воздействия. Утепление труб обвязки будет необходимо осуществить и в том случае, если расширительный бак вынесен в чердачное неотапливаемое помещение. Медь должна быть изолирована в обязательном порядке. Для нее существует специальные материалы, Теплофлекс, Энергофлекс. При укладке в каркасные перегородки необходимо позаботиться об изоляции трубопровода. Теплоизоляция особенно необходима, если используется медная или металлическая обвязка. Металлические трубы имеют хорошую теплопроводность и существенно разогреваются. К примеру, медь при нагреве теплоносителя до 90 градусов будет показывать приблизительно идентичную температуру, и греть простенок, что может привести к определенным проблемам.

Обращение за помощью к специалистам для составления грамотной проектной документации включающей схему обвязки отопительного водогрейного оборудования, поможет существенно увеличить срок его эксплуатации и коэффициент теплоотдачи.

Готовых решений обвязки котла не существует! Проект составляется на месте с учетом особенностей отапливаемого здания и используемой системы отопления.
