Эксплуатация газовой котельной

Виды жидкостей: чем лучше пользоваться

Систему обогрева наполняют разными теплоносителями:

  • вода;
  • тосол;
  • антифриз.

Это основные жидкости.

Популярный вид жидкости для заполнения отопительной системы. Преимущества:

  • хорошая теплоемкость, обеспечен бесперебойный цикл подачи тепла в помещение, даже когда на улице мороз;
  • низкая вязкость положительно влияет на работу насоса, испытывает невысокую нагрузку. Преимущество указывает на долговечность агрегата;
  • низкий коэффициент расширения воды при нагревании, не требуется установка большого расширительного бака, достаточно конструкции малого размера;
  • безопасность;
  • доступность.

Система отопления Недостатки:

при поступлении к системе ресурса, вместе с жидкостью в коммуникации попадает кислород — причина коррозии.

Антифриз

Многие выбирают антифриз вместо воды. Наполнитель прибора отопления для нормальной работы должен иметь качества:

  1. высокий процент теплоотдачи;
  2. сохранение физико-химических свойств;
  3. жидкость не должна оставлять во внутренней части труб накипь;
  4. не должен замерзать во время морозов.

Вода попадает не под все характеристики, становиться очагом образования накипи из-за расщепления солей, замерзает при морозах, если вовремя не запустить систему отопления. Антифриз не замерзает при низких температурах, сохраняет свойства внутри коммуникаций, идущих от газового оборудования.

  • при температурах -40, +115 градусов по Цельсию, необходимо разбавлять в соотношении 50 на 50;
  • если температура -60 — +135 градусов, нужно заполнять систему 30 % воды, 70% антифриза.

Антифриз для заливки Преимущества:

  1. защита коммуникаций от вероятности появления коррозий;
  2. антифриз расщепляет побочные продукты, образующиеся от нагрева;
  3. благодаря консистенции теплоносителя, раствор защищает прокладки, синтетические элементы конструкции.

Требования к промышленным газовым котельным

Газ обладает высокой возгораемостью в связи, с чем государственные требования, предъявляемые к таким объектам чрезвычайно высокие, и закреплены в СП 89.13330.2012.

Данный свод определяет требования к тепловому оборудованию на этапах проектирования, монтажа, ремонта или технического перевооружения и безопасной эксплуатации.

Базовые требования к котельным, работающим на газовом топливе.

Эксплуатация котельных установок, выполняется в соответствии с установленными государственными нормативными регламентами и правилами в сфере безопасности производства;

  1. Установка котлов допускается в обособленных зданиях или в примыкающих к производственному зданию помещении, отсоединенных от него брандмауэром.
  2. Запрещена установка газовых отопительных агрегатов под объектами, где допускается сосредоточение большого количества людей и, размещенных под складом ГСМ.
  3. Покрытие пола в котельном зале выполняют из огнестойких материалов, негладкой структурой.
  4. В помещениях, для расположения отопительных агрегатов с общей площадью до 200 м разрешается установка одного выхода, а более 200 м – не менее 2-х, размещенных противоположно.
  5. Двери газовых котельных обязаны раскрываться наружу, и оснащаться тамбурами, с целью препятствования поступлению прохладного воздуха.
  6. Двери во вспомогательные помещения обязаны раскрываться в сторону котельной и обладать оборудованием для самозакрытия.
  7. Все помещения оборудуются естественной либо приточно-вытяжной вентиляцией.
  8. Размещение оборудования не должно нарушать расстояния для обслуживания: от фронта котлоагрегатов до противоположной более 2 м, свободные проходы между оборудованием — не менее 1,5 м.

Требования к установке

Перед установкой и эксплуатацией газового котла необходимо ознакомиться с инструкцией самого устройства, в частности с главой: «Техника безопасности». Любое газовое оборудование, в том числе котел, относится к устройствам повышенной опасности. Устанавливать данные устройства следует с соблюдением норм пожарной безопасности, соблюдая требования СНиП, ГОСТ и ТБ.

Перечень обязательных, специальных требований к характеристикам помещений, в которых устанавливаются газовые котлы:

  • площадь помещения — не менее 7,5 м2;
  • объем – не менее 14 м3;
  • высота потолка не менее 2,2м;
  • ход открывания дверей обязательно направлен «из помещения»;
  • присутствие одного открываемого окна, с возможностью проветривания помещения;
  • оборудование, связанное с электропитанием, должно быть вынесено за границы котельного помещения;
  • наличие приточно-вытяжной вентиляции.

Так же требуется разрешение на монтаж газового котла. Установку могут производить квалифицированные специалисты, имеющие допуск к работам по монтажу. Самостоятельная установка, монтаж газового оборудования, в том числе нагревательных котлов, может пройти с нарушениями техники пожарной безопасности. Не рискуйте собственным здоровьем и жизнью — обращайтесь к профессионалам.

Первый запуск котла отопления

Порядок выполнения первого запуска котла перед началом отопительного сезона зависит от его модели и типа. Но несмотря на это выполняется визуальная проверка его состояния. Это один из важнейших этапов, предшествующий окончательному запуску отопление в частном доме.

Теплообменник является одним из наиболее «уязвимым» элементом котла. Его проверка является обязательной, ведь во время работы устройства он постоянно подвергается воздействию высоких температур. Наряду с задачей по запуску радиатора отопления, подготовка котла является одной из важнейших во время выполнения процесса.

Твердотопливный котел

Конструкция твердотопливного котла

До того как запуск системы отопления еще не состоялся – выполняется комплексный контроль состояния твердотопливного котла. Его поверхность очищается от ржавчины, проверяется работоспособность манометра и термометра.

Затем следуют такие этапы правильного запуска системы отопления:

  • Очитка топки и зольника от сажи. Это можно сделать щеткой по металлу;
  • Проверка состояния дымохода. Его труба должна быть надежно подсоединена к патрубку котла.

У пиролизных и пеллетных моделей тестируется работа электронного блока управления, вентиляторов и сопел. При корректном запуске системы отопления неправильное функционирование этих элементов может привести к резким температурным скачкам, что напрямую влияет на состояние других компонентов.

Газовый котел

Общая схема газового котла

До того, как выполнить запуск газового котла отопления – следует ознакомиться с его инструкцией. Для различных моделей порядок выполнения этапов может незначительно отличаться. Это связано с различными типами конструкции. В особенности это относится к конденсационным моделям, у которых во время работы нужно проследить правильное формирование конденсата. Без него нагрев вторичного теплообменника будет невозможен.

Как корректно запустить отопление с газовым котлом? После заполнения системы водой нужно сделать такие действия:

  • Снизу котла есть вентиль, который перекрывает поступление воды в контуры. После завершения отопительного сезона он может быть перекрыт. Поэтому нужно его открыть – при этом показания манометра изменятся. Значение давления не должно превышать 3 атм;
  • После нагрева теплоносителя нужно снова открыть подпиточный кран. Если в системе остались воздушные пробки – можно удалить их, используя краны Маевского. Давление в системе во время этого этапа может немного снизиться;
  • Осуществлять запуск радиатора потопления по факту придется 2 раза. Первый – во время заполнения теплоносителем, а второй – при включении котла;
  • Правильность функционирования котла контролируется значениями на приборной панели.

Итогом запуска отопления в частном доме должен стать стабильный температурный режим всей системы, а также отсутствие скачков давления в трубах.

Система безопасности

Приборы, работающие на газе, нуждаются в серьезном контроле. Его обеспечивает либо человек, либо система автоматики. Последняя способна обеспечить многоступенчатую защиту, которая предотвращает опасные ситуации и повышает безопасность оборудования. Главная задача системы защиты — вовремя отключить устройство, прекратив подачу топлива.

Рассмотрим ступени защиты на примере напольного котла «Протерм Волк KSO». Эти современные аппараты имеют многоступенчатую защиту. Одна из ступеней — датчик ионизации, который контролирует пламя. Если огонь потухнет, будет подан сигнал блоку управления, он перекроет поступление топлива и предотвратит аварию.

В камере сгорания имеется датчик температуры, который следит за нагревом теплоносителя и не допускает быстрого прогорания топки. «Волки» оснащены системой КТД — контроля тяги дымохода. Она предотвращает скопление угарных газов. Если тяги нет, начинается скапливание продуктов сгорания в дымоходе, термостат нагревается. При достижении предельного значения температуры контакты термостата размыкаются — поступление топлива прекращается.

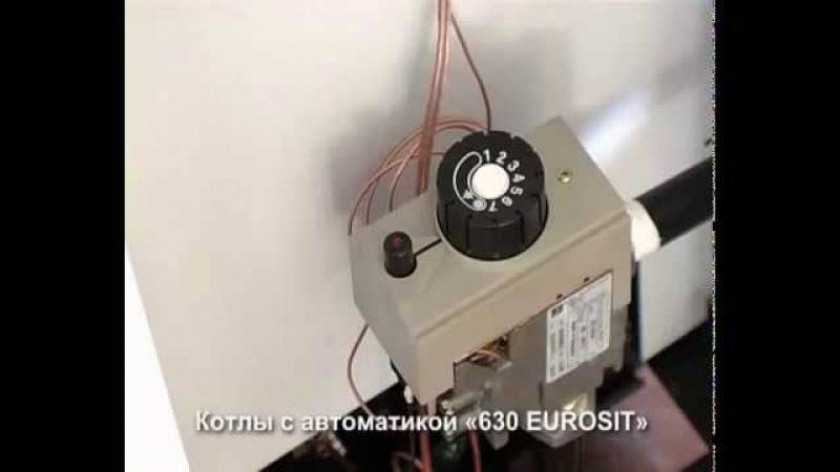

Автоматическая защита

Современные модели нагревателей насыщены электронными контрольно-измерительными приборами, генерирующими сигналы для блока управления. Автоматика, получая сигналы от датчиков, координирует работу всех узлов. Элементами, предотвращающими разного рода неполадки и проблемы, являются предохранительные клапаны, расширительные емкости, воздушные клапаны, датчики дыма и другие устройства.

Настройка работы отопительной системы

Наладить эффективную и стабильную работу отопительно системы можно после успешного запуска котла. Для наладки вам потребуется разобраться в регулирующих кранах. В большинстве случаев батареям, которые находятся наиболее удаленными от котла, не достает тепла. Это можно исправить, если подачу согретого теплоносителя распределить равномерно. Для этого прикрутите краны для регулировки двух первых радиаторов. Кран первого радиатора нужно прикрутить на половину, а последующих немного меньше. Понаблюдайте за достигнутым эффектом. Для получения равномерного прогрева каждого радиатора вам может потребоваться несколько дней регулировки и настройки. Однако в целом система на этом этапе работает уже нормально и согревает помещение.

https://youtube.com/watch?v=apDoB4KZNWs

Настройка мощности котла

При первом пуске газа специально обученные люди всегда настраивают мощность котла в соответствии с отапливаемой площадью. Обычные бытовые настенные котлы на максималках способны обогреть помещения площадью до 250 квадратов.

Но квартира или дом обычно имеют площадь в районе около 100 квадратов (моя городская квартира и того меньше).

При пуске газа работники газовой службы должны отрегулировать его давление при помощи специальной линейки с осмосом. К такой работе вас самостоятельно не допустят, как бы вы просили.

Ещё эту линейку называют «U-образным манометром».

После этого уже потребитель настраивает комфортную для себя температуру. Обычно это около 21 градуса по Цельсию.

Очень частое заблуждение, что во время отсутствия дома можно ставить температуру на минимум или выключать отопительный прибор вовсе. После включения в такой ситуации котел начинает работать на износ, пытаясь нагнать температуру в помещении.

Установка датчика термостата очень полезная вещь при желании сэкономить и держать в помещении постоянную температуру. В солнечные дни котел и вовсе может запуститься два-три раза за день, что несомненный плюс.

После заселения и установки всех дверей, обязательно установлю его на свой котел, тем более что для этого нужно подключить всего 2 провода.

Запуск

Этот этап особенно важен для создания домашнего очага в доме. Чтобы АГВ прослужил долгое время и работал без поломок, необходимо правильно организовать процесс запуска в самый первый раз. Во время этой процедуры всю систему наполняют водой и удаляют воздух из насоса и всех радиаторов отопления. Чтобы облегчить эту работу, применяют краны Маевского. Их надо открывать, пока не выйдет весь воздух из системы и из них не потечет вода.

Перед тем как выполнить запуск котла, надо убедиться в том, что он правильно и надежно установлен. Монтировать его нужно согласно требованиям техники безопасности. Он должен находиться не ближе, чем в двадцати сантиметрах от любых газовых приборов. То же самое касается быстровоспламеняющихся предметов.

От стены котел должен находиться на расстоянии не меньше, чем в тридцать сантиметров. Также надо помнить, что его не рекомендуется устанавливать близко от окна, во избежание попадания осадков. Обязательно нужно позаботиться о доступе к автоматическим приборам, а также к электрической сети. Если газовый котел расположен на стене, то нужно проконтролировать, чтобы он был закреплен ровно и без перекосов. Если были замечены какие-либо недостатки, их необходимо исправить еще до подключения отопительного прибора к коммуникациям. После этого можно начинать подсоединение газового котла к водопроводу. Для этого с патрубков необходимо снять заглушки, а на входе в обязательном порядке установить специальный фильтр. Также необходимо, чтобы на всех патрубках агрегата были шаровые краны.

Чтобы выполнить подсоединение газовых приборов к трубам, лучше пригласить специалистов из газовой службы. Ведь если сделать это самостоятельно, то могут возникнуть проблемы с его использованием. Также нужно проконтролировать установку газового вентиля, который нужен для перекрытия газа в экстренных случаях или на летний период.

После этого необходимо подключить котел к электросети. При самостоятельном подключении необходимо пользоваться инструкцией. Далее следует подключение к прибору дымоходной трубы диаметром десять сантиметров. Ее необходимо вывести на улицу через отверстие, специально предусмотренное для этого.

Заключительным этапом в процедуре запуска котла является наполнение отопительной системы холодной водой: нужно отключить его от сети и только после этого приступить к данной процедуре. Необходимо убедиться, что нет никаких утечек ни воды, ни газа.

Затем прибор подключается к электрической сети. После этого необходимо включить термостат на всю мощность. Прибор должен зажечься автоматически. Если газовый котел старого образца, то его можно зажечь самостоятельно, без вызова компетентных служб. С новыми моделями справиться намного сложнее.

Что делать, если появились неисправности

Рассмотрим ситуации с поломками на примере итальянских котлов Baxi. Итальянские настенные и напольные нагреватели — образец качества и эффективности. Но даже при правильном пользовании могут возникать неисправности, требующие оперативного устранения.

В моделях «Бакси» могут появляться такие проблемы:

  • не зажигается горелка;
  • во время работы в топке раздаются хлопки;
  • перегрелся котел;
  • аппарат сильно шумит;
  • вышел из строя датчик.

Вероятные причины поломок связаны как с нарушениями правил эксплуатации, так и с причинами, не зависящими от пользователя:

  • внутрь устройства попала влага;
  • низкое качество теплоносителя;
  • понизилось давление в газопроводе;
  • в электросети перепад напряжения;
  • допущены ошибки при монтаже.

Нарушение хотя бы одного правила или нормы ведет к поломкам, некорректной работе и лишним расходам.

Удаление воздушных пробок перед тем, как зажечь газовый котел

В верхнем штуцере каждого радиатора должны быть установлены воздухоотводчики. Это могут быть краны Маевского, или автоматические клапаны.

Автоматика справится со всем сама, нужно только дать ей немного времени (о том, что воздух вышел, скажет падение давления).

Для спуска воздуха краном Маевского, нужно приготовить ведро, тряпку, специальный ключ из монтажного комплекта (или отвёртку и пассатижи).

Поочерёдно подставляется ёмкость к каждому радиатору, кран откручивается, и воздух с шипением выходит. Потом батарея начнет «плеваться» воздухом вперемешку с водой. Закрывать же воздухоотводчик можно тогда, когда из него потечёт струйка воды.

Примерно 5-7 минут у каждого радиатора – и первые воздушные пробки удалены. Проверяются показания манометра (они должны понизиться), и повторно включается кран водопровода. Процедуру спуска воздуха хорошо бы повторить ещё раз.

В конечном итоге, давление должно быть выше среднего, но не максимальным, поскольку, когда вода нагреется, давление ещё подрастёт.

Кстати, чтобы не забрызгать при спуске воздуха мебель и стены, на кран можно повесить тряпочку, по которой вода будет стекать в ведро.

Промывка и опрессовка

Обе операции проводят редко. Хотя по нормативам опрессовку надо выполнять один раз в год. Соответственно произойдет и промывка. Назначение операции – поднять давление внутри сети, чтобы определить участки, которые могут подвергнуться разгерметизации.

Для этого используют специальный опрессовочный насос, с помощью которого в систему отопления закачивают водопроводную воду. Ее давление должно быть на 25 % выше нормативного (здесь имеется в виду давление теплоносителя). В таком состоянии отопление находится 10-20 минут. Если никаких изменений нет, опрессовку считают проведенной, а сеть находится в технически исправном состоянии. Это касается и газового котла.

Промывка – процесс несложный. Для него используют специальный аппарат – бустер. По сути, это емкость с компрессором. В нее заливают химический жидкий раствор, в который добавлены абразивные частицы. Смесь под давлением прогоняют по инженерной сети, очищая:

  • трубы;
  • радиаторы;
  • полости запорной арматуры;
  • теплообменник газового котла;
  • расширительный бачок, прочие узлы и детали.

Принцип действия котла

Газовые нагреватели могут различаться конструктивно и по техническим параметрам, но принцип создания тепла в доме один — нагрев теплоносителя (вода/антифриз) сгорающим газом (природный/сжиженный). Подача газообразного топлива в жилое помещение не самое простое и безопасное дело, но потребителей привлекает газ, его сравнительная дешевизна и универсальность.

Голубое топливо можно использовать не только для отопления, но и для нагрева бытовой воды, используя колонки или двухконтурные модели нагревателей. Современное оборудование оснащено действенными системами безопасности, предотвращающими все возможные аварийные ситуации. Тем не менее есть правила эксплуатации, которые обязательны для выполнения и являются гарантией безопасной работы.

Основные неисправности

К наиболее распространенным неисправностям газовых котлов Данко специалисты и рядовые пользователи относят проблемы с горелкой и расходом газа.

Часто отмечают случаи затухания (срыва) пламени, характерные для котлов с атмосферной горелкой. Кроме этого, нередко случается засорение форсунок сажей, копотью и прочими продуктами сгорания. Чрезмерный расход газа возникает из-за появления слоя накипи в первичном теплообменнике.

Он работает как теплоизолятор, снижая эффективность теплопередачи. Пользователь замечает, что температура теплоносителя упала, и увеличивает режим горения пламени.

От этого нагрев внешней поверхности теплообменника становится сильнее,что вызывает быстрый выход узла из строя.

Решением проблемы становится использование умягчающих фильтров для воды (как профилактическая мера) и периодическая промывка теплообменника, для которой надо приглашать мастера из сервисного центра.

ВАЖНО!

Попытки самостоятельного решения любых проблем могут стать причинами выхода котлов из строя. Кроме того, вмешательство в конструкцию котлов становится причиной расторжения гарантийного договора.

Промывка и опрессовка

Обе операции проводят редко. Хотя по нормативам опрессовку надо выполнять один раз в год. Соответственно произойдет и промывка. Назначение операции – поднять давление внутри сети, чтобы определить участки, которые могут подвергнуться разгерметизации.

Для этого используют специальный опрессовочный насос, с помощью которого в систему отопления закачивают водопроводную воду. Ее давление должно быть на 25 % выше нормативного (здесь имеется в виду давление теплоносителя). В таком состоянии отопление находится 10-20 минут. Если никаких изменений нет, опрессовку считают проведенной, а сеть находится в технически исправном состоянии. Это касается и газового котла.

Промывка – процесс несложный. Для него используют специальный аппарат – бустер. По сути, это емкость с компрессором. В нее заливают химический жидкий раствор, в который добавлены абразивные частицы. Смесь под давлением прогоняют по инженерной сети, очищая:

  • трубы;
  • радиаторы;
  • полости запорной арматуры;
  • теплообменник газового котла;
  • расширительный бачок, прочие узлы и детали.

Бустер для промывки отопительной системы

Меры предосторожности

Несмотря на стремление производителей к безопасности газовых аппаратов, они все-таки могут стать источником опасности

МЧС регулярно напоминает владельцам любого оборудования, работающего на газе, о мерах предосторожности:

  1. Покупать приборы, работающие на газе, нужно в организациях, имеющих соответствующую лицензию на продажу.
  2. Установку должны выполнять только специалисты соответствующих служб.
  3. В комплекте должна быть инструкция по эксплуатации.
  4. Запрещается менять каким-либо образом конструкцию аппарата.
  5. Ежегодно нужно проводить техническую проверку.
  6. Запрещено уменьшать отверстия для вентиляции в окнах и стенках.
  7. При наличии герметичных окон необходимо организовать приток воздуха.
  8. Нельзя сохранять в котельной материалы, способные быстро воспламеняться.
  9. Запрещено повышать температуру теплоносителя более 90°C.

Популярные модели и линейки

Перед нами газовый парапетный котёл с закрытой камерой сгорания. Тепловая мощность модели составляет 10 кВт, этого достаточно для обогрева помещений площадью до 100 кв. м. Несмотря на отсутствие сложной электроники, КПД оборудования достигает 90% — приличный показатель для энергонезависимой модели. Первичный теплообменник в данном аппарате выполнен из стали, теплообменник горячего водоснабжения – из меди. Производительность контура ГВС не очень высокая – всего 3,8 л/мин, на одного потребителя.

Котёл Атон Compact 10EB получился довольно экономичным. В режиме максимальной мощности он потребляет до 1,12 куб. м/час. Питание осуществляется только от газовой магистрали, переключения на сжиженный газ не предусмотрено. Модель предназначена для эксплуатации в составе открытых систем отопления с давлением в контуре до 1 атм. Давление в контуре ГВС может достигать 6 атм. Подключение выполняется слева или справа по выбору потребителя.

Атон Compact 7У

Данная модель является самой младшей во всей линейке. Мощность агрегата составляет 7 кВт, обогреваемая площадь – до 70 кв. м. От своих собратьев по модельной линейке он отличается уменьшенными по всем плоскостям габаритами. Котёл выполнен по одноконтурной схеме, для его питания используется газовая магистраль – это справедливо для всей линейки. Расход составляет до 0,78 куб. м/час. Сфера применения – обогрев небольших частных домовладений и дачных домиков.

Максимальная мощность газовых котлов в линейке Атон Compact составляет 16 кВт – в серии представлены одноконтурные и двухконтурные модели.

Эта серия включает в себя газовые котлы, оснащённые открытыми камерами сгорания. Они подключаются к традиционным дымоходам, выходящим на высокие крыши. Линейка включает в себя модели с одним и двумя контурами, тепловая мощность варьируется от 8 до 25 кВт. За поддержание заданных режимов работы отвечают итальянские механические узлы автоматики.

Газовые котлы Атон Atmo отличаются тихой работой – в них отсутствуют электрические узлы, а сгорание топлива производится на бесшумной горелке. Розжиг осуществляется с помощью небольшого запальника, горящего на постоянной основе.Пользователям достаточно проверить уровень теплоносителя в системе, включить подачу газа, щёлкнуть кнопкой для розжига запальника и выставить требуемую температуру в том или ином контуре.

Первичные теплообменники в газовых котлах Атон Atmo изготовлены из стали, вторичные – из стойкой к коррозии меди. КПД составляет до 90%, температура теплоносителя варьируется от +50 до +90 градусов. Работа в составе систем с принудительной циркуляцией не допускается – максимальное давление в контуре отопления не должно превышать 1 атм. Максимальная производительность контуров ГВС составляет 5 л/мин при ∆t=35 градусов.

Также в производстве представлена линейка газовых котлов Атон Atmo 30-50 с увеличенной мощностью и двумя контурами.

Представленные в линейке газовые котлы могут работать в системах с естественной и принудительной циркуляцией. Их мощность варьируется от 20 до 80 кВт. Сфера применения – обогрев жилых и нежилых помещений и зданий площадью до 800 кв. м. Все модели в линейке одноконтурные, температура прогрева теплоносителя составляет до +95 градусов. Показатель КПД – до 91%. Для работы оборудования требуется подключение к электросети, потребляемая мощность – не более 20 Вт/час.

Эта продвинутая линейка от производителя Атон (торговая марка INTERGAS) представлена газовыми конденсационными котлами. Мощность моделей варьируется от 24 до 46 кВт. Особенности модельного ряда:

  • Электронное управление.
  • Настенный монтаж.
  • Широкий диапазон регулировки мощности.
  • Принудительный отвод продуктов сгорания.
  • Необходимость в отводе конденсата.
  • Повышенный показатель КПД (до 10-15% экономии на потреблении газового топлива).

Оборудование предназначено для работы в замкнутых отопительных системах. Потребление электроэнергии составляет 105-190 Вт/час, в зависимости от мощности газового котла.

Котлы газовые

Для отопления частных домов, общественных, производственных и хозяйственных объектов очень часто используют газовые котлы. У них есть еще одно предназначение — подогрев воды для технических нужд. Производителей такого оборудования достаточно много — как зарубежных, так и отечественных. Свою нишу на рынке занимают газовые котлы атон. Хотя есть немало и других торговых марок, выпускающих подобную продукцию.

В качестве топлива для котлов используется природный газ. Во многих регионах он предпочтительнее твердых видов топлива из-за его экономичности, доступности и сравнительной дешевизны.
