Установка водосчётчиков

Ввод в эксплуатацию, поверка и первая пломба

После окончания монтажа счетчика воды своими руками необходимо убедиться в отсутствие протечек в местах соединений. Затем, чтобы учет расхода воды происходил в соответствии с показаниями счетчика, следует обратиться в соответствующую организацию с заявлением об установке прибора учета.

В трехдневный срок представители этого учреждения должны произвести поверку и опломбирование счетчика. Основным документом, который должен быть на руках у хозяев, является паспорт водомера. Процедура завершается составлением акта, который фиксирует факт ввода в эксплуатацию прибора и первоначальные его показания. После подписания документа обеими сторонами, водомер считается включенным в систему водоснабжения.

В соответствии с нормативными документами водомер периодически в процессе эксплуатации должен проходить поверку. Это необходимо для того, чтобы выяснить техническую пригодность прибора выполнять свою функцию, то есть правильно показывать расход воды.

Опломбирование водомерных счетчиков в квартире

Вопросом технического обследования счетчиков занимаются служба контрольно-измерительных приборов (КИП). Это может быть централизовано или организована лицензированная фирма. В случае неисправности устройства его ремонтируют или заменяют годным к эксплуатации.

Выбор счетчиков

Современные водоизмерители достаточно разнообразны по конструкции и характеристикам, но наибольшее распространение у нас получили только две разновидности механические и электронные.

Механические или тахометрические

Самый простой и дешевый прибор, в котором имеется вращаемая потоком воды крыльчатка или турбинка.

Вращение передается на механическое табло, состоящее из нескольких роликов с цифрами.

Дешевле всего стоят тахометрические счетчики мокрого типа, в которых шестеренчатый механизм табло контактирует с водой.

Но такие приборы можно устанавливать только на водопроводах с высоким качеством воды.

В противном случае придется установить более дорогой сухой счетчик, в котором механизм табло помещен в водонепроницаемую камеру, а передача вращения от крыльчатки осуществляется посредством магнитной муфты.

Механические счетчики обеспечивают достаточную точность и являются весьма надежными. Средняя стоимость прибора составляет 400 руб.

Электронные

В этих приборах рядом с крыльчаткой установлен геркон, который посылает в процессор электрические сигналы.

• Специальные модели умеют отдельно считать объемы воды с разной температурой (если вместо горячей воды в трубе течет холодная, владелец сможет оплатить ее по соответствующему тарифу).
• Имеется выход для дистанционной передачи данных.
• На поверку необходимо отдать только верхнюю часть устройства, а все, что прикручено к трубе, остается на месте.
• Приборы стабильно работают при малом напоре и в условиях значительных перепадов давления.

Однако, из-за значительной стоимости (около 2 000 руб.) и зависимости от электропитания электронные счетчики устанавливают у нас только в домах, подключенных к централизованной сети учета расхода воды.

Выбирая водомер, обращайте внимание на следующее:

1. Назначение (допустимая температура воды): для ХВС и ГВС выпускаются отдельные виды счетчиков. Приборы для горячей воды из-за применения термостойких материалов (рабочая температура – до 150 градусов) стоят дороже. Устанавливать счетчики для холодной воды на «горячую» трубу запрещено. Вместо двух водоизмерителей можно установить один универсальный, подключаемый одновременно и к горячему, и к холодному водоснабжению. Такое устройство обойдется дешевле, чем два счетчика по отдельности.
2. Тип установки: многие модели сегодня можно устанавливать как вертикально, так и горизонтально. Но встречаются и такие, которые можно монтировать только определенным образом.
3. Наличие сертификатов: не забывайте, что счетчик еще надо ввести в эксплуатацию, а что попало работники водоканала в работу принимать не будут. Даже если прибор окажется работоспособным, отсутствие сертификата обойдется в дополнительные расходы.
4. Комплектация: чем лучше будет укомплектован счетчик, тем меньше придется тратиться на дополнительные покупки.

В идеале с прибором должны поставляться следующие элементы:

• шаровый кран;
• фильтр грубой очистки (не берите с пластиковой колбой);
• обратный клапан.

Прокладки, ниппели и соединительные детали должны быть в обязательном порядке.

Помимо «железа» в коробке должны находиться:

• паспорт предприятия-изготовителя с «живыми» штампами и указанием регистрационного номера изделия, срока службы, дат выпуска и заводской поверки;
• правила установки и эксплуатации;
• гарантийный талон.

На самом счетчике должна быть заводская пломба.

Обязательно следует проверить, совпадают ли номера в паспорте и на корпусе расходомера. Если нет – прибор в эксплуатацию не примут.

Технология установки водного счетчика

Когда все необходимое уже приобретено, ознакомьтесь с инструкциями всех элементов. В техпаспорте счетчика обязательно указывается, какое расстояние прямого отрезка должно находиться перед прибором и до него. Процедура установки состоит из следующих этапов.

Этап 1. Вначале разложите все детали в линию, дабы потом не путаться: обратный клапан, водомер, фильтр и запорный кран

На каждой детали есть стрелочки, обратите на них внимание – все они должны указывать в одну сторону

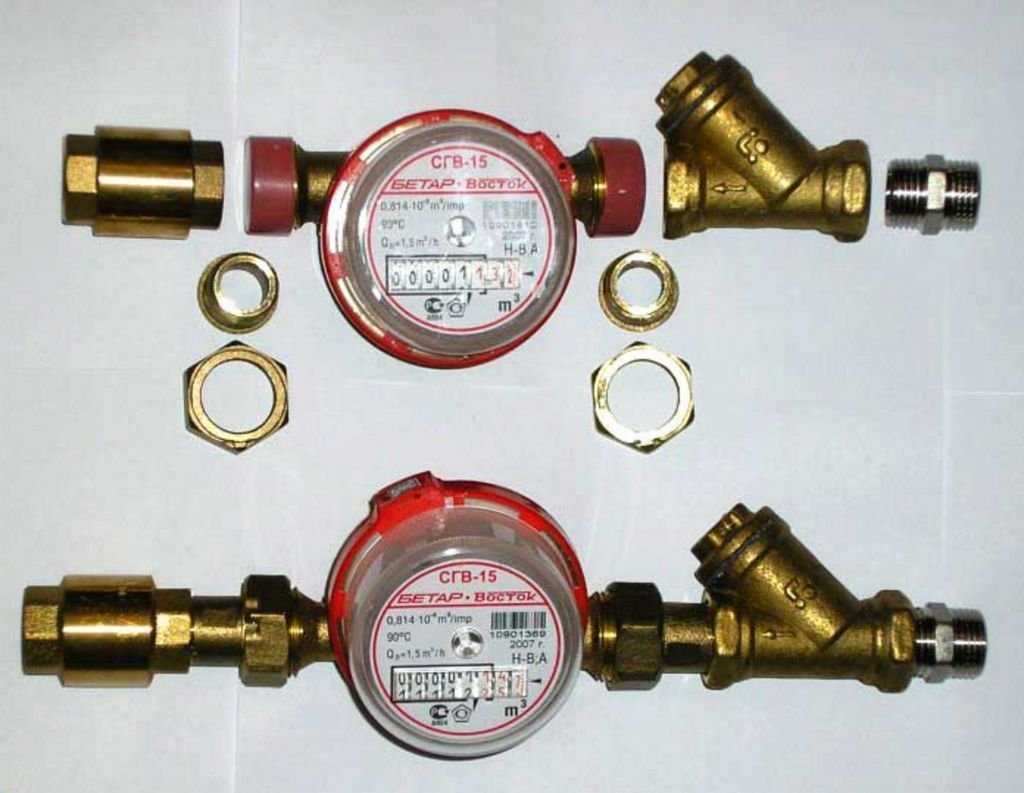

Все элементы системы

Этап 2. Далее сделайте «сухое» соединение, необходимое для того, чтобы правильно просчитать витки. Закручиваете фильтр на кран и считаете витки, обычно их не больше пяти

Обращайте внимание, на каком из витков отстойник находится внизу – к примеру, на четвертом. Раскручиваете все, берете уплотнитель (можно обычную льняную паклю) и наматываете его на фильтр запорного крана

Это делаете следующим образом:

• берете одну прядь пакли, выравниваете и делаете из нее ровный шнур толщиной не более 1 миллиметра;
• наматываете ее на резьбу так, чтобы все канавки были закрыты;
• сверху наносите сантехническую пасту и закручиваете запорный кран (главное – не переусердствовать, дабы соединение не лопнуло).

Этап 3. Зачастую с водными счетчиками в комплекте идут американки и кольца-уплотнители. Американки (специальные патрубки с накидными гайками, используемые для соединения труб)  подойдут, а вот кольца покупаете новые. Если счетчик устанавливается для горячей воды, то лучше использовать паронитовые прокладки, а если для холодной, то резиновые. На фильтр накручиваете патрубок, используя ту же льняную паклю, затем счетчик. Другой патрубок соедините с обратным клапаном.

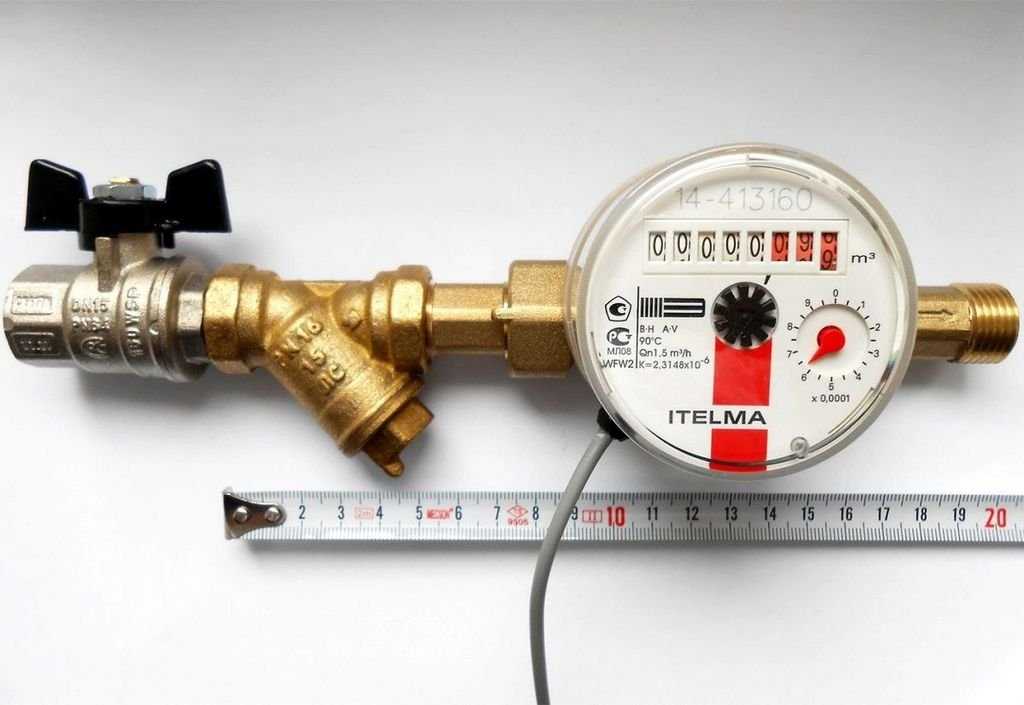

Соединение патрубка с обратным клапаном

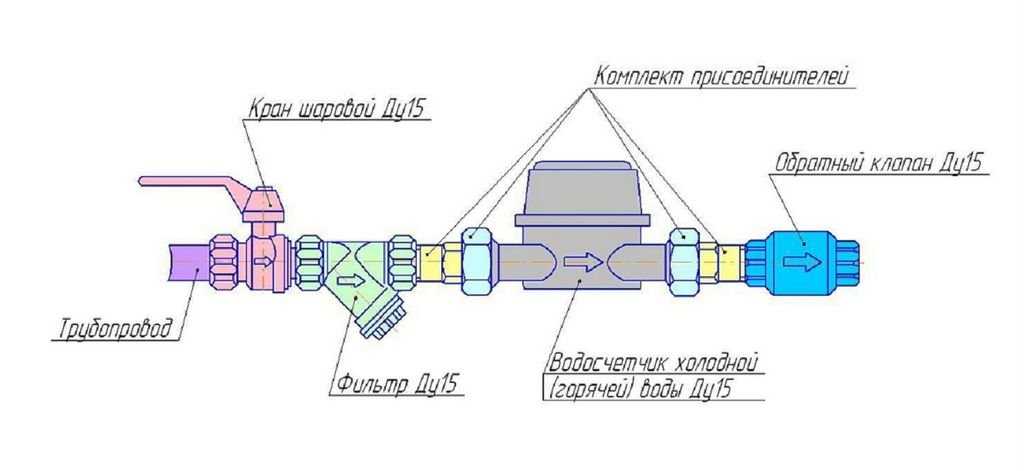

Всю конструкцию крепите к водомеру. У вас получится следующее:

• выключатель запорного крана «смотрит» вверх;
• циферблат счетчика тоже вверх;
• отстойник фильтра – так же;
• крыльчатка – вниз.

Этап 4. Все элементы соединены, теперь их нужно врезать в трубопровод, предварительно перекрыв воду.

Измеряете, какой длины получилась конструкция. Отмеряете такое же расстояние на трубе от места стыка. Отрезаете необходимый участок, предварительно подставив тазик (возможно, вода будет течь, хоть и не под напором).

Этап 5. Крепите конструкцию к подводящей трубе. Здесь могут возникнуть некоторые проблемы. Если трубопровод металлический, то потребуется нарезать резьбу, но это еще не все

Самое важное – правильно отмерить расстояние, ведь это не пластик и гнуться не будет. Желательно весь участок заменить полипропиленовыми трубами, тогда потребуются специальные фитинги для соединения пластика с металлом

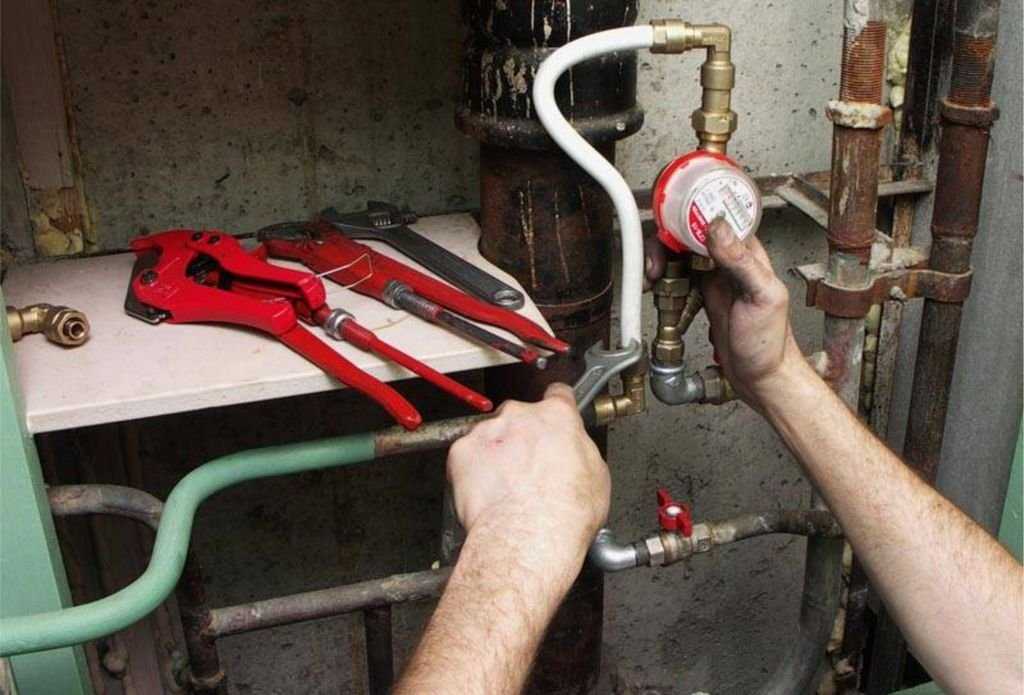

Счетчик врезается в магистраль

Как передавать данные

Вам нужно будет ежемесячно передавать данные по фактическому расходу. В разных регионах процедура реализована по-разному, но в основном способов несколько:

• оторванные и заполненные от абонентской книжки листочки опускают в специальные ящики;
• оставляют данные в личном кабинете на сайте водопоставляющей организации;
• отправляют электронные письма с показаниями на специальный адрес организации.

Могут быть и другие способы — каждый водоканал или ДЭЗ разрабатывает их сам. Если есть несколько способов, вы выбираете тот, что для вас проще.

Показатели водомера можно передавить на сайт кампании, на их электронный адрес или отрывные квиточки опускать в специальный ящик

Как установить фильтр грубого очищения

Монтаж устройства производится до счетчика – инструкция по шагам. Прямой вариант располагается только на участках горизонтального прохождения труб, а косой можно установить вертикально. На корпусе аппарата есть отметки, позволяющие быстро определить правильное направление устройства. Указанные стрелки должны совпадать с направлением течения воды.

Как правильно ставить фильтр грубой очистки воды

Перед монтажом нужно отключить подачу воды. После этого выполняется врезка фильтра и его фиксации имеющимися в комплекте креплениями.

Что нужно учесть перед монтажом

Для исключения проблем с эксплуатацией водопровода необходимо правильно поставить фильтр грубой очистки. Следует обеспечить достаточное пространство вокруг устройства, чтобы его обслуживание не вызывало неудобств. Для разборки многих приборов используются слесарные инструменты. Воду из них дренируют в подставленные емкости. Самопромывающиеся конструкции слишком объемны.

Габариты косого фильтра должны соответствовать сечению трубопровода, на который он будет установлен. Параметры рабочего давления и условного прохода устройства нанесены на его корпус.

Для подключения необходимы:

• уплотнительная лента, лен или ФУМ;
• набор сантехнических ключей.

Чаще всего устройство устанавливается на горизонтальном участке водопровода, но иногда его ставят вертикально (если поток воды направлен сверху вниз), однако отфильтровывание твердых частиц и примесей должно производиться сразу после вводной запорной арматуры. Сливная пробка грязевика должна всегда находиться снизу, ближе к выходному патрубку. Правильно сориентировать прибор поможет нанесенная на его корпус стрелка, показывающая направление потока.

Монтаж первичного фильтра воды по шагам

• резьбу трубки после входного вентиля обматывают уплотнительной лентой;
• от руки накручивают фильтр;
• затягивают разводным ключом;
• сразу за фильтром ставят водяной счетчик;
• проверяют герметичность резьбовых соединений, кратковременно подав воду в водопровод.

Монтаж латунных приборов следует проводить с осторожностью, т. к

излишние усилия могут привести к порче резьбы или появлению на корпусах устройств трещин. Сегодня косые фильтры стали изготавливать и в полипропиленовых корпусах. Они предназначены для установки на ПП-трубопроводах холодной и горячей воды. Для их монтажа используют сварочный аппарат для полипропиленовых труб. ПП-фильтры не подлежат замене, поэтому трубопроводы из полипропилена рекомендуется оснащать латунными предфильтрами, соединяя их с остальной системой переходниками.

Установка прямого фильтра почти не отличается от монтажа косого, но допускается только на горизонтальных участках водопровода. Грязевик прибора должен находиться снизу. При замене устройства после демонтажа старого необходимо очистить резьбу от намотанного раньше уплотнения.

Прибор следует накручивать только на новую ленту. Для подключения габаритных фильтров следует применять сгоны и гибкие трубки с гайками. С их помощью можно собирать трубопровод с уже закрепленным на стене фильтром.

Можно ли установить счетчик расхода воды самостоятельно — что об этом говорит закон

Возможность установить водомер самостоятельно не оговаривается отдельно в законодательном порядке, закон лишь обязывает всех граждан Российской Федерации иметь их в наличие.

В то же время, все водомеры должны соответствовать требованиям стандартов и быть включенными в перечень разрешенных к установке в квартирах. Впрочем, специалисты уполномоченных организаций предложат хозяину квартиры аттестованные счетчики воды, проблем с которыми не возникнет.

До 2012 года, чтобы установить счетчик на трубу, необходимо было обратиться в территориальное жилуправление с заявлением — правилами установки водяных счетчиков в квартире иное не предусматривало. Сейчас все можно подключить своими руками.

Установить счетчик силами представителей управляющей кампании — порядок оформления

В наше время самостоятельно установить счетчик на воду в квартире разрешается. Но если Вы все же решили установить прибор учета силами представителями компании, то потребуется выполнить следующие действия:

1. Подать заявление в жилищно-коммунальную контору по принадлежности. Здесь должны предложить на выбор перечень специализированных организаций, устанавливающих водомеры на воду в квартирах
2. Далее, надо подписать договор с исполнителями на производство работ по установке водосчетчика в квартире и их дальнейшему обслуживанию
3. По окончании работ по установке в квартире составляется акт приемки аппаратуры и вводу ее в эксплуатацию.
4. Одновременно с составлением акта производится опломбирование водомера.
5. С эксплуатирующей организацией заключается договор об использовании данных приспособлений для начисления оплаты за использованную воду.

Установить бесплатно — кому закон обеспечивает бесплатный монтаж приспособления

Следует заметить, что по закону бесплатно, установить счетчик на воду может определенная группа граждан.

Бесплатно данной услугой могут воспользоваться:

• граждане с совокупным доходом ниже прожиточного минимума;
• участники ВОВ;
• недееспособные граждане относящиеся к первой и второй группе;
• граждане воспитывающие детей инвалидов.

Проверка работоспособности системы

Для проверки правильности всего монтажа, собранную систему необходимо подключить к водопроводу. Для этого очень медленно открывают шаровой кран, отсекающий от стояка систему внутриквартирного водопровода. Сразу после запуска системы проверяют абсолютно все резьбовые соединения на герметичность, выявляют, нет ли где-то течи.

Если все нормально, то вам остается просто подать заявление и подождать прихода официального инспектора водоканала. Контролер тщательно проверит правильность вашего подключения, сделает пробный пуск и посмотрит, работает ли устройство. После этого он опечатает счетчик пломбировкой, а также составит официальный акт ввода в использование.

Как врезается водяной счётчик в водопровод

Врезка водомера в систему центрального водоснабжения из металлопластиковых или полимерных труб – процесс достаточно простой и поэтому вполне выполнимый самостоятельно.

Полипропиленовые трубы без особых проблем разрезаются при помощи специального инструмента или простого ножа. Соединение такого трубопровода также очень простое, однако, требует наличия специально ручного паяльника.

При этом вне зависимости от материала труб, все работы по врезке водомера проводятся в определённом порядке.

1. Разрезается труба и выполняется подключение к отсекающей водопроводной арматуре заранее собранного узла счётчика контроля потребляемых водных ресурсов. Для уплотнений соединений используют паклю или монтажную ленту.
2. После завершения подключения к центральному стояку водоснабжения переходят к выполнению замеров размещения ответного резьбового соединения.
3. Измеренный участок трубопровода вырезается и на его конце нарезается резьба или устанавливается фитинг. Для соединения пропиленовых частей используют паяльник.
4. С водомера скручивается обратный клапан совместно с накидной гайкой и накручивается на подготовленное резьбовое соединение.
5. На следующем этапе накидная гайка снова накручивается на прибор контроля потребления водных ресурсов.
6. Открывается кран на центральном стояке для возобновления подачи воды в квартиру и проверяется герметичность всех соединений.
7. В случае обнаружения протечки нужно выполнить затяжку резьбовых соединений.
8. Завершающим этапом является вызов инспектора для опломбировки счётчика на воду и выдаче акта о введении прибора в работу.

Если рассматривать врезку прибора контроля потребления воды в металлический трубопровод, то этот процесс усложняется необходимостью резки труб и нарезания резьбы с помощью специальных инструментов.

Какая документация потребуется для ввода счётчика в эксплуатацию

После окончания всех монтажных работ по установке счётчика на воду должен быть составлен акт, подписанный всеми заинтересованными сторонами.

В документ должны быть внесены данные о приборе, дата его монтажа, информация о потребителе воды и представителя водоканала.

Кроме акта домовладелец должен иметь следующие документы на водомер:

• паспорт на прибор учёта воды, в котором указываются первичные данные о расходе водных ресурсов, а также сведения о времени установки или замены оборудования;
• документ, удостоверяющий поверку водяного счётчика в котором должна быть указана дата повторного проведение контроля качества работы прибора.

Для плановых проверок прибора его демонтируют и предоставляют в специальную компанию для сверки точности показаний водомера.

Как видно, правила установки или замены счётчика на воду в квартире не такие уж и сложные для проведения своими силами. Естественно, что возможны некоторые отклонения от обобщённой технологии в зависимости от требований, предъявляемых к приборам в разных регионах страны.

Если в собственных силах и правильности проведения работ уверенности нет, то лучше обратиться за помощью к сертифицированным компаниям, которые помимо установки прибора будут контролировать периодичность сверок.

Технология монтажа

Перед тем, как приступить к установке приборов учета холодной и горячей воды, необходимо ознакомиться со всеми прилагаемыми описаниями и инструкциями. Затем раскладывают детали в одну линию, согласно схеме монтажа.

Стрелки на каждом элементе, указывающие движение потока по трубопроводу, должны быть направлены в одну сторону

Установка прибора, предназначенного для учета расхода воды, проводится в несколько этапов.

Сухое соединение

Необходимо для подсчета количества витков и выполняется следующим образом:

1. накручивают аккуратно фильтр на запорный кран, замечая, на каком из витков деталь располагается отстойником вниз;
2. разбирают соединение и наматывают на резьбу фильтра выбранный уплотнитель так, чтобы закрыть им канавку;
3. намазывают на паклю или лен пасту и закручивают фильтр, следя за тем, чтобы соединительный узел не лопнул.

Сборка деталей

Обычно счетчики укомплектованы патрубками с накидными гайками, предназначенными для соединения с трубами, и кольцами из резины или паронита. Сборку выполняют следующим образом:

1. с помощью уплотнителя и пасты накручивают на фильтр патрубок;
2. присоединяют счетчик, используя одну из прокладок;
3. скрепляют обратный клапан со вторым патрубком;
4. присоединяют полученную в результате этих действий конструкцию к прибору учета расхода воды через уплотнительную прокладку.

При этом ручка запорного крана и отстойник фильтра должны располагаться сверху, а счетчик ─ крыльчаткой вниз и циферблатом вверх.

Врезка в трубопровод

Чтобы заменить запорный кран, сначала нужно отключить подачу воды не только в квартире, но и во всем стояке. Сделать это самостоятельно невозможно, поэтому придется обратиться к управляющей компании и вызвать ее представителя. Затем нужно выполнить следующее:

1. замерить длину конструкции;
2. отложить эту величину в сторону внутренней сети, отмеряя от места соединения старого крана с основной трубой;
3. отрезать часть трубы и выкрутить старый кран;
4. соединить конструкцию с основной трубой.

Затруднения могут возникнуть при соединении конструкции из водяного счетчика и других деталей с внутренним трубопроводом. Если для его монтажа использовались металлические трубы, то перед нарезкой резьбы понадобится точно рассчитать длину участка. В этом случае целесообразно демонтировать внутренний трубопровод или его часть, и заменить металлические трубы на пропиленовые или металлопластиковые.

Проверка функциональности системы

Ее проводят по завершению монтажных работ, для чего необходимо:

• включить подачу воды;
• открыть медленно кран, наблюдая, появится ли течь.

Если протекания не наблюдается и прибор для учета расхода воды считает правильно, то обращаются в управляющую компанию и вызывают ее представителя. В согласованное время он должен внимательно осмотреть все соединения, проверить работу, опломбировать счетчик и потом сделать обязательную пометку в техническом паспорте. Иногда пломбированию подвергают и фильтр.

Для поверки прибора учета расхода воды его регулярно сдают в одно из специальных учреждений: для холодной ─ через каждые 4 года, а для горячей ─ через 6 лет.

Проблемы при эксплуатации и их решение

Далеко не все поломки можно исправить самостоятельно. Чаще всего пользователи сталкиваются с такими проблемами:

1. Плохо течет вода. Обычно это связано с тем, что забит фильтр. Для этого вызовите мастера. Дело в том, что на фильтре также стоит пломба, и срывать ее ни в коем случае нельзя. Сантехник почистит сетку и установит новую пломбу.
2. Сорванная пломба. Такое иногда случается. Нельзя скрывать данный факт или пытаться восстановить повреждения. Переопломбирование – услуга платная. Если этого не сделать, и дефект вскроется при плановой проверке, выпишут штраф и пересчитают тариф.
3. Не фиксируются показания. Здесь речь идет о поломке рабочих механизмов счетчика. Вызываются представители, которые снимут прибор. Если срок гарантии не истек, можно требовать компенсации затрат, связанных с ремонтом и заменой.

Пока прибор находится в мастерской, устанавливается временная перемычка. Однако в этот период придется платить среднестатистический тариф по региону на каждого прописанного жильца.

Правила установки счетчиков воды в квартире

Перед началом работ необходимо перекрыть подачу воды в квартиру. Затем надо проверить, надежно ли держит вентиль: откройте крана любом смесителе и посмотрите, не капает ли вода. Если все в порядке, вырезаем участок трубы необходимой длины (сталь режется болгаркой, пластик – специальными ножницами) и приступаем к установке.

Установка фильтра

Первым элементом водомерного узла является фильтр грубой очистки, также называемый грязевиком.

Чтобы понять, какой стороной монтировать изделие, проще всего ориентироваться по стрелке на его корпусе: она должна соответствовать направлению потока воды.

Если узел будет устанавливаться горизонтально, отстойник грязевика должен быть направлен вниз.

Фильтр навинчивается на резьбу, которую следует предварительно нарезать на трубе с помощью плашки. Соединение должно быть уплотнено паклей, сантехническим льном или фум-лентой.

Если трубопровод выполнен из металлопластика или полипропилена, к трубе сначала необходимо прикрепить переходник с наружной резьбой.

Если вы хотите, чтобы система требовала минимального обслуживания, установите фильтр с функцией самоочистки, например, от компании Honeywell. Это достаточно дорогое устройство, но зато оно очень удобно в эксплуатации.

Установка патрубка с накидной гайкой

Эта деталь ввинчивается в выходной патрубок фильтра, также с уплотнением волокнистым материалом.

Перед монтажом второго патрубка с накидной гайкой необходимо установить обратный клапан, который, как и фильтр, навинчивается на конец трубы со стороны выхода.

Для правильной установки также обращайте внимание на стрелку. Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика

Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды

Обратный клапан позволяет предотвратить передавливание воды в смесителе, вследствие чего движущийся в обратную сторону поток будет отматывать показания счетчика. Поскольку давление в системе ГВС практически никогда не бывает выше давления в системе ХВС, обратный клапан в основном устанавливают только на счетчике горячей воды.

При установке счетчика холодной воды своими руками на трубу с выходной стороны вместо обратного клапана следует навинтить муфту, а затем в нее ввинтить второй патрубок с накидной гайкой.

Наличие патрубков с накидной гайкой позволяет легко демонтировать счетчик и заменять его вставкой на время поверки.

Монтаж счетчика

При установке водомерного узла счетчик является заключительным звеном.

Его нужно поместить между патрубками, а затем зафиксировать накидными гайками.

Прокладки, используемые для уплотнения соединения, поставляются в комплекте, но они далеко не всегда являются достаточно качественными. В большинстве случаев весьма желательно заменить «родные» прокладки более надежными.

При монтаже счетчика не забудьте расположить его табло так, чтобы с него было удобно снимать показания. После установки пломбы инспектором водоканала поправить прибор будет невозможно.

Поскольку водоизмерительный узел в сборе является достаточно тяжелым, его лучше прикрепить кронштейнами к стене.

Чтобы быть уверенным, что прибор не жульничает, вы имеете право сдать его перед установкой в службу КИП водоканала для бесплатной поверки.

Какому счётчику отдать предпочтение

В пользу монтажа счётчика на воду своими руками говорит запланированная государством программа установки приборов контроля потребления ресурсов у всех потребителей, причём за их счёт. Поэтому всё равно раньше или позже, но устанавливать такое оборудование придётся.

Наиболее практичным и удобным вариантом считается турбинный механический прибор. Естественно, существуют и более современные электронные приборы, но они достаточно дорого стоят, при этом чаще ломаются. Хочется отметить, что счётчики на горячую и холодную воду отличаются своей расцветкой.

При этом путать такие приборы нельзя, так как сотрудники водоканала не примут такую работу и не допустят такое устройство к эксплуатации

В процессе покупки водомера важно ещё в магазине проверит его комплектацию. В комплекте должен, находится фильтр, уплотнительные резинки, обратный клапан и крепёжные гайки
