Как выбрать ибп для газового котла

По расположению блока аккумулятора

Аккумуляторы могут отличаться по расположению и принципу работы, делятся на встроенные и внешние, резервные, линейно-интерактивные, двойного преобразования.

Встроенный

Приобретая источник питания для котла со встроенным аккумулятором, стоит иметь в виду, что его запас ограничен.

При отключении электроэнергии ИБП такого типа постепенно выдает необходимое количество энергии для котла (оно не слишком велико), в среднем хороший аккумулятор продержится около десяти часов.

Можно подсоединить бензиновый или дизельный генератор после отключения электричества, чтобы подпитывать бесперебойник, но тогда возникнет другая проблема: в помещении прибор не сможет долго работать, так как выхлоп затруднит дыхание и оставит в доме неприятный запах.

Внимание! Подключать генератор к газовому котлу категорически запрещено, так как нестабильное напряжение первого агрегата может повредить электронику второго

Внешний

На ИБП с таким аккумулятором можно подключить еще один внешний источник. Для этого должен быть отдельный паз. В таком случае продолжительность работы бесперебойника увеличится.

У внешних батарей имеется еще одно положительное свойство – подзарядка. При наличии генератора, работающего на бензине или дизеле, есть возможность для поочередной подзарядки истощающихся емкостей.

Фото 1. Источник бесперебойного питания для газового отопительного котла с внешним аккумулятором Cyber Power.

Устройство может работать на открытом воздухе, поэтому никаких негативных последствий от его функционирования наблюдаться не будет. При выходе из строя одной батареи вторая продолжит функционировать (в это время можно купить новый аккумулятор).

Резервные источники

Резервные ИБП для газового котла обладают следующими достоинствами:

доступная ценовая категория;
возможность монтажа на стену и пол;
компактные размеры.

Низкая цена и небольшие габариты достигаются за счет отсутствия стабилизатора. Следовательно, такой ИБП можно использовать лишь в домах, где наблюдается стабильное напряжение в сети.

Внутри агрегата находится датчик, который при нехватке напряжения отключает питание от сети и задействует внутренние ресурсы. В среднем, его возможностей хватит на промежуток от нескольких минут до двух часов.

Линейно-интерактивный

Такая модель отличается от предыдущей вариации присутствием простейшего стабилизатора. Имеет относительно небольшую аккумуляторную емкость, которой хватает на двадцать минут работы. Есть возможность подключения внешнего аккумулятора, за счет которого время функционирования увеличивается до десяти часов.

Фото 2. Линейно-интерактивный ИБП Legrand может работать до десяти часов, если подключить к нему внешний аккумулятор.

Главное отличие линейно-интерактивной модификации на офлайн-платформе – отсутствие переключения на аккумуляторы при падении напряжения. Это устройство использует преобразованное напряжение в сети при достижении критических показателей.

Минус модели – крайне малая скорость переключения на запасной источник питания, что может негативно сказаться на работоспособности электроники котла, а также нестабильные показатели синусоиды на выходе в момент предельной нагрузки.

Справка! При ограниченном бюджете и желании хотя бы частично защитить газовый котел от перепадов напряжения, имеет смысл рассмотреть ИБП со стабилизатором AVR.

Онлайн-устройство двойного преобразования

Системы двойного преобразования – самые надежные из представленных устройств, однако, и цена на них значительно выше. Подобные системы активно применяют на серверных и иных площадках, где идет работа с дорогостоящим электрическим оборудованием.

Online-ИБП включает в себя блок питания, аккумуляторы и инвертор. Принцип работы – получаемый из сети переменный ток преобразуется в постоянный.

Затем ток превращается снова в переменный, но с одной доработкой – появляется стабильная частота и синусоида. Если отключается энергия, то система переходит на внутренние запасы.

При необходимости можно подсоединить дополнительные аккумуляторы.

Этот тип ИБП обеспечивает максимальную защиту котла. Из минусов следует назвать только один – высокую цену. Плюсов же несколько больше:

мгновенное переключение в рабочий режим при достижении критической отметки;
сигнал на выходе корректен и стабилен;
поддержка необходимых параметров напряжения.

Расчет мощности и времени работы

ИБП для котлов подбирают с учетом суммарной нагрузки.

Следует учесть мощность потребления:

электронных блоков;
вентилятора;
встроенных и подключенных циркуляционных насосов.

К полученному результату следует добавить 40-50%, чтобы исключить повреждение подключением индукционной нагрузки.

Для расчета времени автономной работы пользуются формулой Е = М * В * 100 * К, где:

Е – емкость АКБ (А*ч);
М – суммарная мощность подключенной нагрузки;
В – время (часов);
К – поправочный коэффициент.

Последний элемент необходим для коррекции времени разряда аккумуляторной батареи:

если В = 8 и более, К = 1;
В = 6, К = 1,2;
В = 4, К = 1,3;
В = 2, К = 1,4;
В = 0,5; К = 2.

Выбор ИБП

Сразу оговоримся, что бесперебойник для котла – это совершенно не одно и то же, что для компьютера, а аккумулятор от автомобиля не подойдёт, как заменитель АКБ для отопительной системы. Параметры этих агрегатов совершенно разные, и используя их не по назначению, можно потратить впустую деньги и навредить технике.

Итак, специальные блоки БП для отопительного оборудования могут быть:

Резервными (или Off-Line). Не производят стабилизацию напряжения, а значит, не удовлетворят прихотливую автоматику котла. Кроме того, понижение напряжения в сети, бесперебойник воспринимает, как сигнал к переходу на резервное питание. А поскольку падение напряжения бывает довольно часто, эти «холостые» смены режимов быстро изнашивают технику.
Линейно – интерактивными. Стабилизируют электричество и накапливают его впрок. Но чтобы перейти с режима на режим, такому прибору понадобится время – около 3 — 7 мсек. Ничтожно мало, но ощутимо для автоматики. Хотя КПД такого варианта выше всех (90 – 95%) и уровень шума самый низкий, всё же стоит остановить выбор на третьем типе бесперебойников.
Двойного преобразования, или Оn-line. Именно его принцип работы был описан выше. Электрический ток вначале превращается в постоянный (он может одновременно заряжать АКБ), и сразу преобразуется в переменный нужных параметров и питает технику. Под защитой такого ИБП, котёл всегда «на связи» — для перехода от сети на аккумуляторы не понадобится нисколько времени. Хотя такие преобразования требуют некоторых затрат ресурсов (от чего КПД снижается до 70 %), всё-таки именно данный вид считается наиболее совершенным и надёжным.

Определившись с разновидностью агрегата, переходят к выбору технических параметров. В продаже имеются приборы:

Однофазные.
Трёхфазные.

Для частных домовладений обычно приобретаются однофазные модели.

Бесперебойник для отопления

Рабочее напряжение – ещё один важный показатель, особенно там, где неудовлетворительное качество сетевого напряжения. Говоря просто, этот показатель – границы, в которых ИБП будет работать, не переключаясь на аккумуляторы. Если напряжение упадёт ниже установленного уровня, бесперебойник сочтёт это за отключение.

Как рассчитать диапазон:

В течение длительного времени нужно снимать показания напряжения в конкретной сети и фиксировать все отклонения от нормы, чтобы найти максимальные.
ИБП приобретается с запасом в обе стороны.

Например, если наблюдались скачки до 237 Вольт (+ 8 %), то покупается ИБП, с диапазоном 220 ± 10 %.

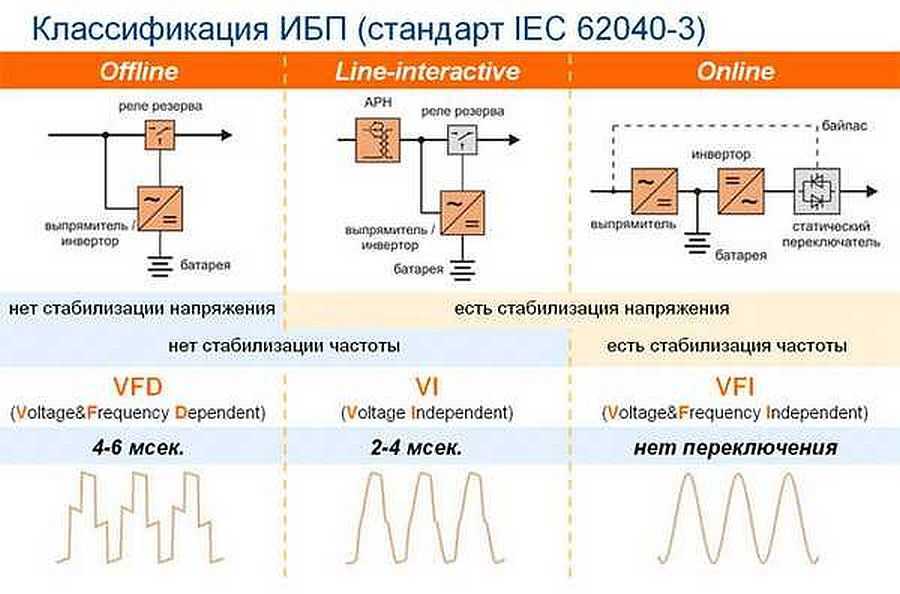

Виды бесперебойников

Сегодня торговая сеть предлагает ИБП трех видов:

off-line (он-лайн) ;
on-line (оф-лайн);
Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

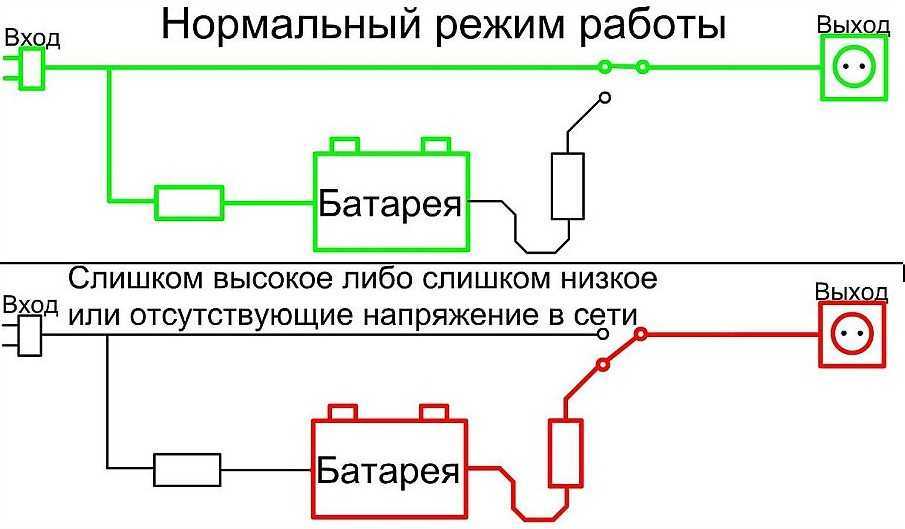

Схема работы оффлайн ИБП (UPS)

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

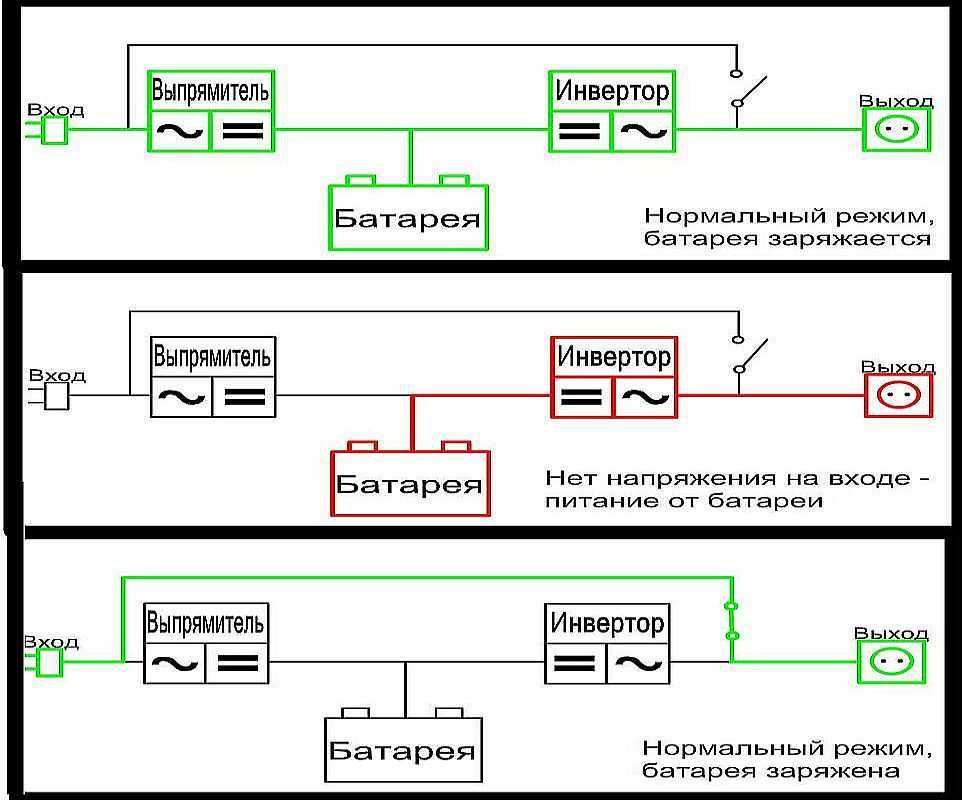

Схема работы онлайн бесперебойника

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

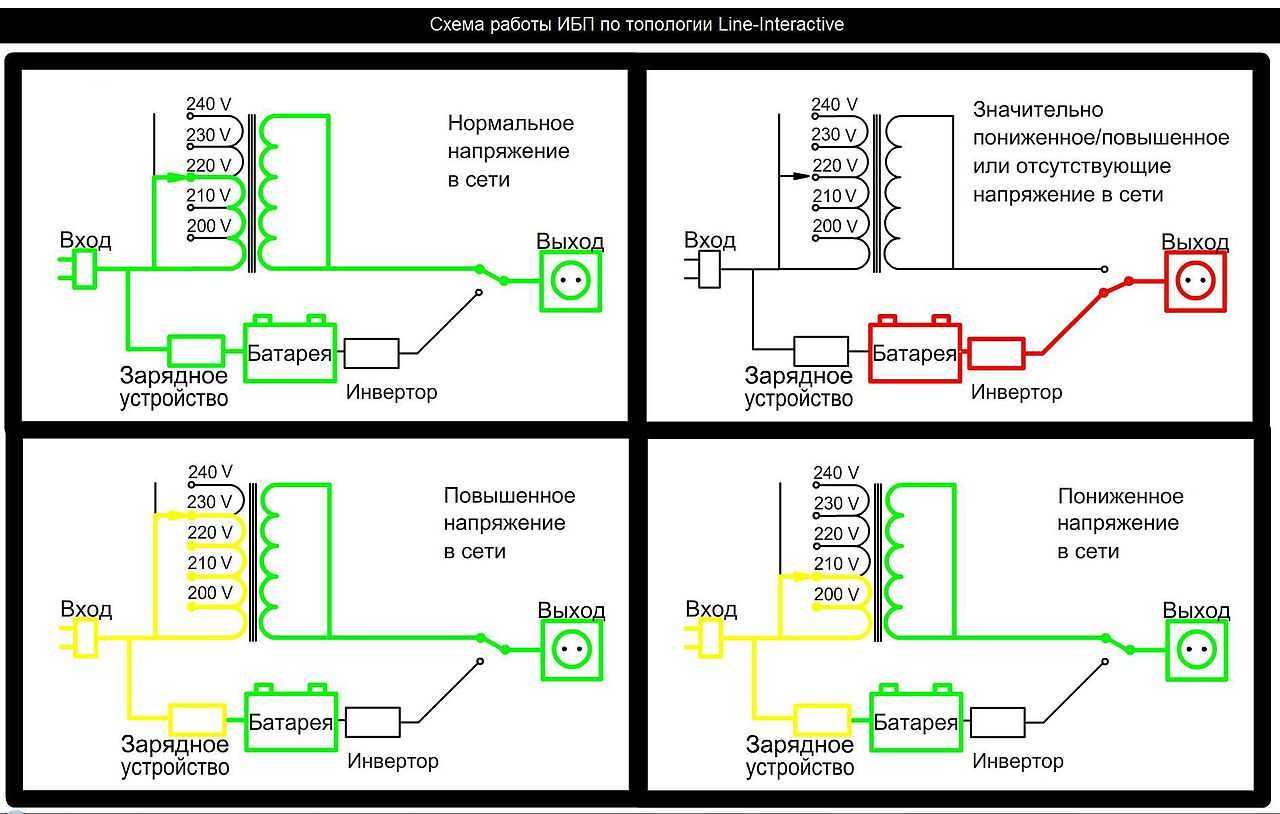

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Бесперебойник для газового котла: какие бывают и какой выбрать

В принципе, отличаться друг от друга источники бесперебойного питания для котла могут не по многим признакам – если быть конкретным, то всего по трем моментам. Самый главный из них – это форма выходного сигнала. В этом отношении они могут иметь либо чистый синус на выходе, либо модифицированный (так сказать, ступенчатая аппроксимация, от которой может заработать далеко не каждый отопительный котел). По большому счету, ИБП с аппроксимированной синусоидой на выходе отлично подходят для всего, чего угодно, только не для котлов и бытовой техники, в которой имеются электрические двигатели

На этот момент нужно обращать внимание в первую очередь при выборе бесперебойника для котла

Следующий момент, который нельзя выпускать из виду, это тип ИБП для котла отопления. В этом отношении их можно разделить на три группы.

Off-Line. При наличии напряжения в центральной сети такие блоки бесперебойного питания подают на котел отфильтрованное электричество, но никак не стабилизированное – при больших перепадах напряжения в большую или меньшую сторону они просто переключаются на автономный источник питания (аккумулятор). С одной стороны это вроде бы хорошо, но с другой происходит быстрый износ аккумуляторной батареи.
On-Line. Их еще называют бесперебойники двойного преобразования – сначала сетевое электричество понижается до 12 вольт, а потом повышается. Преимуществом такого подхода к делу является чистое и стабильное напряжение на выходе без перепадов – при провалах напряжения в сети недостаток тока восполняется от аккумулятора, а большие скачки гасятся трансформаторами. Несмотря на такое устройство, этот тип бесперебойников для котла отопления не лишен и недостатков: во-первых, это низкий КПД, во-вторых, малый ресурс аккумуляторных батарей и, в третьих, высокая стоимость.
Line-Interactive. Этот вид ИБП можно назвать попыткой устранения недостатков, присущих двум вышеописанным типам источников автономного питания. Он имеет встроенный стабилизатор напряжения, который качественно выравнивает сетевой ток, а также встроенное мощное зарядное устройство, позволяющее быстро восполнять запас электроэнергии. В общем, попытка более или менее удачная, и на сегодняшний день так называемые интерактивные источники бесперебойного питания являются самым оптимальным вариантом. Но на данный момент это самые дорогие ИБП. Существует две разновидности подобных бесперебойников – как и все остальные подобные устройства, они могут иметь либо чистый синусоидальный выход, либо ступенчатую аппроксимацию.

В принципе, выбирать из чего есть, но это еще не все, на что нужно обратить внимание – немаловажным фактором является мощность ИБП для котла. При ее недостатке котел попросту не запустится – как минимум для нормальной работы стандартного настенного двухконтурного котла понадобится приобрести источник бесперебойного питания с пиковой мощностью около 500Вт. Она нужна для запуска насоса

Она нужна для запуска насоса.

Кроме всего прочего, обратить внимание нужно и на емкости используемых аккумуляторов, которые оказывают непосредственное влияние на время работы котла после отключения сетевого электричества. Как правило, стандартный ИБП не рассчитан на длительную работу – максиму до часа. В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше

Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей

В этом отношении лучше присмотреть устройство бесперебойного питания для котла с возможностью подключения внешнего аккумулятора – за счет его большой мощности время работы котла в автономном режиме можно увеличить до 10-ти часов, если не больше. Все зависит от того, сколько денег вы готовы потратить на приобретение дополнительных аккумуляторных батарей.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Почему это важно?. Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала

Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос

Рейтинг ИБП для газовых котлов

Рассматривая какой ИБП лучше для котла, не забывайте, что для техники с электронным управлением подходят только устройства с правильной синусоидой. В описании к необходимому товару также может быть указана немодулированная синусоида. В рейтинг ИБП вошли модели, в характеристиках которых указан чистый синус.

Рейтинг ИБП для котлов включает только устройства типа on-line, так как они гарантировано совместимы с автоматикой даже самой капризной техники. Помимо этого, они фильтруют помехи и обеспечивают максимальную защиту от скачков напряжения, различных импульсов, ВЧ-помех и прочих проблем с электропитанием.

Топ лучших ИБП на 24 В

Helior Sigma 1KSL 24V – оптимальное решение для бесперебойной работы котла и насосов небольшого загородного дома, площадью не более 250 м2. Отличается низким уровнем шума, компактными размерами и достаточно высокой надёжностью. Имеется специальный режим работы от генератора. Из недостатков – относительно узкий диапазон параметров входного напряжения.
Tieber T1000 24V 12A / Zenon Ultra 1000LT-24 12A – два одинаковых устройства, основным отличием которых является дизайн передней панели. Отлично работает с низкокачественными питающими сетями. Имеет широкий диапазон допустимых значений входного напряжения – от 110 В до 290 В и высокий зарядный ток.
East (Lanches) EA910II LCDH – может использоваться с относительно устойчивыми питающими сетями. Обладает информативным дисплеем, имеет средний уровень шума и относительно узкий диапазон входного напряжения – от 150 В до 290 В.

Лучшие ИБП 2021 на 36 В

Stark Country 1000 on-line 12A – рекомендуется использовать для мощных отопительных систем в коттеджах, площадь которых превышает 300 м2. Отличается привлекательным дизайном, высоким зарядным током и широким диапазоном питающего напряжения – от 105 В до 295 В. Основной недостаток – это низкая информативность дисплея.
Tieber T1001 36V 12A / Zenon Ultra 1000LT-36 12A. Их рекомендуется применять с аккумуляторами большой емкости. Это позволит обеспечить более 72 часов автономной работы маломощной отопительной системы.
Inelt Monolith K1000 LT – отличает высокой надежностью и удовлетворительным диапазоном входного напряжения – от 120 В до 300 В. Имеет несколько устаревший дизайн и низкий зарядный ток.

От чего зависит мощность ИБП

Мощность ИБП зависит от величины подключаемой нагрузки: необходимо, чтобы её хватало на запуск котла и насосов, благодаря которым циркулирует вода в системе отопления.

Обычно с газовым котлом используется циркуляционный насос. У обоих приборов в паспортах указываются потребляемые мощности в Вт или ВА. Казалось бы, нужно сложить эти мощности и подобрать подходящий ИБП. Однако этого недостаточно — причина в особенностях работы насосов.

Насосы работают на электродвигателях, а значит для запуска им нужен большой пусковой ток. Иначе говоря, в момент включения насосы потребляют мощность больше той, что в характеристиках.

Что такое ИБП, принцип работы

ИБП или источник бесперебойного питания – это оборудование, взаимодействующее с первичными источниками тока и стабилизируя его для предотвращения выхода из строя других приборов и агрегатов, работающих от электроэнергии. Источники бесперебойного питания активно используются для компьютерной техники и газового оборудования, причем каждый тип техники требует своего варианта ИБП, согласно технических характеристик оборудования.

Системы ИБП спроектированы не одинаково, и выбор неправильного типа системы для вашего газового котла может иметь катастрофические последствия

Прежде чем выбрать систему ИБП, важно найти время, чтобы изучить технические характеристики котла

Например, тип охлаждающих вентиляторов, устанавливаемых в системах ИБП, может варьироваться от небольших недорогих котлов до габаритных отопительных систем, применяющихся в больших помещениях или складах.

Расчет времени резервного питания

Продолжительность автономной работы котла напрямую зависит от ёмкости аккумуляторных батарей. Как правило, в сопроводительной документации к АКБ, указывается, сколько времени она сможет поддерживать работу приборов при разной нагрузке.

Для того чтобы рассчитать время самостоятельно, нужно знать три величины:

Рабочее напряжение батареи (например, 12 Вольт).
Ёмкость батареи (указывается в Ампер-часах в документации).
Общую мощность всех приборов, которые будут к ней подключены.

Формула расчёта времени:

T = E × U ÷ P

Т – Время независимой работы.
E – Ёмкость АКБ.
U– Напряжение батареи.
P– Полная мощность в ВА (Вольт Амперах), а не Вт. Суммарную мощность приборов в Вт нужно разделить на 0,7 чтобы получить значение в ВА.

Результаты будут приблизительными (на практике время будет чуть меньше), поскольку нужно учитывать коэффициенты полезного действия, разряда аккумулятора и т.д.

Примерный расчёт к АКБ на 100 Ач показывает, что при нагрузке в 0,5 кВт, его работы хватит на 2 часа. Тот же аккумулятор при 300 Вт поддержит работу в течение почти 3,5 часов.

Важно помнить, что со временем ёмкость батарей падает. Хороший уход – это содержание в чистоте, температурный режим и проветривание

Особенно быстро батареи «садятся», при длительных простоях, без заряда-разряда.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения. Существует 2 типа выходного напряжения:

Существует 2 типа выходного напряжения:

чистый синус

квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом

Как выбрать ИБП для газового котла

При выборе блока питания нужно оценить каждую модель по следующим параметрам.

Первый критерий – тип устройства. Различают резервные, интерактивные и с двойным преобразованием. Резервные не подходят для помещений со скачками тока. Несмотря на низкую цену и наличие синусоиды для блоков управления высокой чувствительности, придется дополнительно купить стабилизатор, чтобы избавиться от негативного воздействия скачков. Кроме того, переключение котла на внешний источник питания происходит с большой задержкой.

В интерактивных блоках стабилизатор и инвертор уже установлены. Прибор будет работать долго и сможет отключиться молниеносно. Впрочем, иногда даже этого времени хватает, чтобы огонь в камере погас.

ИБП с системой двойного преобразования включается мгновенно, хотя стоит дороже аналогов.

Второй параметр – емкость батареи. Действует правило: больше не меньше. Размер батареи влияет на срок автономной работы.

Третий показатель – количество потребляемой мощности. Этот параметр рассчитывается индивидуально и зависит от емкости АКБ и уровня постоянной нагрузки.

Четвертый – синусоида. Ее форма бывает аппроксимированной или обычной. Рекомендует отдавать предпочтение второму виду, иначе подключенные устройства будут быстрее изнашиваться и раньше сломаются.

Пятый критерий – с какой скоростью происходит переход на резервное питание.

Шестой – длительность эксплуатации. На нее влияет внутренняя структура батарей и режим.

Следующий критерий – наличие заземления.

И последний – производитель, его репутация, отзывы покупателей. По мнению профессионалов, предпочтительны марки TEPLOCOM, Оптима, Powerman, Энергия, Бастион.
