Как сделать искрогаситель на трубу своими руками

Что такое искрогаситель

Искрогаситель — это защитное приспособление, которое устанавливается на выходном отверстии дымовой трубы. Во время интенсивной работы печи из него вылетает большое количество искр, каждая из которых может стать причиной пожара. При этом, в опасности находятся все горючие объекты в радиусе до 300 м от трубы (в зависимости от направления ветра). Искрогаситель останавливает искры, но не препятствует выводу дыма и не влияет на качество печной тяги.

Внешне искрогаситель представляет собой сетчатый цилиндр, верхняя часть которого накрыта защитным колпаком (конусом), а внутри имеется переходник для установки на трубу. Когда дым попадает в корпус приспособления, он свободно выходит наружу сквозь сетку. Искры же имеют больший размер и застревают в ячейках сетки. Верхний колпак служит защитой для дымохода, отсекающей дождевую влагу или попадание снега.

Описана самая простая конструкция встречаются и более сложные варианты, состоящие из нескольких отсеков. Кроме того, есть искрогасители без сетки. Вместо нее установлен сплошной металлический цилиндр, а дым выводится в зазор между защитным колпаком и бортиками искрогасителя. Искры вместе с дымом не выходят, так как они тяжелее и падают в нижнюю часть корпуса.

Делаем искрогаситель самостоятельно

Правильный искроулавливатель можно сделать из алюмоцинка или нержавеющей стали своими руками. Для начала необходимо выбрать конструкцию и нарисовать эскиз, чертеж, зная диаметр дымохода на который будет установлен искрогаситель.

Инструкция по сборке на примере дефлектора Цаги, состоящего из:

  • Насадки на трубу;
  • Обечайки;
  • Колпаковой крышки;
  • Фартука для сбора искр.

Пошаговый процесс сборки:

  • Центральную часть можно отрезать от трубы большего диаметра, которая будет одеваться на дымоход в виде насадки.
  • Ее верхнюю часть раскатывают до конусообразной формы приблизительно до середины обечайки.
  • При помощи заклепок крепят металлические пластины к кожуху. Этот кожух вырезается ножницами по металлу и одевается на дымоход.
  • Предпочтительно сделать фартук под кожухом на расстоянии 60 мм, который будет служить для улавливания падающих искр и препятствовать их распространению по кровле.
  • Фартук закрепляется точечной сваркой и крепится в виде воронки. Для более плотной состыковки на трубе необходимо сделать углубление, в дальнейшем, после закрепления фартука, этот стык обрабатывается герметиком.
  • На фартуке также необходимо прокатать ребра жесткости и сделать отверстия для слива.
  • Верхнюю часть обечайки закрывают насадкой, на несколько десятков мм меньше диаметра трубы. Крепеж осуществляют заклепками из нержавейки.
  • Высота и ширина дефлектора будет зависеть от диаметра трубы дымохода. Например, если диаметр трубы дымохода равен 120 мм, соответственно высота дефлектора будет равна 144 мм, а его ширина 240. Для дымохода диаметром 140 мм, значения дефлектора несколько изменяться – 168 мм и 280 мм.Для надежного закрепления двух металлических частей, необходимо на месте их нахлеста высверлить отверстия нужного диаметра. Вставить в них заклепки, затем, воспользовавшись заклепочником, захватить шляпки заклепок и плавно сжать.
  • Для пущей надежности необходимо закрепить конструкцию дополнительными ребрами жесткости.

Инструкция по монтажу искрогасителя с металлической сеткой

  • Нарисовать эскиз будущей конструкции.
  • Обернуть дымоход внахлест 10 – 15 мм сеткой из нержавеющей стали и отрезать.
  • На место нахлеста приложить полосу металла с выступом от оголовка трубы на 30 – 50 мм.
  • Затем заклепками закрепить сетку к трубе, после чего полосу оцинкованного металла прикрепить к сетке.
  • Для изготовления зонта-дефлектора на листе из оцинкованного металла необходимо вырезать круг, диаметр которого будет больше диаметра искроулавливателя.
  • На круге отметить угол в 20 градусов и вырезать этот сектор.
  • Оставшуюся часть заготовки свернуть в виде «кулька».
  • Стороны «кулька» закрепить внахлест клепками.
  • Теперь остается соединить зонт и свернутую в цилиндр сетку с прикрепленными к ней тремя полосами оцинкованного металла. Соединение между двумя основными частями искрогасителя производится при помощи заклепок.
  • Собранная конструкция крепится на оголовке трубы дымохода хомутом подходящего диаметра, для обеспечения в дальнейшем простоты демонтажа для прочистки трубы и искроулавителя от сажи.

Монтируем дефлектор и крепим готовый искрогаситель

  • Из листа металла вырежем окружность и согнем по всему периметру, в итоге получится конус с диаметром немного большим, чем диаметр основной трубы.
  • Сгибы конуса закрепим клепками.
  • К основанию и металлической сетке дефлектор крепится при помощи полосок из металла, которые либо фиксируются заклепками, либо привариваются.
  • Далее крепеж искроулавливателя осуществляется с использованием болтов или саморезов.
  • Также необходимо предусмотреть возможность прочистки труб, то есть демонтаж крепления должен осуществляться как можно проще.

Популярные модели

Искрогасители для дымохода бывают разными. Выделяют два основных вида, которые используются чаще всего:

  1. Искрогаситель-кожух. Такие приборы часто создают своими руками из подручных средств.
  2. Искрогасители-дефлекторы. Такие модели предназначены не просто для того, чтобы гасить твердые частицы. Они усиливают тягу в дымоходе путем перенаправления потоков ветра.

Искрогаситель-кожух

Искрогасители-кожухи пользуются популярностью благодаря простоте конструирования. Можно собственноручно сделать отверстия в трубе или присоединить к ней насадку-сетку. Отрицательным свойством такого устройства является необходимость периодической ревизии искрогасителя.

Рекомендуем ознакомиться: Как самостоятельно построить столбчатый фундамент из ПВХ труб — пошаговая инструкция

Сетка и перфорации быстро забиваются. На них оседают продукты горения и тяга постепенно снижается. Это обуславливает необходимость часто прочищать такой искрогаситель. Есть модели кожухов, которые продаются уже в собранном виде, их нужно только присоединить к дымоходу.

Искрогаситель-дефлектор

Искрогасители-дефлекторы более современные устройства. Они имеют эстетичный вид и не снижают тягу в трубе. Такие искрогасители могут оснащаться сетками и перфорациями.

Отличительной особенностью такого устройства является наличие места сужения. Оно способствует увеличению тяги внутри искрогасителя. Такой феномен подчиняется закону Бернулли: в местах с меньшим сечением трубы увеличивается скорость потока, при этом снижается его давление. Снижение давления приводит к увеличению тяги.

Место сужения может находиться в любой части искрогасителя. Существуют разные модели. Некоторые из них по строению напоминают искрогаситель-кожух, но отличаются лучшей аэродинамичность.

Отрицательные свойства таких искрогасителей те же: их сеточки и перфорации быстро забиваются твердыми частицами. Эта проблема была решена в Центральном аэрогидродинамическом институте (ЦАГИ). Искрогасители, которые там конструировали, носят название института.

Искрогаситель-дефлектор ЦАГИ включает в себя:

  • Нижний цилиндр — патрубок. Он является продолжением трубы дымохода.
  • Место сужение между патрубком и диффузором.
  • Диффузор — расширенная часть искрогасителя.
  • Крышка-зонтик. Она защищает устройство от осадков и крепится на расстоянии от диффузора с помощью ножек.
  • Наружный цилиндр или обечайка. Это цилиндр большого диаметра, который крепится снаружи к искрогасителю и способствует перераспределению газов вверх и вниз.

Такой искрогаситель позволяет тушить горячие частицы и усиливать тягу. Он не способен задерживать копоть.

Сделать самому или заказать прибор?

Искроуловители на заказ — довольно распространенная опция. Если вы доверяете исполнителю, то можете рассчитывать на хороший срок службы и полную исправность. Но так бывает не всегда, особенно, если изготовитель решит сэкономить на материале.

Если вы решили изготовить искроуловитель самостоятельно, у вас может уйти на это больше времени. При этом вы сможете полностью контролировать процесс, начиная с выбора и приобретения материала, и заканчивая конструктивными нюансами.

Советы по выбору

При выборе стоит уделить внимание габаритам трубопровода, типу конструкции и качеству материала. Диаметр устройств, как правило, составляет 80-550 мм

Размеры козырьков зависят от габаритов трубчатых конструкций, которые надеваются на дымоход.

Популярные модели

Существуют упрощенные кожухообразные варианты и решения с функцией дефлектора. Среди последних можно выделить следующие популярные модификации:

  1. ЦАГИ;
  2. Аппарат Григоровича.
  3. Круглый Волпер.
  4. H-образное устройство.
  5. Флюгер.
  6. Тарельчатый.

Сеточный искроуловитель

Простым в изготовлении своими руками для бани считается искрогаситель из сетки. Хотя он менее функционален, все же многие хозяева именно ему отдают свое предпочтение. Процесс изготовления состоит из нескольких шагов:

  • Как и в прежнем варианте, все фрагменты сначала выкраивают из плотного картона;
  • Сеточная конструкция предполагает использование одной гильзы без наружного кожуха. Она будет надеваться на трубу бани. Ее также можно согнуть самостоятельно из листовой нержавейки или найти подходящего диаметра кусок трубы.
  • К отрезку сетки приваривают относительно друг друга 2 прута сечением 5–6 мм2. Теперь из сетки надо согнуть кольцо, чтобы оно плотно вошло внутрь гильзы. В процессе сгибания, сетку слегка простукивают молотком. Это уменьшает напряжение металла.
  • Стык согнутого кольца сваривают, вставляют внутрь гильзы и крепят сваркой или заклепками.
  • К верхним выступам прутов приваривают козырек.

На этом простейший искрогаситель, сделанный своими руками, готов и его можно закрепит на трубу бани.

Самые простые модели искрогасителей

Готовые системы поглощения искр доступны в специализированных торговых точках. К тому же их можно заказать у знакомого мастера-жестянщика. Однако при минимальных навыках слесарной работы изготовить аксессуар можно и своими руками.

Среди наиболее простых моделей — заглушенный отрезок трубы с отверстиями на боковых стенках. Они могут обладать круглой или щелевидной формой. К дымоходу подбирается труба с увеличенным диаметром, чтобы ее можно было надеть сверху, но без большого зазора. В верхней части к трубе приваривают заглушку, а на стенках проделывают небольшие отверстия. Их можно разместить как рядами, так и в шахматном порядке. Нередко умелые мастера заменяют эти прорези горизонтальными щелями, которые можно сделать шлифовальной машинкой.

Несмотря на свою простоту, схема не пользуется большой популярностью. Это объясняется массой минусов, включая:

  • сложности в расчете оптимального количества и диаметра отверстий для комфортной тяги;
  • необходимость частой очистки аксессуара из-за быстрого зарастания копотью.

К тому же, скопления нагара внутри трубы способны вызвать появление плохого запаха внутри банного помещения. В общем, лучше проявить больше терпения и изготовить более качественный искроуловитель.

Еще один нехитрый вариант искрогасителя для бани заключается в закрытии выходного отверстия трубы обычной металлической сеткой. Можно использовать готовую решетчатую конструкцию, которая закрепляется по обводу трубы надежным хомутом. Также можно попытаться создать обод с крепежными элементами — кронштейнами.

Следует отметить, что столь простые варианты широко распространены в специализированных магазинах. Однако при наличии времени и желания их лучше изготовить самостоятельно.

Минусы такой схемы заключаются в быстром загрязнении внутреннего пространства трубы дымохода. Из-за этого приходится отказываться от слишком частой сетки.

Причины чрезмерного нагрева дымоходной трубы

Довольно часто происходит так, что дымоходная труба нагревается до невероятно высоких температур.

Это влечет за собой опасность, поскольку риск возгорания повышается в несколько раз!

Для того, чтобы свести его к минимуму, в первую очередь нужно изолировать все горючие элементы поблизости.

Далее производится укладка утеплителя вокруг дымоходной трубы.

Делать это нужно в обязательном порядке, так как без качественного теплоизоляционного слоя вокруг дымохода вы изо дня в день рискуете своей жизнью и здоровьем.

Причина, почему греется сэндвич-труба в бане, также, скорее всего, кроется в теплоизоляционном слое. Возможно, он со временем износился и требует замены на более новый. В случае, если происходит перегрев новой сэндвич-конструкции, не исключается брак от производителя. Данный товар также нуждается в разборке и замене слоя утеплителя.

Итак, рассмотрим основные причины возникшей проблемы:

  • Дымоход выполнен из одностенной металлической трубы без теплоизолятора, что совершенно недопустимо. В обязательном порядке следует заменить однослойные дымоходные участки сэндвич-трубами, либо же просто дополнить их теплоизоляционным слоем;
  • Возможны ошибки в конструировании сэндвич-трубы. Следует помнить о том, что данная конструкция устанавливается таким образом, чтобы конденсат, образовавшийся внутри, не мог попасть на внешнюю поверхность дымохода.

Пошаговое изготовление и установка искрогасителя своими руками

Рассмотрим вариант пошагового изготовления искроуловителя с зонтом дефлектором, состоящий из корпуса, сетчатой конструкции и дефлекторного колпака.

Необходимые материалы и инструменты

Для самостоятельной сборки такого искроуловителя вам понадобятся следующие инструменты:

  • приборы для измерения (рулетка-сантиметр, уровень и т.п.);
  • отвертка, струбцины, пассатижи и молоток;
  • заклепки в наборе или сварочный аппарат;
  • ножницы по металлу, болгарка, дрель и сверла.

Чертеж и схемы

Приведем пример сборки простого искрогасителя на основе общего базового чертежа.

Обозначим основные составляющие и попутно расскажем, как их изготовить:

  1. Патрубок цилиндрический – стакан, который будет надеваться на трубу дымохода. Для изготовления понадобится металлический лист. Вырезаем из него прямоугольник с длиной, равной длине окружности, лежащей в основании (Рис. 2).

Рассчитать нужные габариты можно по формуле: «L = π × D», где L — длина, π≈ 3,14, а D – нужный диаметр цилиндра. Получившуюся полосу аккуратно изгибаем при помощи трубы, например, в конус, совмещаем края, сверлим на них несколько отверстий и скрепляем заклепками.

  1. Металлосетка – сеть с ячейками. Лучше всего приобрести готовую сетчатую основу из нержавейки. Цилиндр на ее основе изготавливается по той же схеме, что и стакан.
  2. Защитный колпак-зонт– здесь главное правильно выполнить выкройку конуса. Для этого вычисляем требуемый радиус заготовки, используя формулу: «С = √ (h² + (D/2)²)», где C — длина боковой составляющей конуса, h — требуемая высота, D — диаметр. Готовую вырезанную развертку аккуратно сворачиваем конусом (Рис. 3)
  3. Стойки для соединения деталей в единую конструкцию – изготавливаются из того же листового металла. (Рис. 4) Длина стоек определяется размерами конструкции, с учетом нужного запаса снизу (примерно 20 мм под 1-2 заклепки для крепления к стакану). Лучше размещать эти элементы под углом к вертикали — от трубы до краев зонта.

Теперь о сборке. К патрубку «стакану» крепим стойки на 1-2 заклепки. В пространство между стойками-держателями вставляем сетчатый цилиндр так, чтоб он немного вошел в нижний патрубок и уперся в конус. Теперь выставляем грибок — подгибаем монтажные площадки стоек, чтобы они плотно прилегли к внутренней части конуса. Сверлим сквозные отверстия через стойки и зонт, после чего окончательно фиксируем всю конструкцию.

Расчет размеров

Прежде чем приступить к работе нужно замерить габариты дымоотвода, в соответствии с которыми будут отображены эскизы приспособления.

Не менее важно определить правильный размера ячеек – они не должны быть больше 5 мм

Особенности монтажа

Грамотный монтаж зависит от размеров деталей устройства. При малейшем несоответствии диаметров установить искроуловитель на трубу не получится. Для соединения отдельных элементов используют сварочный аппарат. Получившиеся после сварки стыки нужно хорошенько зачистить. Для окончательной фиксации понадобятся заклепки или кронштейны.

Защита стены от перегрева

В процессе работы банной печи, температура ее поверхности может достигать отметки в 400 градусов и выше.

Помимо этого, она излучает инфракрасные лучи, нагревая при этом стены помещения, в особенности близлежащие к ней.

Если отделка стен выполнена из дерева, то постоянный его перегрев может привести к обугливанию и возгоранию.

Дабы это предотвратить, используют специальные огнезащитные составы, а для большей надежности – устанавливают защитный экран для печи в бане. Наиболее популярные материалы для его изготовления:

  1. Металл. Изоляция стен в бане от печки производится чаще всего посредством металлического экрана. Бывают они в основном фронтальными или боковыми. Металлические экраны существенно снижают температуру воздействия на стены;
  2. Кирпич. Кирпичные защитные экраны позволяют как уменьшить излучение от печки в бане, так и защитить стены от длительного воздействия высоких температур. Кирпич для банных печей использовался издавна, поскольку он долго нагревается, затем отдает мягкое тепло помещению, долго остывая;
  3. Листы нержавейки. При помощи данного материала выполняется как обшивка печи, так и близлежащих элементов. Если лист нержавейки тщательно отполировать, то его зеркальная поверхность будет отражать вредное инфракрасное излучение.

Проблема перегрева дымоходов из стали, возможные причины, методы решения

Снижение оборота дыма может спровоцировать угасание огня внутри топки. Превышение тяги, напротив, вызывает быстрое горение топлива, а также его рассыпание на отдельные элементы. При этом довольно сильная воздушная тяга легко выбрасывает горящие частицы, образуя пучки искр. Любые эксперименты с тягой чрезвычайно опасны, поэтому следует знать, что необходимо предпринять при появлении искрения.

На внутренней поверхности саже и горючим осадкам практически не за что зацепиться. Однако исследования показали, что гладкая поверхность дымоходов, не всегда положительно сказывается на эксплуатационных качествах стальных дымоходов и пожарной безопасности. Что мы имеем? Мы имеем зачастую проблему перегрева стальных дымоходов.

Так в чём же причина, почему на крышах зданий, так часто заметны следы возгораний?

В интернете полно таких фотографий, когда видно, как искры летят из стальной трубы бани. Но опасность возгорания существует и в жилых помещениях. Дело в что, многие дачники не осознают своей ответственности за пожарную безопасность и сами монтируют неподходящие дымоходы неправильным способом, в результате в дымоходе тепло утекает «в трубу».

Тепло утекает, а помещение остаётся холодным, тогда хозяин такой нерадивой печи, начинает подтапливать ещё сильнее, пока огонь в топке не достигнет пикового синего цвета пламени. В результате возникает переизбыток кислорода в печи, если задвижка открыта слишком сильно или дров слишком много и они горят слишком жарко.

При проектировании берут мощность печи и теплоотдачу на входе, но никто не предполагает, что дрова будут догорать уже в самом дымоходе. Если дымоход был рассчитан на температуру на входе, то перекрытия могут не выдержать и возгореться. По этой же причине не следует запихивать дрова в металлический дымоход и набивать топку до самой трубы. Кстати, возможна следующая ситуация: зимой снег сорвал трубу и отработанные газы, а также догорающие микроэлементы уходят не выше уровня конька крыши, а на уровне основания дымохода в самой крыше.

Этот участок может перегреться и воспламениться, поэтому во избежания подобных ситуаций доверяйте установку дымохода профессионалам.

Если даже ваш дымоход не обладает такими жаропрочными характеристиками на выходе, как требуется, можно организовать отвод тепла от дымохода в зоне перекрытий и направить тепло на отопление помещений, предбанников и т.д. Если утилизировать тепло не удаётся, постарайтесь убавить поддув, если и при этом, из трубы летят остатки дров, или дымоход продолжает перегреваться, Вам следует обратиться к печнику, который проведёт осмотр трубы и сделает реконструкцию дымохода.

Если дымоход спроектирован так, что тяга в нём не слишком велика, он будет перегреваться, дымоход должен сделать оборот или полуоброт, на манер русской печки перед выходом из топки, чтобы продукты горения не летели прямиком в трубу, а оставались в печи. При необходимости, если нужной тяги не было обеспечено и тяга слишком мала, а средств для её увеличения нет, во избежание образования задымлённости, необходимо обеспечить вентиляцию дымохода искусственным путём с помощью вытяжки. То есть нельзя допускать не перегрева ни задымления, ни догорания топлива в дымоходе.

Предлагаем ознакомиться Можно ли пить после бани воду

Монтаж дымохода

В сущности, стальной дымоход, установленный правильным способом и по назначению, не является очагом опасности возгорания. Квалифицированные специалисты из компании СД-Модуль помогут Вам с выбором и установкой правильного дымохода.

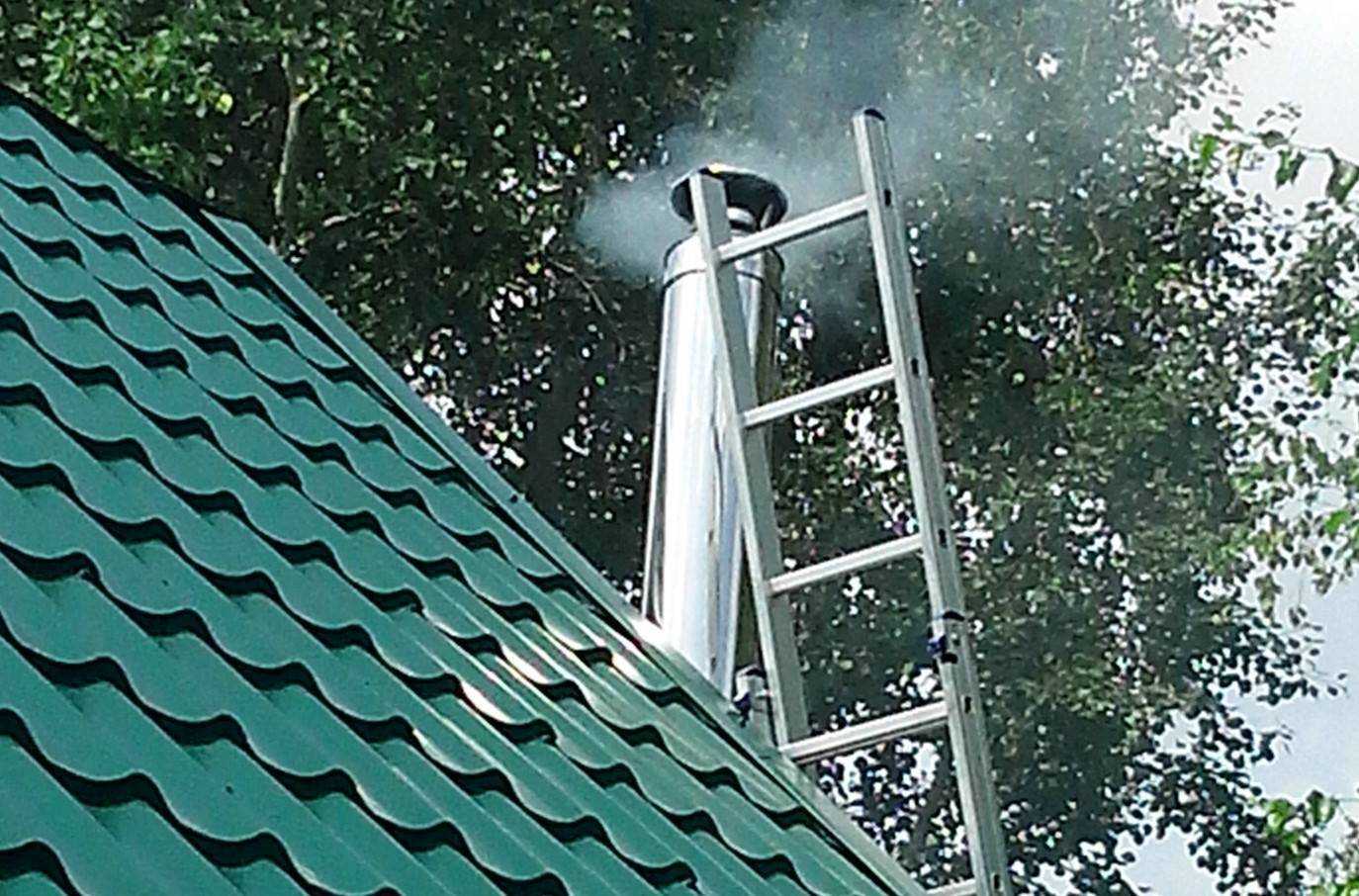

Почему дымит

В случае, если при первичном использовании дымит печь в бане, проблема может быть непосредственно в неправильной установке конструкции. Настоятельно рекомендуем обратиться к специалисту за помощью, поскольку самостоятельно найти и устранить неполадку будет довольно сложно.

Помимо этого, существуют и иные причины почему дымит печь в бане. К ним относятся:

  1. В первую очередь, выходу дыма из дымоходной трубы могут мешать сильные ветра. В большинстве случаев это происходит из-за того, что труба находится несколько ниже конька. Решить проблему можно, сделав трубу более длинной, либо же установить защитный колпак;
  2. Повреждение кровли также может быть ответом на вопрос — почему дымит печь в бане железная. Объясняется это тем, что при наличии чердачного газохода в него попадает влага, которая просачивается через поврежденные кровельные участки. Устранить данную проблему можно лишь посредством починки этих участков;
  3. Железная печь в бане дымит чаще всего из-за чрезмерно загрязненного дымохода или посторонних предметов в нем. Обнаружить данную проблему проще простого, поскольку явным признаком послужит плохая тяга в печке бани. К примеру, очень часто в дымоходных трубах птицы вьют гнезда, а также в незащищенную трубу может попадать мусор и ветки с близстоящих деревьев. Данная проблема решается довольно просто, достаточно лишь прочистить дымоход от сажи, копоти и посторонних предметов. В качестве инструмента лучше всего использовать специальную гибкую щетку с нейлоновым ворсом;
  4. Помимо прочего, причиной задымления может стать слишком большое поддувало. Объясняется это большим количеством холодного воздуха, попадающего в отверстие, который в последствии нагревается и выталкивает дым наружу.

Дымит печка в бане — что делать? Это довольно серьезная проблема, которую проще и дешевле предотвратить, нежели решить.

Внимание! Очень важно правильно сконструировать печь и дымоход, чтобы в будущем не столкнуться с задымлением. В процессе проектирования дымоходной трубы многие забывают учесть высоту конька, из-за чего труба не достает до его уровня

В процессе проектирования дымоходной трубы многие забывают учесть высоту конька, из-за чего труба не достает до его уровня.

Проблемы возникают из-за того, что над крышей образуются сильные потоки воздуха, препятствующие полноценному выходу дыма из трубы.

Именно поэтому еще на этапе проектирования следует учитывать следующие факторы:

  1. Если труба находится на расстоянии 1,5 метров от конька, то ее высота должна превышать уровень верхней части крыши на 50 см;
  2. Если труба расположилась на расстоянии от 1,5 до 3 метров, то допускается установка трубы, высота которой приравнивается уровню конька;
  3. Если дымоход находится на довольно весомом расстоянии, которое превышает 3 метра, то труба должна быть не ниже угла в десять градусов от конька.

Особенности

Всякая конструкция, связанная со сжиганием топлива и отведением вредных продуктов за пределы обогреваемых помещений, несёт опасность для построек. Особенно, когда материал жилища не устойчив к пожарам (допустим, древесина).

Потому при постройке дома требуется соблюдать правила пожаробезопасности. Это касается как печки и котла, так и дымохода, потому что совместно с процессом топливной переработки выбрасываются и продукты сжигания в дымоходную трубу. Данный процесс обычно не обходится без искр, а они в свою очередь могут стать причиной пожара. С целью обезопасить себя и собственное жильё, монтируют особое устройство – искрогаситель на дымоход.

Прибор улавливает искры, устанавливаясь прямо на трубу дымоотведения. Его конструкция включает в себя корпус, сетку для улавливания и гашения искр, элемент для погашения огня и козырёк.

По большому счёту, искрогаситель на дымоход – это обычная сетка с мелкими ячейками. Конструкция элементарная.

Можно выделить ещё и следующие особенности рассматриваемого приспособления:

  1. Данные устройства устанавливаются на дымоходные трубы твердотопливных печек.
  2. Ячейки самой сетки должны соответствовать определённым размерам, а именно быть не больше 5 мм.
  3. Монтаж искроулавливателя производится обязательно, если кровля сделана из материалов, которые могут легко воспламениться.
  4. Устройства требуются тогда, когда дымоход установлен прямолинейно (в банях, саунах и пр.).
  5. Ко всему, искрогаситель защищает трубу от птиц и мусора.

Обратите внимание, что при топлении печки дровами с большим содержанием смол придётся отказаться. Иначе смола, которая будет оседать на сетке, забьёт её, и тяга в дымоходе станет меньше

  • Сетку нужно время от времени чистить.
  • Установку искрогасительной сетки включают в проект дымоходной трубы.

Искрогаситель на дымоход самостоятельно выполнить не сложно, но требуется ответственно подойти к выбору материала сетки. Не все они могут использоваться, допустим, при применении ферритной стали либо оцинкованного металла это может поспособствовать быстрому износу устройства.

Монтаж искрогасителя производят сразу после установки самой дымоходной трубы.

Самым лучшим материалом для сетки считается нержавейка, толщиной 5 мм. Устройства из нержавеющей стали имеют прекрасные свойства прочности, устойчивости к коррозии, характеризуются высоким показателем тепловой устойчивости.

Искры из трубы

Ключевым элементом бани является печь, от правильности установки которой зависит качество и срок службы банного помещения. В процессе обустройства печи следует позаботиться о безопасности всех внутренних и внешних перекрытий, а также обязательно установить искрогаситель на трубу бани своими руками.

Информация

Собрать данный элемент – дело несложное, однако очень важное, так как именно искрогаситель может однажды спасти вашу баню от возгорания.. Конечно, бывают случаи, когда искрогаситель на трубе бани совершенно не действует, и искры продолжают пугать владельцев бани. Это довольно серьезная и опасная проблема, с решением которой не следует затягивать

В большинстве случаев она возникает в прямоточных трубах с большой тягой

Это довольно серьезная и опасная проблема, с решением которой не следует затягивать. В большинстве случаев она возникает в прямоточных трубах с большой тягой

Конечно, бывают случаи, когда искрогаситель на трубе бани совершенно не действует, и искры продолжают пугать владельцев бани. Это довольно серьезная и опасная проблема, с решением которой не следует затягивать. В большинстве случаев она возникает в прямоточных трубах с большой тягой.

Исправить проблему в этом случае можно лишь сделав дымооборот, который позволит уменьшить скорость отвода дыма в трубу.

Помимо этого, проблема может крыться в неплотно прилегающих дверцах топки и поддувала, особенно если на них отсутствует шибер.

Следовательно, через образовавшиеся щели поступает приток воздуха, из-за которого угли разгораются и искрят.

Таким образом, появляется необходимость в некоторой реконструкции печи. Также, необходимо следить непосредственно за процессом растопки, поскольку многие делают это неправильно.

Информация. Чем меньше в конструкции дымохода изгибов и поворотов, тем меньше вероятность появления искр.

Как решить проблему обратной тяги?

Если в бане происходит задымление, а сгорание топлива ослабилось – это явные признаки ухудшения тяги.

Если ваша дымоходная конструкция была установлена ремонтниками «под ключ», перед первой топкой важно проверить тягу. Сделать это можно следующим образом:

  • К печи нужно поднести лист бумаги и наблюдать – если он отклонился в сторону печи, значит все в порядке;
  • Перед печью можно зажечь спичку и сразу же погасить ее. Если дым направился в дымоходный канал, значит с тягой все в порядке.

Основной причиной плохой тяги в большинстве случаев выступает так называемая холодная пробка – участок холодного воздуха в трубе. Решить этот вопрос довольно просто при помощи обычной горящей газеты. Помимо этого, справиться с этой проблемой позволит утепление дымоходной трубы в чердачном пространстве.

К другим частым причинам ухудшения тяги можно отнести:

  1. Труба имеет недостаточную высоту. Дело в том, что у короткого дымохода разница в давлении на входе и выходе ничтожна. Лучше всего размещать дымоходную трубу вблизи конька, в этом случае часть трубы, находящаяся снаружи, будет минимальна (напомним, труба дымохода должна быть выше конька минимум на 50 см;
  2. Сечение дымохода имеет недостаточную величину;
  3. Засор является наиболее частой и простой причиной. Распознать его можно по резкому и сильному ухудшению тяги, а решается данная проблема посредством прочистки специальным ершиком;
  4. Очень часто направление ветра влияет на тягу в дымоходной трубе. Дабы этого избежать, поверх дымохода следует установить защитный грибок.

Заметить первые признаки проблемной тяги легко – если дрова в вашей печи горят с большим количеством дыма, стекло на дверце мгновенно коптится и при открытии дверцы дым сразу ввалится в комнату отдыха – тяга слишком слаба. И если не разобраться, как увеличить тягу в дымоходе, она вскоре станет не только плохой, но и обратной.

Проверить силу тяги в дымоходе вы можете такими простыми способами:

  • Туалетным листом бумаги – как именно он отклоняется.
  • Направлением дыма от сигареты.
  • Появлением дыма в помещении – это уже обратная тяга.
  • Гулом в дымоходе и белым цветом пламени – тяга уже чересчур.
  • Желто-золотистым цветом пламени – хорошая тяга.

Как сделать искрогаситель на дымоход своими руками?

Для этого и был изобретен искрогаситель, который непременно должен быть установлен на каждую трубу дымохода. По сути дела, это простая конструкция из металлической сетки, сверху оснащенная крышкой в виде зонта. Конечно, искрогаситель можно купить, но почему бы не сделать своими руками.

Что такое искрогаситель, и как он работает

Существует много видов искрогасителей, но, несмотря на все отличия, основный принцип работы у них общий:

  • продукты горения выходят наружу каналом дымохода;
  • встречая на пути крышку, меняет свое направление движения;
  • со всех сторон выход оказывается оснащенным мелкозернистой сеткой, которая пропускает через себя дым и при этом гасит искры.

Страшнее всего – это печь или камин в легковоспламеняющихся домах из дерева. Тут все должно быть просчитано и учтено еще на этапе проектирования здания с учетом всех норм пожарной безопасности.

Так что без такой насадки на дымоходе точно не обойтись. Но и дома, построенные из другого материала, которые отапливаются, нуждаются в искрогасителе.

Высокие температуры и сильная тяга могут стать причиной появления искр.

Как сделать самому

По большому счету искрогаситель на дымоход своими руками создать под силу каждому мужчине, если все правильно рассчитать и воспользоваться детальными схемами.

Учесть нужно даже размер ячеек, потому что чересчур большие пропустят искры, а излишне мелкие ухудшат тягу в дымоходе.

А еще не стоит забывать о том, что сетки при эксплуатации забиваются сажей и требуют регулярной очистки. В противном случае, появится обратная тяга.

  • берем кусок трубы нужного радиуса;
  • ставим прутья параллельно;
  • размещаем сверху на них сетку, учитывая, что часть прута послужит креплением к трубе дымохода, и проводим сварочные работы стыков;
  • теперь прижимаем с помощью струбцины один край сетки к трубе и укладываем ее по всему радиусу, обязательно постукивая по ней молотком, что поможет избежать напряжения металла;
  • когда вся сетка для искрогасителя готова, сваркой схватываем края;
  • вырезаем из листовой стали болгаркой крышку и крепим ее к краям прутьев сваркой;
  • болгаркой шлифуются стыки от сварки;
  • где можно, сварочные работы чередуем с заклепками.

Созданная конструкция станет отличным звукоулавливателем, и теперь только остается разместить ее на дымоходе и надежно закрепить. При желании соорудите еще и дефлектор. Для этого вырезаем металлический козырек и гнем его под углом, а места сгибов приклепываем. Конечно, никакое описание работ не даст полной картины действий, как видео с пошаговой инструкцией.

Принцип работы гасителя

Вопрос выбора размеров искрогасителя на трубу дымохода — чисто индивидуальный вопрос, так как этот параметр будет зависеть от размеров самого дымохода. Однако стоит отметить, что чаще всего эта характеристика находится в пределах от 80 до 550 мм. Размер же козырька для устройства будет зависеть от размеров всей трубы.

Если говорить о принципе работы этого устройства, то здесь можно отметить, что он никак не меняется в зависимости от конструкции, схемы или размеров конструкции. Он является довольно простым, а выглядит следующим образом:

  • в отопительной системе сгорает топливо, образуя продукты горения, которые по трубе должны выводиться наружу;
  • при приближении к выходу эти вещества будут сталкиваться с искрогасителем и менять свое направление;
  • прямо на выходе из трубы искры будут отлавливаться искроуловителем и гаситься в этом элементе прибора.

Принцип работы прост, но он достаточно эффективен.

Как решить проблему обратной тяги?

Иногда обратная тяга возникает как временный вариант – только на день или два. Например, если вы давно не использовали печь, а тут из-за сырой прохладной погоды решили растопить. А ведь в печи и в дымоходе уже накопился тяжелый холодный воздух, который сразу станет препятствовать созданию тяги и дым пойдет к вам в гостиную. И что делать с периодически возникающей обратной тягой? Все просто: определите причину и устраните ее. А для подстраховки используйте еще стабилизатор тяги для дымохода – это устройство вторичной подачи воздуха, так, чтобы сила движения воздуха по дымоходу была оптимальной. У стабилизатора есть защитный клапан, который в случае чего предотвратит возникновение слишком сильного давления.

Избавиться от холодного воздуха в дымоходе после долгого перерыва в растопке поможет обычная бумага – сожгите пару листов, слегка нагретый воздух поднимется по трубе и вытолкнет холод. После этого уже растапливайте печь – проблем не будет.

И, наконец, вовремя прочищайте дымоход – и если есть возможность для него установить тройник трубы для очистки, не пренебрегайте этим. Надеемся, что к концу прочтения этой статьи вы уже нашли причину обратной тяги, с чем вас и поздравляем!

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
