Расчет давления в расширительном баке отопительной системы

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

• объем резервуара;
• тип расположения;
• тип накопления энергии;
• номинальное давление;
• стоимость выбранной модели.

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Как отрегулировать в замкнутой системе с расширительным бачком

Контроль этого показателя осуществляется визуально с помощью манометров. Они монтируются на входе и выходе котла, в самом низу и самом верху отопительной системы (в многоэтажном доме), после трёх- или двухходовых клапанов, тройников.

В момент достижения в соответствии с манометром давления критического значения требуется применить предохранительные клапаны. Они позволяют сбросить давление до нужного уровня. Устанавливаются в подающем трубопроводе после котла. Помимо двух вышеуказанных приборов, в группу безопасности также входит воздухоотводчик.

В системе обязательно присутствие сбросных и перепускных клапанов, фиксируемых на байпасе.

Важно! Стоит обратить внимание на давление в воздушной камере расширительного бака. Нельзя допускать его превышения над значением в 1,5 атмосфер

Какое давление воздуха должно быть в расширительном баке системы отопления

Показатель пустой ёмкости воздушной камеры при комнатной температуре. Он должен быть равен статическому значению в резервуаре, заполненном водой. В подобном положении мембрана в равновесии, а давление газа компенсируется жидкостным. На каждые 10 метров напора требуется порядка 1 атм. Несмотря на это, для нормальной работы всей системы достаточно создать показатель, указанный в паспорте устройства.

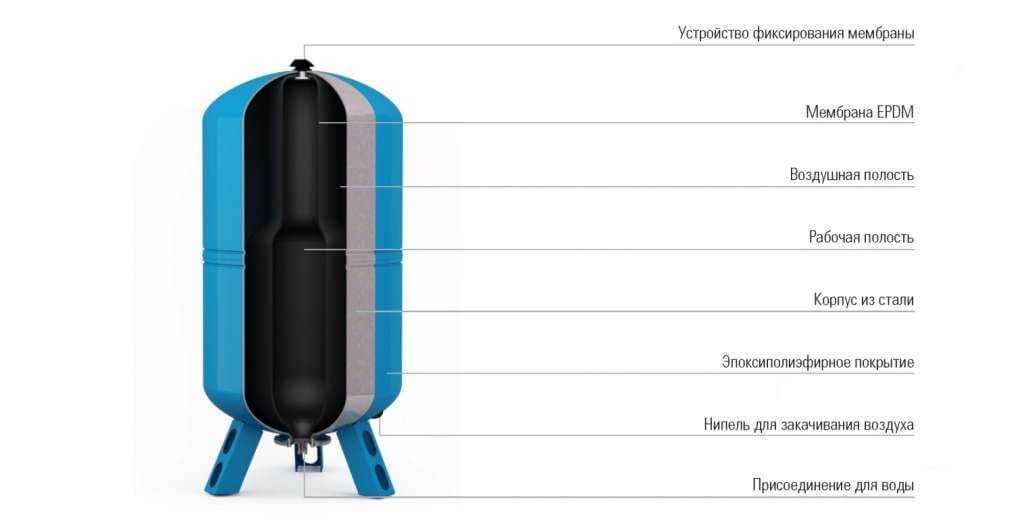

Фото 1. Схема устройства расширительного бака для систем отопления закрытого типа. Стрелками указаны части изделия.

Большинству расширительных баков для благоприятной работы достаточно 0,9 атм. Это связано с давлением, которое создаёт мембрана в течение эксплуатации. Её средний показатель составляет 1,2 атм. Оба значения колеблются в небольшом промежутке с максимальным отклонением 0,1.

Если отопительная система делается не по классическим схемам, для неё проводятся отдельные расчёты: определяется объём теплоносителя, бака, коэффициент пользы и начальное давление зарядки. Для этого следует пригласить специалиста, который учтёт прочие мелкие факторы.

Как проверить показатели

Простейший способ провести измерение — прикрепить манометр. Проблема возникает на этапе подготовки, поскольку в большинстве баков нет места для крепления. В то же время на устройстве должен стоять ниппель, к которому легко подключается компрессор с датчиком.

Справка. Перевести размерность значений несложно: 1 Бар = 1 атм = 0,1 МПа.

Как отрегулировать напор горячей воды в системе

Напор воды — довольно легко настраиваемый параметр. Для этого понадобится:

1. Произвести расчёт. Выполнив его, от полученного значения отнимают 0,2 атм.
2. Перед началом монтажа спустить (или накачать) из системы воздух до нужного показателя.
3. Ёмкость присоединить к трубопроводу и заполнить жидкостью. Процесс делают не спеша, чтобы не упустить момент установки нормального напора.
4. Подключить насос и закачать жидкость до получения эксплуатационного давления.
5. Первое включение устройства происходит после максимального нагрева воды. В этом случае объём жидкости вырастет до значения, учитывающего удельное приращение.

Чтобы сделать регулировку автомобильным манометром, нужно:

1. Отключить нагреватель и подождать 7—10 минут до остановки системы.
2. Закрутить запорные элементы, слить рабочую воду. Если мембрана встроена в котёл, закрыть подачу и обратку.
3. Присоединить насос к ниппелю.
4. Накачать полторы атмосферы, спустить остатки жидкости, затем воздух.
5. Закрыть все клапаны, создать необходимое давление.
6. Снять насос, открыть вентиль, налить воды.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа. Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Циркуляционный насос

Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.

Можно параметры циркуляционного насоса выбрать по таблице

Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.

Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.

Схема обвязки

Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.

В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.

Установка циркуляционного насоса с байпасом

В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.

Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа

Повышение давления в закрытых системах отопления

H2_2

Причины повышения давления из-за образования воздушной пробки в системе закрытого типа:

• Быстрое заполнение системы водой при пуске;
• Контур заполняется с верхней точки;
• После ремонта радиаторов отопления забыли спустить воздух через краны Маевского;
• Неисправности автоматических воздухоотводчиков и кранов Маевского;
• Разболтанная крыльчатка циркуляционного насоса, через которую может подсасываться воздух.

Заполнять водяной контур нужно с нижней точки при открытых кранах стравливания воздуха. Заполнять нужно медленно, до тех пор, пока с воздухоотводчика в самой верхней точке контура не польется вода. Перед заполнением контура можно обмазать все воздухоспускные элементы мыльной пеной, так проверяется их работоспособность. Если насос подсасывает воздух, то под ним наверняка обнаружится протечка.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.
Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Чтобы избежать разгерметизации стыков и отопительного оборудования в систему монтируется гидроаккумулятор или расширительный бак . Этот узел обеспечивает постоянное давление – при расширении вода уходит в него и не вредит системе.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

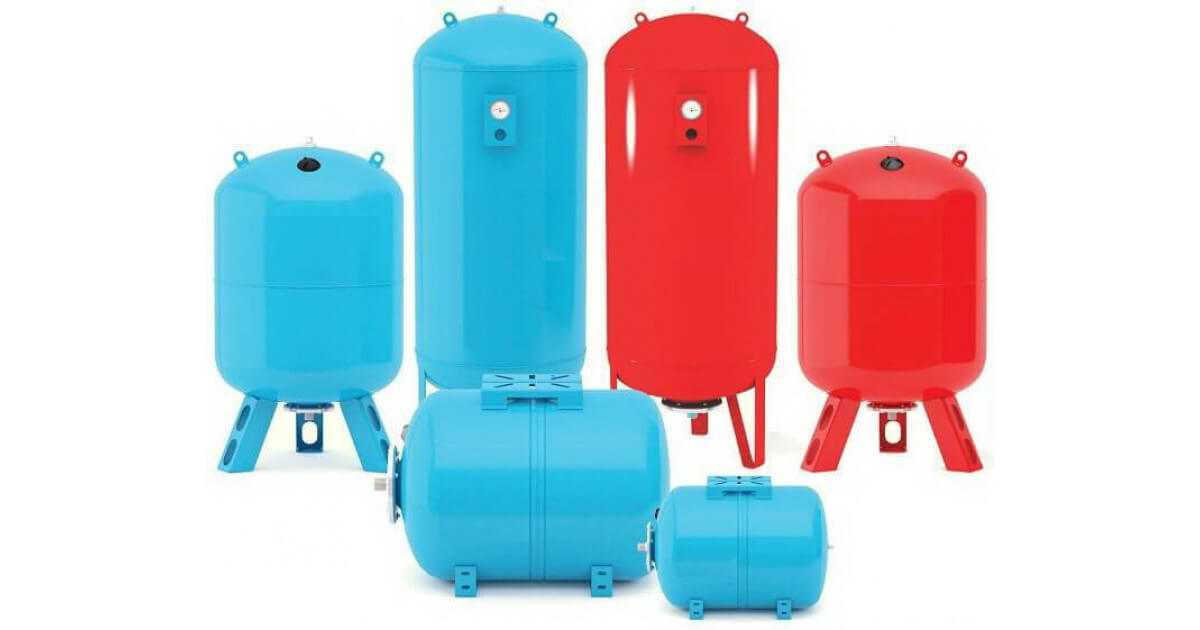

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

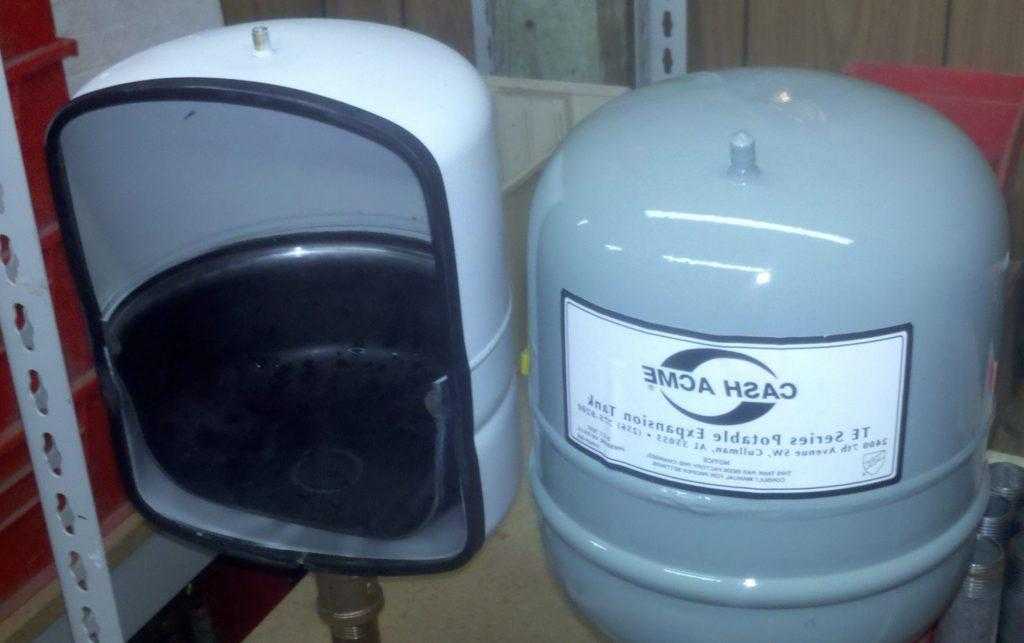

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор.

Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное.

Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.

Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры.

Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной. Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора

Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора.

Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Какие показатели давления используются при регулировке насосной станции?

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Пояснения по расчету

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Виды мембранных баков

Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.

Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.

Закрытый

Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:

1. Жидкостную.
2. Воздушную.

Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.

Открытый

Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:

1. Контрольной трубы.
2. Подачи воды.
3. Сливной.
4. Циркуляционный.

Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.

Какой лучше

Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.

В заключение

Благодаря РБ котёл и отопительная сеть служат дольше. Нет риска аварий

Важно, его правильно монтировать

Добрый вечер вопрос монтаж бани а именно котёл двухконтурный настенный газовый 24 квт Волф. Я убеждаю народ что нужен дополнительный расшерительный бак на систему отопления литров так на 12-14 помимо встроенного 8л у нас там 1-от котла подача и обратка к колекторной группе на 6 выпусков для тёплого пола общая квадратура теплого пола 70 кв метров и ГВС и ХВС скажите Я же прав. Евгений

Необходимый объём расширительного бака определяют расчётом:

VL – полная ёмкость системы отопления (объём теплоносителя в котле, отопительных приборах, трубах, змеевике накопительного водонагревателя и теплоаккумуляторе), л;

Е – коэффициент расширения жидкости, %;

D – эффективность мембранного расширительного бака.

В свою очередь, D = (PV – PS) / (PV + 1)

РV – максимальное рабочее давление (для частного дома средней площади вполне достаточно 2,5 бар);

PS – давление зарядки расширительного мембранного бака, м (0,5 бар = 5 метров, используем значение статического давления, оно определяется разницей между верхней отметкой системы отопления и уровнем установки бака).

Так как мы не знаем ни характеристик вашей системы отопления, ни диаметра труб тёплого пола и их шага, произвести точный расчёт требуемого объёма расширительного бака не представляется возможным.

Длину каждого контура отопления можно установить по обозначениям на подающей и отводящей трубах, подсоединённых к гребёнкам. При производстве на них наносится маркировка в метрах. Отняв от большего значения меньшее, можно узнать длину петли. Зная общую протяжённость всех труб и их диаметр, можно вычислить объём жидкости в них. Количество теплоносителя, которое вмещает котёл, указано в его техническом паспорте. Если имеется теплоаккумулятор, водонагреватель, данные также следует взять из инструкции к оборудованию. Про батареи отопления вы не упоминаете, но, если они есть, также нужно просчитать объём жидкости как в приборах отопления, так и в подводящих трубах. Сложить полученные цифры, это будет общая ёмкость системы. Зная её, вы сможете рассчитать объём расширительного бака самостоятельно.

Нужен ли дополнительный расширительный бак и какой должен быть его объём, очень и очень ориентировочно можно прикинуть, исходя из мощности котла. При отсутствии дополнительного теплоаккумулятора, в циркуляционной системе отопления в среднем приходится:

• для конвекторной разводки — 7 литров на 1 кВт мощности котла;
• для радиаторной — 10,5 л/кВт;
• для тёплых полов — 17 л/кВт.

В нашем случае, исходя из вашего описания, примерный объём системы — 17 л/кВт х 24 кВт = 408 л.

Для приблизительного подсчёта условно примем значения следующих показателей: PV = 2,5 бар; PS = 0,5 бар (высота от верхней точки до бака 5 м); E = 0,029 (вода, 70 ºС).

Считаем по формулам:

D = (2,5 – 0,5) / (2,5 + 1) = 0,285

V = (408 x 0,029) / 0,285 = 41,5 л

Получаем: дополнительный расширительный бак должен иметь объём 41,5 – 8 = 33,5 литра. При выборе между меньшим и большим по объёму вариантом лучше взять больший — 40 л, а не 30 л.

Вы, Евгений, конечно же, правы: дополнительный расширительный мембранный бак в данном случае обязателен. Прикидка, проведенная «на глазок», красноречиво об этом говорит. Однако объём расширительного бака, так же как и другие параметры системы, требуют достаточно точного расчёта, в противном случае отопление может работать нестабильно и недостаточно экономично.

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

добрый день уменя стоит газовый настеный котел унего внутри свой расшеритель есть можно ли поставить допалнительный расшерительный бачок
