Турбированный или атмосферный котел

Напольные одноконтурные газовые котлы и их особенности

Конструкция напольных одноконтурных газовых котлов отличается экономичностью и простотой.

Они способны выполнять единственную базовую функцию — нагревают теплоноситель для отопительной системы. Никаких дополнительных задач эти агрегаты не выполняют, поэтому набор узлов и деталей агрегата ограничен — в работе участвуют только самые необходимые элементы.

Кроме того, напольный способ монтажа позволяет использовать прочные и мощные узлы, обладающие увеличенным весом и возможностями.

Это делает конструкцию более мощной, способной развивать высокую производительность.

Большинство моделей оснащены массивными теплообменниками, обладающими высокой способностью к теплоотдаче и вмещающие увеличенный объем жидкости. Ограничений по весу или габаритам у напольных котлов нет, поэтому мощность может составлять 100 и более кВт.

Многие агрегаты могут соединяться в каскад (обычно до 4 единиц), создавая тепловую станцию большой мощности.

Еще одной особенностью одноконтурных напольных котлов является возможность подключения внешнего накопительного бойлера.

Такая связка позволяет получить не только обогрев дома, но и стабильную подачу горячей воды.

Большинство специалистов считают такой вариант более предпочтительным, чем использование двухконтурного котла, так как режим подачи ГВС из бойлера ровный, без скачков температуры или пауз.

Особенности и отличия

Чем особенен атмосферный двигатель?

По сути, это классический мотор, который устанавливается на большинстве современных автомобилей (уже на первой машине стоял такой вид мотора).

Его название объясняется тем, что для создания топливной смеси необходим воздух. При движении поршня в нижнюю точку происходит его затягивание через карбюратор (ресивер инжектора) и смешивание с топливом (соляркой, бензином).

Чем особенен турбированный мотор?

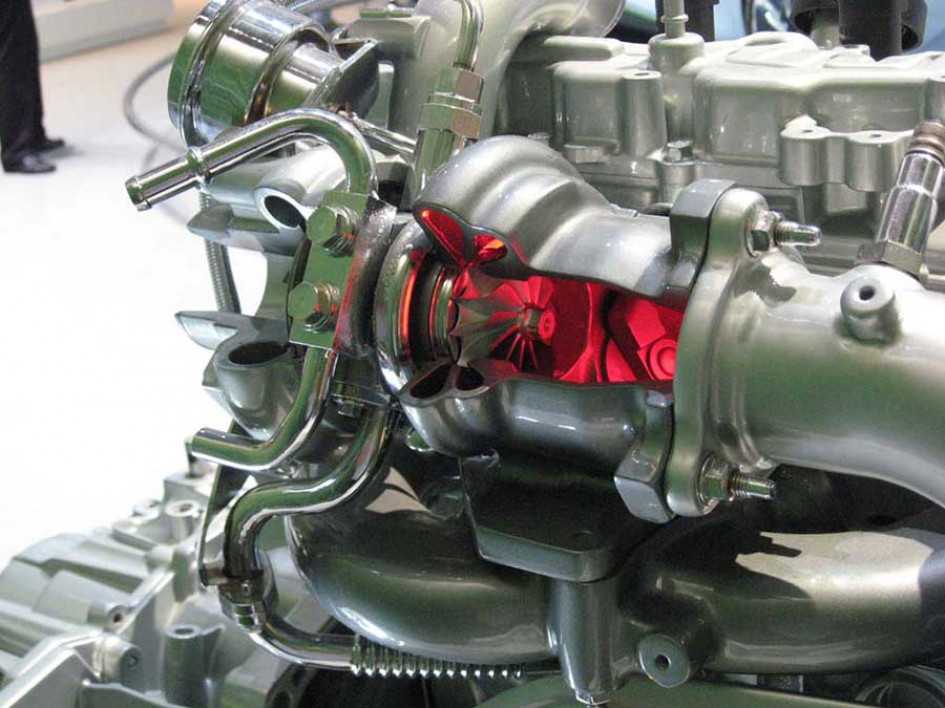

Это модернизированный вид ДВС, в конструкции которого есть специальная турбина. Ее задача – закачать дополнительный объем воздуха к цилиндрам для увеличения мощности двигателя (в среднем прирост составляет 10-15%).

Таким образом, основное отличие атмосферного двигателя от турбированного для покупателя – это мощность и конструкция.

К примеру, при объеме 1.5 литра мощность первого будет 75 лошадиных сил. При этом турбированный мотор (при таком же объеме) будет иметь уже 100 лошадиных сил.

Для полноты картины упомянем и третий вид двигателя – форсированный.

И снова-таки это привычный ДВС, но отличающийся более сложной конструкцией.

Для его разработки часто применяются более дорогие материалы и современные конструкции, призванные повысить мощность до максимального уровня. При этом форсированные моторы могут быть с турбиной или без нее.

Преимущества и классификация двухконтурных котлов

Среди этого множества выделяется котел газовый двухконтурный турбированный, который, в отличие от одноконтурных, предоставляет тепловую энергию не только отопительной системе, но и системе горячего водоснабжения дома. Это оптимальный вариант, так как потребность в горячей воде есть постоянно.

Двухконтурные отопительные котлы имеют ряд преимуществ:

  • Экономичное потребление газа;
  • Компактные размеры;
  • Простота монтажа;
  • Небольшой вес;
  • Отсутствие потребности в оборудовании дополнительного помещения котельной.

Двухконтурные отопительные газовые котлы по конструктивному исполнению бывают:

  • Напольные;
  • Настенные.

По функциональным особенностям они разделяются на котлы:

  • С открытой камерой сгорания;
  • С закрытой камерой сгорания (турбированные).

Какой наити подход в установке системы отопления, а также многое другое вы можете узнать в нашей статье, как делается независимая система отопления Не знаете какого диаметра выбрать трубы для отопления частного дома? Читайте, как выбрать диаметры медных труб.

О том, сколько стоят чугунные батареи, что они из себя представляют, а также достоинства и недостатке по этой ссылке: https://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/chugunnye-batarei-otopleniya.html

Безопасность эксплуатации

Несмотря на безопасность двухконтурного газового турбокотла, любая техника может выйти из строя, поэтому в случае появления в помещении запаха газа необходимо предпринять следующие меры предосторожности:

  1. Немедленно открыть окна и проветрить помещение;
  2. Закрыть шаровой кран на подающем газопроводе;
  3. Не следует включать в помещении свет, электроприборы, а также пользоваться мобильными телефонами;
  4. Позвонить в аварийную газовую службу.

Обвязка турбированного двухконтурного газового котла Baxi ECO Four.

Важно! Конструкция турбированного котла практически полностью исключает попадание газа в помещение, однако несмотря на это, рекомендуется организовать дополнительную вентиляцию в помещении, где установлен котел. Это касается всего оборудования, работающего на газе

Правила отвода дыма в турбированных газовых агрегатах

Отвод отработанных газов у турбированных газовых котлов должен производиться только через коаксиальный дымоход. Чтобы правильно его установить, следует соблюдать следующие требования:

  • труба должна располагаться горизонтально под небольшим уклоном в сторону улицы; если котел конденсационный, то наклон должен быть в сторону агрегата, чтобы конденсат мог стекать в конденсатоприемник;
  • устанавливать дымоход следует с соблюдением требований инструкции, приложенной к устройству;
  • трубу располагают на 1,5 м выше топочной камеры;
  • на оголовок трубы надевают защиту от попадания в нее мусора и насекомых;
  • максимальная длина горизонтального участка дымохода составляет 3 м, но некоторые производители изготавливают дымоход 5 м;
  • расстояние от трубы до оконных и дверных проемов должно быть не менее 0,5 м; до окна над дымоходом – 1 м;
  • в деревянном доме между трубой и стеной следует оставлять зазор в 5 см, его заполняют базальтовой ватой;
  • нельзя устраивать более 2-ух поворотных колен.

Некоторые производители укомплектовывают свои газовые котлы коаксиальным дымоходом. Если такового не предусмотрено, то лучше выбирать трубу того же производителя, что и отопительное устройство. Подходящий диаметр коаксиального дымохода для определенной модели турбированного агрегата указан в инструкции

Конструкция трубы должна иметь закрывающееся отверстие для возможности ее очистки от сажи и конденсатосборник, выведенный в канализацию.Обратите внимание! В исключительных случаях, если дымоход невозможно вывести горизонтально, дымоход его устанавливают вертикально с соблюдением технических требований

Турбированные газовые котлы: как выбрать, принцип работы, достоинства и недостатки

Турбированный газовый котел – это котел компактного размера, который обычно монтируется на стену и имеет камеру сгорания газа закрытого типа и предназначенный для локальных систем отопления на воде с принудительной циркуляцией, фото 1.

Фото 1. Турбированный котел в интерьере кухни

Турбированный газовый котел — советы по выбору, основные особенности

Такой тип котлов обеспечивается притоком кислорода с помощью вентилятора принудительной тяги через двухканальный дымоход. Одним из отличий данного котла от других видов, является конструкция дымохода; дымоход состоит из двух труб – труба в трубе. Через внешнюю трубу (большего диаметра) подается воздух в котел, обеспечивая горение газа, а через меньшую трубу (внутреннею) выходит дым и продукты сгорания газа, фото 2. Такие котлы весьма часто устанавливают в стесненных условиях, где не всегда есть возможность установить стандартную дымоходную систему или в зданиях небольшого размера.

Турбированные котлы могут иметь разный тип дымоходов:

  • вертикальный дымоход;
  • горизонтальный дымоход;
  • вертикальный двухканальный дымоход;
  • подключения к дымоходному каналу.

В основном турбированные котлы производятся двухконтурными.

Фото 2. Дымоходы турбированных котлов

Принцип действия турбированного котла

В турбированном котле установлена камера сгорания закрытого типа. С помощью вентилятора через коаксиальную дымоходную трубу (диаметр не менее 110 мм) поступает воздух в камеру для поддержания горения газа, который подается из форсунок. Продукты сгорания газа выводятся турбиной с помощью вентилятора наружу.

Такие котлы оборудованы автоматикой, позволяющей автоматизировать процесс работы котла. Камера сгорания закрытого типа настенных турбированных котлов обычно выполнена из меди или ее сплавов. Камера напольных котлов обычно выполнена из чугуна, что обеспечивает более длительную эксплуатацию котла (20 – 30 лет и выше), а срок службы настенных котлов примерно составляет 10 лет и выше.

В связи с применением медной камеры котла, во избежание быстрого износа и прогорания такие котлы выпускаются небольшой мощности – до 35 кВт.

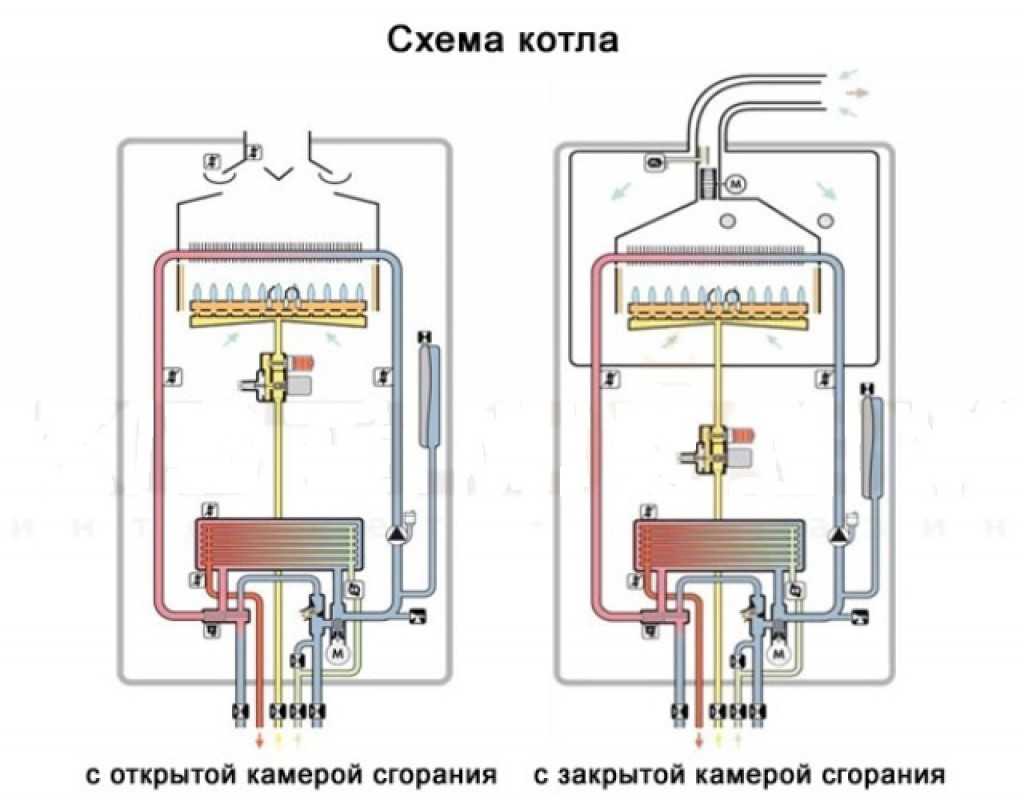

Примеры конструкции и принципа работы турбированных котлов приведены на фото 3.

Фото 3. Примеры конструктивного исполнения турбированных котлов

Преимущества турбированных газовых котлов

  • воздух для сгорания газа поступает с наружи дома (с улицы), а не с помещения, камера сгорания герметичная;
  • не требуется установки обычного вертикального дымохода;
  • возможность устанавливать котел в нежилом помещении внутри дома (кладовка, кухня, ванна и т. д.). Нет необходимости строить отдельно стоящее здание (котельную);
  • компактные размеры котла;
  • КПД турбированных котлов – 90…95 %, высокая экономия энергоресурсов (низкий расход газа);
  • высокая производительность подогрева воды (за 1 минуту – 10…12 литров горячей воды);
  • электронная система управления автоматизацией процесса работы котла (не у всех видах);
  • высокая безопасность – нет вероятности попадания в помещения угарного и несгоревшего газа. Наличие автоматических устройств и датчиков, контролирующих работу котла и способны к аварийному отключению работы котла;
  • простота устройства дымоходной трубы.

Недостатки турбированных газовых котлов

  • высокая стоимость котла и деталей при ремонте;
  • зависимость работы котла от электроэнергии.

Самые распространенные и качественные турбированные котлы представлены на рынке таких производителей:

  • Ariston, Immergas, Baxi (Италия);
  • Vaillant, Junkers (Германия),

Советы, как правильно выбирать турбированный котел

1. При выборе котла необходимо исходить из следующих данных:

  • величина жилой площади и объем отапливаемых помещений;
  • величину теплопотерь помещений, которая зависит от качества и теплопроводности стен, окон, пола и крыши. Данный параметр лежит в пределах 90…250 Вт/м 2 . Для хорошо утепленного здания этот показатель принимают 100…110 Вт/м 2 ;
  • следует определиться с типом котла: двухконтурный (с дополнительным подогревом воды) или одноконтурный (только для отопления здания). При этом следует учесть интенсивность и количество использования горячей водой. Можно воспользоваться следующими данными в определении мощности котла для подогрева воды, исходя из условия, что все приборы будут одновременно включены:

Общее описание

Газовые котлы АГВ всегда отличались довольно низким КПД, но это не столь важно, если газ является самым дешевым топливом. В старых моделях автономных водонагревателей устанавливалась очень ненадежная автоматика, которая за несколько лет могла полностью выйти из строя. Конечно, ее всегда можно было отключить, и на работоспособности котла это никак не сказывалось – но позитивных эмоций из-за этого возникнуть не могло

Конечно, ее всегда можно было отключить, и на работоспособности котла это никак не сказывалось – но позитивных эмоций из-за этого возникнуть не могло.

Подбирая АГВ для частного дома, нужно обязательно грамотно подобрать количество и размеры магистральных труб. Их минимальный диаметр составляет два дюйма. Если диаметр труб будет меньше, то, во-первых, их пропускной способности будет недостаточно, а во-вторых, в магистрали будут образовываться воздушные пробки и водяные завихрения, мешающие нормальной циркуляции жидкости.

Использование широких труб, в свою очередь, приводит к существенному увеличению количества теплоносителя в контуре. Большой объем жидкости – больше энергии, расходуемой на нагрев. Эту особенность нужно учитывать при проектировании отопительной системы, работающей за счет АГВ.

Рейтинг лучших моделей

Наивысшую оценку, благодаря оптимальному сочетанию стоимости и качества, получили 7 турбированных котлов отечественного и зарубежного изготовления.

БалтГаз Турбо Е 14

Характеристики:

  • мощность: 14 кВт;
  • КПД: 92,5%;
  • производительность по горячей воде: 11,5 л/мин. При dt=25°С;
  • расход топлива на максимальной мощности: 1,2 куб. м/ч;
  • функциональность: 2-контурный;
  • способ установки: настенный;
  • тип горелки: модулированная;
  • материал теплообменника: медь;
  • производитель: Россия.

Комплектация прибора – полная. Имеется циркуляционный насос, предусмотрены возможность программирования с периодом в 1 неделю, работа с пониженным расходом топлива, защита от замерзания, режим «теплый пол». Дополнительно можно заказать пульт ДУ.

Нева Люкс 8224-1 Турбо

Характеристики:

  • мощность: 24 кВт;
  • КПД: 92,5%;
  • расход топлива при работе с номинальной теплоотдачей: 2,62 куб. м/ч;
  • функциональность: 1-контурный;
  • горелка модулированная;
  • материал теплообменника: медь;
  • способ установки: настенный;
  • изготовитель: Россия.

Котел отличается длительным сроком службы благодаря жидкостному охлаждению камеры сгорания. Производитель периодически устраивает скайп-конференции под названием «День качества». Пользователь может в онлайн-режиме задать вопросы инженерам завода, выпустившего оборудование.

Baxi Eco-4S 24F

Характеристики:

  • мощность: 24 кВт;
  • функциональность: 2-контурный;
  • КПД: 92,9%;
  • расход энергоносителя в номинальном режиме: 2,54 куб. м/ч;
  • производительность по горячей воде: 13,7 л/мин.;
  • материал первичного теплообменника: медь;
  • изготовитель: Италия.

Vaillant TurboTEC Pro VUW 242/5-3

Характеристики:

  • мощность: 24 кВт;
  • функциональность: 2-контурный;
  • КПД: 91%;
  • расход газа при работе в номинальном режиме: 2,8 куб. м/ч;
  • производительность по горячей воде: 11,5 л/мин.;
  • материал первичного теплообменника: медь;
  • тип горелки: модулированная;
  • изготовитель: Германия.

Помимо хороших показателей и высокого качества отмечается привлекательный дизайн данной модели.

Viessmann Vitopend 100-W A1HB001

Характеристики:

  • мощность: 24 кВт;
  • функциональность: 1-контурный;
  • КПД: 91%;
  • расход газа при работе с номинальной теплоотдачей: 2,77 куб. м/ч;
  • производитель: Германия.

Как и во всех предыдущих моделях, предусмотрена функция программирования.

Buderus Logamax U072-24

Характеристики:

  • мощность: 24 кВт;
  • КПД: 92%;
  • расход газа при работе с номинальной теплоотдачей: 2,8 куб. м/ч;
  • материал первичного теплообменника: медь;
  • тип горелки: модулированная;
  • производитель: Германия.

Котел от хорошо зарекомендовавшего себя бренда, при этом стоит относительно дешево. Это объясняется российской сборкой. Немалую роль играет и приспособленность к отечественным условиям.

Navien GA 23KN

Характеристики:

  • мощность: 23 кВт;
  • способ установки: напольный;
  • функциональность: 2-контурный;
  • КПД: 91,5%;
  • расход газа при работе с номинальной теплоотдачей: 2,24 куб. м/ч;
  • производительность по горячей воде: 13 л/мин.;
  • тип горелки: модулированная;
  • материал первичного теплообменника: сталь;
  • изготовитель: Южная Корея.

Оборудование комплектуется пультом дистанционного управления и выносным комнатным термостатом. Недостаток – относительно высокий уровень шума.

На рынке также можно встретить напольный энергозависимый газовый котел 55 квт Navien GST-55KN.

Как выбрать место для установки

Чтобы понять, какой котел лучше атмосферный или турбированный, использовать для конкретной отопительной системы нужно разобраться с некоторыми особенностями конструкции и принципом работы устройств.

Атмосферный газовый котел по своему типу может быть настенным или напольным, а также одноконтурным, предназначенным только для работы с системой отопления дома или двухконтурным (с дополнительным змеевиком) – для подогрева воды.

В таком котле устанавливается камера сгорания открытого типа, то есть забор воздуха происходит напрямую, естественным способом. Именно из-за такой особенности, атмосферные установки располагаются в специальных помещениях-котельнях, оборудовать которое в частном загородном доме, как правило, не представляет особой проблемы. Но в том случае, если газовый котел планируется установить в квартире, то этот фактор становится не только недостатком, а и препятствием.

Кроме того, для отвода продуктов горения требуется устройство традиционного дымохода с выходом на крышу здания, что, опять же, вполне осуществимо в частном доме, но трудновыполнимо в многоквартирном. Исключения могут составлять квартиры старой постройки с уже существующими дымоходами, которые все же за давностью лет необходимо модернизировать, но процент таких домов невелик. В том случае, если предполагается установка атмосферного котла в загородном доме, то кроме оборудования котельной, потребуется на начальном этапе строительства спроектировать и устроить дымоход с учетом всех норм и правил. Обязательно в топочной следует оборудовать и эффективную систему вентиляции, которая будет обеспечивать приток нужного для процесса горения кислорода.

Отличия турбированных газовых котлов от атмосферных.

Каждый вид газового котла предназначен для определенного помещения. Так как котлы это основной вид отопительной техники во многих домах, давайте разберемся, как их правильно выбирать.Газовые котлы очень удобны и практичны тем, что во – первых газ – это относительно недорогое топливо, во -вторых у таких котлов высокий процент КПД.

Атмосферный котелоборудован открытой камерой сгорания, отработанные газы выходят естественным путем через дымоход. Но для того, чтобы пламя не погасало ему кислород, который он потребляет с помещения.

Установка атмосферного котла это достаточно трудоемкий процесс:

Нужно помещения, это может быть отдельная котельная, либо просторное помещение.

Дымоход не обходимо вывести через крышу вертикально, для того, чтобы обеспечить естественную вытяжку.

Это помещения должно хорошо проветриваться, чтобы всегда был поток свежего воздуха.

Да, атмосферные (открытые) котлы они порядком дешевле турбированных, но если он хорошего производства и сборки, то он может быть дороже многих простых турбированных.

Турбированный газовый котел (открытая камера) – это современное оборудование с более расширенной комплектацией. В него входит: вентилятор который принудительно приводит воздух в камеру сгорания.

Турбированные газовые котлы могут быть:

  • с коаксиальным дымоходом;
  • с раздельным дымоходом.

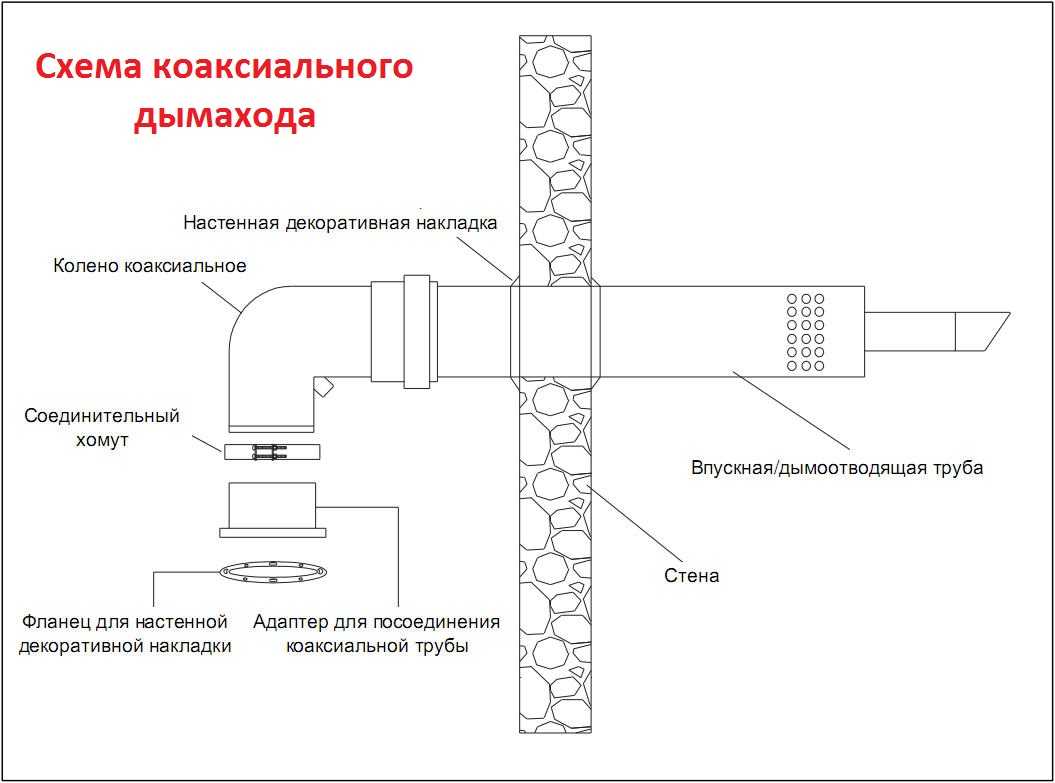

Коаксиальная труба – это две трубы, одна больше диаметром, вторая поменьше и находиться одна в другой. По большому радиусу воздух поступает в котел, а по меньшему выходят отработанные газы.

У котлов с закрытой камерой сгорания есть ряд преимуществ по с равнения с открытыми.- воздух забирается с улицу, тем самым не создает опасности, что при сгорании опасные газы попадут в помещение. – при монтаже турбированный котел не требует организации дымохода. Воздух вытягивается принудительно с помощью вентилятора.- высокий коэффициент полного действия.- безопасность работы котла, дает ряд преимуществ, его можно установить в любом помещении.

К сожалению, у турбированных котлов стоимость выше, но как говориться “ За удобства надо платить”

На этом рисунке более подробно показано что такое коаксиальный дымоход.

Отличия турбированного от атмосферного котла

Газовое оборудование для отопления бывает 2-х видов:

  • Турбированное. Работа прибора осуществляется по принципу естественной тяги. Воздух берется из комнаты, а продукты сгорания отводятся через систему вентиляции наружу.
  • Атмосферные. Котлы оборудованы вентилятором, обеспечивающим поступление кислорода с улицы и отвечающим за вывод отработанных газов.

Выбирая котел атмосферный или турбированный, нужно учитывать такой немаловажный момент, как тип горелки. У газового котла с открытой топкой она имеет вид набора сопел с небольшим диаметром, обеспечивающих вывод газовой смеси под высоким давлением. С ее помощью можно контролировать концентрацию поступающего воздуха и мощность горения.

Принцип работы и устройство турбированного котла

Обозначение турбо котел – это значит, что во внутреннем устройстве присутствует вентилятор (турбина), нагнетающий воздух, необходимый для горения принудительного отвода продуктов сгорания. В конструкции используется камера сгорания закрытого типа и ломанный дымовой канал.

В процессе нагрева теплоносителя, продуцируется большое количество дымовых газов. Чтобы увеличить теплоэффективность котла, разогретый дым направляется в сложную систему каналов, где практически полностью отдает тепло. Температура отработанных газов на выходе, не превышает 100-120°С.

Как работает турбина в котле

Чтобы разобраться в тонкостях работы турбированного отопительного оборудования, для начала, придется понять, как функционируют котлы с горелочным устройством закрытого типа:

  1. Все котлы с закрытой горелкой, подключаются к двустенному коаксиальному дымоходу, устроенному по типу, труба в трубе, либо к двухтрубной системе – один канал, вывод дыма, второй, забор воздуха с улицы.
  2. Отвод продуктов сгорания, осуществляется через внутреннюю трубу, полость которой непосредственно подключается к дымоходному каналу.
  3. Наружная полость раздельного дымохода турбированного газового котла, подключена к воздуховоду, снабжающему кислородом камеру сгорания.

В турбированных котлах, циркуляция воздушных масс: забор воздуха и отвод продуктов сгорания, осуществляются принудительно, с помощью нагнетательного вентилятора. Скорость вращения турбины, зависит от давления газа в системе.

Вентилятор подключен к автоматике котла. При изменении давления газа в магистрали, подается сигнал на уменьшение скорости вращения лопастей. Если требуется уменьшить шум турбо системы, изначально выставляется режим минимальной скорости.

Контроль работы турбины позволяет автоматически модулировать режим нагрева, изменяя его, в зависимости от параметров системы отопления, газоснабжения и т.п.

Напольные турбированные котлы

Напольные котлы турбированного типа, отличаются высокой производительностью и надежностью

При выборе стационарного котельного оборудования, обращают внимание на следующие характеристики:

  • Тип основного теплообменника – при производстве, традиционно используют конструкторскую или нержавеющую сталь, или чугун. Конструкция с чугунным теплообменником, считается самой долговечной и надежной. Срок эксплуатации чугуна, достигает 30-35 лет. По причине высокой себестоимости сборки и сложности технологического процесса, большинство европейских производителей сократили выпуск продукции из чугуна к минимуму. Котлы, оснащенные теплообменником из нержавеющей стали, стоят приблизительно в 1,5-2 раза дешевле чугунных аналогов и пользуются большим спросом у отечественного потребителя.
  • Количество контуров отопления – напольные двухконтурные турбированные газовые котлы, работают на отопление и ГВС. В устройстве некоторых производителей, предусмотрена внутренняя буферная емкость, подключаемая к системе рециркуляции, позволяющая получить горячую воду, сразу после открытия крана водоснабжения. Если система ГВС не предусмотрена, выбирают напольные турбированные одноконтурные газовые котлы отопления. Так как, тепловая энергия не тратится на нагрев воды, стационарные модели с одним контуром, подходят для обогрева помещений с большой площадью.

Заключение

Настенные газовые котлы — оптимальное решение для жилых помещений небольшой площади. Агрегаты компактные. не занимают лишнего места, но выполняют свои задачи на высоком уровне.

Пользователь получает полнофункциональный газовый котел, гарантированно обеспечивающий обогрев и подачу ГВС в заданных количествах. Большинство владельцев сознательно выбирают настенные модели, которые не требуют для себя отдельного помещения и могут быть установлены в кухне или другом подходящем месте.

Несмотря на сравнительно небольшие размеры, настенные котлы не уступают напольным моделям и создают в жилище уютную и комфортную обстановку.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
