Водосливные системы для кровли: существующие виды систем и их устройство + расчет и этапы установки

Вариант №1. Монтаж отливов по стропилам

Для обустройства водоотливов много инструмента не требуется, обычно хватает стандартного набора, который есть у большинства домашних мастеров, но конкретно для монтажа системы по стропилам, кроме всего прочего вам желательно обзавестись полосогибом. Гнуть кронштейны в тисках, да еще под определенным углом сложно.

Перед тем как сделать отливы на крыше необходимо подготовить инструмент

Положение кронштейнов

Прежде всего, нужно уяснить положение подвесных кронштейнов относительно кровли. Сначала выставляем глубину погружения желоба, ближний к дому край должен заходить под срез кровельного материала не более чем на треть, но не менее чем на четверть ширины желоба.

Желоб погружается под кровлю на глубину от 1/3, до ¼

Второй параметр – это расположение наружного свеса желоба. Если продолжить линию плоскости кровли, то она должна проходить на расстоянии 20 мм от наружного края, точнее над краем.

Наружный край желоба ни в коем случае не должен пересекать воображаемую линию плоскости кровли

Как разметить кронштейны

Металлические кронштейны крепятся либо на стропила, либо на подкровельную обрешетку, со вторым вариантом проще работать. Угол наклона крыши везде разный, поэтому разметка считается одним из важных моментов.

Все желоба водосточной системы монтируются под наклоном 1 – 3 мм, на один погонный метр. Больше делать не стоит, иначе воронка может не справиться с напором.

Стандартный уклон 1 – 3 мм на 1 м (погонный)

  • Как уже упоминалось, шаг установки кронштейнов 600 мм. Сначала вам нужно посчитать, сколько кронштейнов будет монтироваться от дальнего края желоба, до воронки.
  • По правилам от края кровли, до среза желоба должно быть не менее 10 мм. Эти 10 мм мы оставляем для кронштейна, устанавливаемого на дальней (высокой) оконечности желоба.

Как правильно установить отливы на крыше – зазоры, шаг и допуск

  • Дальше складываем все кронштейны вместе, отмеряем наши минимальные 10 мм и проводим горизонтальную линию по всем подвесам.
  • Предположим, длина пролета у нас составляет 10 м. На каждый погонный метр нужно сделать уклон 2 мм. Соответственно между верхним и нижним кронштейном разница 20 мм. Теперь отмеряем от проведенной ранее горизонтали 20 мм и проводим диагональ, как на фото ниже.

При разметке наклонная диагональ проводится со стороны крепежной части кронштейна

Как закрепить кронштейны

Теперь берете полосогиб, выставляете на нем угол наклона вашей кровли и сгибаете все кронштейны по разметке. Если полосогиба под рукой не оказалось, можно зажать кронштейны в тиски и согнуть их молотком. Только при таком подходе, каждый кронштейн придется слегка подгибать на месте монтажа.

Полосогиб экономит массу времени и позволяет согнуть кронштейны под заданным углом

  • Дальше идет монтаж, чтобы желоб лег четко во все кронштейны, их нужно расположить на одной линии.
  • Для этого прикручиваете первый и последний подвес, после чего натягиваете между ними шнур.
  • Теперь по шнуру все промежуточные подвесы прикручиваются к стропилам или подкровельной обрешетке.

Как установить отливы на крышу при помощи шнура-ориентира

Сами желоба, воронки и водосточные трубы из пластика и металла монтируются примерно одинаково, разница в основном касается подвески. Поэтому чтобы не забирать ваше время, дальше мы рассмотрим полный цикл установки пластикового отлива на лобовую доску.

Для тех же, кому нравится металл, ниже на видео в этой статье есть подробная инструкция по монтажу.

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

    Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

  5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

    Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

    По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

  6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
  7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
  8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

    Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

    Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Правила монтажа водосточной системы

Чтобы водосточная система служила долго и качественно, нужно беспрекословно соблюдать правила монтажа

Акцентируем внимание на нескольких из них

1. Правильно подобрать уклон желоба.

➠ Как должно быть? 3-5 мм на 1 м желоба.

Если уклон меньше или кронштейны установлены неровно, система будет засоряться и ее эффективность значительно снизится.

Если он будет больше, желоба слишком отдаляться от края кровли и вода не будет в них попадать.

2. Верно выбрать шаг установки кронштейнов.

➠ Как должно быть? Установка пластиковой водосточной системы требует, чтобы шаг монтажа кронштейнов не превышал 50 см. Для металлических водостоков — 60 см.

Если расстояние будет больше, при значительных осадках система может деформироваться или разломаться.

3. Выбрать правильное положение желобов водосточной системы.

➠ Как должно быть? Мысленно проведите линию, продолжающую скат кровли, — она должна быть на 2-2,5 см выше края желоба.

Иначе снег, сползающий с крыши, может повредить водостоки. Или во время сильных осадков вода будет переливаться над ним.

Проверяем положение водостоков относительно кровли: чтобы вода попадала в желоб, а снег, сходящий с крыш, — нет.

4. Тщательно проверить соединение муфты.

➠ Как должно быть? Во время монтажа нужно приложить усилия, чтобы сделать систему герметичной.

Если отнестись к этому невнимательно, возможны протечки.

Заключение: монтаж пластиковой и металлической водосточной системы

Монтировать водосточную систему — пластиковую или металлическую — несложно. Но нужно строго соблюдать все правила и требования производителей. Если вы не уверены в своих силах и навыках, доверьте работу профессионалам. Например, монтаж водосточной системы дома от «Альта-Профиль» выполняют сертифицированные бригады, которые прошли обучение у экспертов производителя.

Как выбрать подходящую систему водостока

Система водостока с крыши предназначена для сбора воды с поверхности кровли и отвода ее в ливневую канализацию, с целью недопущения попадания на фасад, фундамент и отмостку здания. Различают два основных типа водосточных системы с крыши:

  • внутренний водосток;
  • наружный водосток.

Внутренний восток применяется, главным образом, для плоских крыш либо в зданиях промышленного назначения. Поэтому он практически никогда не применяется в частном доме.

Наружный водосток с крыши бывает организованный и неорганизованный. Неорганизованный водосток в частном доме имеет одну крайне привлекательную особенность – он не требует никаких финансовых вложений. Все остальное – сплошные недостатки, связанные, главным образом с практически неизбежной необходимостью скорого ремонта либо фасада, либо отмостки и фундамента. Сложно представить себе хозяина, который предпочел бы незначительную экономию средств с одновременной угрозой прочности и надежности дома, вложению вполне разумных по размерам финансов для установки нормально работающей водосточной системы.

Организованный наружный водосток с крыши, который выбирается большинством заказчиков, что, несомненно, правильно, в большинстве случае можно сделать из следующих материалов:

  • оцинкованная сталь. Может использоваться и черный металл, но такое происходит достаточно нечасто. Один из вариантов, который вполне может быть не только смонтирован собственными силами, но и изготовлен;
  • пластик. Водостоки с крыши из ПВХ являются одной из наиболее популярных систем. Они могут быть как приобретены готовыми и смонтированы самостоятельно, так и изготавливаться своими руками из обычных канализационных ПВХ труб. Особенности материала – маленький вес, легкость обработки и монтажа, доступность, а также наличие готовых комплектующих и доборников – все это привело к повсеместному распространению именно этого варианта водостока. Если будущий владелец настроен сэкономить на водосточной системе, но вместе с тем хочет получить надежную и долговечную конструкцию, сделать и установить водостоки с крыши из ПВХ труб – это лучшее решение. Пример установки водостока из ПВХ пластика приведен на видео:;
  • металлопластик. Системы из данного материала нереально изготовить самостоятельно, но достаточно просто смонтировать уже готовые. Технология установки подчиняется тем же основным правилам, что и для любой другой водосточной системы. Необходимо учитывать, что водостоки из металлоплистика несколько дороже систем из оцинкованного металла и пластика, хотя по некоторым параметрам обладают более высокими эксплуатационными свойствами;
  • медь. Самый дорогой и при этом качественный материал для устройства водостоков в частном доме. Помимо долговечности, надежности, высочайших эксплуатационных характеристик, медные водостоки еще и прекрасно выглядят, придавая дому солидный и эстетичный вид. Работа с таким дорогим материалом требует высокой квалификации, поэтому изготовление своими руками мало реально. Вместе с тем смонтировать систему водостока из готовых элементов вполне возможно, хотя и эта работа требует определенной сноровки. В качестве примера монтажа медного водостока можно привести следующее видео:

Исходя из вышесказанного, можно однозначно утверждать – каждый из описанных вариантов имеет свои плюсы и минусы, некорректно говорить, что тот или иной выбор – это правильно или, наоборот, неправильно. На практике гораздо чаще при строительстве частных домов применяются системы из оцинкованной стали и пластика. Причем при желании сэкономить и выполнить максимальное количество работ своими руками, будущие владельцы предпочитают второй вариант, то есть сделать водостоки из обычных канализационных ПВХ труб.

Устройство внутреннего водостока

Начнем с того, что водосточная система этого типа используется только на плоских крышах. Состоит они из нескольких элементов, соединенных между собой раструбным способом, то есть когда конец одного элемента входит в конец другого с плотным прижимом. И это обеспечивает стопроцентную герметизацию соединения. Правда, нередко мастера добавляют герметик, чтобы гарантировать герметичность стыка.

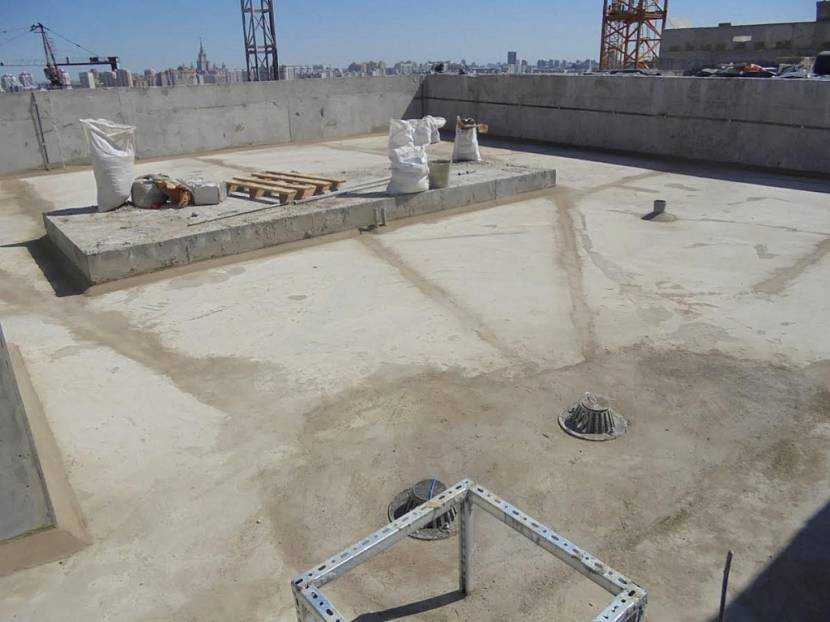

Итак, первый элемент, который располагается на плоскости крыши, это воронка. Ее назначение – первичный сбор дождевой и талой воды. На рынке водосборные воронки представлены огромным разнообразием. По конструкции они бывают плоскими и колпаковыми, по сырьевому материалу, из которого изготавливаются, пластиковыми, из нержавеющей стали или медных сплавов. Именно сырьевой материал чаще всего и определяет цену воронки.

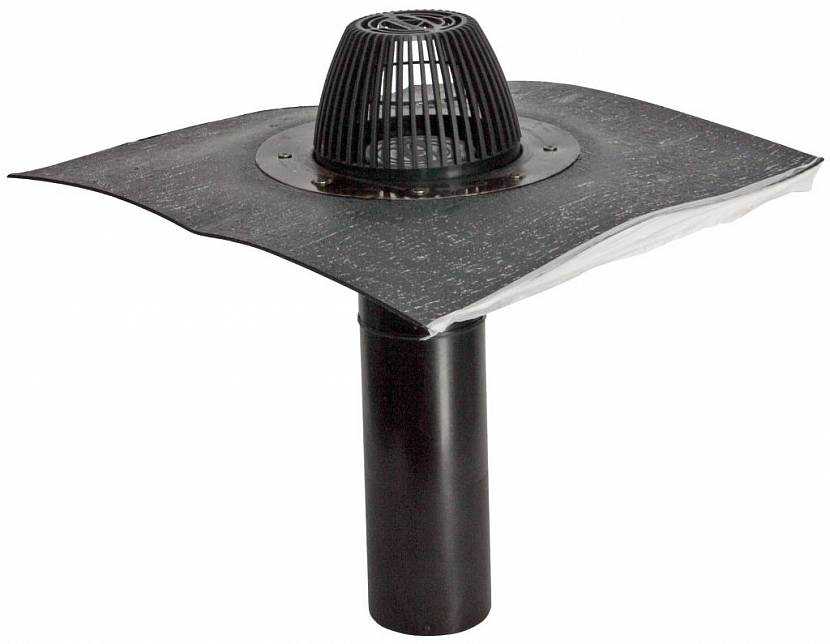

Водоприемная воронка внутреннего водостокаИсточник vellmart.net

И третье разделение – по размерам внутреннего сечения. Это важный параметр, от которого зависит эффективность работы всей водосточной системы. Диаметр воронки подбирают по диаметру используемых труб, которые в свою очередь подбираются на основании расчета. Последний проводят с учетом площади кровли, с которой собирается вода.

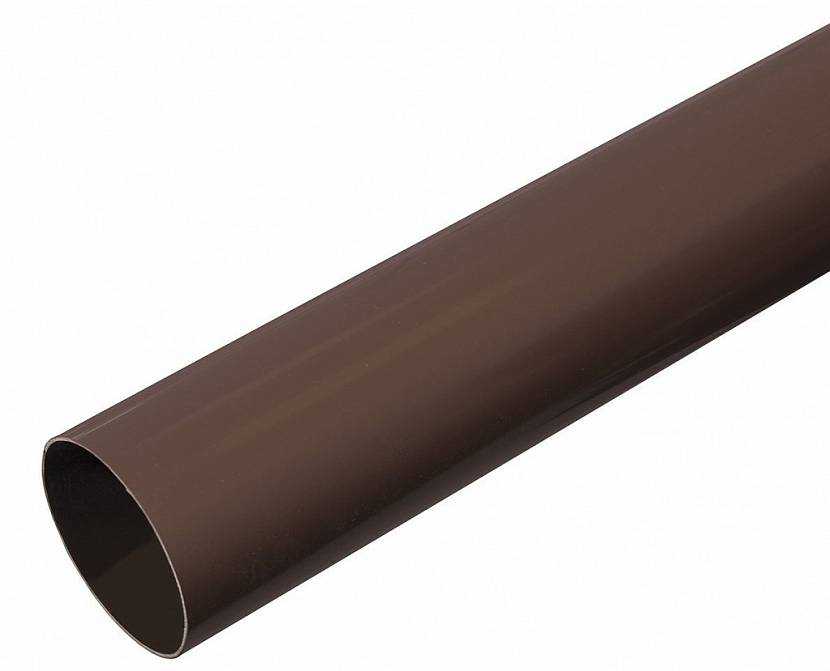

Второй элемент – трубы для внутреннего водостока, которые собираются в стояк. По сути, это вертикально расположенный контур, который соединяет воронку с отводящим трубным контуром. Как уже было сказано выше, диаметр труб выбирают с учетом площади кровельной плоскости. Обычно стояк закладывают еще при строительстве дома. И его место расположения – внутри несущей стены, но не внешней. Все дело в том, что внутри такой стены трубы могут замерзнуть.


Для внутреннего водостока используют пластиковые или асбестоцементные трубыИсточник vellmart.net

Именно расположение стояка в стене предопределяет технологию его сборки. Все дело в том, что любой стык – это место возможных протечек. Поэтому трубы стояка в основном соединяются сваркой. При этом сварочный процесс проводит мастер с высокой квалификацией. Здесь качество стоит на первом месте. При этом стараются стояк собирать с наименьшим количеством стыков.

Третий элемент внутренней водосточной системы – трубы отводящие. Их назначение – соединить стояк с ливневой канализацией. Обычно два контура соединяются между собой отводом. При этом отводящая часть водостока должна располагаться под небольшим уклоном к горизонту, чтобы обеспечить самотек отводимой воды. Необходимо отметить, что существуют разные типы внутренних водосточных систем, где отводящие трубы могут располагаться между воронкой и стояком. Но об этом чуть ниже.

Итак, водосток внутренний состоит из трех частей. Но кроме этого в его комплектацию входят крепежные изделия и ревизионные патрубки (ревизии). Что касается крепежных изделий, то это могут быть хомуты или кронштейны, с помощью которых все трубные изделия крепятся к несущим конструкциям здания.


Ревизия для внутреннего водостокаИсточник dahbud.od.ua

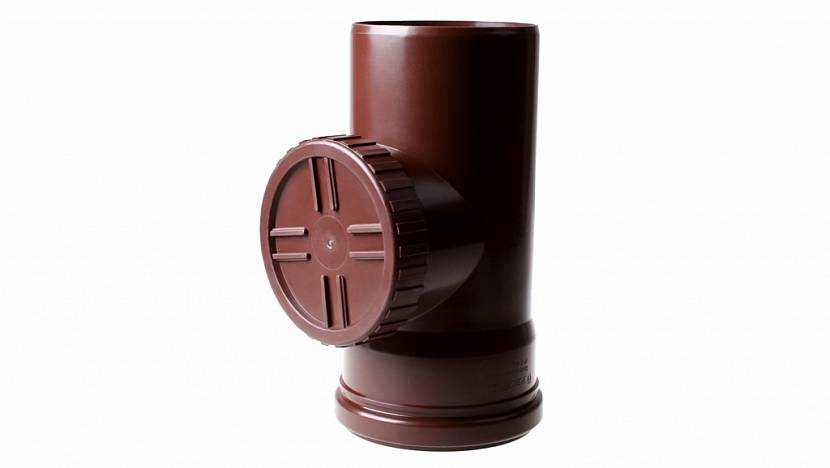

Что касается ревизии, то это небольшой длины патрубок, в конструкции которого есть отверстие, закрываемое крышкой. Отметим, что ревизии – обязательное приспособление водостока, через которое производится чистка контуров (при необходимости) и осмотр на предмет засорения или выявления дефектов.

Говоря об устройстве внутреннего водостока, необходимо отметить, что плоскость крыши формируют с так называемой разуклонкой. То есть когда воронка оказывается ниже, чем вся остальная плоскость кровли. Именно таким способом достигается сбор воды именно на участке, где установлена воронка. То есть жидкость под уклоном стекает к ней.


Плоская крыша сооружается с уклоном в сторону водоприемных воронокИсточник iv-proect.ru

Отлив для крыши инструкция для самостоятельного монтажа

Для обустройства кровельной системы можно использовать готовые ее составные части или изготовить их собственноручно. Главное, чтобы изделие отвечало основным требованиям :

Отливы производятся из разных материалов:

  1. Пластик. Отливы из пластика обладают достаточной прочностью, устойчивы к колебаниям температуры, выдерживают снежные и ветровые нагрузки, легки в установке, просты в эксплуатации и издают во время дождя мало шума. Срок эксплуатации водосточной системы из ПВХ превышает 50 лет. Для установки систем из пластика используют соединительные муфты, защелки с резиновыми уплотнителями и клей.
  2. Оцинкованная сталь. Данный вид водоотлива является наиболее практичным. Отливы из оцинкованной стали в большей степени устойчивы к механическим повреждениям, коррозии, а также имеют относительно большой срок службы. Изделия, толщиной менее 1 мм, подходят к любому виду кровельного покрытия. За счет полимеров, которыми отливы покрываются с обеих сторон, изделия выдерживают колебания температур в диапазоне -40 — +70 градусов Цельсия, что позволяет их применять в любых климатических зонах.
  3. Алюминий. Водоотливы из алюминия отличаются малым весом и прочностью. Гладкая поверхность, которая достигается особенностью изготовления, способствует их легкому очищению. На протяжении всего периода эксплуатации материал не теряет цвет. Соединение каналов осуществляется посредством заклепок или специального клея, а уплотнение стыков – силиконом или специальной пастой.
  4. Необработанная медь. Этим отливам характерно высокое качество, долговечность и красивый внешний вид. Однако стоимость данных изделий достаточно высока. Соединение элементов между собой выполняется пайкой или фальцовкой.
  5. Природный камень и керамика. Отливы из данных материалов не пользуются популярностью из-за их высокой стоимости.

Наиболее распространенными материалами являются пластик, сталь и алюминий.

Придерживаясь правильной технологии можно изготовить отлив для кровли в домашних условиях, что позволит сэкономить денежные средства.

Самым простым способом является разрезание трубы из оцинкованной стали (диаметром 150-160 мм) пополам по ее длине.

Два полученных желоба покрывают антикоррозийной смесью. Для создания более качественного изделия для отвода воды желательно использовать пластиковые или алюминиевые трубы.

Более сложный способ изготовления отливов заключается в использовании оцинкованного стального листа, который разрезают на несколько частей, и посредством станка придают ему необходимую форму. После этого изделие покрывают специальными защитными составами и просушивают.

Как вариант, можно использовать бутылки из пластика. Для изготовления лотков для водоотвода бутылку разрезают пополам. Чтобы сформировать вертикальные трубы от бутылки отрезают небольшую часть горлышка. Полученные детали вставляют друг в друга и плотно их фиксируют.

Такие сооружения в достаточной степени выполняют свои функции, но имеют непривлекательный внешний вид.

Какой бы материал ни служил основой для производства отливов, конструкция системы водоотвода состоит из элементов:

Виды водосточных конструкций

Во время проектирования частной постройки необходимо определиться с водосточными системами, что будут оптимальными для конкретного дома, при этом важно грамотно рассчитать все нюансы и взять во внимание ряд факторов. Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

  • Воронки.
  • Трубы.
  • Желоба.
  • Заглушки и кронштейны.
  • Фитинги.

Стоит отметить, что желоб может иметь разную геометрическую форму, как трапециевидную, так и полукруглую или квадратную. Проводить монтаж желоба нужно там, где производится слив воды, попадающей через желоб непосредственно к водостоку. Конструктивные элементы соединяют специальными муфтами и переходниками, а, чтобы вода не выливалась нужно установить заглушки.

В отдельно взятых случаях водосточная система может усложняться рядом дополнительных элементов:

  • Сетками (корзинами) для того, чтобы в водосток не попал мусор, и труба не забилась.
  • Капельниками, предназначенными для улучшенного оттока воды.
  • Ливнеприемниками, соединяющими трубы и канализацию.

В зависимости от места монтажа водостоки можно разделить на внутренние и навесные. Второй вариант более популярен, так как проведение монтажа не займет много времени, а справиться с ним, сможет даже новичок. Внутренние водосточные системы применяют в многоэтажных домах или же в частных постройках с плоской крышей.

Также все водостоки можно разделить на самодельные и промышленные водосточные системы. В этом случае заводские системы соблюдают все нормы и стандарты, подгоняются согласно определенным требованиям. Водосточную систему легко собрать и просто установить.

Самодельные водостоки дешевые, но не очень надежные, так как можно допустить ошибку. Однако, сооружая водосточную систему самостоятельно можно создать не только функциональный, но и привлекательный внешне водосток. Ручные системы нужно постоянно контролировать, ремонтировать и они будут требовать особого ухода. Основная проблема в том, что домашние водостоки люди сооружают из оцинкованной стали, а она быстро поддается коррозии и гниет.

В зависимости от материала все водостоки можно разделить на пластиковые и металлические системы, дерево не используется, так как подвергается воздействию воды.

Строение водосточной системы

Чтобы система водоотведения с крыши работала правильно, она должна включать в себя все необходимые элементы. Несмотря на достаточно простое устройство, в ней должны присутствовать следующие детали конструкции:

  • желоб, который является основной частью системы. Он изготавливается из полукруглой трубы и устанавливается вдоль периметра строения, принимая в себя всю воду, стекающую с крыши. Желоба должны иметь небольшой уклон в сторону сливных воронок;

    Устройство водосточной системы крыши

  • отдельные детали желоба, если он получается слишком длинным, соединяются между собой при помощи соединителей-муфт;
  • внутренние и внешние углы обеспечивают соединение желобов на угловых частях строения;
  • воронка водоприемная направляет воду в сливную трубу, устанавливается на желоб. Внутри нее должна находиться защитная решетка, которая обеспечит защиту труб от засоров в результате попадания в них мусора, листьев;

    Монтаж воронок к желобам

  • вертикально расположенная длинная труба называется сливом или сливной трубой. Жидкость из желобов в нее попадает через воронки. Труба должна идти до канализационной системы;
  • окончание слива – это так называемое колено. Данная деталь слива имеет изгиб, который поможет сохранить дистанцию между стенами и фундаментом строения и местом, откуда вытекает вода. Также колена могут соединять между собой воронки и трубы-стоки, они присоединяются к воронкам под углом 45 градусов;
  • хомуты или кронштейны позволяют закрепить водосточный желоб на строении. Это крепежные элементы, они устанавливаются с шагом около 30-60 см и крепятся обычно на стропила либо лобовую доску на фасаде;
  • на желобе могут устанавливаться и заглушки, которые отвечают за ограничение потоков воды.

Таблица. Используемые для изготовления системы материалы.

Материал Характеристики

ПВХ

Простые в установке, легкие и удобные элементы. Сборка производится без особых трудностей, так как все детали точно подогнаны друг к другу. ПВХ не боится воздействия воды, не ржавеет и довольно устойчив и к другим факторам воздействия. Срок службы системы – до 50 лет.

Металл

Для изготовления стока может использовать металл с оцинковкой или черный. Сейчас используется все реже, так как появились новые виды материалов, позволяющих создать более долговечные конструкции. Срок службы – всего 10-15 лет.

Медь

Традиционный, но дорогостоящий материал для изготовления деталей водостока. Не имеет недостатков, за исключением стоимости.

Металлопластик

Материал, объединяющий в себе достоинства металлических и ПВХ изделий. Прочный, долговечный, может служить без нареканий свыше 50 лет.

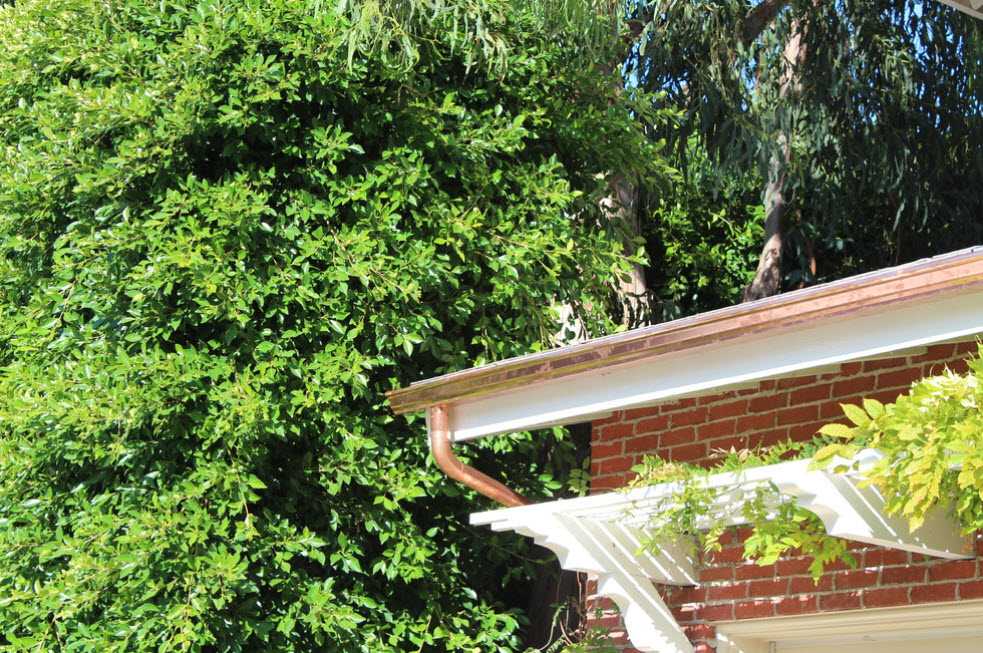

Медный водосток в частном доме

Выводы и полезные видео по теме

Определение параметров кровли и расчет водостоков:

Пошаговая инструкция по устройству водосточной системы для частного дома:

В принципе, процедура расчета и технология монтажа водоотводящей системы достаточно просты. Справиться с задачей самостоятельно вполне реально. Опытные мастера оборудуют водосток с кровли за один день, работа начинающего мастера займет больше времени.

Пишите свои комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы. Расскажите, как рассчитывался расход материала на водосточную систему и как устанавливались ее элементы. Делитесь полезными мыслями и знаниями о технологиях.
