Рассчитаем угол наклона канализационной трубы + онлайн калькулятор

Как рассчитывается уклон канализации

Угол наклона измеряют в градусах, но во время прокладки систем трубопровода применяют другую схему измерения. За основную берутся сантиметры на погонные метры. В нормативных актах угол наклона указан в сантиметрах на метр трубы. В некоторых книгах эта единица измерения указывается в виде дроби, верхняя часть это длина трубы, а нижняя — количество перепада сантиметров для уклона.

Перед укладкой труб проверьте дно траншеи, оно не должно содержать, камней и других твёрдых включений, которые могут повредить трубу. При копании траншеи можно использовать простые направляющие, сделанные из верёвок, таким образом вы не потеряете угол наклона. Должна присутствовать так называемая подушка из песка, это даёт возможность при ремонте определить на какой глубине вы находитесь чтобы не повредить канализационные трубы. Также это уменьшает давление на саму конструкцию. Во время засыпания траншеи стоит утрамбовывать землю постепенно, на каждые 30 сантиметров земли применять трамбовщик.

Для определения уклона наружной канализации чаще всего используют безрасчётную систему прокладки. Поскольку расчётная метод используют при проектировании систем с постоянной нагрузкой. Его применяют при прокладке канализационных систем для больших предприятий и чаще всего автомоек. Этот метод включает себя довольно сложные вычисления с помощью формул.

Диаметр наружной трубы всегда больше чем внутренние трубы. По стандарту для трубы диаметром 150 мм  уклон должен составлять 8 см на один метр длины трубы. Если берётся труба с большим диаметром, например, 200-той, то угол наклона будет равен 7-ми см на метр. На объекте бывают неидеальные условия для того, чтобы в точности выполнить нормативные акты. Поэтому допускается отход от нормы, максимум до 2 сантиметров для данных труб. Но если у вас есть эта возможность, то лучше соблюдать эти стандартов.

Ограничение, которое предусмотрено СНИП для угла уклона наружных канализационных труб равняется 0,15. Следовательно, если вы увеличите наклон выше отметки в 15 см на один метр трубы, то канализационная система будет попросту не эффективна и те финансы которые вы вложили попросту будут пущены в эту сливную трубу.

Факторы, которые учитываются при плановой подготовке:

  • Длина участка наружной канализации.
  • Количество приборов сантехники.
  • Число поворотных углов и стыков между трубами коммуникаций.

При правильном расчёте для монтажа труб не стоит пренебрегать даже одним фактором. Поскольку это один из наиболее важных моментов проектирования. Засоры могут повлиять на то что все стоки окажутся у вас на полу дома, а не в трубах и сливных ямах.

Сети ливневой канализации виды и расчет системы

При возведении абсолютно любого объекта необходимо позаботиться не только о надежности фундамента и кровли, но и о качественном отводе дождевой или талой воды с участка. Для этого используется самотечная ливневая канализация, которая представляет собой сложную инженерную сеть, спроектированную с учетом всех важных параметров объекта. При этом глубина заложения ливневой канализации должна быть соблюдена согласно СНиП и ГОСТ. В противном случае работа коммуникации будет как минимум малоэффективной, а в худшем случае — нанесет вред окружающей среде.

Важно: система отвода дождевой воды с участка должна полностью соответствовать параметрам объекта:

  • Общая площадь покрытий и площадок, с которых необходимо убрать дождевую или талую воду;
  • Материал покрытия на площадках.

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН

На этапе проектирования ливневой канализации необходимо соблюдать все нормы, прописанные в СанПиН 2.1.5.980-00, ГОСТ 3634-99 и СНиП 2.04.03-85. Только в этом случае утверждение строительства системы отведения воды с участка и её последующие сооружение будут проведены максимально быстро.

В контролирующие органы необходимо будет предоставить техническое задание, которое составляется в соответствии с ГОСТ 19.201-78. В нём прописывается подробная информация о предназначении коммуникации, крайних сроках её возведения, методах контроля над строительством и технических требованиях к готовой системе.

В дополнение к проектной документации стоит приложить и рабочие бумаги согласно ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети», в которых будет предоставлена информация в виде чертежей фронтального и продольного профиля готовой коммуникации, план всей спроектированной сети с указанием её специфических участков и все ведомости, касающиеся объемов проведения монтажных работ. О том, что такое ливневая канализация и нормы её сооружения согласно ГОСТ и СНиП, читаем ниже.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)

Оптимальный угол /минимальный угол наклона (см)

40

0,033 /0,25

50

0,03/0,25

100-110

0,02/0,012

160

0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)

Оптимальный угол /минимальный угол наклона (см)

100-110

0,02/0,012

160

0,008/0,005

200

0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Профессиональный расчет уклона и других параметров ливневки

Самостоятельно рассчитать уклон ливневой канализации и составить проект монтажа и ввода в эксплуатацию без специальных знаний практически невозможно.

Конечно, владелец участка может попробовать спроектировать систему на свой страх и риск. Но мы не рекомендуем так делать. И вот почему.

Даже в тех случаях, когда необходим расчет для небольшого строения на территории городского землевладения или в сельской местности, составление проекта – обязательная часть до начала работ

Важно соблюсти соответствие всем установленным нормам (санитарным и строительным)

На осуществление подобной деятельности имеют право специальные организации с государственной сертификацией на ведение проектно-изыскательских работ.

Заказчику, прежде чем обратиться в соответствующие службы за расчетами, необходимо собрать пакет документов, который будет использован при разработке технического задания:

  • Топографическая схема территории, на которой планируется сооружение системы ливневой канализации.
  • Результаты геологических изысканий с указанием качественных характеристик грунта, уровня промерзания почвы, УГВ на участке под застройку.
  • Планировка коттеджа или дома.
  • Когда есть возможность сброса воды в централизованную канализационную систему, потребуются технические условия служб водоканала на подключение.
  • Санитарные нормы на проведение очистки воды, когда предполагается сброс на дренажные поля или в природные источники.
  • Пожелания заказчика по возможности аккумулирования собранных вод.

Это интересно!

Подключение канализации в частном доме: этапы и варианты Подробнее

Результатом деятельности проектировщиков должен стать пакет документов, в котором содержатся:

  • Подробная схема ливневой канализации.
  • Исчерпывающая информация о территории застройки, особенностях рельефа и установки ливневой канализации в этих условиях.
  • План-чертеж каждого из этапов строительства. Другими словами, это инструкция, где указаны места расположения каждого элемента ливневой канализации.
  • Спецификация необходимого по ТУ оборудования.
  • Предварительная смета на закупку всех требуемых строительных материалов, монтажные, пусконаладочные работы и ввод в эксплуатацию.

Представленный вариант проекта необходимо согласовать с водоканалом, органами государственного технического надзора, в санитарно-эпидемиологической службе, службе экологического контроля, которая ведает состоянием водных ресурсов.

Начинать строительство можно после получения визы в каждой из указанных организаций.

Иногда удается договориться с проектной фирмой, и она берет на себя процесс согласования с государственными органами.

Составление проекта – дело непростое, оно требует скрупулезности даже в мелочах.

Мы рекомендуем доверить разработку проекта квалифицированному специалисту в проверенной организации, чтобы впоследствии оградить себя от штрафов из-за нарушения природоохранного законодательства. Ну и, конечно, это обеспечит правильный расчет уклона ливневой канализации, ее успешное функционирование в течение многих лет.

Канализация

Эта статья была вам полезна? Поделитесь ей с друзьями:

Утепление труб и работа в зимний период

Ещё один вопрос, который следует рассмотреть – стоит ли утеплять трубы? Для утепления канализационных труб часто используется материал энергофлекс. Он выпускается разных диаметров и легко одевается на соответствующую трубу.

Посмотрим, как работает канализационная труба в зимний период, особенно в части, выходящей из дома. Во время схода жидкости труба частично заполняется. Стоки всегда имеют положительную температуру, поэтому в трубе образуются водяные пары.

В зимний период отрезок канализационной трубы, находящийся близко к поверхности, частично охлаждается, вызывая появление сначала конденсата, а затем изморози, которая будет стремиться к центру трубы. При определённых обстоятельствах именно изморозь может стать причиной засора в трубе, поэтому использование утеплителя препятствует появлению изморози внутри трубы.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

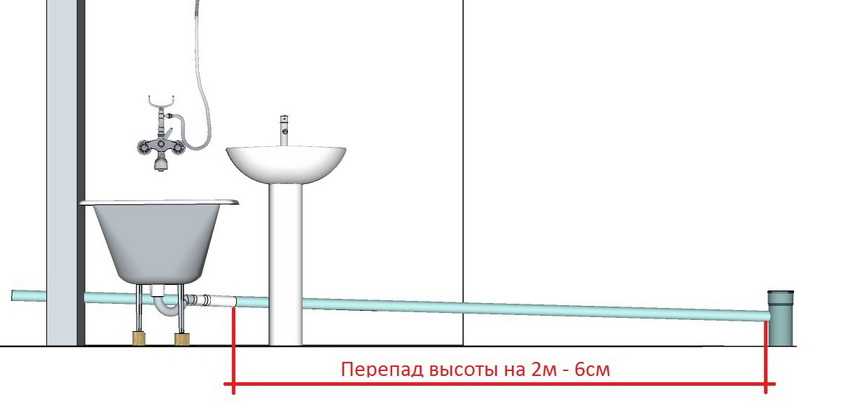

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

  • название системы, которая будет проверяться;
  • название объекта строительства;
  • наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
  • информация из проектной документации (номера чертежей);
  • перечень открытых прибором на время испытаний и продолжительность проверки;
  • данные о наличии или отсутствии дефектов;
  • подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
40 0,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Последствия заиливания канализации

  1. Остановка канализационного потока;
  2. Засоры системы водоотведения;
  3. Проникновение неприятных запахов в жилые помещения из-за срыва работы системы сифонов и гидрозатворов;
  4. Затопление подвала дома с частичным разрушением фундамента при повреждении канализации;
  5. Повреждение трубопровода;
  6. Необходимость частой очистки трубной системы.

В квартире применяют вертикальную схему установки канализации. Трубы от ванной и унитаза под определённым углом соединяются со стояком. В доме тоже можно использовать такую схему, если ванна или раковина устанавливается на втором этаже или чердаке.

При прокладке внешней канализации копают траншею под углом, измеряя угол наклона.

Уклон канализации на метр: СНиП и нормативные параметры системы

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.

Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.

Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП. Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

  • диаметра элементов трубопровода;
  • материала, из которого изготовлены трубы;
  • схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации. Схема канализации в квартире

Схема канализации в квартире

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.

Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Сечение трубы, см Минимальный угол наклона
4 0,025
5 0,2
7,5 0,013
11 0,01
15 0,0007
20 0,0008

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Как функциональность системы зависит от уклона

Правильный уклон трубы гравитационной системы канализации необходим для прохождения отходов по трубопроводу до места сброса в септик или центральную магистраль. Под действием силы тяжести стоки должны транспортироваться с одинаковой скоростью и без задержек. Если уклон будет слишком большой, произойдет повышение шума, на поворотных участках будут формироваться пробки. При маленьком значении часть отходов останется в системе.

Ревизия при подземной укладке

Что может произойти при неправильном расчете и реализации уклона труб канализации:

  • Внутренняя поверхность не будет самоочищаться от остатков мусора. Со временем сформируется иловый осадок, возможны известняковые отложения.
  • При сильном наклоне твердый мусор будет повреждать внутренние стенки трубопровода. Это скажется на их гладкости, на отдельных участках она снизится, что затруднит продвижение сточных вод.
  • Нужно будет чаще чистить магистраль, чтобы избавиться от накопившихся наслоений.

Дополнительно учитываются поворотные участки разветвления. В этих зонах может возрастать сопротивление движению стоков, что приведет к падению их скорости. На этих участках рекомендуется делать ревизионные люки для периодической проверки и прочистки.

Расчет уклона канализации — калькулятор онлайн

Знания о том, как рассчитать уклон канализации, необходимы, чтобы правильно спроектировать систему домашних стоков и создать правильный отток сточных вод. Правильный выбор угла трубопровода поможет избежать протечек в канализационной системе и плохого прохода водостоков. Наклон рассчитывается по определенной формуле, измеряется в десятичных дробях. Десятичная дробь – это соотношение высоты снижения к длине трубопровода.

Минимальный угол внутренней канализации в квартире зависит от диаметра патрубков, которые пролагаются в системе. В соответствии со СНиП, трубопровод с диаметром 50 мм должен иметь угол наклона в 0,03 (3 см на каждый метр), для диаметра 85-100 мм – 0,02 (2 см на каждый метр).

Уклон наружной канализации стоит рассчитывать, беря во внимание дополнительные характеристики ассенизационной системы. Например, характер нагрузки сточных вод. В СНиП указан оптимальный уклон канализации в частном доме при устройстве наружной конструкции

В СНиП указан оптимальный уклон канализации в частном доме при устройстве наружной конструкции

Важно: трубопровод во внешней системе имеет больший диаметр в сравнении с внутренними патрубками

Если вы неправильно выберете уклон патрубков, то:

  • Твердые фракции перестанут смываться в связи со стремительными потоками ассенизационных стоков;
  • Внутри патрубков будут образовываться ил, который нужно будет прочищать;
  • Трубы выйдут из строя, если у вас установлены металлические конструкции, то они подвергнутся коррозии;
  • Сильно длинный наклон может вызвать срыв затвора сифона, что приведет за собой появление в квартире или доме неприятного запаха.

Для того чтобы узнать необходимый уклон, укажите диаметр трубы, расстояние до септика, глубину входа трубы в септик или центральную систему канализации и выход из дома ниже уровня земли на глубине.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Наш Бастион
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
